PSASP潮流计算
psasp潮流计算

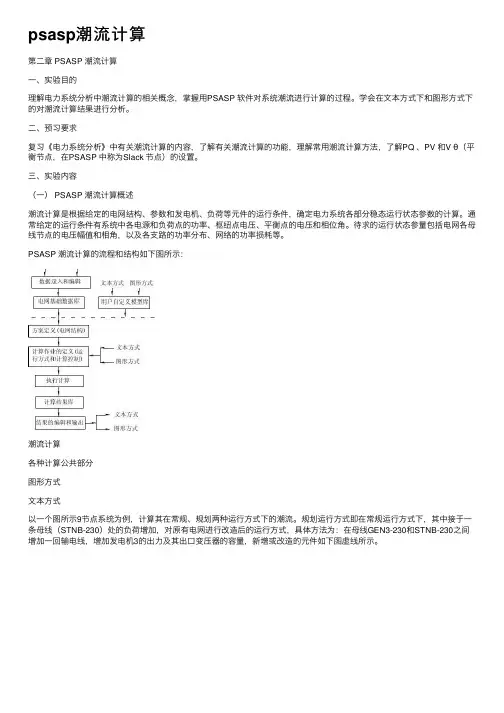

psasp潮流计算第⼆章 PSASP 潮流计算⼀、实验⽬的理解电⼒系统分析中潮流计算的相关概念,掌握⽤PSASP 软件对系统潮流进⾏计算的过程。
学会在⽂本⽅式下和图形⽅式下的对潮流计算结果进⾏分析。
⼆、预习要求复习《电⼒系统分析》中有关潮流计算的内容,了解有关潮流计算的功能,理解常⽤潮流计算⽅法,了解PQ 、PV 和V θ(平衡节点,在PSASP 中称为Slack 节点)的设置。
三、实验内容(⼀) PSASP 潮流计算概述潮流计算是根据给定的电⽹结构、参数和发电机、负荷等元件的运⾏条件,确定电⼒系统各部分稳态运⾏状态参数的计算。
通常给定的运⾏条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位⾓。
待求的运⾏状态参量包括电⽹各母线节点的电压幅值和相⾓,以及各⽀路的功率分布、⽹络的功率损耗等。
PSASP 潮流计算的流程和结构如下图所⽰:潮流计算各种计算公共部分图形⽅式⽂本⽅式以⼀个图所⽰9节点系统为例,计算其在常规、规划两种运⾏⽅式下的潮流。
规划运⾏⽅式即在常规运⾏⽅式下,其中接于⼀条母线(STNB-230)处的负荷增加,对原有电⽹进⾏改造后的运⾏⽅式,具体⽅法为:在母线GEN3-230和STNB-230之间增加⼀回输电线,增加发电机3的出⼒及其出⼝变压器的容量,新增或改造的元件如下图虚线所⽰。
(⼆)数据准备1. 指定数据⽬录及基准容量双击PSASP图标,弹出PSASP封⾯后,按任意键,即进⼊PSASP主画⾯:在该画⾯中,要完成的⼯作如下:(1)指定数据⽬录第⼀次可通过“创建数据⽬录”按钮,建⽴新⽬录,如:C:\CLJS。
以后可通过“选择数据⽬录”按钮,选择该⽬录。
(2)给定系统基准容量系统基准容量项中,键⼊该系统基准容量,如100MVA。
建⽴了数据之后,该数不要轻易改动。
2. 录⼊系统潮流计算数据基础数据(系统参数)如下:(6)区域数据在PSASP主画⾯中,点击“图形⽀持环境”按钮,进⼊图形⽀持环境,再点击“编辑模式”按钮,即进⼊系统单线图编辑窗⼝,分别录⼊系统母线、交流线、变压器、发电机和负荷的数据,以下以变压器为例:注意:变压器是发I侧为标准侧, I、J侧互换后,变压器的等效π型等值电路不同,故其I、J侧不能互换。
基于PSASP的电力系统潮流计算创新实验设计

基于PSASP的电力系统潮流计算创新实验设计随着电力系统的发展和现代化建设,对电力系统的安全性、可靠性以及潮流计算的精确度要求越来越高。
基于PSASP的电力系统潮流计算成为了目前电力系统研究的热点之一。
本文将结合实际情况,设计一项基于PSASP的电力系统潮流计算创新实验。
1.实验目的本实验旨在通过设计基于PSASP的电力系统潮流计算创新实验,提高学生对电力系统潮流计算方法的理解,培养学生对电力系统实际工程问题的解决能力,同时激发学生的创新意识和实践能力。
2.实验内容(1)潮流计算的基本原理实验课程将通过讲解和资料介绍的方式,向学生介绍潮流计算的基本原理,包括功率平衡方程、节点电压方程、支路功率方程等,使学生对潮流计算的理论知识有所了解。
(2)PSASP软件介绍随后,学生将学习PSASP软件的基本操作方法,包括建立电网模型、输入数据、设置参数、运行仿真等,使学生熟悉PSASP软件的使用方法,并了解PSASP软件在电力系统潮流计算中的重要作用。
(3)基于PSASP的电力系统潮流计算实验设计接下来,实验将设计一个基于PSASP的电力系统潮流计算实验。
该实验将选取一个具体的电力系统案例,设定不同的工况参数,如负荷增减、风电并网、输变电设备故障等,通过PSASP软件进行潮流计算,分析系统节点电压、支路功率以及其他重要参数的变化规律,并对比不同条件下系统的稳定性和安全性。
(4)实验结果分析与讨论学生将根据实验结果,进行分析与讨论。
结合所学的潮流计算理论知识和PSASP软件的运用,学生将说明不同工况下系统的潮流分布情况,分析系统存在的潜在问题,并提出改进建议,同时讨论潮流计算在实际工程中的应用价值和局限性。
3.实验要求和方法(1)实验要求学生需要具备电力系统分析的基本知识,了解潮流计算的基本原理,熟悉PSASP软件的基本操作方法。
学生需要在实验过程中积极思考、动手操作,主动探索潮流计算的创新方法,提出自己的见解和思考。
0.简单系统的潮流计算与PSASP验证

简单系统的潮流计算与PSASP验证
一、实验目的
1.初步学会使用PSASP软件计算简单潮流
2.对比分析潮流估算与计算机潮流算法的差异
3. 掌握电力系统潮流计算的基本概念
二、实验原理
1. 简述潮流计算的目的
(手写)
2.潮流估算原理
(手写)
3.计算机潮流算法的原理
(手写)
三、实验内容
1.对下图所示系统计算潮流分布,已知首端电压为10.24kV,末端功率为40+j10MV A。
2. 对教材例3-2进行潮流估算
3.使用PSASP软件计算1、2所示系统的潮流并与估算潮流进行对比分析
4.例3-2所示系统的计算结果进行简单的潮流调整
四、实验结果(图形打印,其他手写)
1.潮流估算的计算过程及结果
(1)系统图
(2)计算过程
(3)结果
2.使用PSASP软件的潮流计算结果
(1)写出计算机计算潮流的各个步骤
(2)给出潮流计算结果,可在实验时截图。
3.与估算潮流的差异及原因分析
4.手动调整支路潮流及节点电压
(可采用截图方式,配以文字说明)
五、实验中遇到的问题及解决方法
(手写,同时可配以截图说明问题)
六、实验心得
(手写)。
基于PSASP的电力系统潮流计算创新实验设计

基于PSASP的电力系统潮流计算创新实验设计电力系统潮流计算是电力系统稳态分析的基础和关键,其精度和效率直接影响电网的安全运行和经济性。
传统的潮流计算方法往往使用基于高斯消元法的直接解法,随着电力系统规模的增大和复杂度的提高,这种方法已经不再适用,因为它需要耗费巨大的计算时间和内存,而且在处理含有不良条件的电力系统时会出现很大的误差。
为了应对这些挑战,研究者们提出了各种新的潮流计算方法,其中基于PSASP的方法无疑是最重要的之一。
PSASP是一种基于人工智能的电力系统故障诊断和优化工具,它使用神经网络和模糊逻辑等技术来进行辅助决策和控制,能够提高电力系统的运行效率和稳定性。
本文将介绍一种基于PSASP的电力系统潮流计算创新实验设计,其主要目的是探索PSASP在电力系统潮流计算方面的应用,评估其精度和效率,并提供一种新的潮流计算方案。
该实验分为三个阶段,分别是数据准备阶段、潮流计算阶段和结果分析阶段。
在数据准备阶段,需要收集电力系统的拓扑结构、负荷和发电机的信息,并导入PSASP软件中。
具体的操作包括:导入电网模型数据、定义迭代计算的收敛精度、定义各种负荷和发电机的数据和控制参数等。
在潮流计算阶段,需要进行迭代计算,直到满足收敛精度要求为止。
具体的计算步骤包括:初始化节点电压和相角;计算各节点注入的有功和无功功率;计算各节点电压和相角误差;更新节点电压和相角;判断是否满足收敛精度要求,如果是则结束计算,否则返回第二步。
在结果分析阶段,需要对计算结果进行评估和比较。
具体的分析步骤包括:计算各支路的潮流、电压和相角,评估PSASP计算结果的精度;比较PSASP计算结果和传统直接解法的结果,评估PSASP计算方法的效率和优越性;评估PSASP计算方法的适用范围和限制。
通过这个实验设计,可以探索基于PSASP的电力系统潮流计算方法的优越性和适用性,评估PSASP在电力系统稳态分析方面的应用价值,并推动电力系统潮流计算方法的发展和创新。
psasp潮流计算实验说明-2014

PSASP 潮流计算实验一、实验目的理解电力系统分析中潮流计算的相关概念,掌握用PSASP 软件对系统潮流进行计算的过程。
学会在文本方式下和图形方式下的对潮流计算结果进行分析。
二、预习要求复习《电力系统分析》中有关潮流计算的内容,了解有关潮流计算的功能,理解常用潮流计算方法,了解PQ 、PV 和V θ(平衡节点,在PSASP 中称为Slack 节点)的设置。
三、实验内容(一) PSASP 潮流计算概述潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件,确定电力系统各部分稳态运行状态参数的计算。
通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。
待求的运行状态参量包括电网各母线节点的电压幅值和相角,以及各支路的功率分布、网络的功率损耗等。
PSASP 潮流计算的流程和结构如下图所示:潮流计算各种计算公共部分图形方式文本方式以一个图所示9节点系统为例,计算其在常规、规划两种运行方式下的潮流。
规划运行方式即在常规运行方式下,其中接于一条母线(STNB-230)处的负荷增加,对原有电网进行改造后的运行方式,具体方法为:在母线GEN3-230和STNB-230之间增加一回输电线,增加发电机3的出力及其出口变压器的容量,新增或改造的元件如下图虚线所示。
(二)数据准备1. 指定数据目录及基准容量双击PSASP图标,弹出PSASP封面后,按任意键,即进入PSASP主画面:在该画面中,要完成的工作如下:(1)指定数据目录第一次可通过“创建数据目录”按钮,建立新目录,如:F:\CLJS。
以后可通过“选择数据目录”按钮,选择该目录。
(2)给定系统基准容量系统基准容量项中,键入该系统基准容量,如100MVA。
建立了数据之后,该数不要轻易改动。
2. 录入系统潮流计算数据基础数据(系统参数)如下:母线名基准电压(kV) 所属区域电压上限电压下限发电1 16.500 2 18.150 14.850 发电2 18.000 1 19.800 16.200 发电3 13.800 1 15.180 12.420 GEN1-230 230.000 2 253 207 GEN2-230 230.000 1(5)负荷数据母线名所属数据组母线类型单位P Q电压幅值电压相角STNA-230 常规PQ p.u. 1.250 0.050 0.00 0.00 STNB-230 常规PQ p.u. 0.900 0.300 0.00 0.00 STNC-230 常规PQ p.u. 1.000 0.350 0.00 0.00 STNB-230 新建PQ p.u. 1.500 0.300 0.00 0.00 (6)区域数据区域名区域号区域-1 1区域-2 2在PSASP主画面中,点击“图形支持环境”按钮,进入图形支持环境,再点击“编辑模式”按钮,即进入系统单线图编辑窗口,分别录入系统母线、交流线、变压器、发电机和负荷的数据,以下以变压器为例:注意:变压器是发I侧为标准侧, I、J侧互换后,变压器的等效π型等值电路不同,故其I、J侧不能互换。
基于PSASP的电力系统潮流计算创新实验设计

基于PSASP的电力系统潮流计算创新实验设计概述电力系统潮流计算是电力系统分析中最基本的工具之一,它是电力系统分析的起点和基础。
随着电力市场的不断发展和电力系统复杂性的逐步提高,对潮流计算的要求也越来越高,需要创新性的实验设计与研究。
本文基于PSASP软件平台,设计了一种基于潮流计算的电力系统实验,旨在探索如何通过合理的实验设计,提高电力系统分析中潮流计算的研究与应用水平,推动电力系统分析的发展。
实验内容实验采用PSASP软件进行,具体步骤如下:1.建立电力系统模型采用IEEE9节点系统作为例子,建立电力系统模型。
将各个节点以及线路和变压器等设备参数输入到PSASP软件中。
2.计算系统潮流采用直接数值法,对电力系统进行潮流计算。
计算得到每个节点的电压、相角和负荷等参数。
3.进行灵敏度分析通过对节点负荷变化、线路电阻变化等因素进行灵敏度分析,评估各个参数对系统潮流的影响程度,找到系统中比较脆弱的环节。
4.设计相应的控制策略根据分析结果,设计相应的控制策略,如优化发电机出力、调节变压器参数等,以达到稳定控制系统的目的。
5.验证控制策略通过调整各个控制参数,重新进行潮流计算,验证控制策略是否有效。
实验目的通过这个实验,可以达到以下几个目的:1.掌握电力系统潮流计算的基本步骤及方法;2.熟悉PSASP软件的使用;3.了解电力系统中各个因素对潮流计算的影响;4.掌握电力系统控制策略的设计方法与原理;5.提高电力系统潮流计算的研究与应用水平,推动电力系统分析的发展。
结论本文基于PSASP软件平台,设计了一种基于潮流计算的电力系统实验,通过建立电力系统模型、潮流计算、灵敏度分析、控制策略设计,验证控制策略等步骤,帮助学生深入了解电力系统潮流计算的基本理论和方法,并落实实际操作实践。
实验设计过程中,尤其体现出系统思考的方法。
实验在PSASP平台下进行,为电力系统分析提供了更加高效且专业的实验环境。
同时,也为电力系统的研究提供了更加科学、全面的分析方法,为电力系统实际操作与管理提供了有力支持。
psasp潮流计算实验

PSASP 潮流计算实验一、实验目的理解电力系统分析中潮流计算的相关概念,掌握用PSASP 软件对系统潮流进行计算的过程。
学会在文本方式下和图形方式下的对潮流计算结果进行分析。
二、预习要求复习《电力系统分析》中有关潮流计算的内容,了解有关潮流计算的功能,理解常用潮流计算方法,了解PQ 、PV 和V θ(平衡节点,在PSASP 中称为Slack 节点)的设置。
三、实验内容(一) PSASP 潮流计算概述潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件,确定电力系统各部分稳态运行状态参数的计算。
通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。
待求的运行状态参量包括电网各母线节点的电压幅值和相角,以及各支路的功率分布、网络的功率损耗等。
PSASP 潮流计算的流程和结构如下图所示:潮流计算各种计算公共部分图形方式文本方式以一个图所示9节点系统为例,计算其在常规、规划两种运行方式下的潮流。
规划运行方式即在常规运行方式下,其中接于一条母线(STNB-230)处的负荷增加,对原有电网进行改造后的运行方式,具体方法为:在母线GEN3-230和STNB-230之间增加一回输电线,增加发电机3的出力及其出口变压器的容量,新增或改造的元件如下图虚线所示。
(二)数据准备1. 指定数据目录及基准容量双击PSASP图标,弹出PSASP封面后,按任意键,即进入PSASP主画面:在该画面中,要完成的工作如下:(1)指定数据目录第一次可通过“创建数据目录”按钮,建立新目录,如:F:\CLJS。
以后可通过“选择数据目录”按钮,选择该目录。
(2)给定系统基准容量系统基准容量项中,键入该系统基准容量,如100MVA。
建立了数据之后,该数不要轻易改动。
2. 录入系统潮流计算数据基础数据(系统参数)如下:母线名基准电压(kV) 所属区域电压上限电压下限发电1 16.500 2 18.150 14.850 发电2 18.000 1 19.800 16.200 发电3 13.800 1 15.180 12.420 GEN1-230 230.000 2 253 207 GEN2-230 230.000 1母线名所属数据组母线类型单位P Q电压幅值电压相角STNA-230 常规PQ p.u. 1.250 0.050 0.00 0.00 STNB-230 常规PQ p.u. 0.900 0.300 0.00 0.00 STNC-230 常规PQ p.u. 1.000 0.350 0.00 0.00 STNB-230 新建PQ p.u. 1.500 0.300 0.00 0.00 (6)区域数据区域名区域号区域-1 1区域-2 2在PSASP主画面中,点击“图形支持环境”按钮,进入图形支持环境,再点击“编辑模式”按钮,即进入系统单线图编辑窗口,分别录入系统母线、交流线、变压器、发电机和负荷的数据,以下以变压器为例:注意:变压器是发I侧为标准侧, I、J侧互换后,变压器的等效π型等值电路不同,故其I、J侧不能互换。
潮流计算

第二章 PSASP 潮流计算一、实验目的理解电力系统分析中潮流计算的相关概念,掌握用PSASP 软件对系统潮流进行计算的过程。
学会在文本方式下和图形方式下的对潮流计算结果进行分析。
二、预习要求复习《电力系统分析》中有关潮流计算的内容,了解有关潮流计算的功能,理解常用潮流计算方法,了解PQ 、PV 和V θ(平衡节点,在PSASP 中称为Slack 节点)的设置。
三、实验内容(一) PSASP 潮流计算概述潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件,确定电力系统各部分稳态运行状态参数的计算。
通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。
待求的运行状态参量包括电网各母线节点的电压幅值和相角,以及各支路的功率分布、网络的功率损耗等。
PSASP 潮流计算的流程和结构如下图所示:潮流计算各种计算公共部分图形方式文本方式以一个图所示9节点系统为例,计算其在常规、规划两种运行方式下的潮流。
规划运行方式即在常规运行方式下,其中接于一条母线(STNB-230)处的负荷增加,对原有电网进行改造后的运行方式,具体方法为:在母线GEN3-230和STNB-230之间增加一回输电线,增加发电机3的出力及其出口变压器的容量,新增或改造的元件如下图虚线所示。
(二)数据准备1. 指定数据目录及基准容量双击PSASP图标,弹出PSASP封面后,按任意键,即进入PSASP主画面:在该画面中,要完成的工作如下:(1)指定数据目录第一次可通过“创建数据目录”按钮,建立新目录,如:C:\CLJS。
以后可通过“选择数据目录”按钮,选择该目录。
(2)给定系统基准容量系统基准容量项中,键入该系统基准容量,如100MVA。
建立了数据之后,该数不要轻易改动。
2. 录入系统潮流计算数据基础数据(系统参数)如下:(6)区域数据在PSASP主画面中,点击“图形支持环境”按钮,进入图形支持环境,再点击“编辑模式”按钮,即进入系统单线图编辑窗口,分别录入系统母线、交流线、变压器、发电机和负荷的数据,以下以变压器为例:注意:变压器是发I侧为标准侧, I、J侧互换后,变压器的等效π型等值电路不同,故其I、J侧不能互换。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
叙述PSASP Ver7.0中AC-DC潮流计算的步骤(包括图形方式,参数输入,操作菜单项,示例)。
潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件,
确定电力系统各部分稳态运行状态参数的计算。
通常给定的运行条件有系统中各
电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。
待求的运行状态参
量包括电网各母线节点的电压幅值和相角,以及各支路的功率分布、网络的功率
损耗等。
PSASP潮流计算的流程和结构如下图所示:
各种计算公共部分
潮流计算
PSASP Ver7.0中AC-DC潮流计算的步骤:
以一个图所示9节点系统为例,计算其在常规、规划两种运行方式下的潮流。
规划运行方式即在常规运行方式下,其中接于一条母线(STNB-230)处的负荷增加,对原有电网进行改造后的运行方式,具体方法为:在母线GEN3-230和STNB-230之间增加一回输电线,增加发电机3的出力及其出口变压器的容量,新增或改造的元件如下图虚线所示。
1. 录入系统潮流计算数据
基础数据(系统参数)如下:
在PSASP7.0中新建工程进入单线图程序:
(1)输入单线图名称。
(2)选定数据组
(3)画出原理图。
(4)分别录入系统母线、交流线、变压器、发电机和负荷的数据,以下以变压器为例:
注意:变压器是发I侧为标准侧, I、J侧互换后,变压器的等效π型等值电路不
同,故其I、J侧不能互换。
2 潮流计算基础方案的定义
点击“元件数据”下拉菜单中的“方案定义”,弹出方案定义窗口。
3 潮流计算作业的定义和执行
潮流计算的基础方案给出了待计算电网的网络结构、参数和各节点发电、负荷等基本数据,再配以不同的计算控制信息(包括发电、负荷的按比例修改等),
点击“潮流”下拉菜单的“作业定义”
定义好潮流作业后,点击“计算”按钮,执行定义好的作业的潮流计算,在计算过程窗口中显示迭代过程。
关闭该窗口,返回潮流计算信息窗口。
4 结果输出
在图形支持环境的运行模式下,选取菜单“潮流|潮流结果”,弹出作业选择窗口,选择某一曾经计算过的作业号后,点击“确定”按钮,即显示该作业的原计算结果如下:。
