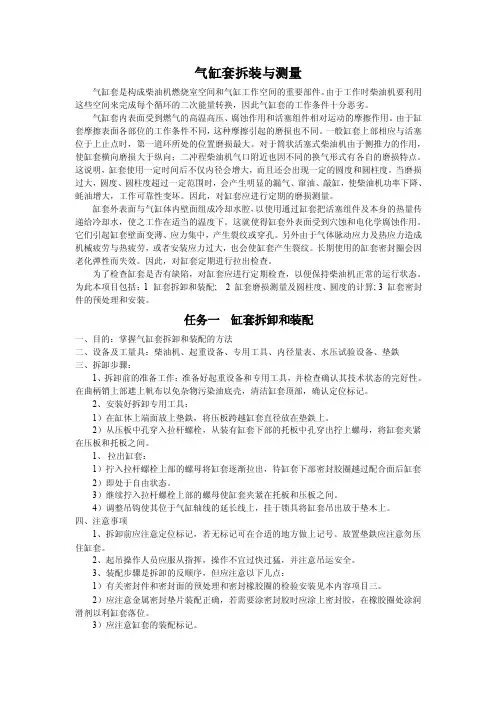

4、项目四 气缸套的拆装与维修

3）带冷却水套式气缸套
缸套外部镶套形成。降低气缸体高
c）带冷却水套式气缸套
轮机工程系
2015年3月20日星期五
船舶柴油机结构与维修
二、 气缸套的要求与材料
• 3. 材料及处理：
• 灰铸铁、耐磨合金（含
硼、钡、钛、磷、妮等） 铸铁和球墨铸铁。
轮机工程学院
2015年3月20日星期五
船舶柴油机结构与维修
任务一 气缸套的拆装
〖任务描述〗 通过对缸套的拆装，了 解缸套的功用、工作条件、 要求和材料，熟悉缸套的组 成和结构特点，掌握缸套的 拆装步骤及注意事项。本任 务以筒形活塞式柴油机缸套 为实例，要求学生能独立的 完成缸套的拆装，并能达到 职业能力的要求。
轮机工程系 2015年3月20日星期五 船舶柴油机
模块二 气缸套的检修
36
轮机工程系
2015年3月20日星期五
船舶柴油机
模块二 气缸套的检修
4、拉 缸
37
活塞组件与气缸套由于干摩擦引起粘着，产生拉毛、划 痕、擦伤、咬死甚至裂纹的现象。
轮机工程系
2015年3月20日星期五
船舶柴油机
38
轮机工程系
轮机工程系 2015年3月20日星期五 船舶柴油机
模块二 气缸套的检修
35
2. 良好磨合的标志
1）润湿、光亮、清洁的缸壁表面； 2）工作表面无明显磨损、划痕等； 3）活塞环的自如运动； 4）活塞环表面发亮的磨合带。
3. 影响磨合质量的因素
1）润滑——润滑油品质和数量（纯矿物油或低碱性汽 缸油，增加气缸油供应量）； 2）摩擦表面形貌； 3）磨合程序——逐渐增加负荷。
二、 气缸套的要求与材料
2.气缸的结构
1）湿式气缸套
15
优：外表面与水接触，冷却效果好；制造方便； 缺：壁厚较大，需可靠的冷却水密封。应用最广。
2）干式缸套
外表面不与水接触，气缸体内布置水腔。优： 缸套薄，省合金材料；缺：缸体内孔和缸套 外表面需精密加工，保证紧密贴合，良好散 热。——用于批量生产小型机。
项目四 气缸套的拆装与维修
1
轮机工程学院
2015年3月20日星期五
船舶柴油机结构与维修
2
船舶柴油机
3
船舶柴油机
4
船舶柴油机
缸套吊装
缸径的测量
5
船舶柴油机
二冲程柴油机气缸套
6
二冲程柴油机气缸套
轮机工程系 2015年3月20日星期五 船舶柴油机
气缸（Cylinder）
7
轮机工程系
2015年3月20日星期五
二冲程S-MC型柴油机气缸
轮机工程系 2015年3月20日星期五 船舶柴油机
三、气缸的构造
• 结构特点： • 上部壁厚，刚度和强度高，气体压力作用的 机械应力和变形均较小； • 受热内表面，沿圆周均匀斜钻许多冷却水孔， 冷却效果很好，既降低内表面温度，又减小 上部温差，减小热应力。 • 上部与缸体间水密，靠缸套凸缘与气缸体支 承凸缘肩的精确加工或加紫铜垫圈保证。下 部采用2～3道“O”型密封圈进行密封，密封 圈由耐油耐热橡胶（如丁睛橡胶）制成。
2）预防措施：
• 注意“三滤”（空气、燃油、滑油）的清洗； • 利用分油机对燃油、滑油杂质进行分离； • 确保燃烧完全。
轮机工程系
2015年3月20日星期五
船舶柴油机
腐蚀磨损的原因分析及预防措施
26
1）腐蚀磨损的原因：
• 燃油中含硫； • 露点温度； • 低温腐蚀、酸腐蚀、“冷”腐蚀；
2）预防措施：
10
轮机工程学院
2015年3月20日星期五
船舶柴油机结构与维修
任务一 气缸套的拆装
〖学习目标〗 1．能掌握气缸的作用、工作条件、要求与材料； 2．能描述气缸的组成和结构特点； 3．能对缸套进行正确拆装； 4．能掌握缸套拆装过程的注意事项。
11
轮机工程学院
2015年3月20日星期五
船舶柴油机结构与维修
轮机工程系
2015年3月20日星期五
船舶柴油机结构与维修
二、 气缸套的要求与材料
• 1. 要求：
• • 足够的强度和刚度，良好的耐磨性和抗腐 蚀能力，并对它进行良好的润滑和冷却； 在气缸套和气缸盖的结合面、气缸体和气
14
缸套的结合面要有可靠的气封和水封。
轮机工程系
2015年3月20日星期五
船舶柴油机结构与维修
船舶柴油机
中小型柴油机的机体
8
机架与缸体制成一体
轮机工程系
2015年3月20日星期五
船舶柴油机
项目描述
9
〖简介〗本项目主要介绍筒形活塞式柴油机 缸套（如图4-1）和十字头式柴油机缸套 （如图4-2），在熟悉缸套组成和结构特点 的基础上，根据说明书的规定的步骤和程序， 组织学生进行缸套的拆装、检测与维修，以 恢复其技术状态。在拆检过程中学生要能正 确的进行拆装、能对气缸进行正确检查和测 量，能对气缸按故障类型进行相应的维修或 更换，并记录。本项目具体任务有：缸套的 拆装；缸套的测量与维修。
轮机工程系 2015年3月20日星期五 船舶柴油机
46
2．拆掉活塞组件
故障：活塞、气缸盖或气缸裂纹或损坏而无法使用，但连杆和十字头 尚能正常工作 措施：必须拆掉包括活塞杆和填料函在内的活塞组件，并完成下述工 作： (1) 提起喷油泵滚轮，停止泵油； (2) 封住排气通道； (3) 用专用工具封住活塞杆填料箱孔； (4) 在十字头上安装专用封盖； (5) 封闭活塞冷却系统； (6) 把通向起动阀的控制空气管拆下并封住； (7) 把通向起动阀的起动空气管拆下并封住； (8) 关闭该缸气缸冷却水的进出口阀； (9) 把该缸的气缸润滑油量减至最小； (10) 活塞组件拆除后重新安装气缸盖。
船舶规范要求： 六缸以下的柴油机，应能停掉一 个缸；多于六缸的柴油机，应能 停掉两个气缸。
轮机工程系
2015年3月20日星期五
船舶柴油机
45
1．停止该气缸供油发火 故障：气缸不能发火而运动部件尚可运转。 如喷油泵、高压油管、喷油器故障，或气阀 咬死、气缸漏气、拉缸等。 措施：单缸停油，提起喷油泵滚轮或打开喷 油器的回油阀。 注意：避免关闭喷油泵的进出口阀，造成喷 油泵偶件干磨咬死。 直流二冲程柴油机，可将排气阀锁住在开启 位置，以减少活塞消耗的压缩功。
2015年3月20日星期五
船舶柴油机
39
轮机工程系
2015年3月20日星期五
船舶柴油机
40
轮机工程系
2015年3月20日星期五
船舶柴油机
活塞与气缸套间隙（mm）
41
缸号
测量部位 上 上止点
第一缸
首 0.51 尾 0.83
第五缸
首 0.46 尾 0.91
下
上 下止点
0.20
0.46
0
0.89
0.31
19
MC型柴油机气缸套
轮机工程系 2015年3月20日星期五 船舶柴油机
三、气缸的构造
20
筒型柴油机气缸套
轮机工程系 2015年3月20日星期五 船舶柴油机
任务一 活塞的拆装、测量与维修
〖任务实施〗
21
模块一 气缸套的拆装
轮机工程学院
2015年3月20日星期五
船舶柴油机结构与维修
任务二 气缸套的测量与维修
船舶柴油机结构与维修
任务二 气缸套的测量与维修
〖相关知识〗
23
一、 气缸套的磨损
常见的失效形式：内圆表面的磨损、裂纹和拉缸；外圆表面的穴蚀和裂纹。
轮机工程系 2015年3月20日星期五 船舶柴油机
一、 气缸套的磨损
24
三种异常磨损形式：
1.熔着磨损
油膜失去干摩擦高温冷焊粘着粘着点剪切 材料转移反复作用后脱落 磨粒。
• 降低含硫量； • 适当提高冷却水温度； • 适量碱度和数量的气缸润滑油。
轮机工程系 2015年3月20日星期五 船舶柴油机
二、气缸套的检修
1. 正常磨损的特征
27
正常磨损率：铸铁0.1mm/kh；镀铬缸套在0.01-.03mm/kh； 无明显划痕、变色或粗燥表面。
2. 气缸套的异常磨损
1）异常磨损的特征 ——若超出正常磨损率，或表面出现异常情况，则可能 发生了异常磨损。
16
• 缸套内表面进行松孔镀
铬、氮化、磷化、表面 淬火、喷镀耐磨合金等
工艺处理。
轮机工程系
2015年3月20日星期五
船舶柴油机
三、气缸的构造
左为S-MC型，右为S-MC-C型。
17
S-MC-C改进型结构特点：（右与左的区别）
1）S-MC-C改进型，气缸体内无冷却水腔， 避免了缸套下部的低温腐蚀。 2）缸套与缸盖密封面降低，密封面工作条件 较好。 3）进一步降低了缸体的高度
任务一 气缸套的拆装
〖相关知识〗
12
一、 气缸的功用及工作条件 二、气缸套的要求及材料 三、气缸的构造
轮机工程系
2015年3月20日星期五
船舶柴油机结构与维修
一、缸套的作用及工作条件
• • • • • • • • • • •
13
1. 作用： 构成燃烧室的机件之一； 筒形机，引导活塞组往复运动并承受侧压力； 二冲程机，气缸中下部设气口，布置气道； 十字头机气缸下部作扫气泵空间；气缸外设置扫气箱、排气管、凸轮箱、 增压器等。 2. 工作条件： 安装力和高温、高压燃气作用→ 较大机械应力和热应力→变形； 缸套内受燃气的高温和低温腐蚀，外受到冷却水的腐蚀； 活塞组在气缸套内的高速往复运动，引起摩擦和磨损； 筒形活塞，受活塞组侧推力的撞击，产生变形和高频振动，引起穴蚀。 当用贯穿螺栓把气缸体、机架和机座紧固到一起时，气缸体承受压力。
