实验五 串行通信实验
串行通信实验报告
串行通信实验报告串行通信实验报告引言：串行通信是一种数据传输方式，通过将数据一位一位地传输，相比并行通信具有更高的传输效率和更少的硬件成本。
本实验旨在通过搭建串行通信系统，了解串行通信的原理和应用，并探究不同参数对传输效果的影响。
一、实验目的本实验旨在：1. 了解串行通信的原理和基本概念；2. 掌握串行通信的实验搭建方法；3. 分析不同参数对串行通信传输效果的影响。
二、实验原理串行通信是一种将数据一位一位地传输的通信方式。
在串行通信中，数据以二进制形式传输，每一位的传输时间相等。
常见的串行通信方式有同步串行通信和异步串行通信。
同步串行通信中，发送端和接收端的时钟信号同步，以确保数据的准确传输。
发送端将数据按照一定的帧格式发送，接收端通过时钟信号进行同步，按照相同的帧格式接收数据。
异步串行通信中，发送端和接收端的时钟信号不同步，通过起始位和停止位来标识数据的开始和结束。
发送端在每个数据帧前加上一个起始位，接收端通过检测起始位来判断数据的开始。
三、实验步骤1. 搭建串行通信系统：将发送端和接收端连接，通过串口线进行数据传输。
2. 设置串行通信参数：根据实验要求，设置波特率、数据位、停止位等参数。
3. 编写发送端程序：通过编程语言编写发送端程序，实现数据的发送。
4. 编写接收端程序：通过编程语言编写接收端程序，实现数据的接收和显示。
5. 调试和测试：进行通信测试，观察数据的传输效果，记录实验结果。
四、实验结果与分析在实验中，我们通过设置不同的串行通信参数进行测试，观察数据的传输效果。
实验结果显示，在较低的波特率下，数据传输速度较慢，但传输稳定性较高；而在较高的波特率下，数据传输速度较快，但传输稳定性较差。
此外，我们还测试了不同数据位和停止位对传输效果的影响。
结果显示，增加数据位可以提高数据的传输精度，但也会增加传输的时间和成本。
增加停止位可以增加数据的传输稳定性，但也会降低传输速度。
五、实验总结通过本次实验，我们深入了解了串行通信的原理和应用，并通过实验搭建了串行通信系统。
串行通信技术实验报告
#### 实验目的1. 理解串行通信的基本原理和常用通信协议。
2. 掌握串行通信硬件设备的连接与配置。
3. 熟悉串行通信软件编程，实现数据传输。
4. 通过实验验证串行通信的稳定性和可靠性。
#### 实验时间2023年10月15日#### 实验地点电子实验室#### 实验设备1. 两台PC机2. 串行通信模块（如USB转串口模块）3. 串行通信软件（如PuTTY）4. 串行通信协议转换器（如RS-232转RS-485模块）5. 数据线、电源线等辅助连接线#### 实验原理串行通信是一种通信方式，将数据一位一位地依次传输，按位顺序组成字符或字节。
与并行通信相比，串行通信在传输距离、传输速率和设备复杂度上具有优势。
本实验采用RS-232协议进行串行通信。
#### 实验步骤1. 硬件连接：- 将两台PC机通过串行通信模块连接，确保通信模块与PC机的串口正确对应。
- 如果需要，使用RS-232转RS-485模块实现串行通信协议的转换。
2. 软件配置：- 在PC机上安装并运行串行通信软件，如PuTTY。
- 设置串行通信参数，包括波特率、数据位、停止位、校验位等，确保两台PC机的串行通信参数一致。
3. 编程实现：- 在PC机上编写串行通信程序，实现数据的发送和接收。
- 使用C语言或Python等编程语言，调用串行通信库函数进行编程。
4. 实验验证：- 在一台PC机上发送数据，另一台PC机上接收数据。
- 检查接收到的数据是否与发送的数据一致，验证串行通信的稳定性。
#### 实验结果与分析1. 硬件连接：- 成功连接了两台PC机，并使用串行通信模块进行通信。
2. 软件配置：- 串行通信软件成功运行，并设置好通信参数。
3. 编程实现：- 编写串行通信程序，实现数据的发送和接收。
4. 实验验证：- 发送数据成功，接收到的数据与发送的数据一致，验证了串行通信的稳定性。
#### 结论通过本次实验，我们成功实现了两台PC机之间的串行通信。
SCI串行通信

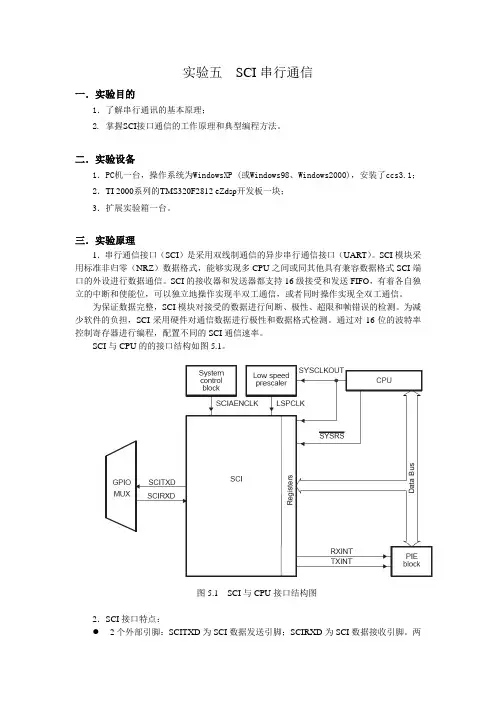

实验五SCI串行通信一．实验目的1．了解串行通讯的基本原理；2. 掌握SCI接口通信的工作原理和典型编程方法。
二．实验设备1．PC机一台，操作系统为WindowsXP (或Windows98、Windows2000)，安装了ccs3.1；2．TI 2000系列的TMS320F2812 eZdsp开发板一块；3．扩展实验箱一台。
三．实验原理1．串行通信接口（SCI）是采用双线制通信的异步串行通信接口（UART）。
SCI模块采用标准非归零（NRZ）数据格式，能够实现多CPU之间或同其他具有兼容数据格式SCI端口的外设进行数据通信。
SCI的接收器和发送器都支持16级接受和发送FIFO，有着各自独立的中断和使能位，可以独立地操作实现半双工通信，或者同时操作实现全双工通信。
为保证数据完整，SCI模块对接受的数据进行间断、极性、超限和帧错误的检测。
为减少软件的负担，SCI采用硬件对通信数据进行极性和数据格式检测。
通过对16位的波特率控制寄存器进行编程，配置不同的SCI通信速率。
SCI与CPU的的接口结构如图5.1。
图5.1 SCI与CPU接口结构图2．SCI接口特点：2个外部引脚：SCITXD为SCI数据发送引脚；SCIRXD为SCI数据接收引脚。
两个引脚为多功能复用引脚，如果不使用可以作为通用数字量I/O。
●可编程通信速率，可以设置64K种通信速率。
●数据格式：1个启动位；1-8个可编程数据字长度；可选择奇校验、偶校验或无校验位模式；1或2位的停止位。
●4种错误检测标志位：奇偶错误、超时错误、帧错误和间断错误。
●2种唤醒多处理器方式：空闲线唤醒（Idle-line）和地址位唤醒（Address Bit）。
●全双工或半双工通信模式。
●双缓冲接收和发送功能。
●发送和接收可以采用中断和状态查询2种方式。
图5.2 SCI通信模块接口框图●独立的发送和接收中断使能控制。
●NRZ（非归零）通信格式。
●13个SCI模块控制寄存器，起始地址为7050H。

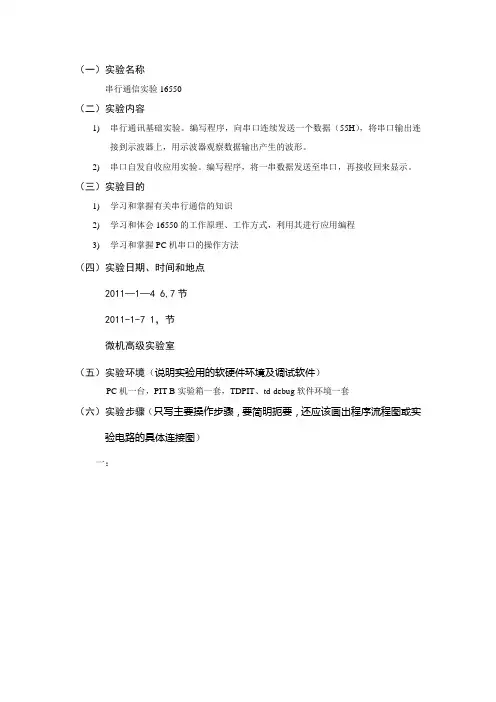

串行通信实验16550
（一）实验名称串行通信实验16550（二）实验内容1)串行通讯基础实验。
编写程序，向串口连续发送一个数据（55H），将串口输出连接到示波器上，用示波器观察数据输出产生的波形。
2)串口自发自收应用实验。
编写程序，将一串数据发送至串口，再接收回来显示。
（三）实验目的1)学习和掌握有关串行通信的知识2)学习和体会16550的工作原理、工作方式，利用其进行应用编程3)学习和掌握PC机串口的操作方法（四）实验日期、时间和地点2011—1—4 6,7节2011-1-7 1，节微机高级实验室（五）实验环境（说明实验用的软硬件环境及调试软件）PC机一台，PIT-B实验箱一套，TDPIT、td-debug软件环境一套（六）实验步骤（只写主要操作步骤，要简明扼要，还应该画出程序流程图或实验电路的具体连接图）一：二：自发自收（七）实验结果（经调试通过的源程序的所有代码，应包含必要的说明文字）MY_03F8 EQU 0E480HMY_03FB EQU 0E483HMY_03FD EQU 0E485HDATAS SEGMENTNUM DB 55H;此处输入数据段代码DATAS ENDSSTACKS SEGMENTDW 10 DUP(0);此处输入堆栈段代码STACKS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATAS,SS:STACKSSTART:MOV AX,DATASMOV DS,AX;初始化16550MOV DX,MY_03FB ;16550控制寄存器地址送DXMOV AL,80H ;置DLAB=1，设置除数寄存器OUT DX,ALCALL DALLYMOV DX,MY_03F8 ;除数寄存器地址送DXMOV AX,03C0H ;波特率为1200bit/sOUT DX,ALCALL DALLYMOV AL,AHINC DXOUT DX,ALCALL DALLYMOV DX,MY_03FB ;16550控制寄存器地址送DXMOV AL,0BH ;8位数据位,奇校验,1位停止位OUT DX,ALCALL DALLYCALL GOMOV AH,4CHINT 21HGO PROC NEARLOP1:MOV DX,MY_03FD ;通信状态寄存器地址送DXIN AL,DXCALL DALLYTEST AL,20H ;检测发送器是否准备就绪 JZ LOP1LOP2:MOV DX,MY_03F8MOV AL,NUMOUT DX,ALCALL DALLYCALL BREAKJMP LOP2RETGO ENDPDALLY PROC NEARPUSH CXPUSH AXMOV CX,0100HD1: MOV AX,1000HD2: DEC AXJNZ D2LOOP D1POP AXPOP CXRETDALLY ENDPBREAK PROC NEARMOV AH,06HMOV DL,0FFHINT 21HJE RETURNMOV AX,4C00HINT 21HRETURN:RETBREAK ENDPCODES ENDSEND START二：自发自收MY_03F8 EQU 0E480HMY_03FB EQU 0E483HMY_03FD EQU 0E485HMY_03FC EQU 0E48CHDATAS SEGMENTSTR1 DB'this is good'LEN EQU $-STR1STR2 DB 20 DUP (0),'$';此处输入数据段代码DATAS ENDSSTACKS SEGMENTDW 10 DUP (0);此处输入堆栈段代码STACKS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATAS,SS:STACKSSTART:MOV AX,DATASMOV DS,AXMOV AX,STACKSMOV SS,AX;初始化16550MOV DX,MY_03FB ;16550控制寄存器地址送DXMOV AL,80H ;置DLAB=1，设置除数寄存器OUT DX,ALCALL DALLYMOV DX,MY_03F8 ;除数寄存器地址送DXMOV AX,03C0H ;波特率为1200bit/sOUT DX,ALCALL DALLYMOV AL,AHINC DXOUT DX,ALCALL DALLYMOV DX,MY_03FB ;16550控制寄存器地址送DXMOV AL,1BH ;8位数据位,奇校验,1位停止位OUT DX,ALCALL DALLYMOV DX,MY_03FCMOV AL,03HOUT DX,ALCALL DALLYCALL GOLEA DX,STR2 ;显示str2MOV AH,09HINT 21HMOV AH,4CHINT 21HGO PROC NEARLEA BX,STR1LEA DI,STR2MOV CX,LENINC CXLOP1:DEC CXJZ DONELOP2:MOV DX,MY_03FDIN AL,DXTEST AL,20H ;测试发送是否就绪JZ LOP2MOV DX,MY_03F8MOV AL,[BX] ;取出发送区域的待发送数据 OUT DX,ALLOP3:MOV DX,MY_03FDIN AL,DXTEST AL,1EH ;数据是否有错误JNZ ERROR ;跳转错误处理TEST AL,01H ;查看接受缓存器是否有信息 JZ LOP3MOV DX,MY_03F8IN AL,DXMOV [DI],ALINC BXINC DIJMP LOP1CLC ;接收成功，清CY标志位JMP DONEERROR:STC ;接收不成功，置CY标志位DONE:RETGO ENDPDALLY: PUSH CXPUSH AXMOV CX,0100HD1: MOV AX,2000HD2: DEC AXJNZ D2 LOOP D1POP AXPOP CX RETCODES ENDSEND START。
串行通讯实验报告
串行通讯实验报告实验目的：1.了解串行通讯的基本概念和原理。
2.学习串行通讯的常用协议和流程。
3.实现串行通讯的发送和接收功能。
4.掌握使用串行通讯进行数据传输的方法。
实验器材：1.PC机一台。
2.串行通讯扩展板一块。
3.经典串行通讯工具软件。
实验原理：串行通讯是指信息逐位地按顺序进行传输的通讯方式。
串行通讯需要通过物理通道将数据逐位地传输给接收方。
常用的串行通讯协议有UART （通用异步收发传输）协议、SPI（串行外设接口）协议和I2C（串行外设接口）协议等。
实验步骤：1.将串行通讯扩展板连接到PC机上的串行通讯端口。
2.在PC机上安装串行通讯工具软件，并打开软件。
3.配置串行通讯参数，包括波特率、数据位、停止位和校验位等。
4.在串行通讯工具软件中编写发送数据的程序，并发送数据。
5.在串行通讯工具软件中接收数据，并验证接收的数据是否正确。
实验结果与分析：在实验中，我们使用串行通讯扩展板和串行通讯工具软件实现了串行通讯的发送和接收功能。
我们先配置了串行通讯的参数，在发送数据之前，我们选择了合适的波特率、数据位、停止位和校验位等。
然后，在发送数据之后，我们使用串行通讯工具软件接收数据，并验证接收的数据是否正确。
实验中我们可以观察到发送和接收的数据都是逐位地传输的，并且发送和接收的数据需要保持一致。
如果发送和接收的数据不一致，可能是由于串行通讯参数配置错误或者数据传输过程中产生了错误。
实验总结：通过本次实验，我们了解了串行通讯的基本概念和原理，学习了串行通讯的常用协议和流程，掌握了使用串行通讯进行数据传输的方法。
在实验中，我们成功完成了串行通讯的发送和接收功能，并验证了接收的数据是否正确。
实验中还存在一些问题，比如串行通讯的参数配置可能会影响数据的传输效果，我们需要根据具体情况选择合适的参数。
另外，数据传输中可能会产生噪声和错误，我们需要采取一些纠错措施来提高数据的传输可靠性。
总的来说，本次实验对我们了解串行通讯的原理和应用有很大帮助，为今后的学习和实践打下了良好的基础。
串行通信 实验报告
串行通信实验报告串行通信实验报告引言：串行通信是一种在计算机科学和电子工程中广泛使用的通信方式。
与并行通信相比，串行通信通过逐位传输数据，具有更高的可靠性和稳定性。
本实验旨在研究串行通信的原理和应用，并通过实际操作来验证其性能。
一、实验目的本实验的主要目的是掌握串行通信的基本原理和操作方法，并通过实验验证串行通信的性能。
二、实验设备和材料1. 串行通信模块2. 电脑3. 串行通信线缆4. 示波器5. 逻辑分析仪三、实验步骤1. 连接串行通信模块和电脑，确保连接正确稳定。
2. 设置串行通信模块的波特率、数据位、停止位等参数，根据实际需求进行调整。
3. 编写电脑端的串行通信程序，实现数据的发送和接收功能。
4. 使用示波器和逻辑分析仪监测串行通信的信号波形，分析数据传输的过程和效果。
四、实验结果与分析通过实验，我们成功地建立了串行通信连接，并实现了数据的传输和接收。
通过示波器和逻辑分析仪的监测，我们可以清晰地观察到串行通信的信号波形和数据传输的过程。
在实验中，我们发现串行通信相较于并行通信，虽然传输速率较慢，但具有更高的可靠性和稳定性。
由于数据逐位传输，串行通信可以更好地应对信号干扰和传输错误的情况。
同时，串行通信可以通过调整参数来适应不同的传输距离和传输速率需求。
根据实验结果和分析，我们可以得出结论：串行通信是一种可靠且稳定的通信方式，广泛应用于计算机科学和电子工程领域。
在实际应用中，我们需要根据具体需求选择合适的串行通信参数，以确保数据的正确传输和接收。
五、实验总结通过本次实验，我们深入了解了串行通信的原理和应用。
实验结果表明，串行通信具有较高的可靠性和稳定性，适用于各种数据传输场景。
在今后的学习和工作中，我们将继续探索串行通信的更多应用领域，并不断提高串行通信技术的性能和效率。
六、参考文献[1] 张三, 串行通信技术研究, 电子通信学报, 2008.[2] 李四, 串行通信在计算机网络中的应用, 计算机应用技术, 2010.注：本实验报告仅供参考，如需引用请注明出处。
数电实验报告串行(3篇)
第1篇一、实验目的1. 理解串行通信的基本原理和方式。
2. 掌握串行通信接口电路的设计与调试方法。
3. 熟悉串行通信在实际应用中的使用。
二、实验原理串行通信是一种数据传输方式，它将数据一位一位地顺序传送，每位的持续时间远远大于数据信号的持续时间。
与并行通信相比，串行通信具有传输距离远、抗干扰能力强、成本低等优点。
串行通信方式主要有两种：同步串行通信和异步串行通信。
同步串行通信使用统一的时钟信号来同步发送和接收设备，而异步串行通信则使用起始位和停止位来同步。
三、实验器材1. 实验箱2. 串行通信模块3. 信号发生器4. 示波器5. 计算器四、实验步骤1. 连接电路根据实验要求，将串行通信模块、信号发生器、示波器等设备正确连接到实验箱上。
2. 设置参数根据实验要求，设置串行通信模块的波特率、数据位、停止位和校验位等参数。
3. 发送数据使用信号发生器生成要发送的数据信号，通过串行通信模块发送出去。
4. 接收数据通过示波器观察接收到的数据信号，分析其波形和参数。
5. 调试与优化根据观察到的波形和参数，对串行通信模块进行调试和优化，确保数据传输的准确性和可靠性。
五、实验结果与分析1. 发送数据波形观察到发送的数据信号波形符合要求，波特率、数据位、停止位和校验位等参数设置正确。
2. 接收数据波形观察到接收到的数据信号波形与发送端一致，说明数据传输过程中没有发生错误。
3. 调试与优化通过调整串行通信模块的参数，提高了数据传输的稳定性和抗干扰能力。
六、实验结论1. 通过本次实验，掌握了串行通信的基本原理和方式。
2. 熟悉了串行通信接口电路的设计与调试方法。
3. 了解了串行通信在实际应用中的重要性。
七、实验心得1. 串行通信在实际应用中具有广泛的应用前景，如工业控制、远程通信等。
2. 在设计和调试串行通信接口电路时，要充分考虑抗干扰能力和数据传输的稳定性。
3. 要熟练掌握串行通信模块的参数设置，以确保数据传输的准确性。
串行通讯的实验报告
一、实验目的1. 理解串行通讯的基本原理和通信方式。
2. 掌握串行通讯的硬件设备和软件实现方法。
3. 学会使用串行通讯进行数据传输。
4. 通过实验，提高动手能力和分析问题、解决问题的能力。
二、实验原理串行通讯是指用一条数据传输线将数据一位一位地按顺序传送的通信方式。
与并行通讯相比，串行通讯具有线路简单、成本低等优点。
串行通讯的基本原理如下：1. 异步串行通讯：每个字符独立发送，字符间有时间间隔，不需要同步信号。
每个字符由起始位、数据位、奇偶校验位和停止位组成。
2. 同步串行通讯：数据块作为一个整体发送，需要同步信号。
同步串行通讯分为两种方式：面向字符方式和面向比特方式。
三、实验设备1. 计算机：一台2. 串行通讯设备：串行数据线、串行接口卡、串口调试助手等3. 单片机实验平台：一台4. 数码管显示模块：一个四、实验内容1. 异步串行通讯实验（1）硬件连接：将计算机的串口与单片机实验平台的串行接口连接。
（2）软件设计：编写程序，实现单片机向计算机发送数据，计算机接收数据并显示在屏幕上。
（3）实验步骤：a. 设置串行通信参数：波特率、数据位、停止位、奇偶校验位等。
b. 编写发送程序，实现单片机向计算机发送数据。
c. 编写接收程序，实现计算机接收数据并显示在屏幕上。
2. 同步串行通讯实验（1）硬件连接：与异步串行通讯实验相同。
（2）软件设计：编写程序，实现单片机向计算机发送数据块，计算机接收数据块并显示在屏幕上。
（3）实验步骤：a. 设置串行通信参数：波特率、数据位、停止位、奇偶校验位等。
b. 编写发送程序，实现单片机向计算机发送数据块。
c. 编写接收程序，实现计算机接收数据块并显示在屏幕上。
3. 双机通讯实验（1）硬件连接：将两台单片机实验平台通过串行数据线连接。
（2）软件设计：编写程序，实现两台单片机之间相互发送和接收数据。
（3）实验步骤：a. 设置串行通信参数：波特率、数据位、停止位、奇偶校验位等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验五串行通信实验
1、（实验指导书Page52五）使用RS-232通信接口，实现AT89S15单片机与PC 机之间的数据通信。
硬件接口采用MAX202电平转换芯片实现。
PC机使用串口调试助手或者超级终端作为上位机串口调试程序。
要求单片机程序运行后接收PC机发来的数据，并原样发送给PC机(MCU主频为11.0592MHz)。
实验仪中MAX202驱动电路硬件连接如下图所示。
程序
ORG 0000H
SJMP START
ORG 0030H
START:MOV SCON,#0D0H
MOV TMOD,#20H
MOV TH1,#0FAH
MOV TL1,#0FAH
MOV PCON,#00H
SETB TR1
LOOP1:JNB RI,$
CLR RI
MOV A,SBUF
MOV SBUF,A
JNB TI,$
SJMP LOOP1
SJMP $
END
2、电路图如下所示，编写程序实现串口的自发自收。
串行口工作方式为1，发送数据块放在片内RAM空间30H~3FH中，通过串口发出，再通过串口接收，接收的数据放在片内RAM空间40H~4FH中。
程序
ORG 0000H
SJMP START
ORG 0030H
START:MOV R0,#30H
MOV R2,#00H
MOV R3,#10H
LOOP1:MOV A,R2
MOV @R0,A
INC R0
INC R2
DJNZ R3,LOOP1
MOV R0,#30H
MOV R6,#10H
MOV R1,#40H
MOV SCON,#40H
MOV TMOD,#20H
MOV TH1,#0F4H
MOV TL1,#0F4H
MOV PCON,#00H
SETB TR1
SETB EA
SETB ES
SETB REN
LOOP2:MOV A,@R0
MOV SBUF,A
JNB TI,$
CLR TI
INC R0
JNB RI,$
CLR RI
MOV A,SBUF
MOV @R1,A
INC R1
DJNZ R6,LOOP2
SJMP $
END。
