大体积混凝土养护措施教学提纲
大体积混凝土养护措施
大概积混凝土保护步伐之阳早格格创做随着下层修筑与庞大设备前提日益删加，大概积混凝土的应用也日益广大.大概积混凝土断里大、火泥用量多，火泥火化后释搁的火化热会使混凝土爆收较大的温度应力战中断应力，引导混凝土爆收表面缝隙战贯脱性缝隙，效率结构的真足性、耐暂性战防火抗渗性.果此正在大概积混凝土浇筑前应举止缝隙统制估计，估算混凝土浇筑后大概爆收的最大火化热温降值、温度好战温度中断应力，以便正在动工中采与灵验的技能步伐. 大概积混凝土浇筑采与的技能步伐应着重于落矮混凝土里里的最下温度、延缓落温速率、减小内中温好、减小混凝土中断、普及混凝土极限推伸力及革新拘束条件等圆里.时常使用的技能步伐有以下几面. (1)落矮火泥火化热①采用中矮火化热的火泥，如矿渣硅酸盐火泥、火山灰硅酸盐火泥或者粉煤灰火泥等. ②尽管采用级配良佳的集料，洪量掺加粉煤灰等掺纯料，充分利用混凝土的后期强度，缩小火泥用量，每坐圆米混凝土每缩小10kg火泥用量，混凝土火化温度将落矮1℃. ③正在混凝土里里预埋热却火管，通人循环热却火戴走热量.(2)落矮混凝土进模温度①夏季砂石资料应预防阳光曲晒，并可喷热火雾或者热气预热；用矮温火或者冰火搅拌混凝土；输送历程中也应预防日晒. ②包管模内透气，加速模内热量集收. ③掺进缓凝型减火剂，预防火化热集结爆收. (3)加强动工中温度统制①混凝土浇筑后，要保温保干少暂保护，缓缓落温，预防混凝土内中温度、干度梯度过大. ②加强测温控温，即时安排保温保护步伐，将混凝土内中温度好统制正在25℃以下. ③合理安插动工程序，使浇筑的混凝土匀称降下，预防过大下好. (4)革新拘束条件①分层分块浇筑，合理树坐动工缝及后浇戴，以搁紧拘束条件并缩小火化热的汇集. ②对于大概积混凝土前提，可正在与岩石天基或者混凝土垫层之间树坐滑动层(断绝层)，如刷沥青、铺卷材等，以消嵌固效率，释搁拘束力. (5)普及混凝土的极限推伸强度①采用良佳级配的细集料，庄重统制砂石含泥量，可掺进适量的伸展剂，振捣要稀真. ②根据大概积混凝土形状，正在易爆收缝隙部位删配构制钢筋，启受中断推应力.什么喊搞假凝?新拌混凝土的假凝是何如制成的? 假凝局里是指火泥的一种不仄常的早期固化，爆收正在火泥用火拌合的头几分钟内.假凝战快凝是分歧的，前者不爆收洪量的热量，而且经剧烈搅拌，火泥浆又可回复塑性，并达到仄常凝结，对于强度亦无不利效率，然而是给动工却戴去许多的艰易. 普遍认为，假凝的主要本果是由于火泥粉磨时受到下温(偶尔超出150℃)效率，使部分二火石膏脱火死成半火石膏(Cas02˙½H20)，当火泥调火后，它们又重新火化为二火石膏并析出晶体，正在火泥浆中产死二火石膏的结构网，进而引起火泥浆的固化.然而由于不是火泥组成的火化，所以不像快凝那样搁出洪量的热.那种假凝的火泥浆经剧烈搅动损害二火石膏的结构网后，火泥浆又能回复本去的塑性状态.混凝土保护混凝土保护有二个手段：一是创制使火泥得以充分火化的条件，加速混凝土软化；二是预防混凝土成型后果日晒、风吹、搞燥、热热等自然果素的效率而出现超出仄常范畴的中断、缝隙及损害等局里.混凝土的尺度保护条件为温度(20±3)℃，相对于干度脆持90％以上，时间28d.正在本量工程中普遍无法包管尺度保护条件，而只可采与步伐正在经济真用条件下博得尽大概佳的保护效验.混凝土保护从大的范畴可分为自然保护与加热保护二类. 混凝土的自然保护便是利用仄稳气温下于+5℃的自然条件，用适合的资料对于混凝土表面加以覆盖并浇火，使混凝土正在一定的时间内脆持火泥火化效率所需要的适合温度战干度条件，仄常删少强度.混凝土自然保护的要领及重心如下：①应正在浇筑完成后的12h内对于混凝土加以覆盖战浇火，简曲而止，初凝后不妨覆盖，终凝后启初浇火.混凝土强度已达到1．2N／mm2往日不得上人踏踏或者拆置模板及支架.②覆盖物可用麻袋片、草帘、竹帘、锯终、砂及炉渣等，浇火次数以使混凝土脆持干润为准，保护用火应与拌制用火相共.大里积结构如天坪、楼板、屋里等不妨蓄火保护.当日仄稳气温矮于5℃时不得浇火.③混凝土的浇火保护时间，对于采与硅酸盐火泥、一般硅酸盐火泥拌制的混凝土很多于7d；对于掺用缓凝型中加剂、有抗渗性央供、掺加矿渣及粉煤灰拌制的混凝土很多于14d，时间少一面更佳.④有条件时不妨采与塑料布覆盖保护，混凝土敞露的表面应局部覆盖周到，并脆持塑料布内有凝结火.⑤正在缺火天区或者混凝土表面便当浇火或者覆盖塑料布时，可涂刷薄膜养死液，以预防混凝土里里火分挥收，以此举止保护.薄膜养死液是一类可成膜的溶液，涂刷正在混凝土表面上，溶剂挥收后凝结成一层膜，隔断混凝土内火分的挥收路径，达到保护手段.⑥混凝土正在保护历程中，如创制覆盖不齐，浇火缺累，以致表面泛黑或者出现细小搞缩缝隙时，应坐时小心覆盖，充分浇火，加强保护，并延少浇火日期加以补救.混凝土的碳化拌战混凝土时，硅酸盐火泥的主要成份CaO火化效率后死成Ca（OH）2，它正在火中的溶解度矮，除少量溶于孔隙液中，使孔隙液成为鼓战碱性溶液中，大部分以结晶状态存留，成为孔隙液脆持下碱性的储备，它的PH值为12.5～13.5.气氛中的CO2气体不竭天透过混凝土中已真足充火的细毛细孔讲，气相扩集到混凝土中部分充火的毛细孔中，与其中的孔隙液所溶解的Ca(OH)2举止中战反应.反应产品为CaCO3战H2O，CaCO3溶解度矮，重积于毛细孔中.该反应式为：Ca（OH）2+CO2→CaCO3↓+H2O反应后，毛细孔周围火泥石中的羟钙石补充溶解为Ca2+战OH-，反背扩集到孔隙液中，与继启扩集进去的CO2反应，背去到孔隙液的PH值落为8.5～9.0时，那层混凝土的毛细孔中才不再举止那种中战反应，此时即所谓“已碳化”.确切天道，碳化应称为碳酸盐化.其余，通常是能与Ca（OH）2举止中战反应的十足酸性气体，如SO2、SO3、H2S以至于气相HCI等，均能举止上述中战反应，使混凝土碱度落矮，故混凝土碳化应广义天称为“中性化”.混凝土表层碳化后，大气中的CO2继启沿混凝土中已真足充火的毛细孔讲背混凝土深处气相扩集，更深进天举止碳化反应.（注：“碳酸气”战”含碳酸的火”“与混凝土中氢氧化钙效率”机理战效验皆是纷歧样的.不克不迭皆喊搞碳化.碳化是特指干润气氛中的二氧化碳扩集侵进混凝土中与氢氧化钙反应死成碳酸钙的反应，又称碳酸盐化，日本喊做中性化. 正在火下的混凝土是不受碳化效率的.火中溶解的二氧化碳与混凝土的效率是一种侵害效率，效验是产死碳酸氢钙而被溶出，是一种溶析性损害.然而是本去不是火中只消有二氧化碳皆有侵害性，那些与火中碳酸氢钙相仄稳的二氧化碳不侵害性，称做仄稳二氧化碳，其余的才是侵害性二氧化碳.）效率混凝土碳化的果素大气中结构混凝土的碳化常常是一个缓缓历程.碳化速度与决于混凝土渗透性与大气的CO2浓度.环境条件果为碳化是液好异应，格中搞燥的混凝土即背去处于相对于干度矮于25%气氛中的混凝土很易碳化；正在气氛干度50%～75%的大气中，不稀真的混凝土最简单碳化；然而正在相对于干度>95%的干润气氛中或者正在火中的混凝土反而易以碳化，那是果为混凝土含火时透气性小，碳化缓；正在干度相共时，风速愈下、温度愈下，混凝土碳化也愈快；混凝土碳化速度与气氛中CO2浓度的仄圆根成正比.火泥品种普遍道去，一般硅酸盐火泥要比早强硅酸盐火泥碳化稍快，掺混同材的火泥碳化速度更快，混同材掺量越大，碳化速度越快.掺用劣量减火剂或者引气剂，不妨大大革新混凝土的战易性，减小火灰比，落矮混凝土的透气本能，使碳化减缓.骨料种类混凝土中的骨料自己普遍比较脆硬、稀真，总的道去，天然砂、碎石基础不透气性，果此混凝土的碳化主要通过火泥浆体举止.火灰比混凝土的碳化速度与它的透气性有很稀切的闭系，混凝土的透气性越小，碳化举止越缓.火灰比小的混凝土由于火泥浆的构制稀真，透气性小，果而碳化速度便缓.共理，单位火泥用量多的混凝土碳化较缓.浇筑与保护品量稀真的混凝土表层孔隙很小，易从干润的气氛中吸与火分而充谦火，故阻挡易碳化；短稀真的混凝土表层中大孔隙内无火，CO2不妨由气相扩集到充谦火的毛细孔隙而完成碳化.所以越是稀真的混凝土其抗碳化本领越下.混凝土浇筑与保护品量是效率混凝土稀真性的一个要害果素.如果混凝土浇筑时不典型，特天是振捣不稀真，以及保护要领不当、保护时间缺累时，便会制成混凝土里里毛细孔讲细大，且大多相互连通，宽重时会引起混凝土再现蜂窝、缝隙等缺陷，使火、气氛、侵害性化教物量沿着细大的毛细孔讲或者缝隙加进混凝土里里，进而加速混凝土的碳化.。
大体积混凝土如何养护生活常识懂得
大体积混凝土如何养护生活常识懂得正文：1、介绍混凝土是建筑和基础设施建设中常用的材料之一。
大体积混凝土结构在施工过程中需要进行养护，以确保其性能和耐久性。
本文将详细介绍大体积混凝土的养护方法和常识。
2、养护期间的防止裂缝在混凝土浇筑后的早期，应采取措施防止裂缝的发生。
首先，可以使用喷水或覆盖湿布的方法保持混凝土的湿润，防止过早脱水。
其次，应避免强烈的阳光照射和干燥的风。
此外，还可以在浇筑后的表面覆盖塑料薄膜，以阻止水分的蒸发。
3、养护期间的温度控制在大体积混凝土的养护过程中，温度的控制至关重要。
首先，应在混凝土浇筑前检查环境温度。
在冬季施工时，可以使用加热设备来保持适宜的温度。
在夏季施工时，可以使用遮阳网等降温措施。
此外，温度差异较大的地区应特别注意温度梯度的控制，以防止混凝土的内部应力过大。
4、养护期间的保护措施大体积混凝土在养护期间需要保护，以防止外界的损害和渗透。
首先，可以使用防水剂进行表面处理，提高混凝土的抗水渗透性。
其次，可以使用覆盖层或遮挡物来保护混凝土不受雨水和有害物质的侵害。
此外，还应避免重物的碰撞和抗击。
5、养护期间的保养方法在混凝土的养护期间，还需要进行适当的保养。
首先，应及时清除养护期间产生的灰尘、沙粒等杂物，保持混凝土表面的清洁。
其次，可以使用特殊的保养剂来增强混凝土的硬度和耐久性。
此外，还需要定期检查混凝土的状况，及时修复和补充。
附件：1. 养护期间常用的防裂材料清单2. 温度控制设备购买指南3. 养护期间常用的保护措施选购建议4. 养护期间常用的保养剂介绍法律名词及注释：1. 建筑法：指的是规范和管理建筑活动的法律法规。
2. 水泥和混凝土制品质量检验法：确保水泥和混凝土制品质量符合标准的法律。
3. 建筑材料认证标准：建筑材料必须符合的认证标准，以确保其质量和安全性。
正文：1、混凝土的养护概述混凝土是建筑中常用的材料之一，大体积混凝土结构在施工后需要进行养护，以确保其性能和耐久性。
大体积混凝土养护方法
大体积混凝土养护方法引言：大体积混凝土是指单次浇筑量较大的混凝土结构，常见于大型基础、水利工程、桥梁等建筑项目。
对于大体积混凝土的养护，需要采取一系列的措施，以确保混凝土的强度、耐久性和稳定性。
本文将介绍大体积混凝土养护的方法与注意事项。
一、养护期限的确定大体积混凝土的养护期限应根据混凝土的配合比、环境温度和湿度等因素来确定。
一般情况下，养护期限为7-14天，但对于特殊的工程项目，如大坝等，养护期限可能会更长。
在养护期间，要确保混凝土充分硬化和水分的保持。
二、水养护水养护是大体积混凝土养护的重要措施之一。
在混凝土浇筑完成后，应及时进行水养护。
水养护的目的是保持混凝土的湿度，防止水分过早蒸发，从而促进混凝土的早期强度发展。
水养护可以采用喷水、铺设湿布或覆盖保湿膜等方式进行。
三、覆盖养护大体积混凝土在养护期间需要进行覆盖养护，以防止混凝土过早干燥和受到外界环境的影响。
覆盖养护可以采用塑料薄膜、湿棉被、麻袋等材料进行。
覆盖材料应具有良好的透气性，以防止混凝土因为湿度过高而引发开裂和腐蚀。
四、温度控制在大体积混凝土的养护中，温度的控制十分重要。
高温会导致混凝土过早干燥和开裂，低温则会影响混凝土的强度发展。
因此，在养护期间，应采取相应的措施来控制温度。
可以采用喷水、湿布覆盖、加热等方式来调节温度。
五、养护期间的检测与维护在大体积混凝土的养护期间，应定期进行检测与维护工作。
首先要检测混凝土的湿度和温度，确保养护措施的有效性。
同时，还要注意观察混凝土表面是否出现开裂、变色等情况，及时采取措施修复。
六、养护结束后的处理大体积混凝土的养护期结束后，需要进行合理的处理。
首先要进行表面清洁，去除覆盖材料和杂物。
然后可以进行喷浇保护层或涂刷防水剂等措施，以提高混凝土的耐久性和抗渗性。
结论：大体积混凝土的养护是保证混凝土结构强度和耐久性的重要环节。
通过水养护、覆盖养护、温度控制等措施，可以有效地提高混凝土的质量和性能。
养护期间的检测和维护工作也至关重要。
大体积混凝土浇筑及养护措施(通用版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改大体积混凝土浇筑及养护措施(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes大体积混凝土浇筑及养护措施(通用版)徐矿集团新疆阿克苏热电有限公司2×200MW机组烟气脱硫工程采用石灰石—石膏湿法烟气脱硫工艺，采用二炉一塔脱硫装置，由武汉凯迪电力环保有限公司总承包，连云港新电建筑安装工程公司负责施工，本工程大体积混凝土主要有吸收塔基础、增压风机基础等。
2.1《新疆徐矿阿克苏脱硫工程施工组织设计》。
2.2《混凝土结构工程施工质量验收规范》（GB50204-2002）3.1参加作业人员需经过三级安全教育，并经考试合格。
3.2施工班组长、施工技术员应具有较强的识图能力和施工组织能力并且具有丰富的现场施工经验。
3.3参加施工人员要求体质良好，并具有较高的安全文明施工意识。
3.4参加施工人员须听从现场指挥人员的调度安排。
3.5劳动力组织3.5.1参加作业人员的数量工种数量备注施工、技术人员2人专职安全员1人砼工20人砼施工、施工缝处理混凝土养护2人4.1施工中所用到的工器具、仪表在使用前应全面清点，并经检验合格，试用良好方可使用。
4.2所用工器具、仪表配具齐全，并能随时到位。
4.3施工工器具一览表名称规格数量备注线盘2个插入式振捣器50mm3台木抹子8套名称数量备注二氧化碳灭火器10只干粉灭火器5只6.1施工现场应做到“三通一平”,施工用水水质良好，满足养护用水要求。
施工电源满足施工机械的用电容量，并有良好的接地装置。
大体积砼的养护措施

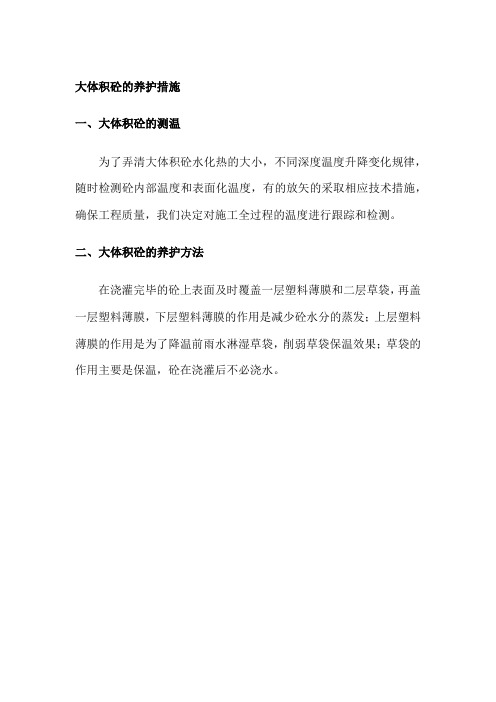

大体积砼的养护措施
一、大体积砼的测温
为了弄清大体积砼水化热的大小，不同深度温度升降变化规律，随时检测砼内部温度和表面化温度，有的放矢的采取相应技术措施，确保工程质量，我们决定对施工全过程的温度进行跟踪和检测。
二、大体积砼的养护方法
在浇灌完毕的砼上表面及时覆盖一层塑料薄膜和二层草袋，再盖一层塑料薄膜，下层塑料薄膜的作用是减少砼水分的蒸发；上层塑料薄膜的作用是为了降温前雨水淋湿草袋，削弱草袋保温效果；草袋的作用主要是保温，砼在浇灌后不必浇水。
大体积混凝土养护操作要点
大体积混凝土养护操作要点大体积混凝土是指体积大于3m³的混凝土结构，如大型桥梁、大坝、高层建筑等。
由于其体积大、质量重，在养护过程中需要特别注意，以保证混凝土的强度和耐久性。
下面将介绍大体积混凝土养护的操作要点。
1. 养护时间：大体积混凝土的养护时间一般较长，通常需要持续养护7天以上。
在养护过程中，要注意保持养护环境的稳定，如温度、湿度等，以确保混凝土的适度水化反应，提高强度。
2. 温度控制：大体积混凝土在初凝和硬化过程中，温度的控制非常重要。
一般来说，温度过高会导致混凝土过早干燥和裂缝产生，而温度过低则会影响混凝土的强度发展。
因此，在施工过程中，要采取措施控制混凝土的温度，如使用冷却剂、遮阳等。
3. 湿度控制：湿度对混凝土的养护同样重要。
如果湿度过低，会导致混凝土过早干燥和收缩，从而影响其强度和耐久性。
因此，在养护过程中，要保持混凝土表面湿润，可以使用覆盖物或喷水等方式，以提高养护效果。
4. 避免温度差异：大体积混凝土由于其体积大，容易产生内部温度差异，从而引起裂缝的产生。
为了避免这种情况的发生，可以在混凝土浇筑后采取保温措施，如覆盖保温棚或使用保温材料等，以减少温度差异。
5. 防止混凝土干裂：在养护过程中，要注意防止混凝土干裂。
可以通过加强养护措施，如覆盖保湿膜、喷水养护等，以保持混凝土的湿润状态，减少干燥收缩。
6. 精确测量湿度：为了确保混凝土养护的效果，需要精确测量混凝土的湿度。
可以使用湿度计等仪器进行测量，及时调整养护措施，保持适宜的湿度。
7. 注意养护剂的选择：在大体积混凝土的养护过程中，可以选择使用适当的养护剂。
养护剂可以提供保湿、防裂等功能，帮助提高混凝土的强度和耐久性。
8. 养护过程中的巡视检查：在养护过程中，要进行定期的巡视检查，及时发现和处理养护过程中的问题。
如发现裂缝、鼓泡、渗水等情况，要及时采取补救措施，以保证混凝土的质量。
9. 养护结束后的处理：大体积混凝土养护结束后，要进行适当的处理。
大体积混凝土的特种养护技术与保养措施
大体积混凝土的特种养护技术与保养措施引言大体积混凝土是指在工程中需要大型模板施工的混凝土结构，由于其体积庞大，容易出现开裂和变形等问题。
因此，为了确保大体积混凝土的耐久性和稳定性，特种养护技术和保养措施是非常重要的。
本文将介绍大体积混凝土的特种养护技术和保养措施。
特种养护技术初期养护1.湿润养护：在混凝土初凝后，应及时进行湿润养护。
采用覆盖湿布、喷水等方式，保持混凝土表面湿润，并避免强烈日照和风速较高的天气条件。
2.防止快速干燥：在炎热干燥条件下，特别需要采取措施防止混凝土快速干燥，如喷水保湿、覆盖湿布或聚乙烯薄膜等措施。
中期养护1.温度控制：通过加盖绝热材料、使用外加加热设备等方式，控制混凝土的温度在适宜范围内，避免过早或过快的温度降低，从而控制其开裂。
2.泥浆养护：采用泥浆养护的方式，将养护泥浆均匀涂抹在混凝土表面，形成保护层，防止水分蒸发和紫外线的照射。
后期养护1.涂膜养护：在混凝土完全凝固后，通过涂膜养护的方式，将防水涂料均匀涂抹在混凝土表面，形成保护层，防止水分渗透和化学腐蚀。
2.饱和养护：使用高压喷水等方式，使混凝土表面饱和养护，保持其湿润状态，防止龟裂和硫酸盐侵蚀。
保养措施控制混凝土的质量1.混凝土配比设计：在设计混凝土配合比时，应根据工程要求和环境条件合理确定水灰比、掺合比和配合比，以保证混凝土的强度和耐久性。
2.材料选择：选择优质的水泥、骨料和掺合料，避免使用劣质材料，以提高混凝土的品质和耐久性。
3.施工质量控制：严格按照施工规范和工序要求进行施工，保证混凝土的密实性和均匀性。
加强维护管理1.定期检查：定期对大体积混凝土结构进行检查，及时发现问题并采取措施修复，避免问题进一步扩大。
2.清洁保养：定期清洁混凝土表面，清除积尘和杂物，保持混凝土结构的整洁和美观。
3.表面修复：对出现的裂缝、空鼓和损坏部位进行修复，防止水分渗透和进一步破坏。
大体积混凝土的特种养护技术和保养措施对于确保其耐久性和稳定性至关重要。
大体积混凝土浇注及养护方案
大体积混凝土浇注及养护方案Final revision by standardization team on December 10, 2020.大体积砼浇筑方案及养护措施大体积混凝土施工最大的难题是开裂，即贯穿开裂和表面开裂，所以在其浇筑和养护过程中要采取必要措施，防止其开裂。
一、大体积砼浇注方案1、首先在进行配合比时应以以下几个方面考虑：①用中低热水泥。
②尽量减低水泥用量③降低水灰比及单位用水量④降低砂率⑤选用优质缓凝减水剂⑥掺入粉煤灰⑦尽可能选择粒径大一些的骨料。
2、混凝土的浇筑方法可采用分层连续浇筑或推移式连续浇筑（如图1所示，图中的数字为浇筑先后次序），不得随意留施工缝，并符合下列规格：⑴混凝土的摊铺厚度应根据所用振捣器的作用深度及混凝土的和易性确定。
当采用泵送混凝土时，混凝土的摊铺厚度宜不大于600mm；当采用非泵送混凝土时，混凝土的摊铺厚度不大于400mm；⑵分层连续浇筑或推移式连续浇筑，其层间的间隔时间应尽量缩短，必须在前层混凝土初凝之前，将其次层混凝土浇筑完毕。
层间最长的时间间隔应不大于混凝土的初凝时间，混凝土的初凝时间应通过试验确定。
当层间间隔时间超过混凝土的初凝时间时，层面应按施工缝处理。
对于工程量较大、浇筑面积也大、一次连续浇筑层厚度不大，且浇筑能力不足时的混凝土工程，宜采用推移式连续浇筑法。
分层连续（a）（b）图1混凝土浇筑方法（a）分层连续浇筑；（b）推移式浇筑浇筑法是目前大体积混凝土施工中普遍采用的方法。
分层连续浇筑一是便于振捣，易保证混凝土的浇筑质量；二是可利用混凝土层面散热。
对降低大体积混凝土浇筑块的温升有利。
另外。
对分层浇筑的层面间隔时间作了规定，防止因间隔时间过长产生“冷缝”。
层间的间隔时间是以混凝土的初凝时间为准的，当由于意外情况层面间隔时间超过混凝土初凝时间时，应按施工缝处理。
3、大体积混凝土施工采取分层浇筑混凝土时，水平施工缝的处理应符合下列规定：⑴清除浇筑表面的浮浆、软弱混凝土层及松动的石子，并均匀的露出粗骨料；⑵在上层混凝土浇筑前，应用压力水冲洗混凝土表面的污物，充分湿润，但不得有积水；⑶对非泵送及低流动度混凝土，在浇筑上层混凝土时，应采取接浆措施。
大体积混凝土养护措施(二)
大体积混凝土养护措施（二）引言概述：大体积混凝土是指体积大于3m³的混凝土，由于其施工量大，暴露表面积大，养护措施尤为重要。
本文将介绍大体积混凝土养护的五个主要方面，包括保温养护、湿养护、防止干燥收缩、防止温度裂缝和强度养护。
正文：1. 保温养护：- 在冬季施工中使用保温被等材料覆盖混凝土表面。
- 在夏季高温时，使用遮阳网遮挡阳光照射。
- 控制浇注混凝土的温度，保持温度在指定范围内。
2. 湿养护：- 在混凝土硬化早期，保持表面湿润，可以使用喷水、喷雾等方法进行。
- 避免混凝土表面出现裂缝和龟裂。
- 在湿润养护的同时，要保证混凝土内部充分湿润。
3. 防止干燥收缩：- 在混凝土浇筑后，及时采取措施防止过快的干燥收缩。
- 在养护期间，覆盖混凝土表面防止水分蒸发过快。
- 使用减缩剂，减少混凝土收缩率。
4. 防止温度裂缝：- 控制大体积混凝土的温度变化，避免快速温度变化引起的裂缝。
- 在施工过程中控制混凝土温度的升降速度。
- 使用盖板覆盖混凝土表面，防止温度差异较大的部位裂缝。
5. 强度养护：- 养护期间避免荷载施加于混凝土上。
- 根据混凝土强度发展规律，合理控制养护时间。
- 在养护期间进行有效的养护保护，防止外部因素对混凝土强度的影响。
总结：大体积混凝土的养护措施十分重要，通过保温养护、湿养护、防止干燥收缩、防止温度裂缝和强度养护等五个方面的措施，可以有效提高混凝土的质量和强度，确保施工质量和使用寿命。
在实际的工程应用过程中，需要根据具体情况灵活运用这些措施，以达到最佳的养护效果。
大体积混凝土养护方案
大体积混凝土养护方案一、工程概述在本次工程中，涉及到大体积混凝土的施工，其浇筑体积较大，结构厚实，水泥水化热释放比较集中，内部升温较快。
为确保混凝土的质量和结构的稳定性，特制定本养护方案。
二、养护目的大体积混凝土养护的主要目的是控制混凝土的内外温差，防止混凝土出现裂缝，保证混凝土的强度和耐久性。
通过合理的养护措施，使混凝土在适宜的温度和湿度环境下逐渐硬化，减少混凝土的收缩和变形。
三、养护准备1、人员准备安排专门的养护人员，负责混凝土养护的具体操作和监督。
养护人员应具备一定的施工经验和责任心。
2、材料准备准备足够的塑料薄膜、草帘、麻袋等保湿保温材料。
3、设备准备配备温度计、湿度计等监测设备，以及浇水设备，如水管、喷头等。
四、养护时间大体积混凝土的养护时间应不少于 14 天。
在混凝土浇筑完成后的12 小时内，应开始进行养护工作。
五、养护方法1、保湿养护在混凝土表面覆盖塑料薄膜，保持混凝土表面的湿度，防止水分蒸发过快。
塑料薄膜应紧贴混凝土表面，交接处应重叠覆盖，确保混凝土表面始终处于湿润状态。
2、保温养护在塑料薄膜上覆盖草帘或麻袋等保温材料，以减少混凝土表面的热量散失，控制混凝土的内外温差。
保温材料的厚度应根据混凝土的厚度和环境温度进行计算确定。
3、浇水养护根据混凝土表面的干湿情况，适时浇水，保持混凝土表面湿润。
浇水时应避免水流过大，冲坏混凝土表面。
六、温度监测1、监测点布置在混凝土内部不同深度和表面设置温度监测点，监测点的布置应具有代表性。
2、监测频率在混凝土浇筑后的前 7 天，每隔 4 小时监测一次温度；7 天后，每隔 8 小时监测一次温度。
3、温度控制当混凝土内部与表面的温差超过 25℃时，应及时采取加强保温或降温措施，如增加保温材料厚度或在混凝土表面喷水降温。
七、注意事项1、养护期间，应严禁在混凝土表面上行走、堆放重物或施加振动荷载。
2、养护用水应与混凝土拌制用水相同，水温应与混凝土表面温度相近，避免因水温过低导致混凝土表面温度骤降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大体积混凝土养护措
施
大体积混凝土养护措施
随着高层建筑与大型设备基础日益增多，大体积混凝土的应用也日益广泛。
大体积混凝土断面大、水泥用量多，水泥水化后释放的水化热会使混凝土产生较大的温度应力和收缩应力，导致混凝土产生表面裂缝和贯穿性裂缝，影响结构的整体性、耐久性和防水抗渗性。
因此在大体积混凝土浇筑前应进行裂缝控制计算，估算混凝土浇筑后可能产生的最大水化热温升值、温度差和温度收缩应力，以便在施工中采取有效的技术措施。
大体积混凝土浇筑采取的技术措施应着重于降低混凝土内部的最高温度、延缓降温速率、减小内外温差、减小混凝土收缩、提高混凝土极限拉伸力及改善约束条件等方面。
常用的技术措施有以下几点。
(1)降低水泥水化热①选用中低水化热的水泥，如矿渣硅酸盐水泥、火山灰硅酸盐水泥或粉煤灰水泥等。
②尽量选用级配良好的集料，大量掺加粉煤灰等掺和料，充分利用混凝土的后期强度，减少水泥用量，每立方米混凝土每减少10kg水泥用量，混凝土水化温度将降低1℃。
③在混凝土内部预埋冷却水管，通人循环冷却水带走热量。
(2)降低混凝土入模温度①夏季砂石材料应避免阳光直晒，并可喷冷水雾或冷气预冷；用低温水或冰水搅拌混凝土；运输过程中也应避免日晒。
②保证模内通风，加速模内热量散发。
③掺入缓凝型减水剂，避免水化热集中产生。
(3)加强施工中温度控制①混凝土浇筑后，要保温保湿长期养护，缓慢降温，避免混凝土内外温度、湿度梯度过大。
②加强测温控温，及时调整保温养护措施，将混凝土内外温度差控制在25℃以下。
③合理安排施工顺序，使浇筑的混凝土均匀上升，避免过大高差。
(4)改善约束条件①分层分块浇筑，合理设置施工缝及后浇带，以放松约束条件并减少水化热的聚集。
②对大体积混凝土基础，可在与岩石地基或混凝土垫层
之间设置滑动层(隔离层)，如刷沥青、铺卷材等，以消嵌固作用，释放约束力。
(5)提高混凝土的极限拉伸强度①选择良好级配的粗集料，严格控制砂石含泥量，可掺入适量的膨胀剂，振捣要密实。
②根据大体积混凝土形状，在易发生裂缝部位增配构造钢筋，承受收缩拉应力。
什么叫做假凝?
新拌混凝土的假凝是怎样造成的? 假凝现象是指水泥的一种不正常的早期固化，发生在水泥用水拌合的头几分钟内。
假凝和快凝是不同的，前者不发生大量的热量，而且经剧烈搅拌，水泥浆又可恢复塑性，并达到正常凝结，对强度亦无不利影响，但是给施工却带来许多的困难。
一般认为，假凝的主要原因是由于水泥粉磨时受到高温(有时超过150℃)影响，使部分二水石膏脱水生成半水石膏(Cas02˙½H20)，当水泥调水后，它们又重新水化为二水石膏并析出晶体，在水泥浆中形成二水石膏的结构网，从而引起水泥浆的固化。
但由于不是水泥组成的水化，所以不像快凝那样放出大量的热。
这种假凝的水泥浆经剧烈搅动破坏二水石膏的结构网后，水泥浆又能恢复原来的塑性状态。
混凝土养护
混凝土养护有两个目的：一是创造使水泥得以充分水化的条件，加速混凝土硬化；二是防止混凝土成型后因日晒、风吹、干燥、寒冷等自然因素的影响
而出
现超出正常范围的收缩、裂缝及破坏等现象。
混凝土的标准养护条件为温度(20± 3)℃，相对湿度保持90％以上，时间28d。
在实际工程中一般无法保证标准养护条件，而只能采取措施在经济实用条件下取得尽可能好的养护效果。
混凝土养护从大的范围可分为自然养护与加热养护两类。
混凝土的自然养护就是利用平均气温高于+5℃的自然条件，用适当的材料对混凝土表面加以覆盖并浇水，使混凝土在一定的时间内保持水泥水化作用所需要的适当温度和湿度条件，正常增长强度。
混凝土自然养护的方法及要点如下：
①应在浇筑完毕后的12h内对混凝土加以覆盖和浇水，具体而言，初凝后可以覆盖，终凝后开始浇水。
混凝土强度未达到1．2N／mm2以前不得上人踩踏或安装模板及支架。
②覆盖物可用麻袋片、草帘、竹帘、锯末、砂及炉渣等，浇水次数以使混凝土保持湿润为准，养护用水应与拌制用水相同。
大面积结构如地坪、楼板、屋面等可以蓄水养护。
当日平均气温低于5℃时不得浇水。
③混凝土的浇水养护时间，对采用硅酸盐水泥、普通硅酸盐水泥拌制的混凝土不少于7d；对掺用缓凝型外加剂、有抗渗性要求、掺加矿渣及粉煤灰拌制的混凝土不少于14d，时间长一点更好。
④有条件时可以采用塑料布覆盖养护，混凝土敞露的表面应全部覆盖严密，并保持塑料布内有凝结水。
⑤在缺水地区或混凝土表面不便浇水或覆盖塑料布时，可涂刷薄膜养生液，以防止混凝土内部水分蒸发，以此进行养护。
薄膜养生液是一类可成膜的溶液，涂刷在混凝土表面上，溶剂挥发后凝结成一层膜，隔断混凝土内水分的蒸发路径，达到养护目的。
⑥混凝土在养护过程中，如发现遮盖不全，浇水不足，以致表面泛白或出现细小干缩裂缝时，应立即仔细遮盖，充分浇水，加强养护，并延长浇水日期加以补救。
混凝土的碳化
拌和混凝土时，硅酸盐水泥的主要成份CaO水化作用后生成Ca（OH）2，它在水中的溶解度低，除少量溶于孔隙液中，使孔隙液成为饱和碱性溶液外，大部分以结晶状态存在，成为孔隙液保持高碱性的储备，它的PH值为12.5～13.5。
空气中的CO2气体不断地透过混凝土中未完全充水的粗毛细孔道，气相扩散到混凝土中部分充水的毛细孔中，与其中的孔隙液所溶解的Ca(OH)2进行中和反应。
反应产物为CaCO3和H2O，CaCO3溶解度低，沉积于毛细孔中。
该反应式为：
Ca（OH）2+CO2→CaCO3↓+H2O
反应后，毛细孔周围水泥石中的羟钙石补充溶解为Ca2+和OH-，反向扩散到孔隙液中，与继续扩散进来的CO2反应，一直到孔隙液的PH值降为8.5～9.0时，这层混凝土的毛细孔中才不再进行这种中和反应，此时即所谓“已碳化”。
确切地说，碳化应称为碳酸盐化。
另外，凡是能与Ca（OH）2进行中和反应的一切酸性气体，如SO2、SO3、H2S以至于气相HCI等，均能进行上述中和反应，使混凝土碱度降低，故混凝土碳化应广义地称为“中性化”。
混凝土表层碳化后，大气中的CO2继续沿混凝土中未完全充水的毛细孔道向混凝土深处气相扩散，更深入地进行碳化反应。
（注：“碳酸气”和”含碳酸的水”“与混凝土中氢氧化钙作用”机理和效果都是不一样的。
不能都叫做碳化。
碳化是特指潮湿空气中的二氧化碳扩散侵入混凝土中与氢氧化钙反应生成碳酸钙的反应，又称碳酸盐化，日本叫作中性化。
在水下的混凝土是不受碳化作用的。
水中溶解的二氧化碳与混凝土的作用是一
种侵蚀作用，效果是形成碳酸氢钙而被溶出，是一种溶析性破坏。
但是并不是水中只要有二氧化碳都有侵蚀性，那些与水中碳酸氢钙相平衡的二氧化碳没有侵蚀性，称作平衡二氧化碳，其余的才是侵蚀性二氧化碳。
）
影响混凝土碳化的因素
大气中结构混凝土的碳化通常是一个缓慢过程。
碳化速度取决于混凝土渗透性与大气的CO2浓度。
环境条件
因为碳化是液相反应，十分干燥的混凝土即一直处于相对湿度低于25%空气中的混凝土很难碳化；在空气湿度50%～75%的大气中，不密实的混凝土最容易碳化；但在相对湿度>95%的潮湿空气中或在水中的混凝土反而难以碳化，这是因为混凝土含水时透气性小，碳化慢；在湿度相同时，风速愈高、温度愈高，混凝土碳化也愈快；混凝土碳化速度与空气中CO2浓度的平方根成正比。
水泥品种
一般说来，普通硅酸盐水泥要比早强硅酸盐水泥碳化稍快，掺混合材的水泥碳化速度更快，混合材掺量越大，碳化速度越快。
掺用优质减水剂或引气剂，可以大大改善混凝土的和易性，减小水灰比，降低混凝土的透气性能，使碳化减慢。
骨料种类
混凝土中的骨料本身一般比较坚硬、密实，总的说来，天然砂、碎石基本没有透气性，因此混凝土的碳化主要通过水泥浆体进行。
水灰比
混凝土的碳化速度与它的透气性有很密切的关系，混凝土的透气性越小，碳化进行越慢。
水灰比小的混凝土由于水泥浆的组织密实，透气性小，因而碳化速度就慢。
同理，单位水泥用量多的混凝土碳化较慢。
浇筑与养护质量
密实的混凝土表层孔隙很小，易从潮湿的空气中吸取水分而充满水，故不易碳化；欠密实的混凝土表层中大孔隙内无水，CO2可以由气相扩散到充满水的毛细孔隙而完成碳化。
所以越是密实的混凝土其抗碳化能力越高。
混凝土浇筑与养护质量是影响混凝土密实性的一个重要因素。
如果混凝土浇筑时不规范，特别是振捣不密实，以及养护方法不当、养护时间不足时，就会造成混凝土内部毛细孔道粗大，且大多相互连通，严重时会引起混凝土再现蜂窝、裂缝等缺陷，使水、空气、侵蚀性化学物质沿着粗大的毛细孔道或裂缝进入混凝土内部，从而加速混凝土的碳化。
