大体积混凝土养护措施论文
混凝土养护技术探讨3篇
混凝土养护技术探讨第一篇：混凝土养护技术的重要性混凝土是现代建筑中最为重要的材料之一，它由水泥、砂子、石子等物质组成，具有硬度高、耐久性强等特点。
然而，混凝土在施工过程中往往需要经过养护，以确保其质量和强度，因此混凝土养护技术非常重要。
混凝土养护的目的是让混凝土在固化过程中保持充足的湿度，以保证混凝土内水泥充分反应并形成强度。
如果混凝土在养护期间遭受过度干燥或缺乏水分，将会导致其强度削弱，从而影响建筑的使用寿命和安全性。
混凝土养护技术是建筑工程中必不可少的一项技术，施工人员需要了解养护期间的注意事项，实施适当的养护措施。
养护期间需要避免混凝土表面受到直接阳光照射和风吹，需要定时进行保湿和喷水，以提高混凝土表面的湿度。
总之，混凝土养护技术是确保混凝土品质和强度的关键措施，对于建筑的稳定和安全性具有非常重要的作用，需要施工人员认真对待。
第二篇：混凝土养护技术的注意事项混凝土养护技术需要注意以下几个方面：1.保湿：在混凝土浇筑后，需要保证混凝土表面湿度，以充分发挥混凝土自身的硬化作用。
因此在浇筑后需要及时进行喷水或覆盖湿布、湿麻袋等材料，确保混凝土表面不会干裂。
2.避免阳光暴晒：在浇筑后的养护期间，需要避免混凝土表面暴露在阳光下，以避免混凝土表面温度异常升高，导致强度降低。
可以采用搭建遮阳棚的方式，或者在混凝土表面覆盖遮阳材料。
3.逐渐降低养护措施：混凝土在养护期间的强度会不断增强，因此在养护过程中需要逐渐降低保湿措施，直至养护完全结束。
这可以通过减小混凝土表面覆盖的保湿材料面积、缩短保湿时间等方式逐渐进行。
4.注意混凝土表面清洁：养护期间需要定期清洁混凝土表面，以去除混凝土表面的灰尘、污物等杂质，以保证混凝土表面保持湿润的状态。
总之，混凝土养护需要制定合理的施工方案和养护措施，施工人员需要重视养护工作，细心负责，确保混凝土能够顺利固化并达到预期的强度和稳定性。
第三篇：混凝土养护的注意事项和方法混凝土养护需要注意以下方面并采取相应的养护方法：1.在混凝土浇筑后需要及时进行保湿，可以采用喷水、覆盖湿布、湿麻袋等方式，确保混凝土表面充分湿润。
混凝土的施工和养护论文
1 绪论混凝土是由水泥、砂、石和水拌合后，水泥水化反响形成凝胶，将砂、石胶结而成具有一定强度的固体复合材料。
其部构造为：水和水泥作用形成水泥浆，水泥浆包裹在砂的外表，并填充于砂的空隙中成为砂浆，砂浆又包裹在石子的外表，并填充砂子的空隙。
水泥浆将砂、石结实地胶结为一整体，使混凝土具有所需的强度、耐久性等性能。
混凝由于土自身的特殊性能在水利水电工程、桥梁工程等土木工程领域发挥着极其重要作用。
但是混凝土原材料质量、混凝土配合比、混凝土的搅拌和输送、混凝土浇筑、养护及拆模等施工工艺对混凝土质量有较大的影响，施工过程中需对其进展严格的质量控制，已经成为举世瞩目的问题。
由于水泥和混凝土技术的开展和进步,有些传统的养护方法现已不能完全适用或局部不能适用。
混凝土的开场浇水保湿时间应予提前,应做"尽早及时",养护保湿持续时间应做到"足够和适可而止";养护过程中,为保证混凝土构造断面上的温度梯度、升温速率、降温速率适宜及具有较小的最高温度和致裂温度,应在混凝土于半流动状态及塑性阶段实施冷却处理,而在最高温度时加以覆盖并开场保温,并于硬化开场至最高温度到达之间注意防止"热震"的发生。
混凝土是当代最主要的土木工程材料之一。
混凝土具有原料丰富，价格低廉，生产工艺简单的特点，因而使其用量越来越大。
同时混凝土还具有抗压强度高，耐久性好，强度等级围宽等特点。
这些特点使其使用围十分广泛，不仅在各种土木工程中使用，就是造船业，机械工业，海洋的开发，地热工程等，混凝土也是重要的材料。
混凝土是一种充满生命力的建筑材料。
随着混凝土组成材料的不断开展，人们对材料复合技术认识不断提高。
对混凝土的性能要求不仅仅局限于抗压强度，而是在立足强度的根底上，更加注重混凝土的耐久性、变形性能等综合指标的平衡和协调。
混凝土各项性能指标的要求比以前更明确、细化和具体。
同时，建筑设备水平的提升，新型施工工艺的不断涌现和推广，使混凝土技术适应了不同的设计、施工和使用要求，开展很快。
大体积混凝土施工论文

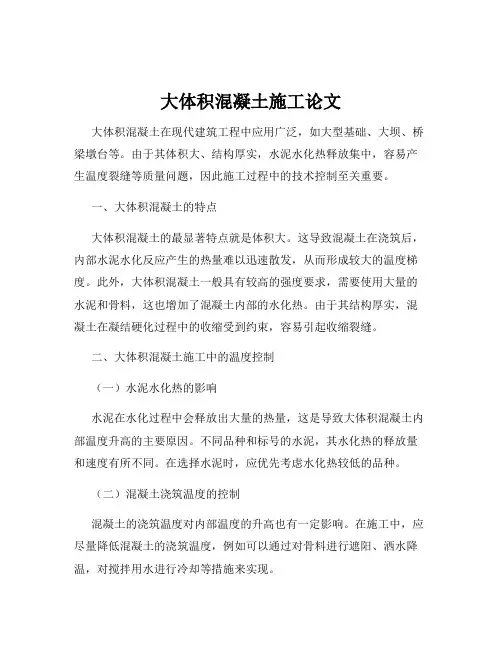

大体积混凝土施工论文大体积混凝土在现代建筑工程中应用广泛，如大型基础、大坝、桥梁墩台等。
由于其体积大、结构厚实，水泥水化热释放集中，容易产生温度裂缝等质量问题，因此施工过程中的技术控制至关重要。
一、大体积混凝土的特点大体积混凝土的最显著特点就是体积大。
这导致混凝土在浇筑后，内部水泥水化反应产生的热量难以迅速散发，从而形成较大的温度梯度。
此外，大体积混凝土一般具有较高的强度要求，需要使用大量的水泥和骨料，这也增加了混凝土内部的水化热。
由于其结构厚实，混凝土在凝结硬化过程中的收缩受到约束，容易引起收缩裂缝。
二、大体积混凝土施工中的温度控制（一）水泥水化热的影响水泥在水化过程中会释放出大量的热量，这是导致大体积混凝土内部温度升高的主要原因。
不同品种和标号的水泥，其水化热的释放量和速度有所不同。
在选择水泥时，应优先考虑水化热较低的品种。
（二）混凝土浇筑温度的控制混凝土的浇筑温度对内部温度的升高也有一定影响。
在施工中，应尽量降低混凝土的浇筑温度，例如可以通过对骨料进行遮阳、洒水降温，对搅拌用水进行冷却等措施来实现。
（三）混凝土内部温度的监测与控制在大体积混凝土施工中，必须进行温度监测。
常用的测温方法有热电偶法和电阻温度计法。
通过监测混凝土内部的温度变化，可以及时调整养护措施，如覆盖保温材料或进行通水冷却，以控制混凝土内部与表面的温差在允许范围内。
三、大体积混凝土施工中的材料选择（一）水泥选用低水化热的水泥品种，如矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等。
（二）骨料粗骨料应选用粒径较大、级配良好的石子，以减少水泥用量和混凝土的收缩。
细骨料宜采用中砂，其细度模数应在 23 以上。
（三）外加剂为了减少水泥用量、降低水化热、改善混凝土的和易性和可泵性，可以适量添加外加剂，如缓凝剂、减水剂等。
（四）掺和料粉煤灰、矿渣粉等掺和料的掺入可以降低混凝土的水化热，提高混凝土的耐久性。
四、大体积混凝土施工中的浇筑与振捣（一）浇筑方案的选择根据混凝土的工程量、结构特点和现场条件，可以选择分层浇筑、分段浇筑或斜面分层浇筑等方案。
大体积混凝土降低温差措施论文

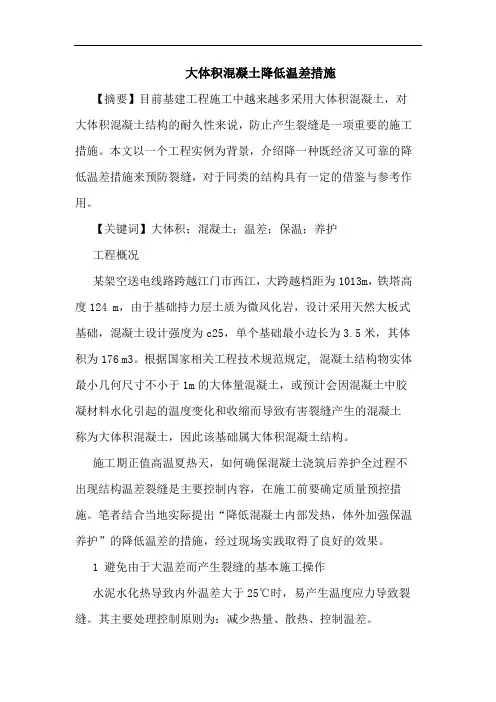

大体积混凝土降低温差措施【摘要】目前基建工程施工中越来越多采用大体积混凝土，对大体积混凝土结构的耐久性来说，防止产生裂缝是一项重要的施工措施。
本文以一个工程实例为背景，介绍降一种既经济又可靠的降低温差措施来预防裂缝，对于同类的结构具有一定的借鉴与参考作用。
【关键词】大体积；混凝土；温差；保温；养护工程概况某架空送电线路跨越江门市西江，大跨越档距为1013m，铁塔高度124 m，由于基础持力层土质为微风化岩，设计采用天然大板式基础，混凝土设计强度为c25，单个基础最小边长为3.5米，其体积为176 m3。
根据国家相关工程技术规范规定, 混凝土结构物实体最小几何尺寸不小于1m的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土称为大体积混凝土，因此该基础属大体积混凝土结构。
施工期正值高温夏热天，如何确保混凝土浇筑后养护全过程不出现结构温差裂缝是主要控制内容，在施工前要确定质量预控措施。
笔者结合当地实际提出“降低混凝土内部发热，体外加强保温养护”的降低温差的措施，经过现场实践取得了良好的效果。
1 避免由于大温差而产生裂缝的基本施工操作水泥水化热导致内外温差大于25℃时，易产生温度应力导致裂缝。
其主要处理控制原则为：减少热量、散热、控制温差。
1.1 首先要正确选择大体积混凝土的浇筑方案应采用分层浇筑，保证在下层混凝土初凝前将上层混凝土浇筑完毕。
分层浇筑方式有三种：全面分层、分段分层、斜面分层。
1.1.1 全面分层：从短边开始，向长向浇筑。
浇筑层厚度一般不大于振捣棒作用部分长度的1.25倍，常用的插入式振捣棒作用有效长度为450mm；1.1.2 分段分层：当结构的厚度较小而面积或长度较大时采用；1.1.3 斜面分层：混凝土振捣工作从浇筑层下端开始逐渐上移。
1.2 大体积混凝土的振捣采取振动棒分层分段振捣，振动棒一般垂直插入，并插入到下层尚未初凝的混凝土中50～100mm,促使上下层相互结合。
建筑工程大体积混凝土温控措施及施工技术的探讨论文(共12篇)

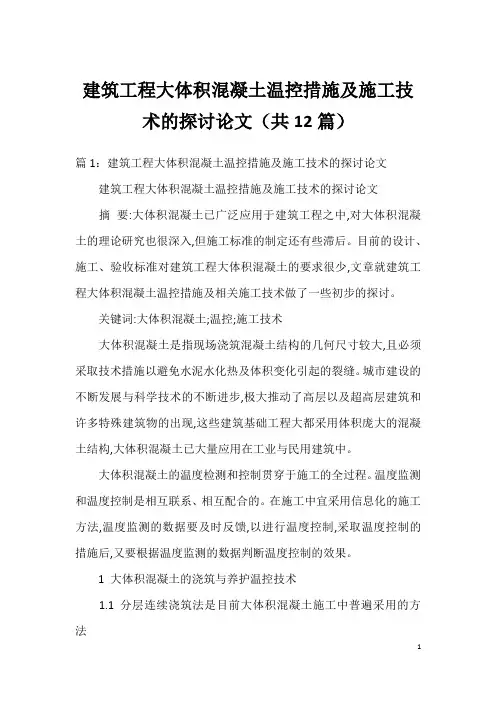

建筑工程大体积混凝土温控措施及施工技术的探讨论文（共12篇）篇1：建筑工程大体积混凝土温控措施及施工技术的探讨论文建筑工程大体积混凝土温控措施及施工技术的探讨论文摘要:大体积混凝土已广泛应用于建筑工程之中,对大体积混凝土的理论研究也很深入,但施工标准的制定还有些滞后。
目前的设计、施工、验收标准对建筑工程大体积混凝土的要求很少,文章就建筑工程大体积混凝土温控措施及相关施工技术做了一些初步的探讨。
关键词:大体积混凝土;温控;施工技术大体积混凝土是指现场浇筑混凝土结构的几何尺寸较大,且必须采取技术措施以避免水泥水化热及体积变化引起的裂缝。
城市建设的不断发展与科学技术的不断进步,极大推动了高层以及超高层建筑和许多特殊建筑物的出现,这些建筑基础工程大都采用体积庞大的混凝土结构,大体积混凝土已大量应用在工业与民用建筑中。
大体积混凝土的温度检测和控制贯穿于施工的全过程。
温度监测和温度控制是相互联系、相互配合的。
在施工中宜采用信息化的施工方法,温度监测的数据要及时反馈,以进行温度控制,采取温度控制的措施后,又要根据温度监测的数据判断温度控制的效果。
1 大体积混凝土的浇筑与养护温控技术1.1 分层连续浇筑法是目前大体积混凝土施工中普遍采用的方法分层连续浇筑优点:①便于振捣,易保证混凝土的浇筑质量;②可利用混凝土层面散热,对降低大体积混凝土浇筑块的温升有利。
1.2 大体积混凝土温度控制的参数(1)混凝土的浇筑温度不宜超过28℃。
(2)混凝土内部与表面的温度之差不宜超过25℃,混凝土的温度骤降不应超过10℃。
1.3 每次混凝土浇筑完毕后,应及时按温控技术措施的要求进行保温养护(1)铺设完保温层之后,根据实际情况选取保温材料进行覆盖,塑料薄膜、麻袋、草帘、土、砂等都可作为保温材料,要经过计算确定保温层的总厚度。
(2)大体积混凝土浇筑完成并其收水后,外露表面可选用塑料薄膜、养护纸以及喷涂养护液等保温材料。
有的保温材料配合使用能取得良好效果,比如塑性薄膜和浸湿的吸水性织物(麻袋、帆布等)配合,可使混凝土中的'水分得以保持,并使其表面水分均匀分布,避免流淌水产生的混凝土表面斑纹。
大体积混凝土施工论文
大体积混凝土施工与措施摘要：简要介绍了建筑建筑大体积砼的特点及对大体积砼砼工程的研究中所取得的成就，介绍了大体积砼结构裂缝产生的原因,并以材料、施工、设计、和维护四个方面进行综合解决,并提出了预防和和减少砼裂缝的一般方法和施工中所要注意的几个问题。
关键词：大体积砼、裂缝、预防、控制目录一、建筑工程大体积混凝土的特性第2页二、大体积混凝土的施工第4页三、防止大体积混凝土裂缝的主要措施第9页四、小结第12页五、参考文献第14页一、建筑工程大体积混凝土的特性对于大体积混凝土，目前国内尚无一个确切的定义。
日本建筑学会标准（JASS5）规定：“结构断面最小厚度在80㎝以上，同时水化热引起混凝土内部的最高温度与外界气温之差预计超过25°C的混凝土，称为大体积混凝土"。
美国混凝土学会（ACI）规定:“任何就地浇筑的大体积混凝土,其尺寸之大，必须要求采取措施解决水化热及随之引起的体积变形问题,以最大限度减少开裂"。
近十几年来，由于高层建筑的发展，其基础多采用了箱基、筏基等大体积混凝土，具有以下几个特点：（1）混凝土设计强度较高,单方水泥用量较多，水化热引起的混凝土内部温度较一般混凝土要大的多；（2）结构断面内配筋较多，整体性要求较高；（3)基础结构大多埋置地下,虽然受外界温度变化的影响较小，但要求抗渗性能较高.因此，如何控制混凝土的内外温差和温度变形而造成的裂缝，提高混凝土的抗渗、抗裂和抗侵蚀性能，是建筑工程大体积混凝土施工中的一个关键问题。
对大体积混凝土的温度控制,目前国内尚无正式规定，过去曾提出内外温差应控制在20°C以内，近年来南方一些地区规定控制在25°C以内.宝钢工程的大体积混凝土施工，温度控制在30°C从国内的施工实践来看：混凝土的温升和温差与表面系数有关,单面散热的结构断面最小厚度在75㎝以上,双面散热在100㎝以上，水化热引起的混凝土内外最高温差预计超过25°C的混凝土结构，可按大体积混凝土施工。
大体积混凝土浇筑养护技术措施论文
浅谈大体积混凝土浇筑养护的技术措施【摘要】结构厚实，混凝土量大，工程条件复杂（一般都是地下现浇钢筋混凝土结构），施工技术要求高，水泥水化热较大（预计超过25度），易使结构物产生温度变形。
混凝土浇筑完成后，为了保证已浇筑好的混凝土在规定龄期内达到设计要求的强度和耐久性，并防止产生收缩裂缝，必须认真作好养护工作。
【关键词】大体积混凝土；养护；措施前言：现代建筑中时常涉及到大体积混凝土施工，如高层楼房基础、大型设备基础、水利大坝等。
它主要的特点就是体积大，一般实体最小尺寸大于或等于1m.它的表面系数比较小，水泥水化热释放比较集中，内部温升比较快。
混凝土内外温差较大时，会使混凝土产生温度裂缝，影响结构安全和正常使用。
所以必须从根本上分析它，来保证施工的质量。
1 工程概况：主楼东西向长128m，南北向长64m，两个方向均未设伸缩缝。
2 养护措施：混凝土养护是混凝土施工中的一项关键环节，尤其是对于综合管理中心这样“超长、不设缝”的结构，养护的好及持续时间长对混凝土收缩裂纹起很大作用，更是对提高混凝土前期强度尤为重要，所以从项目经理到操作人员要引起高度重视，为了把混凝土养护这一施工环节作到实处，特制定如下措施：混凝土养护技术措施为了保证已浇筑好的混凝土在规定龄期内达到设计要求的强度和耐久性，并防止产生收缩裂缝，必须认真作好养护工作，特制订如下技术措施：2.1 夏秋季施工利用平均气温高于5℃的自然条件,用麻袋对框架梁板柱混凝土表面加以覆盖并浇水润湿,使混凝土在一定的时间内保持水泥水化作用所需要的温度和湿度条件.覆盖浇水养护应符合下列规定:覆盖浇水养护应在混凝土浇筑完毕后12h内进行.根据施工图的设计要求,混凝土的浇水养护时间为20天.浇水次数应根据保持混凝土处于湿润状态来确定.混凝土的养护用水宜与拌制水相同.当日平均气温低于5℃时不得浇水.混凝土在养护过程中,如发现遮盖不好,浇水不足以至表面泛白或出现干缩细小裂缝时,必须立即仔细加以遮盖,加强养护工作,充分浇水并延长浇水日期,加以补救.筏板混凝土养护温差控制在25℃以内，试验员要根据埋设的测温管每日作好测温工作，随时监控混凝土的内外温差。
大体积混凝土施工论文
浅谈大体积混凝土施工一、前言混凝土是建筑工程中常用的一种材料，其具有施工方便、强度高、耐久性好等优点。
而大体积混凝土施工则是指在建筑物结构中采用大量混凝土浇筑的施工方式。
大体积混凝土施工不仅要求施工技术水平高超，还需要注意施工过程中的各种问题。
本文将从大体积混凝土施工方案的角度出发，探讨该施工方式的优点和缺点，以及如何保证施工质量和安全。
二、大体积混凝土施工方案1.准备工作在大体积混凝土施工之前，需要对施工现场进行全面的准备工作。
首先，需要对施工现场进行清理和平整，保证施工区域无明显凸凹和杂物。
其次，还需要制定详细的施工计划，明确施工流程和时间节点，以便于控制工程进度。
此外，还需要准备相应的设备和材料，如混凝土搅拌机、泵车、模板、钢筋等。
2.混凝土浇筑大体积混凝土浇筑是整个施工过程中最为关键的一个环节。
在浇筑前，需要先将搅拌好的混凝土放入模板中，并对其进行振捣和压实。
同时，还需要根据设计要求和施工现场实际情况确定浇筑顺序和方法，以确保混凝土的质量和稳定性。
在浇筑过程中，还需要对模板进行严密的监控和管理，避免出现裂缝或变形等问题。
3.后期养护大体积混凝土浇筑后还需要进行后期养护工作。
养护的目的是提高混凝土的强度和耐久性。
一般来说，养护时间需要达到28天以上才能达到最佳效果。
在养护期间，还需要对模板进行定期检查和维护，保持其干燥、清洁和稳定。
此外，还需要对养护环境进行严格控制，防止出现温度、湿度等问题影响混凝土的性能。
三、大体积混凝土施工的优缺点分析大体积混凝土施工的优点主要表现在以下几个方面：1.施工效率高。
大体积混凝土施工一次性浇筑量大，可以大大减少人工作业量，提高工作效率。
2.结构稳定可靠。
大体积混凝土浇筑后形成的结构具有较高的密实度和强度，能够承受较大的荷载和变形力。
3.节约资源。
大体积混凝土采用一次浇筑的方式可以减少水泥、砂石等材料的使用量，从而节约资源。
4.环保节能。
大体积混凝土施工不需要多次搬运和转移材料，减少了运输和能源消耗，符合环保节能的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试论大体积混凝土养护措施
【摘要】我国的高层建筑和大型设备基础在占据建筑市场的半壁江山，大体积混凝土的应用也日益广泛。
本文主要阐述了大体积混凝土的养护措施。
【关键词】假凝养护碳化碳化因素
中图分类号：tv544+.91文献标识码： a 文章编号：
【正文】我国的高层建筑和大型设备基础在占据建筑市场的半壁江山，大体积混凝土的应用也日益广泛。
大体积混凝土断面大、水泥用量多，水泥水化后释放的水化热会使混凝土产生较大的温度应力和收缩应力，导致混凝土产生表面裂缝和贯穿性裂缝，影响结构的整体性、耐久性和防水抗渗性。
因此在大体积混凝土浇筑前应进行裂缝控制计算，估算混凝土浇筑后可能产生的最大水化热温升值、温度差和温度收缩应力，以便在施工中采取有效的技术措施。
一、大体积混凝土浇筑采取的几点技术措施
大体积混凝土浇筑采取的技术措施应着重于降低混凝土内部的最高温度、延缓降温速率、减小内外温差、减小混凝土收缩、提高混凝土极限拉伸力及改善约束条件等方面。
(1)降低水泥水化热
①选用中低水化热的水泥，如矿渣硅酸盐水泥、火山灰硅酸盐水泥或粉煤灰水泥等。
②尽量选用级配良好的集料，大量掺加粉煤灰等掺和料，充分利用混凝土的后期强度，减少水泥用量，每立方米混凝土每减少
10kg水泥用量，混凝土水化温度将降低1℃。
③在混凝土内部预埋冷却水管，通人循环水带走热量。
(2)降低混凝土入模温度
①夏季砂石材料应避免阳光直晒，并可喷冷水雾或冷气预冷；用低温水或冰水搅拌混凝土；运输过程中也应避免日晒。
②保证模内通风，加速模内热量散发。
③掺入缓凝型减水剂，避免水化热集中产生。
(3)加强施工中温度控制
①混凝土浇筑后，要保温保湿长期养护，缓慢降温，避免混凝土内外温度、湿度梯度过大。
②加强测温控温，及时调整保温养护措施，将混凝土内外温度差控制在25℃以下。
③合理安排施工顺序，使浇筑的混凝土均匀上升，避免过大高差。
(4)改善约束条件
①分层分块浇筑，合理设置施工缝及后浇带，以放松约束条件并减少水化热的聚集。
②对大体积混凝土基础，可在与岩石地基或混凝土垫层之间设置滑动层(隔离层)，如刷沥青、铺卷材等，以消嵌固作用，释放约束力。
二、混凝土假凝的定义
新拌混凝土的假凝是怎样造成的? 假凝现象是水泥的一种不正
常的早期固化，发生在水泥用水拌合的头几分钟内。
假凝和快凝是不同的，前者不发生大量的热量，而且经剧烈搅拌，水泥浆又可恢复塑性，并达到正常凝结，对强度亦无不利影响，但是给施工却带来许多的困难。
一般认为，假凝的主要原因是由于水泥粉磨时受到高温(有时超过150℃)影响，使部分二水石膏脱水生成半水石膏(cas02˙½h20)，当水泥调水后，它们又重新水化为二水石膏并析出晶体，在水泥浆中形成二水石膏的结构网，从而引起水泥浆的固化。
但由于不是水泥组成的水化，所以不像快凝那样放出大量的热。
这种假凝的水泥浆经剧烈搅动破坏二水石膏的结构网后，水泥浆又能恢复原来的塑性状态。
三、混凝土养护的目的和措施
混凝土养护有两个目的：一是创造使水泥得以充分水化的条件，加速混凝土硬化；二是防止混凝土成型后因日晒、风吹、干燥、寒冷等自然因素的影响而出
现超出正常范围的收缩、裂缝及破坏等现象。
混凝土的标准养护条件为温度(20± 3)℃，相对湿度保持90％以上，时间28d。
在实际工程中一般无法保证标准养护条件，而只能采取措施在经济实用条件下取得尽可能好的养护效果。
混凝土养护从大的范围可分为自然养护与加热养护两类。
混凝土的自然养护就是利用平均气温高于+5℃的自然条件，用适当的材料对混凝土表面加以覆盖并浇水，使混凝土在一定的时间内保持水泥水化作用所需要的适当温度和湿度条件，正常增长强
度。
混凝土自然养护的方法及要点如下：
①应在浇筑完毕后的12h内对混凝土加以覆盖和浇水，具体而言，初凝后可以覆盖，终凝后开始浇水。
混凝土强度未达到1．2n ／mm2以前不得上人踩踏或安装模板及支架。
②覆盖物可用麻袋片、草帘、竹帘、锯末、砂及炉渣等，浇水次数以使混凝土保持湿润为准，养护用水应与拌制用水相同。
大面积结构如地坪、楼板、屋面等可以蓄水养护。
当日平均气温低于5℃时不得浇水。
③混凝土的浇水养护时间，对采用硅酸盐水泥、普通硅酸盐水泥拌制的混凝土不少于7d；对掺用缓凝型外加剂、有抗渗性要求、掺加矿渣及粉煤灰拌制的混凝土不少于14d，时间长一点更好。
④有条件时可以采用塑料布覆盖养护，混凝土敞露的表面应全部覆盖严密，并保持塑料布内有凝结水。
四、混凝土的碳化和影响碳化的因素
1混凝土的碳化
拌和混凝土时，硅酸盐水泥的主要成份cao水化作用后生成ca （oh）2，它在水中的溶解度低，除少量溶于孔隙液中，使孔隙液成为饱和碱性溶液外，大部分以结晶状态存在，成为孔隙液保持高碱性的储备，它的ph值为12.5～13.5。
空气中的co2气体不断地透过混凝土中未完全充水的粗毛细孔道，气相扩散到混凝土中部分充水的毛细孔中，与其中的孔隙液所溶解的ca(oh)2进行中和反应。
反应产物为caco3和h2o，caco3溶解度低，沉积于毛细孔中。
该
反应式为：
ca（oh）2+co2→caco3↓+h2o
反应后，毛细孔周围水泥石中的羟钙石补充溶解为ca2+和oh-，反向扩散到孔隙液中，与继续扩散进来的co2反应，一直到孔隙液的ph值降为8.5～9.0时，这层混凝土的毛细孔中才不再进行这种中和反应，此时即所谓“已碳化”。
确切地说，碳化应称为碳酸盐化。
另外，凡是能与ca（oh）2进行中和反应的一切酸性气体，如so2、so3、h2s以至于气相hci等，均能进行上述中和反应，使混凝土碱度降低，故混凝土碳化应广义地称为“中性化”。
混凝土表层碳化后，大气中的co2继续沿混凝土中未完全充水的毛细孔道向混凝土深处扩散，更深入地进行碳化反应。
2影响混凝土碳化的因素
大气中结构混凝土的碳化通常是一个缓慢过程。
碳化速度取决于混凝土渗透性与大气的co2浓度。
（1）环境条件。
因为碳化是液相反应，十分干燥的混凝土即一直处于相对湿度低于25%空气中的混凝土很难碳化；在空气湿度50%～75%的大气中，不密实的混凝土最容易碳化；但在相对湿
度>95%的潮湿空气中或在水中的混凝土反而难以碳化，这是因为混凝土含水时透气性小，碳化慢；在湿度相同时，风速愈高、温度愈高，混凝土碳化也愈快；混凝土碳化速度与空气中co2浓度的平方根成正比。
（2）水泥品种。
一般说来，普通硅酸盐水泥要比早强硅酸盐水
泥碳化稍快，掺混合材的水泥碳化速度更快，混合材掺量越大，碳化速度越快。
掺用优质减水剂或引气剂，可以大大改善混凝土的和易性，减小水灰比，降低混凝土的透气性能，使碳化减慢。
（3）骨料种类。
混凝土中的骨料本身一般比较坚硬、密实，总的说来，天然砂、碎石基本没有透气性，因此混凝土的碳化主要通过水泥浆体进行。
（4）水灰比。
混凝土的碳化速度与它的透气性有很密切的关系，混凝土的透气性越小，碳化进行越慢。
水灰比小的混凝土由于水泥浆的组织密实，透气性小，因而碳化速度就慢。
同理，单位水泥用量多的混凝土碳化较慢。
（5）浇筑与养护质量。
密实的混凝土表层孔隙很小，易从潮湿的空气中吸取水分而充满水，故不易碳化；欠密实的混凝土表层中大孔隙内无水，co2可以扩散到充满水的毛细孔隙而完成碳化。
所以越是密实的混凝土其抗碳化能力越高。
【参考文献】一级建造师考试教材《建筑工程管理与实务》。
