转向角度传感器故障修复方法【完整版】
以下为转向角度传感器修复方法，随小编一起来看看吧。
第一步数据恢复
把转向角传感器拆卸下，型号为89245-0N020。
拆开在电脑板上找到八脚码片型号为：24C02。
焊下码片用编程器写入一个全新的好数据，在本文结尾会提供数据下载链接。
把好的数据写入24C02后，焊回去，装回传感器。
第二步初始化调整
这个步骤很关键，当我们把24C02的数据恢复后，先不要装到游丝上。
拿到车里插上插头，连接431诊断仪，打开点火开关的到ACC，用431进ABS消除故障码，然后看431当前显示的转向角度数。
如果显示不是零度，我们就关闭点火开关。
把传感器插头拔掉，转动传感器，再把插头插上，打开点火开关到ACC，再通过431看角度数。
如果显示不是零度，就继续重复以上步骤调整。
直到调整显示为0度，越调整至0度最好，可以允许正负误差5度范围内。
归零后，装到游丝上就可以了，然后把一切装车。
最后用431做横摆率校正就OK了。
1、使用解码器，进入44动力转向，读取测量值，进行方向盘零位调整；
2、进入03制动电子装置，输入11登录，访问密码40168；
3、选择基本设置，根据提示操作，输入60激活，执行零校准。
转向角度传感器是用来检测方向盘的转动角度、转动方向和转向速度的装置。
当方向盘转动时，转向角度传感器检测并输出转向信号，汽车电控单元会以此信号来辨认方向盘的转向角度、转动方向和转速，从而控制汽车实现转向。
转角传感器广泛应用于汽车动力稳定性控制系统，是用来检测方向盘的转动角度、转动方向和转向速度的装置。
转向角度传感器一般在转向锁开关和转向盘之间的转向柱上，由光电耦合元件和开孔槽板等组成。
第三步转向角传感器角度调整
用431连接车辆，打开点火开关，进ABS看转向角度数据流，我们调整目标是0度，但实际上很难调整到0度，我们只要调整到正负偏差3度以内就可以了。
千万要记住，点火开关打开以后，我们只能通过431看度数，绝对不能碰传向角传感器。
如在点火开关打开的状态下调整，传向角传感器的数据又会损坏，必须在关闭点火开口后，才能去调传向角传感器。
注意事项：把传感器24C02的数据恢复后，不可以通电情况下空转转感器，否则故障重现。
可用431清除，在没有调整好之前请勿多次空转传感器，否则又要重新写24C02数据。
即使更改全新的转向角传感器，不懂调整也会出现此故障。
扩展资料：
转向角度传感器复位步骤：
1、启动发动机，将方向盘向右转一圈，再向左转一圈，然后停在中间位置。
2、不要关点火开关。
3、选择（03制动系统）输（11登录）输入密码（40168），如果正确将显示（登录成功）再选择（04系统基本调整）输入通道（060）用X431将显示。
角度传感器，顾名思义是用来检测角度的。
它的身体中有一个孔，可以配合乐高的轴。
当连结到RCX上时，轴每转过1/16圈，角度传感器就会计数一次。
往一个方向转动时，计数增加，转动方向改变时，计数减少。
逸动转角传感器的维修方法
关于逸动转角传感器维修方法由于逸动售后和工厂多次出现转角传感器标偏或无法标定的情况，现明确以下工况需要重新进行转角传感器标定：1、更换或者重新安装了旋转连接器总成；2、更换或者重新安装了方向盘安全气囊；3、更换或者重新安装了组合开关总成；4、更换或者重新安装了方向盘总成、转向柱总成（含转向上轴总成、转向下轴总成）、动力转向器总成等转向系统零件；5、由于其他原因将车辆重新进行了四轮定位；6、更换或者重新安装了ESP系统；7、其它需要重新标定的情况（例如：车辆发生了跑偏等）。
以上任意一种工况均必须对转角传感器进行标定。
具体转角传感器标定方法如下：按以下步骤操作：步骤一标定准备：1、将诊断仪程序更新至最新状态（最新程序为2013年1月15日后版本）2、将车辆保持直行状态（轮胎直行），推荐方式为：将车辆在四轮定位保持直行状态同时进行标定。
（如不是直行状态ESP系统将出现“C1312-转角传感器偏移或步长故障”）3、将整车电源切换到ON档。
步骤二正确连接诊断仪，进入逸动\转角传感器初始界面，如图1所示。
双击“转角传感器标定”，点“确定”键进入下一步操作，如图2所示。
图1 初始界面图2 进入标定界面第2 页共7 页步骤三进入之后，等待1秒以上，待输出角度和标定状态显示稳定后点击“执行”开始进行标定，如图3所示。
标定中如图4所示。
注意：标定是自动过程，期间务必持续保持直行状态，不能转动方向盘、整车不能下电。
图3 标定界面第3 页共7 页图4标定中界面步骤四等待诊断仪提示SAS标定成功，同时标定状态显示为已标定，未转动方向盘时角度输出为0°，此时标定成功，如图5所示。
如图6所示，诊断仪提示标定失败，则请立即返回图1所示初始界面，并将整车电源重新上电到ON档，按以上步骤重新标定。
如重复操作标定5次失败，请检测线路或其它问题。
第4 页共7 页图5标定成功界面图6标定失败界面步骤五标定成功后点“退出”，退回图1所示初始界面，重新进入“天合EBC460 ESC/ABS(C201)”系统，点击“清除故障码”，如图7第5 页共7 页所示。
奥迪A4转角传感器故障解决办法
① 进 入 ０ 制 动 系 统 控 制 单 元 ， 执 行 １ 登 陆 功 ３ １ 能 ，输 入 ４ １ ８ ② 执 行 ０ ０６ 。 ４基 本 设 定 功 能 ， 输 入
０ １ 根 据 提 示 左 右 转 动 转 向 盘 超 过 １ ， 然 后 转 向 ０ ， ０。 盘对正 （ 示 角 度 为 ± 。 间 ）， 按 确 认 键 结 束 。 显 ５ 之
ＡＢＳ ｏ ｔｏ ｕ ｔ ｃ ｎ ｒ ｌ ｎｉ．Ｔｈ ｐ ｏ ｅ ｓ ｆ ｔ ｅ ａ ｌ ｎ ｖ ｇ ｔｏ ｏ ｅ ａ ｉ ｎ ｓ ａ ｓ ｄ ｓ ｒｂｅ ． ｅ ｒ ｃ ｓ ｏ ｈ ｆ ｕ ｔ ａ ｉ ａ ｉ ｎ ｐ ｒ ｔｏ ｉ ｌ ｏ ｅ ｃ ｉ ｄ
Ｋｅ ｒ ｙ ｗｏ ｄｓ： ＡＵＤＩ Ａ４； Ｇ８ ａ ｌ ｓ ｎ ｏ ； ＡＢＳ ｏ ｔｏ ｉ ｏ ５ ｎｇｅ ｅ ｓ ｒ ｃ ｎ ｒｌ ｕｎｔ ｃ ｄｅ； ＶＡＳ ５１ ｅｆｄｉｇ ｏ ｉ ５０ ｓ ｌ－ ａ ｎ ｓｓ
ＸＩ ＡＮＧ ｉｈｕ Ｚｈ ． ａ
（ ａ ｇ ｈ ｕ Ｅｌｃｍｍｅ ｈ ｎｃ ｌ Ｓ ｎ ｏ ｅ ｈ ｉａ ｃ ｏ ｌ Ｇｕ ｎ ｚ ｏ １ ４ ５，Ｃｈｎ ） Ｇｕ ｎ ｚ ｏ ｅ ｔ ｃ ａ ｉａ ｅ ｉｒ Ｔ ｃ ｎ ｃ ｌ Ｓ ｈ ｏ ， ａｇｈｕ ５ ０ ３ ｉａ
Ａｂｓｒ ｃ ｔ ａ ｔ： Ｔｈ ａ ｔ ｏ ｎａｙ ｅ ｔ ｅ ａ ｅ ｏ ｎｔｒ ｔｅ ａａ ｍ ｏ ｅ ｕ ｈ ｒ ａ ｌｚ ｓ ｈ ｃ ｕｓ ｓ ｆ ｉ ｅ ｍｉｔｎｔ ｌｒ ｆ ＡＢＳ ｎｄ ａ ＥＳＰ ｗａｎｉ ｌ ｔ ｗｈｅ ｒ ｎｇ ｉ ｓ ｎ ｔｅ ｈ ＡＵＤＩ
中 图 分 类 号 ：Ｕ４ ３４ ６ ． 文 献 标识 码 ：Ｂ 文 章 编 号 ： １ ０ — ６ ９（０ｌ ｏ — ０ ４ ０ ０ ３ ８ ３ ２ ｏ）９ ０ ３ － ３
上海大众途观转向角传感器G85损坏致转向指示灯报警
上海大众途观转向角传感器G85损坏致转向指示灯报警故障现象：一辆2010年产上海大众途观，搭载CEA 1.8TSI发动机，匹配6档手自一体自动变速器。
在为该车做售前检查时，维修人员发现组合仪表上的电动机械式转向助力器指示灯K161和稳定程序指示灯K155同时亮起，而且指示灯K161呈黄色，转向盘发沉。
故障检修：考虑到蓄电池电压过低或蓄电池作接线松动也会造成K161黄色灯点亮，维修人员首失检查蓄电池连接线，正常：起动发动机，发动机顺利起动，表明蓄电池不亏电。
然后维修人员使用故障诊断仪VAS5051/B,检查网关安装列表内的故障存储，发现制动器电子系统和动力转向系统中有故障码。
其中制动器电子系统中存储了1个故障码00778,含义为“转向角传感器G85基本设置/匹配没有或不正确(非偶发)”；动力转向系统中存储了3个故障码：分别是'02546—转向限位档块基本设置/匹配没有或不正确(非偶发)”，'00566—转向辅助系统操作不可靠信号(非偶发)”，'00778—转向年传感器G85基本设置/匹配没有或不正确(非偶发)”。
00778和02546,维修人员决定先做转向角传感器G 85中间位置设定和转向极限位置的设定，设定方法如下。
（1）起动发动机并怠速坛转，使用故障诊断仪进入动力转向系统，选择“安个访问功能”,输入访问码31857，当诊断仪显示该功能成功执行，表明输入的访问码有效，访问成功。
（2）返回功能选项，选择“基本设置”功能，输入通道号60，点击激活后退出动力转向系统。
（3）讲入制动器电子系统，选择“安全访问功能”,输入访问码31857讲入安全访问。
（4）返回功能选项，选择基本设置功能，输入通道号60，在基本设定范围内显示正常后，将转向盘向左旋转至极限位置并保持，直至听到3声提示音后，回正转向盘，然后向右旋转至极限位置并保持，直至听到3声提示音，转向指示灯K161熄灭后设定成功。
转向角度传感器故障修复方法
转向角度传感器故障修复方法
1 转向角度传感器故障修复
转向角度传感器是汽车安全驾驶中非常重要的部件，它有助于正确控制方向盘，它提供方向盘转向信息，以及控制侧侧滑行行为以及驾驶员操作故障报告。
故障发生CL 了，如果没有及时修复，可能会对安全造成严重的影响。
因此，对故障进行维修是十分必要的。
一、故障症状
转向角度传感器可能出现各种故障，例如出现了角度信号中断，无论你怎么操作方向盘，转向信号依然不起作用，表现为车辆不仅得不到正确的转弯角度，而且连续转弯的持续性也无法得到改善。
二、故障分析
当传感器出现故障时，应先检查传感器接线是否正确，如果接线正确，应检查机械连接件的完整性和连结，在确认它们的完整性及连结后，应运用专业维修仪器检查传感器本身，若是存在故障，可以更换新件或维修更换过滤管等主要部件。
三、维修步骤
（1）运用专业仪器测量转向角度传感器，通过测量角度信号的偏移值以及延时等，来诊断角度传感器的本质故障；
（2）更换转向角度传感器零件，当诊断出是由于零件而出现故障时，应及时更换；
（3）检查角度传感器接线，找出线路短路或断路；
（4）检查转向角度传感器胶圈，看胶圈是否损坏而导致角度信号无法正常发出。
四、故障预防
为了预防转向角度传感器故障，建议在正常行驶时和加油后，可以进行定期的检查，确保一切正常，以免发生故障。
另外，应检查接线及塑料外壳，以免汽车电路出现短路。

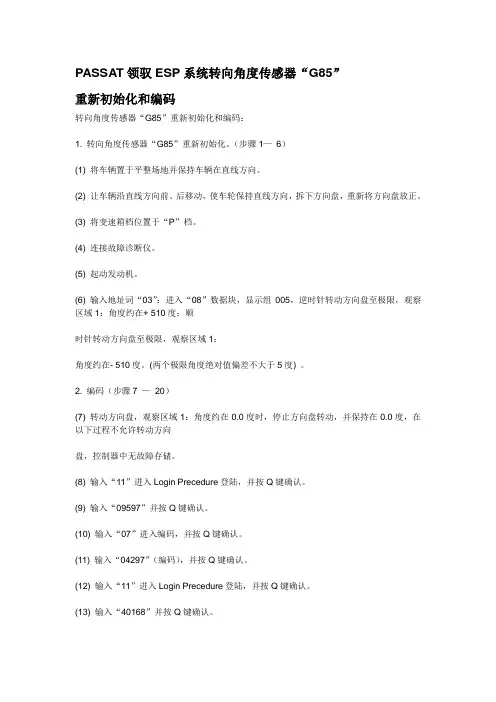

帕萨特领驭ESP系统转向角度传感器“G85”
PASSA T领驭ESP系统转向角度传感器“G85”重新初始化和编码转向角度传感器“G85”重新初始化和编码：1. 转向角度传感器“G85”重新初始化。
（步骤1—6）(1) 将车辆置于平整场地并保持车辆在直线方向。
(2) 让车辆沿直线方向前、后移动，使车轮保持直线方向，拆下方向盘，重新将方向盘放正。
(3) 将变速箱档位置于“P”档。
(4) 连接故障诊断仪。
(5) 起动发动机。
(6) 输入地址词“03”：进入“08”数据块，显示组005，逆时针转动方向盘至极限，观察区域1：角度约在+ 510度；顺时针转动方向盘至极限，观察区域1：角度约在- 510度。
(两个极限角度绝对值偏差不大于5度) 。
2. 编码（步骤7 —20）(7) 转动方向盘，观察区域1：角度约在0.0度时，停止方向盘转动，并保持在0.0度，在以下过程不允许转动方向盘，控制器中无故障存储。
(8) 输入“11”进入Login Precedure登陆，并按Q键确认。
(9) 输入“09597”并按Q键确认。
(10) 输入“07”进入编码，并按Q键确认。
(11) 输入“04297”（编码），并按Q键确认。
(12) 输入“11”进入Login Precedure登陆，并按Q键确认。
(13) 输入“40168”并按Q键确认。
(14) 输入“04”进入基本设定，并按Q键确认。
(15) 输入“001”并按Q键确认。
(16) 输入“06”退出系统，并按Q键确认。
(17) 熄火。
(18) 将诊断线插头从诊断插座上拔出。
(19) 固定方向盘，并装配驾驶员安全气囊。
(20) 点火。
* 如果ESP灯1分钟之后仍不熄灭，则重新编码。
新款奥迪转向角度传感器G85故障检修终极教程
新款奥迪转向角度传感器G85故障检修终极教程百花齐放，而非一叶障目；百鸟争鸣，才不人云亦云。
以汽车技术信息的独特触角，感知汽车内在的细微变化；汇各方精华，助力你的汽车人生之路。
以技术赢信任，8848汽车技术论坛，专业专注！在奥迪A4 A6L Q5车型中，经常遇见转向角度传感器G85故障，或者是传感器匹配设定错误故障，本文对此类故障进行梳理总结，便于大家对此类问题的准确判断和精准维修，仅供参考。
奥迪A5 转向角传感器上的码盘现在可以直接由转动方向盘“驱动”。
之前，方向盘转动动力会先传送到转向柱套筒，然后才能传送到码盘上。
直接“驱动”的方式可以保证测量的精确度（参见《转向系—方向盘》章节）。
奥迪 A5 采用的是最新的 TRW 三幅方向盘。
该方向盘最大的特点是，方向盘的转动可以直接传送到转向角传感器的码盘上。
焊接在方向盘毂上的导向杆安装在转向角传感器码盘的导槽上。
这样的安装方式可以将测量的误差减半。
而以往的设计是方向盘的转动要先经转向套筒，才能最终传送到码盘。
一、转向角传感器 -结构以及原理位置：在转向柱开关和方向盘之间的转向柱上；作用：该传感器通过CAN-数据总线信息传递：1.转向柱电控单元J527.2.EDS/ASR/ESP 的ABS控制单元J104等确定转向助力，主动回正，直线的矫正等。
结构：1.转向柱电子装置控制器 -J527、2.气囊螺旋弹簧和带滑环的复位环 -F138-3. 转向角传感器 -G85。
角度的变化范围-720- +720方向盘转四圈。
2、转向角传感器-结构以及原理原理：通过光栅原理来实现基本部件：-光源a-编码盘b(增量环、绝对环)-光学传感器c+d-计数器e增量环：划分成5个扇区，可以传送均匀的信号。
绝对环：角度由6个光电装置对来读出。
传送不均匀信号。
360°标记时，它就识别出现在方向盘已经转整整一圈了。
（1）2：增量环、绝对环 3：光源（2）5：光学传感器系统通过比较这些信号，就可计算出环已经转动了多少。
2014款大众新POLO 转向角度传感器G85基本设置不成功
下 故 障 码 ：“ ０ ３ ３ ６ ６ ０ ０ ８真空 传 感 器 不 可 靠 信号 间 歇式 ” 。 ２ ． 更 换 Ｇ６ ０ ８ 真 空传感器， 清除故障码 。 车 辆 行 驶 一 段 时
间后， 故 障重 现 。
元检测到真空度不够时， 能主 动 增加 制 动 管 路 内的 油 压 ， 从 而 增加 制动 力 。 途观１ ． ４ Ｔ 依 靠 发动 机 吸气 直 接 抽真 空 ， 没 有配 备
［ Ｌ ０ 】Ｓ ｙ ｓ ｔ ｅ ｍ Ｄ ａ ｔ ａ Ｐ ａ ｒ ｔ ７ 【 Ｌ ０ 】Ｓ ｙ ｓ ｔ ｅ ｍ Ｄ ａ ｔ ａ Ｐ ａ ｒ ｔ ７（ ｒ ｅ ａ ｒ ） 【 Ｌ ０ 】Ｓ ｙ ｓ ｔ ｅ ｍ Ｄ ａ ｔ ａ Ｐ ａ ｒ ｔ ８
版本 ： Ａ ０ ４ ７ ０ ４
进 行 下一 步 。
∞・ 聃 ｔ子 ¨ 瞒 ‘ 岫 ｓＩ Ｉ ｓ ａ 肝。 ， ＿Ｄ 一 啊姗 ， ∞ｏ １ ， 嘲 ， Ｐｖ
＿
堕 三
田
■ ■一 ・ ■■●●
冉， Ｉ ． Ｉ ■－ ． ＾行 －复 ：Ｉ Ｉ 量
ｌｏ Ｉ ． Ｄ ●
４ ． 根据提示操作， 输 入访 问密 码 ４ ０ １ ６ ８ 。 基本设置成功 ， 故障码可以清除。
故障 现象 ： 一 辆 大 众 新 ＰＯＬ Ｏ更 换 复位 环 （ 转 向 角传 感 器 ） 后， 故 障码 无 法 删 除 ， 转 向角 度 传 感器 Ｇ８ ５ 基 本 设 置不 成 功 。
１ ． 使用诊断仪进入４ ４ 动力转向， 读取测量值 ， 进 行 方 向盘
零位调整 （ 图２ ） 。
囤２进 入４ ４动力转向读 取测量值
示 错误提示。
ｒ ］ 口
２ ． 进入０ ３ ￣ Ｊ ｌ 动 电子 装 置 ， 选 择 基 本设 置 ， 转 向角 传 感 器 ， 执 行
X431 PRO实测：日产车系转向角传感器角度调整方法
２．切勿摔 落或 拆装 转 向角 传感 器 ，否则 容易致 其损坏 。
操作步骤
１．打开点 火开关 。 ２．选择东 风 日产Ｖ１６．１０Ｌ￣＿Ｅ版本 。 ３．选 择１６ＰｆＮ车辆一手动 选择～远东一中 ～ 奇骏（Ｘ－ＴＲＡＩＬ）－Ｔ３１—２００８．Ｏ９以后
图３数据流显示 图４提 示内容１
障码 。 １４．将 点火开关 转￣ＩＪＯＦＦ位 置 。 （供绱 ：深圳 『 元 征科 技股份存 限 公司）
图 ５ 提 示 内 容 ２
ｔ曩雄鹰抑 正 在 谓 整 正在 调整 匆 碰方 向 盘
圄６点击 “确 定”后显示的 内容
１０．等｛￣． Ｊ１０ｓ，当设备接收ＥＣＵ发送｝ 符合要求后，界面提示 “调整完成 ”，如图 示，否则界面提示紧 急停止，即调整失 败。
袒 ８产 Ｖ？６ ７０，，矸俐 车膏，午砷矗 ＿ 膏褂＊ 撇 耐 ，糟 ｈ 撼 羽 后 ，＾８鼠僻ｆ
３．ＡＢＳ系统会 产生 “Ｃ １ １ ４３转 向角 传 感器电路 ”的故 障码 。
图２故障码显示 ７．选 择 号 ，调 整 转 『 围，如 图３所；
取 ＋ 转 角甸 。Ｌ ｆ
故 据流 名 称
簟ｌ位 廛
图１奇骏ＶＤＣ ＯＦＦ警告灯
注意事项
１．功 能 执 行 前 要 将 车 辆 保 持 处 于 直 行 状 态 、方 向 盘 打 正 ，即 转 向 角 范 围 在
玻 据流 名 称
ｌ五
单 位
图 ７界 面 提 示 “调 整 完 成 ”
１１．调整 完成后 ，将点 火开关 转至ＯＦＦ 位置 ，然 后再转至ＯＮ位置 。
１２．执 行 步骤 ７，确 认 转 向角度 数 范 匿 在０。 ±３．５。 ，如 果超 过该范 围 重复 步骧
传感器维修技巧及常见故障分析
