低桩承台桩基的内力分析与检算
低桩承台桩基的内力分析与检算
摘要：作者结合国外某一铁路工程项目的实际情况，应欧洲某一咨询公司结构工程师的要求，采用中国现行实施的标准对该项目上使用的低桩承台桩基的结构进行分析。
为此，我们选择具有代表性桥墩的钻孔柱桩基础作为检算对象，通过借助铁路桥梁工程师2.0软件进行建模，再采用位移法计算弹性桩的方法求出桩顶内力和桩身各截面的弯矩，最后完成对桩基强度、配筋及其稳定性的验算，帮助咨询更容易理解和确认我公司的设计，从而达到较快批复图纸的目的。
关键词：低桩承台桩基内力检算
calculating object, through the help of the railway bridge engineer 2.0 software modeling, and then using displacement method to calculate the method of elastic pile out of the internal force for pile top and pile body each section of the bending moment, finally complete to pile foundation intensity, reinforcement and the stability analysis, help consulting easier to understand and confirm our design, so as to achieve the purpose of fast reply drawings.
Key words: low pile cap by calculating of internal force of the pile foundation
1、工程概况
该单线曲线桥为该铁路全线项目的控制性工程，桥长443.8m，曲线半径2500m，设计最高行车速度为150km/h。
上部结构均采用预应力32m简支T梁和有碴无缝轨道，每孔梁重量为2266kN，曲线桥线路设备重为69.21kN/m（含所有的二期荷载的重量）。
该桥的最高墩高为13 m，墩身采用矩形变截面重力式桥墩，基础采用4根直径1.25m钻孔桩构成低桩承台，具体尺寸如图一所示：
承台底标高为343.474m，桩底标高为337.474m，设计桩长为6.0m。
原地面标高为346.40m，原地面以下0～5m为粉质黏土；5～6.4m为W3强风化花岗岩；
6.4～9.8m为W2弱风化花岗岩。
该桩基设计穿过2.07米粉质黏土层和1.4米强风化花岗岩层，并嵌入2.53米W2弱风化花岗岩中。
桩基采用C35混凝土，主筋为20根Φ20的HPB235钢筋。
2、求桩底的弯矩和桩身的最大弯矩
本文借助铁路桥梁工程师软件2.0对该桥墩进行建模分析，得到在所有荷载组合情况下共67种承台底中心处的外力荷载组合，从中选取控制计算桩身弯矩的承台底中心处的外力组合为：
同时，从桩基验算结果中也可以得到：桩顶最大轴向力为：3687.53kN（已经换算成主力）和桩底最大轴向力4609.12kN。
以下通过位移法求弹性桩在上述荷载组合作用下桩顶的内力情况：
计算宽度、桩侧地基水平系数的比例系数m和桩的变形系数α
1）计算宽度：由于桩基为钻孔灌注孔，桩径应按1.05倍的桩径计算，即
2）桩侧地基水平系数的比例系数：
假定αh＞2.5，换算深度hm=2(d+1)=2×(1.31+1)=4.62m。
原地面至承台底厚度2.93m，粉质黏土层(m0取10000kPa/m2)、桩顶以下4.62 m分别为2.07m粉质黏土层(m1取15000kPa/m2)、1.4m W3强风化花岗岩层(m2取50000kPa/m2)和1.15mW2弱风化花岗岩(m3取8900000 kPa/m2)，根据换算前后地基系数图形面积相等，求出桩顶以下地基系数的比例系数:。
由于桩净距桩侧地基水平系数的比例系数的修正系数：,取较小值0.83。
故修正后的桩侧多层土的地基系数的比例系数：。
2）桩的变形系数:
h=0.555*6.0=3.33＞2.5与假定相符，hm不需要改变，属于弹性桩。
⑵计算桩顶的变位δQQ、δM Q、δQM、δMM
考虑土的弹性抗力，按照《铁路桥涵地基和基础设计规范》中规定，当基础底面嵌入岩石内时，桩顶处的变位按下列公式计算：
⑶计算桩顶柔度系数δ1、δ2、δ3
由于低桩承台的桩基础顶面处于地面线以下，故。
⑷计算桩顶刚度系数
⑸低桩承台桩群刚度系数
承台板侧面地基系数C图形面积：承台板侧面地基系数C图形对底面的面积矩：承台板侧面地基系数C图形对底面的惯性矩：
⑹由《铁路桥涵地基和基础设计规范》可知，垂直对称低桩承台底部中心O 处的竖向位移b、水平顺桥向位移a、水平横桥向位移、顺桥向绕O点转角β和横桥向绕O点转角，则可按下列公式计算：
3、求桩底弯矩Mh和桩身的最大弯矩Mmax
A3、B3、C3、D3为系数，按查表（铁路桥涵地基和基础设计规范表D.0.3-1）。
从上表可知：顺桥向方向：桩底的弯矩Mh=62.66kN*m，桩身弯矩最大弯矩在于桩顶处Mmax=-290.8 kN*m。
同样方法，可以求出横桥向方向：桩底的弯矩=-16.55kN*m，桩身弯矩最大弯矩在于桩顶处=77.6 kN*m。
4、桩底应力、桩身强度、稳定性及其配筋检算
⑴桩底应力检算：由铁路桥梁工程师2.0软件桩基计算结果可知：桩底的最大轴向力：
桩基嵌入基岩内2.53m，故其单桩轴向受压承载力容许值为：大于上述桩底的最大应力，因此单桩桩底承载力满足要求。
（其中岩石饱和单轴抗压强度取15MPa，C1、C2按一般岩石层及清底情况取值，而且由于钻孔桩而取值降低20%。
）
同时，在河床有冲刷时，桩基须嵌入基岩最小深度（且不小于0.5m）为：，故桩底嵌岩深度也满足要求。
⑵桩身强度及配筋检算：
1）按偏心受压构件强度来检算桩身最大弯矩处混凝土的压应力：
轴向力作用点至构件截面重心的距离考虑偏心距对值的影响系数挠度对偏心距影响的增大系数
则桩身最大弯矩处混凝土的压应力：
桩身混凝土强度采用C35混凝土，对应弯曲受压及偏心受压混凝土的容许应力为11.8Mpa，大于4934kN，故满足要求。
2）按具有纵筋及一般箍筋的轴心受压构件来验算桩身的强度和稳定性：
桩身纵向钢筋采用20根的HPB235钢筋，纵向弯曲系数，则小于C35混凝土的中心受压容许压应力9.4MPa。
综合所述，可知桩身强度及配筋设计完全满足最不利荷载组合作用下的强度及稳定性要求。
5、结束语
通过以上低桩承台桩基的受力分析和检算，咨询对本项目上使用的桩基设计状况表示很满意，并即刻以书面的形式批复我方桩基的初步设计图纸，同意我方可以开始桥梁下部结构的施工，这为全线施工掀起了好的开端，同时也为全线其他结构初步设计图纸的批复奠定了良好的基础。
参考文献：
[1]铁道第三勘察设计院.铁路桥涵地基和基础设计规范（TB10002.5-2005）.北京：中国铁道出版社，2011.
[2]中铁工程设计咨询集团有限公司.铁路桥涵钢筋混凝土和预应力混凝土结构设计规范（TB10002.3-2005）.北京：中国铁道出版社，2011.
[3]中交公路规划设计院有限公司. 公路桥涵地基与基础设计规范（JTG D63-2007）.北京：人民交通出版社，2007.
[4]铁道第三勘察设计院.铁路桥涵设计基本规范（TB10002.1-2005）.北京：中国铁道出版社，2011.。
低桩承台桩基内力与位移计算书
《墩台基础工程》课程设计计算说明书一．工程概况江阴市澄东大道张家港大桥全长886.56米，分左右双幅，中间间隔9米，主桥为（49+82+49）米的三跨变截面连续箱梁，梁底按二次抛物线变化，本桥属于大跨度预应力连续梁桥，采用挂篮分节段悬臂对称现浇施工，通过梁段合龙、施加预应力，实现“T 型钢构→悬臂梁→连续梁”的结构体系转换，最后形成连续结构。
二．桩基础的选择及施工2.1 桩基础的选择桩基础是工程中经常应用的基础形式之一。
当地质条件不良，可做持力层的地基土埋置深度较深，从地基强度、沉降变形、稳定性等方面考虑，采用浅基础较困难或者不经济，此时采用桩基础。
桩基础按照承台的位置可以分为高桩承台基础和低桩承台基础（建成高桩承台和低桩承台）。
高桩承台是指承台底面位于地面线（无冲刷）或局部冲刷线以上，它由于承台位置较高，故能减少圬工量，减轻自重，施工较方便，但是基础整体刚度较小，基桩受力不利，相反地，低桩承台是指承台底面位于地面线（无冲刷）或局部冲刷线以下，其特点是基桩全部埋入土中（桩的自由长度为零），而且承台也埋入土中一定深度，所以在计算低桩承台承受土抗力时还需要考虑承台侧面土抗力参加工作（本例中不考虑承台底土及侧面土的作用），基础整体刚度较大。
本工程中使用的即为低桩承台。
2.2 桩基础施工工艺 2.2.1测定桩位。
平整清理好施工场地后，设置桩基轴线定位点和水准点，根据桩位平面布置施工图，定出每根桩的位置，并做好标志。
施工前，桩位要检查复核，以防被外界因素影响而造成偏移。
2.2.2埋设护筒。
护筒的作用是：固定桩孔位置，防止地面水流入，保护孔口，增高桩孔内水压力，防止塌孔，成孔时引导钻头方向。
护筒用4—8mm 厚钢板制成，内径比钻头直径大100—200mm ，顶面高出地面0．4～0.6m ，上部开1一2个溢浆孔。
埋设护筒时，先挖去桩孔处表土，将护筒埋入土中，其埋设深度，在粘土中不宜小于1m ，在砂土中不宜小于1．5m 。
基础工程课程设计低桩承台设计
基础工程课程设计低桩承台设计基础工程课程设计 - 低桩承台设计设计背景：低桩承台是一种常见的基础工程结构，主要用于承载建筑物或桥梁的重力和水平荷载。
在基础工程课程设计中，低桩承台设计是一个重要的内容，它涉及到土力学、结构力学和基础工程的知识。
本文将介绍低桩承台设计的基本原理、计算方法和设计要点。
一、低桩承台设计原理：低桩承台是一种基础工程结构，它由一定数量的桩和一个水平的承台组成。
桩的作用是将建筑物或桥梁的荷载传递到地下的土层中，承台则起到分担荷载的作用。
低桩承台设计的基本原理是保证桩和承台的稳定性，同时满足结构和土壤的强度要求。
二、低桩承台设计计算方法：1. 桩的数量和布置：根据建筑物或桥梁的荷载和土层的承载力，确定桩的数量和布置。
通常采用均匀布置或按荷载大小布置的方式。
2. 桩的承载力计算：根据桩的几何尺寸和土壤的力学参数，计算桩的承载力。
常用的计算方法有静力法和动力法。
3. 承台的尺寸计算：根据桩的布置和荷载的分布情况，计算承台的尺寸。
承台的尺寸应满足结构的强度和刚度要求。
4. 承台的稳定性计算：根据承台的几何尺寸和土壤的力学参数，计算承台的稳定性。
承台的稳定性主要包括倾覆稳定和滑移稳定。
5. 桩-土互作用的考虑：在低桩承台设计中，还需考虑桩和土壤之间的相互作用。
桩与土壤之间的摩擦力和土壤的侧阻力对桩的承载力和承台的稳定性有重要影响。
三、低桩承台设计要点：1. 桩的直径和间距应满足结构的强度和承载力要求，同时考虑施工的可行性和经济性。
2. 承台的尺寸和厚度应满足结构的强度和刚度要求，同时考虑土壤的承载力和稳定性。
3. 桩与土壤之间的摩擦力和土壤的侧阻力应合理计算和考虑，以保证桩的承载力和承台的稳定性。
4. 施工过程中应注意桩的竖直度和水平位置的控制，以保证桩的安装质量和承台的稳定性。
5. 在设计过程中应充分考虑地震和其他外力的影响，以确保低桩承台的安全性和稳定性。
四、总结：低桩承台设计是基础工程课程中的重要内容，它涉及到土力学、结构力学和基础工程的知识。
《精讲》之桩基承台验算
hp ------承台受冲切承载力截面高度影响系数；
h0、h10 ------承台冲切破坏锥体的有效高度；
------柱（墙）冲切系数；
------冲跨比。
【例题 58】某 9 桩承台基础，承台混凝土强度等级 C 25 （ f t 1270kN / m 2 ），柱截面
0.7 m 0.7m ，承台尺寸 4.0m 4.0m ，承台高度 1.1m ，有效高度 1.06m ，桩径 0.5m ，桩距
N l [ 1x (c2 a1 y / 2) 1 y (c1 a1x / 2)] hp f t h0
hp 1
h 800 （当 h 800mm时取800，当h 2000mm时取2000 ） 12000
0.56 1x 0.2
1x
1 y
0.56 1 y 0.2
a1 y h0
1x
2
a1x h0
1 y
第四篇
第4章
承台计算
须满足 0.25 1x 1
须满足 0.25 1 y 1
（ a ）锥形承台
（ b ）阶形承台
式中： N l ------不计承台及其上土重，在荷载效应基本组合作用下角桩的反力设计值；
1x、1 y ------角桩冲切系数； hp ------承台受冲切承载力截面高度影响系数；
承台计算
受基桩的冲切承载力
受桩群的冲切承载力
hp 1
h 800 （当 h 800mm时取800，当h 2000mm时取2000 ） 12000
N
N l 2.8(b p h0 ) hp f t h0
li
2[ 0 x (by a0 y ) 0 y (bx a0 x )] hp f t h0

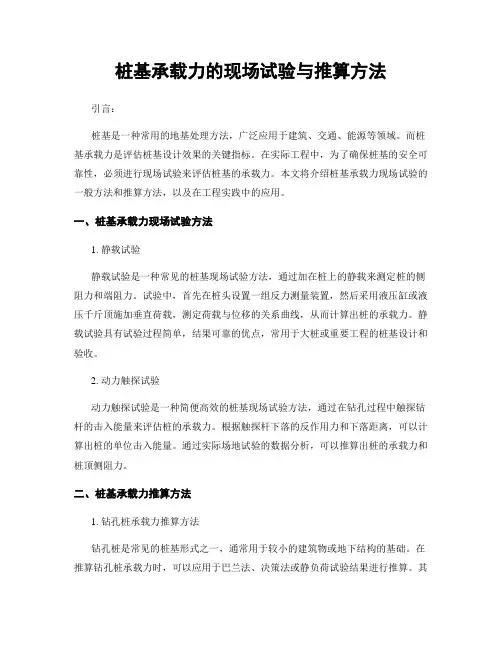

桩基承载力的现场试验与推算方法
