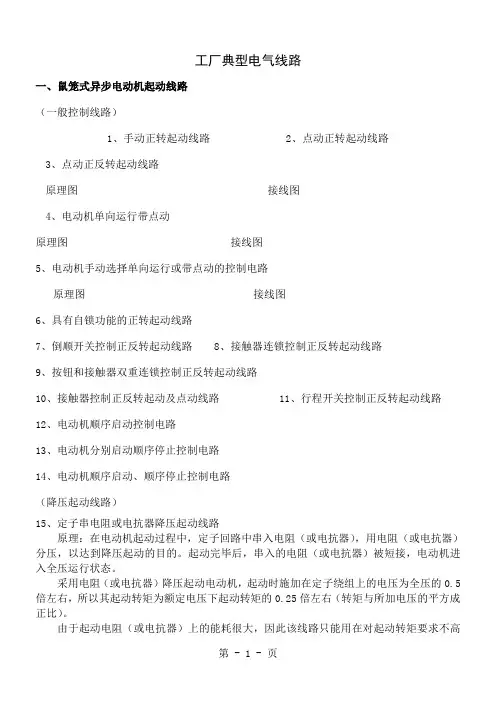

工厂典型电气线路一、鼠笼式异步电动机起动线路（一般控制线路）1、手动正转起动线路2、点动正转起动线路3、点动正反转起动线路原理图接线图4、电动机单向运行带点动原理图接线图5、电动机手动选择单向运行或带点动的控制电路原理图接线图6、具有自锁功能的正转起动线路7、倒顺开关控制正反转起动线路 8、接触器连锁控制正反转起动线路9、按钮和接触器双重连锁控制正反转起动线路10、接触器控制正反转起动及点动线路 11、行程开关控制正反转起动线路12、电动机顺序启动控制电路13、电动机分别启动顺序停止控制电路14、电动机顺序启动、顺序停止控制电路（降压起动线路）15、定子串电阻或电抗器降压起动线路原理：在电动机起动过程中，定子回路中串入电阻（或电抗器），用电阻（或电抗器）分压，以达到降压起动的目的。
起动完毕后，串入的电阻（或电抗器）被短接，电动机进入全压运行状态。
采用电阻（或电抗器）降压起动电动机，起动时施加在定子绕组上的电压为全压的0.5倍左右，所以其起动转矩为额定电压下起动转矩的0.25倍左右（转矩与所加电压的平方成正比）。
由于起动电阻（或电抗器）上的能耗很大，因此该线路只能用在对起动转矩要求不高的场合。
16、手动Y-∆降压起动线路原理：电动机起动时将定子绕组接成星形“Y”，此时三相绕组施加的电压为相电压220V，起动完毕后，再将三相绕组接成三角形“∆”，三相绕组施加电压为线电压380V。
Y-∆降压起动方式，只适应在正常运行时定子绕组接成三角形鼠笼式异步电动机。
17、按钮控制Y-∆降压起动线路18、大容量三相笼型电动机Y-∆降压起动手动控制线路19、自动控制Y-∆降压起动线路20、带防止飞弧短路保护功能的Y-∆降压起动线路只要有电弧形成的残压，KA就吸合。
21、按钮控制自耦变压器降压起动线路电动机起动时，定子绕组得到的电压时自耦变压器的二次电压，起动完毕后，自耦变压器退出电路，电动机进入全压正常运行。
该运行方式，适应于所有的Y接或∆接电动机。
电气控制_精品文档
电气控制[填空题]1 工厂电器是如何分类的？参考答案： (1)按合用的电压范围分类(交流 1200V)(直流 1500V)分为低压电器和高压电器。
(2)低压电器按所控制的对象分类根据其控制的对象分为低压配电电器和低压控制电器。
(3)按所起作用分类依据电器所起的作用可分为控制电器和保护电器。
(4)按动作性质分类依据电器的动作性质可分为自动控制电器和非自动控制电器。
[填空题]2 常用的电气图有哪几种？参考答案：常用的电气图有系统图、框图、电路图、位置图和接线图等。
通常，系统图用于描述系统或者成套装置。
框图用于描述分系统或者设备。
国家标准 GB6988.3—86 《电气制图系统图和框图》中，具体规定了绘制系统图和框图的方法，并阐述了它的用途。
位置图用来表示成套装置、设备中各个项目位置的一种图。
接线图是电气装备进行施工配线、敷线和校线工作时所应依据的图样之一。
它必须符合电器装备的电路图的要求，并清晰地表示出各个电器元件和装备的相对安装与敷设位置，以及它们之间的电连接关系。
它是检修和查找故障时所需的技术文件。
在国家标准 GB6988.5—86 《电气制图接线图和接线表》中详细规定了编制接线图的规则。
[填空题]3 请画出三相异步电动机的点动控控制路线？[填空题]4 三相笼型电动机单向旋转可用开关或者接触器控制，请画出接触器控制电路。
参考答案：[填空题]5 从 CPU 模块的功能来看， SIMATIC S7-200 系列小型可编程序控制器发展至 今，大致经历了两代()和()。
参考答案： CPU 21X ；CPU 22X[填空题]6CPU 模块为CPU 22X ，是在 21 世纪初投放市场的，速度快，具有较强的通信能 力。
它具有四种不同结构配置的 CPU 单元：()，()，()和()，除() 之外，其他都可加扩展模块。
参考答案： CPU 221；CPU 222；CPU 224；CPU 226；CPU 221参考答案：[填空题]7SIMATIC S7-200 系统由()和()两大部份构成。
工厂变配电所及其一次系统PPT精品文档88页
内容简介
变配电所的任务、类型及开关触点间电弧产 生和熄灭的基本知识
变配电所的一次 设备和主电路图
变配电所的所址选择、布置、结构、安装图
首先概述供配电系统电气设备按其功能的分 类，然后分别讲述电力变压器和互感器、高 低压开关电器、熔断器和避雷器、无功补偿 设备等的功用、结构特点、主要性能及使用 注意事项，最后介绍高低压成套配电装置的 类型和结构特点等，为后面进一步学习供配 电技术知识打下一个基础。
• RN2型：高压电压互感器一次侧短路保护 （额定电流 一般为0.5A）
RN1、RN2型高压熔断器安装图
l瓷熔管，2金属管帽3弹性触座，4 熔断指示器，5接线端子，6支柱瓷 瓶，7底座
粗弧切短灭弧法、狭沟灭弧法、真空灭弧法 、SF6灭弧
法。
26.01.2020
8
吹弧方式（1电弧，2触头） a)横吹 b)纵吹
电动力吹弧
磁力吹弧
1磁吹线圈，2灭弧触头，3电弧
铁磁吸弧 1电弧，2钢片
钢灭弧栅对电弧的作用 1钢栅片，2电弧，3触头
绝缘灭弧栅对电弧的作用 1绝缘栅片，2电弧，3触头
26.01.2020
• 一次设备分类： • 1)变换设备 其功能是按电力系统运行的要求改变电压
或电流、频率等，例如电力变压器、电压互感器、电 流互感器、变频机等。
26.01.2020
11
• (2)控制设备 其功能是按电力系统运行的要求来控制一 次电路的通、断，例如各种高低压开关设备。
(3)保护设备 其功能是用来对电力系统进行过电流和过电 压等的保护，例如熔断器和避雷器等。
26.01.2020
6
（二）产生电弧的游离方式：
pon灯_精品文档
pon灯Pon灯介绍Pon灯是一种独特的照明装置，它具有节能、环保和独特的设计特点。
Pon灯在照明行业中备受赞誉，吸引了许多用户的青睐。
本文将探讨Pon灯的工作原理、特点、应用领域以及未来发展趋势。
一、工作原理Pon灯采用先进的光电转换技术，可以将电能转化为可见光辐射。
它的核心部件是一个发光二极管（LED），通过控制LED的电流和电压来实现光的强弱和颜色的变化。
与传统的白炽灯相比，Pon灯可以节省80%的能量消耗，因此被公认为低碳、环保的照明选择。
二、特点1. 高能效：Pon灯具有出色的能源利用率，能够在同样亮度下消耗更少的能量，与传统的白炽灯相比，节能效果显著。
2. 长寿命：Pon灯的寿命通常超过30,000小时，相比传统的白炽灯和荧光灯，寿命更长。
这降低了维护和更换灯泡的频率，减少了对环境的不良影响。
3. 色彩丰富：Pon灯可以通过控制LED的色温和亮度来实现多种色彩的变化，满足不同场景和需求的照明要求，给用户带来更好的视觉体验。
4. 快速启动：与传统的节能灯相比，Pon灯的启动速度更快，几乎没有热身时间，立即提供稳定的照明效果。
5. 无污染：Pon灯不含有汞等有害物质，使用过程中不会产生紫外线和红外线，对人体和环境没有危害。
三、应用领域由于其出色的节能和环保特性，Pon灯在各个领域得到了广泛的应用。
以下是一些主要应用领域：1. 家庭照明：Pon灯能够提供温暖或冷色调的照明效果，适用于各种家居环境，提供舒适的照明氛围。
2. 商业照明：商场、办公楼、酒店等场所需要大量的照明设备，使用Pon灯可以显著降低能源消耗并节省维护成本。
3. 路灯：Pon灯的耐用性和低能耗使其成为道路照明的理想选择。
4. 景观照明：Pon灯可以通过控制颜色和亮度来打造独特的景观效果，如公园、广场以及建筑物的照明。
5. 汽车照明：Pon灯也被广泛应用于汽车行业，例如车头灯、尾灯和室内照明。
四、未来发展趋势随着节能环保意识的不断提高，照明行业对于更高效、环保的照明解决方案的需求也越来越大。
[精品文档]LED洗墙灯灯具规范

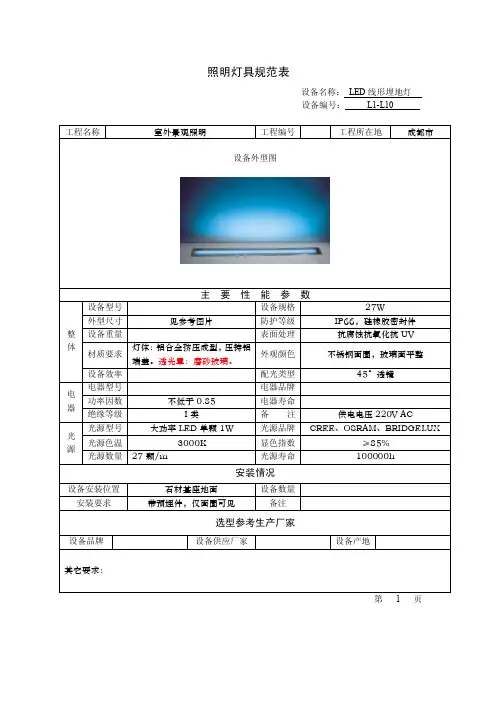

![[精品文档]LED洗墙灯灯具规范](https://img.taocdn.com/s3/m/642352a11b37f111f18583d049649b6648d70936.png)
设备名称：LED线形埋地灯设备编号：L1-L10设备名称：LED线形泛光灯设备编号：L21-L30第 2 页设备名称：LED线形泛光灯设备编号：L31财务一周工作小结[财务一周工作小结]财务一周工作小结 上班一周，第一天把手头的工作理了理头绪;第二、三天去帮学院收费，下班后又回到办公室加班，所以周四的时候基本上理清了SZGT股权调整的问题，并反应到王老师那里;周五上午把王老师提出的意见完善后又向王老师请教了一个关于交叉持股的问题，之后回办公室和敏敏聊了半个上午，到下午又去参加公司党委的活动了，财务一周工作小结。
一周大致情况就这样，一个人待在办公室里的感觉不像想像中的那么差。
没有人聊天，工作效率更高了。
这一周总的来说，工作完成得还不错，今天来加了半天班，除了还有两个问题需要向电子和通信两个集团相关人员请教一下之外，其他的都整理好了。
希望明天能顺利找到需要的信息，然后报给王老师。
对公司股权管理还是处在一知半解，甚至连一知半解都还没有达到的状态。
想找找相关的书籍，但去了几个书店都还没有找到，有些郁闷。
对于如何衡量一个公司的价值，如何评价一个公司的财务状况，也还是迷迷糊糊，很多指标在看书的时候觉得挺明白，但一看到财务报表，就觉得很晕。
有些庆幸自己没有再继续学习会计专业，但还是觉得应该好好补补财务方面的知识。
现在财务总监是我顶头上司，这可是个绝佳的机会，一定要好好努力啊!这个周末过得有些累。
昨天肖波波他们过来找房子，陪了他们一天，最郁闷的是最终也一无所获。
晚上和邓，还有他的女友三个人一起去游泳了。
这是我在成都第一次游泳。
室外的游泳馆不像长春那边室内的那么舒服，水也很脏，但我还是喝了好几大口，鼻子也没少呛水。
唯一能让人欣慰的就是我进步挺快。
虽然一年多没游过，虽然这还是我第三次下水，但现在能游两三米远了，也知道换气了，只是每次都会喝点水而已，呵呵。
以后有机会一定要多去啦～～今天起床居然都十点半了，呵呵，真有些佩服自己了。
cob灯_精品文档
cob灯COB灯：设计、工作原理和应用领域解析摘要:COB（Chip-on-Board）灯是一种新型的发光二极管（LED）照明技术。
COB灯通过将多个LED芯片集成在一个封装的基板上实现了高度集成和紧凑的设计。
本文将介绍COB灯的设计原理、工作原理以及应用领域，并探讨其在照明行业中的潜力和优势。
1. 引言照明行业一直在寻求更加高效、节能、持久和环保的照明解决方案。
随着LED技术的快速发展，COB灯作为一种新型的LED照明产品逐渐受到关注。
COB灯通过将多个LED芯片集成在一个封装内，有效提高了照明效果和能效。
2. COB灯的设计原理COB灯的设计原理是将多个LED芯片连接在一个封装的基板上，形成一个模块化的照明源。
这些LED芯片通过平行或串联的方式进行连接，并通过导线连接到电路驱动器。
COB灯的封装基板通常采用高导热性的材料，以提供良好的散热效果。
3. COB灯的工作原理COB灯的工作原理与传统的LED灯类似，都是通过电流激活LED芯片发出光线。
COB灯中的多个LED芯片可以同时点亮，提供更加均匀和强烈的光线。
由于多个LED芯片的组合，COB灯在照明效果上比单个LED灯具有更高的亮度和色彩饱和度。
4. COB灯的应用领域COB灯由于其高集成度和紧凑的设计，被广泛应用于各个领域中。
在室内照明领域，COB灯可以被用于家庭照明、商业照明、办公室照明等。
在室外照明领域，COB灯可以用于路灯、广告牌照明、景观照明等。
此外，COB灯还可应用于汽车照明、舞台照明、显示屏照明等领域。
5. COB灯的优势和潜力COB灯相比传统的LED灯具有许多优势。
首先，COB灯具有更高的亮度和颜色饱和度，可以提供更好的照明效果。
其次，COB灯的紧凑设计使其更易于集成和安装。
此外，COB灯还具有较低的能耗和更长的使用寿命，可以节省能源和减少维护成本。
因此，COB灯在照明行业中具有巨大的潜力。
6. COB灯的挑战和发展趋势虽然COB灯具有许多优势，但也面临一些挑战。
工厂电气照明设计计算
工厂电气照明设计计算
首先，工厂的电气照明设计需要考虑工厂的照明需求。
根据工厂不同区域的用途和工作环境，确定照明等级和照明布局。
一般来说，生产车间和装配区等工作区域需要较高的照明等级，而仓库和通道等非工作区域可以采用较低的照明等级。
在确定照明布局时，要考虑到照明灯具的位置和数量，并合理安排，以避免照明的盲点和死角。
其次，工厂电气照明设计需要根据实际情况计算照明功率。
对于不同区域的照明设备，需要根据所需的照度计算其功率。
一般来说，工作区域的照度需求较高，而非工作区域的照度需求较低。
照度是指单位面积上的光通量，可以用勒克斯(lux)表示。
通过照度的要求，可以推导出所需的光通量，然后根据光源的效率，计算出所需的功率。
另外，工厂电气照明设计还需要考虑工厂的能源节约。
为了实现能源的节约，可以采用节能灯具和智能控制系统。
节能灯具包括LED灯和荧光灯等，它们具有较高的光效和长寿命，能够达到较高的能源利用率。
智能控制系统可以根据实际照明需求，自动调节灯具的亮度和开关状态，以达到节约能源的目的。
最后，工厂电气照明设计还需要考虑电气安装和线缆敷设。
为了确保照明系统的正常运行，需要合理规划电气布线和安装灯具，同时还需要考虑电气设备的容量和负荷平衡，以避免电气故障和安全隐患。
在实际的工厂电气照明设计计算中，还需要考虑诸如环境温度、维护保养等因素。
通过对这些因素的综合考虑，可以制定出合理的电气照明设计方案，以满足工厂的照明需求和能源节约的要求。
车间照明方案
车间照明方案1. 引言车间照明在工业生产中起到非常重要的作用。
良好的照明条件不仅能提高员工的工作效率和工作质量，还能确保工作环境的安全性和舒适性。
本文将介绍一种适用于车间照明的方案，包括灯具选择、安装位置和照明设计等。
2. 灯具选择车间的照明主要依靠灯具来实现。
在选择灯具时，应考虑以下因素：2.1 亮度和照度车间中应当保持适中的照度，以确保员工的工作效率和舒适感。
具体的照度要求根据不同的车间类型而有所不同，一般来说，精密制造车间需要相对较高的照度，而一般生产车间需要适中的照度。
因此，在选择灯具时应根据车间的实际需求来确定适当的亮度和照度。
2.2 能效和寿命能效和寿命是考虑灯具选择的重要因素。
高效节能的LED灯具是现代车间照明的首选。
LED灯具不仅能提供较高的亮度，还能显著降低能源消耗。
此外，LED灯具的寿命较长，能够减少更换和维护的频率和成本。
2.3 耐用性和防护等级由于车间环境复杂，灯具需要具备较高的耐用性和防护等级。
灯具应能够抵御车间中的湿气、灰尘和振动等因素的影响。
同时，灯具的外壳和灯罩等部分应具备防爆和防水的功能，以确保员工的安全。
3. 安装位置灯具的安装位置对车间照明效果有着重要影响。
根据车间的实际布局和工作需求，可以考虑以下几种安装方式：3.1 中央集中式中央集中式安装方式是将灯具安装在车间的中央位置，通过均匀分布的光线来照亮整个车间。
这种方式适用于车间空间相对较小且布局统一的情况，能够提供较为均匀的照明效果。
3.2 区域分区式区域分区式安装方式是将车间划分成不同的区域，每个区域有独立的照明系统。
根据不同的工作需求，可以调节每个区域的照度，以实现个性化的照明效果。
这种方式适用于车间中存在不同工作区域且每个区域的要求不同的情况。
3.3 任务指向式任务指向式安装方式是根据具体工作任务的需要，将灯具安装在特定位置上，以提供精确的光线照射。
这种方式适用于需要精密操作或精确检测的工作任务，能够提供高度聚光的照明效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论工厂的电气照明
中国分类号：TM923
1.工厂电气照明照度标准及设计
照度标准的选取，作业面或参考平面的照度符合下列条件之一及以上寸，须按照度标准值分级提高一级：作业精度要求较高，连续长寸间紧张的视觉作业，对视觉器官有不良影响寸；视觉要求高的精细作业场所，眼睛至识别对象的距离大于500mm寸；识别移动对象，要求识别寸间短促而辨认困难寸；视觉作业对操作安全有重要影响时；识别对象亮度对比小于0.3 时；且产生差错会造成很大损失寸；视觉能力低于正常能力寸；建筑等级和功能要求较高寸。
对于方案设计或初步设计阶段，常采用单位容量法；利用系数法适用于灯具均匀布置、反射条件好的室内一般照明，灯具均匀布置
也适于的室外照明。
工厂照明常采用利用系数法。
建筑照明设计标准》对照度均匀度的规定：作业区域一般
照明照度均匀度不应小于0.7 ，作业区临近周围的照度均匀度不应小于0.5 。
近年来一些研究表明，室内照度均匀度并非越均匀越好，变化太大的环境会对人的注意力产生不良影响，均匀无变化的环境会大大降低人的工作效率，因此从可以减缓疲劳，集中注意力，减少资源不必要浪费的角度来说，需要选择合适的室内各部分的照度及照度均匀度。
2.常用照明光源与灯具的选择
2.1 光源的选择
光源应根据生产工艺的特点和要求进行选择。
选择光源时，不能简单比较光源的价格因素，更应侧重全寿命周期的经济分析比较。
对于高效长寿命光源，虽然单体价格高，一次投入相对较大，但后期运行维护费用低，所以从经济和技术的角度考虑，其实比较合理的照明选择。
2.2 灯具的选择
工厂照明灯具应按环境条件、满足工作和生产条件、被照面上配光要求及灯具效率为依据，并适当考虑外观美观、安装方便以及与建筑物协调，以做到技术经济合理。
有特殊环境条件的厂房，如潮湿、多尘、有腐
蚀性气体或爆炸危险的厂房，这些因素直接影响着照明设备的选择。
如在地坑、水泵房、车间平台等场所，应选择相应等级的防水防尘灯具，至少应采用带防水灯头的开敞式灯具；而对于火灾危险以及可能出现爆炸事故的场所，要符合如《爆炸和火灾危险环境电力设计规范》等国家现行相关标准规范的规定。
3.工厂照明节能措施
3.1使用节能型电感镇流器和电子镇流器
厂房照明应采用具有能耗小、性能优的光源用电附件，如电子触发器、电子镇流器、节能型电感镇流器等，气体放电灯宜采
用电子触发器。
一般电感式镇流器自身能耗为光源的10%- 15%
而电子镇流器本身能耗极低，并且有恒功率输出的特点。
目前厂房中占90%左右气体放电灯配用电感镇流器，如果用电子镇流器、节能电感镇流器、电子触发器取代传统的高能耗电感镇流器，将获得很大的节能效益与经济效益。
3.2灯具布置及回路控制的节能设计
采用合适的控制方式，如手动控制、时间控制、光敏控制、微机控制等，根据不同的使用阶段开/ 闭不同的照明，如与窗平行的照明等按天然光的强弱而开/ 闭；楼梯间照明采用定时控制或声光组合控制。
为达到节电的目的，可以在不使用相关用电设备的情况下，可以通过设置在插座面板上的开关进行操作，从而可以有效进行插座电源切断工作以大大降低设备空载损耗。
4.电气照明的安装、维护及故障检修
4.1 照明安装
4.1.1 灯具安装
根据使用场所、额定电压以及照度的需求，选择合适的照明灯具。
使用场所主要考虑防水、防尘、防爆等环境因素；额定电压的选取是从人身安全的角度来考虑，要按照使用场所的安全电压等级来确定。
照明方式、光源以及灯具安装的高度和角度在照度的大小中起着决定性的作用。
灯具安装要求平稳、牢固、清洁、整齐，同一组灯的高度一致，且呈直线安装。
4.1.2 开关、插座安装
要根据开关、插座种类和装配形式来具体确定其安装高度而
定。
开关、插座安装要牢固、整齐，暗装开关及插座的盖板要端正，紧贴墙面。
照明总开关选用具有明显端口的隔离型开关，回路开关则采用双极塑壳式断路器，也可加装熔丝保护。
安装前要通过漏电试验检测其动作电流和动作时间是否符合规范要求，使具有漏电保护功能的开关正常工作。
插座的额定电流有10A和16A这2类，要根据线路的负荷电流来确定其大小，不能过载，而空调、焊机等要配备专用插座。
插座有单相和三相之分，其中
单相三孔和三相四孔的插座具有“ N、“E接线柱，注意二者不能接反或短接。
4.2 照明维护
照明线路要经过专业工程师和监理检查验收后方可正式投入正常运行，并建立照明设备技术管理档案及台账。
合理制定相关的巡视项目、路线和时间，在日常维护检修后，要及时填写负荷变化情况、绝缘大小、存在的缺陷并归档保存，以便掌握线路的运行状态。
4.3照明线路故障的检修
4.3.1断路
接线松动脱落、保险丝熔断、导线断开、开关损坏、
灯丝烧毁、雷击跳闸等现象对导致发生断路故障。
4.3.2短路
发生短路故障的原因有以下几点：雷击感应或线路过
电压，造成绝缘击穿；密封不严，导致元器件内进水；电气元器
件内接线余量过长，使得“ L”和“N'线接触；；线路绝缘受到破坏或老化并且碰线；使用大功率用电设备，造成线路过载运行；用户使用动设备时线路接错或带电作业时人为碰线等。
4.3.3 漏电
1）线路绝缘损坏而接地、电气设备内部绝缘损坏、用电
设备本体绝缘破坏、雷击感应等会导致发生漏电故障。
2）漏电危害。
漏电处的温度升高会引发火灾，这样不仅
会浪费电力、影响供电，严重时甚至会导致人身触电伤亡及设备损坏。
5. 结论
电气照明是企业供电的重要组成，一个完整可靠的照明系统，需要合理的设计，精心的施工和科学的管理，如何做好工厂电气照明节能应从可靠性、经济性和节能等方面进行综合考虑。
从照明设计的照度标准选择、光源与灯具及附件选择等方面论述工厂电气照明设计及方面的问题，以营造良好的工作条件，提高照明质量以利于生产、工作和保障职工安全、身体健康，进而提高劳动生产率和产品质量。
