工厂电气照明设计
施工工地宿舍及办公区伏安全照明电气设计方案
内径的1.35倍立管可取1.25倍;三根以上绝缘导线穿于同一根 管,穿管导线的总截面积包括护套≯40%管内截面积
第四节、安全照明线路敷设与保护
②可共管的导线 同一回路的所有相线和中性线 同一照明方式且线路走向相同的不同支线,但管内导线≯8根 同一设备及生产上有连锁关系的不同设备的所有导线 各种电气设备的二次回路导线 ③不可共管的导线 不同电压等级、不同回路、不同电能表的导线 不同照明方式的导线 交流与直流
分断能力kA
微
脱扣器的整定电流及特性
型
常用微型断路器： 1～63A额定电流运行短路分断能力最高可达6kA
第四节、安全照明线路敷设与保护
5.照明线缆的敷设
①明敷设
用瓷珠、瓷瓶跨、沿屋架敷设
穿管明配线
用夹板、铝皮卡及槽板沿墙、顶棚或屋架敷设
穿管或放于电缆桥架内敷
设于墙壁、柱子、顶棚的
表面及桁架、支架等处
第四节、安全照明线路敷设与保护
2. 过负荷保护
①过负荷故障
超过设备或线路可以承受的长期工作负荷
②过负荷保护
保护电器应在过负荷电流对导体的绝缘、接头、端子造成损
坏前将其切断 ③过负荷保护要求
引起的导线温升
电源容量
——除不可能增加负荷或因限制不会导致过载者外均应装设
根据过负荷量的大小和时间的长短来确定是否切除
与所控的灯相对 安 装于门旁时距门框0.15～0.2m 装 拉线开关距顶棚0.2～0.5m
翘板开关距地楼面 1.3m
四、照明配电设备
4.宿舍内可以使用的电器设备
第三节、安全照明线路计算
1.线路计算 已知电压U为36V,每个LED灯功率为30w,LED灯的功率因素cosφ为1. 则每个灯流经的电流I=P/U=30/36=0.83A.
工业与民用建筑电气设计典型实例

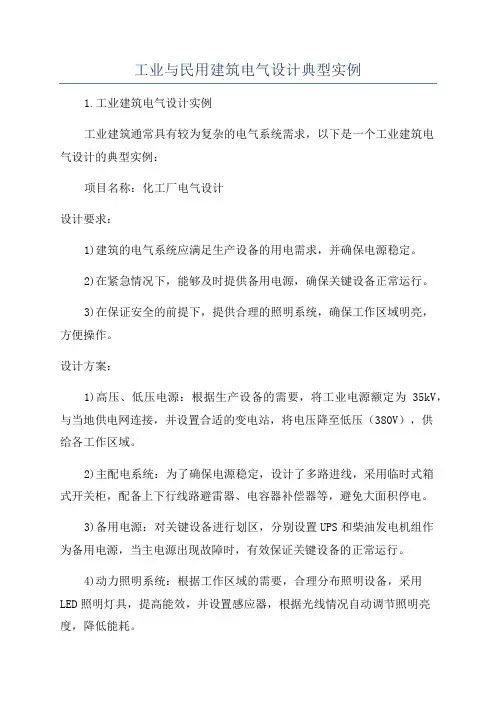

工业与民用建筑电气设计典型实例1.工业建筑电气设计实例工业建筑通常具有较为复杂的电气系统需求，以下是一个工业建筑电气设计的典型实例：项目名称：化工厂电气设计设计要求：1)建筑的电气系统应满足生产设备的用电需求，并确保电源稳定。
2)在紧急情况下，能够及时提供备用电源，确保关键设备正常运行。
3)在保证安全的前提下，提供合理的照明系统，确保工作区域明亮，方便操作。
设计方案：1)高压、低压电源：根据生产设备的需要，将工业电源额定为35kV，与当地供电网连接，并设置合适的变电站，将电压降至低压（380V），供给各工作区域。
2)主配电系统：为了确保电源稳定，设计了多路进线，采用临时式箱式开关柜，配备上下行线路避雷器、电容器补偿器等，避免大面积停电。
3)备用电源：对关键设备进行划区，分别设置UPS和柴油发电机组作为备用电源，当主电源出现故障时，有效保证关键设备的正常运行。
4)动力照明系统：根据工作区域的需要，合理分布照明设备，采用LED照明灯具，提高能效，并设置感应器，根据光线情况自动调节照明亮度，降低能耗。
2.民用建筑电气设计实例民用建筑电气设计相对简单，以下是一个民用建筑电气设计的典型实例：项目名称：住宅小区电气设计设计要求：1)住宅楼电气系统应满足居民的用电需求，保证电压稳定。
2)停车场的电气系统应满足照明和安全监控设备的用电需求。
3)公共绿地的电气系统应满足路灯、喷泉等设备的用电需求。
设计方案：1)住宅楼电气系统：将供电线路引入住宅楼应急电源控制箱，根据楼层需求连接楼道灯、电梯、门禁系统等设备，对每个单元的楼梯间配备处于供用两用的照明插座。
2)停车场电气系统：选用高亮度LED照明灯具作为主要照明设备，使用感应器，根据光线情况自动调节照明亮度，并设置分时控制，根据夜间停车情况合理分配亮度。
3)公共绿地电气系统：绿地内的照明设备选择具有美化效果的景观灯具，采用时控、光控系统，自动调节照明时段和亮度，并考虑到人流情况，设置紧急呼叫系统。
工厂电气系统设计大全
工厂电气系统安装项目1 工厂电气动力系统安装3.1.1施工技术准备1.识图1）设计说明（1）设计依据按照国家标准GB50052～95 《供配电系统设计规范》、GB50053—94《10kV及以下变电所设计规范》、GB50054—95《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下一般设计原则：a遵守规程、执行政策必须遵守国家的有关规程和标准，执行国家的有关方针政策，包括节约能源、节约有色金属等技术经济政策。
b安全可靠、先进合理应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能较先进的电气产品。
c近期为主、考虑发展应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能性。
d全局出发、统筹兼顾必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。
（2）设计范围工厂供电设计包括变配电所设计、配电线路设计和电气照明等。
a变配电所设计无论工厂总降压变电所或车间变电所，设计的内容都基本相同。
工厂高压配电所，则除了没有主变压器的选择外，其余的设计内容也与变电所设计基本相同。
变配电所的设计内容应包括：变配电所负荷的计算和无功功率的补偿，变配电所所址的选择，变电所主变压器台数和容量、型式的确定，变配电所主结线方案的选择，进出线的选择，短路计算及开关设备的选择，二次回路方案的确定及继电保护的选择与整定，防雷保护与接地和接零的设计，变配电所电气照明的设计等。
最后需编制设计说明书、设备材料清单及工程概(预)算，绘制变配电所主电路图、平剖面图、二次回路图及其它施工图纸。
b配电线路设计工厂配电线路设计分厂区配电线路设计和车间配电线路设计。
厂区配电线路设计，包括厂区高压供配电线路设计及车间外部低压配电线路的设计。
其设计内容应包括：配电线路路径及线路结构型式的确定，负荷的计算，导线或电缆及配电设备和保护设备的选择，架空线路杆位的确定及电杆与绝缘子、金具的选择，防雷保护与接地和接零的设计等。
主厂房电气照明施工方案
主厂房电气照明施工方案目录一、前言 (2)二、工程概况 (3)1. 工程地点 (3)2. 工程规模 (4)3. 工程特点 (5)三、施工准备 (6)1. 技术准备 (8)2. 材料准备 (9)3. 机具准备 (9)4. 劳动力安排 (11)四、照明系统设计 (12)1. 照明需求分析 (13)2. 照明设备选型 (14)3. 照明线路布置 (15)4. 照明控制系统设计 (16)五、电气施工计划 (17)1. 施工进度计划 (18)2. 施工人员安排 (19)3. 施工设备使用计划 (20)六、施工现场管理 (21)1. 安全管理 (22)2. 质量管理 (23)3. 环境管理 (23)七、竣工验收及后期维护 (25)1. 竣工验收 (26)2. 后期维护 (27)一、前言随着科技的不断发展和生产生活水平的提高，人们对电力照明的需求越来越高。
在主厂房建设过程中，电气照明系统的设计与施工显得尤为重要。
本施工方案旨在为确保主厂房电气照明系统的质量、安全和高效运行提供指导，以满足厂房内各种作业环境和功能需求的照明要求，为员工创造一个舒适、安全、高效的工作环境。
本施工方案主要针对主厂房的照明系统进行设计和施工，包括照明设备的选型、布局、安装、调试以及后期维护等方面的内容。
在制定本方案时，充分考虑了厂房的实际需求、建筑结构特点、设备布局等因素，力求做到合理、科学、实用。
本方案还参考了国家相关标准和规范，以及国内外先进的电气照明技术和管理经验，力求为您提供一个完善的电气照明施工方案。
在施工过程中，我们将严格按照本方案的要求进行操作，确保电气照明系统的顺利完成。
我们还将对施工过程进行全程监控，确保质量控制和安全管理。
在项目完成后，我们将为您提供详细的施工记录、设备清单、图纸等资料，以便您对工程进行后期的维护和管理。
本施工方案旨在为您提供一个高质量、安全、高效的主厂房电气照明系统，为您的生产和工作提供有力保障。
照明电气设计要点总结

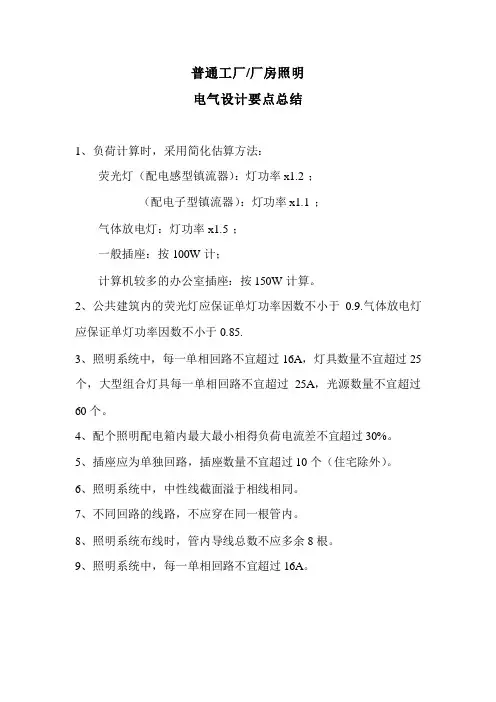

普通工厂/厂房照明
电气设计要点总结
1、负荷计算时，采用简化估算方法：
荧光灯（配电感型镇流器）：灯功率x1.2 ；
（配电子型镇流器）：灯功率x1.1 ；
气体放电灯：灯功率x1.5 ；
一般插座：按100W计；
计算机较多的办公室插座：按150W计算。
2、公共建筑内的荧光灯应保证单灯功率因数不小于0.9.气体放电灯应保证单灯功率因数不小于0.85.
3、照明系统中，每一单相回路不宜超过16A，灯具数量不宜超过25个，大型组合灯具每一单相回路不宜超过25A，光源数量不宜超过60个。
4、配个照明配电箱内最大最小相得负荷电流差不宜超过30%。
5、插座应为单独回路，插座数量不宜超过10个（住宅除外）。
6、照明系统中，中性线截面溢于相线相同。
7、不同回路的线路，不应穿在同一根管内。
8、照明系统布线时，管内导线总数不应多余8根。
9、照明系统中，每一单相回路不宜超过16A。
工业厂房电气设计规范
工业厂房电气设计规范篇一：厂房电气设计说明电气设计说明一. 设计依据:1. <<民用建筑电气设计规范JGJ16-20082. <<建筑设计防火规范GB50016-20063. <<建筑物防雷设计规范GB50057-20104. <<低压配电设计规范GB50054-955. <<供配电系统设计规范GB50052-20096. <<建筑照明设计标准GB50034-20047. <<火灾自动报警系统设计规范GB50116-988. <<10kv及以下变电所设计规范GB50053-949. <<建筑物电子信息系统防雷技术规范GB500343-200410. 建设单位的有关意见和各专业所提供的工艺要求11. 其它有关国家及地方的现行规程,规范标准.二. 工程概况:本工程xxxxxxx厂房,总建筑面积为20600平方米,其中地上18600平方米,地下2000方米,本工程结构型式为框架结构.建筑高度为米.变配电所设在地下一层,消防中心设在一层(具有直接对外的出口),弱电机房设置在地下一层。
三. 设计范围:1. 强电部分: a). 10KV变配电系统. b) 220V/380V配电系统.c) 电气照明系统.d) 防触电安全保护系统. e)建筑物防雷接地系统2. 弱电部分: a) 通信系统(宽带,电话). b) 有线电视系统(CATV). c). 火灾自动报警系统. d). 视频安防监控系统(CCTV)四. 10KV/0.4KV变配电系统:1. 本工程用电负荷分级如下:一级负荷为: 火灾报警及联动控制设备,消防泵,喷淋泵，消防电梯,排烟风机,加压风机,保安监控系统,应急照明，弱电用电、生活泵，普通电梯、排污泵三级负荷为: 一般照明及普通动力用电.2. 供电电源及电压等级本工程采用4路10kV电源供电；1#变压器、2#变压器电源分别引自上一级不同的35KV变电所,满足本工程一级负荷的要求，负责工厂非生产用电；3#变压器、4#变压器电源引自上一级的35KV变电所，负责工厂生产用电。
单层钢结构厂房照明电气设计施工图
工业建筑电气照明节能设计
工业建筑电气照明节能设计作者：罗长良来源：《城市建设理论研究》2013年第22期【摘要】本文主要介绍了电气节能的设计原则以及对新技术的应用，并对新技术的应用要注意的问题作了分析，在此基础上对工业建筑电气照明的节能设计的发展提出以下建议。
【关键词】工业建筑，电气照明，节能设计中图分类号： TE08 文献标识码： A 文章编号：一、前言随着现代科学技术的发展，人民生活水平的不断提高，能源消耗也不断增加。
因此，在现在社会中，建筑节能意识越来越受到大家的广泛关注，建筑节能的技术运用也越来越多。
但是要做好建筑节能工作，进一步提高建筑节能的技术水平并且进行深入的研究是非常重要的事情。
二、电气节能的设计原则1.适用性适用性就是指在满足建筑施工的情况下，即为建筑施工提供足够的电荷、电量和动力，保证建筑施工的照明强度、色度和舒适工作环境以及畅通运输通道的情况下，优化供电配电设备，以促进电能的合理节约化运用。
2.节能性节能性原则就是指将无需消耗电能的电给节省下来。
在建筑施工中，有许多电能的消耗与促进建筑的顺利安全进行无关，是不必要的一种损耗。
所以我们要对这些不必要的消耗采取措施以节约电能。
不必要的电能消耗，如用久了的电气设备自身的电量消耗就高于新的电气设备、传输线的消耗，以及变压器的过多消耗。
所以在不影响正常工作功能的情况下，能够经济合理的采取先进技术节省不必要的电能消耗是十分重要的。
3.节约性节约性指的就是不能因为要达到节能的效果而过高的消耗投资，而是要以最低的投资得到最大的回报，要在选用节能设备上做到科学合理，要充分的考虑经济效益的取得。
三、建筑电气新技术的应用为解决传统节能技术能源浪费大的问题,新一代建筑电气技术正在试图采用各种先进的控制方式对传统建筑电气设备进行有效的控制｡另外,通过中控电脑则可监视和控制整个建筑的灯光､遮阳及空调设备,同时可以看到各区域､各房间的实际温度,并可设定各房间可调节温度的上下限;通过定时则可对定时上下班场所的灯光、空调､窗帘等进行定时控制｡所有这些措施都可以达到节能的目的,有效地降低建筑电气的能耗｡民用建筑的节能潜力很大,建筑电气设计应充分考虑选择高效率的节能设备,应用先进的设计技术,按照节能标准进行设计,为人们提供健康､舒适､安全的居住､工作和活动空间｡照明节能设计就是在保证不降低照明质量的要求下尽量减少照明回路中的能量损失，从而达到能量利用的最大化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.1.2 照明方式和种类
2．照明的种类
照明按其用途可分为工作照明、事故照明、值班照明、警卫照明和障 碍照明等。 （1）工作照明 正常工作时的室内外照明。 （2）事故照明 正常照明熄灭后供工作人员暂时继续作业和疏散人员 使用的照明。 （3）值班照明 非生产时间内供值班人员使用的照明 （4）警卫照明 警卫地区周界的照明 （5）障碍照明 在高层建筑上或基建施工、开挖路段时，作为障碍标 志用的照明。
为了使灯管温度分布均匀，防止出现低 温区，以保持卤钨循环的正常进行，卤钨 灯要求水平安装，其偏差不大于40。
图10-6 卤钨灯结构图 1-灯脚 2-钼箔 3-灯丝（钨丝） 4-支架 5-石英玻管
（内充微量卤素）
图10-5 白炽灯结构图 1-玻壳 2-灯丝（钨丝） 3-
支架（钼线） 4-电极（镍丝） 5-玻璃芯柱 6-杜美丝（铜铁镍合金丝） 7引 入 线 （ 铜 丝 ） 8- 抽 气 管 9-灯头 10-封端胶泥 11-锡 焊接触端
第10章 工厂电气照明
§ 10.1 电气照明概述 § 10.2 常用照明光源和灯具 § 10.3 照度计算 § 10.4 照明供电系统
小结
§10.1 电气照明概述 工厂电气照明分为自然照明（天然采光）和人工照明两大类，而电气照明是 人工照明中应用范围最广的一种照明方式。
10.1.1 照明技术的有关概念
τ＝/Φ
（10-6）
这三个参数存在如下关系： ρ+α+τ＝1
(10-7)
一般特别重视反射比这个参数，因为它与照明设计直接相关。
（2）光源的显色性能
同一颜色的物体在具有不同光谱的光源照射下，能显出不同的颜 色。光源对被照物体颜色显现的性质，叫做光源的显色性。
10.1.1 照明技术的有关概念
为表征光源的显色性能，特引入光源的显色指数这一参数。光源 的显色指数Rα是指在待测光源照射下物体的颜色与日光照射下该物体 的颜色相符合的程度，而将日光与其相当的参照光源显色指数定为100。 因此物体颜色失真越小，则光源的显色指数越高，也就是光源的显色 性能越好。
白炽灯的一般显色指数为97～99，荧光灯的为79～90，显然荧光灯 的显色性要差一些。
10.1.2 照明方式和种类
1．照明方式 在工厂企业或变电所中，照明方式可分为一般照明、局部照明和混合照明。 （1）一般照明 供照度要求基本上均匀的场所的照明。 （2）局部照明 仅供工作地点（固定式或便携式）使用的照明。 （3）混合照明 一般照明和局部照明组成的照明。
图10-1 绘在极坐标上的配光曲线(D-1型配照灯)
对于聚光很强的投光灯，其光强分布 在一个很小的角度内，其配光曲线一般 绘在直角坐标上，如图10-2所示。
图10-2 绘在直角坐标上的配光曲线（投光灯）
10.1.1 照明技术的有关概念
3．照度和亮度
（1）照度
受照物体表面的光通密度称为照度，用符号E表示，单位为勒克司
1．热辐射光源 利用物体加热时辐射发光的原理所制成的光源称为热辐射光源。目前常 用的热辐射光有： （1）白炽灯 结构如图10-5。其发光原理为灯丝通过电流加热到白炽状态从而引起热 辐射发光。
10.2.1 照明光源
（2）卤钨灯 结构如图10-6。卤钨灯是在灯泡中充
入微量的卤化物，利用卤钨循环的作用， 使灯丝蒸发的一部分钨重新附着在灯丝上， 以达到既提高光效又延长寿命的目的。
图10-3 亮度概念说明
10.1.1 照明技术的有关概念 L＝／Aα＝Icosα／Acosα＝I /A
(10-3)
可见，发光体的亮度值实际上与视线方向无关。
4．物体的光照性能和光源的显色性 能 （1）物体的光照性能 当光通量Φ 投射到物体上时，一部 分光通从物体反射回去，一部分光 通被物体吸收，而余下一部分光通 则透过物体，如图10-4所示。
10.2 常用照明光源和灯具 照明光源和灯具是照明器的两个主要部件，照明光源提供发光源，灯具
起固定光源的作用。
10.2.1 照明光源
在照明工程中使用的各种光源可以根据其工作原理、构造等特点加以分类。 根据光源的工作原理主要分有两大类：一类是热辐射光源，如白炽灯、卤 钨灯等；另一类是气体放电光源，如氙灯、钠灯等。气体放电光源按放电 形式又可分为辉光放电（如霓虹灯）和弧光放电（如荧光灯、钠灯）。
（lx）。
ቤተ መጻሕፍቲ ባይዱ
当光通量Φ均匀地照射到某物体表面上（面积为A）时，该平面上的照度
值为
E＝Φ／A
（10-2）
（2）亮度 发光体（受照物体对人眼可看作是间接
发光体）在视线方向单位投影面上的发光强 度称为亮度，用符号L表示，单位为cd/m2。 如图10-3所示，该发光体表面法线方向的光 强为I，而人眼视线与发光体表面法线成α角， 因此视线方向的光强＝Icosα，而视线方向 的投影面Aα＝Acosα，由此可得发光体在视 线方向的亮度为
式中，Ω 为光源发光范围的立体角，单 位为球面度(sr)，且Ω ＝A／r2 ，其中 r为球的半径，A为与Ω 相对应的球面积； Φ 为光源在立体角内所辐射的总光通量。
（2）光强分布曲线 光强分布曲线也叫配光曲线，它是在
通过光源对称轴的一个平面上绘出的灯具 光强与对称轴之间角度α 的函数曲线。
配光曲线是用来进行电气计算的一种 基本技术资料。对于一般灯具来说，配光 曲线是绘在极坐标上的，如图10-1所示。
1.光、光谱和光通量 （1）光 （2）光谱 （3）光通量（光通）
2.光强及其分布特性 光强 光强是即发光强度，是表示向空间某一方向辐射的光通密度。用符 号I表示，单位为坎德拉（cd）。 对于向各个方向均匀辐射光通量的光源，其各个方向的光强相等， 计算公式为
I＝Φ／Ω
（10-1）
10.1.1 照明技术的有关概念
10.2.1 照明光源 2．气体放电光源 利用气体放电时发光的原理所做成的光源称为气体放电光源。目前常用 的气体放电光源有5种。
为了表征物体的光照性能，引入了 以下三个参数：
①反射比
是指反射光的光通量 与总投射光
通量Φ之比，即
图10-4 光通量投射到物体上的情况
ρ＝/Φ
(10-4)
10.1.1 照明技术的有关概念
②吸收比
是吸收光的光通量Φα与总投射光的光通量Φ之比，即
α＝/Φ
（10-5）
③透射比
是透射光的光通量Φτ与总透射光的光通量Φ之比，即
