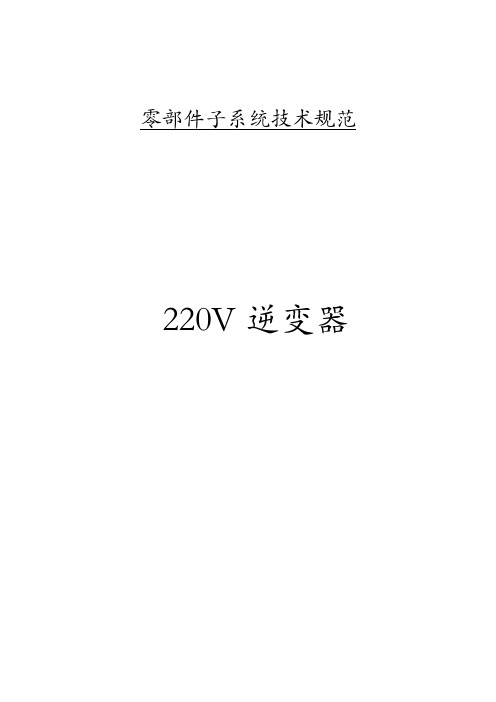

汽车-220V逆变器技术规范CTS
零部件子系统技术规范220V逆变器更改记录1前言本文件是根据某车项目规划，定义了220V逆变器基本技术要求，用于供应商报价，本文件在供应商定点之前可持续进行更改。
2术语及参考文件2.1术语技术术语见表12.2参考规范参考规范见表23设计概念组成：主机、转接插件、输出插座。
输出面板:包括220VAC输出插座、控制开关以及工作状态指示灯功能模块。
输出波形：150W纯正弦波。
3.1 效果图（供参考）外观效果见图1：图1逆变器外观3.2 零件清单零件清单见表3:序号 零件名称 零件号 备注1 逆变器主机 /2 DC 输入插件 /3 输出转接插件 /可在插座中设计插接件 4AC 输出插座/内设控制开关4 技术要求4.1 逆变器基本技术参数输入电压： 标称13.5V 直流，范围11V —16.5V ； 输出电压： 220VAC ±5%； 标称输出功率：150W ； 峰值功率： 300W/2S 输出频率： 50±0.5HZ ； 输出波形： 纯正弦波；波形失真： THD ﹤2% （线形负载）；1423效率：＞90% （额定功率下负载150W）；4.2功率-温度特性逆变器在表4规定的温度范围内，其输出的最小功率应符合图2的功率温度特性曲线要求：持续功率图2温度功率曲线温度( C) 最小功率 (W)T < -40 0-40 —50 15050 —85 线性降低T > 85 04.3保护设计1）防触电保护：结构设计中必须带有防触电保护机构，以避免儿童手指伸入插座孔而触电。
2）保护措施：逆变器必须具有反接保护、过热保护、输出短路保护、输出过载保护、输入欠压保护、输入过压保护。
注：当输入电压连续至少1s以上小于11V时，输入欠压保护功能启动。
当输入电压回升到12±0.2VDC或更高时逆变器可以再次打开并回到正常。
输出过载保护，且当Pmax > 额定功率（持续负载大于150W，10s内关断；300W，2s关断）。
国家电网公司通用车载监控终端技术规范
ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/GDW 国家电网公司企业标准Q/XXX XXXXX—2014通用车载监控终端技术规范Technical specification for general vehicle monitor terminals点击此处添加与国际标准一致性程度的标识（报批稿）XXXX-XX-XX发布XXXX-XX-XX实施目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 符号、代号和缩略语 (3)5 一般要求 (3)5.1 终端基本要求 (3)5.2 终端接口要求 (5)5.3 安全接入要求 (6)6 功能要求 (6)6.1 自检 (6)6.2 定位 (7)6.3 通信 (7)6.4 行驶记录 (8)6.5 休眠 (8)6.6 终端管理 (8)6.7 语音报读 (8)6.8 警示 (8)6.9 驾驶员身份 (9)6.10 电子派工单 (9)6.11 车辆故障远程诊断 (9)6.12 监听 (10)6.13 图像监控 (10)6.14 语音通话 (10)6.15 信息展示与查询 (10)6.16 油量监测 (10)6.17 里程统计 (10)6.18 派工单打印 (10)6.19 智能导航 (11)6.20 地理信息管理 (11)6.21 多媒体功能 (11)6.22 二次开发功能 (11)6.23 不同类型车载终端基本功能要求 (11)7 性能要求 (11)7.1 终端性能要求 (11)7.2 扩展设备性能要求 (14)8 包装、运输、储存和安装要求 (15)8.1 包装 (15)8.2 运输 (16)8.3 存储 (16)8.4 终端安装 (16)9 特殊条件要求 (17)附录A（规范性附录）通用车载监控终端功能要求 (18)编制说明 (22)前言为适应国家电网公司统一车辆管理平台系统建设要求，规范通用车载监控终端技术要求，特制订本标准。
CTS-17.01.02-A1-2015《汽车中央电气控制盒技术规范》
CTS-17.01.02-A1-2015《汽车中央电气控制盒技术规范》模板编号:CP-0197-V1 长安汽车工程技术规范文件Engineering Technical Specification of Changan Automobile Co. Ltd编号Code CTS-17.01.02-A1-2015代替Instead发布日期2015-6-30Release date汽车中央电气控制盒技术规范Technical Specification Of Automobile Electric Distribution Box AssemblyEngineering Technical Specification of Changan Automobile Co. Ltd前言本规范起草单位:汽车工程研究总院电装开发中心。
本规范主要起草人：陈建波本规范与上一版本相比，主要技术变化如下：无本规范历次发布情况：——CTS-17.01.02-A1-2015于2013年6月30日首次发布。
Engineering Technical Specification of Changan Automobile Co. LtdEngineering Technical Specification of Changan Automobile Co. Ltd目录（目录必须包含以下10项，不能删减，如果没有该项就在正文中写无，以避免规范应包含内容的缺失。
只固化目录第一层级，各规范编制人根据需求编写目录其它层级。
绿色字体不删除）1.范围 (1)2.规范性引用文件 (1)3.报告评价结果 (1)4.定义 (2)5.技术规范附图中标明的规格 (3)6.技术要求 (4)7 评价方法 (7)8.技术规范的变更 (21)9.技术规范附图中的表示方法 (21)10.适用的标准 (21)附录Engineering Technical Specification of Changan Automobile Co. Ltd汽车中央电气控制盒技术规范1.范围（必须写明该文件规定了什么、适用于什么）本标准规定了长安汽车系列车型使用的中央电气控制盒的术语及定义、要求、试验方法、检验规则、标志、包装、运输、贮存和质量保证。
国网15年配电终端 通用技术规范要点
国家电网公司集中规模招标采购国家电网公司总部配电自动化物资固化技术规范书配电终端,馈线终端(FTU)招标文件（技术规范通用部分）2015年1月本规范对应的专用技术规范目录馈线FTU终端采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写。
投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的表7项目单位技术差异表明确表示。
6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
目次1.总则 (1)2.技术规范要求 (2)2.1使用环境条件 (2)2.2电源要求 (2)2.3通信要求 (3)2.4功能要求 (4)2.5性能要求 (5)2.6结构要求 (8)3.试验 (10)4.技术服务、设计联络、工厂检验和监造 (11)4.1卖方提供的样本和资料 (11)4.2技术资料、图纸和说明书格式 (11)4.3供确认的图纸 (11)4.4买卖双方设计的图纸 (11)4.5其他资料和说明书 (11)4.6卖方提供的数据 (12)4.7图纸和资料分送单位、套数和地址 (12)4.8设计联络会议 (12)4.9培训 (12)4.10工厂验收和现场验收 (12)4.11质量保证 (12)4.12项目管理 (13)4.13现场服务 (13)4.14售后服务 (13)4.15备品备件、专用工具及试验仪器 (13)附录A馈线终端无线通信安装位置、航插尺寸定义（参考性附录） (14)附录B 馈线终端接口定义（规范性附录） (28)1.总则1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
CTS-17.01.02-A1-2015《汽车中央电气控制盒技术规范》详解
模板编号:CP-0197-V1 长安汽车工程技术规范文件Engineering Technical Specification of Changan Automobile Co. Ltd编号Code CTS-17.01.02-A1-2015代替Instead发布日期Release date2015-6-30汽车中央电气控制盒技术规范Technical Specification Of Automobile Electric Distribution Box Assembly前言本规范起草单位:汽车工程研究总院电装开发中心。
本规范主要起草人：陈建波本规范与上一版本相比，主要技术变化如下：无本规范历次发布情况：——CTS-17.01.02-A1-2015于2013年6月30日首次发布。
目录（目录必须包含以下10项，不能删减，如果没有该项就在正文中写无，以避免规范应包含内容的缺失。
只固化目录第一层级，各规范编制人根据需求编写目录其它层级。
绿色字体不删除）1.范围 (1)2.规范性引用文件 (1)3.报告评价结果 (1)4.定义 (2)5.技术规范附图中标明的规格 (3)6.技术要求 (3)7 评价方法 (7)8.技术规范的变更 (21)9.技术规范附图中的表示方法 (21)10.适用的标准 (21)附录汽车中央电气控制盒技术规范1.范围（必须写明该文件规定了什么、适用于什么）本标准规定了长安汽车系列车型使用的中央电气控制盒的术语及定义、要求、试验方法、检验规则、标志、包装、运输、贮存和质量保证。
本标准适用于长安汽车系列车型使用的中央电气控制盒(以下简称“中控盒”)。
2.规范性引用文件（规范引用文件排列需遵循国家标准-行业标准-企业标准的顺序，并必须写明以下引用说明。
）下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
通用电子电器零件测试规范
100 个循环
100 个循环 21 天
6 个循环
IP6KX IPX4,48 个循环
30 个循环
130， 0.25h
90
130， 0.25h； 110，1h
110，0.25h
100 个循环
9 个循 环
IP5KX
密封性评估（浸水测试）
√
√
√
√
表 2 零部件安装区域分类代码 ，测试温度范围及适用测试项目（续）
A 车厢内部-乘客厢
B 发动机仓
C 车身外部
D 开口
A1
A2
A3
A4
A4 a
Ab 4
B1
B2
B3
B4
B5
C1
C2
C3
C4
C5
CC 67
C8
D1
D2
E车 底
E
4
CVTC XXXX-2011
-40～80 车底及行李箱
-40～80 内部开口
I
通用电子电器零件测试规范
CVTC XXXX-2011
1 范围
本标准适用于所有的商用车电器/电子装置、总成、组件及零部件，并包括沿用件和售后件。针对 每一个安装区域，本标准规定了所有验证试验的操作特性、负载的曲线图及测试条件。本标准还是零部 件CTS（产品设计规范）、质量规范和试验规范的基础。在获得任何工程签署前，供应商必须提交一份 符合所有验证或有偏差许可的最终验证报告。任何与本标准的偏差，都必须完全地得到上海汽车商用车 公司技术中心电子电器部的批准。
-40～80 外部开口
-40～80 A 柱及 C 柱之间
《汽车连接器技术规范》By+长安汽车-已转换
编号 Code CTS-17.01.03.00-A2-2019代替 Instead CTS-17.01.03-A1-2016发布日期 Release date 2019.4.30汽车连接器技术规范Technical Specification Of Automobile Connector前 言本规范起草单位XX汽车产品开发二部电器开发所。
本规范主要起草人：XX本规范与上一版本相比，主要技术变化如下：——增加了“板端插针保持力要求”；——增加了“助力型连接器的机械实验要求”；——增加了“连接器防错结构要求”；——增加了“电流循环”要求；——修改了“振动/机械冲击”实验要求；——修改了电气特性中“Ⅰmax”的获得方法；——删除了“电线附件抗拉强度”、“端子蠕变强度”、“接合/离脱触感”、“耐浪涌”、“耐慢速滑动摩擦力”、“复合环境”、“高温操作”、“防潮性”、“结露试验”、“抗冻能力”、“耐二氧化硫”、“抗应力腐蚀”、“耐 臭氧”等试验；本规范历次发布情况：——Q/JD 1920-2012 于 2016 年 11 月 25 日首次发布。
——CTS-17.01.03-A1-2016 于 2016 年 11 月 25 日第二次发布。
目 录1.范围 (1)2.规范性引用文件 (1)3.报告评价结果 (1)4.定义 (1)5.技术规范附图中标明的规格 (3)6技术要求 (3)7评价方法 (6)8.技术规范的变更 (32)9.技术规范附图中的表示方法 (32)附录 (33)。
汽车连接器技术规范1.范围本文件规定了汽车连接器的术语和定义、要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于车用电线束中的单线和多线连接器及车辆上用于维修的分离连接器。
2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号Code CTS-17.01.02-A1-2015代替Instead发布日期Release date2015-6-30汽车中央电气控制盒技术规范Technical Specification Of Automobile Electric Distribution Box Assembly前言本规范起草单位:汽车工程研究总院电装开发中心。
本规范主要起草人：陈建波本规范与上一版本相比，主要技术变化如下：无本规范历次发布情况：——CTS-17.01.02-A1-2015于2013年6月30日首次发布。
目录（目录必须包含以下10项，不能删减，如果没有该项就在正文中写无，以避免规范应包含内容的缺失。
只固化目录第一层级，各规范编制人根据需求编写目录其它层级。
绿色字体不删除）1.范围 (1)2.规范性引用文件 (1)3.报告评价结果 (1)4.定义 (2)5.技术规范附图中标明的规格 (3)6.技术要求 (3)7 评价方法 (7)8.技术规范的变更 (21)9.技术规范附图中的表示方法 (21)10.适用的标准 (21)附录汽车中央电气控制盒技术规范1.范围（必须写明该文件规定了什么、适用于什么）本标准规定了长安汽车系列车型使用的中央电气控制盒的术语及定义、要求、试验方法、检验规则、标志、包装、运输、贮存和质量保证。
本标准适用于长安汽车系列车型使用的中央电气控制盒(以下简称“中控盒”)。
2.规范性引用文件（规范引用文件排列需遵循国家标准-行业标准-企业标准的顺序，并必须写明以下引用说明。
）下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 30512 汽车禁用物质要求GB 4208-2008 外壳防护等级（IP代码）GB 8410-2006 汽车内饰材料的燃烧特性QC/T 413—2002 汽车电气设备基本技术条件QC/T 941 汽车材料中汞的检测方法QC/T 942 汽车材料中六价铬的检测方法QC/T 943 汽车材料中铅、镉的检测方法QC/T 944 汽车材料中多溴联苯（PBBs）和多溴二苯醚（PBDEs）的检测方法本文件内容属于长安公司机密，无长安公司正式书面授权，任何单位或个人不得扩散或泄露。
Q／JD 1920－2012 汽车连接器技术条件SY-HB-15 长安汽车禁限用物质的限值及测量方法（欧盟）3.报告评价结果（需明确所有评价报告需按附录要求提交给相关单位）从开发到批量生产的每个阶段的质量评价结果都要按照附录的要求提交给长安公司。
4.定义（定义需包含该零部件定义图）（1）上盖用于保护内部零部件的塑料壳体。
（2）主体总成一个有多个空腔的塑料件，用来固定、安装端子、汇流条、PCB、继电器、保险、连接器等电器元件，并起线路保护和电源分配的作用；（3）下盖用于保护内部线路、固定线束和承载主体总成的塑料壳体。
（4）其他：插入力:将继电器、熔断器或标准插片插入中控盒所需的力。
拔出力:将继电器、熔断器或标准插片从中控盒中拔出所需的力。
本文件内容属于长安公司机密，无长安公司正式书面授权，任何单位或个人不得扩散或泄露。
5．技术规范附图中标明的规格（需列出图纸中需要标明的所有规格）(1)名称/零件号/数量/重量/熔断器和继电器的识别；(2)盒体和汇流条材质；(3)电压规定(标称电压、试验电压、工作电压范围)；(4)温度范围(工作温度，存储温度)；(5)插头引脚功能定义(接插件型号、与线束端适配的接插件型号、引脚定义等)；(6)内部电路和外部接线；(7)适配零件（端子、卡子）；(8)端子、汇流条镀层；(9)紧固件规格；(10)产品外观检查标准；(11)尺寸标注(安装尺寸、定位尺寸、主要外形尺寸及未注公差规定)；(12)长安标识的标注说明；(13)装配要求；(14)其余要求规定。
6.技术要求6.1 一般要求中控盒应符合本标准的规定，并按照经规定程序批准的图样及设计文件制造。
中控盒燃烧特性应符合GB 8410-2006中4.6.1要求达到A-0mm/min。
6.2 温度范围中控盒工作环境温度分别为-40℃～70℃(驾驶室内)、-40℃～120℃(发动机罩下)。
中控盒在工作温度范围内应正常接通、断开。
其存储温度分别为-40℃～80℃(驾驶室内)、-40℃～130℃(发动机罩下).6.3 外观中控盒的外观应平整，无裂纹，无影响使用功能的变形和毛刺等缺陷。
经环境本文件内容属于长安公司机密，无长安公司正式书面授权，任何单位或个人不得扩散或泄露。
试验后，不允许出现裂纹缺损等缺陷，表面不应有明显的颜色改变。
6.4 外形及安装尺寸中控盒的外形及安装尺寸应符合产品图样的规定。
其中，外电路电气连接不允许采用铆接和焊接。
6.5 上盖嵌入力上盖的嵌入力应小于80N。
6.6 上盖拆卸力上盖的拆卸力应小于70N。
6.7 盖保持力(1) 上盖： 50 N 以上(2) 下盖: 150 N 以上6.8 熔断器插入力熔断器的插入应小于80 N。
6.9 熔断器拔出力熔断器的拔出力应为15 N ~ 80 N 。
6.10 继电器插入力继电器的插入力应小于150。
6.11 继电器拔出力继电器的拔出力应为50 N ~ 150N。
6.12 端子与中控盒的结合力线径：≤1.0mm² , ≤15N线径：＞1.0mm² , ≤30N6.13 端子的保持力端子保持力应符合Q／JD 1920－2012 汽车连接器技术条件4.2要求。
各规格的端子保持力应符合表1表1本文件内容属于长安公司机密，无长安公司正式书面授权，任何单位或个人不得扩散或泄露。
6.14 连接器结合力连接器结合力应符合Q／JD 1920－2012 汽车连接器技术条件4.2要求。
6.15 连接器离脱力连接器离脱力应符合Q／JD 1920－2012 汽车连接器技术条件4.2要求。
6.16 连接器锁合力连接器离脱力应符合Q／JD 1920－2012 汽车连接器技术条件4.2要求。
6.17 紧固件紧固力矩紧固件紧固力矩应符合表2表2规格扭转力矩，N.m，±1M5 5M6 8M8 12M10 15M12 18试验后螺栓及中控盒塑料部分无损坏。
6.18 中控盒固定点强度在中控盒上施加100N的斜方向的力，安装功能无损坏。
6.19 绝缘电阻绝缘电阻应大于100 MΩ。
本文件内容属于长安公司机密，无长安公司正式书面授权，任何单位或个人不得扩散或泄露。
6.20 耐高压性在相邻导体、导体和外壳之间施加1000V电压持续60秒，无明显的断裂或击穿。
6.21 电压降初始：5mV/A以下（每1路）测试后：10mV/A以下（每1路）6.22 耐低压电流性正常环境：≤5mΩ；耐环境性试验期间/之后：≤10mΩ。
6.23 通电状态下温度上升电器盒的温度最大不应高过环境温度50℃以上，不能超过材料的热变形问题。
6.24 充电电流通电（参照附表5中项目进行评估）6.25 过电流通电（参照附表5中项目进行评估）6.26 抗冲击强度试验期间：瞬断时间≤1ms;连接器阻抗变动率≤7Ω/μs（试验后参照附表5中项目进行评估）6.27 抗振动试验期间：瞬断时间≤1ms;连接器阻抗变动率≤7Ω/μs（试验后参照附表5中项目进行评估）6.28 耐热性（参照附表5中项目进行评估）6.29 耐寒性（参照附表5中项目进行评估）6.30 热冲击（参照附表5中项目进行评估）6.31 温湿度循环（参照附表5中项目进行评估）6.32 防尘性（参照附表5中项目进行评估）6.33 防潮性（参照附表5中项目进行评估）6.34 防水性（参照附表5中项目进行评估）6.35 结露试验（参照附表5中项目进行评估）本文件内容属于长安公司机密，无长安公司正式书面授权，任何单位或个人不得扩散或泄露。
6.36 复合环境（参照附表5中项目进行评估）6.37 耐盐雾（参照附表5中项目进行评估）6.38 耐化学试剂（参照附表5中项目进行评估）6.39 关于汽车回收利用与禁用物质管控的要求6.39.1 CAMDS数据的要求供应商应按照SY-HB-18《CAMDS数据填报及更新要求》及时提交、更新零部件或材料的CAMDS数据。
长安公司对该CAMDS数据的批准与接受将作为通过PPAP (PSW)的必要条件之一。
6.39.2 禁用物质限值的要求国内销售车型，零部件所用材料必须满足GB/T 30512《汽车禁用物质要求》的规定。
出口欧盟车型，零部件所用材料必须满足SY-HB-15《长安汽车禁限用物质的限值及测量方法（欧盟）》的规定。
6.39.3汽车回收利用与禁用物质管控体系的要求供应商必须建立关于禁用物质管理的管控体系与程序流程，愿意接受并保证通过国家主管部门及长安公司的审核。
7 评价方法7.1 试验条件如无特殊规定，中控盒的试验条件应符合QC/T 413—2002中4.1的规定。
7.2 外观检验中控盒的外观用目视法检验，检查外表是否有变形、瑕疵或其他损坏。
7.3 外形及安装尺寸检验中控盒的外形及安装尺寸用精度为0.02mm的游标卡尺和专用量具检验，应符合本标准6.4的规定。
7.4 上盖嵌入力本文件内容属于长安公司机密，无长安公司正式书面授权，任何单位或个人不得扩散或泄露。
以50mm/min的速度推动上盖中心以测量插入时的装载力的大小。
7.5 上盖拆卸力释放锁止装置并且以50mm/min的速度拉上盖中心以测量拆除上盖时的力。
7.6 盖保持力（1）按照图1所示，推动下/上盖四个边直到盖子脱离。
图1（2）下盖按照图2要求的方向用较小的力以50mm/min的速度拉动线束，测量下盖脱离或者下盖锁止装置损坏时的力的大小。
这个力应该施加到线束本身。
图27.7熔断器插入力以50mm/min的速度插入所有保险，测量各自的插入力大小。
7.8 熔断器拔出力以50mm/min的速度拔出所有保险，测量各自的拔出力大小。
7.9 继电器插入力以50mm/min的速度插入所有继电器，测量各自的插入力大小。
7.10 继电器拔出力以50mm/min的速度拔出所有继电器，测量各自的拔出力大小。
7.11 端子与中控盒的结合力将中控盒固定，在轴方向上以50mm/min的速度将端子嵌合在中控盒内内实现定位，并测量结合过程的负载。
7.12 端子的保持力将一个与导线压接好的端子嵌合在中控盒内，然后在轴方向上以50mm/min的速度拉拔该电线，施力点距离端子压着部位100mm，测量端子从中控盒中拉脱时的负载。
7.13 连接器接合力取一对内嵌满端子的连接器，将一端固定，在激活锁合装置的情况下，将另一端沿轴方向以50mm/min的速度插入固定端，测量接合过程中的负载。
