ERWin建模基础教程(非常好的入门教程)
ERWin建模基础教程(非常好的入门教程)
06
总结与展望
Erwin建模基础教程总结
掌握Erwin软件的基本操作
通过本教程的学习，用户应能够熟练掌握Erwin软件的基本操作，包 括但不限于创建模型、添加元素、设置属性等。
理解数据模型的概念
教程中详细介绍了数据模型的概念，以及如何使用Erwin软件进行数 据模型的构建和分析。
自动化分析
通过机器学习和人工智能技术，未来 的Erwin软件将能够自动进行数据模
型的分析和优化，减少人工干预。
云端协作
借助云技术，未来的Erwin软件将支 持多用户在线协作，共同完成复杂的 数据模型构建和分析任务。
定制化功能
为了满足不同行业和领域的需求，未 来的Erwin软件将提供更多定制化的 功能和工具，以帮助用户更高效地进 行数据建模和分析。
数据模型。
灵活性
Erwin支持多种数据模 型，可以根据用户的 需求进行定制和扩展。
高效性
Erwin提供了丰富的建 模功能，可以快速地 构建复杂的数据模型。
可靠性
Erwin具有高度的可靠 性和稳定性，可以确 保数据模型的准确性
和完整性。
Erwin软件应用场景
数据仓库建设
Erwin可以帮助用户设计 和构建数据仓库，提高数 据处理和分析的效率。
01
02
命名规范
使用有意义的名称，避免使用缩写或 简写，保持一致性。
03
索引优化
合理使用索引，提高数据查询效率。
存储过程设计
将常用业务逻辑封装在存储过程中， 提高代码复用性和维护性。
05
04
视图设计
利用视图简化复杂的查询和报表需求。
ERWin建模基础教程(非常好的入门教程)
| 19 November 2014 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置逻辑实体表名与属性
弹出如下图的实体属性窗口：
Business Intelligence R&D Department
弹出以下界面，选择Edit Options，然后在左边选择需要生成的选项：
| 19 November 2014 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何新建工程
出现如下界面，依据需求选择，配置好后按OK键。
| 19 November 2014 |
| 19 Novembຫໍສະໝຸດ r 2014 |© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置物理实体表属性
选择物理模型，选中要设置的表右键Table PropertiesComment,设置表的物理属性
| 19 November 2014 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department

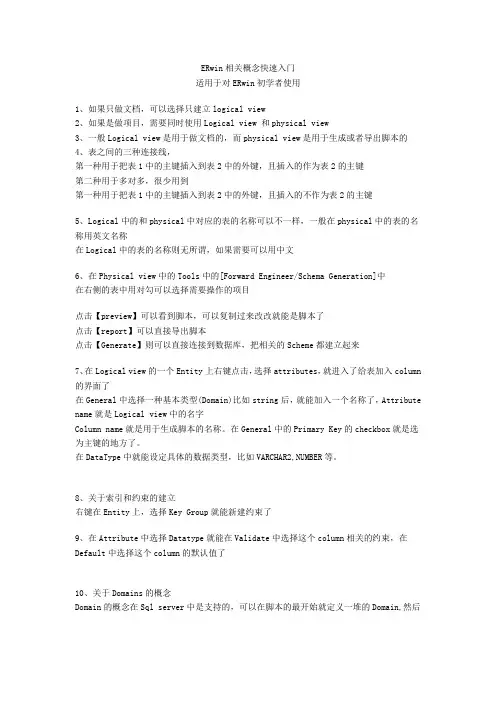

ERwin相关概念快速入门
ERwin相关概念快速入门适用于对ERwin初学者使用1、如果只做文档，可以选择只建立logical view2、如果是做项目，需要同时使用Logical view 和physical view3、一般Logical view是用于做文档的，而physical view是用于生成或者导出脚本的4、表之间的三种连接线，第一种用于把表1中的主键插入到表2中的外键，且插入的作为表2的主键第二种用于多对多，很少用到第一种用于把表1中的主键插入到表2中的外键，且插入的不作为表2的主键5、Logical中的和physical中对应的表的名称可以不一样，一般在physical中的表的名称用英文名称在Logical中的表的名称则无所谓，如果需要可以用中文6、在Physical view中的Tools中的[Forward Engineer/Schema Generation]中在右侧的表中用对勾可以选择需要操作的项目点击【preview】可以看到脚本，可以复制过来改改就能是脚本了点击【report】可以直接导出脚本点击【Generate】则可以直接连接到数据库，把相关的Scheme都建立起来7、在Logical view的一个Entity上右键点击，选择attributes，就进入了给表加入column 的界面了在General中选择一种基本类型(Domain)比如string后，就能加入一个名称了，Attribute name就是Logical view中的名字Column name就是用于生成脚本的名称。
在General中的Primary Key的checkbox就是选为主键的地方了。
在DataType中就能设定具体的数据类型，比如VARCHAR2,NUMBER等。
8、关于索引和约束的建立右键在Entity上，选择Key Group就能新建约束了9、在Attribute中选择Datatype就能在Validate中选择这个column相关的约束，在Default中选择这个column的默认值了10、关于Domains的概念Domain的概念在Sql server中是支持的，可以在脚本的最开始就定义一堆的Domain,然后在其后的脚本中都引用相关的域名，而不用直接原始的数据类型了。
ERwin简单教程
Erwin教程erwin是一个数据库关系实体模型（ER Model）设计工具，与Power Designer（Sybase公司开发）成为最常用的两种数据库设计工具。
目前该工具被CA收购，成为CA数据库解决方案中的一个关键部分。
与微软的Vision相比，erwin只能设计er model，而且设计界面选项较多，相对来说并不那么友好，增加了使用的难度。
但如果你是一个出色的数据库应用开发者，那你一定会发现erwin的好处。
因为在设计模型层次和复杂度提高以后，visio难以应付众多的数据对象设计和对象之间的关系设计。
而且erwin提供了数据库正向工程、逆向工程和文档正向工程功能，可以把设计直接实施到数据库后者把数据库中的对象信息读到erwin设计中，也可以生成设计文档，格式还可以自动定义。
在本教程中，将告诉大家我是怎样简单的使用erwin来进行数据库设计的。
这里强调了简单二字，就是说有很多只有20%机会用到的80%的功能本教程是不会介绍的。
本文用到的erwin版本是4.0。
教程一：Table & Subject AreasTable是数据库中最基本的物理元素，保持了应用的持久数据。
在普通的信息系统数据库结构设计中，有90%的工作是在设计table。
而table的字段定义和表间的关系，也反映了整个系统的数据流图和大致的业务流程。
Subject Areas是erwin提供逻辑元素，在实际数据库中并不存在。
它的含义是把物理元素和逻辑元素按照实际意义划分成各个主题，在主题域中添加对元素的引用，起到一个按图索骥和目录的作用。
有一个缺省的主题域Main Subject Area，所有的元素都会在该主题域中存在。
在我本人的设计方法中，我会新建诸如“参数表”，“分户表”，“控制表”，“临时表”，“明细表”，“日志表”和“总帐”等主题域。
下面跟着我的说明，一步一步来设计table：装好erwin4.0后，打开程序。
erWin的使用
【聚杰网Oracle开发】ERwin相关概念快速入门适用于对ERwin初学者使用1、如果只做文档，可以选择只建立logical view2、如果是做项目，需要同时使用Logical view 和physical view3、一般Logical view是用于做文档的，而physical view是用于生成或者导出脚本的4、表之间的三种连接线，第一种用于把表1中的主键插入到表2中的外键，且插入的作为表2的主键第二种用于多对多，很少用到第一种用于把表1中的主键插入到表2中的外键，且插入的不作为表2的主键5、Logical中的和physical中对应的表的名称可以不一样，一般在physical中的表的名称用英文名称在Logical中的表的名称则无所谓，如果需要可以用中文6、在Physical view中的Tools中的[Forward Engineer/Schema Generation]中在右侧的表中用对勾可以选择需要操作的项目点击【preview】可以看到脚本，可以复制过来改改就能是脚本了点击【report】可以直接导出脚本点击【Generate】则可以直接连接到数据库，把相关的Scheme都建立起来7、在Logical view的一个Entity上右键点击，选择attributes，就进入了给表加入column 的界面了在General中选择一种基本类型(Domain)比如string后，就能加入一个名称了，Attribute name就是Logical view中的名字Column name就是用于生成脚本的名称。
在General中的Primary Key的checkbox就是选为主键的地方了。
在DataType中就能设定具体的数据类型，比如VARCHAR2,NUMBER等。
8、关于索引和约束的建立右键在Entity上，选择Key Group就能新建约束了9、在Attribute中选择Datatype就能在Validate中选择这个column相关的约束，在Default中选择这个column的默认值了10、关于Domains的概念Domain的概念在Sql server中是支持的，可以在脚本的最开始就定义一堆的Domain,然后在其后的脚本中都引用相关的域名，而不用直接原始的数据类型了。
Erwin工具使用指南
.Erwin工具使用指南（版本号：V 1.0）文档修订状况目录第一章基本概念 (4)1.1 数据模型（Modal） (4)1.2 视图 (4)1.2.1 逻辑视图（Logical） (4)1.2.2 物理视图（Physical） (4)第二章操作指南 (6)2.1 新建模型 (6)2.2 视图切换 (7)2.3 新建主题区域 (7)2.4 切换主题区域 (9)2.5 编辑主题区域 (10)2.5.1 选择现有数据实体到指定的主题区域。
(10)2.5.2 在主题区域新建数据实体 (11)2.5.3 在主题区域删除数据实体 (12)2.6 数据实体导航 (13)第一章基本概念1.1数据模型（Modal）数据模型是数据实体(Entity)和数据实体间的关系（Relationship）总和。
可以简单的理解认为数据实体就是对应数据库表，实体间的关系就是表之间的关系。
1.2视图Erwin对数据模型提供两种视——逻辑视图、物理视图。
1.2.1逻辑视图（Logical）是以业务需求的概念对数据模型进行描述。
通俗的说，在逻辑视图中我们可以用中文或描述性的语言来描述数据实体（表）和数据实体的属性（字段）。
下面就是一个对车辆信信息实体的逻辑视图。
1.2.2物理视图（Physical）物理视图与逻辑视图一一对应，物理视图是针对一种具体的数据库进行逻辑视图的物理映射。
通俗的说，在物理视图中我们必须为每一个在逻辑视图中出现的数据实体（表）指定一个可被具体数据库接纳的表名称，譬如我们使用MySQL作为我们的数据库实现，我们就必须为具体的实体指定一个数据库表名（英文单词或词组），同样的对实体属性（字段）的命名也需进行转换，数据类型也需要具体为数据库支持的数据类型。
下面就是对应车辆信息实体针对MySQL数据的物理视图。
主题区域（Subject Area）主题区域是一个逻辑概念，一个数据模型可以定义多个主题区域。
一个主题区域可以让设计者从整个数据模型的设计的某一方面去查看数据模型，主题区域也由实体与实体间的关系构成，从这个角度来说，主题区域是一个数据模型的子集，子模型。
ERWin建模基础教程(非常好的入门教程)PPT课件
| 12/5/2020 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
Business Intelligence WGODS
ERWin 建模基础教程
2020/12/5
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
ERWin简介
如何设置逻辑实体表字段属性
出现New Attribute界面，设置 相关属性，点OK按钮。
| 12/5/2020 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何新建工程
出现如下界面，依据需求选择，配置好后按OK键。
| 12/5/2020 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
如何设置逻辑实体表字段属性
ERwin简单教程
ERwin简单教程Erwin教程erwin是⼀个数据库关系实体模型（ER Model）设计⼯具，与Power Designer（Sybase公司开发）成为最常⽤的两种数据库设计⼯具。
⽬前该⼯具被CA收购，成为CA数据库解决⽅案中的⼀个关键部分。
与微软的Vision相⽐，erwin只能设计er model，⽽且设计界⾯选项较多，相对来说并不那么友好，增加了使⽤的难度。
但如果你是⼀个出⾊的数据库应⽤开发者，那你⼀定会发现erwin的好处。
因为在设计模型层次和复杂度提⾼以后，visio难以应付众多的数据对象设计和对象之间的关系设计。
⽽且erwin提供了数据库正向⼯程、逆向⼯程和⽂档正向⼯程功能，可以把设计直接实施到数据库后者把数据库中的对象信息读到erwin设计中，也可以⽣成设计⽂档，格式还可以⾃动定义。
在本教程中，将告诉⼤家我是怎样简单的使⽤erwin来进⾏数据库设计的。
这⾥强调了简单⼆字，就是说有很多只有20%机会⽤到的80%的功能本教程是不会介绍的。
本⽂⽤到的erwin版本是4.0。
教程⼀：Table & Subject AreasTable是数据库中最基本的物理元素，保持了应⽤的持久数据。
在普通的信息系统数据库结构设计中，有90%的⼯作是在设计table。
⽽table的字段定义和表间的关系，也反映了整个系统的数据流图和⼤致的业务流程。
Subject Areas是erwin提供逻辑元素，在实际数据库中并不存在。
它的含义是把物理元素和逻辑元素按照实际意义划分成各个主题，在主题域中添加对元素的引⽤，起到⼀个按图索骥和⽬录的作⽤。
有⼀个缺省的主题域Main Subject Area，所有的元素都会在该主题域中存在。
在我本⼈的设计⽅法中，我会新建诸如“参数表”，“分户表”，“控制表”，“临时表”，“明细表”，“⽇志表”和“总帐”等主题域。
下⾯跟着我的说明，⼀步⼀步来设计table：装好erwin4.0后，打开程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
键标识 正常显示 显示实体及属性 选择背景色
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
工具栏设置
可以依据使用的需要设置工具栏上显示的工具条
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置逻辑实体表字段属性
弹出如下属性框： 可以选择New新建实体的字段属性，选择Rename修改字段属性，选择Delete删除相关属 性；在General选项卡中选择相应的数据域类型，如果是关键字，勾选Primary Key
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置逻辑实体表字段属性
出现New Attribute界面，设置 相关属性，点OK按钮。
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置实体表的颜色，字体
在逻辑或物理模式下，选中要设置的实体表，右键Object Font & Color,弹出实体表的 字体与颜色设置界面。
标题栏中有快捷选择
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何建立实体表
单击逻辑模型下的Entity ,物理模型下的Independent table，如下图：
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置实体表的颜色，字体
依据需要设置实体表的名称的字段，窗体的颜色。
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置物理实体字段属性
弹出Columns字段属性界面，依次选择General ,ORACLE ,Comment选项卡，前两个选 项卡逻辑模式下已经设置好字段属性的数据类型，长度，只需要设置Comment选项卡为 逻辑字段名一致。而New ,Rename ,Delete按钮与之前逻辑模式下的操作基本一致。
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
如何新建工程
Business Intelligence R&D Department
•单击file 选择new键或者工具栏上的Create Model 按钮
常用工具栏介绍
打开模型
Business Intelligence R&D Department
模型主题选择 建立唯一子类 物理/逻辑模型切换
范围內放大 放大 数据浏览 新建模型 实体定义
字体颜色 选择边框色
保存
显示实 体的名 字 打印 模板生成 縮小
放大到和视窗 一样
新建实体 多对多关系标识
非键标识
在建模区域的空白外单击就会出现一个实体
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置逻辑实体表名与属性
选中要设置的表，双击或者右键，如下：
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置实体表的索引
在索引属性界面中单击New,出现New Index界面，设置索引名称，不选中Unique，单击 OK。
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何新建工程
出现如下界面，依据需求选择，配置好后按OK键。
| 5 December 2013 |
© Colectronics Development CO.,LTD
Business Intelligence R&D Department
如何设置逻辑实体表字段属性
选中要设置的实体表，右键--Attributes… 出现下面的Attributes属性框,再选择New 按钮：
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置物理实体表属性
选择物理模型，选中要设置的表右键Table PropertiesComment,设置表的物理属性
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置实体界面显示
选择属性数据类型，外键和数据类型的图标显示。
选择前及选择后的区别
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置逻辑实体表字段属性
选择Definition选项卡设置字段的逻辑定义（注释），一般与字段逻辑名一致，单击OK按 钮，一个逻辑字段的属性设置完成。
Business Intelligence R&D Department
如何建主题域
双击或者依据弹出的界面设置域名称
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
Business Intelligence WGODS
ERWin 建模基础教程
2013-12-5
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
ERWin简介
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置实体表的索引
依据需要，选择索引的成员字段，然后点OK。
| 5 December 2013 |
如何选择主题域
单击所选的主题域，按右键选择Go To
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何选择逻辑或物理模型
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置物理实体表属性
在弹出的界面中设置输入Name ,Owner ,Comment ,Comment 通常与逻辑名称一致。
| 5 December 2013 |
© Copyright GuangZhou Sunrise Electronics Development CO.,LTD
Business Intelligence R&D Department
如何设置逻辑实体表字段属性
选择Datatype选项卡设置字段的数据类型，由于在General中选择了字段的数据域 Domain类型， Datatype选项卡会选择该域的默认数据类型,然后可依据情况设置相应的 数据类型长度等。
