抛光机控制系统的工作原理分析

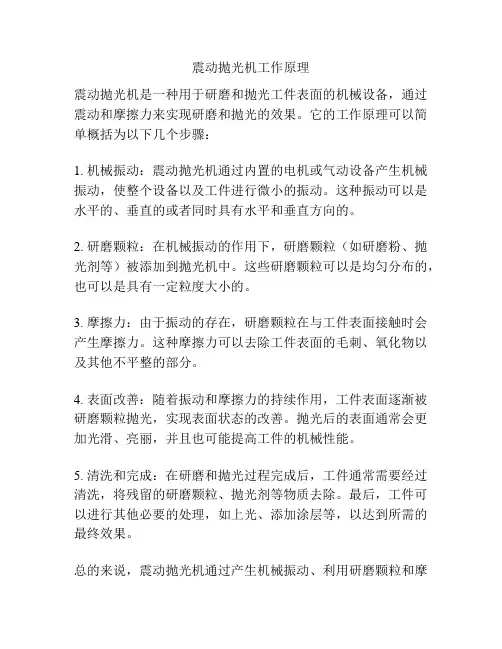

震动抛光机工作原理
震动抛光机工作原理
震动抛光机是一种用于研磨和抛光工件表面的机械设备，通过震动和摩擦力来实现研磨和抛光的效果。
它的工作原理可以简单概括为以下几个步骤：
1. 机械振动：震动抛光机通过内置的电机或气动设备产生机械振动，使整个设备以及工件进行微小的振动。
这种振动可以是水平的、垂直的或者同时具有水平和垂直方向的。
2. 研磨颗粒：在机械振动的作用下，研磨颗粒（如研磨粉、抛光剂等）被添加到抛光机中。
这些研磨颗粒可以是均匀分布的，也可以是具有一定粒度大小的。
3. 摩擦力：由于振动的存在，研磨颗粒在与工件表面接触时会产生摩擦力。
这种摩擦力可以去除工件表面的毛刺、氧化物以及其他不平整的部分。
4. 表面改善：随着振动和摩擦力的持续作用，工件表面逐渐被研磨颗粒抛光，实现表面状态的改善。
抛光后的表面通常会更加光滑、亮丽，并且也可能提高工件的机械性能。
5. 清洗和完成：在研磨和抛光过程完成后，工件通常需要经过清洗，将残留的研磨颗粒、抛光剂等物质去除。
最后，工件可以进行其他必要的处理，如上光、添加涂层等，以达到所需的最终效果。
总的来说，震动抛光机通过产生机械振动、利用研磨颗粒和摩
擦力来改善工件表面的状态。
它在金属加工、表面处理、工艺制品等领域具有广泛的应用。
气动抛光机工作原理
气动抛光机工作原理
气动抛光机是一种利用气体压力来产生旋转动力，从而实现表面抛光的工具。
其工作原理主要包括以下几个步骤：
1. 气源供给：气动抛光机通常通过将压缩空气注入进来作为动力源。
压缩空气经过调压阀控制，以达到适当的压力。
2. 旋转转子：压缩空气经过调压后，进入气动抛光机的旋转转子中。
在转子中，空气被引导到叶轮和转子上的气体出口。
3. 高速旋转：当压缩空气通过旋转转子时，它会产生一定的动力，使转子高速旋转起来。
这种旋转的动力被传递到抛光机的工作头部，从而驱动抛光盘进行旋转。
4. 抛光效果：旋转的抛光盘接触到需要抛光的表面，通过受力摩擦的作用，实现对表面的抛光和磨削。
抛光机通常配备有不同类型的抛光盘，以适应不同的抛光要求。
需要注意的是，气动抛光机的工作过程需要通过压缩空气来提供动力，因此在使用时需要先连接气源，并确保气源的供应充足和稳定。
此外，还需要根据不同的工作要求和表面材质选择合适的抛光盘和抛光材料，以达到最佳的抛光效果。
电动抛光机的构造及原理
电动抛光机的构造及原理电动抛光机是一种用于表面抛光和光洁处理的机械设备。
其构造及原理主要由电机、主轴、抛光盘、抛光材料以及手柄等组成。
电动抛光机的核心部件是电机，它驱动整个机器的运转。
电机通过电源输入电能，将电能转化为机械能，驱动主轴旋转。
电动抛光机通常采用交流电机或直流电机，其功率大小决定了机器的抛光效果和使用范围。
主轴是电动抛光机的重要组成部分，它连接电机和抛光盘，并传递电机的动力。
主轴一般由金属制成，具有一定的强度和刚度，以确保电机运转平稳。
抛光盘是电动抛光机的核心工具，它安装在主轴上，通过主轴带动它旋转。
抛光盘一般由金属或塑料制成，表面平整，以适应不同材质和不同需求的抛光效果。
抛光盘上通常会附有抛光海绵或抛光毡等材料，用于与被抛光的物体接触，实现表面的抛光和光洁处理。
抛光材料是电动抛光机进行抛光作业时所使用的材料，它一般是一种柔软、耐磨的材料，如抛光布、抛光海绵、抛光毡等。
抛光材料的质量和性能直接影响抛光效果，一般根据不同材质和不同需求选择合适的抛光材料。
手柄是用来操控电动抛光机的部件，它一般固定在电动抛光机的机身上。
手柄上通常配有开关、速度调节按钮、功率显示等功能，方便用户调节和控制机器的工作状态。
电动抛光机的工作原理主要是利用抛光盘与被抛光物体之间的摩擦和磨损，将物体表面的凹凸不平、氧化物或者污垢等去除，达到抛光和光洁的效果。
当电动抛光机开启后，电机带动主轴和抛光盘旋转，同时配合抛光材料对被抛光物体进行摩擦和磨损，使被抛光物体的表面质地变得更加光滑、亮丽。
在抛光过程中，需要根据被抛光物体的材质和要求调节电动抛光机的转速和抛光材料的种类，以达到最佳的抛光效果。
同时，还要注意掌握正确的抛光技巧和操作方法，避免对被抛光物体造成损坏。
总之，电动抛光机通过电机驱动主轴旋转，进而带动抛光盘与被抛光物体摩擦磨损，从而实现表面的抛光和光洁处理。
电动抛光机具有结构简单、易操作、效果好等特点，被广泛应用于金属、塑料、石材、木材等材料的抛光和光洁处理领域。
抛光机原理
抛光机原理抛光机是一种常见的机械设备，用于对不同材质的物体进行抛光处理。
它主要利用旋转的抛光盘和磨料来改善物体表面的光洁度和光泽度。
下面我们将详细介绍抛光机的工作原理。
1. 抛光盘抛光盘是抛光机的核心部件之一。
它通常由金属材料制成，表面平整且光滑。
抛光盘固定在电动机的主轴上，通过电机的驱动旋转起来。
抛光盘的旋转速度可以根据物体的具体要求进行调节。
2. 磨料磨料是抛光机完成抛光过程的关键因素之一。
它可以是研磨粉末、砂纸、抛光膏等不同形式的材料。
磨料的选用取决于物体的材质和需要达到的抛光效果。
在抛光过程中，磨料被涂敷在抛光盘上，与物体表面摩擦相互作用，从而改善物体表面的光洁度。
3. 抛光液抛光液是抛光机中另一个重要的组成部分。
它通常是一种特殊的液体，包含有助于抛光的化学物质。
抛光液的主要作用是减少摩擦热、冷却和润滑抛光过程中的磨料和物体表面的接触，同时提供更好的抛光效果。
抛光液的种类也会根据物体的材质和需要达到的抛光效果而有所不同。
4. 抛光过程当抛光机启动后，抛光盘开始旋转，磨料被涂敷在抛光盘上。
同时，抛光液也会被喷洒到物体表面。
然后，将需要抛光的物体放置在抛光盘上，使其与磨料和抛光液接触。
在抛光过程中，物体表面与磨料和抛光液发生摩擦作用。
磨料颗粒会切削物体表面的微小凹陷，从而去除表面的粗糙度和杂质。
同时，抛光液的冷却和润滑作用可以减少磨料对物体的磨损和热损伤，保护物体表面的质量。
5. 抛光效果通过抛光机的运作，物体表面的粗糙度得以改善，表面的凹凸不平得以平滑，从而提高物体的光洁度和光泽度。
抛光机可以广泛应用于金属、塑料、玻璃、陶瓷等材料的抛光过程，使其表面更加光滑、亮丽。
总结：抛光机通过旋转的抛光盘和磨料的作用，以及抛光液的冷却和润滑，对物体表面进行抛光处理。
抛光机的工作原理相对简单，但在实际应用中可以达到较好的抛光效果。
通过抛光机的运作，物体表面的粗糙度得以改善，表面的光洁度和光泽度得到提高，使物体更加美观和耐用。

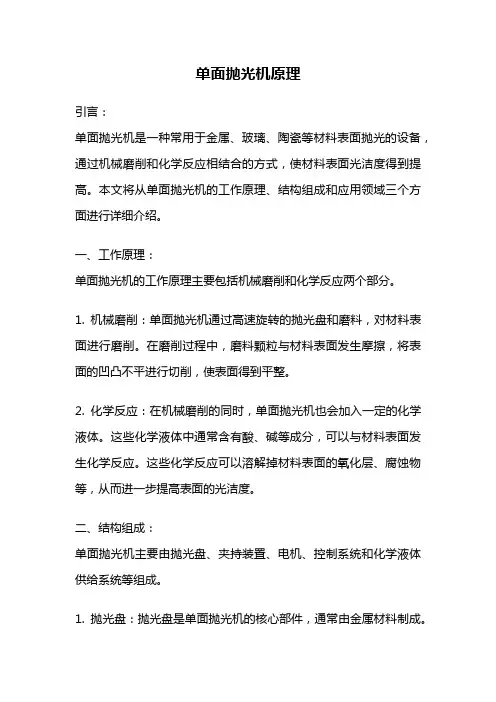

单面抛光机原理
单面抛光机原理引言：单面抛光机是一种常用于金属、玻璃、陶瓷等材料表面抛光的设备，通过机械磨削和化学反应相结合的方式，使材料表面光洁度得到提高。
本文将从单面抛光机的工作原理、结构组成和应用领域三个方面进行详细介绍。
一、工作原理：单面抛光机的工作原理主要包括机械磨削和化学反应两个部分。
1. 机械磨削：单面抛光机通过高速旋转的抛光盘和磨料，对材料表面进行磨削。
在磨削过程中，磨料颗粒与材料表面发生摩擦，将表面的凹凸不平进行切削，使表面得到平整。
2. 化学反应：在机械磨削的同时，单面抛光机也会加入一定的化学液体。
这些化学液体中通常含有酸、碱等成分，可以与材料表面发生化学反应。
这些化学反应可以溶解掉材料表面的氧化层、腐蚀物等，从而进一步提高表面的光洁度。
二、结构组成：单面抛光机主要由抛光盘、夹持装置、电机、控制系统和化学液体供给系统等组成。
1. 抛光盘：抛光盘是单面抛光机的核心部件，通常由金属材料制成。
抛光盘上固定有磨料片，通过高速旋转实现对材料表面的磨削。
2. 夹持装置：夹持装置用于固定待抛光的材料。
夹持装置通常采用真空吸附或夹持夹具的方式，确保材料在抛光过程中不会移动或脱落。
3. 电机：电机是单面抛光机的动力源，通过驱动抛光盘的旋转。
电机通常具有可调速功能，以满足不同材料的抛光需求。
4. 控制系统：控制系统用于控制整个单面抛光机的工作过程。
通过控制系统，可以实现抛光盘的启停、转速调节、夹持装置的控制等功能。
5. 化学液体供给系统：化学液体供给系统用于向抛光区域提供化学液体。
化学液体供给系统通常包括液体储存罐、泵和喷嘴等部件。
三、应用领域：单面抛光机广泛应用于金属、玻璃、陶瓷等材料的抛光加工中，具有以下几个主要应用领域：1. 电子行业：单面抛光机可用于电子元器件的表面抛光，提高元器件的光洁度和尺寸精度，以保证电子设备的可靠性和性能。
2. 光学行业：光学元件的表面质量对于光学性能至关重要。
单面抛光机可以用于光学玻璃、晶体等材料的抛光加工，提高光学元件的表面质量和透明度。
陶瓷抛光机运行原理分析
陶瓷抛光机运行原理分析抛磨机运动分析以一种新型的墙地砖抛磨打蜡机为分析的原形，抛磨机通过磨头的公转和自转，带动磨块在砖的表面进行抛蜡和研磨运动。
墙地砖由同步传送带带动，以一定的速度均匀水平移动，在平动的过程中依次经过抛磨机各个磨轮的抛磨加工，最后达到抛磨打蜡的目的。
同时主轴在垂直于墙地砖移动的方向上来回摆动，这样能起到研磨的作用，抛磨质量会更理想。
抛磨机运动部件中，磨头是比较关键的部件，六个磨头均匀的分布在以主轴为中心的圆周上，磨头由独立的电机带动做转运动，然后由于主轴的转动又做公转运动。
磨头的结构复杂，本文只给出了其简单的示意图，如图1所示（为简单磨头，只列出其中在同一直径上的两个磨头）。
横梁的长度D是可调的，以适应各种不同尺寸墙地砖的加工。
墙地砖抛磨的一个明显的弊端就是墙地砖表面各处抛磨不均匀，实际的抛磨加工中，各处抛磨打蜡的厚度不一样，造成外观上的瑕疵，为了得到较好的仿真效果，对其运动进行分析，其主要运动参数包含以下几个：墙地砖在传送带上的平动速度V，磨头的转动角速度ω1，主轴及横梁的转动角速度ω2，主轴来回摆动的位移ys。
以墙地砖所在的平面为绝对坐标系XOY，磨头所在的平面为动坐标系（极坐标）。
磨头上任意一点的半径为r，t时刻磨头转过的角度为θ，横梁与初始位置的夹角为β（选择合适的初始位置对建立运动轨迹方程有很大的方便之处）。
磨头与砖的接触指有效磨粒在抛磨平面上的投影，不考虑磨块上磨粒的分布及磨块在磨削过程中的磨损。
即假设每个磨块磨粒都均匀且大小相同，磨块之间的间隔为等距离（弧长）且不变。
如图2所示，建立磨头极坐标系（动坐标）[3]。
虽然，磨块本身有转动，但与砖表面接触的磨粒在径向上的分布不变。
在磨削接触时间计算时，只考虑磨头的径向r处磨粒与砖表面的接触。
则磨头上半径为r的任意一点在绝对坐标系中的轨迹方程可以由位移变换矩阵直观的得出：（1）式中：β—t时刻磨头动坐标在绝对坐标系XOY中的转角（即横梁从初始时刻至时间t所转过的弧度数）；θ—磨头上半径为r的任意一点所从初始时刻至时间t所转过的弧度数；x0，y0—t时刻磨头动坐标系在绝对坐标系中的x，y轴的坐标。
抛光机原理
抛光机原理
抛光机是一种常见的表面处理设备，广泛应用于金属、塑料、玻璃等材料的抛光和表面处理工艺中。
抛光机的原理主要包括机械原理、磨料原理和润滑原理。
首先，从机械原理来看，抛光机通过电机驱动主轴旋转，带动工件在磨料的作用下产生相对运动，从而实现表面的抛光和修整。
主轴通常采用高速旋转，使磨料在工件表面产生高速冲击和摩擦，去除表面毛刺和粗糙度，达到光洁度和光亮度的要求。
其次，磨料原理是抛光机实现抛光的重要原理。
磨料是通过磨料轮或磨料带固定在抛光机上，通过旋转和振动的方式与工件表面接触，产生磨擦力，去除表面杂质和粗糙度。
不同的磨料材料和颗粒大小，可以实现不同的抛光效果，满足不同材料和工艺的要求。
最后，润滑原理也是抛光机实现表面处理的重要原理之一。
在抛光过程中，为了减少摩擦和磨损，提高抛光效率和质量，通常需要加入润滑剂或冷却剂。
润滑剂可以减少磨料与工件表面的摩擦，降低表面温度，防止热变形和氧化，提高抛光效果和工件表面质量。
综上所述，抛光机的原理主要包括机械原理、磨料原理和润滑原理。
通过这些原理的作用，抛光机可以实现对工件表面的抛光、修整和处理，提高表面质量和光洁度，满足不同工艺要求。
在实际应用中，需要根据具体材料和工艺要求选择合适的抛光机和工艺参数，以达到最佳的抛光效果。
抛光机工作原理
抛光机工作原理抛光机工作原理 1以尽可能大的研磨速度和尽可能大的磨削速度是磨削机运行的关键。
而磨损层对观察到的组织没有影响，即不会产生假组织。
前者要求使用较粗的磨具，以保证较大的磨损层去除速度，而深度研磨损伤层的另一种磨损层则要求使用的磨具，磨损层较浅，但磨损率较低。
把工作分成两个阶段，是解决这一矛盾的办法。
粗磨机的目的是去除磨损层，使磨损率达到峰值。
粗磨造成的表面损伤是次要考虑的因素，但应尽可能小，精磨次之(或磨损)。
目的是为了减少因粗磨而造成的表面损伤，并尽量减少磨损损伤。
cmp抛光机抛光时，试样表面和抛光盘应完全平行、均匀地压在抛光机上，注意防止样品飞出，压力过大会产生新的磨痕。
同时，试样应自转并沿转盘半径来回移动，以避免过分磨损织物。
磨光时，要不停地加入微粉悬浮剂，以保持织物的光泽。
高湿气体削弱了抛光的磨痕效果，使试样中的硬相浮凸、钢中的非金属夹杂和铸铁中的石墨牵尾；铸铁中的石墨在湿度过大时会因摩擦加热而加热，润滑效果下降，磨面失去光泽，甚至出现黑点，轻合金会抛光表面。
为实现粗抛光的目的，转盘的转速要求较低，不能超过600r/min；磨光时间应大于去除划痕的时间，因为需要去除变形层。
经过粗抛后的研磨表面光滑，但暗淡无光，镜下磨痕均匀、细致，需精磨去。
精磨时，转盘速度可适当提高，抛光时间以抛出粗磨层为宜。
磨削后表面光亮如镜，视野条件下无划痕，但底光下仍可见磨痕。
磨机的磨削质量严重影响其组织结构，逐渐引起了相关专家的重视。
对晶片研磨机的性能进行了大量研究，开发出了许多新型、新一代研磨设备，从原来的手工操作发展到各种半自动、全自动的研磨设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抛光机工作原理分析：抛光机控制系统是采用编 程逻辑控制器，实现控制系统的智能化控制，该控制系统
的抛光路径不会因抛光轮减小而改变，便于机器人加工编
程，最终实现抛光力矩加工，以保证加工质量的高度一致 性。 抛光机控制系统的抛光属于机械论抛光，即将裁成圆 形的布、绒毛垫等数层重叠成轮状，安装在抛光机床的主
光力大于设定的抛光力时，抛光轮迅速的向后移动，保证 抛光力两端平衡。 抛光机控制系统是抛光机的重要组成部分，他直接影 响抛光机的工作效率和成品质量，因此抛光机厂家在生产
抛光机时，会对控制系统进行严格的检测和测量，保证设使其旋转并进行抛光，被抛光的元件抛光路径主要 是通过系统编程自动控制，实现抛光研磨的全过程，在抛 光过程中，抛光轮和工件的接触点始终保持不变，便于控
制系统的统一管理。控制系统要求抛光轮和工件接触点线
速不变，由于抛光过程中抛光轮的磨损，抛光轮径可能会 变小，导致抛光轮和工作接触点的线速度变小，因此，需 要改变抛光轮电机的速度。另外，当抛光元件所需要的抛
