管廊安装技术交底
管道管廊技术交底
SH3503-J104 技术交底记录单位工程：外管廊安装工程分部工程：管道安装分项工程：管廊管道安装4.3，所有参见施工的人员已参加了施工技术交底，明确了施工程序、施工方法、安装工序、质量标准、成品保护和HSE技术要求。
4.4，施工用料按照工程物资计划向材料部门领料，领用时仔细核对工程物资计划上材料的规格和型号是否与实物相符。
领料其数量要严格按照物资计划，若需多领，须持技术员签字或者是变更单。
5、施工方法5.1材料验收5.1.1施工前应对管道,管件进行外观检查，其表面应无裂纹、结疤、麻点、夹杂物、折皱、重皮、划痕、严重锈蚀等缺陷。
5.1.2全部阀门应根据图纸进行检查，检查项目包括：阀门型号规格、铭牌、编号、压力等级、材质标注应符合图纸设计要求。
外部和可见的表面，螺纹、密封面应无损伤、锈蚀现象，铸造阀体应无砂眼、缩孔、气孔、裂纹等有害性缺陷。
5.2管道的预制、加工和安装要求5.2.1 管道预制应按单线图规定的数量规格材质选配管道组成件并应按单线图标明管道系统号和按预制顺序标明各组成件的顺序号。
5.2.2 自由管段和封闭管段的选择应合理封闭管段应按现场实测后的安装长度加工。
5.2.3 预制完毕的管段应将内部清理干净并应及时封闭管口5.2.4管子切割。
采用砂轮切割机或氧乙炔火焰切割，氧乙炔火焰切割后要将氧化铁清理干净，管端打技术负责人：年月日交底人：年月日接受人：年月日SH3503-J104 技术交底记录单位工程：外管廊安装工程分部工程：管道安装分项工程：管廊管道安装磨平整。
不锈钢管道采用机械切割或者使用等离子切割，非金属管道切割采用机械切割。
坡口加工采用氧乙炔火焰、角磨机进行加工，壁厚＞3mm开600～700 “V”型坡口，钝边1～1.5mm，对口间隙2～3mm，坡口表面平整，无裂纹、毛刺、凸凹、缩口、溶渣、氧化物、铁屑等等。
切口端面倾斜偏差△不应大于管子外径1%，且不得超过3mm。
切割后的余料必须进行标识移植并清晰可见。

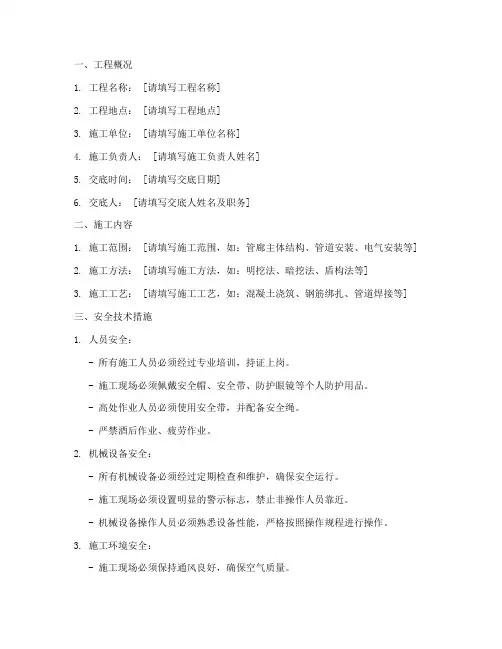

管廊施工安全技术交底范本模板
一、工程概况1. 工程名称： [请填写工程名称]2. 工程地点： [请填写工程地点]3. 施工单位： [请填写施工单位名称]4. 施工负责人： [请填写施工负责人姓名]5. 交底时间： [请填写交底日期]6. 交底人： [请填写交底人姓名及职务]二、施工内容1. 施工范围： [请填写施工范围，如：管廊主体结构、管道安装、电气安装等]2. 施工方法： [请填写施工方法，如：明挖法、暗挖法、盾构法等]3. 施工工艺： [请填写施工工艺，如：混凝土浇筑、钢筋绑扎、管道焊接等]三、安全技术措施1. 人员安全：- 所有施工人员必须经过专业培训，持证上岗。
- 施工现场必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
- 高处作业人员必须使用安全带，并配备安全绳。
- 严禁酒后作业、疲劳作业。
2. 机械设备安全：- 所有机械设备必须经过定期检查和维护，确保安全运行。
- 施工现场必须设置明显的警示标志，禁止非操作人员靠近。
- 机械设备操作人员必须熟悉设备性能，严格按照操作规程进行操作。
3. 施工环境安全：- 施工现场必须保持通风良好，确保空气质量。
- 高温、高湿、有毒有害气体等特殊环境必须采取相应的防护措施。
- 雨季施工必须做好排水、防滑等措施。
4. 消防安全：- 施工现场必须配备足够的消防器材，并定期检查和维护。
- 施工人员必须掌握消防器材的使用方法。
- 严禁在施工现场吸烟、使用明火。
5. 管道施工安全：- 管道焊接必须严格按照焊接工艺进行，确保焊接质量。
- 管道安装过程中必须做好管道保护措施，防止管道损坏。
- 管道试压必须按照规范进行，确保管道无泄漏。
四、应急预案1. 火灾事故：立即切断电源，组织人员使用灭火器材进行灭火，并拨打火警电话报警。
2. 高处坠落：立即将伤员送往医院救治，并拨打急救电话。
3. 机械伤害：立即切断电源，将伤员送往医院救治，并拨打急救电话。
五、注意事项1. 施工过程中必须严格按照施工图纸和规范进行操作。
预制管廊安装安全技术交底模板
一、工程名称：（填写具体工程名称）二、交底时间：（填写具体交底日期）三、施工单位：（填写具体施工单位名称）四、项目负责人：（填写项目负责人姓名及职务）五、交底内容：1. 施工前的准备工作（1）施工人员应充分了解预制管廊安装的工艺流程、技术要求和安全注意事项。
（2）施工人员需熟悉所使用的工具、设备性能和安全操作规程。
（3）施工前对现场进行全面检查，确保施工环境安全、符合要求。
2. 施工安全注意事项（1）高空作业时，必须佩戴安全帽、安全带等防护用品，严禁无防护措施作业。
（2）使用吊装设备时，确保吊装设备性能良好，吊装过程中严格按照操作规程进行。
（3）施工过程中，注意保持现场通道畅通，避免人员拥挤。
（4）施工区域设置警示标志，提醒过往人员注意安全。
（5）施工过程中，注意防止触电、火灾等事故发生。
3. 预制管廊安装步骤及注意事项（1）根据设计图纸，对预制管廊进行定位、放样，确保安装位置准确。
（2）预制管廊安装前，检查管廊表面是否有损伤、裂纹等缺陷，如有问题，及时进行处理。
（3）安装预制管廊时，注意保持管廊水平、垂直，避免偏差过大。
（4）管廊接口处应严密，防止漏水和气体泄漏。
（5）安装过程中，注意检查管道、管件连接是否牢固，防止因连接不牢固导致管道脱落、损坏。
4. 施工后的验收及整改（1）安装完成后，对预制管廊进行全面检查，确保安装质量符合要求。
（2）检查管廊接口、管道连接是否严密，无漏水、漏气现象。
（3）对发现的问题及时进行整改，确保工程质量。
六、注意事项：（1）施工过程中，严格按照操作规程进行，确保施工安全。
（2）加强施工人员的安全教育培训，提高安全意识。
（3）施工现场配备必要的安全防护设施，如安全网、安全带等。
（4）施工过程中，注意环保，防止污染环境。
七、交底人：（填写交底人姓名及职务）八、接受交底人：（填写接受交底人姓名及职务）九、签字：（交底人、接受交底人签字）注：本模板仅供参考，具体交底内容应根据实际情况进行调整。
综合管廊施工技术交底的内容及要求
综合管廊施工技术交底的内容及要求近年来，随着城市建设的不断发展，综合管廊成为城市规划和建设中不可或缺的一部分。
综合管廊的施工和管理需要专业的技术人员进行指导和交底，以确保施工质量和安全。
本文将分8个小节论述综合管廊施工技术交底的内容及要求。
1. 施工方案与工艺要求综合管廊施工技术交底的首要内容是施工方案和工艺要求的明确。
施工方案应包括施工的时间、地点、进度安排，以及所需的材料和设备清单等。
工艺要求则规定了施工过程中的具体步骤和操作要求，以确保施工质量和安全。
2. 施工组织与协调综合管廊的施工需要多个专业的承包商和施工队协同作业。
技术交底应包括施工组织和协调的要求，明确各个施工单位之间的分工和配合关系，确保施工进程的顺利进行。
3. 安全管理及应急预案综合管廊施工涉及到许多高风险作业，因此安全管理是至关重要的。
技术交底应包括安全管理的要求，明确施工人员的安全意识和防护措施的要求。
同时，还需要制定应急预案，以应对施工过程中可能发生的突发事件。
4. 质量控制与验收标准综合管廊的施工质量直接关系到后续的维护和管理工作。
技术交底应明确质量控制的要求，规定各个施工环节的检查和验收标准，并做好相关记录和报告。
5. 合同管理与经济要求施工涉及到合同的签订和履行，技术交底应包括合同管理和经济要求的内容。
明确合同的支付方式、发票管理、变更管理等，以确保施工的各项经济指标符合合同和规定要求。
6. 文明施工与环境保护现代社会对文明施工和环境保护提出了更高的要求。
技术交底应包括文明施工的要求，规定现场秩序和环境卫生的管理措施，以确保施工过程对周边环境的影响最小化。
7. 施工资料管理与归档综合管廊的施工需要大量的图纸和文件进行指导和控制。
技术交底应包括施工资料管理和归档的要求，明确施工图纸的审查和使用流程，以及施工文件的保存和归档要求。
8. 员工培训与技能考核综合管廊施工技术交底不仅仅是对管理人员的交底，也包括对施工人员的培训和技能考核。
综合管廊安全技术交底模板
一、交底目的为确保综合管廊工程安全、高效、优质地完成，提高施工人员的安全意识和操作技能，现将综合管廊工程安全技术交底如下。
二、工程概况1. 工程名称：XXX综合管廊工程2. 工程地点：XXX市XXX区3. 工程规模：总长度XXX米，包含电力、通信、广播电视、给水、排水、热力、燃气等管线4. 施工单位：XXX施工单位5. 监理单位：XXX监理单位三、安全技术交底内容1. 施工现场安全管理制度（1）施工人员必须遵守国家有关安全生产的法律、法规和标准，严格执行施工现场的安全管理制度。
（2）施工现场应设立安全警示标志，明确安全责任。
（3）施工现场应配备必要的安全防护设施，如安全帽、安全带、安全网等。
2. 施工人员安全培训（1）施工人员必须经过岗前培训，掌握安全操作技能。
（2）施工人员必须持证上岗，不得无证操作。
（3）施工人员应定期参加安全教育培训，提高安全意识。
3. 施工现场作业安全（1）挖掘作业安全a. 挖掘前，必须进行地质勘察，了解地下管线情况。
b. 挖掘过程中，应严格按照设计图纸进行施工，确保挖掘深度、宽度、坡度符合要求。
c. 挖掘过程中，必须设立警示标志，防止意外伤害。
（2）吊装作业安全a. 吊装前，必须检查吊车及吊具，确保安全可靠。
b. 吊装过程中，必须保持吊车及吊具平衡，严禁超载。
c. 吊装作业区域应设立警示标志，防止行人误入。
（3）模板工程安全a. 模板安装前，必须检查模板质量，确保符合设计要求。
b. 模板支撑体系应稳定可靠，防止模板倾覆。
c. 模板拆除过程中，必须按照拆除顺序进行，防止安全事故发生。
（4）防水作业安全a. 防水材料必须符合国家标准，确保防水效果。
b. 防水作业区域应保持干燥，防止材料受潮。
c. 防水作业人员必须佩戴防护用品，防止中毒、灼伤。
4. 火灾预防与应急处理（1）施工现场应配备足够的消防设施，如灭火器、消防栓等。
（2）施工人员应掌握消防器材的使用方法，定期进行消防演练。
地下综合管廊施工安全技术交底(通用)
地下综合管廊施工安全技术交底(通用)1. 前言本文档为地下综合管廊施工安全技术交底，旨在确保施工过程中的安全性，并提供必要的技术指导，以降低事故风险。
2. 施工前的准备工作在进行地下综合管廊施工前，必须做好以下准备工作：- 安全方案编制：根据工程特点和风险评估，制定详细的安全方案，并确保所有工作人员理解并遵守相关规定。
- 管理人员培训：对施工管理人员进行培训，使其具备足够的安全知识和应急处理能力。
- 施工现场清理：清理施工现场，确保无障碍物和潜在风险。
- 工器具检查：检查使用的工器具是否完好，确保其能正常工作。
- 安全设施设置：设置必要的警示标志和防护设施，提供应急救援设备。
3. 施工过程中的安全措施在地下综合管廊施工过程中，应采取以下安全措施：- 人员防护：施工人员应佩戴安全帽、防护鞋和防护手套，并遵守相关的个人防护要求。
- 通风控制：确保施工现场有良好的通风系统，并采取适当的通风措施，以降低有害气体的浓度。
- 操作规范：施工人员应严格按照工艺操作规范进行作业，禁止违规操作或使用不合适的工器具。
- 管道保护：在施工过程中，要保护周围现有管道的完整性，避免损坏或泄漏。
- 清洁卫生：保持施工现场的清洁卫生，避免杂物堆放和垃圾积聚。
4. 安全事故应急处理在施工过程中，如果发生安全事故，应按照以下步骤进行应急处理：1. 立即停止作业：发生事故后，首先要立即停止施工作业，确保人员安全。
2. 报告上级：将事故情况及时上报给上级管理人员，并寻求必要的支援与指导。
3. 救援伤员：如果有人员受伤，应立即进行救援，并及时送往医院进行治疗。
4. 保护现场：对事故现场进行保护，避免进一步扩大事故范围。
5. 事故调查：对事故原因进行调查，并及时采取纠正和改进措施，以防止类似的事故再次发生。
5. 结束语本文档对地下综合管廊施工安全技术交底进行了总结和说明，希望在施工过程中能得到广泛应用，确保施工安全，并减少安全事故的发生。
管廊安装施工安全技术交底模板
一、工程概况1. 工程名称：（填写工程名称）2. 工程地点：（填写工程地点）3. 施工单位：（填写施工单位名称）4. 施工负责人：（填写施工负责人姓名）5. 工程概况：（简要描述工程规模、施工内容、施工难点等）二、安全交底内容1. 施工安全风险分析- （1）高处坠落风险：施工过程中，高处作业人员需严格遵守安全操作规程，佩戴安全带，确保安全。
- （2）物体打击风险：施工过程中，注意材料堆放，避免高空坠落物伤人。
- （3）机械伤害风险：操作机械设备时，必须穿戴个人防护用品，并严格按照操作规程进行操作。
- （4）触电风险：施工过程中，严格遵守电气安全规程，确保电气设备安全运行。
- （5）火灾风险：施工现场严禁烟火，施工材料堆放应远离火源。
2. 安全操作规程- （1）高处作业：作业人员必须佩戴安全带，安全带应系于可靠部位，并确保安全带连接牢固。
- （2）材料堆放：材料堆放应整齐、稳固，不得超高、超宽、超长。
- （3）机械设备操作：操作机械设备前，必须进行安全检查，确保设备安全运行。
- （4）电气设备操作：操作电气设备时，必须穿戴绝缘手套、绝缘鞋等个人防护用品。
- （5）施工现场防火：施工现场严禁烟火，严禁使用明火作业。
3. 安全防护措施- （1）设置安全警示标志：施工现场应设置明显的安全警示标志，提醒作业人员注意安全。
- （2）配备安全防护用品：为作业人员配备必要的安全防护用品，如安全帽、安全带、绝缘手套、绝缘鞋等。
- （3）定期进行安全检查：定期对施工现场进行安全检查，及时发现并消除安全隐患。
三、应急处理措施1. 高处坠落事故处理- （1）立即组织救援，将伤者送往医院救治。
- （2）对事故现场进行封锁，防止事故扩大。
- （3）调查事故原因，采取措施防止类似事故再次发生。
2. 物体打击事故处理- （1）立即组织救援，将伤者送往医院救治。
- （2）对事故现场进行封锁，防止事故扩大。
- （3）调查事故原因，采取措施防止类似事故再次发生。
预制管廊安装安全技术交底模板
一、工程名称：（此处填写工程名称）二、交底日期：（此处填写交底日期）三、施工单位：（此处填写施工单位名称）四、施工负责人：（此处填写施工负责人姓名）五、安全主管：（此处填写安全主管姓名）六、交底内容：1. 施工人员须知（1）所有施工人员必须熟悉本工程的安全技术交底内容，并严格遵守操作规程。
（2）施工前，应接受安全技术培训，确保掌握相关安全知识和操作技能。
（3）施工过程中，如发现安全隐患，应立即停止作业，并及时上报。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工区域应设置安全通道，确保人员疏散通道畅通。
（3）施工现场应配备必要的安全防护设施，如安全网、安全带、防护栏等。
3. 预制管廊安装安全操作规程（1）安装前，应仔细检查预制管廊的尺寸、质量是否符合要求，确保安装精度。
（2）安装过程中，应严格按照施工图纸和规范要求进行操作。
（3）吊装预制管廊时，应使用合适的吊具，确保吊装安全。
（4）吊装过程中，应确保吊车、吊具、吊装绳索等设备安全可靠，严禁超载使用。
（5）安装过程中，应确保预制管廊的连接部位牢固，防止脱落。
（6）安装完成后，应对预制管廊进行试压、试漏，确保管道密封性能良好。
4. 特殊情况处理（1）如遇恶劣天气，应暂停施工，确保人员安全。
（2）如遇紧急情况，应立即采取应急措施，确保人员安全。
（3）如遇管道损坏、泄漏等情况，应立即停止作业，并采取相应措施进行处理。
5. 个人防护措施（1）施工人员应穿戴符合要求的个人防护用品，如安全帽、防护眼镜、工作服等。
（2）高处作业时，应系好安全带，确保安全。
（3）操作机械设备时，应严格遵守操作规程，防止机械伤害。
七、交底人签字：（此处填写接受交底人姓名及签字）八、备注：（此处填写其他需要说明的事项）九、附件：（此处列出安全技术交底附件，如操作规程、安全警示标志等）本安全技术交底模板仅供参考，具体内容应根据实际情况进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.现场人员必须佩带安全帽，禁止酒后装卸。
4.管廊拼装完成后，双组份密封胶及止水条必须安装到位。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
分项工程名称
预制管廊安装
交底提要
预制管廊安装技术，安全交底
交底内容：
四、止水片安装方法
1.止水的位置要准确。安装时止水片要拉直、平铺，尤其要保证止水片位于两节箱涵的中心位置，止水接合处要严密。
2.止水片不能随意打孔，派专人调整。要注意观察和调整止水片在安装过程中移位、碰撞、错位。施工前做好技术交底工作，同时制订严格的约束机制，严防操作人员在止水片上打孔、钉钉子。确保止水片接缝密实、止水片平整、位置正确。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号
工程名称
高铁配套旅游BCDE区地下综合管廊项目
交底日期
年 月 日
施工单位
重庆蓝林五州建设工程有限公司
分项工程名称
预制管廊安装
交底提要
预制管廊安装技术，安全交底
交底内容：
三、涂注胶施工方法
（6）洞口预留位置要准确，洞口高程严格按照图纸要求施工。预留洞尺寸要大于外接管径1—2cm.
（7）安装过程中所有预制箱涵构件对接完成后路线要顺畅平直，没有明显的折线或凸凹现象。
（8）管廊安装完成后，以2-4节管廊为一个单位，采用钢绞线张拉，张拉值不超过100MPa。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1.在综合管廊安装前人工在承插口处涂胶分别粘贴10mm厚80mm高聚乙烯炮沫板完成高聚乙烯炮沫板的施工。双组份聚硫胶的配制混合使用，提前在厂家的指导下进行现场试验确定拌合比。
2.先用毛刷在对接缝两侧均匀地刷涂层底涂料，20～30分钟后用刮刀向涂胶面上涂5mm厚30mm高的双组份聚硫胶，并反复挤压，使密封胶与被粘结界面更好地侵润。
技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号
工程名称
高铁配套旅游BCDE区地下综合管廊项目
交底日期
年 月 日
施工单位
重庆蓝林五州建设工程有限公司
分项工程名称
预制管廊安装
交底提要
预制管廊安装技术，安全交底
交底内容：
五、安全交底及注意事项
1.管廊运输车货箱底板放置泡沫板，预防运输过程中，道路颠簸，破坏管廊菱角。
（4）当管廊预制件吊装到基坑混凝土保护层以后，专用安装车将综合管廊运至综合管廊安装部位，并安装就位。安装时必须保证管廊的底面和混凝土垫层面是100%的接触，如果有空隙或者高低不平整可用干拌砂浆充实。
（5）管廊对接完成后，其接口缝隙不能大于5mm，接口平齐，不能有错台，上下缝要同宽、不能上宽下窄、上窄下宽。综合管廊顶面用水准仪检测。保证每节箱涵达到设计高程的要求。两个箱涵的侧面保持在同一个平面。
3.将枪嘴插入待密封的对接缝内，按设计深度均匀密实的将双组份聚硫胶注入变形缝内，然后用带弧度的专用整形工具进行刮压整形，整形后的缝面呈月牙形，固化后的胶体表面应光滑平整无气泡，胶体内部应保持密实无断头，并保持粘结牢固，无脱胶开胶断裂、渗水现象。
4.箱涵安装后，在箱涵搭接缝隙处注浆或者填充防水材料，而缝隙仅仅5mm左右，底板与垫层相连无法直接涂抹，直接注胶非常容易导致密封胶材料的浪费或注胶不到位，箱涵内外壁四周搭接处设虹吸口，完成搭接缝注胶。
3.止水片的接头处理。止水橡皮的接头是一个比较薄弱的部位，连接不好将产生漏水，止水片接头采用热压硫化胶接。在箱涵的搭接处涂抹止水片专用胶水，将自粘止水片粘贴在箱涵搭接缝处、止水片两端粘贴长度要长出15cm与垫层完全粘贴。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
2.安装要点：
（1）管节吊运安装前，检查混凝土强度是否符合设计要求。不能低于设计强度的90%。检查管节外观尺寸是否精确、是否有裂缝，如果裂缝超过0.2mm时禁止直接安装。
（2）在管廊基坑垫层上面弹出施工的中心线，根据中心线及施工具体尺寸，弹出每节管廊的控制线。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号
工程名称ቤተ መጻሕፍቲ ባይዱ
高铁配套旅游BCDE区地下综合管廊项目
交底日期
年 月 日
施工单位
重庆蓝林五州建设工程有限公司
分项工程名称
预制管廊安装
交底提要
预制管廊安装技术，安全交底
交底内容：
（3）在运输安装的过程中要保护好管廊构件的棱角等部位，以免碰撞损坏。在吊装过程中轻起轻落，一切动作听从安装班组长指挥。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号
工程名称
高铁配套旅游BCDE区地下综合管廊项目
交底日期
年 月 日
施工单位
重庆蓝林五州建设工程有限公司
吊装前车辆及吊具的检查及维护 → 综合管廊的运输进场时外观检查 → 根据现场确定好吊车的位置并支腿 →防水保护层上面放好综合管廊安装中心线和安装边线 → 装卸工在综合管廊插口装好楔形胶条，挂钩，起吊 → 以综合管廊的安装线对准施工安装中心线，定位 → 专用设备安装就位 →检查综合管廊的整体平整度和垂直度→综合管廊接口处防水处理 → 就位检查合格后进行下一综合管廊的起吊
技术交底记录
表C2-1
编号
工程名称
高铁配套旅游BCDE区地下综合管廊项目
交底日期
年 月 日
施工单位
重庆蓝林五州建设工程有限公司
分项工程名称
预制管廊安装
交底提要
预制管廊安装技术，安全交底
交底内容：
一、施工前准备：
安装前，场地需打扫干净，场地无杂物，无凹凸不平处。
二.施工工艺流程及操作要点
1.管廊拼装施工工艺所示。
