进水池工程施工方案

进水池工程施工方案

进水池工程施工方案一、工程概况进水池工程是污水处理厂中的重要设施之一,主要用于收集和储存城市生活污水、雨水等污水。

本工程位于污水处理厂的进水口处,是整个处理系统的第一道工艺设施,保证了正常的污水处理流程。

本文档主要针对进水池工程的施工方案进行详细阐述。

二、工程内容1. 总体布置:进水池工程由进水管道、进水供水设备、进水池主体、出流管道等组成。

进水管道连接城市污水管网,将生活污水、雨水等污水引入进水池,经过初步的处理后再送入下游处理设施。

2. 主要工艺流程:污水由进水管道引入进水池,经过初步的过滤和沉淀处理,去除其中的固体杂质和沉淀物,然后通过出流管道送入生化池等下游处理设施继续处理。

3. 设备安装:进水池主要设备包括进水泵、进水口阀门、搅拌器、自动控制系统等。

这些设备需要按照设计要求进行安装和调试,确保其正常运行。

4. 施工要求:施工人员需遵守安全操作规程,配备必要的安全防护设备,确保施工过程中不发生安全事故。

施工现场要保持整洁干净,做好环境保护工作。

三、施工步骤1. 场地准备:进行施工前,需要对进水池工程的施工场地进行勘测和准备工作,确保施工现场平整、通风,并保证施工设备和材料的进出畅通。

2. 基础施工:进行进水池的基础施工,包括挖掘土方、浇筑混凝土、安装基础钢筋等工作,确保基础牢固稳定。

3. 主体建设:进行进水池主体的建设工作,包括搭建进水池的主体结构、安装进水口设备、搅拌器等设备。

4. 进水管道安装:进行进水管道的安装工作,确保管道的密封性和连接牢固,避免漏水和杂质进入进水池。

5. 电气设备安装:进行进水泵、自动控制系统等电气设备的安装和调试,确保设备正常运行。

6. 竣工验收:进行进水池工程的竣工验收,确认工程质量符合设计要求,经验收合格后投入使用。

四、安全保障1. 施工期间,要加强现场管理,规范施工作业流程,确保施工安全。

2. 施工人员要做好安全防护措施,严禁在施工设备运转时靠近操作部位,避免发生意外。

污水处理厂水池闭水试验施工方案-

污水处理厂水池闭水试验施工方案-

污水处理厂水池闭水试验施工方案一、引言随着城市化进程的加快,污水处理厂的建设越来越受到社会关注。

污水处理厂的水池是其中的重要组成部分,对水池闭水试验施工方案的制定具有至关重要的意义。

本文旨在针对污水处理厂水池闭水试验的施工方案进行详细讨论,以确保试验的顺利进行和结果的准确性。

二、试验目的水池闭水试验的主要目的是验证水池的密封性能和结构稳定性,以确保水池在正常运行过程中不会发生漏水等问题。

试验结果将为后续的污水处理厂建设提供重要参考依据。

三、施工准备工作1. 人员准备施工期间需要配备具有施工经验和相关技术背景的工作人员,确保施工过程中的操作准确、安全。

2. 材料准备准备水池闭水试验所需的密封材料、检测工具等,确保试验的顺利进行。

3. 设备准备根据试验需要,准备相应的设备,如泵浦、管道等,以确保水池能够迅速注满水。

四、施工步骤1. 清理水池在进行闭水试验前,需要对水池进行彻底清理,确保水池内部干净整洁。

2. 密封处理使用密封材料对水池周边进行严密封闭,防止水从周围渗入或漏出。

3. 注水试验通过泵浦等设备将水注入水池,直至水位达到设计要求,同时监测水位变化和水池的密封情况。

4. 试验评估在水注满后进行一定时间的闭水试验,观察水池是否有漏水现象,检验水池各部位的密封性能和结构稳定性。

五、施工注意事项1. 施工现场安全确保施工现场的安全,严格执行相关安全规定,避免施工人员受伤。

2. 操作规范施工人员需按照规范操作,确保施工过程的准确性和安全性。

3. 试验数据记录对闭水试验过程中的关键数据进行记录,以备后续分析和评估。

结论水池闭水试验是污水处理厂建设的重要环节,施工方案的制定和实施对于保证水池的使用质量和安全具有重要意义。

本文围绕闭水试验的施工方案进行了详细讨论,希望能为污水处理厂水池闭水试验工作提供参考。

污水处理站施工方案

污水处理站施工方案

污水处理站施工方案污水处理站主要包括预处理池、调节池、一体化设备等施工。

一、施工顺序垫层→池底板→池壁板→池顶板→试水→验收二、施工方法1、模板支设(1)水池模板采用多层板,支设分池底、池壁两部分进行,为池壁支模及处理施工缝方便,同时防止施工缝设在底板土压力弯矩最大处,易引起渗漏,底板与池壁施工缝设在离底板上表面350~450mm处。

(2)池底模板应一次支好,包括与池壁连接施工缝以下部分,悬空部位模板采用铁脚支承,铁脚中部焊止水板。

(3)池壁、池顶模板在底板混凝土浇筑后一次支设成型。

池壁模板支设采用有支撑模板体系,在池内底板上搭设钢管脚手架,,先支内模,用铁脚支在垫层上支承,用钢筋环或扁铁撑固,用短木撑支顶在钢脚手架上固定,然后绑扎钢筋,支外模,并设临时撑木固定在模板上,以保持壁厚一致和模板稳定,临时撑木在浇筑混凝土至该处时再取掉。

为便于混凝土浇筑、振捣,外模在底部1.2m高处开0.6m×0.9m门子板,间距1.5m。

池壁模板采用满堂架加斜撑进行支撑,为了保证施工质量,在墙模间每隔1.2米加设一个对拉螺栓,对拉螺栓呈梅花型布置,对拉螺栓处采用50×50木方,在木方打孔穿对拉螺栓。

对拉螺栓两端50mm长丝扣,中间焊止水板。

为了保证模板的稳定性,外模板上加设Φ25钢筋箍,每1米设一道。

模板的支撑架要与操作架脱开,以免影响模板的稳固。

2、钢筋绑扎(1)水池底板钢筋绑扎应按照设计及规范要求绑扎成整体,分别用保护层砂浆块垫起,上层钢筋采用钢筋马凳支托,马凳呈梅花型布置。

在绑扎底板钢筋的同时,放好支撑内模用的垫脚每500mm放一个,并焊止水板。

(2)池壁钢筋由两排主筋和水平筋组成,用连系筋连接保持距离,立筋接头采用焊接接头,接头应错开,水平钢筋可采用搭接接头,接头应分散,搭接长度应符合规范及设计要求。

3、混凝土浇筑(1本工程混凝土采用商品混凝土,混凝土浇筑时,将混凝土倒在拌合板上后,再用铁锹铲入模板内,当混凝土自由倾落高度超过2米时,应用串筒下料,以免混凝土发生离析现象;混凝土浇筑时应一次连续浇筑完,并确保在下层混凝土初凝前将上层混凝土浇筑完毕。

污水处理水池施工方案

污水处理水池施工方案

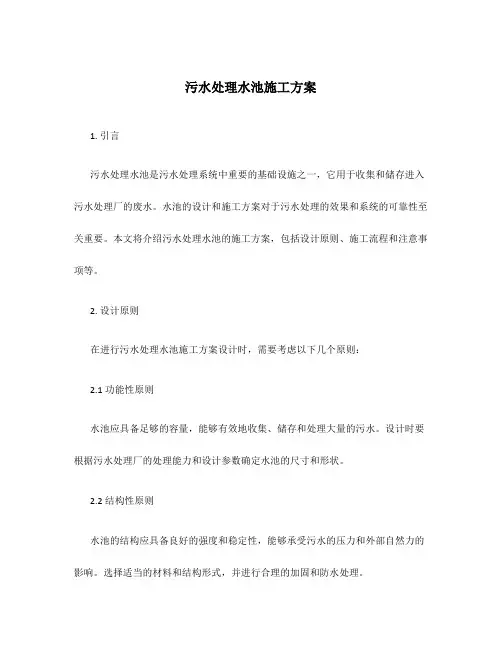

污水处理水池施工方案1. 引言污水处理水池是污水处理系统中重要的基础设施之一,它用于收集和储存进入污水处理厂的废水。

水池的设计和施工方案对于污水处理的效果和系统的可靠性至关重要。

本文将介绍污水处理水池的施工方案,包括设计原则、施工流程和注意事项等。

2. 设计原则在进行污水处理水池施工方案设计时,需要考虑以下几个原则:2.1 功能性原则水池应具备足够的容量,能够有效地收集、储存和处理大量的污水。

设计时要根据污水处理厂的处理能力和设计参数确定水池的尺寸和形状。

2.2 结构性原则水池的结构应具备良好的强度和稳定性,能够承受污水的压力和外部自然力的影响。

选择适当的材料和结构形式,并进行合理的加固和防水处理。

2.3 操作性原则水池的设计应便于操作和维护,包括进出水口的设置、排污口的位置和尺寸等。

必要时可以考虑设置通风和排气设施,以减少气味和有害气体的排放。

2.4 环保原则在设计和施工过程中应考虑环保要求,合理利用地下水资源和降低对地下水的污染风险。

同时,注意减少施工过程中的扬尘和噪音污染。

3. 施工流程3.1 前期准备在施工水池前,需要进行详细的工程勘察和设计,并获得相关的审批文件和许可证。

同时,准备所需的施工设备、材料和人力资源。

3.2 地基处理根据设计要求,在水池施工区域进行地基处理。

包括清理、平整和加固地表土壤,保证地基的稳定性和承载能力。

3.3 基础施工根据设计要求,在地基上进行水池的基础施工。

包括浇筑混凝土基础和设置钢筋等加固措施。

3.4 水池结构施工根据设计要求,进行水池结构的施工。

可以采用预制构件或现浇混凝土等方式进行。

需要注意施工的精度和质量,保证水池结构的强度和密封性。

3.5 防水处理在水池的内外表面进行防水处理,以确保污水不会渗漏到地下水中。

可以采用防水涂料、防水卷材等材料进行防水处理。

3.6 设备安装根据设计要求,安装水池所需的设备,包括进水口、排水口、搅拌设备等。

需要注意设备的位置和连接方式,确保其正常运行和维护。

某地污水处理厂水池结构设计施工图

某地污水处理厂水池结构设计施工图
后浇带部分待后浇带两侧混凝土浇完42天后,将两侧混凝土凿毛,再浇灌比设计的强度等级高一级的微膨胀混凝土,振捣密实,并水池外侧墙后浇带构造后浇混凝土内均掺入15%的UEA-H上下加强筋为板受力钢筋截面面积的一半/分布筋为%%13216@200型微膨胀剂,等量替换相应水泥用量.迎水面加强养护。附加卷材原有板受力钢筋MU10烧结砖,M10水泥砂浆砌筑钢丝网遇水膨胀止水条水池外侧墙水池底板后浇带构造后浇混凝土内均掺入15%的UEA-H上下加强筋为板受力钢筋截面面积的一半/分布筋为%%13216@200型微膨胀剂,等量替换相应水泥用量.后浇带部分待后浇带两侧混凝土浇完42天后,将两侧混凝土凿毛,再浇灌比设计的强度等级高一级的微膨胀混凝土,振捣密实,并加强养护。后浇补偿收缩混凝土原有板受力钢筋钢丝网遇水膨胀止水条外贴式止水带水池底板调节池%%13216@100%%13216@100%%13216@100%%13216@100200200%%13214@1504%%13214%%1328@400拉接筋双向间距400池壁转角配筋20020040010001501001750400800-3.500竖向钢筋水平向钢筋水平向钢筋竖向钢筋%%13214@150拉接筋双向间距400%%1328@400%%13214@200%%13214@150%%13214@20014%%1321614%%132162%%132166%%13216底板上层筋底板下层筋4%%132180.0000.5001-11:2040010001501001750400800-3.000竖向钢筋水平向钢筋水平向钢筋竖向钢筋%%13214@150拉接筋双向间距400%%1328@400%%13214@200%%13214@150%%13214@20014%%1321814%%132182%%132186%%13218底板上层筋底板下层筋4%%132180.0004.0001-11:20{\W0.7100底板厚B1000{\W0.7{\W0.7墙厚{\W0.7240{\W0.7调节池%%13216@100%%13216@100%%13216@100%%13216@100200200%%13214@1004%%13214%%1328@400拉接筋双向间距400池壁转角配筋2002003005001501001750350800-4.000竖向钢筋水平向钢筋水平向钢筋竖向钢筋%%13214@100拉接筋双向间距400%%1328@400%%13214@200%%13214@100%%13214@20014%%1321614%%132162%%132166%%13216底板上层筋底板下层筋4%%132180.0000.5002-21:203003001501001750300800-1.500竖向钢筋水平向钢筋水平向钢筋竖向钢筋%%13214@150拉接筋双向间距400%%1328@400%%13214@200%%13214@150%%13214@20014%%1321214%%132122%%132126%%13214底板上层筋底板下层筋4%%132180.0003.0003-31:20气浮池%%13212@100%%13212@100%%13212@100%%13212@1003003001501001750250800-0.000竖向钢筋水平向钢筋水平向钢筋竖向钢筋%%13212@150拉接筋双向间距400%%1328@400%%13210@150%%13212@150%%13210@15014%%1321014%%132102%%132106%%13210底板上层筋底板下层筋4%%132183.0004-41:20UC池1HBF池1UC池2HBF池2%%13218@100%%13218@100%%13218@100%%13218@100200200%%13214@1504%%13214%%1328@400拉接筋双向间距400池壁转角配筋200200%%13216@100%%13216@100%%13216@100%%13216@1002@400拉接筋双向间距400池壁转角配筋2002003004001501001750300800-4.000竖向钢筋水平向钢筋水平向钢筋竖向钢筋%%13214@100拉接筋双向间距400%%1328@400%%13214@200%%13214@100%%13214@20014%%1321414%%132142%%132146%%13214底板上层筋底板下层筋4%%132180.0000.5002-21:20200200%%13212@1504%%13212%%1328@400拉接筋双向间距400池壁转角配筋2002003004001501001750300800-2.500竖向钢筋水平向钢筋水平向钢筋竖向钢筋%%13212@150拉接筋双向间距400%%1328@400%%13212@200%%13212@150%%13212@20014%%1321614%%132162%%132166%%13216底板上层筋底板下层筋4%%132180.0000.5002-21:20(2.500)(-1.500)11116012050120100100%%1318@300%%13110@13030030011100300180120120180880-1.300-1.000地圈梁240X2404%%13112%%1306@200-0.050%%1328@150%%1328@100%%1328@1501:25QL22%%132102%%13210%%1326@2501:25GZ12%%132142%%13214%%1326@100/2001:25GZ22%%132122%%13212%%1326@100/2001:25QL13002402%%132142%%13214%%1326@200说明:2、凡未标注的墙上圈梁均为QL2.1、图中未注明的柱为GZ2,构造柱伸至屋面现浇板底部。3、梁、板、构造柱混凝土强度等级为C25。2003.950m标高层结构平面图1:100%%1328@1504%%13216;2%%13225+1%%13222%%1318@100/200(2)L1(1) 240x400GZ1GZ1GZ1GZ1GZ1GZ1QL1QL1QL1QL1QL1QL1QL1QL1QL1QL1说明:3、基础施工应与水、电气等专业图纸配合,各种预埋件、预留孔施工前需仔细校核避免事后开凿;基底不能有扰动土和回填土,基槽开挖后防止水浸或暴晒;2、基槽开挖时,如采用大型机械挖土,应先挖至设计标高以上20cm,然后用人工挖至设计标高,4、素混凝土垫层为C15,基础为C30;条形基础布置平面图1:1001、本工程承载力按100KP设计5、未注明的构造柱为GZ2.GZ1GZ1GZ1GZ1GZ1GZ12402402402402404、板厚为120mm{\fGulim|b0|i0|c129|p34%%13212@150%%13212@150%%13212@150%%13212@150

污水池施工方案p

污水池施工方案p

污水池施工方案
一、前言
污水处理是现代城市建设中不可或缺的一环,而污水池的建设是其中重要的一步。

本文将重点介绍污水池施工方案,包括施工准备、施工流程和质量控制等内容。

二、施工准备
在进行污水池的施工之前,首先需要进行充分的准备工作,包括但不限于以下
几个方面:
1. 设计方案确认
在开始施工前,必须确保设计方案已经得到审批并确认无误。

2. 材料准备
准备好施工所需的各种材料,如混凝土、钢筋等。

3. 人员准备
组建施工团队,包括工程师、技术人员和施工工人等。

三、施工流程
1. 地基处理
首先需要对污水池的地基进行处理,确保地基平整稳固。

2. 浇筑混凝土
根据设计方案进行混凝土的浇筑工作,保证污水池的稳固性和密封性。

3. 安装设备
在混凝土浇筑完成后,需要安装必要的设备,如进水管、出水管等。

4. 防水处理
对污水池进行防水处理,确保其不会渗漏。

四、质量控制
在施工过程中,必须进行严格的质量控制,包括施工过程监测、材料检验等工作,确保污水池的质量符合标准要求。

五、总结
污水池的施工是一项复杂而重要的工程,需要高度的专业知识和严密的操作。

只有在严格执行施工方案的情况下,才能确保污水池的使用效果和安全性。

愿本文对您了解污水池施工方案有所帮助!。

枣庄污水池防水施工方案

枣庄污水池防水施工方案

枣庄污水池防水施工方案一、工程概况与目标本工程位于枣庄市某污水处理厂内,主要涉及对污水池的防水施工工作。

目标是通过对污水池的防水处理,达到长期防止水体渗漏,保障污水处理设施的正常运行,同时符合环保和安全生产要求。

二、防水材料选择与准备防水材料选择:选用具有优异耐久性和抗渗性的高分子防水材料,如聚合物防水涂料、防水卷材等。

材料准备:确保所采购材料质量合格,符合国家相关标准。

在施工前对防水材料进行检查,确保无破损、老化等问题。

三、清理与预处理清理污水池表面:彻底清除池内杂物、油污和松散附着物,保持池壁和池底清洁干燥。

预处理:对池壁和池底进行打磨或喷砂处理,增加防水材料与基层的粘结力。

四、裂缝与孔洞修补裂缝修补:使用专用裂缝修补材料对污水池中的裂缝进行填补,确保修补材料充分填满裂缝,并与原基层紧密结合。

孔洞修补:对污水池中的孔洞进行清理和填补,确保填补后的表面平整光滑。

五、防水层施工步骤涂刷底漆:在预处理后的基层上涂刷专用底漆,增强防水材料与基层的粘结力。

铺设防水卷材:按照设计要求铺设防水卷材,确保卷材之间搭接紧密,无空鼓、翘边等现象。

涂刷防水涂料:在卷材铺设完成后,涂刷防水涂料,确保涂料均匀覆盖在基层和卷材上,无漏刷、流坠等问题。

六、质量检查与验收质量检查:在施工过程中,对防水材料的铺设、涂刷等工序进行质量检查,确保施工质量符合设计要求。

验收:施工完成后,组织相关单位进行验收,对防水层的完整性、均匀性、粘结力等进行检查,确保防水效果达到设计要求。

七、安全与环保措施安全措施:施工现场设置安全警示标志,施工人员佩戴安全防护用品。

确保施工用电安全,防止火灾等安全事故的发生。

环保措施:严格控制防水材料的使用量,减少材料浪费。

对施工过程中产生的废弃物进行分类处理和回收,防止环境污染。

八、后续维护与保养定期检查:定期对防水层进行检查,发现破损、老化等问题及时进行处理。

维护保养:定期对污水池进行清理和保养,保持池内清洁干燥,延长防水层的使用寿命。

污水池施工方案

污水池施工方案

、工程概况污水处理南站1000立方米污清水池是xxxxxxx公司xx区配套设施工程,我方承包清水池的土建工程。

污水池长为21.7m,宽为14.3m,基础为筏板基础。

本工程以绝对标高24.8m作为设计相对标高±0.000,基础底标高相对标高为-3.65m。

本工程抗震设防烈度为6度,基础垫层砼强度等级为C10,厚为100mm,每边宽出基础底边100。

池体砼强度等级为C25。

S6.二、钢筋工程1、施工部署1) 施工顺序根据图纸下料—-绑扎基础及柱钢筋—-绑扎墙壁钢筋——绑扎顶板钢筋2) 劳动力安排根据本工程特点安排钢筋加工10人,钢筋运输4人,钢筋安装15人2、施工准备1) 技术准备1.1与该工程相关的技术、施工人员配备齐全1.2熟悉图纸,审查图纸与说明内容是否符合以及各组成部分是否发生矛盾和错误,建筑图与结构图上的尺寸、标高等方面是否一致1。

3掌握该项工程的施工方法和技术要求2)现场准备2.1标高点根据现场引测的±0。

000测定标高.2。

2钢筋加工的一些机具设备根据施工平面图和有关规定提前进场2.3根据图纸的要求提前将各种型号的钢筋进入场地,并安规定抽样送检2。

4做好雨季施工的各种措施3、施工方法1、钢筋加工1。

1、钢筋加工的形状尺寸必须符合设计和规范要求,钢筋的表面应清洁、无损伤、油渍、漆污和铁锈等,若有,在使用前必须清除干净,带颗粒状老锈的钢筋不得使用.1。

2、钢筋除锈采用钢筋调直机在钢筋调直过程中除锈。

1。

3、钢筋必须平直,无局部曲折,必须经调直之后才能使用和加工。

1.4、钢筋的弯钩或弯折应符合下列规定:1)Ⅰ级钢筋末端均应作180度弯钩,其圆弧弯曲半径不小于钢筋直径的2.5倍,平直部分长度不小于钢筋直径的3倍。

2)Ⅱ级钢筋末端作90度或135度弯钩时,Ⅱ级钢筋的弯曲半径D不小于钢筋直径的4倍,平直部分长度按设计(03—101图集)要求确定.3)弯起钢筋中间部分弯折处的弯曲半径D不小于钢筋直径的5倍。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.11施工图纸LDZS-121S-T0101-00—02;LDZS-121S-T0102-00—04;LDZS-121S-T0103-00—04;LDZS-121S-T0104-00—08;
1.12施工图会检纪要
二、工程概况
本工程包含三个澄清池,内径为23.17米,0米以下1.25米,0米以上高度为5.85米,池底厚度300-700毫米,池壁厚度为400毫米。采用钢筋混凝土结构,垫层混凝土标号为C15,池体混凝土标号为C30P8,梁柱混凝土为C30,找坡层混凝土为C20;螺纹钢采用二级钢,箍筋、板筋采用一级钢(盘圆)。
池周围土方回填池内壁水泥砂浆装修钢梯栏杆
3.2.2机械加速澄清池
土方开挖验槽灰土垫层混凝土垫层放线
池底板钢筋模板底板混凝土浇注池壁第一节钢筋模板池壁第一节混凝土浇注池壁第二节钢筋模板池壁第二节混凝土浇注斜柱钢筋模板斜柱混凝土浇注步道梁板钢筋模板步道梁板浇注底板找坡层施工池内壁外壁抹灰土方回填
3.3施工组织:
3.5施工进度:
3.5.1清水池和砂滤池
用流水线穿插施工方法施工,分别为基坑开挖2天,灰土垫层5天,混凝土垫层3天,池底板施工10天,池壁施工15天,池顶施工15天,土方回填5天,内壁防水砂浆10天,装修15天,钢梯栏杆15天,清水池和砂滤池施工间歇期为10天。顶板拆模时间为15天。合计清水池和砂滤池施施工工期为105天。计划2010年1月22日开挖并预留冻土层,2月25日正式施工,7月10日完成交付安装。
四、具体施工方法
4.1施工测量
按场区内固定坐标及标高,用经纬仪和水准仪进行测算图纸位置和标高,放出轴线控制桩、高程桩,并测设临时水准点,临时水准点和轴线控制桩的设置,便于观测,一定要牢固,并采取保护措施。
4.2基坑开挖:
开挖基底土方分两步进行,第一步开挖到设计标高以上600mm,待春节后再二次开挖。挖到设计标高以上200mm,以后用人工挖除至设计标高。根据现场土质情况,按1:0.5放坡系数按进行开挖,开挖土方用自卸汽车外运到业主指定位置。基坑开挖好后,在基坑周围搭设900mm高防护栏杆并用安全网进行围护,并做好挡水围堰。
污水处理水池施工方案
机械加速澄清池、清水池、砂滤池专项施工方案
一、编制依据
1.1<电力建设施工质量验收及评定规程(DL/T5210.1-2005)第一部分:土建工程>;
1.2<中水深度处理系统施工组织设计(建筑工程)>;
1.3<建筑工程质量验收统一标准>(GB50300-2001);
1.4<地下防水工程质量验收规范>(GB50208-20Байду номын сангаас2);
4.6水池底、壁和顶板施工
先清扫垫层,弹出按图纸上的轴线、壁厚、柱位置,然后绑扎钢筋,预埋、焊接壁上套管。在保证质量前提下,把水池分成三次浇筑:第一次在底板与池壁斜托上部500mm处留施工缝,在这500mm处壁中设钢板止水带,止水带300宽通长、上露150mm砼内150mm,要安放平直。第二次绑扎池壁钢筋、支模板在顶板梁一下50mm处,同样预留钢板止水带。第三次绑扎顶板钢筋,安装模板,浇注混凝土。尤其需要注意清水池顶板结构找坡,坡度为2%,池壁施工钢筋时需根据坡度计算好钢筋长度,将标高点粗放于脚手管上,根据标高点进行钢筋和模板安装,再根据场内水准控制点精确检查校核,直到带到所要求的坡度。
1.5<地下防水工程技术规范>(GB50108-2001);
1.6<混凝土结构工程施工质量验收规范>(GB50204-2002);
1.7<钢筋焊接及验收规范>(JGJ18-2003);
1.8<工程测量规范>(GB50026-2007);
1.9冬季建筑工程施工规程(JGJ104-97);
1.10地基与基础施工及验收规范(GBJ202-2002);
清基、回填打夯工人10人,砼工8人,抹灰工15人,钢筋工16人,木工20人,安装电焊工3人,即六个班组:土方班、砼工班、抹灰工班,钢筋班、木工班、安装班。将清水池作为一个施工段,砂滤池作为一个施工段,与三个机械加速澄清池一起组织流水施工。
3.4机械设备:
1m3反铲1台、50装载机1台、电动打夯机4台、10T自卸车3辆、砂浆搅拌机1台、电焊机一台、砼输送泵等其它施工机械统一调配。
清水池1座,长34.26米,宽18.5米,0米以下高度3.1米,0米以上高度3.2米,池底厚度500,池壁厚度450,为钢筋混凝土水池;垫层混凝土C15,池体混凝土C30P8。螺纹钢采用二级钢,箍筋、板筋采用一级钢(盘圆)。
砂滤池8座,总长为34.26米,宽5.95米,0米以下高度为0.8米,0米以上高度为5.8米,钢筋混凝土水池;池底厚度为500,池壁厚度为450,隔墙厚度为400;垫层混凝土C15,池体为C30P8抗渗混凝土,螺纹钢采用二级钢,箍筋、板筋采用一级钢(盘圆)。
3.5.2机械加速澄清池
分别为基坑开挖2天,灰土垫层5天,混凝土垫层3天,底板钢筋模板7天,底板混凝土1天,池壁第一节钢筋模板8天,池壁第一节混凝土浇注2天,池壁第二节钢筋模板10天,池壁第二节混凝土浇注2天,斜柱钢筋模板5天,斜柱混凝土浇注1天,步道钢筋模板7天,道混凝土浇注1天,步道养护拆模15天,底板找坡层施工3天,池壁抹灰10天,回填土3天,1个水池工期为85天,三个水池工期为99天。计划2010年1月22日开挖第一层土方,2月28日正式施工,6月10日完成交付安装。
4.3基土钎探
基坑清槽后,对标高和平面尺寸进行检查,无误后,组织基土钎探。操作工艺为:放钎点线机械就位打钎拔钎记录锤击数检查孔深灌砂整理钎探记录
4.4验槽
钎探完成后,及时会同设计、监理方确认土质情况,及时进行验槽。基坑底高程的允许偏差为±20mm。
4.5基础垫层
分为灰土垫层和混凝土垫层。待验槽完毕,立即进行灰土垫层施工,施工时每层虚铺厚度为250mm,夯实密实度达到94%。灰土垫层验收合格后,及时安排木工支模、复测垫层标高,浇筑砼板垫层。
三、施工部署
3.1施工准备:
施工前要熟悉图纸,会同施工班组和设计单位进行施工图会检。查对标高、预留套管和埋件位置,放出定位轴线和开挖线。
3.2施工顺序:
按照工程量的大小和总工期安排及组织流水施工要求,先施工澄清池和清水池,后施工砂滤池。
3.2.1清水池和砂滤池`
基坑开挖验槽灰土垫层混凝土垫层池底板池壁池顶板
