不同材料对海水耐腐蚀性

钛及钛合金在海水中的应力腐蚀及氢脆敏感性研究

内容摘要
实验结果显示，随着硫酸盐还原菌浓度的增加，海洋结构用钢的应力腐蚀开裂敏感性显著提高。同时，钢的极化电位也呈现出降低的趋势，表明钢的耐腐蚀性受到抑制。这可能是因为硫酸盐还原菌在钢表面形成了保护膜，阻碍了钢表面的氧化反应，导致钢的极化电位降低。
内容摘要
通过实验讨论，我们发现硫酸盐还原菌和极化电位对海洋结构用钢在海泥中的应力腐蚀开裂敏感性具有显著影响。因此，在海洋结构用钢的使用过程中，应采取有效的防腐措施，如提高钢的耐腐蚀性、使用防腐涂料等，以降低硫酸盐还原菌和极化电位对钢的影响，从而延长海洋结构用钢的使用寿命。
钛及钛合金在海水中的应力腐蚀及氢脆敏感性研究
目录
01 引言
03
应力腐蚀及氢脆敏感性
02 背景 04 研究现状
05 展望
07 参考内容
目录
06 结论
引言
引言
钛及钛合金是一种具有优异性能的材料，由于其轻质、高强度和良好的耐腐蚀性，被广泛应用于航空、航天、医疗和海洋工程等领域。在海洋环境中，钛及钛合金的耐腐蚀性能对于保证结构物的安全性和稳定性具有重要意义。然而，钛及钛合金在海水中的应力腐蚀及氢脆敏感性仍然是研究的热点和难点问题。本次演示将探讨钛及钛合金在海水中的应力腐蚀及氢脆敏感性，旨在为相关领域的研究和应用提供参考。
谢谢观看
内容摘要
本次演示旨在探讨硫酸盐还原菌和极化电位对海洋结构用钢在海泥中应力腐蚀开裂敏感性的影响。通过实验方法分析，发现这两种因素在海洋结构用钢的应力腐蚀开裂过程中起着重要作用。
内容摘要
硫酸盐还原菌是一种常见的微生物，能在缺氧的环境下利用硫酸盐作为电子受体进行生命活动。在海洋结构用钢的腐蚀过程中，硫酸盐还原菌可以促进钢表面的腐蚀反应，加速钢的腐蚀速率。

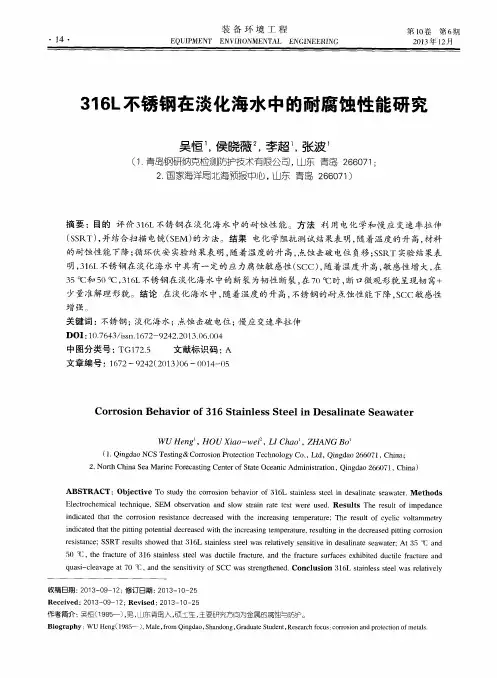

316L不锈钢在淡化海水中的耐腐蚀性能研究

ＡＢＳＴＲＡＣＴ：ＯｂｊｅｃｔｉｖｅＴｏｓｔｕｄｙｔｈｅｃｏｒｒｏｓｉｏｎｂｅｈａｖｉｏｒｏｆ３１６Ｌｓｔａｉｎｌｅｓｓｓｔｅｅｌｉｎｄｅｓａｌｉｎａｔｅｓｅａｗａｔｅｒ．Ｍｅｔｈｏｄｓ
明，３１６Ｌ不锈钢在淡化海水中具有一定的应力腐蚀敏感性（ｓｃｃ），随着温度升高，敏感性增大，在
３５℃ 和５ＯｏＣ，３１６Ｌ不锈钢在淡化海水中的断裂为韧性断裂，在７Ｏ℃ 时，断口微观形貌呈现韧窝＋
少量准解理形貌。结论在淡化海水ｑ－，随着温度的升高，不锈钢的耐点蚀性能下降，ＳＣＣ敏感性
．
ｉｎｄｉｃａｔｅｄｔｈａｔｔｈｅｃｏｒｒｏｓｉｏｎｒｅｓｉｓｔａｎｃｅｄｅｃｒｅａｓｅｄｗｉｔｈｔｈｅｉｎｃｒｅａｓｉｎｇｔｅｍｐｅｒａｔｕｒｅ；Ｔｈｅｒｅｓｕｌｔｏｆｃｙｃｌｉｃｖｏｌｔａｍｍｅｔｒｙｉｎｄｉｃａｔｅｄｔｈａｔｔｈｅｐｉｔｔｉｎｇｐｏｔｅｎｔｉａｌｄｅｃｒｅａｓｅｄｗｉｔｈｈｅｔｉｎｃｒｅａｓｉｎｇｔｅｍｐｅｒａｔｕｒｅ，ｒｅｓｕｌｔｉｎｇｉｎｔｈｅｄｅｃｒｅａｓｅｄｐｉｔｔｉｎｇｃｏｒｒｏｓｉｏｎ

纳米高锰钢在海水腐蚀介质中的耐蚀性能研究

纳米高锰钢在海水腐蚀介质中的耐蚀性能研究吕博;何亚荣;郑春雷;张植茂;张福成【摘要】The corrosion performance of the original deformed and nanocrysatlline Hadfield steels in seawater was investigated using the electrochemical impedance spectroscopy EIS and polarization curves techniques. The microstructures and grain size distribution of the original and deformed Hadfield steels were determined by the optical microscopy and transmission electron micro⁃scope TEM . The surface morphology of the three types of steels subjected to the electrochemical corrosion in seawater was recorded by the scanning electron microscopy SEM . The results showed that corrosion resistance of the nanocrysatlline Hadfield steel is higher than the original and deformed ones and Cl- is responsible for the pitting corrosion in the Hadfield steels.%本文以原态高锰钢、变形高锰钢和纳米高锰钢为研究对象，采用极化曲线和电化学阻抗谱的方法研究其在海水腐蚀介质中的耐腐蚀性能，采用金相显微镜和透射电镜观察其表面组织及晶粒尺寸分布，利用扫描电子显微镜观察其分别在海水中电化学腐蚀后的表面形貌。

海水淡化设备的材料选择及防腐

海水淡化设备的材料选择及防腐在海水淡化过程中，要用到很多材料，常用的壳体、换热材料有碳钢、不锈钢、钛管、铜管、铝管。

下边就这几种材料在海水中的腐蚀做一个简单的介绍，并指出一些相应的防腐措施。

1、铸铁在海水中的腐蚀铸铁在海水中的腐蚀类型为石墨腐蚀。

即铸铁表面的铁腐蚀,留下不腐蚀的石墨和腐蚀产物,腐蚀后保持原来的外形和尺寸,但失去了重量和强度。

除去石墨和腐蚀产物,呈不均匀全面腐蚀。

灰口铸铁HT200在海水中暴露1年的腐蚀率为0.16mm/a,平均点蚀深度、最大点蚀深度分别为0.27mm、0.45mm。

灰口铸铁在海水中的腐蚀速度随暴露时间下降,HT200在海水暴露0.5年的腐蚀率为0.19mm/a,暴露1.5年的腐蚀率为0.14mm/a。

普通铸铁在海水中的腐蚀速度与碳钢接近。

碳钢在青岛小麦岛海区暴露1年的典型腐蚀率为:全浸区0.18mm/a,海洋大气区0.06mm/a。

灰口铸铁在流动海水中的腐蚀速度随海水流速的增大而增大, HT200在3m/s的海水中试验164h的腐蚀率为1.0mm/a;在7和11m/s的海水中试验40h,腐蚀率为7.82和9.33mm/a。

灰口铸铁在流速为5、10和15m/s的海水中试验30天的腐蚀率分别为1.8、2.7和3.6mm/a,它与碳钢在流动海水中的腐蚀速度接近。

(1)普通铸铁在天然海水及流动海水中的腐蚀速度与碳钢接近。

(2)低合金铸铁在海水中的腐蚀行为与普通铸铁的腐蚀行为相似。

CrSbCu铸铁在海水中的腐蚀比普通铸铁轻。

添加Ni、Ni-Cr、Ni-Cr-Mo、Ni-Cr-Cu、Ni-Cr-Re、Cu-Sn-Re、Cu-Cr、Cu-Al等的低合金铸铁在海水中的腐蚀速度与普通铸铁无明显差别。

加入少量Ni、Cr、Mo、Cu、Sn、Sb、Re等元素可减小铸铁海洋大气区的腐蚀速度。

(3)高镍铸铁在天然海水及流动海水中的腐蚀均较轻。

高镍铸铁在海水中暴露1.5年的腐蚀率大约是普通铸铁的1/3,它们在海水中暴露1.5年的最大点蚀深度小于0.20mm。

耐海水腐蚀低合金钢牌号

耐海水腐蚀低合金钢牌号
摘要：
一、前言
二、耐海水腐蚀低合金钢的定义和特性
三、耐海水腐蚀低合金钢的牌号分类
1.高耐蚀合金钢
2.中耐蚀合金钢
3.低耐蚀合金钢
四、耐海水腐蚀低合金钢的应用领域
五、我国耐海水腐蚀低合金钢的发展现状与展望
正文：
一、前言
随着我国海洋事业的快速发展，对于海洋工程材料的要求也越来越高。

耐海水腐蚀低合金钢作为一种重要的海洋工程材料，具有很高的研究价值和应用前景。

本文将对耐海水腐蚀低合金钢的牌号进行详细介绍。

二、耐海水腐蚀低合金钢的定义和特性
耐海水腐蚀低合金钢是指在海水中具有一定的腐蚀速率，同时具有较好的力学性能和焊接性能的低合金钢。

这种钢材在海水中具有较高的耐蚀性能，可以有效延长工程设施的使用寿命。

三、耐海水腐蚀低合金钢的牌号分类
1.高耐蚀合金钢
高耐蚀合金钢在海水中具有很高的耐蚀性能，但同时价格也较高。

这类钢主要包括镍基合金、钛合金等。

2.中耐蚀合金钢
中耐蚀合金钢在海水中具有较好的耐蚀性能，价格适中。

这类钢主要包括钼合金、铬钼合金等。

3.低耐蚀合金钢
低耐蚀合金钢在海水中具有较低的耐蚀性能，但价格较低。

这类钢主要包括碳钢、普通低合金钢等。

四、耐海水腐蚀低合金钢的应用领域
耐海水腐蚀低合金钢广泛应用于海洋工程、船舶、沿海设施等领域，包括水下设施、海洋平台、船舶舰艇等。

五、我国耐海水腐蚀低合金钢的发展现状与展望
近年来，我国在耐海水腐蚀低合金钢的研究和应用方面取得了显著成果。

但与国外先进水平相比，仍存在一定差距。

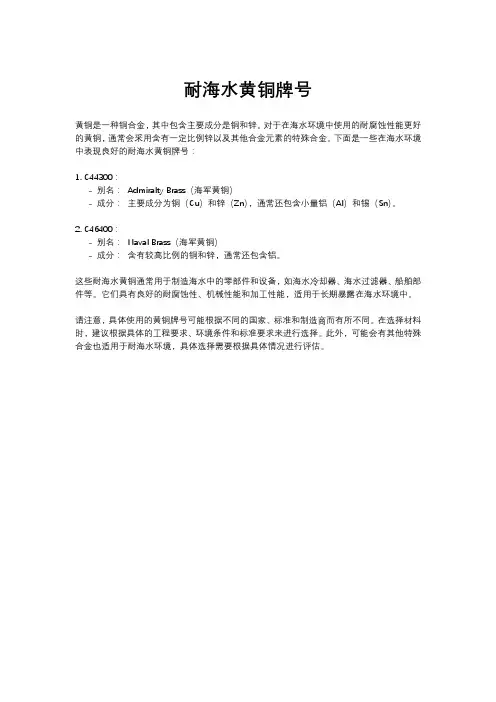

耐海水黄铜牌号

耐海水黄铜牌号
黄铜是一种铜合金，其中包含主要成分是铜和锌。

对于在海水环境中使用的耐腐蚀性能更好的黄铜，通常会采用含有一定比例锌以及其他合金元素的特殊合金。

下面是一些在海水环境中表现良好的耐海水黄铜牌号：
1. C44300：
- 别名：Admiralty Brass（海军黄铜）
- 成分：主要成分为铜（Cu）和锌（Zn），通常还包含小量铝（Al）和锡（Sn）。

2. C46400：
- 别名：Naval Brass（海军黄铜）
- 成分：含有较高比例的铜和锌，通常还包含铝。

这些耐海水黄铜通常用于制造海水中的零部件和设备，如海水冷却器、海水过滤器、船舶部件等。

它们具有良好的耐腐蚀性、机械性能和加工性能，适用于长期暴露在海水环境中。

请注意，具体使用的黄铜牌号可能根据不同的国家、标准和制造商而有所不同。

在选择材料时，建议根据具体的工程要求、环境条件和标准要求来进行选择。

此外，可能会有其他特殊合金也适用于耐海水环境，具体选择需要根据具体情况进行评估。

海水腐蚀试验

海水腐蚀试验海水腐蚀试验是一种常见的实验方法，用于评估材料在海水环境下的耐蚀性能。

海水中含有各种溶解的盐类和氧气，具有较高的电导率和氧化性，对许多金属和合金都具有腐蚀作用。

这种腐蚀作用是由于电化学反应引起的，主要包括阳极溶解和阴极反应两个过程。

海水腐蚀试验通常需要采用特定的实验设备和方法。

首先，需要准备好一定量的海水，并进行必要的处理，以去除杂质和调整pH值。

然后，将待测试材料制成特定形状和尺寸的试样，将其暴露在海水中一定的时间。

在试验过程中，需要定期观察试样的表面状况，并记录下来。

试验结束后，可以通过测量试样的质量损失、表面形貌变化、金属离子释放等指标来评估材料的腐蚀性能。

海水腐蚀试验可以用于评估各种材料的耐腐蚀性能，包括金属材料、涂层材料、防腐材料等。

在海洋工程、船舶制造、海洋石油开采等领域中，材料的腐蚀性能对设备和结构的安全运行至关重要。

因此，海水腐蚀试验对于材料的研发和选用具有重要意义。

海水腐蚀试验的结果可以用于指导材料的设计和使用。

通过对不同试样的比较分析，可以确定最佳材料或涂层的选择。

此外，还可以通过改变试验条件，如温度、盐度、氧含量等，研究腐蚀过程的机理和规律。

这些研究成果可以为材料的改进和新材料的开发提供参考。

在海水腐蚀试验中，还需要注意一些问题。

首先，试验条件需要尽可能接近实际海水环境，以保证结果的可靠性和可重复性。

其次，试样的制备和处理需要严格控制，以避免人为因素对试验结果的影响。

此外，还需要考虑试验时间的选择，以保证可以获取到足够的数据和可靠的结论。

海水腐蚀试验是评估材料耐蚀性能的重要方法之一。

通过该试验可以评估材料在海水环境中的腐蚀性能，并为材料的研发和选用提供依据。

在进行海水腐蚀试验时，需要严格控制试验条件，注意试样的制备和处理，以确保结果的准确性和可靠性。

通过不断的研究和实践，可以进一步提高海水腐蚀试验的可靠性和适用性，为海洋工程和相关领域的发展提供支持。

耐海水腐蚀铝合金型号

耐海水腐蚀铝合金型号
海水对金属的腐蚀是一个重要的问题，特别是对于铝合金来说。

选择合适的铝合金型号可以帮助减轻海水腐蚀带来的影响。

以下是
一些常用的耐海水腐蚀的铝合金型号：
1. 5000系列铝合金，包括5052、5083和5086等型号。

这些
铝合金具有良好的耐腐蚀性能，特别适用于海水环境下的应用，如
船舶制造和海洋平台建设。

2. 6000系列铝合金，比如6061和6063。

这些铝合金具有良好
的加工性能和耐腐蚀性能，常用于海洋设施的结构部件和船舶的建造。

3. 7000系列铝合金，比如7075。

这些铝合金具有较高的强度
和优异的耐腐蚀性能，适用于对强度要求较高的海水环境下的应用。

除了上述列举的型号外，还有其他一些铝合金型号也具有一定
的耐腐蚀性能，可以根据具体的使用环境和要求进行选择。

此外，
对于海水腐蚀问题，除了选择合适的铝合金型号外，表面涂层处理
和定期的防腐保养也是非常重要的措施，可以进一步提高铝合金材料在海水环境下的耐腐蚀能力。

希望以上信息能够对你有所帮助。
