钢丝绳探伤仪的原理介绍
钢丝绳无损探伤仪弱磁检测原理
钢丝绳无损探伤仪弱磁检测原理钢丝绳无损探伤仪主要应用于矿井提升机钢丝绳的日常无损检测上，可以检测钢丝绳直径6-64mm。
钢丝绳无损探伤仪采用永磁、漏磁（弱磁）检测原理通过对钢丝绳的充磁和消磁变化的监测能准确的分析出钢丝绳的内部损伤和外部损伤。
是矿用、港口、索道行业钢丝绳检测的首选产品。
那么它的检测原理究竟是怎么回事呢？弱磁检测技术是基于“空间磁场矢量合成”，采用宽距、非接触式弱磁能势感应装置，通过提取已施加磁载的铁磁性材料上弱磁能势分布差异信息，完成定位、定性和定量识别钢丝绳内外部各种缺陷的电磁无损检测技术。
遵从国际标准（ISO3154 1988) 规范的钢丝绳安全承载能力校核原则，提取的铁磁性材料物理场变信息，单值等效映射钢丝绳上铁磁性材料体积元的综合退变特征，为系统评估钢丝绳抗拉/弯/扭综合承载性能、安全使用寿命和安全负荷系数，提供了科学技术依据。
注：磁能势，即磁场能量梯度；体积元，即钢丝绳沿轴向的体积微分。
体积元内载荷材料的综合退变特征也就是钢丝绳金属截面积损失(LMA)和局部缺陷(LF)的综合反映。
弱磁检测方法引入调制给定弱电磁场，与经弱磁规划的钢丝绳弱磁场形成物理场关联。
使传感器具有弱磁状态无基噪工作、提离效应自抑式宽距感应、高灵敏/高分辨/高速率空域响应等突出的技术特点。
通过长期反复的实验对比，进行数学建模，解决了由钢丝绳载荷材料物理场变量直观映射其机械承载性能相关变化定量关系的技术课题。
断丝磨损锈蚀疲劳综上所述，实现弱磁检测的工艺流程是：弱磁规划(P)—仪器标定(D)—弱磁检测(T)—数据处理(M)。
此外，钢丝绳无损探伤仪采取弱磁检测的性能优点有：1、钢丝绳采用高强度优质碳素钢作为材料，具有高导磁率。
检测时，采用永久磁铁对钢丝绳励磁，钢丝在外加磁场作用下被磁化。
2、信号采集的全面性：选用高灵敏度的霍尔元件，经磁化后的钢丝，任何微小的△B都会引起电信号△V的变化。
3、信号采集的特征性：断丝信号、磨损信号、外部环境影响等不同特征的信号均可以完全表现出来。
GTS钢丝绳无损探伤仪
GTS钢丝绳无损探伤仪
1. 前言
GTS钢丝绳无损探伤仪是一种用于检测钢丝绳内部缺陷的专用设备。
它采用超
声波技术，可以对钢丝绳内部的断丝、疲劳、腐蚀、锈蚀、裂纹等问题进行检测。
本篇文档将详细介绍GTS钢丝绳无损探伤仪的原理、特点、应用场景等内容。
2. 原理
GTS钢丝绳无损探伤仪采用超声波检测技术，通过将超声波传入被检测物体中，观察其反射后的波形来判断物体是否存在缺陷。
它能够检测出一些肉眼无法发现的缺陷，如断丝、腐蚀、锈蚀、裂纹等，且检测速度快，准确度高，不需要破坏被检测材料。
3. 特点
GTS钢丝绳无损探伤仪具有以下特点：
•高精度：该设备采用超声波技术，能够检测出钢丝绳内部微小的缺陷，精度高于传统的目视和手感检测方法。
•快速便捷：检测过程快速、简便，仪器便携，不需要破坏被检测的物体。
•稳定可靠：该设备具有高稳定性和可靠性，能够长期稳定、准确地工作。
•数据准确：GTS钢丝绳无损探伤仪通过数字化处理，可以输出高精度的检测数据，避免人工记录带来的数据误差。
4. 应用场景
GTS钢丝绳无损探伤仪适用于钢丝绳制造、钢丝绳使用、钢丝绳修理等领域。
它可以检测钢丝绳的内部缺陷，保证其安全可靠的使用，并可以在钢丝绳制造和修理中起到指导作用，提高钢丝绳的生产质量。
5. 结论
GTS钢丝绳无损探伤仪是一种高精度、快速、便捷、稳定可靠的设备，具有很
高的应用价值。
它可以提高钢丝绳制造和使用的安全性和可靠性，有效维护生产设备和人员的安全，并对提高钢丝绳的生产质量、降低生产成本有积极的作用。
电梯钢丝绳检测仪器原理
电梯钢丝绳检测仪器主要用于测量电梯钢丝绳的张紧力，确保电梯的安全运行。
其工作原理通常基于以下几个方面：
1. 传感器设计：检测仪器通常包含一个专门的传感器，用于测量钢丝绳的张紧力。
传感器的设计可能是基于弹性变形、应变片、force transducer等技术。
当钢丝绳受到张紧力时，传感器会产生相应的变形或应变，这个变化可以被转换为电信号。
2. 数据采集：传感器收集到的张紧力数据被传递到一个数据采集盒中。
数据采集盒内嵌有微处理器或者与计算机相连，可以对信号进行放大、滤波和数字化处理。
3. 数学模型：通过特定的数学模型，将采集到的应变信号转换为张紧力的大小。
这个转换过程可能涉及到一些复杂的算法，以确保测量结果的准确性和可靠性。
4. 人工智能与模糊处理：一些先进的检测仪器可能采用人工智能和模糊处理技术来分析数据，从而提高检测的准确性和效率。
这些技术可以帮助处理非线性关系，以及处理传感器噪声和干扰。
5. 输出结果：经过处理的数据可以实时显示在仪器界面上，或者通过USB接口等传输方式传送到计算机系统中。
计算机可以对数据进行进一步的处理、存储、分析和打印。
6. 自动判断与调整：高级的检测仪器还可以自动判断钢丝绳的张紧力是否在安全范围内，并支持在线调整。
如果检测到张紧力不合适，仪器可以提示操作人员进行相应的调整。
通过这些原理和功能，电梯钢丝绳检测仪器能够确保电梯钢丝绳保持在最佳的工作状态，从而提高电梯的安全性和可靠性。
在国家质检总局颁布的《电梯监督检验规程》中，对电梯钢丝绳的张紧力有严格的要求，检测仪器的使用有助于满足这些标准。
钢丝绳检测仪技术特点

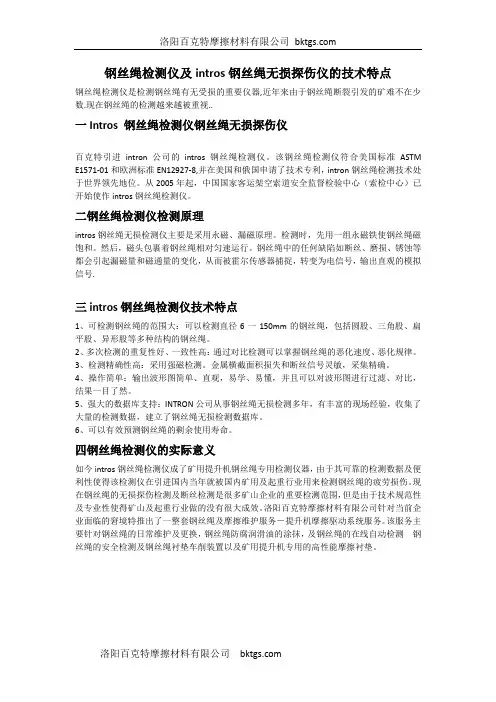

洛阳百克特摩擦材料有限公司钢丝绳检测仪及intros钢丝绳无损探伤仪的技术特点钢丝绳检测仪是检测钢丝绳有无受损的重要仪器,近年来由于钢丝绳断裂引发的矿难不在少数.现在钢丝绳的检测越来越被重视..一Intros 钢丝绳检测仪钢丝绳无损探伤仪百克特引进intron 公司的intros钢丝绳检测仪。
该钢丝绳检测仪符合美国标准ASTM E1571-01和欧洲标准EN12927-8,并在美国和俄国申请了技术专利，intron钢丝绳检测技术处于世界领先地位。
从2005年起，中国国家客运架空索道安全监督检验中心（索检中心）已开始使作intros钢丝绳检测仪。
二钢丝绳检测仪检测原理intros钢丝绳无损检测仪主要是采用永磁、漏磁原理。
检测时，先用一组永磁铁使钢丝绳磁饱和。
然后，磁头包裹着钢丝绳相对匀速运行。
钢丝绳中的任何缺陷如断丝、磨损、锈蚀等都会引起漏磁量和磁通量的变化，从而被霍尔传感器捕捉，转变为电信号，输出直观的模拟信号.三intros钢丝绳检测仪技术特点1、可检测钢丝绳的范围大：可以检测直径6一150mm的钢丝绳，包括圆股、三角股、扁平股、异形股等多种结构的钢丝绳。
2、多次检测的重复性好、一致性高：通过对比检测可以掌握钢丝绳的恶化速度、恶化规律。
3、检测精确性高：采用强磁检测。
金属横截面积损失和断丝信号灵敏，采集精确。
4、操作简单：输出波形图简单、直观，易学、易懂，并且可以对波形图进行过滤、对比，结果一目了然。
5、强大的数据库支持：INTRON公司从事钢丝绳无损检测多年，有丰富的现场经验，收集了大量的检测数据，建立了钢丝绳无损检测数据库。
6、可以有效预测钢丝绳的剩余使用寿命。
四钢丝绳检测仪的实际意义如今intros钢丝绳检测仪成了矿用提升机钢丝绳专用检测仪器，由于其可靠的检测数据及便利性使得该检测仪在引进国内当年就被国内矿用及起重行业用来检测钢丝绳的疲劳损伤。
现在钢丝绳的无损探伤检测及断丝检测是很多矿山企业的重要检测范围，但是由于技术规范性及专业性使得矿山及起重行业做的没有很大成效。
矿用钢丝绳无损检测讲解
矿用钢丝绳无损检测摘要：矿用钢丝绳作为矿井提升、运输及承载设备中的关键零机构，其安全性极为重要。
本文以矿用钢丝绳为研究对象，简述矿用钢丝绳无损检测的意义,分析了矿用钢丝绳的结构、缺陷类型及报废标准，针对矿用钢丝绳的局部LF缺陷，简述了矿用钢丝绳漏磁检测原理和合适的励磁技术，根据磁荷分析理论和磁场矢量叠加基本原理，采用局部缺陷LF法对钢丝绳断丝漏磁理论进行了分析，最后阐述了矿用钢丝绳漏磁检测系统的构成。
关键词：矿用钢丝绳断丝漏磁检测Nondestructive Testing for Mine Wire Rope Abstract：Mine wire rope, as key transport and hoist equipment in the production of mine, whose safety is very important. This paper, takes the mine wire rope as the object of study, describes the significance of nondestructive testing of mine wire rope, analyzes its structure, fault types and scrapped rules. In the light of the Localized Fault of the steel rope, researches the principle and appropriate excitation technique of magnetic leakage detection for mine steel wire rope, according to the analysis of the basic theory of the principle of magnetic charge and the magnetic field vector superposition, uses the Localized Fault method to analyzes the broken wires of wire rope magnetic flux leakage theory. andfinally elaborates the framework of the wire rope magnetic leakage detection system.Keywords: mine wire rope broken wire nondestructive testing1.前言1.1矿用钢丝绳无损检测的意义钢丝绳是一种重要的绕性构件，因其具有较高的抗拉强度和抗疲劳强度、自重轻、弹性好、工作平稳可靠、承受动载和过载能力强以及在高速工作条件下运行和卷绕无噪声等诸多优点，在矿产、冶金、交通、建筑等国民经济主要行业和部门的提升、运输及牵引等设备中得到广泛的应用，如各类矿井提升机、起重机、货运客运索道、电梯、等都大量地使用钢丝绳。
常见几类钢丝绳检测仪工作原理
常见几类钢丝绳检测仪工作原理钢丝绳检测（探伤）仪工作原理：钢丝绳检测泰斯特探伤技术在这里主要介绍的是应用最多的通过反射法来获取物体内部特性信息的方法。
反射法是基于超声在通过不同声阻抗组织界面时会发生较强反射的原理工作的，正如我们所知道，声波在从一种介质传播到另外一种介质的时候在两者之间的界面处会发生反射，而且介质之间的差别越大反射就会越大。
所以可以对一个物体发射出穿透力强、能够直线传播的超声波，然后对反射回来的超声波进行接收并根据这些反射回来的超声波的先后、幅度等情况就可以判断出这个组织中含有的各种介质的大小、分布情况以及各种介质之间的对比差别程度等信息（其中反射回来的超声波的先后可以反映出反射界面离探测表面的距离，幅度则可以反映出介质的大小、对比差别程度等特性），检测仪从而判断出该被测物体是否有异常。
除了这个方式，还有其他四类：1、交流电磁类原理：工作原理类同于变压器原理，初级和次级线圈环绕在钢丝绳上，钢丝绳犹如变压器的铁芯。
初级（激励）线圈的电源为10Hz～30Hz 的低频交流电。
次级（探测）线圈测定钢丝绳的磁特性。
钢丝绳磁特性的任何变化会通过次级线圈的电压变化（幅度和相位）反映出来。
此类仪器主要用于检测金属横截面积变化。
2、直流和永磁类原理：直流和永磁类仪器提供恒定磁通，通过传感器头磁化钢丝绳。
钢丝绳中的轴向总磁通，能通过霍尔效应传感器、感应线圈，或其它能有效测定磁场或稳恒磁场变化的适当装置来测定。
传感器输出的是电信号，在磁回路可感应范围内，其输出的电压与金属横截面积变化成正比。
此类仪器用于测定金属横截面积变化。
3、漏磁类原理：直流或永磁类仪器提供恒定磁通，通过传感器头（磁回路）来磁化钢丝绳。
钢丝绳中不连续（例如断丝）所引起的漏磁，能用不同传感器（例如霍尔效应传感器、感应线圈或其它适当装置）来检测。
传感器输出的是电信号。
4、剩磁类原理：直流或永磁类磁化装置对钢丝绳磁化后，在确保外磁场已移去或无外磁场影响的情况下，利用铁磁性钢丝绳的剩磁特性，采用能有效测定剩余磁场变化的适当检测装置，来测定钢丝绳内剩磁场的变化。
新钢丝绳探伤仪说明书
请将此使用说明书妥善保管，以备参考。
在首次使用此探伤仪前，请详细阅读本使用说明书，特别应认真阅读注意事项。
目录一、原理与用途-----------------------------------------------2二、主要技术性能及指标-----------------------------------2三、仪器的组成-----------------------------------------------5四、电路单元面板功能说明--------------------------------5五、探伤操作方法--------------------------------------------7六、计算机软件的安装-------------------------------------11七、读入探伤仪数据----------------------------------------16八、曲线分析/打印------------------------------------------18九、系统帮助-------------------------------------------------22十、事例分析-------------------------------------------------22十一、维护及使用注意事项------------------------------24十二、仪器装箱单------------------------------------------26一、原理与用途GSY型钢丝绳探伤仪，是一种精密的钢丝绳探伤仪器。
其基本原理是采用永磁钢，使被测钢丝绳磁化饱和。
检测穿过探头内钢丝绳磁通变化情况及位置。
探伤信号经电路处理，能在液晶显示屏上随机显示。
蜂鸣器可发声报警，提示发现故障。
探伤完毕，由仪器存储的数据经通讯接口可传输到计算机。
钢丝绳探伤检测原理
钢丝绳探伤检测原理钢丝绳探伤检测原理1. 介绍•钢丝绳在工程领域中广泛应用，承载着重要的载荷任务。
•为了确保钢丝绳的安全可靠性，需要进行定期的探伤检测。
2. 钢丝绳探伤方法•目前，常用的钢丝绳探伤方法包括磁粉探伤、超声波探伤和涡流探伤等。
•本文将重点介绍超声波探伤方法的原理和应用。
3. 超声波探伤原理•超声波探伤是一种以声速较高的超声波在材料中传播、被反射、散射、折射等现象进行检测的方法。
•探伤仪器会将超声波通过探头发送到钢丝绳内部，然后接收并分析返回的超声波信号。
•根据信号的改变，可以判断钢丝绳的缺陷类型、位置、尺寸和严重程度。
4. 超声波探伤过程•发射超声波：探头通过电磁或压电效应产生超声波信号，并将其发送到钢丝绳中。
•超声波传播：超声波在钢丝绳中传播时，会遇到不同的声阻抗变化，导致部分能量散射、反射或透射。
•信号接收：探头接收散射、反射或透射的信号，并将其转化为电信号。
5. 超声波探伤仪器•超声波探伤仪器主要由发射器、探头、接收器和信号处理器组成。
•发射器负责产生和调节超声波信号的频率和幅度。
•探头负责发送和接收超声波信号，其形状和频率可以根据探伤需要选择。
•接收器将探头接收到的信号转化为电信号，并进行放大和滤波处理。
•信号处理器可以对接收到的信号进行分析、显示和记录。
6. 超声波应用于钢丝绳探伤的优势•非破坏性：超声波探伤不会对钢丝绳造成损害，可以进行多次重复检测。
•敏感度高：超声波可以探测到微小的缺陷，提供准确的探伤结果。
•实时性强：超声波探伤仪器可以实时显示和记录探测到的信号，方便工程师及时判断。
7. 结论•超声波探伤是一种常用、可靠的钢丝绳探伤方法。
•它通过超声波的传播、反射和散射，对钢丝绳的内部进行检测，提供重要的安全保障。
注意：本文所述为一般钢丝绳探伤原理，实际应用中应根据具体需求进行选择合适的探伤方法。
8. 探伤结果分析•探伤仪器将接收到的信号分析并显示出来，工程师需要根据信号的特征来进行结果分析。
