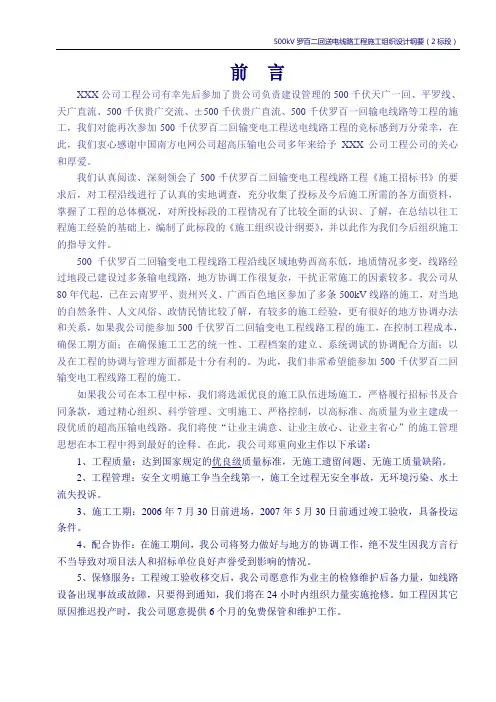

500kV罗百二回送电线路工程施工组织设计

500kV罗百二回送电线路工程施工组织设计

前言XXX公司工程公司有幸先后参加了贵公司负责建设管理的500千伏天广一回、平罗线、天广直流、500千伏贵广交流、±500千伏贵广直流、500千伏罗百一回输电线路等工程的施工,我们对能再次参加500千伏罗百二回输变电工程送电线路工程的竞标感到万分荣幸,在此,我们衷心感谢中国南方电网公司超高压输电公司多年来给予XXX公司工程公司的关心和厚爱。

我们认真阅读、深刻领会了500千伏罗百二回输变电工程线路工程《施工招标书》的要求后,对工程沿线进行了认真的实地调查,充分收集了投标及今后施工所需的各方面资料,掌握了工程的总体概况,对所投标段的工程情况有了比较全面的认识、了解,在总结以往工程施工经验的基础上,编制了此标段的《施工组织设计纲要》,并以此作为我们今后组织施工的指导文件。

500千伏罗百二回输变电工程线路工程沿线区域地势西高东低,地质情况多变,线路经过地段已建设过多条输电线路,地方协调工作很复杂,干扰正常施工的因素较多。

我公司从80年代起,已在云南罗平、贵州兴义、广西百色地区参加了多条500kV线路的施工,对当地的自然条件、人文风俗、政情民情比较了解,有较多的施工经验,更有很好的地方协调办法和关系,如果我公司能参加500千伏罗百二回输变电工程线路工程的施工,在控制工程成本,确保工期方面;在确保施工工艺的统一性、工程档案的建立、系统调试的协调配合方面;以及在工程的协调与管理方面都是十分有利的。

为此,我们非常希望能参加500千伏罗百二回输变电工程线路工程的施工。

如果我公司在本工程中标,我们将选派优良的施工队伍进场施工,严格履行招标书及合同条款,通过精心组织、科学管理、文明施工、严格控制,以高标准、高质量为业主建成一段优质的超高压输电线路。

我们将使“让业主满意、让业主放心、让业主省心”的施工管理思想在本工程中得到最好的诠释。

在此,我公司郑重向业主作以下承诺:1、工程质量:达到国家规定的优良级质量标准,无施工遗留问题、无施工质量缺陷。

110kV张火双回线路拆除工程施工组织设计方案

110kV张火双回线路拆除工程施工组织设计方案

110kV京线路拆除施工方案市天宇建筑公司二0一五年九月一日批准:年月日审核:年月日编制:年月日目录1. 编制依据2.工程概况及特点3.施工现场组织及人员安排4. 拆旧准备工作5. 拆旧施工措施6.安全注意事项7.主要危险点预控8. 职业健康安全及环境保护注意事项9. 紧急救援预案10. 危险源辨识及预控措施:110kV京线路工程拆除施工方案一、编制依据1、《110kV京线路工程施工图纸》2、《国家电网公司电力安全工作规程》(电力线路部分)。

3、110kV京原线路的相关资料及图纸。

4、对拟拆除线路的实际勘查情况二、工程概况及特点:本期工程对110kV京线路49#—54#线路段及49#线塔东侧线路段(共2基塔)的共八基九挡共计约2公里旧线路及钢管塔进行拆除,该拟拆除线路交叉跨越380V 以下线路5 处,跨越10kV 线路32处,跨越公路1处。

其中51#与52#塔中间跨越10KV归德南线105支线,49#与东侧π型杆中间跨越10KV华归线。

49#及52#为转角塔,其他均为直线塔,具体见下面杆塔布置示意图:1、人员安排总负责人:华施工负责人:技术负责人:马宏专职安全员:班五海停电工作负责人:本次参加施工的技工:10人(中级工6人,初级工4人),辅助工:20人共28人,分成2个施工班组;每个施工班组设立1安全监护人。

跨越架搭设另行安排。

2、责任人职责总负责人:负责组织对本工程拆旧线地段,同参加施工的有关人员进行现场勘察,并制定编制拆旧施工方案;根据实际工作量对管理人员和施工队人员进行详细的组织分工,并指导组织有关负责人对施工队进行安全技术交底和对现场指挥发布方案实施命令。

施工负责人:现场方案实施的总负责。

根据总负责人发布的命令向现场具体项目实施人员发布分项施工命令,并对方案实施过程中的安全负责。

技术负责人:负责施工前的技术准备,制定实施方案细则,组织施工方案交底工作。

并对拆旧方案的安全、拆旧的技术方法方面负责。

110千伏济海至龙华中心双回电缆线路工程施工组织设计(2015.10)

110千伏济海至龙华中心双回电缆线路工程施工组织设计(2015.10)

110千伏济海至龙华中心双回电缆线路工程施工组织设计批准:审核:编制:广西建宁输变电工程有限公司110千伏济海至龙华中心双回电缆线路工程项目部二零一五年十月目录第一章编制依据 (4)第二章工程概况及特点 (6)2.1工程概况 (6)2.2工程特点 (8)第三章施工现场总平面布置 (14)3.1施工现场总平面布置 (14)3.2施工现场总平面布置说明 (14)3.3交通运输流向 (14)3.4施工运输道路 (14)3.5通讯设备布置 (14)3.6施工设施布置 (15)第四章施工方案 (16)4.1施工准备 (16)4.2施工工序总体安排 (22)4.3主要工序和特殊工序的施工方法和施工效率估计,潜在问题分析。

(23)4.3.1测量定位与放线 (23)4.3.2电缆沟开挖 (23)4.3.3电缆沟建筑 (25)4.3.4 顶管、埋管施工 (28)4.3.5电缆工井施工 (29)4.3.6电缆支架安装与电缆敷设 (33)4.3.7电缆中间接头、终端头制作安装 (40)4.3.8电缆防火封堵 (48)4.3.9电缆沟盖板施工 (54)4.3.10电缆竣工试验 (55)4.3.11施工围蔽 (57)4.3.12挡土墙施工 (57)4.3.13施工效率估计,潜在问题分析 (58)4.4工程成本的控制措施 (64)第五章工期及施工进度计划 (66)5.1工期及进度计划安排 (66)5.2施工资源计划 (68)5.4施工进度计划分析 (70)5.5计划控制程序、方法及制度 (71)第六章质量目标、质量保证体系及技术组织措施 (74)6.1质量目标 (74)6.2质量管理组织机构及主要职责 (74)6.3质量管理的措施 (75)6.4质量保证技术措施 (77)6.5执行强制性条文的方案及措施 (82)6.6完善基建项目缺陷管理制度、表单,所有项目均严格实行缺陷填报 (84)第七章安全目标、安全保证体系及技术组织措施 (90)7.1安全管理目标 (90)7.2安全管理组织机构及主要职责 (90)7.3安全管理制度及办法 (91)7.4安全组织技术措施 (94)7.5重要施工方案和特殊施工工序的安全过程控制 (98)7.6持续推进基建安风体系认证工作,严格执行“四步法”、“八步骤”、“5S”管理,形成施工现场安全管理文化 (99)7.7配合建设单位日常检查扣分工作 (99)7.8实行全员持证上岗 (99)7.9规范PPE管理 (99)7.10严格执行南网“五个严禁” (100)第八章工程分包与管理 (103)第九章环境保护、水土保持及文明施工 (104)9.1环境保护、水土保持 (104)9.2加强施工管理、严格保护环境 (104)9.3节能措施和办法 (105)9.4文明施工的目标、组织机构和实施方案 (106)9.5文明施工考核、管理办法 (107)第十章计划、统计和信息管理 (109)10.1计划、统计报表的编制与传递 (109)10.2信息管理 (109)10.3电子化移交 (111)第十一章项目管理机构 (112)11.1组织机构组成表 (112)11.2组织机构关系图 (113)第十二章附件 (119)12.1附件一:《110千伏济海至龙华中心双回电缆线路工程施工现场总平面布置图》 (119)12.2附件二:《110千伏济海及龙华中心双回电缆线路工程施工进度计划横道图》 (119)第一章编制依据➢110千伏济海至龙华中心双回电缆线路工程施工图文件➢广西建宁输变电工程有限公司质量及安全管理体系文件➢现行国家颁发的规范、规程和标准➢《钢结构工程施工质量验收规范》GB50205-2001➢《混凝土结构工程施工质量验收规范》GB50204-2002(2011版)➢《施工现场临时用电安全技术规范(附条文说明)》JGJ 46-2005➢《工程测量规范》GB 50026-2007➢《土方与爆破工程施工及验收规范》 GB 50201-2012➢《建设工程项目管理规范》(GB/T50326—2006)➢《普通混凝土配合比设计规定》JGJ55-2011➢《混凝土拌合用水标准》JGJ63-2006➢《普通混凝土用沙、石质量标准及检验方法》JGJ52-2006➢《混凝土控制质量标准》GB50164-2011➢《建筑地基基础工程质量验收规范》GB50202-2002➢《钢筋焊接及验收规范》JGJ18-2012➢《建筑工程施工质量验收统一标准》GB 50300-2001➢《建筑工程质量管理条例》(国务院令第279号)➢《工程建设标准强制性条文》(电力工程部分)(2011版)➢《工程建设标准强制性条文》(房屋建筑部分)(2013版)➢《深圳地区建筑深基坑支护技术规范》 SJG 05-2011➢《电网建设施工安全基准风险指南》第二版(2012)➢《中国南方电网有限责任公司电网建设施工作业指导书》(2012版)南方电网基建[2012]28号➢《中国南方电网有限责任公司10kV~500kV输变电及配电工程质量验收与评定标准》(Q/CSG411002-2012)➢《中国南方电网有限责任公司基建项目安全文明施工检查评价标准表式》(2014版)➢《中国南方电网有限责任公司基建项目作业环境管理(5S)工作指引》(2014版)➢《基建工程监理工作典型表式》Q/CSG 411001—2011➢《电子文件归档与整理规范》Q/CSG21804—2009➢本公司在深圳市内完成的类似工程施工经验第二章工程概况及特点2.1工程概况2.1.1工程简述➢工程名称:110千伏济海至龙华中心双回电缆线路工程➢工程地址:深圳市龙华新区大浪街道办➢建设单位:深圳供电局有限公司➢设计单位:深圳新能电力开发设计院有限公司➢监理单位:广东诚誉工程咨询监理有限公司➢施工单位:广西建宁输变电工程有限公司➢计划开工日期:2015年10月20日➢计划竣工日期:2016年08月16日➢计划总工期:302日历天(施工合同要求工期天数)2.1.2工程规模新建110kV济海站至龙华中心站双回110kV电缆线路,路径长2×5.95km,电缆型号为FY-YJLW03-Z-64/110-1×1200mm2铜导体。

220kV新龙—晋陵双回线路工程架线施工作业指导书

220kV新龙—晋陵双回线路工程架线施工作业指导书

220kV新龙—晋陵双回线路工程架线施工作业指导书江苏省电力建设第三工程公司220kV新龙—晋陵双回线路工程施工项目部2011年9月30日批准:日期:审核:日期:编写:日期:目录一、编制依据 (1)二、工程概况 (1)2.1工程简述 (1)2.2主要工程技术特性 (1)2.2.1导、地线型号 (1)2.2.2防振措施 (2)2.2.3绝缘子型号及金具使用情况 (2)2.2.4导线间隔棒 (2)2.2.5导线相位 (2)2.2.6本工程施工段内不准接头档 (3)三、架线前期准备工作 (3)3.1技术准备 (3)3.1.1施工图纸的审查 (3)3.1.2施工技术准备 (3)3.2线路通道清理 (4)3.3越线架搭设 (5)四、架线施工 (7)4.1放线前准备 (7)4.1.1布线 (7)4.1.2 线盘的支放 (7)4.1.3 挂悬垂串及放线滑车 (7)4.1.4 通讯器材的布置 (7)4.1.5牵引前检查 (8)4.2导地线展放 (8)4.3紧线 (9)4.4紧线工作时应注意的事项 (10)4.5导地线压接 (10)4.6附件及跳线安装 (16)4.6.1附件安装 (16)4.6.2金具螺栓及销钉穿向 (17)4.6.3跳线安装 (17)五、质量标准 (18)六、安全措施 (20)七、环境保护及文明施工条例 (22)一、编制依据✧220kV新龙—晋陵双回线路工程施工图纸✧220kV新龙—晋陵双回线路工程施工图会议纪要✧220kV新龙—晋陵双回线路工程施工组织设计✧《110—500kV架空电力线路施工及验收规范》(GB 50233-2005)✧《国家电力公司安全生产工作规定》✧《电业安全工作规程》(电力线路部分)✧《电力建设安全工作规程》(架空电力线路部分)✧《送电线路架线工程工序标准》Q/NCZ-302-02-99✧《送电线路施工过程控制程序》NCZ/QSP-209✧《输电线路施工》等资料二、工程概况2.1 工程简述本工程起于220kV新龙变,止于500kV晋陵变220kV构架。

某双线大桥实施性施工组织设计

某双线大桥实施性施工组织设计

牛场坪双线大桥实施性施工组织设计1 编制依据及原则1.1 编制依据⑴新建铁路云桂线云南段牛场坪双线大桥施工图。

⑵中铁十七局集团对云南至广西客运专线YGZQ-5标投标书文件《施工组织设计建议书》。

⑶国家、铁道部现行的铁路工程建设施工规范、验收标准、安全规则等。

⑷铁路客运专线铁路施工技术条件,施工指南及相关规定。

⑸我单位现场调查报告、施工能力及类似工程施工工法、科技成果。

⑹为完成本工程拟投入的专业技术人员、机械设备等资源状况。

1.2 编制原则⑴认真阅读理解和全面响应上述编制依据,严格遵守合同文件的所有条款,本着科学、客观、实事求是、技术创新的原则认真组织编写。

⑵根据本公司近年来客运专线铁路施工经验,制定先进、科学、成熟、有效的施工方案,使实施性施组具有合理性、全面性、先进性、可行性。

⑶充分考虑施工对周边环境的影响,最大限度地降低工程施工给本区秩序、环境卫生、道路交通、既有设施安全及群众正常生活带来的不利影响。

2 工程概况2.1 工程简介牛场坪双线大桥位于云南省文山州丘北县境内,中心里程为DK587+977.00总长154.58m,共计3跨。

桥台采用双线矩形桥台:1号、2号﹑桥墩采用圆端形墩。

全桥1号和2号桥墩采用钻孔灌注桩基础,0号和3号桥台根据“云桂云南YGTJ-5标丘指桥变(2011)001”号变更会商纪要进行变更设计,改原设计钻孔桩基础为挖孔桩基础。

桩径根据不同跨度和地质条件分别有φ1.25 m、φ1.50 m。

2.1.1 自然地理特征(1)地形地貌该桥位于云南省文山州丘北县境内,大山纵横,交通不便。

(2)气候特征该桥所处的文山州温暖湿润,四季如春,雨量充沛,湿度大,无霜期长,属亚热带季风气候。

全年平均气温在13℃-20℃之间,全年无霜期230天左右,每年7-9月气温较高,1-2月气温较低,雨量为1300mm-1700mm,年降雨日在150-160天,年最大降雨量2500mm,年最小降雨量630mm,年平均相对湿度81%。

110kv双回线路施工说明书

110kv双回线路施工说明书

110kV芦小线改道工程22#~33#线路改道施工图设计说明书审定:审核:校核:编写:宁波市电力设计院有限公司证书编号:129138-sy2006年06月06日110kV芦小线22#~33#改道工程施工图设计说明书一、总述1.设计依据(1)浙江省电力公司超高压建设分公司:关于芦江至小山110kV 线路经过500kV甬东变电所所址改线委托的函;(2)宁波电业局基建处:110kV芦小线改道工程设计委托书;(3)浙江省电力设计院关于500kV甬东变所址及其220kV线路出线方案。

2.设计范围(1)110kV芦小1281线22#~33#输电线路改道工程本体设计;(2)拆除110kV芦小线电22~电32之间线路3.25公里。

3.设计及验收规范(1)设计规范:(DL/T5092-1999)110~500kV架空送电线路设计技术规程;(2)验收规范:(GB50233-2005)110~500kV架空电力线路施工及验收规范。

二、接线方式为了避让500kV甬东变所址及其220kV线路出线,线路在芦小线电22大号侧设置转角塔,新建双回路架设至芦小线电32塔大号侧。

新建线路的主要技术参数如下表:三、工程路径概况(1)根据浙江省电力设计院关于500kV甬东变所址及其220kV 出线方案意见确定本工程设计路径,并按指定的转角坐标点委托宁波国土测绘院现场放样。

(2)线路从110kV芦小1281线电22大号侧约18米处设置转角塔改01,对电22作拆除处理,利用原导地线从电21连接至改01。

线路左转至改02,然后线路与原芦小线南侧平行约60米距离向西至杨家埭村庄西侧山脚设置转角塔改06。

然后线路右转,穿过110kV 芦小线,向北约200米设置转角塔改07。

线路左转上唐岙山,向西约1.1公里后设置转角塔改11。

然后线路下山,与500kV甬东变北围墙保持约40米平行距离向西约350米设置转角塔改12。

最后线路继续向西至芦小线原电32塔大号侧约28米处设置转角塔改15,并利用原导地线与芦小线电33塔连接。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

某双回线路工程施工组织设计(DOC 59页)第一章编制依据一、《110kV〜500kV架空电力线路施工及验收规范》GB 50233二、《110kV〜500kV架空送电线路设计技术规程》DL/T 5092三、《10kV〜500kV输变电及配电工程质量验收与评定标准》Q/CSG 411002四、《建筑地基基础工程施工质量验收规范》GB 50202五、《普通混凝土配合比设计规程》JGJ 55六、《混凝土结构工程施工质量验收规范》GB 50204七、《混凝土强度检验评定标准》GBJ 107八、《基建工程达标投产管理规定》Q/CSG 213071九、《南方电网工程施工工艺控制规范》Q/CSG 11105.2十、《电力生产事故调查规程》CSG/MS 0406十一、《中国南方电网公司十项重点反事故措施》十二、《电力建设工程安全和环境管理设施规范应用手册》十三、《架空线路及电缆安健环设施标准》十四、国家现行有关标准和技术经济指标十五、南方电网及广东电网现行有关标准十六、工程所在地区行政主管部门的批准文件及建设单位对施工的要求十七、工程施工合同十八、工程设计文件十九、工程施工范围内的现场条件、工程地质及水文地质、气象等自然条件二十、与工程有关的资源供应情况二十一、施工单位的规章制度、生产能力、机具设备状况、技术水平二十二、施工单位现场调查情况等注:以上标准及规范均以最新版本为准。

第二章工程概况一、工程概况工程名称:110千伏鼎盛至山塘尾双回线路工程(架空部分)。

建设单位:深圳供电局有限公司设计单位:深圳供电规划设计院有限公司监理单位:广东诚誉工程咨询监理有限公司施工单位:深圳供电规划设计院有限公司工期要求:2014年8月01日~2014年11月25日(一)工程简述本工程施工概况:110千伏鼎盛至山塘尾双回线路工程:新建2回线路接入220kV鼎盛站,形成110kV鼎盛至山塘尾双回线路新建线路长2×6.797km,其中新建架空线路全长约2×5.125km。

同塔双回路架设,导线型号为1×JL/G1A-630/45型钢芯铝绞线;地线2根一根普通地线,采用1X JL/GIA-630/45型钢芯铝-Z-1 X1200mm2/110kV电绞线,另一根为24芯OPGW光缆。

电缆2 X1.614k采用FY-YJLW03缆。

(二)工程承包方式及范围1.承包方式:包工、部分包料。

1)架空线路部分:包工和部分包料,建设单位提供杆塔材料、导地线、绝缘子,光缆、光缆金具、线路避雷器、杆塔三牌、包含金具,其余材料由施工单位提供。

2.承包范围:1)架空线路:施工图纸范围内的架空送电线路安装、调试工程。

包括:线路本体工程、施工场地租用(含施工占用地及施工道路等)、施工临时占用地及施工道路的青苗赔偿、接地线铺设的青苗赔偿、辅助施工费用、旧电力线、塔材材料拆除、跨越及河流封航、鱼塘围堰(如有)、施工道路修筑、杆塔三牌(塔号牌、警示牌、相序牌)安装、OPGW光缆架设、线路参数测试。

不包括:塔基占地及其青苗赔偿、架线青苗赔偿、沿线建(构)筑物拆迁补偿、通信线路拆除(如有)、各类市政管道拆除(如有)、光缆接续及测量。

不包括:征地及青苗赔偿、三牌、沿线建(构)筑物拆除、管道光缆敷设、光缆接续及测量、整套启动调试。

(三)地型地貌状况1、110千伏鼎盛至山塘尾双回线路工程(架空部分)1)架空线路部分:工程区位于龙岗区坪地街道办境内,沿线地貌单元主要为丘陵为主,间夹较多山谷、冲沟。

,地表高程29~133m,相对高差约101m,自然斜坡坡度15~30°,局部陡坡坡度大于40°。

拟建N18局部经人工开挖,塔基东、西侧均分布有小陡坎,其余线路均保持原始地貌。

沿线地表植被茂盛,以杂木、灌木为主,山脊地段为防火带乔木。

山区仅局部分布有土路,沿线路行走困难,交通条件较差。

二、工程特点(一)工程路径概况路径概况(架空部分)110kV鼎盛至山塘尾双回线路架空段自电缆终端塔D1起,沿规划高压走廊平行于110kV鼎地线走线至D3,左转继续平行于鼎地线走线至D5,右转向西走线,跨过110kV鼎地线、坪地线(停运)至D10,向西走线跨过惠盐高速公路至D13,左转跨过110kV岗地线、升地线至D15,右转至山塘尾站终端塔D16,进入山塘尾站。

因素分析神,严格执行公司质量体系文件和各项规章制度,从严从细管理,竭诚为业主和工程服务,确保施工顺利进行。

总之,本公司将本着“质量第一,用户至上”的服务宗旨,坚决执行“精心策划、规范管理、创建一流产品;诚信服务、改进创新、保零故障运行”的质量方针,安全、优质、低成本、高效率地完成本工程的施工任务,为广东省电力事业的发展贡献一份力量。

一、工程目标依据施工招标文件及我公司实际情况,本工程总工期约为284个日历天,按时乃至提前竣工,满足国家施工验收规范,质量达到国家优质工程标准。

二、现场管理1、按项目法施工模式,由项目经理布置施工生产诸要素,对工程项目的工期、质量、安全、成本等综合效益进行高效的有计划的组织和管理。

2、配备先进的机具设备,以科学的手段,先进的施工技术,优质高效地完成本工程。

3、统一技术管理、材料管理、资金管理、统一核算,做到文件全、资料全、手续清、数据准;4、为了让建设单位、设计院、监理公司、质监站及参与施工的各单位更准确的了解工程的进度、质量、安全、施工生产计划及存在的问题,我公司将采用每周五周报的形式通报上述各单位,与各单位上下畅通信息,协调内外关系及施工的交叉作业。

5、建立严格的管理制度,因事设人,定岗位定责任,因责授权。

三、组织机构关系图1、为了进一步深化企业改革,适应市场需要,建立现代化企业管理制度,结合本工程的特点,我公司将对本工程实施项目管理制,以便充分发挥项目组织的优势和提高项目组织的管理水平。

2、为了确保工程按计划顺利实施和如期完工,我公司选派精干人员组建工程项目经理部。

并受公司经理委托全权负责领导和组织现场施工,做好技术、物资、机具等供应工作,主动积极地与业主配合协调各方关系,为施工创造有利条件。

3、本工程项目经理部将根据工程项目制管理,对工程的全过程进行有效计划、组织、协调和控制。

并在确保工期、安全和质量的前提下,有效地控制工程成本,以一流的管理实现项目工程达标投产。

4、本工程项目经理部下设技术部、质安部、经营部、供应部和事务部五个专业职能部门,所有的管理人员均具有丰富的施工经验和专业知识,具备较强的组织应变决策能力,是一支能独立施工,高效运转的团体。

5、本工程项目经理部中标后正式挂牌工作,并配备相应的办公设施。

项目经理部人员在开工前必须进驻现场,分管各自的业务工作。

图3-1 组织机构关系图李海涛李群胜卢如月郑光四、施工现场组织机构的职责和权限 1、项目经理项目经理由公司经理授权,代表公司处理与本工程项目有关的外部关系,决策本工程的各项重大工作。

(1)是公司法定代表人在本项目工程的委托代理人,代表公司处理本项目工程的对外关系,全面负责本工程施工组织实施与管理,对重大事宜作出决定。

(2)贯彻执行公司的质量、安全方针,并对本项目工程的质量、安全、进度目标的实现负全面责任。

(3)负责组建本项目工程的质量管理体系、安全保障体系、环保和文明施工体系,明确项目经理 材料员陈技术员质检员罗资料员黄安全项目安装基础施机械材料综工程部安质部物质部施工员职责和权限,监督指导体系的有效运行。

(4)负责本项目工程经济责任制的制定和落实。

(5)负责本项目工程资金的调配和使用,保证工程的顺利进行。

(6)负责项目部机构及施工队的组织协调,确保工期按计划进行。

2、项目总工(1)负责本项目工程的技术质量管理工作,对技术质量重大事项有决策权。

(2)负责本项目工程质量方针的贯彻实施,确保质量体系的有效运转,确保各分项分部工程质量目标的实现。

(3)负责主持施工人员的技术培训和考核工作。

(4)主持本项目工程的施工图会审工作。

主持编制本项目工程的施工组织设计和质量计划,审批各工序作业指导书、施工方案、质量安全保证体系。

(5)负责主持各工序开工条件的准备工作。

(6)负责本项目工程三级检验制度和工程检验计划的落实。

3、安全员(1)制定本项目工程安全工作目标计划,与各专业施工队签订安全目标合同。

(2)监督、检查项目工程各专业施工队安全管理和安全工作目标计划的执行情况。

(3)负责对本项目工程各专业施工队的安全工作进行监督、检查和考核,制定安全奖惩办法,实行重奖重罚。

(4)负责编制项目工程质量计划并组织实施,对项目工程施工的质量活动进行监督、检查、验收和考核。

(5)贯彻执行公司质量保证体系的有关要求。

(6)监督和指导施工队正确填写各种施工质量检验表和评级表。

4、质检员(1)执行国家颁发的安装工程质量验评标准和施工验收规范,照章独立行使质量监督检查权和处罚权。

(2)负责专业检,随时掌握各作业区内分项工程的质量情况。

(3)负责分项工程质量的评定,建立质量档案,定期向项目总工和上级质量管理部门上报质量情况。

(4)负责分项工程各工序、隐蔽工程的施工过程和施工质量的图像资料记录。

(5)对不合格项及时向项目总工和上级质量管理部门汇报,监督各专业工程师制定纠正措施,并协助进行质量损失的评估。

5、材料员(1)负责对该项目的材料进场数量的验收,出场的数量、品种记录,(2)要对数量负责。

(3)负责对该项目所进场的各种材料的产品合格证、质检报告的收集。

(4)负责对材料的保管工作,并要对各分项工程剩余材料按规格、品种进行清点记录,及时向技术负责人汇报数字,以便做下一步材料计划。

6、资料员(1)负责工程项目资料、图纸等档案的收集、管理。

(2)参加分部分项工程的验收工作。

(3)负责计划、统计的管理工作。

(4)负责工程项目的内务管理工作。

(5)完成项目经理交办的其他任务。

7、施工员(1)认真熟悉施工图纸、编制各项施工组织设计方案和施工安全、质量、技术方案,编制各单项工程进度计划及人力、物力计划和机具、用具、设备计划。

(2)编制、组织职工按期开会学习,合理安排、科学引导、顺利完成本工程的各项施工任务。

(3)编制文明工地实施方案,根据本工程施工现场合理规划布局现场平面图,安排、实施、创建文明工地。

(4)编制工程总进度计划表和月进度计划表及各施工班组的月进度计划表。

(5)督促施工材料、设备按时进场,并处于合格状态,确保工程顺利进行。

(6)参加工程竣工交验,负责工程完好保护。

(7)参加图纸会审和工程进度计划的编制8、施工队长职责(1)根据项目部的安排,合理组织本队施工力量,安全优质按计划完成指定控制段内的任务。

(2)施工中执行项目部下发的作业指导书、施工方案、质量安全和文明施工的规定。

(3)负责本队区域的环保和文明施工。
