工业产品模型制作
工业设计中的模型制作与检验
工业设计中的模型制作与检验工业设计是指以提高产品的使用价值和市场竞争力为目标，通过对产品的形状、结构、功能和人机交互等方面的设计来满足用户需求的一种设计活动。
其中一个重要的环节就是模型制作与检验，本文将围绕这一话题展开展开讨论。
第一部分：模型制作在工业设计中，模型制作是非常重要的一个环节。
通过模型制作，设计师可以将平面设计图转化为实体，并在实体中对产品的外观、结构等进行评估。
模型制作的目的是为了能够更好地呈现设计概念，使设计师和客户能够更直观地了解产品的外观和功能。
模型制作的方法有很多种，常见的包括手工制作、3D打印和CNC加工等。
对于小型简单的模型，设计师可以选择手工制作，通过切割、粘接等方式来完成模型的制作。
对于复杂的模型，设计师通常会选择使用3D打印或CNC加工。
这两种方法能够将设计师的想法快速转化为实体，并且具有较高的精度和重复性。
模型制作的过程中需要注意的是材料的选择。
根据模型的需求，设计师可以选择使用不同的材料，如塑料、金属等。
材料的选择要考虑到模型的外观效果、结构强度以及成本等因素。
第二部分：模型检验模型制作完成后，设计师需要对模型进行检验。
模型检验的目的是为了验证设计的可行性和正确性，以及发现并修正潜在的问题。
设计师需要对模型的外观进行检验。
他们需要确保模型的比例、尺寸和细节等方面与设计图纸一致，以此来评估产品的外观效果和用户体验。
如果发现问题，设计师可以通过修改设计图纸或重制模型来进行改进。
设计师还需要对模型的结构进行检验。
他们需要确保模型的结构稳定性和强度，以此来评估产品的可靠性和安全性。
如果发现问题，设计师可以通过重新设计结构或选择更适合的材料来改进产品的结构。
设计师还可以通过模型检验来评估产品的功能性和易用性。
他们可以模拟用户的使用场景和操作方式，以此来评估产品是否满足用户需求，并提出改进建议。
总结：模型制作与检验是工业设计中必不可少的环节。
通过模型制作，设计师能够更直观地展现设计概念，并对产品的外观和结构进行评估。
工业设计模型制作3-油泥、石膏模型制作
石膏模型的特性
1) 2) 3) 4) 5) 6) 7) 8)
在不同的湿度、温度下,能保持模型尺寸的精确 安全性高 可塑性好,可应用于不规则及复杂形态的作品 成本低,经济实惠 使用方法简单 复制性高 表面光洁 成型时间短,不足之处是:较重和怕碰撞挤压
石膏模型的成型技法
1) 雕刻成型法
2) 旋转刮削成型法 3) 旋坯成型法
比例油泥模型的制作流程 材料选用、设计图纸准备、工具准备、胎架，胎基的制作、成型精修、车 轮车轴及附件的制作和色彩（喷漆）处理等过程。
材料的选用
可制作汽车油泥模型的材 料主要有：油泥、木料、 三合板、泡沫等。
制作工具准备
设计图纸准备
所设计车辆准确的比例三视图（主视图，前视图，俯视图），如有条件还需准备后视图。
成型方法
制作者手持刀具或样板,在刀架上对旋转成型 机转轮上浇筑凝固的石膏毛坯, 进行切削加工。 这种方法可用于制作各种圆平画、圆筒、圆 柱形状的回转体模型。
3) 旋坯成型法
雕刻
进行下一步得雕刻工作，弧面及圆角的雕刻，用砂纸打磨石膏，使其表 面更为光滑，结构线条过渡更均匀；接着用小刀对细节进行再雕刻 。
细节雕刻
开始雕刻细节部分，图为喇叭得雕刻,对石膏精细打磨；使喇叭的细节得以塑 造，整体初步成型。
喷绘上色
用喷漆喷绘出效果图上的金色、黑色，使模型更逼真 。
2)旋转刮削成型法
精刮油泥
刮片刮削，要与车型 面贴合，形成弧面。
最终效果
彩色贴膜
表面喷漆
喷漆的大致步骤是：1.上车用腻子，一般是3次。2.用砂纸打磨，一般是2次干 砂，3次水砂。3.喷底漆。4.喷金属漆或珠光珍珠漆。5.喷表面亮光漆。
车用腻子－原子灰
工业3d模型制作标准
工业3d模型制作标准
工业3D模型制作标准是指在制作工业产品的三维模型时需要遵
循的一系列规范和要求。
这些标准旨在确保模型的质量、准确性和
可用性，以便在工程设计、制造和其他相关领域中使用。
以下是一
些通常适用的工业3D模型制作标准：
1. 准确性，模型必须精确地反映实际产品的尺寸、形状和特征。
这需要使用准确的测量数据和工程图纸来创建模型。
2. 可编辑性，模型应该是可编辑的，以便在需要时进行修改和
更新。
这要求使用合适的建模软件并遵循良好的建模实践。
3. 文件格式，通常情况下，工业3D模型应该使用通用的文件
格式，如STL、STEP、IGES等，以便在不同的软件和系统中进行交
换和使用。
4. 网格质量，模型的网格应该是高质量的，没有不必要的三角
形或多边形，以确保模型在渲染和分析时有良好的性能。
5. 材质和纹理，如果需要，模型应该包含准确的材质和纹理信
息，以便在渲染和虚拟现实应用中呈现真实感。
6. 尺寸单位，模型应该使用统一的尺寸单位，通常是米或毫米，以确保在不同系统中的一致性。
7. 法线和边缘，模型的法线和边缘应该正确设置，以确保在渲
染和光照计算中得到正确的结果。
总之，工业3D模型制作标准旨在确保模型的准确性、可编辑性、可用性和性能。
遵循这些标准可以帮助工程师和设计师在其工作中
更高效地使用和交换3D模型。

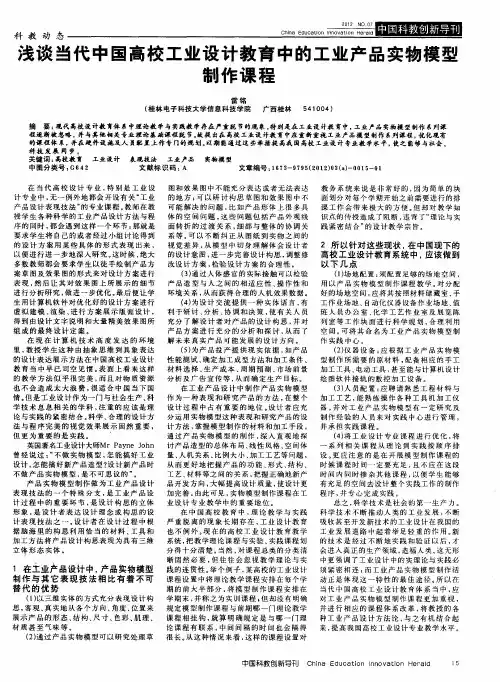

浅谈当代中国高校工业设计教育中的工业产品实物模型制作课程
２ 所 以 针 对 这 些 现 状 ， 中 国 现 下 的 在 高校工业 设计教育 系统中 ， 应该做 到 以 下 几点
（ ） 地 配置 ： 配置 足 够 的 场 地 空 间 ， １场 须 用 以 产 品 实 物 模 型 制 作 课 程 教 学 。 分 配 对 好 的场 地 空 间 ， 将 其按 照材 料储 藏室 、 应 手 工 作业 场 地 、 自动 化 仪 器设 备 作 业场 地 、 值 班 人 员办 公 室 、 学 工 艺 作 业 室 及 展 览 陈 化 列 室 等 工作 块 面 进 行 科 学 规 划 ， 理 利 用 合 空 间 。 将 其 命 名 为 工 业 产 品 实物 模 型 制 可 作 实 践 中心 。 （ ） 器 设 备 ： 根 据 工 业 产 品实 物 模 ２仪 应 型 制 作 所 需 要 的 原材 料 ， 备 相 应 的 手 工 配 加 工工 具 、 动 工具 ， 至 能 与计 算 机 设 计 电 甚 绘 图软 件 接 轨 的 数控 加 工 设 备 。 （ ） 员 配 置 ： 聘 请 熟 悉 工 程 材 料 与 ３人 应 加 工 工 艺 ， 熟 练 操 作 各 种 工 具 机 加 工仪 能 器 ， 对 工 业 产 品 实物 模 型 有 一 定 研 究 及 并 制 作 经 验 的 人 员 来对 实 践 中 心 进 行 管 理 ， 并 承 担 实践 课 程 。 （） 工 业 设 计 专 业 课 程 进 行 优 化 ， ４将 将 系 列 相 关 课 程 从 理 论 到 实 践 按 顺 序 排 设 。 应 注 意 的 是 在 开 展模 型 制 作 课 程 的 更 时 候 课 程 时 间一 定 要 充 足 ， 不 应 在 这 段 且 时 间 内 同 时 掺 杂 其 他 课程 ， 便 学 生 能 够 以 有 充 足 的 空 间 去设 计 整 个 实 践 工 作 的制 作 程序， 专心完成实践 。 并 总之 ， 学 技 术是 社 会 的 第 一 生 产 力 。 科 科 学 技 术 不 断 推 动 人 类 的 工 业 发 展 ， 断 不 吸 收 甚 至 开 发 新技 术 的 工 业 设 计 在 我 国的 工业发展道 路中起着举足轻 重的作用 。 新 的 技 术 是 经过 不 断 地 实 践 和验 证 以 后 ， 才 会 进 人真 正 的 生 产 领域 ， 福 人 类 。 无 形 造 这 中 更 强 调 了 工 业设 计 中的 实 理 论 与 实践 必 须 紧 密 相 连 ； 工 业 产 品实 物 模 型 制 作 活 而 动 正 是 体 现 这 一 特 性 的 最 佳 途 径 。 以 在 所 当 代 中 国高 校 工 业 设 计 教 育体 系 当 中 ， 应 对 工 业 产 品 实 物 模 型 制 作 课 程 更加 重 视 ， 并 进 行 相 应 的 课 程 体 系改 革 ， 教 授 的 各 将 种 工 业 产 品 设 计 方 法 论 ， 之 有 机 结 合 起 与 来 ， 高 我 国 高校 工 业 设 计 专 业 教学 水 平 。 提
产品模型制作-教学大纲
《产品模型制作》教学大纲课程代码：020*******课程名称：产品模型制作学分：4 总学时：64讲课学时：16 实践学时：48适用对象：工业设计专业先修课程：机械制图、画法几何及阴影透视、工业产品造型设计基础、产品形态设计、产品效果图技法与分析、产品设计材料与加工工艺、计算机辅助工业设计、工业设计概论等一、课程的性质与任务《产品模型制作》是工业设计专业实践课中的一门专业主干课程。
通过本课程的学习，学生应掌握常用材料的性质、加工工艺和制作方法，能够用石膏、粘土、塑料、泡沫、木材及其他常用材料等进行现代产品设计，并提高在设计中对材料的运用能力。
二、课程教学的基本要求该课程主要培养学生的动手能力和解决问题的能力，也是验证设计和训练设计思维的一种手段，培养学生在平面（图纸）与具体塑形之间转换的理解力，使学生通过直接的操作对空间体量、成型工艺、材质、比例、色彩与产品的关系有直观、亲切的体会。
本课程以设计技能实践教学的为主旨，以产品模型制作工艺为重点。
要求学生学习产品设计中模型的作用，模型制作有关材料的选用，加工工艺，以及模型的检测评价与安全防范等知识。
着重要求学生关注产品模型的制作材料、制作工艺技法及相关的各种问题（如常用工具、表面装饰）等。
三、课程教学内容第一章产品模型概述 4课时【教学基本要求】1、了解产品模型的特点和作用2、熟悉产品模型的分类【教学内容】1、产品模型的特点及作用2、产品模型的分类2.1、按模型的用途分2.2、按模型的比例分2.3、按模型的材料分【教学重点和难点】重点：产品模型的分类难点：培养学生对模型制作的兴趣，认识模型分类，理解模型特点及作用第二章产品模型的制作工艺 8课时【教学基本要求】1、了解产品模型制作方法、步骤、和制作原则2、熟悉产品模型制作的基本工具3、熟悉产品模型制作的技术4、熟悉模型材料的选择【教学内容】1、产品模型的制作方法及工序2、产品模型材料的选择和使用3、产品模型制作的常用工具4、产品模型制作新技术——快速成形技术【教学重点和难点】重点：1、产品模型的制作方法及工序2、产品模型制作的常用工具难点：1、产品模型制作方法就工序2、产品模型制作新技术——快速成形技术的原理及方法第三章黏土模型、油泥模型 8课时【教学基本要求】1、了解黏土、油泥的特性2、掌握黏土模型、油泥模型的制作工艺【教学内容】1、黏土、油泥的特性2、黏土模型、油泥模型的制作工艺3、制作实例——控制仪油泥模型制作【教学重点和难点】重点：1、黏土、油泥的特性2、制作实例讲解难点：黏土模型、油泥模型的制作工艺第四章石膏模型 8课时【教学基本要求】1、了解石膏材料特性2、掌握石膏模型的制作工艺【教学内容】1、石膏材料特性2、石膏模型的制作工艺3、制作实例【教学重点和难点】重点：1、石膏材料特性2、石膏模型的制作工艺难点：制作实例第五章泡沫塑料模型 8课时【教学基本要求】1、了解泡沫塑料种类及特性2、掌握泡沫塑料模型的制作工艺【教学内容】1、泡沫塑料种类及特性2、泡沫塑料模型的制作工艺3、制作实例【教学重点和难点】重点：1、泡沫塑料种类及特性2、泡沫塑料模型的制作工艺难点：制作实例第六章塑料模型 8课时【教学基本要求】1、了解模型用塑料的种类及特性2、掌握塑料模型的制作工艺【教学内容】1、模型用塑料的种类及特性2、塑料模型的制作工艺3、制作实例【教学重点和难点】重点：1、模型用塑料的种类及特性2、塑料模型的制作工艺难点：制作实例第七章木质模型 8课时【教学基本要求】1、了解模型用木材种类及特性2、掌握木模型的制作工艺【教学内容】1、模型用木材种类及特性2、木模型的制作工艺3、制作实例——监控仪木制模型的制作【教学重点和难点】重点：1、模型用木材种类及特性2、木模型的制作工艺难点：制作实例第八章金属模型 6课时【教学基本要求】1、了解模型用金属材料种类及特征2、掌握金属模型的制作工艺【教学内容】1、模型用金属材料种类及特征2、金属模型的制作工艺3、制作实例【教学重点和难点】重点：1、模型用金属材料种类及特征2、金属模型的制作工艺难点：制作实例第九章玻璃钢模型 6课时【教学基本要求】1、了解玻璃钢特性2、掌握玻璃钢模型制作工工艺【教学内容】1、玻璃钢特性2、玻璃钢模型制作工工艺3、制作实例——水勺的玻璃钢模型【教学重点和难点】重点：1、玻璃钢特性2、玻璃钢模型制作工工艺难点：制作实例五、教学组织与方法采用的教学方法主要以理论讲述及实践练习为主，与多媒体教学相互结合的教学模式。

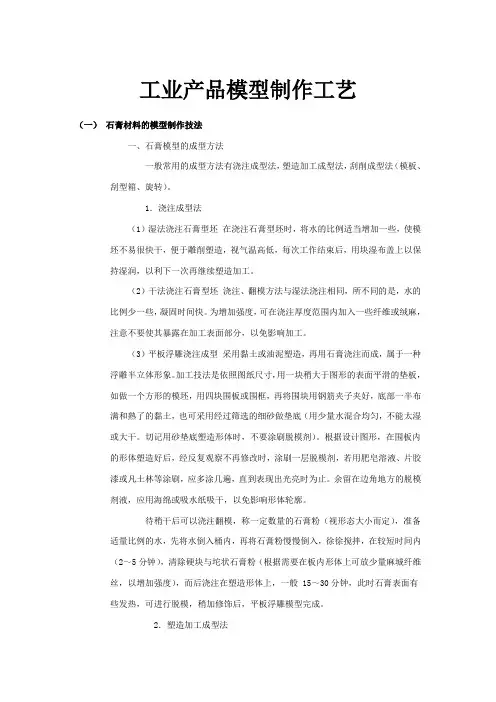

(完整版)工业产品模型制作工艺
工业产品模型制作工艺（一）石膏材料的模型制作技法一、石膏模型的成型方法一般常用的成型方法有浇注成型法，塑造加工成型法，刮削成型法（模板、刮型箱、旋转）。
1．浇注成型法（1）湿法浇注石膏型坯在浇注石膏型坯时，将水的比例适当增加一些，使模坯不易很快干，便于雕削塑造，视气温高低，每次工作结束后，用块湿布盖上以保持湿润，以利下一次再继续塑造加工。
（2）干法浇注石膏型坯浇注、翻模方法与湿法浇注相同，所不同的是，水的比例少一些，凝固时间快。
为增加强度，可在浇注厚度范围内加入一些纤维或绒麻，注意不要使其暴露在加工表面部分，以免影响加工。
（3）平板浮雕浇注成型采用黏土或油泥塑造，再用石膏浇注而成，属于一种浮雕半立体形象。
加工技法是依照图纸尺寸，用一块稍大于图形的表面平滑的垫板，如做一个方形的模坯，用四块围板或围框，再将围块用钢筋夹子夹好，底部一半布满和熟了的黏土，也可采用经过筛选的细砂做垫底（用少量水混合均匀，不能太湿或大干。
切记用砂垫底塑造形体时，不要涂刷脱模剂）。
根据设计图形，在围板内的形体塑造好后，经反复观察不再修改时，涂刷一层脱模剂，若用肥皂溶液、片胶漆或凡土林等涂刷，应多涂几遍，直到表现出光亮时为止。
余留在边角地方的脱模剂液，应用海绵或吸水纸吸干，以免影响形体轮廓。
待稍干后可以浇注翻模，称一定数量的石膏粉（视形态大小而定），准备适量比例的水，先将水倒入桶内，再将石膏粉慢慢倒入，徐徐搅拌，在较短时间内（2～5分钟），清除硬块与坨状石膏粉（根据需要在板内形体上可放少量麻城纤维丝，以增加强度），而后浇注在塑造形体上，一般 15～30分钟，此时石膏表面有些发热，可进行脱模，稍加修饰后，平板浮雕模型完成。
2．塑造加工成型法即“减法”成型，将浇注好的基本模坯，进行“毛坯”加工。
此法与干湿浇注成型法相似，不同的是要在毛坯上绘制出图形轮廓线，用雕刻刀直接在石膏上雕刻成型，步骤为先方后圆，先整体后局部，逐步完成。
3．模板刮削成型法用模板挤压已制好的并相当湿润的石膏毛坯初塑成型。
工业产品形态设计开发流程
工业产品形态设计开发流程通常包括以下几个阶段：1. 市场调研与分析：在设计开发之初，需要对市场进行深入的调研和分析，了解目标客户的需求、行业趋势以及竞争对手的产品特点。
这一阶段的目的是为后续的设计提供有针对性的指导。
2. 概念提炼与创新：根据市场调研结果，提炼出产品设计的核心理念和创新点。
这一阶段需要设计师具备较强的创意思维能力，以提出独特的设计方案。
3. 初步设计：在概念提炼的基础上，进行初步的设计方案绘制。
这一阶段需要设计师具备较强的手绘能力，以快速表现出设计方案的大致形态。
4. 三维建模与渲染：将初步设计方案转化为三维模型，并进行渲染处理，使设计方案更加直观和真实。
这一阶段需要设计师掌握一定的三维建模软件技能，如SolidWorks、Rhino等。
5. 结构设计与分析：对三维模型进行结构设计，确保产品在实际应用中的稳定性和可靠性。
这一阶段需要设计师具备一定的工程知识，以解决结构设计中的问题。
6. 材料选择与成本评估：根据设计方案和结构分析结果，选择合适的材料，并对产品的成本进行评估。
这一阶段需要设计师具备一定的材料知识和成本控制意识。
7. 原型制作与测试：制作产品原型，并进行实际使用测试，以验证设计方案的可行性和优化空间。
这一阶段需要设计师与工程师紧密合作，以确保原型制作的质量和测试的准确性。
8. 产品优化与完善：根据原型测试结果，对设计方案进行优化和完善。
这一阶段需要设计师具备较强的沟通和协调能力，以确保产品的最终质量。
9. 量产准备与推广：完成产品设计后，需要进行量产准备工作，如制定生产计划、采购原材料等。
同时，还需要进行产品的市场推广，以提高产品的知名度和市场占有率。
10. 售后服务与持续改进：在产品上市后，需要提供售后服务，收集用户反馈，并根据用户需求进行产品的持续改进。
这一阶段需要设计师具备较强的服务意识和持续改进能力。
论产品模型制作在工业设计中的重要性
可 替 代 的 实 际意 义 。 【 键词 】 关 实际 应 用 意 义 ； 实际 教 学 意 义 ； 算 机 辅 助 设计 计 很 大 的 挑 战 。通 过 产 品模 型 制 作 ， 生不 仅 可 以学 到 专 业 的知 识 和 技 学
随着 科 学 技 术 的飞 速 发 展 及 市 场需 求 的不 断 变 化 ， 们 对 于 产 品 人 的需 求 已经 不仅 仅 满 足 于 功 能 方 面 ， 于其 他 情 感 要 素 的 需 求 已 越 来 对 越 突出。 因此 ， 业 对 工业 设 计 的重 视 程 度 也越 来 越 大 。 就 要 求 作 为 企 这 人 才 培 养 基地 的 各 类 院 校 的 工 业 设 计 专 业 能 够培 养并 输 出 适 合 企 业 及 社会 需 求 的 真 正 意义 上 的工 业 设 计人 才 。 我 国工 业设 计 专 业 创 立 从 至今 ， 品表 现 始终 侧 重 于 使 用 色 彩 、 粉 、 克 笔 及 计 算 机 辅 助 设 计 产 水 马
性 。 应 于不 同的 产 品 设 计过 程 ， 当 有 不 向 的产 品模 型 子 模 型 。 别 对 应 分 称 其 为 创 意 模 型 、 作 模 型 、 机模 型 。 业 产 品 因 其 功能 与 形 态 上 的 工 样 工 各 具 特 点 ， 设 计 流 程 也 不 尽 相 同 ， 此 在 模 型 制 作 过 程 中需 要综 合 且 因 考 虑 所 涉及 的 材料 、 艺 及 其适 用 范 围 。而 且 ， 料 不 同 、 式 不 同 的 工 材 形 模 型 又 对 工业 设 计 的 不 同 过程 、 同要 求 有 着各 自不 同 的作 用 。 此 ， 不 因 在 产 品 设计 的各 个 阶 段 ， 型制 作 的 实 际 意 义也 有 所 区别 。 模 １１ 念 设 计 阶段 ．概 在 产 品设 计 初 期 ， 根 据 构 思 制 作 创 意 模 型 ． 来 表 达 设 计 构 思 可 用 并初步表现出产品的造型 、 构等特点 ． 结 可直 观 地 验 证 创 意 构 思 的人 机关 系 和产 品 结 构 的 可行 性 。 由于 创 意模 型有 着 制 作 简 单 ． 于 修 改 便 的特 点 ， 因此 设 计 师在 制 作 模 型 过 程 中 ， 随 时进 行 新 的 构 思 和 修 改 。 可 从 而 使 产 品 在设 计 初 期 就 可 以 确定 正确 的方 向 ， 少 了后 期 大 量 修 改 减 所造成的浪费。 １ ． ２技术 设 计 阶 段
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜版纸 以原纸涂布白色涂料制成的高级印刷纸。
白卡纸 完全用漂白化学制浆制造并充分施胶的单层或多层 结合的纸
平滑度高、挺度好、整洁的外 观和良好的匀度。可用于名片、
菜单或类似的产品。
箱板纸 又称牛皮卡纸。箱板纸的用途，主要是与瓦楞纸 芯粘合后制成瓦楞纸箱，用来包装家用电器、日用百货、 针棉织物、文化用品、中西成药的外包装等。
通过对使用原理的试验，检测，来获得生产的有关资料和 数据
展示模 型
10.2模型制作材料
1.模型材料的合理选择 首先要依据模型的功能来选择模型材料 其次按产品造型的形态特征来选取模型材料
2. 泥
泥土是矿物粉末与水、泥和其他材料相混合而成的 油泥：与油混合的泥土
一般油泥的配比（质量分数）
粘土、干粉、滑石粉等（起填料作用）60～62﹪ 润滑油、黄油、凡士林（做柔性粘结剂）30～32﹪ 石蜡（做固定性粘结剂） 8～10﹪
2.模型的作用
获取试验数据
通过模型获得必要的实验数据
讨论交流
模型是产品设计师必须掌握的一种表达语言和传达交 流的工具
展示评价
模型制作与平面表现技法
模型制作表现技法
平面表现技法
模型制作更直观、更具体。
模型制作比平面表达技法等准确和深入。
模型制作是在平面表达的基础上，运用三维形态真实的反 映三维空间中物体的尺度、比例细节、材料、技术、表面 处理等的合理性，以明确是否符合所需的环境；是否符合 人的生理、心理的需要；是否符合实际的生产工艺；是否 真正的符合市场需求等等
构思和模拟产品的形态结构。
2.模型的作用
记录构思
通过用发泡塑料，纸等易于加工成形的材料制作草模， 记录设计的构思，使在设计的初始阶段产生在头脑中的想 法得以明确化。
研究形态
以模型的实体表现方法研究设计构思。
分析结构
形态设计的造型结构、基本形态的连接与过渡、产品功能 部件的布置安排、运动构建之间配合关系（特定的操作 注浆成型主要是利用石膏模具吸收水分的特性，使泥浆吸 附在模具壁上而形成均匀的泥层，在一定时间内达到所需 的厚度，再倾倒出多余的泥浆，在模具中的其余泥层水分 继续受石膏模具吸收而逐渐硬化，经干燥并产生体积收缩 与模具脱离，即获得完好的粗坯。 a、化泥浆：把烘干的瓷泥按比例与水混合，一般含水率 为39%左右，陈放一天以上，使瓷泥充分吸收水分，再加 入0.3%左右的腐植酸钠或水玻璃，搅拌化浆，要做到浆 内无泥块、杂质，不可随意加水。 b、把烘干的石膏模具用皮带或绳子绑好，放置在平整的 台子上，注浆口朝上，用注浆桶缓缓注入泥浆，注意模具 合缝处不能跑浆，万一出现这种情况，要及时使用泥团堵 塞。 c、注意随时添浆，不可使泥浆下沉过多，以免造成器物 上下厚薄不均匀。
白纸板 用于化妆品、药品、食品、文具等商品的中小包
装盒
单面光滑的纸板，正面白色反面是黑色或灰
色、原色。特征是纸面平整、光滑、纤维组
吹塑纸板 类似泡织沫均塑匀，料有的一薄定塑的料挺度泡，沫具纸有良好的耐折度，
表面强度好。
练习
用硬纸板、塑料吸管、细竹棒(或木棒) 和螺钉等材料，设计制作一个海豹顶球的模 型装置，使凸轮每转一圈，海豹就自动地把 球顶起来，然后球又回落到原处。
采用易加工和修改、密度小、 重量轻、可塑性强的材料
概念车主要是向人们展示设计人员新颖、独特、超前的构思而已，还处在创 意、试验阶段，很可能永远不投产。它可以更多地摆脱生产制造水平方面的 束缚，尽情地甚至夸张地层示自己的独特魅力。
研究模 型
数量少，表现周期长表现效 果具体而细腻表现方式严谨。
测试模 型
模型制造方法
• 石膏浆的调制 （1） 准备好盆和石膏粉； （2） 在盆中先加入适量的水，再慢慢把石膏粉沿盆边撒 入水中，一定要按照顺序先加水再加石膏。 （3） 直到石膏粉冒出水面不再自然吸水沉陷，稍等片刻， 就用搅拌棒搅拌，要快速有力、用力均匀。成糊状即可。 （4） 石膏在调制时的比例为：一般车制用石膏浆，水： 石膏=1：1.2~1.4；削制用石膏浆，水：石膏=1：1.2左右； 模型翻制用石膏浆，水：石膏=1：1.4~1.8左右。 （5） 注意挑除石膏浆里的硬块和杂质。
常用制作模型的木材： 针叶树材 阔叶树材
5.塑料
主要是由合成树脂和根据不同需要而添加的添加剂（稳 定剂、填充剂、增塑剂、润滑剂、着色剂、固化剂）所组 成
类型：热固性塑料和热塑性塑料
机械加工 加热塑造成形
6.金属 7.纸
模型制作常用的纸张和纸板：
要用于印刷高级书 刊的封面和插图、 彩色画片、各种精 美的商品广告、样 本、商品包装、商
• d、泥浆在模具中吸附到一定厚度时，一般为3~5毫米左 右就可倒浆，倒浆要缓，切不可急倒，以免剥离模具上吸 附的泥层，而且倒浆时，可轻轻转动模具，以免出现口部 厚薄不一致。 e、倒完浆后，除大底造型和不便倒转的造型外，一般把 模具倒置放在台子上，称为空浆，倒置5分钟左右。 f、放置一定时间后，一般看模具注浆口与坯体分离0.5~1 毫米时，即可逆合模顺序开模，小心取出坯体。 g、修整泥坯注浆口部，切割掉多余的部分，刮平合模线。 h、把泥坯放在托板或平台上，入烘房烘干或自然干燥待 用。 注意：泥浆内不能混入杂物；注浆时，不宜注的过急；坯 体内部表面要平整光滑，不允许有泥块等明显缺陷；割下 来的注浆口等泥屑不能直接放入注浆桶。
四.模型的类型
按照模型制造材料分为
木 纸
金属
石膏
综合材料
泥
塑料
玻璃钢
发泡塑料
按照模型作用
在设计构思初步完成之后，用概 括的手法表示产品的造型风格、 布局安排，以及产品与人、环境 的关系等，从整体上表现产品造
型的整体概念。
概念模型作为研究模型，过 程模型，体现出极强的概括 性，示意性，随意性及灵活 性的特征
3.石膏
根据用途分为：建筑用和医用 石膏与水的配比： 一般：1.2：1
注浆用模 石膏粉：水=100：70～80 压坯用模 石膏粉：水=100：60～70 石膏母模 石膏粉：水=100：30～40
4.木材
木材宏观构造：树皮、形成层、木质部、髓心等 木材微观构造：四角略圆的正方形管状细胞 木材切面：横切面、纵切面、旋切面
工业产品模型制作
杨立云
10.1工业产品设计与模型制作
1.模型 2.模型的作用 3.模型制作与平面表现技法 4.模型的类型
张衡设计的天体运行模型:浑天仪
1. 模型
模型是根据实物、设计图样或构思，按比 例、生态或其他特征制成的与实物相似的
一种物体。
1. 模型
模型制作是运用木材，石膏，塑料等
材料，采用合适的结构，相应的加工工艺和 三维实体的表现的方法，来表达产品的设计
