电气装配技术要求工艺标准一、目的：使公司电气装配满足客户需求，提升公司产品品质。
二、作业前：电气材料必须按时到位，到位后确认电气件型号是否符合图纸要求，检查来料钣金的品质状况，是否有影响电气装配和产品品质的不良因素。
如果有部分非决定性材料没有到位，可以按计划开始作业。
三、电气装配作业流程：领料图纸核对物料核对准备作业线槽布局安装焊接外部线气路布局导轨准备焊航空插头/OB头走线固定元器件布局检验外线接入电箱元器件安装布线电箱内外信号对接通电前自检通电调试I/O设备7S清理操作前准备：工具（斜口钳，电钻，压线钳，剥线钳，螺丝刀等等）图纸（装配图，接线图，气路图，焊接SOP）材料（空开，接触器，继电器和隔板，PLC，驱动器等等）附属的物料（包括接线端子，电缆，线标等等）操作场所。
装配期间需有指定的场所，以保证作业场所的5S标准比较良好，带电操作都必须两个人以上方可工作。
线槽：线槽应平整、无变形扭曲、无毛刺。
线槽固定点不应少于两个，线槽在400mm以上时需固定点不应少于三个以上，在转角处，分支处应均有固定点。
盖线槽盖应平整、无翘脚，美观。
合理导轨：导轨裁截口应平直，并无毛刺。
每节导轨不应少于吧两点固定300mm以上不应少于三点固定。
元器件布局：按照装配图的的排版图进行线槽、导轨、元器件的排版布置。
电控布局应美观，同一块电控底板内强电弱电应分开集中。
合理元器件安装：在安装电气元件时应遵循说明说规定。
元件安装通过导轨卡座安装的元件，卡扣应完全卡主导轨。
元件安装过程中，应保持元件的整洁，无损伤，元器件附件应齐全完好。
接线规范：端子排：端子排强电，弱电、正、负应分开布置，并中间用隔板隔开已防止短路。
颜色定义：交流220V 火线：红色。
零线：黑色。
直流36V以下：正极：棕色。
负极：蓝色。
OK接线：接线严格按照图纸正确的接到指定的接线端子及元器件上导线的选择：按照图纸标示，正确的选用导线。
导线的选择计算（仅适用于铜线）：I=NX系数X0.9 I表示实际电流。
高低压电器装配工国家职业标准
高低压电器装配工国家职业标准
1.职业概况
2. 基本要求
3. 工作要求
本标准对初级、中级、高级、技师、高级技师的要求依次递进，高级别包括低级别的要求。
3.1 初级
3.2 中级
| 3.3 高级
3.4 技师
3.5 高级技师
4. 比重表4.1 理论知识
注：中级以上“劳动保护与安全文明生产”与“材料选用”模块内容按初级标准考核；高级以上“工具、量具及仪器、仪表”模块内容按中级标准考核；高级技师“管理”模块内容按技师标准考核。
4.2 技能操作
注：中级以上“劳动保护与安全文明生产”与“材料选用”模块内容按初级标准考核；高级以上“工具、量具及仪器、仪表”模块内容按中级标准考核；高级技师“管理”模块内容按技师标准考核。
电装工工作标准[5篇]
![电装工工作标准[5篇]](https://img.taocdn.com/s3/m/0adafdedac51f01dc281e53a580216fc700a53a1.png)
电装工工作标准[5篇]第一篇：电装工工作标准电装工工作标准㈠身体健康，具有初中以上文化水平，工作责任心强，劳动态度好，有中级工技术等级职称。
㈡有一定的电工学方面的基础知识① 熟悉交直流电工作原理，会安全操作等用电基本常识；② 会使用各种测量仪器、仪表；③ 会使用各种电装工具。
㈢看得懂电装工艺图纸，熟悉相关规定① 象：圆柱形、平扁形有孔的（电位器，波道开关）继电器，印制板，各种插头、插座（代有孔的）及平扁无孔的等焊接点，电装工应根据不同的焊接点，均应熟练地用绕、钩、插、搭等方法焊接好每一个接点；② 导线焊接要求：剥线头时不能伤线，焊接前应先把线头拧紧（有条件的应先渡上锡），焊接点与线头相连处，裸线不能露出太长，也不能露出太短，长了不美观、不结实，太短了容易烫坏绝缘层，一般一到二毫米合适，连线时，同样不能把裸线留得太长，长了显得太乱，短了显得太紧，都影响美观和质量；③ 焊点要求：光滑、明亮、无针孔、无气泡、无裂纹、无桥接、无偏焊、无虚焊皮标准。
㈣电装工应熟悉各种电子元器件的规格、性能、制作材料及装焊中要注意事项① 电阻：制作材料有碳膜、金属膜、线绕等等，它的工率常用的1/8W、1/4W、1/2W、1W、2W…5W……10W……15W……20W等等，它的阻值从零点几Ω到KΩ、MΩ等，焊接中要注意的是一些小型的及有特殊要求的，如热敏电阻，焊接时不得超过两秒钟，否则会损坏元件，或者使电阻变值，影响质量；② 电容器：因制作材料的不同，焊接要求同样有一定的规定，首先电容器的正负极不能焊错，一些小型的和制作材料耐温性低的电容器，象聚笨乙稀材料制作的电容器，最怕烫，它的腿焊接时间长一点就掉了，因此要求电装工必须掌握各种不同焊接条件下的各种不同焊接技术和焊接方法，才能适应各种条件、场合的焊接任务的完成；③ 二、三极管焊接时，需要注意事项：⑴首先它的极性不能焊错，⑵二、三极管焊接时，需要弯腿时一定要先用摄子夹住管奶的根部再弯，以免损伤管腿，尤其是玻璃材料制作的二极管，不小心就会崩裂玻璃，损坏管子。
电气装配规范
电气装配规范篇一：电气装配工艺规范电气装配工艺规范2009-02一、安装前的准备1、检查电气元件数量、型号、规格是否与图纸相同。
2、检查电气元件质量：外观是否完好；动作部件是否灵活；3、配件是否齐全。
4、检查控制柜质量：外观是否完好，柜门柜体是否有损伤。
5、按照电路图准备好导线和其他辅助材料，并备好工具。
二、电气元件的安装(来自: 小龙文档网:电气装配,规范)1、按电气元件安装图安装电气元件，应做到整齐美观，布局合理。
2、电气元件的安装方式应按照器件的使用说明要求；要做到安装牢固，不松动；如使用螺丝固定，应配套使用平垫、弹簧垫。
3、走线槽的安装要做到“横平竖直”，安装牢固；切口平整光滑，无毛边；接头应严密无缝隙；走线槽盖外表光滑无明显损伤，连接处整齐无缝隙。
4、注意事项：PLC安装在接线完成并清洁控制柜之前不得拆掉外面的保护纸套（黄色纸套），防止线头落入。
三、母线的安装。
1、母线要平直，无弯曲，无折痕；安装要牢固，不松动；同一方向的打弯应一致，保持在同一平面。
2、母线外表要套上热缩管，热缩管除接线处外不得有破损外露母线处；由上到下的颜色为黄、绿、红，分别对应L1、L2、L3相。
3、母线除导线外不得与其他导体（如控制柜体）接触，要保持最少20mm的安全距离，防止发生空气击穿。
4、母线使用螺栓与导线进行连接时，或母线与母线采用螺栓搭接连接时，应符合下列规定：1）母线接触面保持清洁，螺栓孔周边无毛刺；2）连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母；3）螺栓受力均匀，不使电器的接线端子受额外应力；4）连接处距绝缘子的支持夹板边缘不小于50mm，保证母线通电后，使母线可自由伸缩，防止局部过热及产生热膨胀后应力增大而影响母线安全运行。
5、注意事项1）切割母排应用机械方法，严禁使用气焊或电焊。
2）母排在校正、校平时，不得使用铁锤直接敲打。
四、接线1、放线时必须根据实际需要长短来落料，尽量选择最短路径；一端根据实际需要留有一弹性弯头，另一端放有100～150毫米的余量。
电气装配工工作标准(通用版)
( 岗位职责 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电气装配工工作标准(通用版)Regular daily safety management training, and establish a system to control and improve thecompany's sudden accidents.电气装配工工作标准(通用版)1范围本标准规定了公司电气装配工职责与权限、任职条件，工作内容与要求，检查与考核。
本标准适用公司制造部电气装配工岗位。
2职责、权限2.1职责2.1.1严格执行公司制定的工作纪律、会议纪律及各项管理制度。
2.1.2负责严格执行生产作业计划，按时交付产品。
2.1.3严格按图纸要求、工艺要求、质量要求进行操作。
2.1.4凭工作票，在生产过程中对所领部件进行数量、质量和型号的核对，无误后再进行组装，工序中要自检，完成后要自检，并提请互检。
及时向品质部申请检验。
2.1.5配合质检员产品检验工作，对不合格项及时返工，认真填写《检验记录处置卡》。
合格后进行整理清洁的处理，办理报交手续。
2.1.6负责保管配发的个人工具、工具箱。
2.1.7负责保管好图纸，执行《生产用图纸、技术文件管理制定》的相关规定，及时交旧领新。
2.1.8遵守公司生产管理制度，按区域进行生产作业。
2.1.9遵守公司安全生产、文明生产之规定，注意安全工作，不违章操作。
2.1.10负责产品标识标记的具体贯彻执行和控制。
2.1.11负责产品生产过程中的清洁、保洁工作。
2.1.12完成领导交办的临时工作。
2.2权限2.2.1有权对计件制考核中错误金额提出异议。
2.2.2对不合格仪器、工具、设备有权拒绝使用。
2.2.3对超出专业能力范围外、身体，心里承受范围外的工作有拒绝权（如高空作业，有心脏疾病去高海拔地区出差等）。
电气装配通用规范

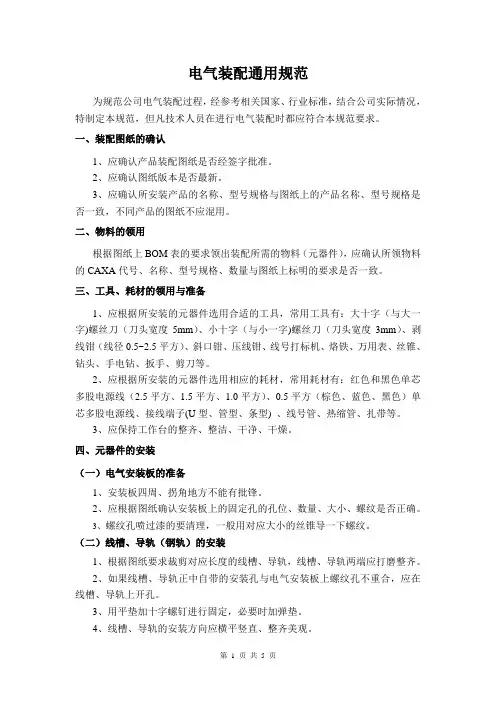

电气装配通用规范为规范公司电气装配过程，经参考相关国家、行业标准，结合公司实际情况，特制定本规范，但凡技术人员在进行电气装配时都应符合本规范要求。
