滤波器传输零点的产生
滤波器设计中的零点和极点的选择和分布
滤波器设计中的零点和极点的选择和分布在滤波器设计中，零点和极点是重要的概念。
它们决定了滤波器的频率响应和特性。
选择合适的零点和极点，并合理地分布它们，对于实现所需的滤波效果至关重要。
一、零点和极点的概念和作用零点和极点是滤波器传递函数的根。
在设计滤波器时，我们通常使用有理函数来表示传递函数，其中的零点和极点是函数的根。
零点相当于系统的输入抑制点，可以在一定的频率上消除或抑制信号。
而极点则可以增益或衰减信号。
选择合适的零点和极点可以实现所需的滤波特性，比如低通、高通、带通或带阻滤波。
通过合理布置零点和极点的数量、位置和分布，我们可以调节滤波器的截止频率、通带范围、阻带范围和陷波深度，从而满足不同的滤波需求。
二、零点和极点的选择原则1. 频率响应要求：根据滤波器的频率响应要求，选择合适的零点和极点。
比如，若需要实现低通滤波器，则应选择极点在通带范围内，零点在阻带范围内；若需要实现高通滤波器，则应选择零点在通带范围内，极点在阻带范围内。
2. 系统稳定性：对于连续时间滤波器，系统稳定性要求其极点均在左半平面；而对于离散时间滤波器，则要求其极点在单位圆内。
在选择零点和极点时，需确保系统满足稳定性要求。
3. 设计难度和复杂度：通常情况下，选择较少的极点和零点可以简化滤波器的设计和实现过程。
因此，在设计时要考虑到滤波器的实际应用、硬件资源和算法复杂度等因素。
三、零点和极点的分布合理的零点和极点分布可以控制滤波器的频率响应和滤波特性。
以下是常见的零点和极点分布方式：1. 零点和极点交替分布：即零点和极点交替排列在频率轴上。
这种分布方式常用于全通滤波器，可以实现频率响应的平坦性。
2. 零点和极点聚集分布：将零点和极点集中在某些频率附近，可以实现谐振和共振效应。
这种分布方式常用于带通或带阻滤波器，以加强或抑制特定频率的信号。
3. 零点和极点均匀分布：将零点和极点均匀地分布在频率轴上，可以实现频率响应的平衡性。
这种分布方式常用于对不同频率信号的均衡处理。
滤波器设计中的滤波器零点和极点的位置调整方法

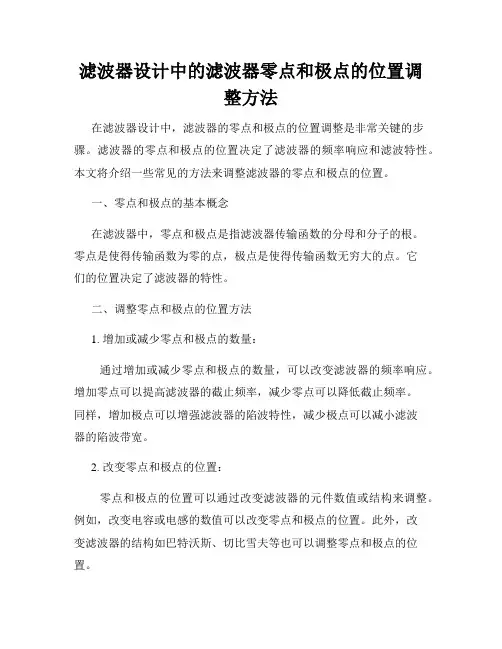

滤波器设计中的滤波器零点和极点的位置调整方法在滤波器设计中，滤波器的零点和极点的位置调整是非常关键的步骤。
滤波器的零点和极点的位置决定了滤波器的频率响应和滤波特性。
本文将介绍一些常见的方法来调整滤波器的零点和极点的位置。
一、零点和极点的基本概念在滤波器中，零点和极点是指滤波器传输函数的分母和分子的根。
零点是使得传输函数为零的点，极点是使得传输函数无穷大的点。
它们的位置决定了滤波器的特性。
二、调整零点和极点的位置方法1. 增加或减少零点和极点的数量：通过增加或减少零点和极点的数量，可以改变滤波器的频率响应。
增加零点可以提高滤波器的截止频率，减少零点可以降低截止频率。
同样，增加极点可以增强滤波器的陷波特性，减少极点可以减小滤波器的陷波带宽。
2. 改变零点和极点的位置：零点和极点的位置可以通过改变滤波器的元件数值或结构来调整。
例如，改变电容或电感的数值可以改变零点和极点的位置。
此外，改变滤波器的结构如巴特沃斯、切比雪夫等也可以调整零点和极点的位置。
3. 使用陷波器或带通滤波器：陷波器和带通滤波器可以在滤波器的频率响应中引入额外的零点和极点。
通过调整陷波器或带通滤波器的参数，可以达到对滤波器的零点和极点进行精细调节的目的。
4. 调整阻抗匹配网络：在滤波器设计中，常常使用阻抗匹配网络来调整滤波器的零点和极点的位置。
通过选择适当的阻抗和电容值，可以使得滤波器的传输函数达到所需的频率响应。
总结：滤波器设计中的滤波器零点和极点的位置调整方法包括增加或减少零点和极点的数量，改变零点和极点的位置，使用陷波器或带通滤波器，以及调整阻抗匹配网络等方法。
这些调整方法可以根据具体的滤波器设计需求来灵活运用，实现滤波器的理想频率响应和滤波特性。
在实际应用中，工程师们可以根据具体设计要求选择适当的方法，以得到满足要求的滤波器性能。
基于LTCC技术的传输零点滤波器设计
基于LTCC技术的传输零点滤波器设计随着射频无线产品的快速发展，对微波滤波器小型化、集成模块化，高频化的要求也越来越高。
而小体积、高性能和低成本的微波滤波器的市场需求量增加。
此类微波滤波器的设计与实现已经成为现代微波技术中关键问题之一。
其主要的设计概念是将二维的电路布局变为三维电路布局，借此达到缩小体积的目的。
由于低温共烧陶瓷(LTCC，Low TemperatureCofired Ceramic)技术具有高集成密度、高性能、高可靠性以及可内埋置无源元件等优点，成为多层无源器件和电路设计的主流，对微波无源器件的小型化起到了极大的推动作用。
文中所研究设计的基于LTCC多微波无源滤波器力求达到结构小型化和性能优越化。
1 具有传输零点滤波器设计原理传输零点理论指的是滤波器传输函数等于零，即在这一频点上能量不能通过网络，因而起到完全隔离作用。
通常带通滤波器在无限远的频点处其传输函数是趋于零的，称之为无限传输零点，但由于是无限远，因此没有实际意义。
在实际设计的带通滤波器中为了使通带外有较大抑制，就需要在一些特定的频点处引入零点，这便是通常所指的有限零点。
LTCC中有多种引入零点方法，由于LTCC往往采用多层结构，器件排列紧密，相互之间电磁耦合也会很大，这通常会使得电路特性恶化。
文中利用螺旋电感之间的耦合，提高电路特性。

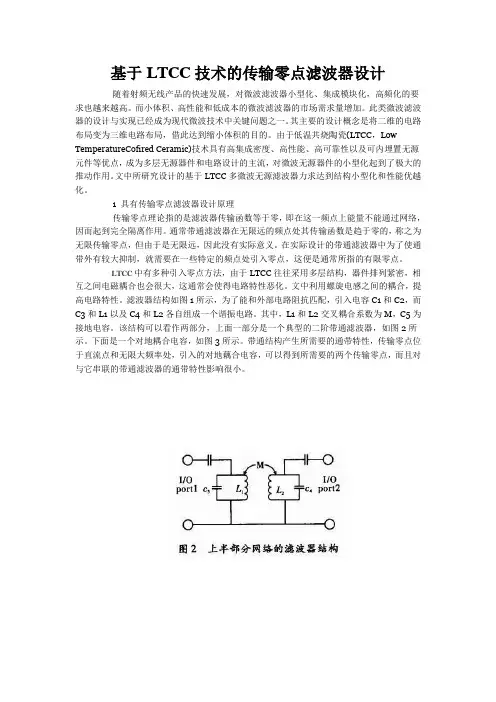

滤波器结构如图1所示，为了能和外部电路阻抗匹配，引入电容C1和C2，而C3和L1以及C4和L2各自组成一个谐振电路。
其中，L1和L2交叉耦合系数为M，C5为接地电容。
该结构可以看作两部分，上面一部分是一个典型的二阶带通滤波器，如图2所示。
下面是一个对地耦合电容，如图3所示。
带通结构产生所需要的通带特性，传输零点位于直流点和无限大频率处，引入的对地藕合电容，可以得到所需要的两个传输零点，而且对与它串联的带通滤波器的通带特性影响很小。
利用微波网络分析的方法，该二端口网络可以看成图2和图3两个网络的串联，整个网络的Z矩阵等于上下两个网络的Z矩阵之和。
滤波器设计中的误差分析与优化方法
滤波器设计中的误差分析与优化方法在滤波器设计过程中，误差是一个不可避免的问题。
由于实际电子组件的特性、制造工艺以及外界干扰等因素的存在，滤波器的性能可能与理论设计有所偏差。
因此，对滤波器误差进行分析和优化非常重要，以确保滤波器的效果和性能能够符合设计要求。
一、误差分析滤波器设计中的误差主要分为以下几类：1. 零点误差：零点是指滤波器的传递函数在某些频率上等于零的点。
在理论设计中，我们希望滤波器的零点位置能够准确地匹配设计要求。
然而，由于电子组件的非理想性和制造误差，滤波器的实际零点位置可能会发生偏移，导致滤波器的频率响应与预期有所差异。
2. 通带误差：通带是指滤波器在指定频率范围内能够传递信号的范围。
通带误差是指滤波器在通带内传输信号时引入的幅度变化误差。
这种误差通常是由于电路的增益非线性、元器件参数的变化或者制造误差等原因引起的。
3. 阻带误差：阻带是指滤波器在指定频率范围内能够抑制信号的范围。
阻带误差是指滤波器在阻带内未能完全抑制信号的误差。
这种误差通常是由于滤波器的阻带衰减能力不足、滤波器结构的非理想性等原因引起的。
4. 相位误差：相位是指滤波器对输入信号引入的时间延迟。
相位误差是指滤波器输出信号的相位与输入信号的相位之间的差异。
相位误差可能会导致信号失真和时域响应的改变。
二、误差优化方法针对滤波器设计中的误差问题，可以采用以下方法进行优化：1. 深入分析滤波器的频率响应特性，了解误差来源。
通过理论分析和仿真实验等手段，分析滤波器误差的具体原因，找出误差来源。
这样可以有针对性地进行优化。
2. 选择合适的电子组件和制造工艺。
不同的电子组件和制造工艺对滤波器的性能和误差有不同的影响。
因此，在滤波器设计中选择合适的电子组件和制造工艺非常重要，可以在一定程度上减小误差。
3. 采用校正技术来减小误差。
校正技术是一种通过调整滤波器的参数或者增加校正电路来减小误差的方法。
通过校正技术，可以在滤波器设计中对误差进行补偿，提高滤波器的性能。
广义切比雪夫滤波器有限传输零点提取和交叉耦合结构分析

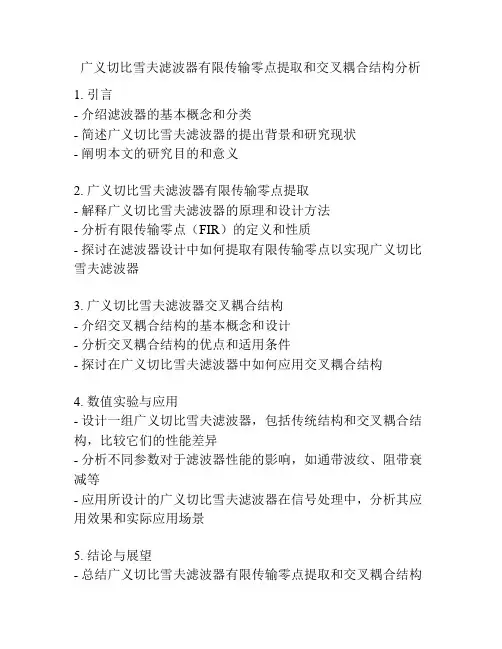

广义切比雪夫滤波器有限传输零点提取和交叉耦合结构分析1. 引言- 介绍滤波器的基本概念和分类- 简述广义切比雪夫滤波器的提出背景和研究现状- 阐明本文的研究目的和意义2. 广义切比雪夫滤波器有限传输零点提取- 解释广义切比雪夫滤波器的原理和设计方法- 分析有限传输零点（FIR）的定义和性质- 探讨在滤波器设计中如何提取有限传输零点以实现广义切比雪夫滤波器3. 广义切比雪夫滤波器交叉耦合结构- 介绍交叉耦合结构的基本概念和设计- 分析交叉耦合结构的优点和适用条件- 探讨在广义切比雪夫滤波器中如何应用交叉耦合结构4. 数值实验与应用- 设计一组广义切比雪夫滤波器，包括传统结构和交叉耦合结构，比较它们的性能差异- 分析不同参数对于滤波器性能的影响，如通带波纹、阻带衰减等- 应用所设计的广义切比雪夫滤波器在信号处理中，分析其应用效果和实际应用场景5. 结论与展望- 总结广义切比雪夫滤波器有限传输零点提取和交叉耦合结构的研究成果- 点明本文的不足和研究方向- 展望广义切比雪夫滤波器的未来发展，如其在数字信号处理、通信技术等领域的应用前景在现代科技的快速发展中，滤波器作为一种重要的信号处理工具，被广泛应用于通信、图像识别、音频处理等领域。
根据滤波器的不同特征和结构，可以分为时域滤波器和频域滤波器、线性滤波器和非线性滤波器、有限脉冲响应滤波器和无限脉冲响应滤波器等不同类型。
本文将聚焦于一种广义切比雪夫滤波器，并通过有限传输零点提取和交叉耦合结构分析，探讨其性能和应用。
广义切比雪夫滤波器作为一种特定传输函数的滤波器，具有在通带波纹控制和阻带衰减方面较其他类型滤波器更好的特性。
其研究历史可以追溯到1930年代，随着数字信号处理技术的发展和需求的提升，广义切比雪夫滤波器的设计和优化也处于不断进步中。
有限传输零点（FIR）是一种能够消除滤波器带限特性所产生的无限脉冲响应、实现精确控制传输函数的滤波器结构。
在广义切比雪夫滤波器的设计和制造过程中，有限传输零点提取是一个关键步骤。
滤波器8_滤波器传输零点20120419
波器选择性能。
South China University of Technology
对于带通滤波器，零处的传输零点决定通带外
低阻带的滤波器选择性能，而无穷远处的传输 零点决定通带外高阻带的滤波器选择性能。
如果零处和无穷远处的传输零点个数相同，则
通带外的高低阻带具有相同的工作衰减特性。 如果要求高阻带具有更好的衰减特性，则要求 在无穷远处的传输零点个数大于零处的传输零 点个数。
类型1：传输零点是实频率。
类型2：传输零点可以是实频率或者是复
频率 。
注意：对于任何已知的电路，传输零点的运动
类型由电路结构和特定电路元件共同决定的。
Research Institute of Antenna & RF Techniques
8.2.2 传输零点运动分析
电感耦合的四阶带通滤波器等效电路图
Research Institute of Antenna & RF Techniques
South China University of Technology
如图表示采用电感耦合的三阶带通滤波器。按
照上面的判断方法知：它具有6个传输零点，1 个在零处，其余5个都在无穷远处。
Research Institute of Antenna & RF Techniques
Research Institute of Antenna & RF Techniques
下图表示具有有限位置传输零点的六阶带通滤
波器，即这个传输零点即不在零处也不在无穷 远处。
South China University of Technology
Research Institute of Antenna & RF Techniques
LTCC带通滤波器传输零点设计
Ｉ ａ ｓ ｓ ｔｒ ｉ ｅ
ｔ ｅ ｔ ｐｂ ｎｄ ａ ｔ ｎ ｔｏｎ ｅ ｆ ｒ ｈ ｓ ｏ ａ ｔ ｅ ｕａ ｉ ｐ ｒ ｏ ｍａｎ ｅ ｎｄ ａ ｈｉｖｅ ｔ ｓ ｅ ｐ ｔ ａ ｓｔｏｎ ｏ ｃ ａ ｃ ｅ ｓ ｈｅ ｔ ｅ ｒ ｎ ｉｉ ｚ ｎｅ
．
Ｔ ｈ ｆｌｅ ｅ ｉｔ ｒ
中 图分类 号 ： ＴＮ７ ３ ５ １ ． 文 献标 识码 ： Ａ 文 章 编 号 ：０ ６４ ０ （ ０ ８ ０ —４ ００ １ ０ —３ ３ ２ ０ ） ５０ ９ －４
Ｄｅ ｉ ｎ ｏ ｓ ｇ ｆ ＬＴＣＣ ａ ｄ ｓ ｉｔ ｒ ｂ ｎ ｐａ ｓ ｆｌｅ
Ｚ Ｕ ｕ ｌ ｎ Ｈ Ｆ —ｉ ｇ，ＱＩ Ｙａｌ ａ Ｎ —ｉ
介 质 材料 ， 计 出 中心 频 率 ｆ 一２ ４ 设 ｏ ． ５ＧＨｚ 带 宽 为 １ ０ ＭＨｚ的 带通 滤 波 器 ， 带 内损 耗 不 大 于 ， ０ 通
２ｄ ． 真 结 果 表 明 ， 计 能 满 足 要 求 ． Ｂ仿 设
关键 词 ： 带通 滤 波器 ； Ｔ Ｃ； 输 零 点 Ｌ Ｃ 传
从 带通 滤 波器 的等 效 电路 模 型 出发 ， 低 阻带 引入 了两个传 输 零 点 ， 在 并在 Ａｎ ｏｔＨＦ Ｓ中构建 物 ｓｆ — Ｓ
理 模 型 ， 别采 用 电容级 间耦 合 和微 带 线尺 寸跳 变来 实现 这 两 个传 输 零 点 ， 高 了阻 带 的 衰减 性 分 提
能 ， 时 获 得 了 陡 峭 的 过 渡 带 ． 波 器 外 形 尺 寸 为 ２ ５ｍｍ ×２ ０ｍｍ ×０ ９ｍｍ ， 用 ￡一 ２ 同 滤 ． ． ． 采 ７的 陶 瓷
与层之 间 电容 和 电感 的耦 合 ． 利用 交 叉 电容耦 合 的
Lecture_07_滤波器传输零点
3.3 电容交叉耦合的CT滤波器
Research Institute of RF & Wireless Techniques South China University of Technology
3.4 电感交叉耦合的CQ滤波器
Research Institute of RF & Wireless Techniques South China University of Technology
Research Institute of RF & Wireless Techniques South China University of Technology
4 任意结构最大传输零点个数的确定
U jR M I A I j e
j 2 1,
。其中k是 扑矩阵 P 。
Pij 1 Pij 0 ( M ij 0) ( M ij 0)
nzm N 1 k
P k 不为零值的最小正整数。 P k 表示k第阶拓 N1
举例：设一个六腔 同轴滤波器，其中 谐振器1和谐振器4 耦合，谐振器3和 谐振器6耦合。
从图中可以看出它们具有相同的通带内特性，但是电 感耦合的带通滤波器的高阻带衰减特性要好于传统的 带通滤波器。这就是因为在电感耦合的带通无穷远处 的传输零点个数大于传统带通滤波器无穷远处的传输 零点个数。
Research Institute of RF & Wireless Techniques South China University of Technology
1 集总电路的传输零点
何为传输零点？
Research Institute of RF & Wireless Techniques South China University of Technology
