纳米多孔硅粉的制备及其在含能材料中的应用
多孔纳米材料的制备及其应用
多孔纳米材料的制备及其应用多孔纳米材料是指具有纳米尺度的孔道结构和表面积的材料，其孔径通常在2-50纳米之间。
由于其卓越的吸附和分离性能，多孔纳米材料被广泛应用于催化、气体分离、环保、生物医学和能源等领域。
多孔纳米材料的制备方法主要包括物理方法、化学方法和生物方法。
物理法制备多孔纳米材料的主要方法为溶胶-凝胶方法。
该方法主要是将溶胶中的某些化学物质在凝胶膜网络中交联，在高温下进行处理，形成多孔性凝胶。
其优点是简单易行，但缺点是控制性差。
化学方法制备多孔纳米材料的主要方法为溶剂热法。
该方法是将有机分子和无机化合物在特定的溶剂中混合，然后在高温下进行热处理，形成多孔性纳米材料。
该方法的优点是制备过程简单、条件温和、制备时间短，但缺点是成本较高。
生物法制备多孔纳米材料的方法主要是通过生物体内或外分泌的蛋白质、胶体、细胞膜等天然生物材料，形成多孔纳米材料。
该方法主要应用于生物医学领域。
多孔纳米材料的应用主要包括催化、气体分离、环保、生物医学和能源等领域。
催化领域是多孔纳米材料最主要的应用领域之一。
多孔纳米材料因其特有的晶微结构和特性，在环境温度和压力下，可以加速反应速度并改善反应选择性。
因此，多孔纳米材料在化学催化、催化转化和能量转换方面具有巨大的潜力。
气体分离领域是多孔纳米材料的另一个重要应用领域。
气体分离是指将混合气体中的成分按其性质不同分离的过程。
多孔纳米材料因其具有高比表面积和具有可调孔径大小的特性，可以有效地筛选和分离气体，广泛应用于石油化工、氢能源等领域。
环保领域是多孔纳米材料的另一个重要应用领域。
多孔纳米材料能够高效地吸附、去除水或空气中的污染物，提高环境质量。
多孔纳米材料应用于净化水和空气，已成为环保领域的重要研究领域。
生物医学领域是多孔纳米材料的另一个广泛应用领域。
多孔纳米材料因其在生物体内与生物组织和细胞的兼容性好、生物可降解性好、具有高比表面积和可调整孔径的特性，可广泛应用于生物分子分离、药物输送和组织工程等领域。
化学实验知识：纳米多孔材料的制备和性能研究实验技术探究
化学实验知识：“纳米多孔材料的制备和性能研究实验技术探究”纳米多孔材料的制备和性能研究实验技术探究随着科学技术不断发展，纳米材料的应用越来越广泛。
纳米多孔材料是一种结构紧密的材料，具有较大的比表面积和优异的性能。
本文将介绍纳米多孔材料的制备技术和性能研究实验技术，并探讨其在生物医学、环境治理和化学催化等领域的应用。
1.纳米多孔材料的制备技术纳米多孔材料的制备技术主要包括模板法、溶剂热法、气相法、水热法等。
其中，模板法是一种较为常用的制备方法。
（1）模板法模板法是以一种模板物作为模板沉积或模板制备方法，模板物可以是高分子材料、胶体颗粒、金属离子等。
该方法的主要步骤包括：选择模板物、将模板覆盖在表面、经过溶胶凝胶法制备材料、通过热处理或化学处理去除模板物。
模板可以分成软模板和硬模板。
软模板通常是无定形有机分子，如亚铁氰酸盐、十二烷基三甲基溴化铵等。
硬模板可以是无机材料，如二氧化硅、氧化铝等。
硬模板的制备需要先制备出模板粒子，然后在其表面成核生长制备出纳米多孔材料。
（2）溶剂热法溶剂热法是将高温高压下制备纳米多孔材料的方法。
一般是将前驱体在惰性气体的保护下加入适当的有机溶剂中，通过控制温度和压力以使前驱体溶解、成核、形核等反应进行，最终制备出纳米多孔材料。
溶剂热法制备的纳米多孔材料具有晶体结构紧密、表面活性中等特点。
（3）气相法气相法是一种新兴的纳米多孔材料制备方法。
它的原理是，通过化学气相沉积技术，在高温下在惰性气体环境中,使用一种或多种前驱体气体,靠自发光致物理或致化学反应，使前驱体在材料表面上成核、生长、结晶，最终形成纳米多孔材料。
如常用的氧气等离子体化学气相排放沉积法。
（4）水热法水热法是一种室温条件下制备纳米多孔材料的方法。
该方法主要是通过反应温度、反应时间等因素的控制，促进溶液中物质成核、生长，最终形成纳米多孔材料。
水热法制备的纳米多孔材料具有下列优异特点：体积密度低，孔隙率高，介孔分布均匀，结构规整，表面活性强等。
纳米多孔材料的制备方法及应用案例
纳米多孔材料的制备方法及应用案例概述：纳米多孔材料是一类具有微纳米尺度孔隙结构的材料，通常在其结构上具有优秀的物理、化学和力学性能。
这种材料由于其特殊的孔隙结构，具有巨大的比表面积和丰富的空间组织结构可调控性，被广泛应用于各个领域，如催化、传感、吸附分离等。
为了满足不同领域的需求，研究者们通过各种方法制备出了多种纳米多孔材料，并在许多领域中得到了应用。
制备方法：制备纳米多孔材料的方法多种多样，以下是几种常见的方法：1. 模板法：这是一种常用的制备纳米多孔材料的方法。
在这种方法中，研究者首先制备出具有孔隙结构的模板材料，如聚苯乙烯微球。
然后，在模板材料上进行适当的化学反应或物理处理，以在其表面或内部形成孔隙结构。
最后，通过去除模板材料，得到纳米多孔材料。
2. 气相沉积法：这种方法通过在特定的气氛条件下，让气体分子在固体表面沉积，形成孔隙结构。
例如，热蒸发法可以用来制备碳纳米管阵列，其孔隙结构可以通过调节蒸发条件和基底表面形貌来控制。
3. 溶剂挥发法：在这种方法中，研究者通过在溶液中添加溶剂来控制溶剂的蒸发速度，从而形成孔隙结构。
例如，使用溶胶-凝胶方法可以制备出具有特定孔隙结构的氧化铝。
4. 水热法：这是一种低成本、简单易行的制备方法，通常适用于制备金属氧化物类的纳米多孔材料。
在水热法中，高温高压的水反应环境下，可以使金属离子和其他原料在水溶液中反应生成特定的纳米多孔材料。
应用案例：纳米多孔材料由于其特殊的孔隙结构和高比表面积，被广泛应用于各个领域中。
以下是几个典型的应用案例：1. 催化剂：纳米多孔材料常用作催化剂的载体。
其高比表面积和可调控的孔隙结构有助于提高催化活性和选择性。
例如，使用纳米多孔金属有机骨架材料作为催化剂的载体，可以提高催化剂的稳定性和催化效率。
2. 传感器：纳米多孔材料的孔隙结构可以用于吸附和检测特定的分子。
利用纳米多孔材料制备的传感器可以实现高灵敏度、高选择性的分子检测。
例如，在环境监测中，利用纳米多孔材料制备的气体传感器可以实时监测空气中的不同污染物。
纳米多孔材料的制备与应用指南

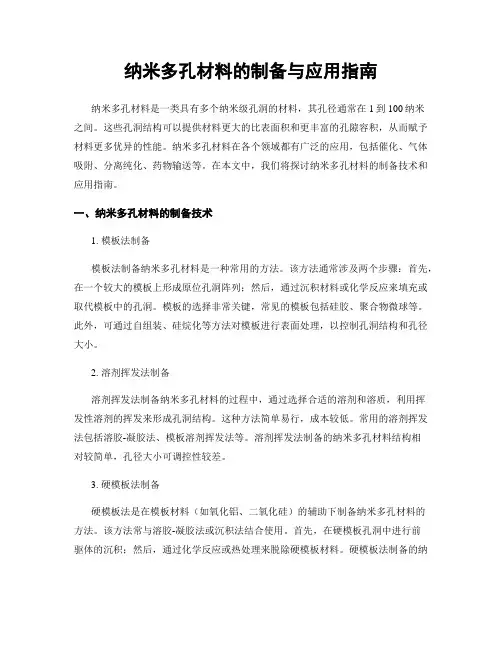

纳米多孔材料的制备与应用指南纳米多孔材料是一类具有多个纳米级孔洞的材料，其孔径通常在1到100纳米之间。
这些孔洞结构可以提供材料更大的比表面积和更丰富的孔隙容积，从而赋予材料更多优异的性能。
纳米多孔材料在各个领域都有广泛的应用，包括催化、气体吸附、分离纯化、药物输送等。
在本文中，我们将探讨纳米多孔材料的制备技术和应用指南。
一、纳米多孔材料的制备技术1. 模板法制备模板法制备纳米多孔材料是一种常用的方法。
该方法通常涉及两个步骤：首先，在一个较大的模板上形成原位孔洞阵列；然后，通过沉积材料或化学反应来填充或取代模板中的孔洞。
模板的选择非常关键，常见的模板包括硅胶、聚合物微球等。
此外，可通过自组装、硅烷化等方法对模板进行表面处理，以控制孔洞结构和孔径大小。
2. 溶剂挥发法制备溶剂挥发法制备纳米多孔材料的过程中，通过选择合适的溶剂和溶质，利用挥发性溶剂的挥发来形成孔洞结构。
这种方法简单易行，成本较低。
常用的溶剂挥发法包括溶胶-凝胶法、模板溶剂挥发法等。
溶剂挥发法制备的纳米多孔材料结构相对较简单，孔径大小可调控性较差。
3. 硬模板法制备硬模板法是在模板材料（如氧化铝、二氧化硅）的辅助下制备纳米多孔材料的方法。
该方法常与溶胶-凝胶法或沉积法结合使用。
首先，在硬模板孔洞中进行前驱体的沉积；然后，通过化学反应或热处理来脱除硬模板材料。
硬模板法制备的纳米多孔材料具有良好的孔洞结构和较高的孔隙度，但受限于模板材料的形状和制备过程相对复杂。
4. 气相沉积法制备气相沉积法利用气相反应物沉积在基底上形成纳米多孔材料。
常见的气相沉积法有化学气相沉积（CVD）和物理气相沉积（PVD）。
这种方法在制备过程中可以通过调控温度、反应气体流量等参数来控制纳米多孔材料的孔径和结构。
然而，气相沉积法通常需要较高的设备成本和复杂的操作。
二、纳米多孔材料的应用指南1. 催化应用纳米多孔材料具有较大的比表面积和丰富的孔隙结构，这使得它们在催化反应中具有显著优势。
纳米多孔材料的制备与性能研究
纳米多孔材料的制备与性能研究随着科技的不断进步，人们对材料科学的需求也越来越高。
纳米多孔材料作为一种新型材料，具有孔径小、比表面积大、吸附性能优异等优点，被广泛应用于催化、分离、传感等领域。
本文将对纳米多孔材料的制备与性能进行研究。
一、纳米多孔材料的制备纳米多孔材料通常由多种元素或化合物组成，制备方法多样。
其中，硅基纳米多孔材料制备较为常见，主要有溶胶-凝胶法、电化学法、水热法等。
下面以溶胶-凝胶法为例进行讲解：1. 溶胶-凝胶法溶胶-凝胶法是一种将稳定溶胶体系经由凝胶转化为固体的方法。
该方法制备的硅基纳米多孔材料具有孔径分布狭窄、孔径可控等特点。
具体步骤如下：（1）制备溶胶体系。
将硅源（比如TEOS）、水、酒精、催化剂等混合，搅拌均匀。
（2）制备凝胶体系。
通过加入酸形成凝胶。
（3）形成氧化硅多孔材料。
将凝胶干燥，再进行煅烧、脱模等处理。
此外，利用电化学法、水热法等也能制备出纳米多孔材料。
这里就不一一赘述了。
二、纳米多孔材料的性能研究1. 吸附性能纳米多孔材料的比表面积较大，因此具有很好的吸附性能。
例如，纳米多孔材料可以将糖化合物、脂类等有机物吸附，起到分离的作用。
2. 催化性能纳米多孔材料中，孔径的大小对催化性能有着非常重要的影响。
较大的孔径可使反应物更容易进入孔道，增强反应活性；较小的孔径则可增加反应物的接触频率，达到更高的催化效率。
3. 传感性能利用纳米多孔材料的吸附性能以及表面分子的交互作用，可以制备出各种传感器。
例如，利用纳米多孔材料对有机分子的吸附性能，可以制备出化合物传感器；利用纳米多孔材料对气体分子的吸附性能，可以制备出气体传感器。
三、纳米多孔材料的应用前景纳米多孔材料具有吸附性能好、表面反应活性高等优点，因此被广泛应用于催化、分离、传感等领域。
例如：1. 催化领域。
纳米多孔材料可用于催化剂载体的制备，增强催化剂的表面积和活性。
例如，利用纳米多孔材料作为金属催化剂载体，可获得更高的催化效率。
化学气相沉积法制备纳米多孔硅材料
化学气相沉积法制备纳米多孔硅材料纳米材料在科学领域中具有重要的应用价值，近年来各种纳米材料的研究成为材料科学领域的热点。
纳米多孔硅材料是一种新型纳米材料，其具有很多优异的物理和化学特性，并且在生物医学、电子学、传感器和催化剂等领域具有非常重要的应用价值。
化学气相沉积法制备纳米多孔硅材料，是一种有效的方法。
下面将从纳米多孔硅材料的特点、化学气相沉积法的操作和实验参数的选择三个方面，进行详细的介绍。
一、纳米多孔硅材料的特点纳米多孔硅材料具有很多优异的物理和化学特性。
首先，纳米多孔硅材料的晶格结构较为特殊，其具有高度的表面积和大量的孔隙结构，因此具有较好的催化活性和吸附性能。
其次，纳米多孔硅材料的尺寸较小，可有效地减小材料体积和质量，提高材料的特异性。
同时，纳米多孔硅材料在光学与电子学等领域中也有着重要的应用，如磁性材料和光电场效应器件。
总体而言，纳米多孔硅材料具有广泛的应用前景。
二、化学气相沉积法的操作化学气相沉积法是一种基于热化学反应的纳米多孔硅材料制备方法，操作比较简单。
具体而言，该方法是利用特定的前驱体气体，在高温气氛下进行反应，沉积制备纳米多孔硅材料。
实验上，通常需要将硅基片放在反应炉中，然后加入前驱体气体，通过热化学反应产生纳米多孔硅材料，最后将产物冷却并取出硅基片。
该方法操作简单，但需要仔细控制实验参数以获得高质量的产物。
三、参数的选择为了获得高质量的纳米多孔硅材料，实验参数的选择至关重要。
其中，前驱体气体、反应温度、反应时间和反应压力是影响纳米多孔硅材料质量的主要因素。
一般而言，CO2、O2、H2、SiH4等前驱体气体的选择，可以通过调节气相反应中的化学反应以控制产物形态；反应温度通常在500-900℃之间，太低反应不足，太高易引起烧结和材料热退化等问题；反应时间需要根据试验情况进行选择，一般为几分钟至几个小时；反应压力一般处于10-100 mTorr的范围。
总之，化学气相沉积法是制备纳米多孔硅材料的有效方法，其具有易操作、样品结构可控，制备多种不同形态的纳米多孔硅材料的优点，因此获得了广泛应用。
多孔硅纳米材料的制备及在高能锂电池中的应用
多孔硅纳米材料的制备及在高能锂电池中的应用
多孔硅纳米材料是一种具有高比表面积和孔隙度的材料，具有很好的
电化学性能和储能性能，因此在高能锂电池中有着广泛的应用前景。
其制
备方法主要有化学气相沉积、溶胶-凝胶法、电化学沉积法等。
化学气相
沉积法是一种常用的制备多孔硅纳米材料的方法，其原理是在高温下将硅
源气体（如SiH4）通过化学反应转化为硅纳米颗粒，并在反应过程中控
制气氛和反应条件，使得硅纳米颗粒形成多孔结构。
溶胶-凝胶法则是通
过溶胶-凝胶反应制备多孔硅纳米材料，其原理是将硅源溶液与模板材料
混合，经过凝胶化、干燥、热处理等步骤，最终得到多孔硅纳米材料。
电
化学沉积法则是通过电化学反应在电极表面沉积硅纳米颗粒，控制反应条
件和电极材料，可以制备出具有多孔结构的硅纳米材料。
多孔硅纳米材料
在高能锂电池中的应用主要体现在其作为负极材料的应用。
由于多孔硅纳
米材料具有高比表面积和孔隙度，可以提高锂离子的扩散速率和储存容量，同时也可以缓解硅材料在充放电过程中的体积膨胀和收缩问题，从而提高
电池的循环寿命和稳定性。
此外，多孔硅纳米材料还可以与其他材料复合
使用，如与碳材料复合使用，可以进一步提高电池的性能。
总之，多孔硅
纳米材料是一种具有很好应用前景的材料，在高能锂电池中有着广泛的应
用前景。
其制备方法和应用研究还需要进一步深入探究和发展。
多孔硅材料的制备与性能研究
多孔硅材料的制备与性能研究近年来，多孔材料在各个领域中得到了广泛的应用。
而多孔硅材料作为一种新型的多孔材料，在能源存储、催化剂以及生物医学等领域中具有广阔的应用前景。
本文将就多孔硅材料的制备方法以及其性能研究进行探讨。
一、多孔硅材料的制备方法多孔硅材料的制备方法主要有溶胶-凝胶法、模板法和电化学腐蚀法等。
在溶胶-凝胶法中，首先通过水解和缩合反应形成凝胶，然后通过热处理或化学处理使之形成多孔结构。
这种方法具有制备工艺简单、成本低廉的优点，但其孔径分布范围较窄。
模板法通过使用有机或无机模板剂在硅源溶胶中形成孔道结构，然后通过烧结或氧化去除模板剂，最终得到具有多孔结构的硅材料。
这种方法能够制备出具有可控孔径和孔道结构的多孔硅材料，但模板剂的选择和去除过程较为复杂。
电化学腐蚀法则是通过在一定电位下将金属或合金腐蚀形成孔洞，然后将之填充或转化为多孔硅材料。
这种方法制备的多孔硅材料孔径分布范围较广，但制备工艺较为繁琐。
二、多孔硅材料的性能研究1. 孔结构控制多孔硅材料的性能与其孔结构密切相关。
因此，通过调控制备方法可以实现对多孔硅材料孔结构的控制。
可以通过改变前驱体的类型、溶剂的种类和浓度、反应温度等条件来控制多孔硅材料的孔径和孔道结构。
研究表明，当使用有机溶剂时，多孔硅材料的孔径通常较小，而使用无机溶剂时，多孔硅材料的孔径较大。
此外，反应温度的升高有助于减小多孔硅材料的孔径。
2. 光学性能多孔硅材料具有较高的折射率和较低的杂散光损耗，因此在光学器件中有着广泛的应用。
研究表明，多孔硅材料中的孔道结构可以通过调节前驱体的浓度和反应温度来控制。
同时，多孔硅材料的孔径和孔道结构也会对其光学性能产生影响。
通过控制多孔硅材料的孔径和孔道结构，可以实现对其折射率的调节，从而实现光学器件的性能优化。
3. 催化性能多孔硅材料在催化领域中也具有潜在应用。
多孔硅材料的大比表面积和孔道结构可提供更多的活性位点和质量传递通道，从而促进催化反应的进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纳米多孔硅粉的制备及其在含能材料中的应用纳米多孔硅(nano porous silicon, nPS)是一种在硅表面形成微纳米多孔结构的硅基底材料,被广泛应用于电子元件、发光元件、生物传感器以及MEMS含能器件中。
自20世纪50年代发明以来,受到了广泛的关注。
1992年Bard教授首先发现了nPS的低温爆炸性能,自此nPS被逐步应用于进纳米含能材料。
以多晶硅粉为原料,HF、HNO3、NaNO2混合液为腐蚀体系,利用化学腐蚀法制备了nPS粉。
应用氮吸附技术、SEM、DSC-TG以及FTIR技术分别对nPS粉的比表面积、平均孔径、表面形貌、热性能及官能团进行了表征及分析,研究了HN03浓度、腐蚀时间以及原料Si粉粒径对nPS粉理化性质的影响,优化了化学腐蚀条件,得出nPS粉最佳制备方案。
以NaC104为氧化剂,制备了nPS/NaClO4复合含能材料,红外热成像仪对复合含能材料的燃烧温度进行测试,利用DSC-TG以及XRD衍射测试对复合含能材料的燃烧机理进行分析。
利用化学沉淀法制备了nPS/BaCrO4延期药,进行了燃速测试并计算了其延期精度,具体研究内容与结果如下：(1)利用化学腐蚀法制备了nPS粉体,SEM测试结果显示,nPS粉体颗粒表面产生了大量的纳米孔洞,氮吸附实验结果表明比表面积得到大幅度提升,FTIR谱图显示nPS表面产生了较高密度的Si-Hx键。
腐蚀液体系中HN03浓度是影响孔径大小及分布的主要原因；在相同的腐蚀液浓度下,延长腐蚀时间、减小原料Si粉粒径可以有效的增大nPS粉的比表面积。
确定了nPS粉的最优腐蚀条件,所制备的nPS粉比表面积最大可达到
72.4m2/g。
热分析结果显示,当环境中氧气含量充足时,nPS粉氧化反应提前至400℃；(2)按照1：1的质量配比,利用超声波填充技术,制备了nPS/NaClO4复合
含能材料。
该复合含能材料在燃烧过程中会发生多次燃烧现象,最高火焰温度达到2444℃。
对比Si/NaCl04,根据DSC-TG测试结果,推论得出nPS/NaClO4的燃烧机理。
固体燃烧产物的XRD检测结果在一定程度上验证了该推论的合理性；(3)与
Si/NaC104含能材料相比,nPS/NaClO4复合含能材料的火焰感度没有发生变化,
摩擦感度发火百分数提高了63.6%,撞击感度发火百分数降低了60%。
(4)以化学化学沉淀法制备了nPS/BaCrO4延期药,按照零氧平衡原则制备了5种配方,以
NH3H2O作为pH调节剂,有效提高了延期药组分中BaCrO4的质量分数,使其更接
近于理论投药量。
利用新型微孔道测速模具测试了五组不同配比的延期药在不同环境温度下
的燃烧速度,并计算了延期精度,结果表明当nPS/BaCrO的质量配比为22/78时,延期精度最高,燃速漂移量最小；(5)为了减小环境温度对nPS/BaCrO4延期精度的影响,在高温下对各组分延期药进行了界面稳定化处理,XRD以及FTIR谱图显示：经界面稳定化处理后,延期组分没有发生改变,但其表面的Si-Hx键密度降低。
与未经处理的延期药相比,稳定化处理后的延期组分,其延期精度有所提高,燃速受温度影响的程度有所降低,达到了预期目的。
