宽带高频功率放大器
高频功率放大器主要特点和应用
3.2.1 谐振功率放大器的工作状态
前面所知，功率放大器的工作状态是根据晶体管的导通角的大小， 即晶体管进入截止区的时间长短，来区分功率放大器为甲类、乙类、丙 类等工作状态的。
注意，这种区分是在放大器的负载为纯电阻的情况下分析的。但丙 类谐振功率放大器的负载是谐振回路。其工作状态是怎样的？
根据晶体管在输入信号的一个周期内是否进入饱和区，将 放大器的工作状态分为欠压、过压和临界三种工作状态。
欠压状态：指晶体管在任何时刻都工作在放大状态。
过压状态：指晶体管工作时有部分时间进入饱和区。
临界状态：指晶体管刚刚进入饱和区的边缘。
放大器的这三种状态：主要取决于电源电压、偏置电压、 激励电压幅度和负载电阻。也就是说它的外部参数不同，谐振 功率放大器就处于不同的工作状态。见下图
第2章 高频选频放大器
高频功率放大器主要特点和应用
高频功率放大器主要用来对高频信号进行功率放大。它主要分有： 窄带高频功率放大器和宽带高频功率放大器。
*窄带高频功率放大器是以LC谐振回路为负载的功率放大器。又称 为谐振功率放大器。其主要特点：
1、用在发射设备中。 2、对高频已调波（窄带信号）的功率放大。 3、放大器工作在丙类。 **宽带高频功率放大器是以传输线变压器为负载的功率放大器。
回路的谐振电阻 Re 变化的特性，称为放大器的负载特性。
iC
iC
iC
iC
Re
t
图3.2.2
IC0 Ic1m Vcm
Vcm Ic1m IC0
Re
欠压 临界 过压
见书P57图3.1.2
3.1.2 余弦电流脉冲的分解
我们知道，在低频功率放大器中，在已知电源电压条件下，如已 知负载电阻，就可作出负载线。
超高频大功率宽带功率放大器
100W-400W 超高频大功率宽带放大器
连续输出功率 100W 200W 400W
额定输出电压 71V 100V 142V
频率带宽 500kHz-10MHz 500kHz-10MHz 500kHz-8MHz
尺寸 19 英寸 2U 19 英寸 3U 19 英寸 4U
1000W 超高频大功率宽带放大器
连续输出功率 脉冲输出功率 输出电压
500W
1000W
158V/224V
频率带宽 500kHz-6MHz
尺寸 19 英寸 6U

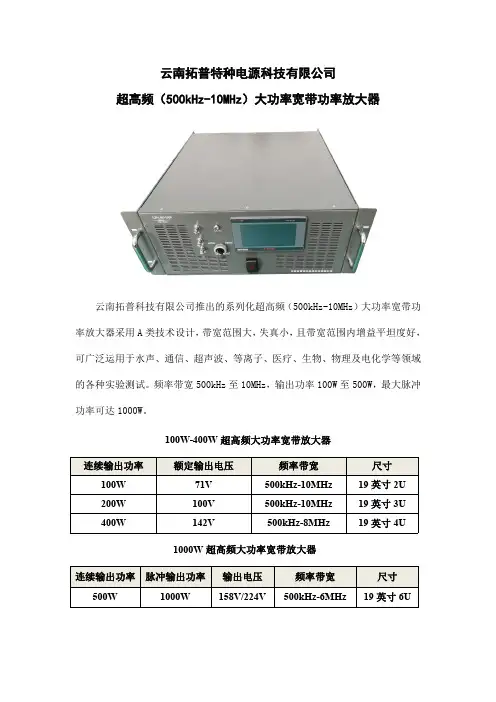

云南拓普特种电源科技有限公司 超高频（500kHz-10MHz）大功率宽带功率放大器
