泡沫水喷淋灭火系统
高、中、低倍数泡沫灭火系统分类应用探讨
高、中、低倍数泡沫灭火系统分类应用探讨2-24消防泡沫灭火系统按发泡倍数分类为：低倍数泡沫灭火系统，发泡倍数低于20倍；中倍数泡沫灭火系统，发泡倍数20~200倍；高倍数泡沫灭火系统，发泡倍数200~1000倍。
一、低倍数泡沫灭火系统：低倍数泡沫灭火系统按使用方式的不同分类为：低倍数泡沫灭火系统、泡沫喷淋灭火系统。
低倍数泡沫灭火系统适用于加工、储存、装卸、使用甲（液化烃除外）、乙、丙液体的场所。
如：油田、炼油厂、化工厂、码头、地下车库、飞机库、机场、燃油锅炉房等场所。
1.低倍数泡沫灭火系统低倍数泡沫灭火系统主要由消防水泵、压力式泡沫比例混合装置、瑞港消防、泡沫产生器、雨淋阀、及其它阀门和管件等组成。
当一定压力的消防水经泡沫比例混合装置与泡沫灭火剂混合后，形成一定比例的泡沫混合液，经泡沫产生器生成空气泡沫，由泡沫喷口沿罐壁淌下，覆盖燃烧液体表面，从而窒息灭火。
2.泡沫喷淋灭火系统（泡沫-水喷淋自动灭火系统）在自动喷水灭火系统中配置可供给泡沫混合液的泡沫比例混合装置，组成既可喷水又可喷泡沫的固定灭火系统。
它可以是开式系统，也可以是闭式系统。
广州瑞港消防设备有限公司生产的这种系统在深圳用得比较早，当有火灾发生时，安装于保护区的火灾探测器有信号传至控制柜，闭式喷头的玻璃球破裂喷水，此时，手动或自动开启雨淋阀、消防泵、管路阀门，系统工作。
压力消防水经瑞港泡沫比例混合装置与泡沫液混合，形成一定比例的泡沫混合液，经喷头喷洒空气泡沫达到灭火效果。
泡沫喷淋灭火系统主要由消防水泵、泡沫比例混合装置、喷头、水流指示器、湿式报警阀、雨淋阀及其它阀门、管道等组成。
注：1.根据使用方式可分为：开式泡沫喷淋灭火系统和闭式泡沫喷淋灭火系统。
2.该系统喷头既可用泡沫喷头，也可用洒水喷头。
3.当选用洒水喷头时，必须使用水成膜泡沫液或成膜氟蛋白泡沫液。
4.泡沫-水喷淋联用系统也称ZP系统，ZP32即混合液流量为32L/s的自动泡沫喷淋系统。
灭火系统的种类及选择
灭火系统的种类及选择灭火系统是指通过一系列设备、设施和方法来防止和控制火灾的系统。
在不同的环境和需求下，有多种不同类型的灭火系统可供选择。
本文将介绍几种常见的灭火系统种类，并探讨如何选择适合的灭火系统。
一、干粉灭火系统干粉灭火系统是一种多功能的灭火系统，适用于大部分常见的火灾。
它通过干粉剂的化学反应和物理作用来灭火。
这种灭火系统适用于多种火灾，如电气设备火灾、液体火灾和固体火灾。
干粉灭火系统操作简单，灵活性高，常用于建筑物、工厂、车辆等各种场所。
二、泡沫灭火系统泡沫灭火系统是通过将泡沫混合物喷洒到火灾源上，形成隔绝、冷却和灭火的屏障。
这种灭火系统适用于可燃液体和溶解气体的火情。
泡沫灭火系统广泛应用于油库、化工厂和液化气储罐等场所。
选择泡沫灭火系统时，需要考虑物质的可燃性、容量和储存方式等因素。
三、气体灭火系统气体灭火系统采用气体作为灭火剂，通过降低氧气浓度或抑制火焰的化学链反应来灭火。
常见的气体灭火系统包括二氧化碳灭火系统和惰性气体灭火系统。
气体灭火系统适用于电气设备房、计算机机房和珍贵物品储存室等场所。
选择气体灭火系统时，需要考虑目标区域的密封性和气体排放后对环境的影响。
四、水喷淋系统水喷淋系统是一种常见且经济有效的灭火系统，通过喷洒水雾或水流来冷却和扑灭火灾。
它适用于大部分非电气设备和固体可燃物的火灾。
水喷淋系统广泛应用于商业建筑、仓库和办公场所。
选择水喷淋系统时，需要考虑所需的水压、流量和系统的喷洒覆盖能力。
五、气体灭火系统气体灭火系统采用气体作为灭火剂，通过降低氧气浓度或抑制火焰的化学链反应来灭火。
常见的气体灭火系统包括二氧化碳灭火系统和惰性气体灭火系统。
气体灭火系统适用于电气设备房、计算机机房和珍贵物品储存室等场所。
选择气体灭火系统时，需要考虑目标区域的密封性和气体排放后对环境的影响。
在选择灭火系统时，应综合考虑以下因素：1. 环境和应用场所：不同的灭火系统适用于不同的场所和环境，如建筑物、工厂、船只等。
泡沫灭火系统设计 (24) 泡沫—水喷淋系统与泡沫喷雾系统
泡沫—水喷淋系统与泡沫喷雾系统7．1 一般规定7．1．1 泡沫—水喷淋系统具备灭火、冷却双功效，可有效防止灭火后因保护场所内高温物体引起可燃液体复燃，且系统造价又不会明显增加。
目前，泡沫—水喷淋系统已成为液体火灾场所的重要灭火系统之一。
泡沫—水喷淋系统通常的工作次序是先喷泡沫灭火，然后喷水冷却。
依据自动喷水灭火系统的分类方式，泡沫—水喷淋系统可分为雨淋系统和闭式系统两大类。
其中闭式系统又可进一步细分为预作用系统、干式系统、湿式系统三种形式。
本条对泡沫—水喷淋系统适用场所的规定是根据国内试验研究、工程应用及国外相关标准制定的。
尽管国内外有在室外场所安装泡沫—水喷淋系统的工程实例，但根据公安部天津消防研究所的试验，在多风的气候条件下，其灭火功效存在着某些不确定因素。
所以，本规范暂推荐其用于室内场所。
本条所述的缓冲物可以是专门设置的缓冲装置，也可以是保护场所内设置的固定设备、金属物品或其他固体不燃物。
通过公安部天津消防研究所的试验，对于水溶性液体厚度超过25mm，但有金属板或金属桶之类的缓冲物时，灭火是切实可行的。
7．1. 2 泡沫喷雾系统在变电站油浸变压器上应用，是20世纪90年代源于我国，并已少量出口到欧洲。
现行国家标准《火力发电厂与变电所没计防火规范》GB 50229将泡沫喷雾系统规定为变电站单台容量为125000kV·A及以上的主变压器应设置的灭火系统可选项之一，加速了该系统使用。
为保证本规范规定的设计参数科学、安全、可靠，2007年4月至9月，公安部天津消防研究所会同杭州安士城消防器材有限公司、杭州新纪元消防科技有限公司、杭州美邦冷焰理火有限公司、上海冠丞金能源科技有限公司，在杭州成功开展了大型油浸变压器泡沫喷雾系统试验研究，取得了系统设计所需的成果。
面积不大于200m2的非水溶性液体室内场所，主要指燃油锅炉房、油泵房、小型车库、可燃液体阀门控制室等小型场所。
7．1．3 本条参照了NFPA 16《泡沫—水喷淋与泡沫—水喷雾系统安装标准》等相关标准，同时兼顾现行国家标准《自动喷水灭火系统设计规范》GB 50084对持续喷水时间的规定。

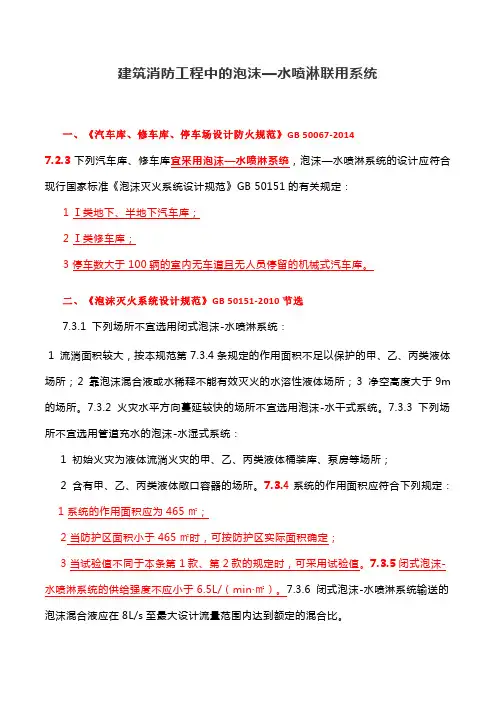

建筑消防工程中的泡沫—水喷淋联用系统
建筑消防工程中的泡沫—水喷淋联用系统一、《汽车库、修车库、停车场设计防火规范》GB 50067-20147.2.3下列汽车库、修车库宜采用泡沫—水喷淋系统，泡沫—水喷淋系统的设计应符合现行国家标准《泡沫灭火系统设计规范》GB 50151的有关规定：1 Ⅰ类地下、半地下汽车库；2 Ⅰ类修车库；3 停车数大于100辆的室内无车道且无人员停留的机械式汽车库。
二、《泡沫灭火系统设计规范》GB 50151-2010节选7.3.1 下列场所不宜选用闭式泡沫-水喷淋系统：1 流淌面积较大，按本规范第7.3.4条规定的作用面积不足以保护的甲、乙、丙类液体场所；2 靠泡沫混合液或水稀释不能有效灭火的水溶性液体场所；3 净空高度大于9m 的场所。
7.3.2 火灾水平方向蔓延较快的场所不宜选用泡沫-水干式系统。
7.3.3 下列场所不宜选用管道充水的泡沫-水湿式系统：1 初始火灾为液体流淌火灾的甲、乙、丙类液体桶装库、泵房等场所；2 含有甲、乙、丙类液体敞口容器的场所。
7.3.4系统的作用面积应符合下列规定：泡沫混合液应在8L/s至最大设计流量范围内达到额定的混合比。
7.3.7 喷头的选用应符合下列规定：2 当喷头设置在屋顶时，其公称动作温度应为121℃～149℃；3 当喷头设置在保护场所的中间层面时，其公称动作温度应为57℃～79℃；当保护场所的环境温度较高时，其公称动作温度宜高于环境最高温度30℃。
7.3.8 喷头的设置应符合下列规定：1 任意四个相邻喷头组成的四边形保护面积内的平均供给强度不应小于设计供给强度，且不宜大于设计供给强度的1.2倍；2 喷头周围不应有影响泡沫喷洒的障碍物；1 当系统管道充注泡沫预混液时，其管道及管件应耐泡沫预混液腐蚀，且不应影响泡沫预混液的性能；2 充注泡沫预混液系统的环境温度宜为5℃～40℃；4 充水系统的环境温度应为4℃～70℃。
7.3.10 泡沫-水预作用系统与泡沫-水干式系统的管道冲水时间不宜大于1min。
泡沫灭火系统简单介绍
管线负压式泡沫比例混合器
管线负压式泡沫比例混合器
2、压力式泡沫比例混合装置 （图3-40）
压力式泡沫比例混合装置 是泡沫灭火系统中的重要设备， 其作用是提供一定混合比的泡 沫混合液，供末端喷射设备： 泡沫产生器、泡沫喷头、泡沫 枪、泡沫炮等喷射设备喷射空 气泡沫实施灭火使用。
3、平衡式泡沫比例混合装置 （图3-41）
泡沫灭火系统简单介绍
一、泡沫灭火系统的组成与灭火机理
泡沫灭火系统主要由消防水泵、消防水源、泡沫灭火剂储存装置、泡沫比例混合装置、泡沫产生 装置及管道等组成。它是通过泡沫比例混合器将泡沫灭火剂与水按比例混合成泡沫混合液，再经泡沫 产生装置形成空气泡沫后施放到着火对象上实施灭火的系统。
泡沫灭火系统按泡沫产生倍数的不同，分为高、中、低倍数三种系统。低倍数泡沫系统的主要灭 火机理是通过泡沫层的覆盖、冷却和窒息等作用，实现扑灭火灾的目的。高倍数泡沫系统的主要灭火 机理是通过密集状态的大量高倍数泡沫封闭火灾区域，以淹没和覆盖的共同作用阻断新空气的流入达 到窒息灭火。中倍数泡沫系统的灭火机理，取决于其发泡倍数和使用方法。当以较低的倍数用于扑救 甲、乙、丙类液体流淌火灾时，其灭火机理与低倍数泡沫相同。当以较高的倍数用于全淹没方式灭火 时，其灭火机理与高倍数泡沫相同。
平衡式泡沫比例混合装置是向 泡沫消防系统提供泡沫混合液的新 型泡沫灭火装置，其泡沫液可在系 统工作过程中进行补充，能连续向 系统供给泡沫混合液，极大地提高 系统的灭火能力，更好地满足现代 大型泡沫消防工程的需求。
（二）泡沫产生设备
1、泡沫产生器（图3-42）
泡沫产生器是用于泡沫灭火 系统，以液上喷射方式产生和喷 射泡沫的灭火设备。产生器固定 安装在油罐上，将泡沫喷洒到燃 烧液体表面，形成泡沫层，隔绝 空气，吸收热量，从而扑灭火灾。
泡沫喷淋灭火系统施工方案
闭式泡沫----水喷淋灭火系统Closed foam water spray fire extinguishing system1. 闭式泡沫--水喷淋灭火系统是属于自动喷水--泡沫联用灭火系统中的一种类型。
它是在原有的湿式自动水喷淋灭火系统基础上增加了泡沫液供给装置，既可以喷水，又可以喷泡沫。
由于泡沫与火焰相遇时能够产生封闭效应、冷却效应、蒸汽效应等几种灭火效应的综合作用，故具有良好的灭火效能。
该灭火系统采用水成膜泡沫灭火剂或成膜氟蛋白泡沫灭火剂。
这种泡沫灭火剂在易燃液体的表面形成一种水成膜作为屏障而隔绝空气和氧气，并有能力抑制易燃液体的表面蒸发气体，因而提高了灭火效果，可以防止火灾复燃。
水喷淋系统因为增加了泡沫灭火剂，其灭火效果更好，节省了灭火用水，应用在缺水地区更有意义。
闭式泡沫--水喷淋灭火系统是更高级的自动水喷淋灭火系统，可以完全代替普通的自动水喷淋灭火系统，其灭火效果更好。
The closed foam water spray fire extinguishing system is one of the types of automatic water spray fire extinguishing system. On the basis of the original wet automatic water sprinkler system, it has added a foam liquid supply device, which can both spray and spray foam. Because of the comprehensive effects of several extinguishing effects such as blocking effect, cooling effect and steam effect when foam meets flame, it has good fire extinguishing efficiency. The fire extinguishing system adopts AFFF or fffp foam extinguishing agent. This kind of foam extinguishing agent in the surface of flammable liquids to form a water film as a barrier and cut off the air and oxygen gas, surface evaporation and suppress the flammable liquid capacity, thereby enhancing the fire extinguishing effect, can prevent the resurgence of. Because of the increase of foam extinguishing agent, the water spray system has better fire extinguishing effect and save the water for fire extinguishing. It is more meaningful in the area of water shortage. The closed foam water spray fire extinguishing system is a more advanced automatic water spray fire extinguishing system, which can completely replace the ordinary automatic water spray fire extinguishing system, and its fire extinguishing effect is better.2. 闭式泡沫----水喷淋灭火系统广泛用于地下汽车库以及存在较多可燃液体的场所。
闭式泡沫-水喷淋系统在大型地下汽车库中的应用
闭式泡沫 -水喷淋系统在大型地下汽车库中的应用0 引言大型地下汽车库一旦发生火灾扑救难度大,《汽车库、修车库、停车场设计防火规范》GB50067-2014规定I类地下、半地下汽车库宜采用泡沫-水喷淋系统。
泡沫-水喷淋系统对于扑救汽车库火灾灭火效率更高且灭火后难以复燃，具有比自动喷水灭火系统更好的效果。
1 系统介绍泡沫-水喷淋系统是由喷头、报警阀组、水流报警装置等组件，以及管道、泡沫液与水供给设施组成。
它具有三种功能：一是灭火功能；二是预防作用，在有B类易燃液体火灾时，可以预防因易燃液体的沸溢或溢流而把火灾引到邻近区域；三是控制和暴露防护，在不能扑灭火灾时，减少热量的传递，使暴露在火灾中的其它物质不至受损。
闭式泡沫-水喷淋系统是采用闭式洒水喷头的泡沫-水喷淋系统，也是现在大型地下汽车库使用最为广泛的一种泡沫-水喷淋系统，包括泡沫-水预作用系统、泡沫-水干式系统和泡沫-水湿式系统。
本文结合工程实例，就最为常见的泡沫-水湿式系统设计中应注意的问题进行探讨。
为方便起见，下文将《泡沫灭火系统设计规范》GB50151-2010简称为“泡规”，《自动喷水灭火系统设计规范》GB50084-2017简称为“喷规”。
1.1 基本要求泡沫-水湿式系统的设计可以参照“泡规”和“喷规”中有关设置场所、设计原则和系统选型等相关规定。
其可以应用于环境温度不低于4℃且不高于70℃的I类即停车数量超过300辆或建筑面积大于10000㎡的地下、半地下汽车库。
1.2 基本组件泡沫-水湿式系统一般由普通闭式喷头、湿式报警阀组、水流报警装置、泡沫贮存罐、泡沫比例混合器等组件，以及管道、泡沫液与水供给设施组成。
其主要工作原理参见图1。
图1 闭式泡沫-水喷淋系统工作原理图1.2.1泡沫灭火剂泡沫-水喷淋系统应采用低倍数泡沫灭火剂（发泡倍数不大于20倍）。
当采用非吸气型喷头时应选用水成膜或成膜氟蛋白泡沫液，对于泡沫-水湿式系统因为采用普通闭式喷头，一般选用水成膜泡沫液。
泡沫灭火系统的组成和分类
泡沫灭火系统的组成和分类泡沫灭火系统由于其保护对象储存或生产使用的甲、乙、丙类液体的特性或储罐形式的特殊要求，其分类有多种形式，但其系统组成大致是相同的。
一、系统的组成泡沫灭火系统一般由泡沫液、泡沫消防水泵、泡沫混合液泵、泡沫液泵、泡沫比例混合器（装置）、泡沫液压力储罐、泡沫产生装置、火灾探测与启动控制装置、控制阀门及管道等系统组件组成。
二、系统的分类（一）按喷射方式分为液上喷射、液下喷射、半液下喷射1.液上喷射系统泡沫从液面上喷入被保护储罐内的灭火系统，与液下喷射灭火系统相比较，如图3-7-2、图3-7-3所示。
这种系统有泡沫不易受油的污染，可以使用廉价的普通蛋白泡沫等优点。
它有固定式、半固定式、移动式三种应用形式。
图3-7-2固定式液上喷射泡沫灭火系统（压力式）图3-7-3固定式液上喷射泡沫灭火系统（环泵式）2.液下喷射系统泡沫从液面下喷入被保护储罐内的灭火系统。
泡沫在注入液体燃烧层下部之后，上升至液体表面并扩散开，形成一个泡沫层的灭火系统，如图3-7-4、图3-7-5所示。
液下用的泡沫液必须是氟蛋白泡沫灭火液或是水成膜泡沫液。
该系统通常设计为固定式和半固定式两种。
图3-7-4固定式液下喷射泡沫灭火系统（压力式）图3-7-5固定式液下喷射泡沫灭火系统（环泵式）3.半液下喷射系统泡沫从储罐底部注入，并通过软管浮升到液体燃料表面进行灭火的泡沫灭火系统，如图3-7-6所示。
图3-7-6半液下喷射泡沫灭火系统（二）按系统结构分为固定式、半固定式和移动式1.固定式系统由固定的泡沫消防泵、泡沫比例混合器、泡沫产（发）生装置和管道等组成的灭火系统。
2.半固定式系统由固定的泡沫产（发）生装置及部分连接管道，泡沫消防车或机动泵，用水带连接组成的灭火系统。
3.移动式系统由消防车或机动消防泵、泡沫比例混合器、移动式泡沫产（发）生装置，用水带临时连接组成的灭火系统。
（三）按发泡倍数分为低倍数泡沫灭火系统、中倍数泡沫灭火系统、高倍数泡沫灭火系统1.低倍数泡沫灭火系统低倍数泡沫灭火系统是指发泡倍数小于20的泡沫灭火系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谢谢大家！
泡沫-水喷淋灭火系统
泡沫-水喷淋灭火系统介绍
• 泡沫-水喷淋灭火系统，即在传统自动喷淋灭火系统中配置可供泡 沫混合液的设备。组成既可喷水又可喷泡沫的固定灭火系统。
• 泡沫-水喷淋灭火系统有别于一般的自动喷水灭火系统和传统意义 上的泡沫喷淋系统，集自动喷水和泡沫喷淋系统于一体，在性能 上弥补了自动喷水灭火系统的不足，加强了扑救B类火灾的能力， 对地下活动场所是一种经济、肆零零零叄贰伍壹壹玖。有效的固 定式自动灭火系统。与自动喷水灭火系统相同，泡沫-水喷淋灭火 系统也分为开式系统和闭式系统。
泡沫-水喷淋灭火系统介绍
• 泡沫-水喷淋灭火系统与湿式自动喷水灭火系统相似，采用闭式洒水喷 头，火灾初期：喷头破裂，喷水降温控火；灭火阶段：喷洒泡沫，降 低燃体表面温度、隔绝空气中的氧，防止受热油类产生易燃气化物； 结束阶段：维持传统自动喷水灭火系统的功能，继续喷水冷却，防止 复燃，直至火灾完全扑灭。湿式泡沫-水喷淋联用灭火系统由传统的湿 式自动喷水灭火系统与压力贮罐式泡沫比例混合装置组合而成。系统 管网和压力贮罐式泡沫比例混合装置的夹层内平时充满压力水，当火 灾发生时，温度升高，位于着火区域上方的闭式洒水喷头破裂喷水。 区域水流指示器动作并向消防控制中心报警显示着火区域；
泡沫-水喷淋灭火系统介绍
• 开式系统与传统意义上的泡沫喷淋系统相同，采用的喷头形式有 吸气式和非吸气式两大类，吸气式喷头是一种专用的泡沫喷头， 其额定工作压力较高，一般为0．3MPa，所以该系统在使用时需 要较高的供水压力；非吸气式喷头可采用现有的开式洒水喷头或 水雾喷头代替，其额定工作压力相对较低。但无论采用哪种喷头பைடு நூலகம் 作为一种开式系统都需要较大的泡沫液的用量和消防水量，经济 性较差，只适用于火灾危险性大、火灾蔓延速度快的重要地下活 动场所。
泡沫-水喷淋灭火系统介绍
• 泡沫-水喷淋灭火系统，在不改变传统自动喷水灭火系统结构的基础 上增加了对易燃、可燃液体火灾的灭火、控火能力，加强了对固体火 灾的灭火效果，是一种安全可靠、经济实用的新型灭火系统。与传统 的水喷淋灭火系统比较，大大提高了地下活动场所消防的可靠性、安 全性，也特别适合对原有地下活动场所的闭式水喷淋系统的改造，是 地下活动场所固定灭火系统的一种理想选择。泡沫-水喷淋灭火系统 毕竟只是对自动喷水灭火系统的一种改良和补救。所以，泡沫-水喷 淋联用灭火系统一般在地下活动场所，具有外部消防救援能力推荐使 用。
泡沫-水喷淋灭火系统介绍
• 湿式报警阀在水压变化下开启，水力警铃动作而自动报警，同时压 力开关动作，将火灾信号传送至灭火控制器。灭火控制器发出电信 号，首先打开压力贮罐式泡沫比例混合装置进水口上的电磁阀。同 时启动消防水泵。当消防水流经压力贮罐式泡沫比例混合装置时， 吸入泡沫液，形成3或6的泡沫混合液。通过洒水喷头向着火区域喷 洒泡沫。当火灾扑灭，到达泡沫喷洒设定时问时，灭火控制器切断 压力贮罐式泡沫比例混合装置进水口上的电磁阀电源，电磁阀关闭， 泡沫液停止供应，洒水喷头继续向着火区域喷水，冷却防止复燃和 冲洗管道
