矿山测量方案
矿山法测量方案范文
矿山法测量方案范文以下是一个关于矿山法测量方案的范文，大约1200字长：一、前言矿山法测量是指在矿山开工前和开工后进行的，以保护资源、确保矿山安全和监管计量为目的的测量工作。
它主要包括资源储量测量、矿井及井下巷道测量和开采工作测量等内容。
本方案旨在制定矿山法测量的具体实施方案，以确保测量工作的准确性和可靠性。
二、资源储量测量1.调查范围对矿山中的矿石、矿渣、尾砂等资源进行测量，以确定其储量和品位。
其中，矿石的储量测量应根据国家有关规定进行，并且应与资源开发和矿山规划相适应。
2.测量方法（1）采集样品：根据矿石储量测量要求，在矿山开工前应进行样品采集工作，样品应代表整个矿体或矿床的性质和分布。
样品的采集应遵循规定的方法，并使用专业设备进行采集和封存。
（2）实地测量：根据样品的分布情况，结合矿山地质特点，选择合适的测量方法，例如剖面测量、方向倾角测量等。
测量应进行采样分析，以确保储量测量的准确性。
（3）数据处理：将实地测量得到的数据进行整理和处理，绘制储量分布图、矿体模型等。
同时，应制定储量计算的方法和模型，以确保储量测量的可靠性。
三、矿井及井下巷道测量1.前期测量在矿山开工前，应对矿区进行测量，确保矿井及井下巷道的位置、形状和尺寸准确无误。
测量内容包括矿井口位置、矿井开工位置、井下巷道的位置、形状和尺寸等。
2.中期测量在矿山开工后，应对矿井及井下巷道进行定期测量，以确保其位置和尺寸的稳定性。
测量周期一般以月为单位，具体时间根据矿山的实际情况确定。
3.测量方法（1）大地测量：根据矿井及井下巷道的位置和尺寸要求，使用大地测量仪器和设备进行测量。
如三角测量、高程测量等。
（2）光学测量：使用光学测量仪器进行测量，如全站仪、细碟测量仪等。
测量要求能满足矿井及井下巷道的准确测量。
（3）数学建模：对所得数据进行整理和处理，并使用数学建模的方法，绘制矿井及井下巷道的平面图、剖面图等，以便后续工作的参考。
四、开采工作测量1.前期测量在矿山开采前，应调查矿区内的地质、水文和环境等情况，以制定切割、爆破和运输等工作的具体方案。
矿山测绘项目技术服务方案

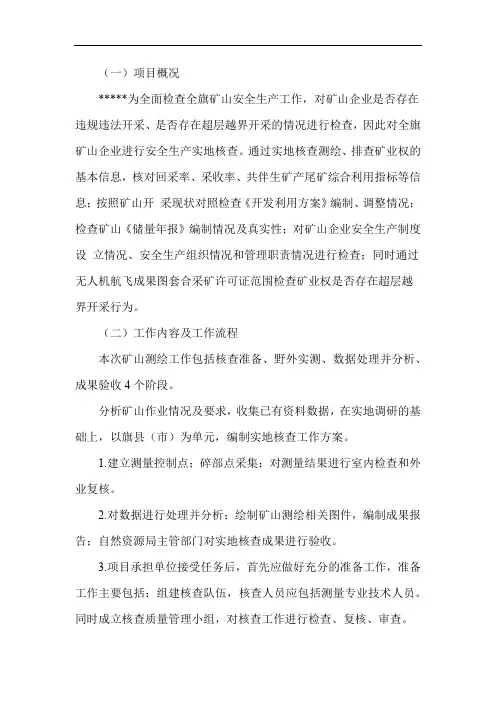

（一）项目概况*****为全面检查全旗矿山安全生产工作，对矿山企业是否存在违规违法开采、是否存在超层越界开采的情况进行检查，因此对全旗矿山企业进行安全生产实地核查。
通过实地核查测绘、排查矿业权的基本信息，核对回采率、采收率、共伴生矿产尾矿综合利用指标等信息；按照矿山开采现状对照检查《开发利用方案》编制、调整情况；检查矿山《储量年报》编制情况及真实性；对矿山企业安全生产制度设立情况、安全生产组织情况和管理职责情况进行检查；同时通过无人机航飞成果图套合采矿许可证范围检查矿业权是否存在超层越界开采行为。
（二）工作内容及工作流程本次矿山测绘工作包括核查准备、野外实测、数据处理并分析、成果验收4个阶段。
分析矿山作业情况及要求，收集已有资料数据，在实地调研的基础上，以旗县（市）为单元，编制实地核查工作方案。
1.建立测量控制点；碎部点采集；对测量结果进行室内检查和外业复核。
2.对数据进行处理并分析；绘制矿山测绘相关图件，编制成果报告；自然资源局主管部门对实地核查成果进行验收。
3.项目承担单位接受任务后，首先应做好充分的准备工作，准备工作主要包括：组建核查队伍，核查人员应包括测量专业技术人员。
同时成立核查质量管理小组，对核查工作进行检查、复核、审查。
4.在自然资源部门收集矿业权核查范围内的矿山基础数据、地质图件；收集矿区测绘资料，包括矿区控制点分布及坐标值等。
核查承担单位组织专业人员对矿山进行实地踏勘，了解矿山实际情况，分析确定实地核查有关的工作程度。
5.通过询问矿业权人、现场查看资料等方式，对矿山核查数据项进行逐一实测。
基础控制测量：利用国家测绘总局编绘的1：5万地形图，收集附近国家三等以上三角点3个，采用全球卫星定位系统上海华测GPS 网络RTK实地测量控制点点位，求解当地四参数，检核一个已知控制点对比精度，精度满足现行行业规范要求后，进行作业。
实地测量：使用当地四参数，采用南方RTK直接测量矿业权人的露天采场、工业广场及其他附属设施，房屋测量采用RTK布设图根点结合全站仪测量碎部点，在用测距仪检核精度，其工程及质量满足工程测量规范要求。
矿界测量实施方案
矿界测量实施方案一、前言。
矿业测量是矿山开发和生产中不可或缺的一环，它对矿山的规划、设计、开采和管理起着至关重要的作用。
因此，建立科学、合理的矿界测量实施方案对于矿山的可持续发展具有重要意义。
二、矿界测量的重要性。
1. 确保矿山开发的合理性和安全性。
矿界测量能够准确勘测矿山的边界和地质构造，为矿山的规划和设计提供准确的基础数据，确保矿山开发的合理性和安全性。
2. 保障矿山资源的合理利用。
通过矿界测量，可以准确界定矿山的矿产资源储量和分布，为矿产资源的合理开采和利用提供科学依据。
3. 提高矿山管理的科学化和精细化水平。
矿界测量为矿山管理和监测提供了可靠的数据支撑，有助于提高矿山管理的科学化和精细化水平，降低矿山生产和经营的风险。
三、矿界测量实施方案的制定。
1. 确定测量目标。
在制定矿界测量实施方案之前，首先需要明确测量的目标和任务，包括矿山边界的测定、矿产资源的储量评估、矿山地质构造的勘测等内容。
2. 选择测量方法和技术。
根据矿山的具体情况和测量的目标，选择适合的测量方法和技术，包括地面测量、航空摄影测量、卫星定位测量等，确保测量数据的准确性和可靠性。
3. 制定测量方案和计划。
根据测量目标和选择的测量方法，制定详细的测量方案和计划，包括测量的时间、地点、人员配置、测量设备和工具的准备等内容。
4. 实施测量和数据处理。
按照制定的测量方案和计划，组织专业的测量团队进行测量工作，并对测量数据进行及时、准确的处理和分析，确保测量结果的科学性和可靠性。
四、矿界测量实施方案的质量控制。
1. 严格执行测量标准和规范。
在测量过程中，严格执行国家和地方相关的测量标准和规范，确保测量工作的科学性和规范性。
2. 加强测量数据的质量监控。
对测量数据进行严格的质量监控和评估，及时发现和纠正数据误差，保证测量数据的准确性和可靠性。
3. 加强测量人员的培训和管理。
加强对测量人员的培训和管理，提高他们的专业水平和责任意识，确保测量工作的质量和效率。
云南矿山测量施工方案
云南矿山测量施工方案1. 引言矿山工程是一项复杂而高风险的工程，而测量是矿山工程中不可或缺的环节。
测量施工方案的制定对于保证工程质量和工期的顺利进行至关重要。
本文档旨在提出一种适用于云南矿山测量施工的方案，以确保测量工作的准确性、高效性和安全性。
2. 工程概述该矿山工程位于云南省，涉及开采一座矿山并建设相应的矿井和配套设施。
工程总面积约为X平方公里，包括开挖、支护、透水防治、排水与通风、矿山灾害防治等工作。
3. 目标和要求测量施工的主要目标是确保工程的准确性和合规性，同时保证工期的严格控制。
具体要求如下： - 测量精度达到X毫米； - 所有测量数据必须经过核验和校验，确保其准确性和可靠性； - 测量施工过程中要遵守相关法律法规，确保施工安全。
4. 测量设备为了满足上述目标和要求，以下是我们推荐的测量设备： - GNSS接收器：用于获取全球定位系统信号，实现点位精确定位； - 建筑全站仪：用于测量矿山建筑物和设施的各个坐标点的位置和高度； - 激光扫描仪：用于对矿山洞口、开挖面等进行三维扫描和测量； - 激光测距仪：用于测量矿山内部空间的尺寸和距离； - 测量控制软件：用于数据处理、计算和分析。
5. 测量方法为了保证测量的准确性和高效性，我们将采用以下测量方法： - GNSS定位：使用GNSS接收器对矿山各个关键点进行定位，确保点位坐标的准确性； - 三角高程测量法：使用建筑全站仪通过三角测量法测量各个点的高程，精确计算矿山建筑物的位置和高度； - 激光扫描仪测量：使用激光扫描仪对矿山洞口、开挖面等进行三维扫描和测量，获取其精确的几何形状和物理属性； - 激光测距仪测量：使用激光测距仪对矿山内部空间的尺寸和距离进行测量，如隧道尺寸等。
6. 测量流程为了确保测量工作的顺利进行，我们将制定以下的测量流程： 1. 准备工作：购买并检查测量设备的状态，确保其正常工作。
同时，对测量区域进行勘测，并标记出关键测量点。
地下矿山测绘方案
地下矿山测绘方案1. 引言地下矿山测绘是矿山开采过程中的重要任务，它为矿山规划和生产提供基础数据支持。
本文档将介绍地下矿山测绘方案，包括测图方法、测量仪器、测量过程和数据处理等内容。
2. 测图方法2.1 三角测量法三角测量法是地下矿山测绘中常用的方法之一。
它利用三角形的合同性原理，通过测量边长和角度，计算出地下矿山各个点之间的距离和方位角。
三角测量法准确度较高，适用于中小尺度的地下矿山测绘。
2.2 径向测量法径向测量法适用于大规模地下矿山测绘。
该方法利用测量仪器辐射状地向各个目标点测量距离和方位角，然后通过三角法计算出各个点之间的距离和方位角。
径向测量法相对于三角测量法，具有测量范围大、速度快的优势。
3. 测量仪器3.1 全站仪全站仪是地下矿山测绘中常用的测量仪器之一。
它具有测量距离、方位角和高程的功能，可以实现目标点的全方位测量。
全站仪通过激光技术或电磁波技术测量，具有测量精度高、操作简便等优点，适用于各种地下矿山测绘任务。
3.2 GNSS接收机GNSS接收机是一种基于全球导航卫星系统的测量仪器，它可以通过接收卫星信号，计算出目标点的位置坐标。
GNSS接收机主要用于测量地下矿山中的较大区域或开口区域，具有覆盖范围广、测量速度快的特点。
4. 测量过程地下矿山测绘的测量过程包括前期准备、实地测量和数据处理等阶段。
4.1 前期准备前期准备包括确定测绘任务的范围、准备测量仪器和相关材料、设计测量路线和站点等工作。
在确定测量任务范围时，需要考虑矿山的结构特点和测绘的目的，合理规划测量路线和站点，以确保测量结果的准确性。
4.2 实地测量实地测量是地下矿山测绘的核心环节。
在实地测量过程中，需要按照预先设计的测量路线和站点，使用测量仪器进行距离和方位角的测量。
测量过程中需要注意测量仪器的使用方法和操作规范，以确保测量结果的准确性。
4.3 数据处理数据处理是地下矿山测绘的最后一个环节。
在数据处理过程中，需要对测量得到的距离和方位角进行计算和校正，以得到目标点的准确位置坐标。
矿山法测量方案
矿山法测量方案概要：本文将介绍一种适用于矿山工程的测量方案。
通过准确测量矿山区域的地形和地下信息，可以为设计和规划提供有效的数据支持，同时也可用于保障工程的安全性和可持续性。
引言：矿山工程涉及大规模开采和开发地下资源，对于矿山区域的准确测量尤为重要。
矿山法测量方案通过采用一系列测量技术和工具，包括全站仪、卫星定位系统（GPS）和激光扫描仪等，来获取地形和地下空间的数据，为矿山工程提供准确的测量结果。
测量步骤：1. 前期准备：在进行测量之前，需要对测量区域进行充分的准备工作。
包括确定最佳的测量方法和工具、选择适当的控制点，以及建立测量基准等。
2. 全站仪测量：全站仪是一种高精度的测量仪器，可用于测量地形、地点、地下结构等。
通过在不同位置设置全站仪，获取各个位置的坐标和高程数据，并进行连线处理，可以得到整个测量区域的三维模型。
3. GPS测量：卫星定位系统（GPS）是一种用于测量地球上点位坐标的技术。
该技术通过接收来自卫星的信号，计算接收器的精确位置。
在矿山测量中，GPS可用于获取大面积地区的位置信息，包括采矿点、工作面等。
4. 激光扫描仪测量：激光扫描仪是一种高精度的测距设备，可用于获取地面和地下结构的点云数据。
通过将激光束扫描到测量区域，可获取数以百万计的测量点，进而构建精细的地形和地下模型。
实施与应用：1. 设计和规划：通过矿山法测量方案获得的准确数据，可以为矿山工程的设计和规划提供重要参考。
工程师可以利用测量结果来确定最佳的开采方案、设计工程结构，并进行可行性分析。
2. 安全和风险评估：矿山测量可用于评估矿山工程的安全性和风险。
通过测量地下空间和地质条件，可以对可能的地质风险进行预测，并采取相应的安全措施，保障工程的稳定运行。
3. 环境保护：矿山法测量也可用于矿区环境的保护和管理。
通过对矿山区域的测量和监测，可以掌握矿山开发对周围环境的影响，以及采取相应的环保措施，减少对生态环境的破坏。
4. 可持续发展：准确测量可以提供实时和精细的数据支持，帮助管理者进行矿山开发的可持续规划。
矿山测量技术与测量方法
矿 山 测 量 技 术
第一节 井下平面控制测量
井下平面测量包括:
矿 井下平面控制测量和采区测量。 山 一、概述
1、目的：建立井下平面测量的控制，作为测绘
测 和标定井下巷道、硐室、回采工作面等的平面 位置的基础，也能满足一般贯通测量的要求。
量 技 2、特点：井下平面控制测量只能以矿井联系测
量测得的井底车场内的已知点和已知边作为导
技 级两种。采区控制导线也包括15″级
术 和30″级两种。
第一节 井下平面控制测量
二、井下经纬仪导线的外业
矿 1、导线点的选设 井下导线点分为永久点和临时点两种。永久点应设
山 在碹顶上或巷道顶(底)板的稳定岩石中。临时点可选设 在顶板岩石中或牢固的棚梁上。
测 2、水平角的观测 经纬仪需标有镜上中心，以便于点下对中。
数据可通过电子手簿与计
技 算机进行通讯等优点使其 术 在矿山测量中得到了广泛
的应用。
矿山测量常用仪器
矿 二、电子经纬仪 山 电子经纬仪相对于传
统的光学经纬仪而言，在
测 读数方面以数字形式提供 量 测量成果，其操作简便、 技 性能稳定，避免了人为操
作的误差，大大提高了读
术 数精度。
矿山测量常用仪器
个以上时，采用方向观测法测角。在测量水平角
技 时，为了将导线边的倾斜距离换算成水平距离， 术 还应同时观测导线边的倾角。当各项限差符合表
中的规定时，方可迁往下一个测站。
井下经纬仪（全站仪）安置方法
矿 山 测 量 技 术
矿山测量人员应具备知识
第一，必须全方面掌掘测量方面的知识，这是最基本
矿 的。这方面的知识有地形图测绘、矿区控制测量及 山 GPs卫星定位技术、测量误差及平差、矿山测量及矿
矿山工程测量方案
矿山工程测量方案1. 引言本文档旨在提供一份矿山工程测量方案，以确保矿山工程的测量工作能够准确、高效地进行。
该方案涵盖了矿山工程测量的目的、测量方法和工具、质量控制等方面的内容。
2. 目的矿山工程测量的主要目的是获取准确的地面数据和图像，以支持设计和施工工作。
通过测量，可以获取矿山地形、土壤特征、水文情况等重要参数，为矿山开采和工程建设提供基础数据。
3. 测量方法和工具3.1 高程测量高程测量是矿山工程测量的重要内容之一。
常用的测高方法包括水准测量和全站仪测量。
水准测量适用于平坦地区，全站仪测量适用于复杂地形。
根据实际需要，选择合适的测量方法进行高程测量。
3.2 水平测量水平测量用于确定测区内各点之间的相对位置。
常用的水平测量方法包括全站仪测量和电子测距仪测量。
在选择测量方法时，需考虑测区的大小、精度要求和工作环境等因素。
3.3 墙体测量墙体测量主要用于矿山工程施工中的建筑物或结构物测量。
常用的墙体测量方法包括全站仪测量和激光测距仪测量。
选择合适的测量方法和工具可以提高测量的准确性和效率。
4. 质量控制为确保测量结果的准确性和可靠性，需要进行严格的质量控制。
在测量过程中，应遵循以下原则：- 对测量工具进行校准，确保其准确性；- 采用适当的控制点和参照点，进行测量数据的校正和验证；- 进行误差分析，及时调整测量方法和工具，排除误差的影响；- 对测量结果进行验证和比对，确保其与实际情况一致。
5. 结论本文档提供了一份矿山工程测量方案，内容包括测量目的、测量方法和工具、质量控制等方面。
通过按照该方案进行测量工作，可以提高矿山工程测量的准确性和效率，为矿山开采和工程施工提供可靠的数据支持。
矿山测量技术服务方案
矿山测量技术服务方案矿山测量技术服务方案一、项目背景和目标矿山测量是矿山开发和运营过程中的重要技术支持，通过对地形、岩体、开采场地的测量，可以提供准确可靠的数据支持，对于矿山规划、设计、开采、安全和环境管理等方面都具有重要意义。
本方案旨在提供全面细致的矿山测量技术服务，帮助矿山企业提高生产效益和安全管理水平。
二、服务内容1. 地形测量服务通过使用先进的测量设备和技术手段，对矿山及周边地域的地形进行测量和分析，包括建筑物、道路、桥梁、山体、河流等地貌要素的测量，制作出详细的地形图和三维地形模型。
2. 岩体测量服务通过使用高精度的测量设备和技术手段，对矿山岩体进行测量和分析，包括块状体、节理、断层等岩体结构特征的测量，提供岩体力学参数和稳定性评价等数据支持。
3. 开采场地测量服务通过使用全站仪、导向仪、GPS等现代化测量设备和技术手段，对矿山开采场地进行测量和分析，包括矿井、巷道、坑口、辅助设施等的测量，提供开采场地布局和开采工艺设计的基础数据。
4. 安全监测服务通过使用自动监测仪器和传感器等设备，对矿山的地质灾害、岩体位移、变形、应力等进行实时监测，提供及时准确的监测数据和预警信息，为矿山安全管理提供技术支持。
5. 环境监测服务通过使用环境监测仪器和技术手段，对矿山周边的环境因素进行测量和分析，包括水质、大气、噪音、尘埃等环境因素的测量，提供环境监测数据和评价报告，为企业环境管理提供技术支持。
6. 数据处理和分析服务针对测量数据进行整理、处理和分析，利用专业的软件和算法，将测量数据转化为可视化的图形和报告，为矿山企业的决策和管理提供可靠的数据支持。
三、服务流程1. 需求确认：与矿山企业进行沟通，了解具体的测量需求和目标。
2. 测量计划制定：根据矿山的实际情况，制定详细的测量方案和计划，包括测量方法、设备选型、工期安排等。
3. 测量实施：按照测量计划，组织测量人员和设备进行实地测量工作，保证测量数据的准确性和可靠性。
矿山测量技术中的矿区地形测量和矿石储量计算方法和技巧
矿山测量技术中的矿区地形测量和矿石储量计算方法和技巧矿山测量技术在矿区地形测量和矿石储量计算中发挥着重要的作用。
矿山地形的准确测量能够提供给矿山规划、开采和管理决策的科学依据，而矿石储量的计算则直接关系到矿山的经济效益和资源利用率。
本文将探讨一些常用的矿区地形测量方法和矿石储量计算技巧，旨在为矿山测量工作提供一些参考。
一、矿区地形测量方法1. 三角测量法三角测量法是一种常用的矿区地形测量方法。
通过测量矿山内外的控制点，根据三角形的一些基本性质，利用三角形的边长和角度关系来确定未知点的坐标。
这种方法适用于测量矿山的地势、坡度等参数，能够提供矿山地形的立体图。
2. 高程测量方法高程测量是矿山地形测量中重要的内容之一。
在传统测量中，常用的高程测量方法包括水准测量和三角高程测量。
水准测量是通过测量水平线上的高差来确定高程值的方法，而三角高程测量则是利用三角形的性质和高程变化的规律，根据角度和距离关系来计算高程值。
3. 激光雷达测量法近年来，随着激光雷达测量技术的发展，激光雷达在矿区地形测量中得到了广泛应用。
激光雷达测量具有高精度、高效率和自动化等特点，能够实现对矿山地形的全面、快速、高精度的测量。
通过激光雷达测量可以获取矿山地形的三维模型，为矿山规划和开采提供精确的地形数据。
二、矿石储量计算方法和技巧1. 物理计算方法物理计算方法是一种常用的矿石储量计算方法。
该方法通常通过测量和设计矿石体积、密度等物理参数，并结合矿石的品位，计算矿石的储量。
物理计算方法相对简单易行，适用于矿山的小规模开采和储量估算。
2. 数学模型方法数学模型方法是一种较为复杂的矿石储量计算方法。
该方法通过建立数学模型，将矿石储量与开采参数、地质特征等因素相结合，利用数学计算方法进行储量估算。
数学模型方法更加科学和精确，适用于矿山的大规模开采和储量评估。
3. 统计学方法统计学方法是一种基于统计学理论和方法的矿石储量计算方法。
该方法通过对矿石样本的采集和分析，推断整个矿床的储量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国矿业大学（北京）地球科学与测绘工程学院本科生实习评阅书测量学实习（暑假）报告一、实习目的和要求数字测图原理与方法是测绘工程专业的主要基础课之一，又是一门实践性很强的课程，为进一步巩固和深化课堂教学内容，培养学生运用所学测量学基本理论和基本技能解决实际问题的能力，加强基本功训练和测量工程师素质的培养，培养学生吃苦耐劳、团结协作的集体精神，根据教学计划安排，于2012年7月7日～7月21日安排为期3周的集中教学实习，其目的与要求为：（1）熟练掌握常用测量仪器（水准仪、经纬仪、全站仪）的使用方法。
（2）掌握图根导线测量、交会测量，三、四等水准测量的观测方法和计算方法。
（3）了解经纬仪测图的基本方法和测图过程。
（4）掌握数字测图的基本要求和成图过程，掌握大比例尺数字测图方法和数字成图软件的使用。
二、实习任务1. 图根控制测量（观测和计算）；2. 1:500常规地形测图；3. 地形图数字化。
三、实习仪器全站仪一台，脚架三个，单棱镜箱两个，棱镜包两个，对中杆两根， 3米卷尺一把，水准仪一台，水准仪三脚架一个，5米塔尺两根，图例说明一本。
四、实习时间2012年7月7日-2011年7月21日五、技术要求实习技术要求依据为《城市测量规范》（CJJ8—99）、《1:500 1:1000 1:2000地形图图式》（GB/T7929-1995）。
5.1 一般规定1、坐标系统可采用国家坐标系、独立坐标系，由实习指导教师统一选定。
2、测图比例尺可选用1:500 1:1000 1:2000，由实习指导教师根据任务和地形情况统一确定。
3、地形图基本等高距根据地形类别和用途的需要，按表1之规定由实习指导教师统一确定。
4、地形图符号注记执行《1:500 1:1000 1:2000地形图图式》（GB/T7929-1995）的规定。
对图式中没有规定的符号，由实习指导教师统一规定，不得自行设计使用。
5、地形图分幅采用正方形,规格为50cm×50cm；图号以图廓西南角坐标公里数为单位编号，X在前，Y在后，中间用短线连接（如：1:1000，10.5-21.5）。
表 1 基本等高距单位：m6、图根控制点相对于起算点的平面点位中误差不超过图上0.1mm；高程中误差不得大于测图基本等高距的1/10。
7、测站点相对于邻近图根点的点位中误差，不得大于图上0.3mm；高程中误差：平地不得大于1/10基本等高距，丘陵地不得大于1/8基本等高距，山地、高山地不得大于1/6基本等高距。
8、图上地物点相对于邻近图根点的点位中误差与邻近地物点间距中误差，应符合表2之规定。
表2 图上地物点点位中误差与间距中误差（图上mm）注：森林隐蔽等特殊困难地区，可按表2中规定值放宽50%。
9、地形图高程精度规定：城市建筑区和基本等高距为0.5m的平坦地区，其高程注记点相对于邻近图根点的高程中误差不得大于0.15m。
其它地区地形图高程精度应以等高线插求点的高程中误差来衡量。
等高线插求点相对于邻近图根点的高程中误差，应符合表3之规定。
表3 等高线插求点的高程中误差注：森林隐蔽等特殊困难地区，可按表3中规定值放宽50%。
5.2 图根控制测量图根点是直接供测图使用的平面和高程依据，宜在各级国家等级控制点、城市等级控制点、 控制点下加密。
图根点的密度应根据测图比例尺和地形条件而定，传统测图方法平坦开阔地区图根点的密度不宜小于表4之规定；数字化测图图根点的密度不宜小于表5之规定。
地形复杂、隐蔽以及城市建筑区，应以满足测图需要并结合具体情况加大密度。
图根控制点应选在土质坚实、便于长期保存、便于仪器安置、通视良好、视野开阔、便于测角和测距、便于施测碎部点的地方。
要避免将图根点选在道路中间。
图根点选定后，应立即打桩并在桩顶钉一小钉或画“＋”作为标志；或用油漆在地面上画“⊕”作为临时标志并编号。
当测区内高级控制点稀少时，应适当埋设标石，埋石点应选在第一次附合的图根点上，并应做到至少能与另一个埋石点互相通视。
表4 平坦开阔地区图根点的密度（点/Km2）表5 数字化测图平坦开阔地区图根点的密度（点/Km2）5.2.1 图根平面控制测量图根平面控制点的布设，可采用图根导线、图根三角锁（网）方法，不宜超过二次附合，图根导线在个别极困难的地区可附合三次。
局部地区可采用光电测距极坐标法和交会点等方法，亦可以采用GPS测量方法布设。
图根导线测量的技术要求应符合表6之规定。
因地形限制图根导线无法附合时，可布设支导线。
支导线不多于4条边，长度不超过450m，最大边长不超过160m。
边长可单程观测1测回。
水平角观测首站应连测两个已知方向，采用DJ6光学经纬仪观测1测回，其它站水平角应分别测左、右角各1测回，其固定角不符值与测站圆周角闭合差均不应超过±40″。
表 6 图根电磁波测距附合导线的技术要求图根三角锁（网）的平均边长不宜超过测图最大视距的1.7倍。
传距角不宜小于30°，特殊情况下个别传距角也不宜小于20°。
线形锁三角形的个数不应超过12个。
图根三角锁（网）的水平角，应使用DJ6级仪器并采用方向观测法观测1测回。
当观测方向多于3个时应归零。
图根三角锁（网）水平角观测各项限差应符合表7之规定。
表7 图根三角锁（网）的技术要求采用交回测量时，其交会角度应在30°～150°之间。
前、侧方交会应有三个方向；后方交会（α+β+δ）不应在160°～200°之间。
交会边长不宜大于0.5M（m）（M为测图比例尺分母），点位应避免落在危险圆范围内。
当局部地区图根点密度不足时，可在等级控制点或一次附合图根点上，采用光电测距极坐标法布点加密，平面位置测量的技术要求应符合表8之规定。
采用光电测距极坐标所测的图根点，不应再行发展，且一幅图内用此法布设的点不得超过图根点总数的30%。
条件许可时，宜采用双极坐标测量，或适当检测各点的间距；当坐标、高程同时测定时，可变动棱镜高度两次测量，以作校核。
两组坐标较差、坐标反算间距较差均不应大于图上0.2mm。
表8 光电测距极坐标法测量技术要求注：1 边长不宜超过定向边长的3倍；2 采用双极坐标测量时，每测站只联测一个已知方向，测角、测距均为1测回，两组坐标较差不超限时，取其中数。
图根三角锁（网）和图根导线均可采用近似平差。
计算时角值取至秒。
边长和坐标取至厘米。
单三角锁坐标闭合差，不应大于图上±t n 1.0（mm ）（n t 为三角形个数）。
线形锁重合点或测角交会点的两组坐标较差，不应大于图上0.2mm 。
实量边长与计算边长较差的相对误差，不应大于1/1500。
5.2.2 图根点高程测量图根点的高程，当基本等高距为0.5m 时，应用图根水准、图根光电测距三角高程或GPS 测量方法测定；当基本等高距大于0.5m 时，可用图根经纬仪三角高程测定。
图根水准测量应起闭于高等级高程控制点上，可沿图根点布设为附合路线、闭合环或结点网，对起闭于一个水准点的闭合环，必须先行检测该点高程的正确性。
高级点间附合路线或闭合环线长度不得大于8Km ，结点间路线长度不得大于6Km ，支线长度不得大于4Km 。
使用不低于DS 10级的水准仪（i 角应小于30″）,按中丝读数法单程观测（支线应往返测），估读至毫米。
水准测量技术要求应符合表9、表10之规定。
图根水准计算可简单配赋，高程应取至厘米。
表 9 水准测量的主要技术要求注：L 为附合路线或环线长度，n 为测站数。
表 10 水准测量测站限差图根三角高程导线应起闭于高等级控制点上，其边数不应超过12条，边数超过规定时，应布设成结点网。
图根三角高程导线垂直角应对向观测；光电测距极坐标法图根点垂直角可单向观测1测回，变换棱镜高度后再测一次；独立交会点亦可用不少于三个方向（对向为两个方向）单向观测的三角高程推求，其中测距要求同图根导线。
图根三角高程测量的技术要求应符合表11之规定。
表11 电磁波测距高程导线的主要技术指标注：1 S为边长（Km），H C为基本等高距（m），n S为边数，D为距边边长（Km）；2 仪器高和目标高应准确量取至毫米，高差较差或高程较差在限差内时，取其中数。
当边长大于400m时，应考虑地球曲率和折光差的影响。
计算三角高程时，角度取至秒，高差应取至厘米。
5.3 大比例尺地形图测绘5.3.1 测图前的准备传统地形测图开始前，应做好下列准备工作：1 抄录控制点平面和高程成果。
2 在原图纸上绘制方格网和图廓线、展绘所有控制点。
3 检查和校正仪器。
4 踏勘了解测区的地形情况、平面和高程控制点的位置和完好情况。
5 拟订作业计划。
传统测图使用的仪器应符合下列要求：（1）视距乘常数应在100±0.1以内；（2）垂直度盘指标差不应大于±1ˊ；（3）比例尺长度误差不应大于0.2mm。
（4）量角器直径不应小于20cm，偏心差不大于0.2mm。
在原图纸上展绘图廓点、线、坐标格网以及所有控制点。
各类点、线的展绘误差应符合表12之规定。
表 12 展点误差 mm数字测图开始前，应应做好下列准备工作：1 检查和校正用于数字测图的仪器、设备等硬件和数字成图软件。
2 抄录控制点平面和高程成果，并将其存入全站仪。
3 踏勘了解测区的地形情况、平面和高程控制点的位置和完好情况。
4 拟订作业计划。
5.3.2地形图测绘方法及要求1、传统测图要求大比例传统地形测图可选用大平板仪、经纬仪配合半圆仪法等方法进行。
传统测图时，施测碎部点可采用极坐标法、方向交会法、距离交会法、方向距离交会法、直角坐标法等进行。
仪器的安置及测站上的检查应符合下列规定：（1）仪器对中误差不应大于图上0.05mm。
（2）以较远的一点标定方向，其它点进行检查。
采用经纬仪测绘时，其角度检测值与原角值之差不应大于2′。
每站测图过程中，应随时检查定向点方向，采用经纬仪测图时归零差不应大于4′。
（3）检查另一测站点高程，其较差不应大于1/5基本等高距。
传统测图时，地物点、地形点最大视距长度应符合表13之规定表 13 碎部点的最大视距长度 m注：11:500比例尺测图时，在建成区和平坦地区以及丘陵地，地物点的距离应采用皮尺量距或电磁波测距，皮尺丈量最大长度为50m；2山地、高山地地物点最大视距可按地形点要求。
2、数字测图要求数字测图时，碎部点坐标可采用极坐标法、量距法、交会法等，碎部点高程宜采用三角高程测量。
碎部测量与图根测量可同时进行或分开进行。
设站时，仪器对中误差不应大于5mm。
照准一图根点作为起始方向，观测另一图根点作为检核，算得检核点的坐标误差不应大于图上0.2mm。
检查另一测站高程，其较差不应大于1/5基本等高距；仪器高、镜高应量记至毫米。
采用绘草图的数字化成图系统，应在采集数据的现场，实时绘制测站草图。
