一文弄懂电源适配器基础知识
适配器(Adaptor)模式PPT教学课件
2020/12/10
7
类适配器简单例子
public interface Print { public abstract void printWeak(); public abstract void printStrong();
} }
2020/12/10
9
对象适配器
Client
RequiredClass ______________ requiredMethod()
ExistingClass __________ usefulMethod()
} ============================ public class Main {
public static void main(String[] args) { Print p = new PrintBanner("Hello"); p.printWeak(); p.printStrong();
2020/12/10
4
Adapter模式
Struct
class adapter
object adapter
2020/12/10
5
例子
《interface》
RocketSim getMass():double getThrust():double setSimTime(t:double)
PhysicalRocket
} -------------------------public class Banner {

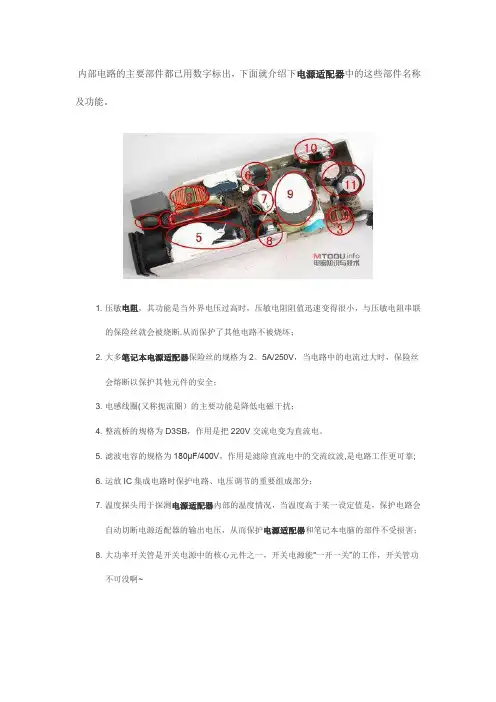

适配器内部结构
内部电路的主要部件都已用数字标出，下面就介绍下电源适配器中的这些部件名称及功能。
1. 压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联
的保险丝就会被烧断.从而保护了其他电路不被烧坏；
2. 大多笔记本电源适配器保险丝的规格为2。
5A/250V，当电路中的电流过大时，保险丝
会熔断以保护其他元件的安全；
3. 电感线圈(又称扼流圈）的主要功能是降低电磁干扰；
4. 整流桥的规格为D3SB，作用是把220V交流电变为直流电。
5. 滤波电容的规格为180μF/400V，作用是滤除直流电中的交流纹波,是电路工作更可靠;
6. 运放IC集成电路时保护电路、电压调节的重要组成部分；
7. 温度探头用于探测电源适配器内部的温度情况，当温度高于某一设定值是，保护电路会
自动切断电源适配器的输出电压，从而保护电源适配器和笔记本电脑的部件不受损害；
8. 大功率开关管是开关电源中的核心元件之一，开关电源能“一开一关”的工作，开关管功
不可没啊~
9. 开关变压器是开关电源中的另一个核心元件,主要作用是变压的功能。
次级整流管的功能
是把低压交流电变为低压直流电在IBM的电源适配器中，整流管往往是由两个大功率整流管并联工作的，以此获得较大的电流输出；
10. 次级滤波电容，规格为820μF/400V,共有两个,其滤除低压直流电中的纹波作用.。
电脑电源适配器的选购与使用技巧
电脑电源适配器的选购与使用技巧随着科技的不断发展，电脑已经成为了我们生活中不可或缺的一部分。
而电脑的正常运行离不开电源适配器的支持。
然而，在选购和使用电脑电源适配器时，很多人并不了解其中的一些技巧和注意事项。
本文将为大家介绍一些关于电脑电源适配器的选购与使用技巧，希望能对大家有所帮助。
一、了解电脑电源适配器的基本知识在选购电脑电源适配器之前，我们首先需要了解一些基本的知识。
电脑电源适配器是将交流电转换为直流电供电给电脑使用的设备。
它通常由一个电源线和一个转换器组成。
电源线用于将交流电连接到电源适配器上，而转换器则将交流电转换为电脑所需的直流电。
在选购电脑电源适配器时，我们需要注意适配器的输入电压和输出电压是否与电脑匹配。
二、选择适合自己电脑的电源适配器在选购电脑电源适配器时，我们需要根据自己的电脑型号和需求来选择适合的适配器。
首先，我们需要了解自己电脑的功率需求。
不同型号的电脑功率需求不同，所以我们需要选择输出功率与电脑需求相匹配的适配器。
其次，我们需要注意适配器的插头是否与电脑的接口兼容。
有些电脑使用特殊的插头，所以我们需要确保适配器的插头能够与电脑的接口相匹配。
最后，我们还需要关注适配器的质量和品牌。
选择质量好的品牌可以提高适配器的稳定性和使用寿命。
三、正确使用电脑电源适配器选购到合适的电源适配器后，我们还需要正确使用它。
首先，我们需要确保适配器的插头插入电源插座时是稳固的，不要松动。
插头松动可能导致电源供应不稳定，影响电脑的正常运行。
其次，我们需要注意适配器的散热问题。
长时间使用电脑会使适配器产生一定的热量，所以我们需要确保适配器的散热孔不被堵塞，以免影响适配器的散热效果。
另外，我们还应该避免适配器与水或其他液体接触，以免发生短路和其他安全问题。
四、保养电脑电源适配器在使用电脑电源适配器的过程中，我们还需要进行一些保养工作，以延长适配器的使用寿命。
首先，我们需要定期清洁适配器的表面和散热孔，以去除灰尘和其他杂物。

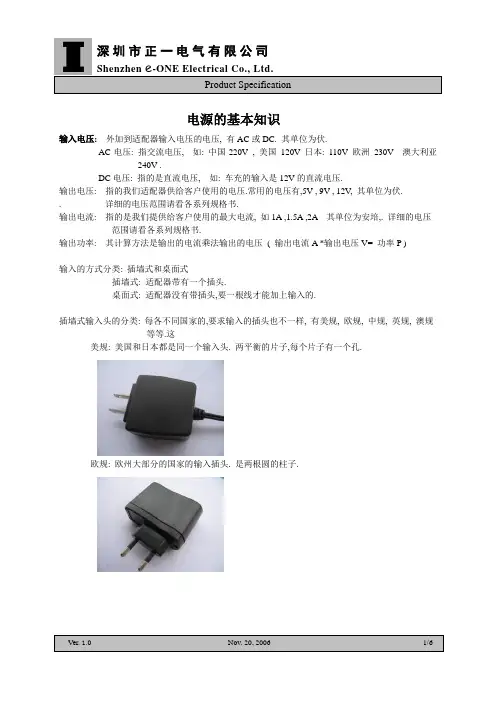

电源的基本知识和成品命名解说
电源的基本知识输入电压:外加到适配器输入电压的电压, 有AC或DC. 其单位为伏.AC电压: 指交流电压, 如: 中国220V , 美国120V 日本: 110V 欧洲230V 澳大利亚240V .DC电压: 指的是直流电压, 如: 车充的输入是12V的直流电压.输出电压: 指的我们适配器供给客户使用的电压.常用的电压有,5V , 9V , 12V, 其单位为伏.. 详细的电压范围请看各系列规格书.输出电流: 指的是我们提供给客户使用的最大电流, 如1A ,1.5A ,2A 其单位为安培,. 详细的电压范围请看各系列规格书.输出功率: 其计算方法是输出的电流乘法输出的电压( 输出电流A *输出电压V= 功率P )输入的方式分类: 插墙式和桌面式插墙式: 适配器带有一个插头.桌面式: 适配器没有带插头,要一根线才能加上输入的.插墙式输入头的分类: 每各不同国家的,要求输入的插头也不一样, 有美规, 欧规, 中规, 英规, 澳规等等.这美规: 美国和日本都是同一个输入头. 两平衡的片子,每个片子有一个孔.欧规: 欧州大部分的国家的输入插头. 是两根圆的柱子.中规: 中国的输入插头. 两平衡的片子, 不过片子上没有孔,而美规的片子上有一个孔.英规: 英国用的输入插头. 是三根方圆的柱子.澳规: 澳大利亚用的输入插头. 是八字型的片子桌面式: 要配一根带线的输入线才能接入电压.输出线材: 指的是我们的适配器和输出端子相连的那端线,(有长度, 线径, 形状等等规格)请看线材的详细描述输出端子: 指的是和客户的电源输入座子相连的接头.(有管插,烟插, 弯头直头等等),请看线材的详环保产品: 指产品的所用的物料,所含所特定的元素在一定的比例以内.安规认证: 产品或物料,要根据一个国家的要求,进行一系列的测试后, 发出来一个报告或证书, 有报告和证书说明已经有认证.要求的认证是根据每一个国家的要求来做的,美国: UL FCC.日本: PSE欧州: CE CB GS中国: CCC接地系统: 客户的设备是否要接地,(如: 移动DVD带TV功能的,测试时要接地) , 如果客户的设备是要接地的,要提供接地的适配器.三PIN输入和两PIN输入:三PIN输入: 有三根输入线L ,(火线) N(零线) , PGND(大地).两PIN输入: 有两根输入线L ,(火线) N(零线)产品命名方式我们产品名字命名解说：有个别可能增加了位数的B，C，D，G系列A是宽电压代表90V-264V A ，A是宽电压代表90V-135V185V-264V。
电源适配器相关问题及使用注意事项
电源适配器相关问题及使用注意事项2013/4/22 10:20:26电源适配器相关问题及使用注意事项一、电源适配器(以下简称电源)的标称电压和电流是什么意思?首先，一般电源标称的电压，是指开路输出的电压，也就是外面不接任何负载，没有电流输出时候的电压，所以也可以理解为，此电压就是电源输出电压的上限。
对于电源内部使用了主动稳压的元件的情况下，即使市电电压有所波动，其输出也是恒定值，象市面上一般的小变压器，比如随身听之类配的电源，如果市电波动，该电源的输出也不会随之波动的。
一般来讲普通电源适配器的真正空载电压也不一定和标称电压完全一致，因为电子元件的特性不可能完全一致，所以有一定的误差，误差越小，对电子元件的一致性要求越高，生产的成本就高了，所以价格也就贵一些了。
另外，关于标称的电流值，无论任何电源都有一定的内阻，因此当电源输出电流的时候，会在内部产生压降，导致两件事情，一个是产生热量，所以电源会热，另一个是导致输出电压降低，相当于内部消耗。
二、都是同样标称电压的电源，输出电流不同，能不能用在同一台本本上?电源电压一样，输出电流不同，能不能用在同一台本本上。
基本的原则是大标称电流的电源可以代替小标称电流的电源。
估计有人会这样想，觉得大标称电流的电源会烧坏本本，因为电流大了嘛。
实际上电流多大在电压相同的情况下取决于负载，呵呵，，想想初中的物理就知道了。
开关电源(2张)当本本高负荷运转的时候，电流大些，本本进入待机的时候，电流就小些，大标称电流的电源有足够的电流余量。
反之，有人用56w的电源代替72w的用起来也没什么问题，原因是通常电源适配器的设计留有一定的余量，负载功率都要小于电源功率，所以这种代替在一般使用上是可行的，但是剩余的电源功率余量就很少了，一旦你的本本接了很多外设，比如两块usb硬盘，然后cpu全速运转，再有一个底座，上面来个光驱全速读盘，再加上同时给电池充电，估计就危险了，要随时用手摸摸你的电源是不是已经可以煮鸡蛋了。
电源适配器使用注意事项
电源适配器使用注意事项
深圳市森树强电子科技有限公司
由于电源适配器并不属于易损部件，如果使用方法正确可以延长其使用时间。
下面就说说电源适配器使用中需要注意的事项：
在笔记本适配器上一般都注明“只限室内和资讯产品使用”，所以，您应该尽量避免在室外或恶劣的环境中使用，防止笔记本适配器被曝晒或受潮。
不仅电源适配器如此，很多电子产品都应注意这两点。
因为，曝晒会加速电线、外壳等的老化，也会让使用温度升高。
至于受潮，它可能会导致内部短路，造成烧毁。
当您在不使用笔记本适配器的时候，请将电源插头拔下。
因为，长时间的通电会让适配器一直处于工作状态，影响使用寿命。
另外，对电源线和电源适配器的连接处都要格外关照，电线弯折的角度不能过死，这样很可能会使电线折断。
而笔记本电源适配器的连接处也应避免弯折，否则会造成接触不良。
虽然适配器都是宽频工作电压，标明从100V---240V，但如果在电压不稳定的情况下使用，同样会造成损坏。
夏天使用电源适配器充电的时候需要过一段时间摸一下电源适配器，如果发现过热的话就尽量停止使用（手也难以忍耐的热度），过热可能是因为笔记本开的程序过多，或者你正在使用的电源适配器与原装电流电压有较大的出入。
开关电源适配器的优缺点电源适配器和电源有什么区别
开关电源适配器的优缺点电源适配器和电源有什么区别导读：改革的开放，电子行业蒸蒸日上，有了设备就少不了一下充电器设备，开关电源适配器这样的辅助工具也引起了大家的关注，开关电源适配器的优缺点是什么。
开关电源适配器是一种供电电源设备，可以帮助不同的电子产品以及设备进行供电。
电源适配器和电源有什么区别，不同型号的电脑以及其他电子产品，都需要根据自己的设计，进而选择匹配的电源适配器。
下面一起来学习开关电源适配器的优缺点，请往下看。
开关电源适配器开关电源适配器的优缺点开关电源适配器的优缺点，优点是：1、体积小、重量轻。
开关电源适配器没有采用笨重的工频变压器。
由于开关MOS管上的耗散功率大幅度降低后，又省去了较大的散热片。
由于这两方面原因，所以开关电源适配器的体积小，重量轻。
2、功耗小、效率高。
开关电源适配器电路中，开关MOS管在激励信号的激励下，它交替地工作在导通—截止和截止—导通的开关状态，转换速度很快，频率一般为50kHz以上，在一些先进的开关电源线路中，可以做到几百或者近兆Hz。
这使得开关MOS管的功耗很小，电源的效率可以大幅度地提高，其效率可达到90%。
3、滤波的效率大为提高，使滤波电容的容量和体积大为减少。
开关电源适配器的工作频率目前基本上是工作在50kHz以上，是线性稳压电源适配器的1000倍以上，这使整流后的滤波效率几乎也提高了1000倍;即使采用半波整流后加电容滤波，效率也提高了500倍。
在相同的纹波输出电压下，采用开关电源时，滤波电容的容量只是线性稳压电源中滤波电容的1/500～1/1000。
4、稳压范围宽。
开关电源适配器的输出电压是由激励信号的占空比来调节的，输入信号电压的变化可以通过调频或调宽来进行补偿。
这样，在工频电网电压变化较大时，它仍能够保证有较稳定的输出电压。
所以开关电源适配器的稳压范围很宽，稳压效果很好。
此外，改变占空比的方法有脉宽调制型和频率调制型两种。
开关稳压电源不仅具有稳压范围宽的优点，而且实现稳压的方法也较多，设计人员可以根据实际应用的要求，灵活地选用各种类型的开关电源集成电路芯片方案。
电源适配器工作原理
电源适配器工作原理
森树强电子
一、定义
电源适配器，英文名是Power adapter，是小型便携式电子设备及电子电器的供电电源变换设备，一般由外壳、电源变压器和整流电路组成，按其输出类型可分为交流输出型和直流输出型；按连接方式可分为插墙式和桌面式。
广泛配套于电话子母机、游戏机、语言复读机、随身听、笔记本计算机、蜂窝电话等设备中。
二、种类
电源适配器主要分为开关电源和线性电源两种。
2.1、开关电源是利用现代电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，电源适配器的开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。
其优点是工作效率高，体积小，可以在宽电压范围内工作；不足之处是对电源电路干扰较大，发生故障时检修难度较大。
2.2、线性电源是将交流电经过变压器变压，整流电路整流滤波得到未稳定的直流电压，电源适配器要达到高精度的直流电压，必须经过电压反馈电路调整输出电压。
其优点是技术成熟，电路简单，且没有开关电源具有的干扰与噪音；不足之处是电压反馈电路是工作在线性状态，调整管的功耗大，转换效率低，因使用电感式变压器故设备重量大。
三、工作原理
现实中的电源适配器多是开关电源。
开关电源是指通过现代电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，电源适配器的开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成，好处：转换效率高，体积小，可以在宽电压范围内工作。
不足：发生故障时检修难度较大，对电源电路干扰较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一文弄懂电源适配器基础知识
什么是电源适配器？电源适配器，也称为外部电源，一般是当作体积小的便携式电子设备和电子设备的电源电压转换设备来进行使用的。
它通常用于小型电子产品，如手机，液晶显示器和笔记本电脑等。
它的功能是将家用的220伏高压转换成这些电子产品可以工作的约5伏至20伏的稳定低电压，以便它们能够正常工作。
有两种主要类型的电源适配器，开关电源和线性电源。
1、关电源是一种利用现代电子技术控制开关时间比并保持稳定输出电压的电源。
电源适配器的开关电源一般由脉宽调制（PWM）控制IC和MOSFET组成。
优点：效率高，体积小，可在宽电压范围内工作。
缺点：对电源电路的干扰很大，故障发生时难以排除故障。
2、性电源通过变压器，整流电路整流滤波器转换AC，以获得不稳定的直流电压。
为了实现高精度直流电压，电源适配器必须通过电压反馈电路调节输出电压。
优点：电源技术成熟，电路简单，开关电源无干扰和噪声。
缺点：电压反馈电路处于在线状态。
由于使用了电感变压器，调节器的功耗很大，转换效率低，设备重量大。
像这种电源转换设备，通常用的时间长了，难免会出现许多问题，线路容易出现故障、电压不稳定等症状就会频发，那么当出现故障的时候，应该怎样处理呢？
1、首先我们可以根据指示来判断情况，可以看电源适配器指标灯，如果指示灯亮，一般认为从电源到适配器之间没有问题，必须保证是指示灯本身没坏。
2、电源线尽量避免弄断内部电缆形成断路。
如果外置电源不供电，这时可以插上电池试试，如果机器可以正常启动，就有可能是电源线或者适配器有问题。
然后用万用表检测，查明电源线是否有问题，以简化维修难度，不要一开始就尝试打开电源适配器外壳。
打开电源适配器外壳的难度真的是太大了。
3、如果原装适配器有问题，无法维修或者来不及维修，可以先使用其他适配器替代，只要输出电压和功率大致相当即可。
笔记本电脑内部还有稳压电路撑着，不要太过于担心输出电压不匹配的问题。
