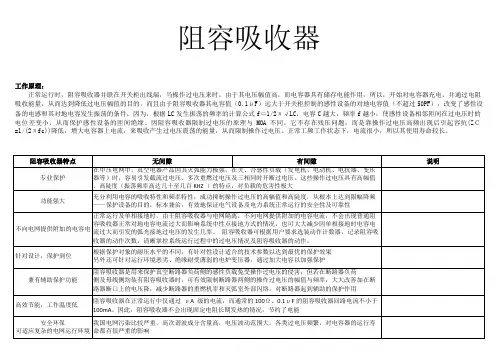

阻容吸收器
阻容吸收器
工作原理：
正常运行时，阻容吸收器并联在开关柜出线端，当操作过电压来时，由于其电压幅值高，而电容器具有储存电能作用，所以，开始对电容器充电，并通过电阻吸收能量，从而达到降低过电压幅值的目的，而且由于阻容吸收器其电容值（0.1μF）远大于开关柜控制的感性设备的对地电容值（不超过50PF），改变了感性设备的电感和其对地电容发生振荡的条件，因为，根据LC发生振荡的频率的计算公式f＝1/2π√LC，电容C越大，频率f越小，使感性设备相邻匝间在过电压时的电位差变小，从而保护感性设备的匝间绝缘。
因阻容吸收器限制过电压的原理与MOA不同，它不存在残压问题，而是靠操作过电压高频出现后引起容抗(ZＣ=1/(2πfc))降低，增大电容器上电流，来吸收产生过电压震荡的能量，从而限制操作过电压。
正常工频工作状态下，电流很小，所以其使用寿命较长。
6-35KV高炉专用单相阻容吸收器 防护电容阻尼电阻
6-35kv高炉专用单相阻容吸收器ZRC专用自控式阻容吸收器是我公司为满足冶金熔炼及电抗器现场复杂环境需要而自主研制的新型专利产品。
能抑制48Hz-1000KHz范围内的过电压，有别于目前市场上的过电压保护器只能抑制48Hz-62Hz范围内的过电压，专用于66KV 及以下的电压系统中，有效限制操作过电压对断路器及电抗器等感性负载的侵害。
适用于冶金熔炼及电抗器使用等领域。
二、产品特点1、专业保护在中压电网中，真空电器产品（真空断路器、真空接触器、真空负荷开关、真空重合器。
电抗器等）因其灭弧能力极强，在关、合感性负载（发电机、电动机、电抗器、变压器等）时，容易引发截流过电压、多次重燃高频过电压及三相同时开断过电压。
这些操作过电压具有高幅值、高陡度（振荡频率高达几十至几百KHZ ）的特点，对负载的危害性极大。
2、功能强大RC 型系列自控式阻容吸收器是专用于保护以上操作过电压的电气产品，依据操作过电压产生的机理，充分利用电容的吸收特性和频率特性，成功抑制操作过电压的高幅值和高陡度，从根本上达到限幅降频——保护设备的目的，标本兼治，有效地保证电气设备及电力系统正常运行的安全性及可靠性。
目前，同类的各种避雷器以及组合式过电压保护器，均是利用氧化锌阀片的残压来限制过电压的幅值，但只限幅不限频，无法有效地保护设备。
而且由于阀片响应速度的关系，过电压波头时间越短，氧化锌避雷器的残压就越高（陡波冲击电流下的残压比操作冲击电流下的残压要高出20～35%），这使得与电动机耐受电压之间的配合极为困难。
截流过电压和重燃过电压类似陡波，波头时间极短，不足1μS，会使氧化锌避雷器、各类组合式过电压保护器在高陡度的过电压作用下难以有效地保护设备。
3、降低陡度有效保护匝间感性负载的匝间电位梯度与电流陡度（di/dt）成正比，操作过电压的振荡频率可达几十到几百KHZ，陡度极高，对电机和变压器的匝间绝缘危害极大，同时易使断路器发生重燃。
6kVA 10kVA 12.5kVA操作手册(1)
3.执行标准
照明综保执行标准为GB3836-2010《爆炸性气体环境用电气设备》及MT/T1123-2011《矿用隔爆型照明信号综合保护装置》
，1140V或660V。
2.特点
本装置具有微机监控和智能保护功能，智能化综合保护器以高性能单片机为核心，采用军工级外围芯片、高性能精密变换器，通过模块化的硬件设计和独特的软件算法，抗干扰能力强，动作可靠，保护灵敏高。有良好的人机交互界面，中文液晶显示、菜单操作、密码授权、防误操作、查询修改、故障记忆等功能，具有RS485通讯功能，可方便与其它自动化设备对接及监控。
警告！
忽视安全规程将导致事故，可能造成严重的人身伤害或死亡。应当严格执行煤矿的安全规程。采用下列附加的类似指南，并与煤矿各个安全规程相一致。尤注意：在操作、维护或维修过程中，破坏了隔爆参数，更换了受控部件的规格型号及改变了本安参数（适用含本安产品），由此造成的损失，我公司不承担责任！
第一节
1.用途
ZBZ2-6、10、12.5/1140(660)M照明信号综合保护装置(简称照明综保)适用于含有煤尘及爆炸性气体（甲烷）的煤矿井下，控制127V等级照明信号设备的电源，电源引入为50Hz
电工；
电机及自动化控制系统。
2.修理
通常维修工作由具有这方面特殊知识和技能并符合特殊要求、经过设备检查和维护充分培训的人员来进行。
第二节
设备是为矿山工程等含有爆炸性气体或粉尘环境而设计和制造的。只能按照本操作手册使用设备。
YDRCD系列阻容过电压吸收器说明书
YDRCD系列阻容过电压吸收器说明书一、产品用途在中压领域里，由于真空开关设备（真空断路器、真空接触器、真空负荷开关、真空分断器、真空重合器等）无与伦比的性能和优点，因此在各个领域都得到了广泛的使用。
但是真空开关设备由于其灭弧能力特别强，因此在开断电动机、变压器、电抗器、电容器等负载时容易引起截流、多次重燃及三相同步开断等操作过电压。
随着电力系统稳定安全供电重要性的增强，对提高系统可靠性和安全性要求愈加严格。
而操作过电压危害极大，在很大程度上影响着系统的稳定性，可靠性和安全性，因此必须开发、研制和生产出新的过电压保护装置内满足上述的需求。
YDRCD系列阻容过电压吸收器是完全能满足上述需求的一种全新的高科技产品。
该产品是将一种被称之谓“保护电容器”（接于电力线路与地之间用吸收冲击过电压的电容器）的专用电容器和电阻串联连接后再接到开关的负荷侧与地之间，它可有效抑制操作过电压的瞬间振荡和高频电流，使过电压的波形变缓，陡度和幅值降低，再加上电阻的阻尼作用，使高频振荡迅速衰减。
无论对哪种负荷设备都非常有效。
是使电器设备避免因操作过电压造成绝缘损坏，保证电器安全运行必不可少的理想过电压保护装置。
二、产品型号及意义YDRCD - □□□ - □□□/□□□额定电阻值额定电容值额定电压阻容过电压吸收器三、产品特点YDRCD系列阻容过电压吸收器是我公司最新研制、开发和生产的高科技产品，该产品采用的是具有自愈功能的干式高压电容器，这种电容器是名副其实的保护电容器，其绝缘水平完全达到了GB311.1-1997标准的要求。
该产品能在环境温度上限，1.15Un和1.5In下长期运行，在2Un下连续运行4小时不出现闪络和击穿。
在暂时过电压（包括工频电压升高、谐振过电压、单相接地短路和间歇性弧光接地过电压）下安全运行。
电容器外壳为DMC压制而成，并选用优质、高性能的绝缘材料聚丙烯金属薄膜为固体介质，用阻燃环氧灌封制成的干式高压电容器，产品电性能稳定可靠，并配置散热性能良好的线编无感电阻器，使阻容过电压吸收器的可靠性大大提高，从而也大大提高了电力系统运行的可靠性和安全性。
(整理)阻容吸收器与避雷器介绍.
什么是阻容吸收器
阻容吸收器主要用于真空开关、真空接触器开合产生的操作过电压，以保护电机、变压器的绝缘不被击穿，特别适用于频繁操作和有雷电冲击的场所。
由于真空开关具有很强的断弧能力，对于电感大的负载(如高压电动机、变压器等)，在真空开关断开瞬间储存的电磁能量较大，对负载本体的电容及电缆的电容充电，产生振荡。
由于该电容容量较小，使感性负载承受大于额定电压的操作过电压，对负载的绝缘构成严重威胁。
开关的断弧能力越强，负载的电感量越大，操作过电压就越高。
为了解决6kV真空开关的操作过电压吸收问题，锦州开关厂在其开关下端头(负载侧)与地之间并联了3个干式R-C过电压吸收器，以减轻操作过电压对负载绝缘的影响。
该吸收器可等效为1个0.1μf的电容和100Ω的电阻组成的串联电路，增加了负载侧的电容量，并利用电阻来吸收能量，阻尼振荡，降低操作过电压的幅值
阻容吸收器与避雷器的区别
阻容吸收器的特点就是在正常工频工作状态下，电流很小，所以呢他的寿命比较长。
有刚接触电气行业的顾客给立天说，避雷器和阻容吸收器相比较，没有什么特别的不同点。
其实呢，不是这样。
阻容吸收器利用电容吸收能量，使过电压不超过允许值，并利用电阻的阻尼作用，使震荡迅速衰减，已预防为主，标本兼治；而避雷器呢，它是以限幅为主，只治但不妨。
在比如说，无间隙氧化锌避雷器用于中性点不接地系统损坏率高。
有间隙氧化锌避雷器放电电压高，与电动机绝缘不配合。
而阻容吸收器则不受中性点接地方式的限制，还可保证与电动机绝缘水平相配合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6k V～10kV阻容吸收器使用说明书
上海益护电气科技有限公司
真空断路器、真空接触器操作时，合闸、开断电动机、电抗器和变压器等感性负载，容易产生截流过电压、多次重燃过电压以及三相同时开断过电压等。
这类过电压的特点是：频率高（高达104 Hz106Hz）、陡度大，过电压幅值也就高，对感性设备的威胁很大。
我公司最新研制的R C阻容吸收器采用无感可变电阻及优质聚丙烯金属化镀膜干式电容器，，能有效的抑制此类高频振荡过电压，降低频率，使高频振荡迅速衰减为低频振荡乃至接近工频的弱小振荡，从而降低了过电压幅值，具有保护效果优异、质量安全可靠等特点。
是有效保护电气设备的绝缘免受上述高频振荡过电压损坏、安全正常运行的专用设备。
一产品特点
1）YHP-RC阻容吸收器为三相四极式结构，一字形排列成整体，直观、美观、轻巧、牢固、便于安装。
2）无触点自控式接入电网，动作电压稳定，分散性小、节能。
电阻元件采用非线性优异的可变电阻，系统正常工作时，它相当于绝缘体，使阻容吸收器与系统隔离，即电容不接入电网；当过电压幅值达某一设定值时，由于电阻的非线性特性其阻值变小，阻容吸收器自动接入电网，发挥它的保护作用。
因此其显著特点是：
①即使多台使用也不会增加电网的接地电容性电流；
②系统正常工作情况下，流过阻容吸收器的电流极小，不大于30，节省能源。
3）电阻、电容元件密封于绝缘外壳和硅橡胶外套内，阻燃、防爆性能好。
4）阻容元件设计成全封闭、全绝缘结构，密封性能优。
5）非线性电阻通流容量大（热容量大4．4kj/kV），是一般阻容吸收器线性电阻热容量的几十倍。
6) 既保护相～相间的过电压又保护相～地之间的过电压对设备的危害，且可将相～相间的过电压和相～地之间的过电压幅值降到同一水平。
7）产品适用于柜内使用，吸收真空开关（断路器）开断时产生的高频振荡过电压，不能用于防雷，也不能用于长时间吸收系统高次谐波。
与组合式避雷器并联使用，保护效果更佳。
二使用条件
正常使用条件
Ⅰ）按下列正常使用条件，适用于户内运行：
1.环境温度不高于+40℃，不低于-20℃；
2.海拔高度不超过1000m；
3.无太阳光的辐射；
4.电源的频率不小于48Hz，不大于62Hz；
5.长期施加在吸收器端子间的工频电压应不超过吸收器的额定电压；
6.地震烈度7度及以下地区；
7.相对湿度不大于90%（25℃）。
Ⅱ）异常使用条件：
下列异常使用条件下运行，需经供、需双方协商确定，否则无法确保产品正常工作。
1. 温度高于+40°C低于-20°C
2. 使用海拔高度超过1000m及户外；
3. 能引起绝缘表面或安装金具劣化的烟气或蒸汽；
4 .因烟气、灰尘、盐雾或其他导电物引起的严重污染；
5. 过度暴露在严重湿气、潮气、降水或蒸汽中；
6 .阻容吸收器带电冲洗；
8.粉尘、煤气或烟气的爆炸性混合物及腐蚀性物质；
9.异常的机械条件（地震烈度7度以上，振动，最大风速超过35m/s，覆冰厚度超过20mm及
高弯曲负载等）；
10.异常运输或贮存；
11.额定频率低于48Hz或高于62Hz；
12.产品靠近热源。
三主要技术参数
阻容吸收器主要技术参数见表1
1）YHP-RC阻容吸收器为三相四极式结构，一字形排列成整体，直观、美观、轻巧、牢固、便于安装。
2）无触点自控式接入电网，动作电压稳定，分散性小、节能。
电阻元件采用非线性优异的可变电阻，系统正常工作时，它相当于绝缘体，使阻容吸收器与系统隔离，即电容不接入电网；当过电压幅值达某一设定值时，由于电阻的非线性特性其阻值变小，阻容吸收器自动接入电网，发挥它的保护作用。
因此其显著特点是：
①即使多台使用也不会增加电网的接地电容性电流；
②系统正常工作情况下，流过阻容吸收器的电流极小，不大于30，节省能源。
3）电阻、电容元件密封于绝缘外壳和硅橡胶外套内，阻燃、防爆性能好。
4）阻容元件设计成全封闭、全绝缘结构，密封性能优。
5）非线性电阻通流容量大（热容量大4．4kj/kV），是一般阻容吸收器线性电阻热容量的几十倍。
6) 既保护相～相间的过电压又保护相～地之间的过电压对设备的危害，且可将相～相间的过电压和相～地之间的过电压幅值降到同一水平。
7）产品适用于柜内使用，吸收真空开关（断路器）开断时产生的高频振荡过电压，不能用于
防雷，也不能用于长时间吸收系统高次谐波。
与组合式避雷器并联使用，保护效果更佳。
表1：吸收器的电气特性
四型号说明
设计序号
D：电机型
Z：配电、电站综合型
额定电压
电容
电阻
企业代号（同心）
例如：TXR C—10Z：表示10kV交流电力系统配电、电站及母线用阻容吸收器产品
五验收及安装
Ⅰ）产品在投入运行安装前要作验收试验或预防性试验，其试验项目为：
1.外观质量检查：
检查阻容吸收器外观，应无碰损、裂缝、缺胶、变形等缺陷。
2.电容量及介质损耗角正切值tanδ测量：
在an、bn、cn之间（参照图1、2）用LCR数字电桥测量吸收器的电容值、tanδ值，与出厂值比较是否有变化，测量结果应符合表1的规定（测量时取频率1kHz）。
3.自动接入电网电压试验：
分别在三相接线端子A 、B、C与接地端N之间（参照图1、2）施加工频电压，应从较低的
电压升起，在保证能从仪表上准确读数的前提下，迅速升压到当阻容回路流过的工频电流（全电流）为1mA 时，记录此时的工频电压值即为自动接入电网电压值，同时迅速降压至零。
在此过程中应无放电、击穿现象，参数应符合表1的规定。
4.电容器电压耐受试验：
分别在测试孔b与n、a与c两端（参照图1、2）施加直流电压。
然后在表1规定电压下持续10秒钟立即迅速降压至零，降压时不能突然切断电路。
实验完毕，通过限制电流不超过10ln（ln 为电容额定电流）的电阻放电。
在此过程中应无放电、击穿现象，参数符合表1规定。
注意：因为试验标准不同，做耐压试验时，阻容吸收器要单独进行，绝对不能和开关柜及其它设备等一起试验；决不允许在阻容吸收器产品的相～相之间及相～地之间作工频耐压试验。
Ⅱ）安装
1.阻容吸收器应水平安装（参照图2）。
接线端子A、B、C分别连接于被保护设备的A 相线、B相线、C相线上，标有接地符号N处的接线端子应可靠接地。
2.连接阻容吸收器的导线截面不宜小于10平方毫米。
建议安装时采用软线连接，以减少对阻容吸收器的拉力。
3. A 、B 、C三相电缆连接线长度可根据实际需要进行调整（订货时需提出），以方便现场安装，连接线请勿相互交叉。
．
六使用与维修
阻容吸收器在取出使用或进行检查前，必须对产品进行充分的放电，直至放完为止，否则会危及人身安全。
阻容吸收器每年要做一次预防性试验，并做好测试数据记录，以便与出厂数据及运行前的验收试验数据进行比较。
制造厂随时提供咨询服务。
实践证明，事故的发生都是未按本条要求进行预防性试验而造成的。
请用户必须高度关注。
七运输及储存
1.TBP-RC阻容吸收器装箱运输。
2.运输中应防雨、轻放、向上直立、防碰。
3.存放时应保持直立状态，存放在干净、干燥的库房内，不允许与有易燃、易爆的气体及化学腐蚀性物质共存。
八用户须知：
订货时请按标准写清产品型号、数量、运行条件、外接线（电缆引线）长度等。
如有特殊要求，请在订货合同中详细提出。
在遵守运输和保存条件下，产品自发货之日起，一年内确因质量问题不能使用，我公司负责更换和修理。
．。
