楼梯设计计算表格
10.4.19.4楼梯的设计
楼梯的平台深度（净宽）D≥ 梯段净宽a
中间平 台深度
a
楼层平 台深度
楼梯设计
二、楼梯平面设计(以常用的平行双跑楼梯为例)
楼梯平面设计主要解决楼梯间的开间、 进深尺寸和楼梯梯段、平台水平投影尺寸。
3、楼梯的平台深度确定
平台有效深度
封闭式楼梯间应设防火门，门开启时， 不得减少楼梯平台的有效宽度。
3、楼梯的净空高度
当在楼梯底层中间平台下设置通道时， 为满足楼梯平台下净空大于等于2米的 要求，一般采用以下解决方式：
（2）局部降低底层中间平台下地坪 标高，以满足净空要求。
楼梯设计
一、楼梯剖面设计(以常用的板式平行双跑楼梯为例)
3、楼梯的净空高度 当在楼梯底层中间平台下设置通道时，
为满足楼梯平台下净空大于等于2米的 要求，一般采用以下解决方式：
楼梯与其他垂直交通设施
钢筋混凝土楼梯回顾
钢筋混凝土楼梯
现浇钢筋混凝土楼梯 大中型预制装配式楼梯
小型预制装配式楼梯 楼梯面层处理
楼梯栏杆扶手构造
PART 04
楼梯设计
楼梯设计
一、楼梯剖面设计(以常用的板式平行双跑楼梯为例)
首层 平面图
标准层 平面图
三维图
剖面图
顶层 平面图
楼梯设计
一、楼梯剖面设计(以常用的板式平行双跑楼梯为例)
3、楼梯的平台深度确定
有结构构件突出楼梯平台处，楼梯 平台应适当放宽。
平台深
构造柱
平台深
楼梯设计
三、楼梯的栏杆扶手设计(以常用的平行双跑楼梯为例)
首 层 楼 梯
平面图
剖面图
楼梯设计

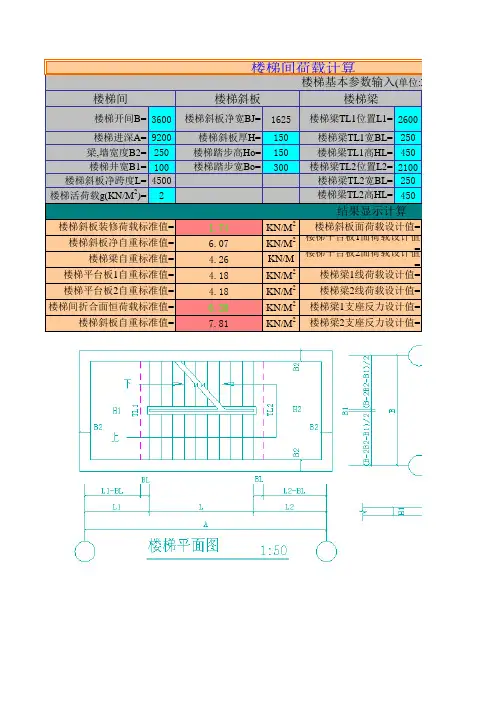

楼梯间荷载计算表格
2014-8-29 9:41
输入(单位:MM) 楼梯平台板
楼梯平பைடு நூலகம்板1跨度= 楼梯平台板1厚H1= 楼梯平台板2跨度= 楼梯平台板2厚H2= 2350 120 1850 120 楼梯板面层及抹灰 楼梯面层材料 楼梯面层厚度 容重(KN/M3) 板底抹灰厚度 容重 12.17 7.82 7.82 41.68 39.73 75.03 71.51 KN/M2 KN/M
2 2
理石 水磨石 1 地板砖
理石 水磨石 地板砖 水泥砂浆
30 28 20 17
示计算
梯斜板与水平夹角= 26.57 夹角余玄值= 0.89
KN/M KN/M KN/M KN KN
mm楼梯开间b楼梯斜板净宽bj楼梯梁tl1位置l1楼梯平台板1跨度楼梯进深a楼梯斜板厚h楼梯梁tl1宽bl楼梯平台板1厚h1梁墙宽度b2楼梯踏步高ho楼梯梁tl1高hl楼梯平台板2跨度容重knm楼梯井宽b1楼梯踏步宽bo楼梯梁tl2位置l2楼梯平台板2厚h2楼梯斜板净跨度l楼梯梁tl2宽bl楼梯活荷载gknm楼梯梁tl2高hl楼梯斜板装修荷载标准值knm楼梯斜板面荷载设计值knm梯斜板与水平夹角楼梯斜板净自重标准值knm楼梯平台板1面荷载设计值knm夹角余玄值楼梯梁自重标准值楼梯平台板2面荷载设计值knm楼梯平台板1自重标准值knm楼梯梁1线荷载设计值楼梯平台板2自重标准值knm楼梯梁2线荷载设计值楼梯间折合面恒荷载标准值knm楼梯梁1支座反力设计值楼梯斜板自重标准值knml4xww0g?xl4lxmf
楼梯斜板
楼梯斜板净宽BJ= 楼梯斜板厚H= 楼梯踏步高Ho= 楼梯踏步宽Bo= 1625 150 150 300
楼梯基本参数输入(单位:MM) 楼梯梁
楼梯梁TL1位置L1= 2600 楼梯梁TL1宽BL= 楼梯梁TL1高HL= 楼梯梁TL2位置L2= 楼梯梁TL2宽BL= 楼梯梁TL2高HL= 250 450 2100 250 450
楼梯计算表格(xht)
准永久值系数 0.4 0.5 0.3
类型参数 3 活载值 3.5
、住宅。
恒载分项系数1.2/1.35。 、度) 底板粉刷厚c2 0.01 面层选用 1
ቤተ መጻሕፍቲ ባይዱ
水平净跨ln 4.76
梁式楼梯计算(四种类型)
_梁式楼梯计算（四种类型）类型一一、工程名称: LT-1二、示意图三、基本资料1．依据规范：《建筑结构荷载规范》（GB 50009－2002）《混凝土结构设计规范》（GB 50010－2002）2．几何参数：楼梯类型：梁式楼梯（__╱型）支座条件：两端铰支斜梯段水平长度：L1 = 3300 mm 下平台长度：L3 = 500 mm梯段净跨：L n = L1＋L3 = 3300＋500 = 3800 mm楼梯高度：H = 1800mm 楼梯宽度：W = 1800 mm梯板厚：t = 40 mm 楼梯级数：n = 12(阶)踏步宽度： b = 300 mm 踏步高度：h = 150 mm_ 上平台楼梯梁宽度: b1 = 200 mm 下平台楼梯梁宽度: b2 = 200 mm楼梯梁高度：h3 = 300 mm 楼梯梁宽度：b3 = 200 mm水平段楼板厚度：h4 = 70 mm3．荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m = 1.70kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504．材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f tk = 2.01 N/mm2f t = 1.43 N/mm2梯梁纵筋强度等级: HPB235 E S = 210000000 N/mm2f y = 210.0 N/mm2受拉区纵向钢筋类别：光面钢筋其余钢筋选用HPB235钢f yv = 210.0 N/mm2保护层厚度: c = 20 mm顶棚厚度c1＝20mm 顶棚容重R s＝20.0 kN/m3混凝土容重R c＝25.0 kN/m3混凝土弹性模量E c = 3.00×104 N/mm2钢筋弹性模量E s = 2.1×105 N/mm2梯段板纵向受力钢筋合力点至近边距离a s1 = 25 mm梯梁纵向受力钢筋合力点至近边距离a s2 = 30 mm四、计算过程：说明：本计算书中所有的剪力、弯矩、挠度均由《建筑结构静力计算手册》中单跨梁的内力及变位计算公式所得。
楼梯设计
楼梯设计采用现浇楼梯，由于板跨度不大、活载较小，采用板式楼梯计算。
1、设计资料：活载标准值：材料选用：混凝土C30（22/43.1 /3.14mm N f mm N f t c ==）钢筋：⎩⎨⎧≥≤级钢筋采用级钢筋采用HRB335 10HPB235 10mm d mm d 2、梯段板计算：确定板厚：L 0=2600mm 100mm 80)mm ~98( )301~251( 0取=≥L h 荷载计算（取1m 板宽计算）： 楼梯斜板倾斜角：'763028067.166arctan o =⎪⎭⎫ ⎝⎛=α 859.0cos =α。
恒荷载标准值：踏步重：m KN /088.228.0125167.028.021=⨯⨯⨯⨯ 耐磨砖面层：m KN /958.028.016.0)167.028.0(=⨯⨯+ 斜板：m KN /91.2859.012510.0=⨯⨯ 扶手荷载：（不计入，另加2φ12） 板底抹灰：m KN /297.0859.01255.0=⨯ 恒载标准值：m KN g k /26.6=荷载设计值：m KN g d /512.726.62.1=⨯=活载设计值：m KN q d /80.20.24.1=⨯=总荷载设计值：m KN q /312.108.2512.7=+=内力计算：计算跨度L 0=（2240+200）=2440mm 跨中弯矩：m KN qL M ⋅=⨯⨯==14.644.2312.10101101220 配筋计算： 2012620104062107510003.140.10795.0550.00795.0076.021*******.07510003.140.11014.67525100mm f bh f As bh f M mmh y c b s c s =⨯⨯⨯⨯===<=⨯--=--==⨯⨯⨯⨯===-=ξαξαξαα采用2s 419A 120@8mm =φ1min 1%306.0)45%,2.0max(419.010********ρρρ<===⨯==yt s f f bh A ％分布筋采用 2000@8φ3、平台板计算TB1计算：218.2/ 6.2 19.1>===x y y x l l m l m l 按单向板计算由于跨度小，取板厚80mm,h o =80-25=55mm 考虑板板与梁现浇的影响，考虑弹性作用、则：20q)(g 81Mmax l += /8.20.24.1q /08.44.32.1g m KN m KN =⨯==⨯=22min 01262010220314 160@83061082105510003.140.10286.0550.00286.0076.021********.05510003.140.11022.155258022.119.12.8)(4.08 81q)(g 81Mmax mm A mm A mmL f bh f A bh f M mmh m KN l s s y c s b s c s ==<=⨯⨯⨯⨯===<=⨯--=--==⨯⨯⨯⨯===-=⋅=⨯+⨯=+=φξαξαξαα取分布筋取200@8φTB2计算：分析为双向板，已经由板配筋中计算配筋结果参照板配筋步骤。
经典楼梯计算(手算)详细版
楼梯结构设计计算楼梯的平面布置，踏步尺寸、栏杆形式等由建筑设计确定。
板式楼梯和梁式楼梯是最常见的现浇楼梯，宾馆和公共建筑有时也采用一些特种楼梯，如螺旋板式楼梯和剪刀式楼梯(图8-1)。
此外也有采用装配式楼梯的。
这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。
(a)剪刀式楼梯 (b)螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容：1) 根据建筑要求和施工条件，确定楼梯的结构型式和结构布置；2) 根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。
需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。
生产车间楼梯的活荷载可按实际情况确定，但不宜小于3.5kN／m(按水平投影面计算)。
除以上竖向荷载外，设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载0.5kN／m(对于住宅、医院、幼儿园等)或1.0kN／m(对于学校、车站、展览馆等)；3).进行楼梯各部件的内力计算和截面设计;4) 绘制施工图，特别应注意处理好连接部位的配筋构造。
1．板式楼梯板式楼梯由梯段板、休息平台和平台梁组成(图8-2)。
梯段是斜放的齿形板，支承在平台梁上和楼层梁上，底层下端一般支承在地垄墙上。
板式楼梯的优点是下表面平整，施工支模较方便，外观比较轻巧。
缺点是斜板较厚，约为梯段板斜长的1／25—1／30，其混凝土图8-2 板式楼梯的组成图8-3 梯段板的内力用量和钢材用量都较多，一般适用于梯段板的水平跨长不超过3m时。
板式楼梯的计算特点：梯段斜板按斜放的简支梁计算(图8-3)，斜板的计算跨度取平台梁间的斜长净距。
设楼梯单位水平长度上的竖向均布荷载(与水平面垂直)，则沿斜板单位斜长上的竖向均布荷载(与斜面垂直)，此处为梯段板与水平线间的夹角(图8-4)，将分解为:此处分别为在垂直于斜板方向及沿斜板方向的分力，忽略对梯段板的影响，只考虑对梯段板的弯曲作用。
设为梯段板的水平净跨长，为其斜向净跨长, 因故斜板弯矩:斜板剪力:因此，可以得到简支斜板(梁)计算的特点为：1) 简支斜梁在竖向均布荷载(沿单位水平长度)作用下的最大弯矩，等于其水平投影长度的简支梁在户作用下的最大弯矩;2) 最大剪力等于斜梁为水平投影长度的简支粱在作用下的最大剪力值乘以;3) 截面承载力计算时梁的截面高度应垂直于斜面量取。
楼梯的计算
板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: 丙1梯T1B1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1820 mm 楼梯高度: H = 1297 mm梯板厚: t = 100 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 300 mm下平台楼梯梁宽度: b2 = 200 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1621 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋(b1＋b2)/2 = 1.82＋(0.30＋0.20)/2 = 2.07 m梯段板与水平方向夹角余弦值：cosα = 0.8492. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.16/0.26)*0.60 = 0.97 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.849＋0.16/2) = 4.97 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.849 = 0.47 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.97＋4.97＋0.47＋0.20 = 6.62 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.62＋1.40*0.7*1*3.50 = 12.36 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.62＋1.40*1*3.50 = 12.84 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 12.84 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 13.29 kN右端支座反力: R r = 13.29 kN最大弯矩截面距左支座的距离: L max = 1.04 m最大弯矩截面距左边弯折处的距离: x = 1.04 mM max = R l*L max－P n*x2/2= 13.29*1.04－12.84*1.042/2= 6.88 kN·m相对受压区高度：ζ= 0.089518 配筋率：ρ= 0.003556纵筋(1号)计算面积：A s = 266.69 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*266.69 = 66.67 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：266.69 mm210@200实配面积： 393 mm22.2/3号钢筋计算结果(支座)计算面积A s'：66.67 mm2采8@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号：丙1梯T1B2二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1820 mm 楼梯高度: H = 1297 mm梯板厚: t = 100 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 300 mm下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 300 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1621 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L3＋(b1＋b2)/2 = 1.82＋0.30＋(0.30＋0.20)/2 = 2.37 m梯段板与水平方向夹角余弦值：cosα = 0.8492. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.16/0.26)*0.60 = 0.97 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.849＋0.16/2) = 4.97 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.849 = 0.47 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.97＋4.97＋0.47＋0.20 = 6.62 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.62＋1.40*0.7*1*3.50 = 12.36 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.62＋1.40*1*3.50 = 12.84 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 12.84 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 13.79 kN右端支座反力: R r = 15.07 kN最大弯矩截面距左支座的距离: L max = 1.20 m最大弯矩截面距左边弯折处的距离: x = 0.75 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 13.79*1.20－[9.34*0.45*(0.75＋0.45/2)＋12.84*0.752/2]= 8.84 kN·m相对受压区高度：ζ= 0.116711 配筋率：ρ= 0.004636纵筋(1号)计算面积：A s = 347.70 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*347.70 = 86.93 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：347.70 mm210@180实配面积： 436 mm22.2/3号钢筋计算结果(支座)计算面积A s'：86.93 mm28@200 实配面积： 251 mm2 3.4号钢筋计算结果6@200 实配面积： 141 mm2 4.5号钢筋计算结果10@180 实配面积： 436 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: 丙1梯T1B3二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1820 mm 楼梯高度: H = 1297 mm梯板厚: t = 100 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 300 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 300 mm 上平台宽: L3 = 300 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1621 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 1.82＋0.30＋0.30＋(0.30＋0.20)/2 = 2.67 m 梯段板与水平方向夹角余弦值：cosα = 0.8492. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.16/0.26)*0.60 = 0.97 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.849＋0.16/2) = 4.97 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.849 = 0.47 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.97＋4.97＋0.47＋0.20 = 6.62 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.62＋1.40*0.7*1*3.50 = 12.36 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.62＋1.40*1*3.50 = 12.84 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 12.84 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 15.60 kN右端支座反力: R r = 15.72 kN最大弯矩截面距左支座的距离: L max = 1.34 m最大弯矩截面距左边弯折处的距离: x = 0.89 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 15.60*1.34－[9.34*0.45*(0.89＋0.45/2)＋12.84*0.892/2]= 11.13 kN·m相对受压区高度：ζ= 0.149497 配筋率：ρ= 0.005938纵筋(1号)计算面积：A s = 445.38 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*445.38 = 111.34 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：445.38 mm210@150实配面积： 524 mm22.2/3号钢筋计算结果(支座)计算面积A s'：111.34 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm24.5号钢筋计算结果10@150实配面积： 524 mm25.6号钢筋计算结果8@200实配面积： 251 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:乙1T2B1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 2340 mm 楼梯高度: H = 1689 mm梯板厚: t = 100 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 250 mm下平台宽: L2 = 110 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1689 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 2.34＋0.11＋(0.20＋0.25)/2 = 2.67 m梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.839＋0.17/2) = 5.09 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.09＋0.48＋0.20 = 6.76 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.76＋1.40*0.7*1*3.50 = 12.55 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.76＋1.40*1*3.50 = 13.01 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.01 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 17.36 kN右端支座反力: R r = 16.58 kN最大弯矩截面距左支座的距离: L max = 1.33 m最大弯矩截面距左边弯折处的距离: x = 1.33 mM max = R l*L max－P n*x2/2= 17.36*1.33－13.01*1.332/2= 11.59 kN·m相对受压区高度：ζ= 0.156260 配筋率：ρ= 0.006207纵筋(1号)计算面积：A s = 465.52 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*465.52 = 116.38 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：465.52 mm210@150实配面积： 524 mm22.2/3号钢筋计算结果(支座)计算面积A s'：116.38 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm24.5号钢筋计算结果10@150实配面积： 524 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: 乙1T2B2二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 780 mm 楼梯高度: H = 675 mm梯板厚: t = 100 mm 踏步数: n = 4(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1170 mm 上平台宽: L3 = 1150 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 0.78＋1.17＋1.15＋(0.20＋0.20)/2 = 3.30 m 梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.839＋0.17/2) = 5.09 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.09＋0.48＋0.20 = 6.76 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.76＋1.40*0.7*1*3.50 = 12.55 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.76＋1.40*1*3.50 = 13.01 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.01 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 16.85 kN右端支座反力: R r = 16.83 kN最大弯矩截面距左支座的距离: L max = 1.65 m最大弯矩截面距左边弯折处的距离: x = 0.40 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 16.85*1.65－[9.34*1.25*(0.40＋1.25/2)＋13.01*0.402/2]= 14.79 kN·m相对受压区高度：ζ= 0.204928 配筋率：ρ= 0.008140纵筋(1号)计算面积：A s = 610.52 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*610.52 = 152.63 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：610.52 mm210@100实配面积： 785 mm22.2/3号钢筋计算结果(支座)计算面积A s'：152.63 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@150实配面积： 188 mm24.5号钢筋计算结果10@100实配面积： 785 mm25.6号钢筋计算结果8@200实配面积： 251 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: 乙1T2B3二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1300 mm 楼梯高度: H = 1013 mm梯板厚: t = 120 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1100 mm 上平台宽: L3 = 1200 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 1.30＋1.10＋1.20＋(0.20＋0.20)/2 = 3.80 m 梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.12/0.839＋0.17/2) = 5.69 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.69＋0.48＋0.20 = 7.35 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*7.35＋1.40*0.7*1*3.50 = 13.36 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*7.35＋1.40*1*3.50 = 13.72 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.72 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.12 = 3.00 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋3.00＋0.40＋0.20 = 4.20 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.20＋1.40*0.7*1*3.50 = 9.10 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.20＋1.40*1*3.50 = 9.94 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.94 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 21.28 kN右端支座反力: R r = 21.41 kN最大弯矩截面距左支座的距离: L max = 1.91 m最大弯矩截面距左边弯折处的距离: x = 0.61 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 21.28*1.91－[9.94*1.30*(0.61＋1.30/2)＋13.72*0.612/2]= 21.81 kN·m相对受压区高度：ζ= 0.186380 配筋率：ρ= 0.007403纵筋(1号)计算面积：A s = 703.33 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*703.33 = 175.83 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：703.33 mm210@100实配面积： 785 mm22.2/3号钢筋计算结果(支座)计算面积A s'：175.83 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm24.5号钢筋计算结果10@100实配面积： 785 mm25.6号钢筋计算结果8@200 实配面积： 251 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:T2B4二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 780 mm 楼梯高度: H = 675 mm梯板厚: t = 100 mm 踏步数: n = 4(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1150 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 0.78＋1.15＋(0.20＋0.20)/2 = 2.13 m梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.839＋0.17/2) = 5.09 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.09＋0.48＋0.20 = 6.76 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.76＋1.40*0.7*1*3.50 = 12.55 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.76＋1.40*1*3.50 = 13.01 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.01 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 12.51 kN右端支座反力: R r = 10.61 kN最大弯矩截面距右支座的距离: L max = 1.14 m最大弯矩: M max = R r*L max－(P l*L max2/2.0)= 10.61*1.14－(9.34*1.142/2)= 6.03 kN·m相对受压区高度：ζ= 0.078016 配筋率：ρ= 0.003099纵筋(1号)计算面积：A s = 232.42 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*232.42 = 58.11 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：232.42 mm210@200实配面积： 393 mm22.2/3号钢筋计算结果(支座)计算面积A s'：58.11 mm2采用方案8@200实配面积： 251 mm23.4号钢筋计算结果6@150实配面积： 188 mm24.5号钢筋计算结果8@200实配面积： 251 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:乙2T3B2二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 2600 mm 楼梯高度: H = 1857 mm梯板厚: t = 180 mm 踏步数: n = 11(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1350 mm 上平台宽: L3 = 1250 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 2.60＋1.35＋1.25＋(0.20＋0.20)/2 = 5.40 m 梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.18/0.839＋0.17/2) = 7.48 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋7.48＋0.48＋0.20 = 9.14 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*9.14＋1.40*0.7*1*3.50 = 15.77 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*9.14＋1.40*1*3.50 = 15.87 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 15.87 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.18 = 4.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋4.50＋0.40＋0.20 = 5.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*5.70＋1.40*0.7*1*3.50 = 11.13 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*5.70＋1.40*1*3.50 = 11.74 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 11.74 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 37.17 kN右端支座反力: R r = 36.97 kN最大弯矩截面距左支座的距离: L max = 2.69 m最大弯矩截面距左边弯折处的距离: x = 1.34 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 37.17*2.69－[11.74*1.35*(1.34＋1.35/2)＋15.87*1.342/2]= 53.80 kN·m相对受压区高度：ζ= 0.171246 配筋率：ρ= 0.006802纵筋(1号)计算面积：A s = 1054.35 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*1054.35 = 263.59 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：1054.35 mm212@100实配面积：1131 mm22.2/3号钢筋计算结果(支座)计算面积A s'：263.59 mm28@150实配面积： 335 mm23.4号钢筋计算结果6@200实配面积： 141 mm24.5号钢筋计算结果12@100实配面积：1131 mm25.6号钢筋计算结果8@150 实配面积： 335 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:乙2T3B3二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 2600 mm 楼梯高度: H = 1857 mm梯板厚: t = 130 mm 踏步数: n = 11(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1250 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 2.60＋1.25＋(0.20＋0.20)/2 = 4.05 m梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.13/0.839＋0.17/2) = 5.99 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.99＋0.48＋0.20 = 7.65 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*7.65＋1.40*0.7*1*3.50 = 13.76 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*7.65＋1.40*1*3.50 = 14.08 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 14.08 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.13 = 3.25 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋3.25＋0.40＋0.20 = 4.45 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.45＋1.40*0.7*1*3.50 = 9.44 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.45＋1.40*1*3.50 = 10.24 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 10.24 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 27.65 kN右端支座反力: R r = 24.19 kN最大弯矩截面距左支座的距离: L max = 1.96 m最大弯矩截面距左边弯折处的距离: x = 1.96 mM max = R l*L max－P n*x2/2= 27.65*1.96－14.08*1.962/2= 27.15 kN·m相对受压区高度：ζ= 0.190309 配筋率：ρ= 0.007559纵筋(1号)计算面积：A s = 793.75 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*793.75 = 198.44 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：793.75 mm212@120实配面积： 942 mm22.2/3号钢筋计算结果(支座)计算面积A s'：198.44 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm24.5号钢筋计算结果12@120实配面积： 942 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:乙3T3B1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 2600 mm 楼梯高度: H = 1857 mm梯板厚: t = 100 mm 踏步数: n = 11(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋(b1＋b2)/2 = 2.60＋(0.20＋0.20)/2 = 2.80 m梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.839＋0.17/2) = 5.09 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.09＋0.48＋0.20 = 6.76 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.76＋1.40*0.7*1*3.50 = 12.55 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.76＋1.40*1*3.50 = 13.01 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.01 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 18.21 kN右端支座反力: R r = 18.21 kN最大弯矩截面距左支座的距离: L max = 1.40 m最大弯矩截面距左边弯折处的距离: x = 1.40 mM max = R l*L max－P n*x2/2= 18.21*1.40－13.01*1.402/2= 12.75 kN·m相对受压区高度：ζ= 0.173554 配筋率：ρ= 0.006894纵筋(1号)计算面积：A s = 517.05 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*517.05 = 129.26 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：517.05 mm210@130实配面积： 604 mm22.2/3号钢筋计算结果(支座)计算面积A s'：129.26 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: 乙3T3B3二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 520 mm 楼梯高度: H = 507 mm梯板厚: t = 100 mm 踏步数: n = 3(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 1080 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1690 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L3＋(b1＋b2)/2 = 0.52＋1.08＋(0.20＋0.20)/2 = 1.80 m梯段板与水平方向夹角余弦值：cosα = 0.8382. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.838＋0.17/2) = 5.09 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.838 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.09＋0.48＋0.20 = 6.76 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.76＋1.40*0.7*1*3.50 = 12.56 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.76＋1.40*1*3.50 = 13.01 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.01 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 8.80 kN右端支座反力: R r = 10.29 kN最大弯矩截面距左支座的距离: L max = 0.94 m最大弯矩: M max = R l*L max－(P l*L max2/2.0)= 8.80*0.94－(9.34*0.942/2)= 4.14 kN·m相对受压区高度：ζ= 0.052918 配筋率：ρ= 0.002102纵筋(1号)计算面积：A s = 157.65 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*157.65 = 39.41 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：157.65 mm28@200实配面积： 251 mm22.2/3号钢筋计算结果(支座)计算面积A s'：39.41 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm24.5号钢筋计算结果8@200实配面积： 251 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: 乙3T3B4二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1300 mm 楼梯高度: H = 1013 mm梯板厚: t = 100 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1150 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 1.30＋1.15＋(0.20＋0.20)/2 = 2.65 m梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.839＋0.17/2) = 5.09 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.09＋0.48＋0.20 = 6.76 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.76＋1.40*0.7*1*3.50 = 12.55 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.76＋1.40*1*3.50 = 13.01 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.01 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 16.16 kN右端支座反力: R r = 13.73 kN最大弯矩截面距左支座的距离: L max = 1.24 m最大弯矩截面距左边弯折处的距离: x = 1.24 mM max = R l*L max－P n*x2/2= 16.16*1.24－13.01*1.242/2= 10.03 kN·m相对受压区高度：ζ= 0.133641 配筋率：ρ= 0.005309。
梁式楼梯设计(单独楼梯手算过程)
梁式楼梯设计踏步板计算 (1)荷载计算踏步尺寸300mm ×150mm,斜板厚度取t=40mm,cos φ=2)^300(2)^5.162(300mm mm mm=0.894,则截面平均高度为：h=mm m m m m120894.04025.162=+ 恒荷载：踏步板自重 1.2×0.12×0.3×25=1.08KN/m 踏步面层重 1.2×（0.3+0.15）×0.65=0.35KN/m 踏步抹灰重 1.2×0.335×0.02×17=0.14 KN/m 合计: g=1.57 KN/m 使用活荷载 q=1.4×3.5×0.3=1.26KN/m 总计 g+q=2.83 KN/m (2)内力计算斜梁截面尺寸选用b ×h=150mm ×300mm ，则踏步板计算跨度为： l 0= l n + b=1.78+0.15=1.93m 踏步板跨中弯矩：M=81 (g+q) l 02=1/8×2.83×1.932=1.318KN ·m(3)截面承载力计算 踏步板计算截面尺寸：b ×h=300mm ×120mmh 0=h-a s =120mm-20mm=100mm αs =co f bha 2^1M=／mm^214.3N ×100^2mm ×300mm 10^6N ×318.1mm⋅=0.031ξ=1-s α21-=0.031 A s =yoc f bh f ξα1 =1×14.3×0.031×300×100/210=63.33mm 2<ρmin bh=0.0015×300×120=72mm 2故踏步板应按构造配筋，沿踏步采用2φ8（A s =101mm 2）,故踏步内斜板分布钢筋φ8@300mm 。
