投影机检测方法
投影寻踪方法及应用
投影寻踪方法及应用
投影寻踪方法是一种图像处理技术，主要用于跟踪或寻找图像中的某个目标或区域。
它通过对目标的投影进行分析和处理，从而实现目标的寻找和跟踪。
常见的投影寻踪方法包括：
1. 基于阈值的方法：将图像转换为二值图像，然后使用阈值来提取目标的投影，通过对投影进行分析和处理来实现目标的寻踪。
2. 基于模板匹配的方法：使用预先定义的模板与图像进行比较，通过对比图像中的局部区域与模板的相似度来实现目标的寻踪。
3. 基于特征点的方法：通过检测图像中的特征点，并使用特征点间的相对位置和运动信息来实现目标的寻踪。
4. 基于边缘检测的方法：通过检测图像中的边缘，并利用边缘的形状和分布信息来实现目标的寻踪。
投影寻踪方法在许多领域都有应用，例如：
1. 视频监控：用于实时跟踪目标物体，如行人、车辆等。
2. 机器人导航：用于机器人的自主导航和避障。
3. 动作识别：用于分析和识别人体动作，如姿态跟踪、手势识别等。
4. 医学图像处理：用于跟踪和分析医学图像中的病变和器官。
5. 航空航天：用于航空器或卫星的轨迹预测和跟踪。
总的来说，投影寻踪方法是一种重要的图像处理技术，可以在许多领域中应用，实现目标的寻找和跟踪。

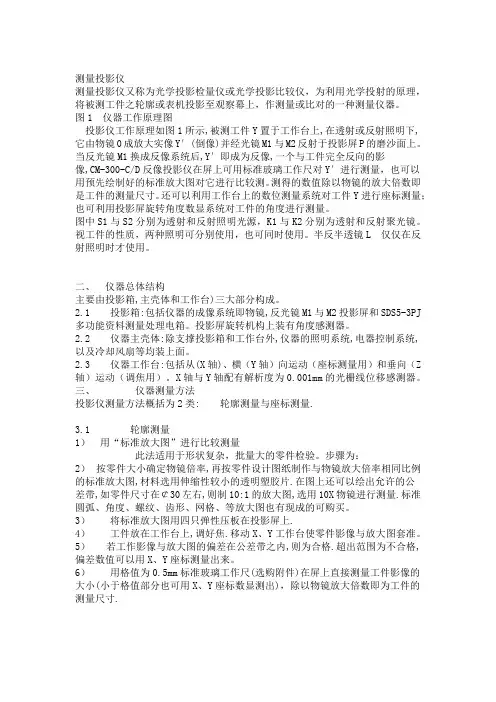

测量投影仪
测量投影仪测量投影仪又称为光学投影检量仪或光学投影比较仪，为利用光学投射的原理，将被测工件之轮廓或表机投影至观察幕上，作测量或比对的一种测量仪器。
图1 仪器工作原理图投影仪工作原理如图1所示,被测工件Y置于工作台上,在透射或反射照明下,它由物镜0成放大实像Y′(倒像)并经光镜M1与M2反射于投影屏P的磨沙面上。
当反光镜M1换成反像系统后,Y′即成为反像,一个与工件完全反向的影像,CM-300-C/D反像投影仪在屏上可用标准玻璃工作尺对Y′进行测量，也可以用预先绘制好的标准放大图对它进行比较测。
测得的数值除以物镜的放大倍数即是工件的测量尺寸。
还可以利用工作台上的数位测量系统对工件Y进行座标测量；也可利用投影屏旋转角度数显系统对工件的角度进行测量。
图中S1与S2分别为透射和反射照明光源，K1与K2分别为透射和反射聚光镜。
视工件的性质，两种照明可分别使用，也可同时使用。
半反半透镜L 仅仅在反射照明时才使用。
二、仪器总体结构主要由投影箱,主壳体和工作台)三大部分构成。
2.1 投影箱:包括仪器的成像系统即物镜,反光镜M1与M2投影屏和SDS5-3PJ 多功能资料测量处理电箱。
投影屏旋转机构上装有角度感测器。
2.2 仪器主壳体:除支撑投影箱和工作台外,仪器的照明系统,电器控制系统,以及冷却风扇等均装上面。
2.3 仪器工作台:包括从(X轴)、横（Y轴）向运动（座标测量用）和垂向（Z 轴）运动（调焦用）。
X轴与Y轴配有解析度为0.001mm的光栅线位移感测器。
三、仪器测量方法投影仪测量方法概括为2类: 轮廓测量与座标测量.3.1 轮廓测量1）用“标准放大图”进行比较测量此法适用于形状复杂，批量大的零件检验。
步骤为：2）按零件大小确定物镜倍率,再按零件设计图纸制作与物镜放大倍率相同比例的标准放大图,材料选用伸缩性较小的透明塑胶片.在图上还可以绘出允许的公差带,如零件尺寸在￠30左右,则制10:1的放大图,选用10X物镜进行测量.标准圆弧、角度、螺纹、齿形、网格、等放大图也有现成的可购买。
投影仪检验标准
∨
自充电
通过标准适配器充电，标称时间后， 至少充电到80%
∨
随机抽取一台测试，内置电池单独播
续航能力 放（最大亮度，最大音量），必须达
∨
到标称时长的80%以上
以下空白
∨
与主体部份苹果端子的间隙)
目视
光机头装配正常，无偏斜，无松脱， 有保护膜
∨
段差：控制良好，不挂手（产品活动
目视
件必须良好入槽，比如支架落入支架 槽内，各皮塞完全适配，无高出或内
∨
陷）
哈里通实业有限公司
标题
外观检验规范 (投影仪通用)
编号
质量管理体系
HLP G-TYX
版本
A0
管理归口
品 质部
制/修订日期 2010-4-1
检验及缺陷要求
MIN MAJ
CRI
AQL：1.5
C=0
LED指示灯充放电及指示应不正常， 异常长亮灯或不转灯
∨
开关、触摸键、遥控器控制功能不正 常，不灵敏，甚至无效
∨
投影仪（带电源部分）输出异常
∨
续5
电性能
整体温度不适（风扇或散热片过热） 检测（DVD AV/PC VGA/ AV/VGA/黑屏（关光头）切换有无无 苹果手机AV 图像，白屏，画面锯齿，变色、偏色
3
转动件
手感 能良好，有夹持力，但不卡涩（正常
∨
检验时为20次）
功能测试
功能测试符合工程作业指导要求。电 源适配器安规（高压测试）符合要求
4
包材与辅 件
外观与封样比对无异常，并无破洞， 擦伤，无多装、少装、错装现象，标
目视 识清晰，正确，与承认书一致，包装
盒内不能有多余物质，如贴胶部分溢
投影机屏幕图像及关键光学部件的检测
Ｊ ｎ，０７ 总第７ 期 ｕ． ０， ２ ６
维普资讯
叶关荣 ： 投影机屏幕 图像及关键光学部件的检测
● ● ● ●
ＸＣｂ — ｕ ｅ合 分 色光 谱特 性 ； Ｐ Ｓ二 向色镜 的光 谱特 性 和 角度 特 性 ； Ｂ 偏 振 片 的光谱 特 性 ； 滤 光 片光谱 特 性检 测 等 。
收稿 日期 ：０ ７ ０ — ８ ２ ０— ４ ２
为了提高投影机屏幕 图像质 量 ， 检测技术是一 个重要环节 ，国内在检测技术方面做 了许 多研究 ， 研制 了对屏幕图像 、 光学引擎部件 的检测 方法和相
应 的仪 器 、 备 。 设
２ 现代显示 Ａｄ ａ ｃｄＤｓ ｌｙ ０ ｖｎ ｅ ｉ ａ ｐ
／
系 统
谐波分布等 ）
图 １ 投 影机 屏 幕 图像 及 光 学部 件 的检 测 内容
图 ２ 检 测 仪 器 的 总 体 结 构
Ｊ ｎ，０ ７ 。 ７ 期 ｕ ．２０ ， 第 ６ 现 代 显 示 Ａ ｖｎ ｅ ｉ ｌｙ ２ ｄ ａ ｃｄＤｓ ａ １ ｐ
维普资讯
Ｋ ｙ ｒｓ Ｔ ｒｊｃｏ ：ｐｉ Ｉ ｎ ｉｅｃ ｌ ｉ ｔｒ ｅ ｗｏｄ ： Ｖ ｐＯｅ ｔ ｒ ｔ ａ ｅ ｇｎ ；ｏ ｒ ｅ ｏ ｃ ｏ ｍｅ
１ 概 述
大规模 集成 电路 的进 步 ， 进 了投 影机 技 术 的 促
２ 投 影 机 屏 幕 图 像 及 关 键 光 学 部 件
摘
一
要： 本文介 绍 了投 影机 光学 引擎各 个关键 部件 质 量 的测 量方 法 、 的仪 器 的原理 ， 测 并例 举 了
些测量 结果 。
关键 词 ： 影机 ； 学 引擎 ； 投 光 色度仪 器
投影仪的测量介绍 投影仪如何操作
投影仪的测量介绍投影仪如何操作测量投影仪是一种测量仪器，它能运用光学投射的原理，将您所需要测量的工件的轮廓通过投影光投影在察看屏幕上；其在工件生产、检测上起到举足轻重的作用。
一测量投影仪是一种测量仪器，它能运用光学投射的原理，将您所需要测量的工件的轮廓通过投影光投影在察看屏幕上；其在工件生产、检测上起到举足轻重的作用。
一般来说，测量投影仪紧要由照明灯泡，物镜，工作台，投影仪这四个部件构成。
影仪测量学问1.投影机光源型式投影测定机的投影光线型式有二种，兹分述如下：a.轮廓投影轮廓投影乃应用〝光〞的直线前进原理而得。
光源所发出的光通过待测工件，而投影到投影幕上，由于待测工件并非透亮物，故只能看到待测工件的外缘轮廓，又称为透过照明法。
b.表面投影表面投影乃应用〝光〞的反射原理而得。
光源必需照在待测工件表面的上方，经工件表面后，反射至投影幕上，而得到放大的工件轮廓表面情形，故照射在物体表面的光又称为反射照明法。
反射照明法又分为斜反射照明法及垂直反射照明法两种。
2.投影机机型投影测定机依设计的不同，轮廓投影光线可分为光轴向上型、光轴向下型、光轴横向型等三种，光线经由工件投射至镜头，再反射至投影幕上。
表面投影光线都接受水平投射，光线经由半反射镜反射至工件表面，再由工件表面反射，穿过半反射镜投射至镜头，再反射至投影幕上。
若以轮廓投影光线投射方向分类，投影测定机之型式如下：a.光轴向上型轮廓投影光线由上而下投射；表面投影光线沿水平方向，藉半反射镜转为由上而下投射，*大特点为投影幕呈倾斜状态，简单察看投影像。
b.光轴向下型表面投影乃应用〝光〞的反射原理而得。
光源必需照在待测工件表面的上方，经工件表面后，反射至投影幕上，而得到放大的工件轮廓表面情形，故照射在物体表面的光又称为反射照明法。
反射照明法又分为斜反射照明法及垂直反射照明法两种。
c.光轴横向型轮廓投影光线呈水平方向投射；表面投影光线沿水平另一轴向投射，藉半反射镜转为呈水平方向投射，*大特点为测定面与光轴平行，测定物装设或拆卸简单。
投影仪的基本知识
一、测量方法：1、坐标测量法将被检测工件放置工作台上，根据投影屏上的投影，移动工作台得出数据；然后在数据处理器上得出所测数据；一般的数据处理器具备点、线、圆、角度以及坐标转换、公英制转换等功能；角度的测量也可以通过转动投影屏测得。
测量表面、盲孔、台阶孔等工件，在物镜上加一个半透半返镜后把被测工件投影到投影屏上，测量同上。
2、轮廓比较法：将被检测工件放置工作台上，根据检测工件的外形轮廓尺寸制作好的胶片放置在投影屏上，常用的胶片有圆弧胶片，也可以找专业制作商根据您所需要的尺寸定制；可以用较薄的白纸打印临时性使用。
二、选择投影仪注意事项1、检测工作台移动时的直线性、平行度、垂直度等，光栅尺的质量和精度，数据处理器等质量，是否跳数、漏数等。
2、投影仪的照明灯泡，这个相当关键哦；分为透射、反射2个灯，也有极少数台式投影仪共用一个灯；常用的为12V150W，奥秋推荐品牌有Osram、Philips。
3、投影屏、工作台行程的大小可以特殊定制，根据您自己工件测量的需求；但是要考虑到整机的稳定和协调性，一般过大的工件必须先跟制作厂家技术设计人员进行沟通和确认。
又要保证精度，又要保证结构的稳定性。
4、投影仪的调焦范围一般在80-100mm之间，调焦是光路系统的重要参数之一；调焦效果的好坏直接影响到测量结果，特别是轮廓比较测量。
立式光路系统的投影仪，工作台在升降的过程中，由于机构以及工作台的自重会导致投影屏上的成像左右摆动甚至扭曲，这是因为工作台的升降系统还是单导轨，而且升降的过程中吃力，升紧下松；在测量中的二次调焦或者测量面不在同一平面时就会误差太大；现在大部分生产厂家都没有采用先进的双导轨升降机构。
目前国内只有极其少数的厂家采用这个结构。
5、光路建议选用反向光路，正向和反向的区别只是测量习惯而已。
6、查看投影屏上的光照度，查看投影屏的上下左右中5个点的照度是否均匀（如何检测恕笔者卖个关子，如果您想知道请咨询我司服务工程师）；用标尺检定光路系统的偏差率，国家标准是透射0.08%以内、反射0.12%以内，国外某品牌反射能控制到0.09%以内。
投影机检测报告
投影机检测报告引言投影机是一种常见的多媒体设备，广泛应用于教育、商务和娱乐等领域。
为了保证投影机在使用过程中的正常运行，对其进行定期的检测和维护是非常重要的。
本文将介绍投影机的检测方法和注意事项，旨在帮助用户保持投影机的良好状态。
检测步骤1. 外观检测首先，对投影机的外观进行检测。
注意观察投影机是否有明显的损坏或磨损，如裂纹、划痕或变形等。
同时，检查投影机的按钮、接口和遥控器是否正常工作。
如果发现任何问题，应及时修复或更换配件。
2. 显示检测接下来，通过投影机进行显示检测。
首先，将投影机与电源和信号源连接，并确保信号源的输出正常。
然后，打开投影机并调整投影机的焦距和投射距离，以保证图像的清晰和大小适中。
注意观察投影图像是否变形、颜色是否准确以及是否存在亮度不均匀的问题。
3. 声音检测除了图像，投影机的声音也需要进行检测。
通过连接电源和音频源，并打开投影机的声音输出功能，观察和听取投影机输出的声音是否清晰、无噪音和适当音量。
如果声音有问题，应检查音频源和投影机的连接，并根据需要进行调整。
4. 热量检测投影机在使用过程中会产生一定的热量，因此热量检测也是必要的。
观察投影机的散热口是否畅通，并在使用过程中感受投影机的散热状况。
如果投影机发热过多或出现明显的散热问题，应及时清理散热口，并确保投影机的通风良好。
注意事项在进行投影机检测时，还需要注意以下几点：1. 注意安全卫生在检测和操作投影机时，要注意自身安全和卫生。
确保室内的通风良好，避免长时间暴露在投影机的光线和声音中。
同时，使用投影机时要遵循相关的操作规范，例如关闭投影机时要先关闭电源。
2. 定期维护和清洁为了保证投影机的正常运行，还需要定期进行维护和清洁。
定期清理投影机的滤网和镜头，以去除灰尘和污垢。
同时，要定期更换灯泡和其他易损件，以确保投影机的正常使用寿命。
3. 避免过度使用过度使用投影机可能导致其寿命缩短和故障增加。
在使用投影机时，要注意控制使用时间和频率，避免长时间连续使用。
投影仪技术指标详解
投影机类型根据投影机的应用环境分类，主要分为以下五类：家庭影院型：主要针对视频方面进行优化处理，其特点是亮度都在1000流明左右，对比度较高，投影的画面宽高比多为16：9，各种视频端口齐全，适合播放电影和高清晰电视，适于家庭用户使用。
便携商务型：一般把重量低于2公斤的投影机定义为商务便携型投影机，这个重量跟轻薄型笔记本电脑不相上下。
商务便携型投影机的优点有体积小、重量轻、移动性强，是传统的幻灯机和大中型投影机的替代品，轻薄型笔记本电脑跟商务便携型投影机的搭配，是移动商务用户在进行移动商业演示时的首选搭配。
教育会议型：一般定位于学校和企业应用，采用主流的分辨率，亮度在2000-3000流明左右，重量适中，散热和防尘做的比较好，适合安装和短距离移动，功能接口比较丰富，容易维护，性能价格比也相对较高，适合大批量采购普及使用。
主流工程型：相比主流的普通投影机来讲，工程投影机的投影面积更大、距离更远、光亮度很高，而且一般还支持多灯泡模式，能更好的应付大型多变的安装环境，对于教育、媒体和政府等领域都很适用。
专业剧院型：这类投影机更注重稳定性，强调低故障率，其散热性能、网络功能、使用的便捷性等方面做得很强。
当然，为了适应各种专业应用场合，工程投影机最主要的特点还是其高亮度，其亮度一般可达5000流明以上，高者可超10000流明。
由于体积庞大，重量重，通常用在特殊用途，例如剧院、博物馆、大会堂、公共区域，还可应用于监控交通、公安指挥中心、消防和航空交通控制中心等环境。
投影技术投影机自问世以来发展至今已形成三大系列：LCD（Liquid Crystal Display）液晶投影机、DLP（Digital Lighting Process）数字光处理器投影机和CRT（Cathode Ray Tube）阴极射线管投影机。
LCD 投影机的技术是透射式投影技术，目前最为成熟。
投影画面色彩还原真实鲜艳，色彩饱和度高，光利用效率很高，LCD 投影机比用相同瓦数光源灯的DLP投影机有更高的ANSI流明光输出，目前市场高流明的投影机主要以LCD投影机为主。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投影机检测方法
用专业仪器测试
●亮度
我们的测试表格里提到的投影机“亮度”其实并不完全等同于光学知识里真正意义上的亮度。
简单来理解，我们测试出来的“亮度”指的是投影机投射出的所有光线的总和，单位是流明。
9个测试点
照度是反映光照强度的一种单位，其物理意义是照射到单位面积上的光通量，照度的单位是每平方米的流明（Lm）数，也叫做勒克斯（Lux）：1Lux=1Lm/m2
我们使用ANSI标准的9点法来进行测试，投影机把拥有9个测试点的图片投射到幕布上，均匀分布在屏幕9个测试点上的照度的平均值就是整个屏幕的平均照度。
使用照度计分别测试9个点的照度值，然后得出投影屏幕上的平均照度（单位面积上接收到的光线的数量，单位：勒克斯），将平均照度乘以画面尺寸，就得出了屏幕上接收到的全部光线，也就是投影机发出的全部光线的数量，这个数量即是数据表格里的“亮度”。
编辑点评：
平均照度X 面积= 亮度
简单来说就是先用仪器求出单位面积上接收到的光线的数量，然后再用这个单位面积数量乘以画面的面积，就可以得到整个画面的所有光线总和。
●优化亮度和最大亮度的区别
优化亮度和最大亮度的区别其实很简单，前者是投影机在ANSI优化调整后测试得出，而后者是在将投影机的对比度和亮度都调到最大后测试得出。
●对比度（ANSI对比度、FOFO对比度）
对比度是画面白与黑的比值，也就是从白到黑的渐变层次。
比值越大，从白到黑的渐变层次就越多，从而色彩表现越丰富。
ANSI对比度的16个测试点
FOFO对比度测试（白/黑）
在投影机测试中有两种对比度测试方法：
◆一种是ANSI对比度，它采用ANSI标准测试方法测试对比度，ANSI对比度测试方法采用16点黑白相间色块，8个白色区域亮度平均值和8个黑色区域亮度平均值之间的比值即为ANSI对比度。
◆另一种是画面全白/全黑对比度测试方式，即测试投影机输出的全白屏幕与全黑屏幕亮度比值（FOFO对比度）。
用这两种对比度的测试方法测投影机，得出的“ANSI对比度”会远远小于“FOFO对比度”，两者差异很大。
但用这两种方法测试液晶显示器或液晶电视却区别不大。
原因就是投影机的光路自身存在不可避免的缺陷，由于是反射式显示，因此容易受到周围明亮区域反射、
散射或折射过来的光线干扰，尤其是黑色画面受影响较大，往往无法得到纯净的黑色，这样容易使得对比度不如用全白全黑方式测试的高。
编辑点评：
实际上，在显示静态画面时用户很少会看到全黑或全白的画面，而我们大多是通过一幅拥有多色彩区域的画面的反差来感受对比度，所以用ANSI标准测试16个点得出的对比度更贴近PPT演示之类应用的实际感受。
而如果在游戏中或者播放视频时出现一些很暗或很亮的画面，此时FOFO对比度的高低才会影响观看感受。
●色彩饱和度
色彩饱和度表示投影机投射出来的光的彩色深浅度或鲜艳度。
取决于彩色中的白色光含量，白光含量越高，彩色光含量就越低，色彩饱和度也越低，其数值为百分比，介于0 - 100%之间。
纯白光的色彩饱和度为0，而纯彩色光的饱和度则为100%。
各种色域范围
测试投影机的色彩饱和度，我们使用和测试显示器类似的方法。
通过测量RGB三原色的色度值，可以在人眼可视的色彩空间上绘制出投影机的色彩表现范围，再将这一色彩范围和NTSC色彩范围相比较得出的百分比作为色彩饱和度的成绩。
在微软发布sRGB标准后，市面上的很多产品和设备都符合sRGB规范，sRGB色彩范围是71%NTSC，这也是主流的液晶显示器和CRT显示器所能达到的色彩范围。
编辑点评：
色彩饱和度是以投影机色彩范围为分子，NTSC所规定的三原色色彩范围为分母，求百分比。
如果某个投影机的色彩饱和度为68％，那就表明这台投影机可以显示的颜色范围是NTSC规定范围内的68%。
关于亮度和色彩的不均匀性，我们可以从字面上的意思去简单理解，就是整个投影出来的画面在“亮度”指标或者“色彩”指标上的不均匀性。
投影机的光源就是机器内部的一个灯泡，而灯泡的光是发散的，所以当光源正对着物体进行照射的时候会存在中心区域亮而四周稍暗的现象。
为了减轻这种中心亮、四周暗的不均匀现象，投影机的内部结构采用了特殊的设计，但要想完全消除不均匀性几乎是不可能的，所以我们有必要对投影机的亮度不均匀性和色彩不均匀性进行测试。
区域A比区域B亮
从上图可以看到，区域A比区域B更亮一些，而且这两个地方的色彩饱和度也不一样，我们通过专业的仪器，可以把这个不均匀的情况较为准确的测量出来。
测试不均匀性多了4个测试点
在测试亮度不均匀性以及色彩不均匀性的时候，采用和亮度测试相同的9个测试点，另外还在边角增加了4个点，因为这4个点是投影机光线最薄弱的地方，把这4个点也纳入考察范围能更准确的测试亮度和色彩的不均匀性。
亮度不均匀性：就是投影机的亮度在整个投影画面上不均匀分布的体现。
中心9点照度值的最大值与最小值之比就是中心区域不均匀性得分，而加上边角4点的全部十三点照度值的最大值与最小值之比是角落亮度不均匀性得分。
投影机要投射大尺寸的画面，肯定会存在一些画面亮度的不均匀，一般来说投影机中心不均匀性得分小于1.5就可以接受，小于1.2时人眼是几乎察觉不到的。
色彩不均匀性：和亮度不均匀性类似，我们用美能达彩色照度计测试白色画面中心9点和边
角4点的色度值，然后把各点色度坐标x、y与中心点色度偏差的平方和开方，得到的就是色度偏差。
人眼一般能分辨出0.003的偏差，其实只要偏差值在0.001-0.010的范围内，反应到实际画面的颜色偏差都是可以接受的。
编辑点评：
其实我们不用太计较这两个参数，因为现在大多数的投影机在这两个项目的测试上区别都不是很大，看评测文章的时候秉着值越小就越好的原则即可。
●噪音
以前说到污染，你可能会想到水污染，空气污染……，现在又一个新名词诞生：噪音污染！其它污染通常都是悄无声息的来到身边让人措手不及；而噪音污染却相反，它敲锣打鼓甚至摇旗呐喊的强势进入，让人防不胜防又无可奈何。
噪音无处不在
曾经有人做过调查，发现做某件事时的心情对做这件事的效率有很大的影响，如果你处在一个嘈杂的环境中边看投影PPT演示边听课，效率可想而知。
所以投影机工作时的噪音也是我们测试考察的项目。
测试噪音前的准备
测试前我们先让投影机预热30分钟，然后在机器的前、后、左、右、上五个方向距离投影机50公分处用噪声计测试投影机的工作噪音，测试结果是这五个方向的平均。
编辑点评：
在一个安静的环境中使用投影机，比如在客厅里用投影机看高清大片，机身工作时发出的噪音还是比较恼人的，谁也不想当剧情变得安静时传入耳朵的却是嗡嗡的投影机噪音，接近45dB的噪音就会比较吵闹。
这个嗡嗡的声音是来自投影机内部的散热风扇。
如果投影机体积足够大，就有较充足的空间用于散热，而且还能使用较大尺寸的风扇，在较低的转速下实现良好的散热效果，噪音会也会降低。
另外，如果投影机亮度不高，也就不需要高速风扇散热。
