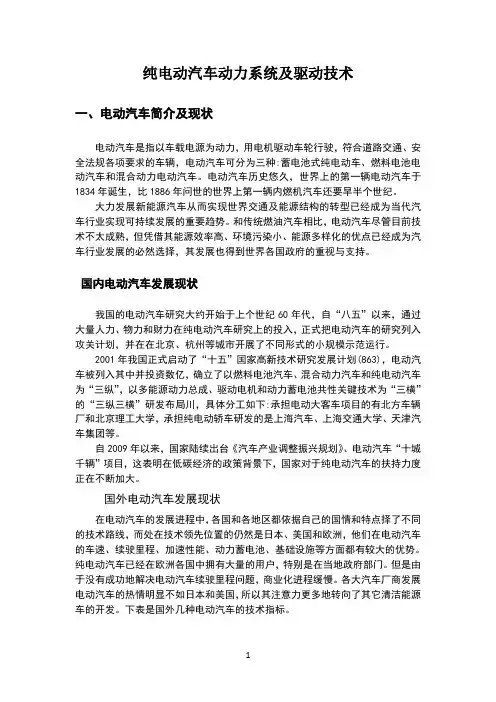

纯电动汽车动力系统及驱动技术

纯电动汽车动力系统及驱动技术
一、电动汽车简介及现状
电动汽车就是指以车载电源为动力,用电机驱动车轮行驶,符合道路交通、安全法规各项要求的车辆,电动汽车可分为三种:蓄电池式纯电动车、燃料电池电动汽车与混合动力电动汽车。

电动汽车历史悠久,世界上的第一辆电动汽车于1834年诞生,比1886年问世的世界上第一辆内燃机汽车还要早半个世纪。

大力发展新能源汽车从而实现世界交通及能源结构的转型已经成为当代汽车行业实现可持续发展的重要趋势。

与传统燃油汽车相比,电动汽车尽管目前技术不太成熟,但凭借其能源效率高、环境污染小、能源多样化的优点已经成为汽车行业发展的必然选择,其发展也得到世界各国政府的重视与支持。

1、1 国内电动汽车发展现状
我国的电动汽车研究大约开始于上个世纪60年代,自“八五”以来,通过大量人力、物力与财力在纯电动汽车研究上的投入,正式把电动汽车的研究列入攻关计划,并在在北京、杭州等城市开展了不同形式的小规模示范运行。

2001年我国正式启动了“十五”国家高新技术研究发展计划(863),电动汽车被列入其中并投资数亿,确立了以燃料电池汽车、混合动力汽车与纯电动汽车为“三纵”,以多能源动力总成、驱动电机与动力蓄电池共性关键技术为“三横”的“三纵三横”研发布局川,具体分工如下:承担电动大客车项目的有北方车辆厂与北京理工大学,承担纯电动轿车研发的就是上海汽车、上海交通大学、天津汽车集团等。

自2009年以来,国家陆续出台《汽车产业调整振兴规划》、电动汽车“十城千辆”项目,这表明在低碳经济的政策背景下,国家对于纯电动汽车的扶持力度正在不断加大。

1、2 国外电动汽车发展现状
在电动汽车的发展进程中,各国与各地区都依据自己的国情与特点择了不同的技术路线,而处在技术领先位置的仍然就是日本、美国与欧洲,她们在电动汽车的车速、续驶里程、加速性能、动力蓄电池、基础设施等方面都有较大的优势。

纯电动汽车已经在欧洲各国中拥有大量的用户,特别就是在当地政府部门。

但就是由于没有成功地解决电动汽车续驶里程问题,商业化进程缓慢。

各大汽车厂商发展电动汽车的热情明显不如日本与美国,所以其注意力更多地转向了其它清洁能源车的开发。

下表就是国外几种电动汽车的技术指标。

二、各类电动汽车比较
2、1 纯电动汽车
纯电动汽车(Electric Vehicle),一种仅采用动力电池作为储能动力装置的汽车。

动力电池通过功率变换装置为驱动电机提供电能,使得驱动电机工作运转,驱动电机经传动系统带动车轮旋转,从而推动汽车前进或后退。

相对于传统内燃机,驱动电机具有较宽的调速范围,并且驱动电机的低速恒转矩与高速恒功率特性可以更好地满足汽车的起步、加速与高车速需求。

纯电动汽车结构简单、能量利用率高、噪音低、零排放,可解决汽车给人类带来的能源危机与环境污染问题。

2、2 混合动力汽车
将传统内燃机驱动系统与可重复充电的电能储存系统的驱动系统有机结合在一起的汽车,即混合驱动汽车。

混合动力汽车将传统内燃机与驱动电机的优点相结合,具有更好的动力性与燃油经济性;低负荷情况下可采用纯电模式进行驱动,在一定程度上可以缓解能源危机与减少环境污染。

虽然其续驶里程可接近传统内燃机汽车续驶里程,但其长距离高速行驶时基本并不能减少油耗。

混合动力汽车部分动力源仍然由传统内燃机提供,可以减少汽车对石油的依赖与对环境的污染程度,无法彻底地解决能源危机与环境污染,将限制其未来的发展。

因此多数汽车企业将混合动力汽车作为新能源汽车发展的过渡方案。

2、3 燃料电池电动汽车
燃料电池电动汽车(Fuel Cell Electric Vehicle),以氧气等作为燃料,与大气中的氧发生化学反应并产生电流,对驱动电机供电,从而驱动汽车行驶。

燃料电池电动汽车电池能量通过氧气与氧气的化学反应得到,其化学反应过程并不涉及燃烧与热机做功,且不会化学反应产物对人体无害,不会污染环境。

燃料电池电动汽车效率高、噪音低、无污染,被人们认为就是理想的新能源汽车。

但就是燃料电池在制造、使用及维护成本均很高,关键技术不够成熟,可靠性低与运行寿命低,所以无法在短期内实现量产化,市场化。

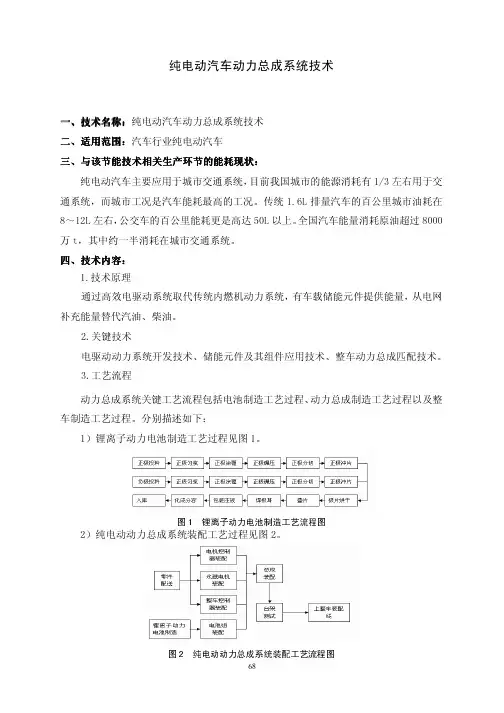

三、纯电动汽车动力系统
3、1 概述
电动汽车与传统的燃油汽车的真正区别在于动力系统。

电动汽车即为用电力驱动车轮行驶的车辆。

电动汽车与传统内燃机汽车的动力传递路线就是大体一致的,只就是动力传递的元件有很大区别。

电动汽车的动力系统的主要有电池、电机、控制器、变速器、减速器、与驱动轮等组成。

电动汽车动力系统的工作过程:控制器接受并整合来自档位、刹车、油门(即加速踏板)的信号,然后传递给电机来控制电机的转速、转矩等从而来满足汽车在不同的行驶路况下的要求。

因此电动汽车的动力系统的组成部件的相互匹配与总体的布置方式将直接影响电动汽车的动力性能。

3、2 纯电动车动力系统的布置方案
1)传统驱动模式
图3-1 传统驱动模式
1-电动机;2-离合器;3-变速器;4-传动轴;5-驱动桥;6-转向器
该模式在传统内燃机的基础上将电动机代替发动机,同时还就是采用内燃机汽车的传动系统,包括离合器、变速器、传动轴与驱动桥等。

见图3-1所示,这种形式的电动汽车也可以将电机做出前置、后置等驱动模式。

它的工作原理也与传统的汽车类似,主要由离合器来控制动力的传递。

2)电动机驱动桥组合式
图3-2 电动机驱动桥组合式
1-转向器;2-电动机驱动桥组合式驱动系统
这种模式就就是使电动机输出轴直接与减速齿轮以及差速器相连,也就就是使电机、驱动桥、减速器的轴平行。

这种结构省去了离合器也没有可以选择的档位,这种布置方式具有紧凑的结构、传动效率高、安装简单的特点,但这也就要求电机性能与控制器的控制质量相应的提高。

3)轮毂电机式
图3-3 轮毂电机式
1-转向器;2-轮毂电机
这种模式把驱动电机放在汽车车轮里面,这种模式也有好几种布置方式,如两前轮驱动、两后轮驱动、或者四轮全驱动等。

不管哪种方式,这种轮毂电动机式大大的缩短了动力的传递路径,另外也节省了大量的空间来做其它部件的布置。

通过控制器独立的控制调节功能,使各个电动机达到电子差速度的目的。

4)电动机驱动桥整体式
图3-4 电机驱动桥整体式
1-转向器;2-电动机驱动桥整体式驱动系统
这种方式可分为同轴式与双联式两种。

同轴式就是电动机有一个特制的空心轴,电机的动力输出轴处联结减速齿轮与差速器,再由差速器带动左半轴与通过电机空心轴的右半轴来达到驱动车轮的目的。

双联式驱动系统则就是有左右两个电动机直接通过半轴联结驱动轮,两台电动机之间则通过一个电控的差速器来控制。

四、驱动技术
纯电动汽车目前在世界范围内发展迅速,其外形在人们日常生活及国际车展中也种类繁多,各式各样。

然而,纯电动汽车驱动系统的内部基本框架几乎保持不变,其基本框架如下图所示:
图4-1 纯电动汽车驱动系统的基本框图
纯电动汽车驱动系统主要包括储能部件、驱动电机及主控制器、传动系统及车轮三部分。

储能部件主要由蓄电池、超级电容等部件组成,该部件通过充电器与外部电源相连,实现对纯电动汽车充电的功能。

主控制器的功能就是根据驾驶
员的操作意图与驱动系统的运行状况,对驱动电机发出相应的指令调控转速与转矩。

驱动电机的功能则就是将储能部件的电能转换为机械能的一种驱动装置。

驱动电机通过传动系统将转矩传递给车轮,实现机械能在纯电动汽车中的传递。

纯电动汽车在正常行驶过程中,驾驶员根据道路环境及车辆的运行状态操作纯电动汽车中的加速踏板,加速踏板将驾驶员的驾驶意图以电压信号的形式传递给纯电动汽车的主控制器。

基于加速踏板的电压信号与反馈的车速信号,主控制器根据控制策略调节脉宽调制信号(PWM)的占空比,调节后的PWM 信号控制功率变换器(IGBT)的通断时间实现驱动电机的调控。

驱动电机的转速、转矩通过机械传递装置传递给车轮,实现对纯电动汽车车速的控制。

过程如下:
图4-2 纯电动汽车驱动系统框图
五、总结
我国纯电动汽车技术研发与产业已经具备一定基础,随着研发技术水平的不断提升,经济性的改善使部分车型已经小批量生产,为产业化奠定良好基础。

电力供电与配套设施体系建设基本可以满足纯电动汽车的发展要求,同时纯电动汽车的发展在体制政策、战略资源、制造成本、多元市场等方面具有优势。

尽管发展纯电动汽车还面临一些问题与挑战,但总体来说,发展纯电动汽车的条件基本成熟。

面对机遇与挑战,我们必须积极、持续促进传统内燃机汽车工业的发展,同时应制定一个国家纯电动汽车发展战略,抓住机遇,积极应对国际挑战,使我国汽车工业健康、快速、可持续发展。
