水平垂直燃烧测试仪
水平垂直燃烧测试仪说明书
目录1.基本信息 (1)1.1安全说明 (1)1.2警告 (1)1.3搬运过程中的保护 (1)1.4设备保修 (1)1.5部件保证书 (1)1.6操作环境 (2)1.7气候环境 (2)1.8电气信息 (2)1.9安装类型和污染级别 (2)1.10电源 (2)1.11警告标志 (2)2.拆箱和安装 (4)2.1材料清单 (4)2.2安装 (4)3.产品简介 (5)3.1产品简介.............................................................................................错误！未定义书签。
3.2测试标准 (5)3.3相关术语 (5)3.4测试原理 (5)3.5仪器结构与功能 (5)3.6触摸屏界面操作 (6)4.校准 (11)4.1校准目的及要求 (11)4.2校准方法 (12)4.3校准通过的判定 (12)5.试验步骤 (12)5.150w水平燃烧试验 (12)5.250W垂直燃烧试验 (12)5.3500W垂直燃烧试验 (13)5.4薄膜材料垂直燃烧试验 (13)5.5泡沫材料水平燃烧试验 (13)6.维护与保养 (14)6.1维护信息 (14)6.2常见故障及解决 (14)基本信息1水平垂直燃烧测试仪中文(CN)1.基本信息安全说明因为所有带电的仪器存在潜在的触电危险，所以使用者必须熟悉仪器的性能和操作方法。
使用者应该做了所有合理的安全措施，如果有任何疑问，在使用之前应该寻求专业意见。
该仪器设计是为受过专业训练的人员在控制的环境中使用。
该仪器在住宅、商业和轻工业环境中使用，遵照标准EN50081-1.我司不承担任何未经授权修改本机的责任。
警告本部分包含触电电压。
在任何情况下使用者应该使用断电保护和接地保护。
所有通风口保持通畅。
搬运过程中的保护打开包装或移动部件的时候要特别小心，注意仪器的物理结构和重量。
CZF-3型水平垂直燃烧仪使用操作说明指导
（5）、垂直法试验
用标配标尺标定本生 灯与试样的位置，保证 10mm的距离 按“返回”使本生灯 回归原位。 注：此时三个显示时间 的数显表的计时不必理会， 再按启动开始试验时，数 字会自动归重新开始 点着本生灯并调节，使 之产生20mm±2mm高的 蓝色火焰。
标定火焰高度
（5）、垂直法试验—正 式试验
纺织品试样夹 悬挂处
That，s All ！
Thank You！
（5）、垂直法试验 试验前，先 按时间设定 小按钮，设 定施焰时间 10S
垂直法要求点火时间为10S
试验结果计算公式： Tr=∑（T1i+T2i） i=1 时间tf，以秒为单位： 式中 T1i—第i根式样第一次有焰燃烧时间，S； T2i—第i根式样第二次有焰燃烧时间，S； i—试验次数 i—1—5
试样烧至100mm处或试样熄灭，按“有焰计时”， 此时”有焰时间“显示时间即为燃烧时间t
（4）、水平法试验—情况2
设定30S的施焰时间 启动
情况2：试验燃烧速度较慢 设定施焰时间30S，按启动，本生 灯自动移至试样下端 当限定的30S时间到后，试样还未 烧到25mm处，本生灯仍自动退回原 处。观察试样，待试样烧至25mm处， 按“有焰计时” ，此时“有焰时间” 开始计时 ， 观察试样待火焰熄灭或烧 至100mm处，按“无焰计时”记录无 焰时间数据。 如未烧至100mm处火焰即熄灭， 需要测量下25mm标记处至燃烧熄灭 处的长度，计算烧损长度L。 设定30S的施焰时间 启动
（4）、水平法试验—情况1
情况1：试验燃烧速度较快 设定施焰时间30S，按启动， 本生灯自动移至试样下端 当试样烧至试样25mm标记 处，按“返回”本生灯自动退 回原位 此时“有焰时间”开始自动 计时，等试样烧至100mm处 或试样熄灭，按“有焰计时”， 此时”有焰时间“显示时间即 为燃烧时间
水平垂直燃烧试验仪作业指导书
期
4.13.4当按下按钮“余燃停止”时,余燃定时器自动结束计时
4.14计数器的时间继电器的设置和预置方式
4.14.1计数器设置和预置:(详细请阅览计数器说明书,请不要随意更改内部参数)
4.14.2时间设置:按<向左箭头选择位数,再按▲向上或▼向下选择所需个数即可。
5.注意事项
5.1使用不同气体时,因气体的压力大小不同,从而影响点火效果,此时,须调节燃烧座底下的
气压调节阀的控制量,同时与气体流量调节开关配合调整,以得到标准火焰。
5.2该设备的夹具、本生灯的移动部份都是用直线轴承承载,因此,轴承杆要求保持清洁,并定
期用带有机油的擦布去擦,以使得直线轴承正常工作,移动自如;
5.3实验结束后扭紧液化气罐安全气阀,待气管内的残留气体用完后,才能最后关闭电源。
6.示意图
燃烧区：定位夹具及点火头
计数区及时
间设置区
控制区：开关，
前进，返回，
上升，下降，
点火，电源
燃气压
力调节
燃气压
力观察
表
燃气流
量调节
燃气流量
观察表。
垂直水平燃烧试验机安全操作及保养规程
垂直水平燃烧试验机安全操作及保养规程垂直水平燃烧试验机是一种常用的实验仪器，用于测试材料燃烧性能，为保证试验过程的安全和仪器的正常运行，必须遵守以下操作规程和保养规程。
安全操作规程1. 前置准备在开始操作试验机之前，必须进行以下前置准备：•确保试验机处于停止状态，关掉电源，并断开电源线。
•检查试验机是否放置在水平地面上，确保试验台稳定。
•检查试验机的多功能控制面板，确保所有控制按钮和指示灯处于正常状态。
•根据所需的燃烧试验标准，配置所需的附件和配件。
•检查试验样品是否符合试验标准要求，并对样品进行标记和记录。
2. 启动操作在进行启动操作之前，必须确保已经完成前置准备，并进行以下操作：•检查试验机的液位，确保油量充足。
•打开电源，并根据试验要求输入所需控制参数。
•按下启动按钮，开始试验。
3. 操作注意事项在使用试验机过程中，必须注意以下事项：•严格遵守试验标准要求，按照标准要求进行操作。
•在试验过程中，禁止任何人员进入试验区域。
•试验机启动后，禁止在试验机周围进行任何移动和活动。
•发现样品燃烧状态异常时，立即停止试验，并进行必要的处理措施。
•在试验结束后，及时关闭试验机电源，并对试验机进行清洁和维护。
保养规程为了保证试验机的正常运行和延长其使用寿命，必须对试验机进行定期的保养和维护。
1. 正常使用在试验机正常使用过程中，应该注意以下事项：•对试验机进行定期检查和清洁，保持试验机的清洁和无尘状态。
•根据试验机的使用频率和试验类型，定期更换试验机的耗材和易损件。
•严格遵守试验机的使用操作规程，确保试验机安全可靠。
2. 定期维护除了正常使用外，还需要进行定期的维护保养，主要包括以下内容：•每年对试验机进行一次全面检查和维护。
•定期更换试验机的润滑油和液压油。
•对试验机的电气系统进行检查和维护，确保电气设备的正常运行。
•定期更换试验机的过滤器和加热管。
结束语以上是垂直水平燃烧试验机的安全操作规程和保养规程，希望能够对使用者提供帮助，确保试验机的安全和正常运行。

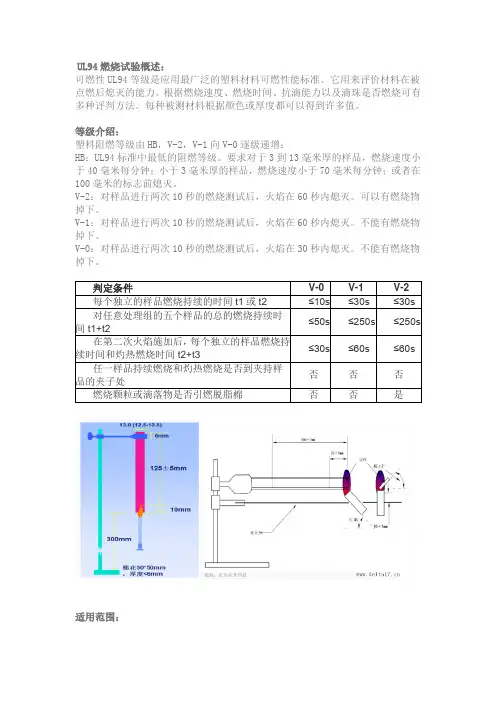

关于UL94水平垂直燃烧试验仪的详细介绍
UL94燃烧试验概述：可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。
它用来评价材料在被点燃后熄灭的能力。
根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。
每种被测材料根据颜色或厚度都可以得到许多值。
等级介绍：塑料阻燃等级由HB，V-2，V-1向V-0逐级递增：HB：UL94标准中最低的阻燃等级。
要求对于3到13毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。
V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。
可以有燃烧物掉下。
V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。
不能有燃烧物掉下。
V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。
不能有燃烧物掉下。
适用范围：UL94水平垂直燃烧试验仪，设计为对设备和器具部件材料的可燃性能试验，众多应用于zui终用途产品的易燃性能、燃烧速率、火焰蔓延、燃烧强度均可被检测，目前已经被广泛应用于V-0、V-1、V-2、HB、5V、HF-1、HF-2、HBF 级材料或泡沫塑料的可燃性进行定级评定。
适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。
UL94是美国保险协会颁布的关于针对塑料和泡沫材料的防火测试标准，主要用以检测设备和器具部件材料的可燃性能试验，UL94针对材料的燃烧主要分成了五种测试方法。
分别是：（1）、50W火焰水平燃烧测试UL 94HB40、HB75分级；（2）、50W火焰垂直燃烧测试V-0、V-1、V-2分级；（3）、500W火焰燃烧测试5VA、5VB分级；（4）、薄膜材料软性试样的垂直燃烧VTM-0、VTM-1和VTM-2分级；（5）、泡沫材料水平燃烧HF-1、HF-2和HBF分级。
(整理)垂直燃烧测试仪操作作业指导书.
垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。
为生产提供合格的成型原料。
文章来源：中国网印特印网（）2、适用范围适用于本公司内塑料、吸塑片材检测。
3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。
2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。
4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和3mm(-0.0,0.2)厚度样品，若样品最小厚度大于3mm或者最大厚度小于3mm，则可以不用提供3mm样品;样品最大厚度不超13mm，最大宽度不超过13.5mm，角半径不大于1.3mmV级防火试验（VerticalBurningTest,V-0/V-1/V-2）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm5V级防火试验（500W125mmVerticalBurningTest,5VA/5VB）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长×宽：125±5mm×13.0±0.5mm，提供最小厚度的样品；块状样品，150±5mm×150±5mm提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致，样品最大厚度不超过13mm，角半径不超过1.3mm。
垂直燃烧测试仪操作作业指导书
垂直燃烧测试仪操作作业指导书1、目的规范水平-垂直燃烧测试仪的操作方法及注意事项，保证水平-垂直燃烧测试仪试测试结果的精度及准确性。
为生产提供合格的成型原料。
文章来源：中国网印特印网（）2、适用范围适用于本公司内塑料、吸塑片材检测。
3、工作原理：1、本设备提供一个有焰燃烧源，手动操作火焰施加时间、余焰时间、余灼时间。
2、在预设的施焰、余焰、余灼时间下，通过燃烧测试仪对材料燃烧，材料在施焰、余焰、余灼三阶段的时间点来判定材料的UL等级。
4、试验样品要求：HB级防火试验样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和3mm(-0.0,0.2)厚度样品，若样品最小厚度大于3mm或者最大厚度小于3mm，则可以不用提供3mm样品;样品最大厚度不超13mm，最大宽度不超过13.5mm，角半径不大于1.3mmV级防火试验（VerticalBurningTest,V-0/V-1/V-2）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：长×宽：125±5mm×13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最大厚度不超过13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺寸的样品，中间尺寸厚度跨度不超过3.2mm；角半径不大于1.3mm5V级防火试验（500W125mmVerticalBurningTest,5VA/5VB）样品要求：1)片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀2)尺寸：条状样品，长×宽：125±5mm×13.0±0.5mm，提供最小厚度的样品；块状样品，150±5mm×150±5mm提供最小厚度的样品；厚一点的样品也需要提供，以防测试结果不一致，样品最大厚度不超过13mm，角半径不超过1.3mm。
UL94水平垂直燃烧试验机试验操作方法
适用范围：水平垂直燃烧测试仪是模拟电子电工产品周围环境发生着火的早期情况，用于模拟技术评定着火危险性，产品的周围着火时确保不致引起燃烧蔓延。
试验设备适用于电工电子产家用电器的部件，零件和元件，如：家用电器的绝缘外壳、开关面板、印刷电路板以及绝缘材料等。
此型号UL94 水平及垂直燃烧测试仪器，设计为对设备和器具部件材料的可燃性能试验，众多应用于最终用途的测试指标如易燃性能、燃烧速率、火焰蔓延、燃烧强度及产品的阻燃性能均为可被检测。
自动化程度高，测试数据准确，是我们为高要求用户推出的最新测试仪。
水平垂直燃烧测定仪原理：水平或垂直地夹住试样一端，对试样自由端施加规定的气体火焰，通过测量线性燃烧速度（水平法）或有焰燃烧及无焰燃烧时间（垂直法）等来评价试样的燃烧性能。
符合标准：1、水平燃烧测试： UL94HB (ASTM D 635, IEC 60695-11-10, IEC 60707, ISO 1210)2、垂直燃烧测试：UL 94 V-0, V-1, 或 V-2 (ASTM D 3801, IEC 60695-11-10, IEC 60707, ISO 1210)3、500w (125mm) 垂直燃烧测试：5VA 或 5VB (ASTM D 5048, IEC 60695-11-20, IEC 60707, ISO 9772) 500 W (125mm)4、薄材料垂直燃烧测试：VTM-0, VTM-1, 或 VTM-2 (ASTM D 4804, ISO 9773)5、水平发泡材料燃烧试验： HF- 1, HF-2 或 HBF (ASTM D 4986, ISO 9772)6、燃烧器：(ASTM D 5025, ASTM D 5207, ISO 10093, ISO 103351)箱体及夹具特点：1、箱体尺寸：长1200mm×宽600mm×高1300mm2、超大试验箱体0.55m3，确保试验有充足空气供应3、箱体烤漆处理;内部烤黑色漆(标准要求)耐腐蚀3、试验仪由试验部分和控制部分组成采用一体化设计，方便现场安装和调试4、大型玻璃观测窗，美观大方;便于观测试样燃烧状态5、先进工业外观设计、试验操作考虑人体工学设计，便于触及试样、燃烧器拉杆设计，易于操作;6、所有夹具:由304 不锈钢制作;美观耐腐蚀;夹具为水平燃烧及垂直燃烧一体化设计;操作方便;节省空间;7、标准规定楔形支架，可自由伸缩;满足特殊材料的试验要求;长120mm±2mm, 宽20mm±1mm;材质：304 不锈钢;耐腐蚀;8、304 不锈钢火焰高度标尺;29、不锈钢尺0.5mm 精度。
