如何选择合适的光纤配线架
走线架(桥架)的分类及选择？怎么选择走线比较合理
走线架（桥架）的分类及选择？怎么选择走线比较合理前言。
走线架（桥架）的分类及选择？怎么选择走线比较合理，今天小编来和大家补给下。
一，概念。
走线架的类型有很多，常见的是u型钢走线架，机房走线架，铝合金走线架，网格桥架，镀锌走线架这几种。
二，种类与应用。
（1）外走线架（热镀锌）。
外走线架。
适用于室外。
其走线架一般用角钢、扁钢、多孔U型钢组合加工后再表面热镀锌。
机房（室内）走线架根据要求可以选择铝合金走线架或钢走线架。
（2）钢走线架。
一般分扁钢走线架和多孔U型钢走线架，扁钢走线架一适合在基站及较小机房使用（属于比较早期的产品，用钢量大比较重）。
多孔U型钢走线架分标准的和轻型U-II型的两种。
U-II型走线架适合在基站及小机房使用（可代替扁钢走线架使用），一般厚度1.5mm、2mm；标准多孔U型钢走线架适合在大中小型不同机房使用，材料厚度2mm，另外2.5mm、3mm厚度可定制。
结构美观、安装扩容方便、吊挂方式灵活。
（3）基站走线架：要求成本低，安装简便，承重在每米100KG以上，可选用LP-ZXJ-L-LBG系列；LP-ZXJ-L-LD系列；LP-ZXJ-L-34H系列；LP-ZJX-L-32K系列；以上系列的走线架可在无线基站及线缆不多的小机房适用。
（4）铝合金走线架铝合金走线架是机房专门用来走线的设备，广泛应用于中国电信、中国联通、中国网通、中国移动的机房基站的建设。
铝合金走线架作为现代通信机房中通信设备必不可少的辅助设备，它不但具有支撑全部线缆重量、提供布线以及为设备提供顶部固定支点的功能，而且兼具美化机房的作用。
铝合金走线架，根据信息产业部的要求，设计为全开放式裸架，可以吊顶走线、沿墙走线及立式架走线。
承重效果好，且美观方便，利于日后维护检测检修。
（6）机房走线架：大机房或中心机房，要求走线架坚固美观，性价比高。
可选用LP-ZXJ-L-KX系列；LP-ZXJ-L-DX系列；LP-ZXJ-L-50D系列；根据走线架承载线缆的数量选择合适的走线架组合。

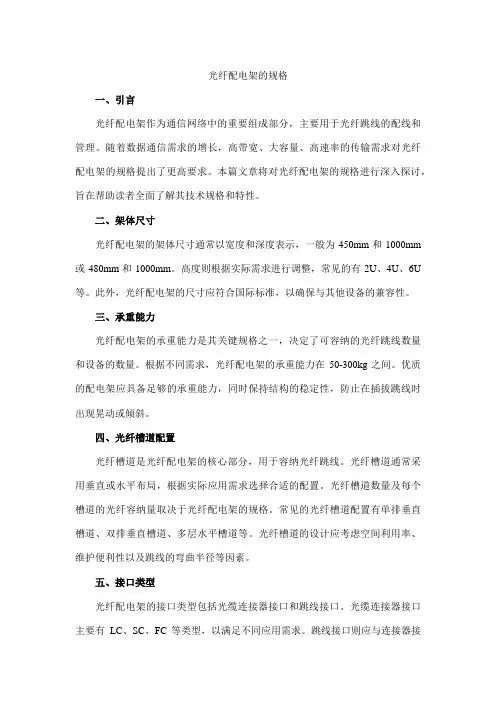

光纤配电架的规格
光纤配电架的规格一、引言光纤配电架作为通信网络中的重要组成部分，主要用于光纤跳线的配线和管理。
随着数据通信需求的增长，高带宽、大容量、高速率的传输需求对光纤配电架的规格提出了更高要求。
本篇文章将对光纤配电架的规格进行深入探讨，旨在帮助读者全面了解其技术规格和特性。
二、架体尺寸光纤配电架的架体尺寸通常以宽度和深度表示，一般为450mm和1000mm 或480mm和1000mm。
高度则根据实际需求进行调整，常见的有2U、4U、6U 等。
此外，光纤配电架的尺寸应符合国际标准，以确保与其他设备的兼容性。
三、承重能力光纤配电架的承重能力是其关键规格之一，决定了可容纳的光纤跳线数量和设备的数量。
根据不同需求，光纤配电架的承重能力在50-300kg之间。
优质的配电架应具备足够的承重能力，同时保持结构的稳定性，防止在插拔跳线时出现晃动或倾斜。
四、光纤槽道配置光纤槽道是光纤配电架的核心部分，用于容纳光纤跳线。
光纤槽道通常采用垂直或水平布局，根据实际应用需求选择合适的配置。
光纤槽道数量及每个槽道的光纤容纳量取决于光纤配电架的规格。
常见的光纤槽道配置有单排垂直槽道、双排垂直槽道、多层水平槽道等。
光纤槽道的设计应考虑空间利用率、维护便利性以及跳线的弯曲半径等因素。
五、接口类型光纤配电架的接口类型包括光缆连接器接口和跳线接口。
光缆连接器接口主要有LC、SC、FC等类型，以满足不同应用需求。
跳线接口则应与连接器接口相匹配，以确保顺利插拔和传输性能。
此外，光纤配电架还配备有终端面板或尾纤盒等配件，以实现灵活的光纤管理和跳线连接。
这些接口应具备良好的电气性能和机械性能，以满足高带宽、低损耗的需求。
六、总结光纤配电架作为通信网络中的重要组成部分，其规格对网络性能和应用至关重要。
本文从架体尺寸、承重能力、光纤槽道配置、接口类型等方面对光纤配电架的规格进行了深入探讨。
在实际应用中，根据网络规模、传输需求以及空间限制等因素选择合适的光纤配电架规格，有助于提高网络的性能和可靠性。
12口光纤配线架施工定额
12口光纤配线架施工定额
摘要：
1.12 口光纤配线架的概述
2.12 口光纤配线架的施工定额
3.12 口光纤配线架的选择与配置
4.12 口光纤配线架的应用场景
5.12 口光纤配线架的优点与局限性
正文：
一、12 口光纤配线架的概述
12 口光纤配线架是一种光纤网络设备，用于光纤的连接、分配和调度。
它可以将多条光纤线路集中管理，提高光纤网络的传输效率和稳定性。
12 口光纤配线架的“12 口”指的是该设备具有12 个光纤接口，适用于中小型光纤网络系统。
二、12 口光纤配线架的施工定额
12 口光纤配线架的施工定额主要取决于光纤的类型、长度和连接方式。
在实际应用中，要根据具体情况选择合适的光纤配线架，并按照施工标准进行安装。
三、12 口光纤配线架的选择与配置
在选择12 口光纤配线架时，需要考虑以下几个方面：
1.光纤的类型和长度：根据传输距离和网络需求选择合适的光纤类型和长度。
2.接口数量：根据实际应用需求选择合适的接口数量。
一般来说，12 口光纤配线架适用于中小型网络系统，如果需求较大，可以考虑选择24 口光纤配线架。
3.双工耦合器：根据光纤传输模式的需求，选择合适的双工耦合器。
四、12 口光纤配线架的应用场景
12 口光纤配线架广泛应用于以下场景：
1.企业网络布线：企业网络布线需要高效、稳定地传输数据，12 口光纤配线架可以满足这一需求。
2.数据中心：数据中心需要处理大量数据，12 口光纤配线架可以提高数据传输速度和稳定性。
3.学校和机关单位：学校和机关单位需要建立稳定的网络环境，12 口光纤配线架可以满足这一需求。
光纤配线架配置说明 (2014-12-8)
光纤配线架配置说明目录光纤配线架配置说明 (1)FP700A (2)一、FP700A+双工LC耦合器FA830SMF (2)二、FP700A+单工SC耦合器FA820SM (3)三、FP700A+单工ST耦合器FA810SM 或（FP700A+单工FC耦合器FA840SM） (3)FP750A (4)一、FP750A+双工LC耦合器FA830SMF (4)二、FP750A+单工SC耦合器FA820SM (4)三、FP750A+单工ST耦合器FA810SM 或（FP750A+单工FC耦合器FA840SM） (5)FP780A (5)一、FP780A+双工LC耦合器FA830SMF (5)二、FP780A+单工SC耦合器FA820SM (5)说明：（本文档仅适用于楼层配线间光纤配线架数量计算）◆公式中，6口和12口，4口和8口连接挡板不能同时混用；如果混用，公式另算。
不同型号的耦合器不能混用，如果混用，公式另算。
◆向上取整，就是小数点后有数值大于0的个位增加1。
◆接入配线架的光纤满配尾纤、满配耦合器。
◆如有表述不清楚或与实物不符的，请以《同方ROTA综合布线产品手册》为准。
FP700AFP700A产品描述：19"机柜式光纤配线架（固定式，包括1个24芯熔接盘，铝制盖板，黑色，最大可至48芯）。
一、FP700A+双工LC耦合器FA830SMF产品清单：光纤配线架FP700A，12SC/24LC型连接面板FP700-12SC/24LC 或6SC/12LC型连接面板FP700-6SC/12LC，连接挡板FP700-BLANK ，24芯熔接盘FP700-S ，LC 光纤耦合器（双工） FA830SMF，单芯尾纤，双芯跳线。
计算公式：1、FP700A数量 =（接入的光纤总芯数/48，向上取整）。
2、FP700-12SC/24LC数量 =（接入光纤总芯数/24，向上取整）。
或光纤面板FP700-6SC/12LC数量 =（接入光纤总芯数/12，向上取整）。
光缆配线架参数
光缆配线架参数
光缆配线架是一个设备，用于安装和组织光纤缆。
它是一个重要的设备，用于提供网络连接并保证网络的良好运行。
以下是一些光缆配线架的常见参数：
1. 尺寸：光缆配线架的尺寸通常是标准机柜尺寸，例如19英寸宽和1U高度。
不同品牌和型号的配线架尺寸可能会有所不同。
2. 材料：光缆配线架通常由金属材料制成，例如钢铁或铝合金。
这些材料可以提供强度和稳定性，以保护设备免受损坏。
3. 安装方式：光缆配线架可以通过各种方式安装，例如固定在墙上或安装在机柜内部。
选择合适的安装方式可以根据需要大小和网络架构。
4. 端口数：光缆配线架通常有多个端口插槽，供插入或插拔光纤电缆，以便连接到其他设备或网络。
不同型号的配线架可能会有不同数量的端口。
5. 纤芯数量：光缆配线架也可能有不同数量的纤芯，来适应不同种类的网络连接。
典型的光纤光纤可以有2个、4个、6个或12个纤芯。
6. 其他特性：光缆配线架可能具有附加的特性，例如模块化设计、可拆卸可移动部分、防尘和防震等功能，以优化性能和安全性。
总之，全面了解光缆配线架的参数是非常重要的，以确保选择最适合您的网络设备的服务商和配件。
光纤配线架使用方法
光纤配线架使用方法一、光纤配线架简介光纤配线架是一种用于光纤通信系统中的设备，主要用于连接和管理光纤线缆，提供光纤连接和分配功能。
它可以有效地保护光纤线缆，确保信号的传输质量，同时也方便了维护和管理工作。
二、光纤配线架的安装1. 确定安装位置：选择一个干燥、通风良好的位置安装光纤配线架，以保证其正常运行和使用寿命。
2. 固定支架：根据光纤配线架的型号和规格，选择合适的支架进行固定，确保其稳固不摇晃。
3. 安装光纤线缆：首先将光纤线缆引入配线架内，然后使用光纤连接器将线缆连接到配线架上的相应端口。
三、光纤配线架的连接1. 光纤连接器的选择：根据实际需求和系统要求选择合适的光纤连接器，例如SC、LC、FC等。
2. 清洁连接器：在连接前，需确保连接器的端面清洁，以确保连接的质量和稳定性。
3. 连接操作：将连接器插入配线架上的端口，确保连接器与端口完全贴合，并轻轻旋转以确保连接牢固。
4. 测试连接：连接完成后，使用光纤测试仪器对连接进行测试，确保连接质量达标。
四、光纤配线架的管理1. 标记管理：为了方便维护和管理，可以对光纤配线架上的光纤线缆进行标记，如使用标签标注其用途、来源等信息。
2. 整理布线：定期检查光纤配线架的布线情况，确保线缆整齐、无松动，并进行必要的调整和整理。
3. 维护保养：定期对光纤配线架进行清洁和维护，确保其正常运行和使用寿命。
4. 安全防护：采取必要的安全防护措施，如使用防尘罩、防火罩等，确保光纤配线架的安全性和可靠性。
五、光纤配线架的故障排除1. 检查连接：当光纤通信出现故障时，首先需要检查光纤配线架上的连接是否牢固，是否存在松动或损坏的情况。
2. 清理端面：如果连接器端面有污染或损坏，需要进行清洁或更换，以保证连接的质量和稳定性。
3. 检查线缆：检查光纤线缆是否存在折断、弯曲或损坏的情况，及时更换有问题的线缆。
4. 测试检测：使用光纤测试仪器对光纤连接进行测试，以确定故障的具体位置，并采取相应的修复措施。
中华人民共和国通信行业标准光纤配线架
中华人民共和国通信行业标准光纤配线架光纤配线架是通信行业中重要的设备之一，用于光纤的接入、连接和分配。
根据中华人民共和国通信行业标准，光纤配线架有着特定的设计要求和规范，以确保正常的通信传输和网络运行。
本文将介绍中华人民共和国通信行业标准下光纤配线架的相关规范和设计要求。
一、光纤配线架的分类根据中华人民共和国通信行业标准，光纤配线架主要分为落地式光纤配线架和壁挂式光纤配线架两大类。
落地式光纤配线架多用于机房和设备间，提供光纤的整理和分配；而壁挂式光纤配线架则常用于通信机柜和墙壁上，方便光纤的接入和连接。
二、光纤配线架的结构和要求1.结构要求根据中华人民共和国通信行业标准，光纤配线架应具备以下结构要求：(1) 框架：光纤配线架应采用具有足够机械强度并保证通信设备的整齐排列的结构，具备良好的稳定性和可靠性。
(2) 框架表面处理：配线架表面应进行防锈和防腐蚀处理，以延长使用寿命。
(3) 纤束管理：配线架内应设有纤束管理装置，能有效固定和保护光纤，并方便光纤的接入和维护。
(4) 标签：每个配线单元应有清晰的标签，以便于标识和管理。
2.安装要求(1) 安装位置：光纤配线架安装位置应选择在通信机房或设备间，距离光缆入侧不宜过远，以避免光纤过长带来的传输损耗。
(2) 管道连接：为光纤配线架提供充足的进出光缆的管道，确保光纤接入的便利性和可靠性，并减少光缆的弯曲。
三、光纤配线架的使用和维护1.使用要求(1) 光纤接入：光纤配线架需要提供光纤的接入接口，并确保光纤的质量和连接的稳定性。
(2) 光纤分配：根据通信网络需求，对光纤进行合理的分配和组织，为网络传输提供良好的支持。
(3) 光纤保护：光纤配线架应提供充足的光纤保护措施，防止光纤受到外力损坏。
2.维护要求(1) 定期巡检：对光纤配线架进行定期巡检，检查光纤的连接、固定和保护情况。
(2) 清洁保养：保持配线架的清洁，防止灰尘和杂物对光纤的污染和损坏。
(3) 故障处理：及时处理光纤配线架中出现的故障，保证通信网络的正常运行。
12口光纤配线架施工定额
12口光纤配线架施工定额摘要：1.12口光纤配线架简介2.12口光纤配线架的施工定额计算方法3.12口光纤配线架的配置与应用4.12口光纤配线架的选购与维护正文：一、12口光纤配线架简介12口光纤配线架（ODF）是一种用于光纤通信系统的设备，主要用于固定和保护光纤，提供光纤的接续和分配功能。
它广泛应用于大型网络公司、学校机房等场所。
12口光纤配线架可容纳12根光纤，适用于单芯或双芯传输，具有良好的光学性能和稳定性。
二、12口光纤配线架的施工定额计算方法1.确定光纤配线架的类型：根据实际需求，选择12口或24口光纤配线架。
2.计算光纤芯数：统计接入设备所需的光纤芯数，考虑备用光纤芯数，以确定光纤配线架的容量。
3.选择合适的光纤：根据设备需求，选择合适的光纤规格，如G.652D、G.655等。
4.计算光纤跳线长度：根据设备位置和光纤配线架的距离，计算光纤跳线的长度，考虑余量和预留。
5.确定光纤接头类型：根据设备接口类型，选择合适的光纤接头，如SC、LC、FC等。
6.计算光纤接头数量：光纤接头数量=光纤芯数×光纤跳线长度。
三、12口光纤配线架的配置与应用1.光纤配线架的安装：根据机房环境，选择合适的安装位置，确保光纤配线架稳定可靠。
2.光纤接续：使用光纤剥线钳和光纤接头工具，将光纤剥皮后与光纤接头连接。
3.光纤跳线制作：将光纤接头与光纤跳线连接，确保连接牢固可靠。
4.光纤配线架的标识：对每个光纤接头进行标识，方便后续维护和管理。
5.光纤配线架的维护：定期检查光纤接头和光纤跳线，及时更换损坏部件，确保光纤通信的正常运行。
四、12口光纤配线架的选购与维护1.选购注意事项：- 品牌：选择知名品牌，保证产品质量；- 材质：选择高品质的材料，确保光纤配线架的稳定性和耐用性；- 规格：根据实际需求，选择合适的规格；- 售后服务：了解售后服务政策，确保购买后的售后保障。
2.维护方法：- 定期清洁：使用清洁剂清洁光纤配线架表面和内部，防止灰尘影响光纤传输；- 检查光纤接头：定期检查光纤接头是否损坏、松动，及时更换或维修；- 检查光纤跳线：检查光纤跳线是否损坏、老化，及时更换；- 防止物理损伤：在光纤配线架附近设置警示标志，避免误操作导致的损坏；- 定期检查电源：检查光纤配线架电源是否正常，防止因电源问题导致设备损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤配线架是容纳光纤和进行光纤活动转接的部件，为此，它的基本功能是能够固定和收容光纤、端接光纤和安装光纤耦合器。
同时也可以保护光纤的接头，防止其被损坏，故也是一个保护装置。
虽然功能一致，但光纤配线架也于其他任何产品一样在市场上有着无数不同形状、不同规格的配线架，每个制造商都有着各自独特的样式和主要特征。
故如何选取一款适合工程应用的光纤配线架就成了一项比较困难的任务。
经济型光纤配线架通常结构上脆弱，没有线缆固定、管理等附件。
他们的连接器间距一般不均匀。
中端型配线架使用质量合理的材料制成，设置有一些线缆固定保护结构。
高端配线架通常拥有中端型光纤配线架的全部特征，而且在结构上更加结实，更加方便，并可提供完整的附件。
此外，在选择适宜的光纤配线架时还应考虑以下几个关键因素：
1.光纤配线架是安装在墙上还是19’’机架上？
光纤配线架通常安装在19’’机架内，对于小型安装可能也会直接安装在墙壁上。
2.是否有光缆余留量安放空间？
应当保留一定量的光缆以防在配线架内拉断光纤，承受过高的应力，并能防止光纤被扯出配线架。
3.是否有保护装置？
在光纤配线架内部应设有光纤保护装置。
4.通用性
不同的耦合器在配线架上要尽可能的体现出通用性。
比如LC型光纤配线架 就可适合双工LC/单工SC/MTRJ型光纤适配器；ST型光纤配线架就可适合ST以及FC型光纤适配器。
大大的提高了产品的可用性。
5.结构是否灵活？
这项特点依旧是提高产品的可用性。
光纤配线架根据结构分，可分为3种类型，即壁挂式、机柜式和机架式。
壁挂式一般为箱体结构，适用于光缆条数和光纤芯数都较小的局所。
机柜式是采用封闭式结构，纤芯容量比较固定，外形比较美观。
机架式一般是采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，灵活地组装在机架上，它是一种面向未来的结构，可以为以后光纤配线架向多功能发展提供便利条件。
光纤配线架应尽量选用铝型材机架，其结构较牢固，外形也美观。
机架的外形尺寸应与现行传输设备标准机架相似，以方便机房排列。
表面处理工艺和色彩也应与机房内其他设备相近，以保持机房内的整体美观。
针对以上考虑因素，如下简单介绍德特威勒公司的光纤配线架：
光纤配线架由如下几个部分组成，从而发挥了其重大的作用，具体如下：
●光纤配线架金属箱体
德特威勒公司的光纤配线架根据其金属箱体结构不同可分为：旋转式、固定式和抽屉式。
其中旋转式光纤配线架采用旋转盘的结构，从前方旋转出便于操作以及后期维护，但在旋转过程中容易拉断损坏光纤；固定式光纤配线架稳定可靠，但无法从正面进行维护，对于后期的维护人员带去了很大的不便；抽屉式光纤配线架采用抽屉盘的结构，从前方拉出不仅便于操作以及后期维护，其结构还不会损坏光纤。
●耦合器安装面板
在光纤配线架的正面，装有数块前面板，用于安装光纤耦合器，由于光纤耦合器的不同，故形成了不同结构的前面板：双工LC型（MTRJ/SC亦可装在此面板上），ST型（FC亦可安
装在此面板上）。
●熔纤盘/绕线盘
当光纤被剥离外护套后进行熔纤，并固定在熔纤盘内，其脱离了外护套的那段光纤极其脆弱，机械强度会明显降低，使用熔纤盘/绕线盘的目的是将其脆弱的光纤固定并盘绕在盘内，以免损坏。
一般而言，熔纤盘以及绕线盘为配套使用。
●接地装置
满足工程中要使用光纤配线架内的接地装置接地的需求。
●各种附件
其包括机架螺钉、耦合器安装螺丝、尼龙扎带、软管、光纤热缩管等，为现场安装和熔接配备了完整的附件。
根据金属箱体的不同结构，可分为3款配线架：旋转式光纤配线架、固定式光纤配线架和抽屉式光纤配线架。
为不同工程实际应用时提供了多种选择，依据工程的需求选择最适合的光纤配线架。
如下将对光纤配线架的安装过程加以说明，如下安装步骤以旋转式光纤配线架为例。
旋转式光纤配线架
●打开旋转盘。
●从侧面插入光缆，在光纤配线架内预留盘绕长度，推介200cm。
●为避免光纤进入的灰尘和水汽，剥离外护套前剪断80cm。
●根据盘绕空间和实际熔纤所需要的长度，开剥光缆。
●把光缆退回到预留处进行绑扎，接地（室外光缆）。
●将光纤束管置换到保护软管（附件）内，软管另一端紧套在束管根部，用扎带扎紧，另一端保留至熔纤盘进口。
●将光缆固定在箱体侧面的光缆接入板上，室外光缆用金属箍，室内光缆用塑料魔术贴。
左图为室外光缆固定示意图，右图为室内光缆固定示意图
●将尾纤和光缆内光纤进行开剥清洁，制备光纤端面，上熔接机熔纤。
●为避免光纤进入的灰尘和水汽，尾纤长度推荐200cm，剥离包层前剪断80cm。
●熔纤完毕后，将尾纤盘绕整齐后插入光纤适配器。
●盖好熔纤盘，回旋旋转盘。
在将光纤配线架安装至机柜时需注意以下两点内容：
△若采用顺序理线，则在机柜上需首先安装光纤配线架，若采用逆序理线，则无需上述提醒。
△将光纤配线架安装上机柜时，取用附件中的M6机架螺钉固定。
综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息进行传输，而这一特性的实现需要通过连接不同信息的配线架之间的跳接来完成，可见，配线架的作用是非常大的。
事实上，随着布线技术的发展，配线架自身也在沿着高密度、易安装、易管理和易维护的方向发展。
●密度越来越高
随着网络应用的普及和深入，高密度成为很多网络设备发展的一个方向，这就需要在机架中支持尽可能多的端口。
为了满足这一需要，相对高密度的配线架也诞生了。
24口、48口、72口甚至96口的光纤配线架已经并不稀奇，在市面上已经应有尽有。
●安装越来越易
光纤配线架自身的安装以及光纤在配线架中的端接时所有安装中重要的一块，因此，把光纤配线架设计成更方便这部分安装也就成为了关键。
●管理以及维护越来越易
网络系统的管理和后期维护越来越得到重视，在网络规模逐渐变大的今天，对网络的可管理提出了更高的要求。
事实上，为了更好的实现综合布线的智能管理，除了相应的软件外，配线架自身的可管理也是非常重要的一环。
管理能力好的配线架能够让网线布置的更系统化、
规范化和合理化。
同样，后期维护也是至关重要的一环。
如何让IT人员进行更好的管理和更方便的维护是最主要的一个提升。
总而言之，光纤配线架的选型是一项重要而复杂的工作，各项目应根据工程的具体情况，充分考虑各种因素，在认真了解，反复比较的基础上，才能选出一种最能满足当前需要和未来发展的光纤配线架。
