实训3 以太网交换机的配置
以太网交换机设置
如何配置以太网交换机串口通过配置电缆与以太网交换机的Console 口连接。
一、通过Console 口搭建配置环境建立本地配置环境，只需将微机（或终端）的串口通过配置电缆与以太网交换机的Console 口连接。
（2）在微机上运行终端仿真程序（Windows 9x的超级终端等），设置终端通信参数为波特率9600bps、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100。
如图2-2至图2-4所示。
（3）给以太网交换机通电，终端上显示以太网交换机的自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<Quidway>）。
（4）键入命令，配置以太网交换机或查看以太网交换机运行状态。
需要帮助可以随时键入“?”。
二、通过Telnet 搭建配置环境如果用户已经通过Console 口正确地配置了以太网交换机管理VLAN 接口的IP 地址（在VLAN 接口视图E下使用ip address 命令），并已指定与终端相连的以太网端口属于该管理VLAN（在VLAN 视图E下使用port 命令），这时可以利用Telnet 登录到以太网交换机，然后对以太网交换机进行配置。
（1）在通过Telnet 登录到以太网交换机之前，需要通过Console 口在交换机上配置欲登录的Telnet 用户名和认证口令。
说明：Telnet 用户登录时，默认需要进行口令认证，如果没有配置口令而进行Telnet登录，则系统会提示“password required, but none set.”。
可用下面的命令配置用户登录口令。
<Quidway> system-viewEnter system view， return user view with Ctrl+Z.[Quidway] user-interface vty 0[Quidway-ui-vty0] set authentication password simple xxxx（xxxx 是欲设置的Telnet 用户登录口令）（2）建立配置环境，只需将微机以太网口通过局域网与以太网交换机的以太网口连接。

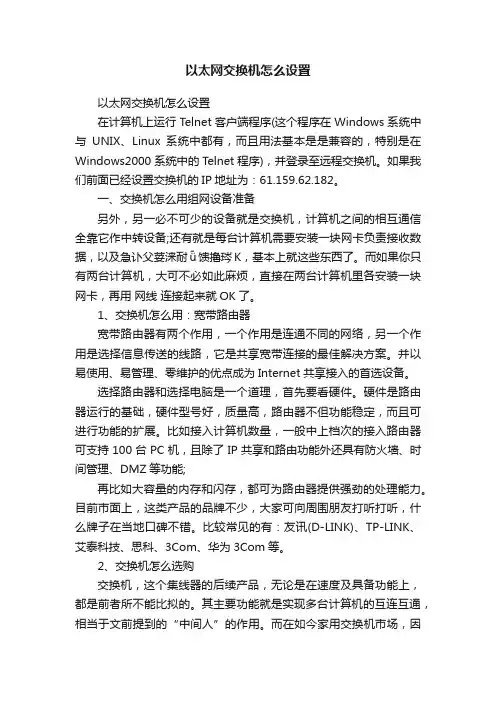

以太网交换机怎么设置
以太网交换机怎么设置以太网交换机怎么设置在计算机上运行Telnet客户端程序(这个程序在Windows系统中与UNIX、Linux系统中都有，而且用法基本是是兼容的，特别是在Windows2000系统中的Telnet程序)，并登录至远程交换机。
如果我们前面已经设置交换机的IP地址为：61.159.62.182。
一、交换机怎么用组网设备准备另外，另一必不可少的设备就是交换机，计算机之间的相互通信全靠它作中转设备;还有就是每台计算机需要安装一块网卡负责接收数据，以及急讣父荽涞耐ǖ馈撸琌K，基本上就这些东西了。
而如果你只有两台计算机，大可不必如此麻烦，直接在两台计算机里各安装一块网卡，再用网线连接起来就OK了。
1、交换机怎么用：宽带路由器宽带路由器有两个作用，一个作用是连通不同的网络，另一个作用是选择信息传送的线路，它是共享宽带连接的最佳解决方案。
并以易使用、易管理、零维护的优点成为Internet共享接入的首选设备。
选择路由器和选择电脑是一个道理，首先要看硬件。
硬件是路由器运行的基础，硬件型号好，质量高，路由器不但功能稳定，而且可进行功能的扩展。
比如接入计算机数量，一般中上档次的接入路由器可支持100台PC机，且除了IP共享和路由功能外还具有防火墙、时间管理、DMZ等功能;再比如大容量的内存和闪存，都可为路由器提供强劲的处理能力。
目前市面上，这类产品的品牌不少，大家可向周围朋友打听打听，什么牌子在当地口碑不错。
比较常见的有：友讯(D-LINK)、TP-LINK、艾泰科技、思科、3Com、华为3Com等。
2、交换机怎么选购交换机，这个集线器的后续产品，无论是在速度及具备功能上，都是前者所不能比拟的。
其主要功能就是实现多台计算机的互连互通，相当于文前提到的“中间人”的作用。
而在如今家用交换机市场，因为不同品牌、不同端口数的交换机价格差距很大。
所以在选购时，应该根据自己的实际情况来选择，比如选择的'组网方式、承受的价格、品牌、喜欢的交换机外形等，另外还必须注意交换机的各项性能指标，比如接口数量等，一般说来，5口和8口的交换机是首选。
《交换机路由器及其配置》课程教学实训大纲.
《交换机路由器及其配置》课程教学实训大纲课程名称：交换机路由器的配置实训学时：54适用专业：计算机网络专业课程类别：专业课编写大纲教研室/实训室：网络技术教研室一、实训目的与要求：在交换机、路由器网络设备建立的实验环境中，了解以太网交换机和路由器的工作原理，熟练掌握以太网交换机和路由器的常规配置方法，能使用以太网交换机和路由器组建局域网和广域网，能进行网络设备的日常常规维护操作。
二、实训方式任务驱动三、考核方法学生出勤20%+实训完成情况80%四、实训指导书及主要参考资料《网路设备的安装与管理实训教程》崔先雨等编著大连理工大学出版社 2008年4月《交换机/路由器及其配置》石硕主编电工业出版社 2008年5月五、实训项目及学时分配实训项目一览表六、实训项目内容及其要求实训一、交换机Console口和Telnet配置方法（6学时）【实训目的】：学习以太网交换机使用Console口和Telnet两种方法进行配置。
【实训内容】：1、利用Console口进行连接、用户登录验证配置及用户访问控制权限的配置。
2、利用Telnet登录交换机时仅使用密码验证和使用用户名加密码验证两种方式的交换机配置。
【实训设备】：虚拟软件Packet Tracer 5.0【实训要求及成绩评定】：要求：验证和测试利用Console口和Telnet进行连接、用户登录验证配置及用户访问控制权限的配置情况。
成绩评定：A+. 验证结果和命令配置达到实训预期效果A．验证结果和配置命令基本正确A-．命令配置使用正确，验证结果欠佳实训二、交换机的常规配置（6学时）【实训目的】：1、了解交换机的默认配置2、重点掌握利用交换机Console口命令对交换机进行配置【实训内容】：1、修改交换机主机名2、修改交换机端口地址与属性3、配置交换机端口的静态MAC地址表4、实现交换机的端口汇聚换机配置。
【实训设备】：PC若干台虚拟软件Packet Tracer 5.0【实训要求及成绩评定】：要求：验证和测试利用交换机Console口命令修改交换机主机名、修改交换机端口地址与属性、配置交换机端口的静态MAC地址表、实现交换机的端口汇聚情况成绩评定：A+. 验证结果和命令配置达到实训预期效果A．验证结果和配置命令基本正确A-．命令配置使用正确，验证结果欠佳实训三、虚拟局域网VLAN配置（4学时）【实训目的】：1、重点掌握VLAN的基本配置，2、掌握VLAN在实际网络中如何应用。
计算机网络技术实验实训教程：实验三交换机端口的基本配置
计算机网络技术实验实训教程实验三 交换机端口的基本配置实验名称：交换机端口的基本配置。
实验目的：掌握交换机端口的常用配置参数。
技术原理：二层交换机属数据链路层设备，可以识别数据包中的MAC 地址信息，并将这些MAC 地址与对应的端口记录在自己内部的一个MAC 地址表中，交换机初始化时MAC 地址表是空的，主机之间互相发送数据，交换机会学习数据帧的源MAC 地址，形成MAC 地址表，并根据目的MAC 地址进行包的转发，交换机有直通式、存储转发式、无碎片直通式（更高级的直通式转发） 三种转发方式。
实现功能：配置交换机端口的速率，双工模式，进行有效查看。
实验设备： S2126G 一台，主机一台，直连网线或控制线一根。
实验拓朴：实验步骤：1.配置交换机端口参数。
Switch>enable ! 进入特权模式。
Password:Switch# configure terminal ! 进入全局配置模式。
Switch(config)# interface fastethernet 0/1 ! 进入交换机F0/1的接口模式。
Switch(config-if)# speed 10 ! 配置端口的速率为本10M 。
（参数有100，10，auto 自适应）Switch(config-if)#duplex half !配置端口为半双工模式。
（参数有full 全双工，half,auto 自适应）Switch(config-if)# no shutdown ! 开启该端口，使端口转发数据。
S2126C o n s o l eF 0/5 c o m 1N I C2．查看交换机端口的配置信息。
switch# show interface fastethernet 0/1 !Interface : FastEthernet100BaseTX 0/1Description :AdminStatus : upOperStatus : downMedium-type : copperHardware : 10Base-T/100Base-TXMtu : 1500LastChange : 0d:0h:27m:29sAdminDuplex : HalfOperDuplex : UnknownAdminSpeed : 10OperSpeed : UnknownFlowControlAdminStatus : OffFlowControlOperStatus : OffPriority : 0Broadcast blocked :DISABLEUnknown multicast blocked :DISABLEUnknown unicast blocked :DISABLE注意事项：1.交换机端口默认开启，AdminStatus是UP，如果该端口没连其它设备，OperStatus是DOWN。
实训3交换式以太网
实训3交换式以太网在计算机网络新应用技术发展过程中，局域网技术一直是最为活跃的领域之一。
局域网技术已经在企业、机关、学校乃至家庭中得到了广泛的应用。
本次实训利用多台计算机和交换机构建一个小型的交换式以太网。
【实训内容】◎局域网的特点（拓扑结构、工作模式、连接介质、介质访问控制方法）◎常用联网设备（交换机、路由器）◎以太网的特点以及新技术.1准备知识.1.1局域网局域网（LAN，Local Area Networks）是指在较小的地理范围内，将有限的通信设备互联起来的计算机通信网络。
从功能的角度来看，局域网具有以下几个特点：1．传输速率高局域网内计算机间数据传输速度非常快，根据传输介质和网络设备的不同，线路所提供的带宽最小也能达到10Mbps，稍快一些可达到100Mbps、1000Mbps，甚至是10Gbps，所以能支持计算机之间的高速通信，时延较低。
无论是普通的办公自动化、多媒体教学还是视频点播，都能非常轻松地实现。
2．区域范围小不同地传输介质所能够提供的传输距离是不同的。
一般，双绞线为100米，多模光纤为200～500米、单模光纤则可以达到10千米～100千米。
虽然借助于单模光纤和相应的网络设备，可以将局域网的传输访问扩大至数十千米，局域网往往不会拥有如此巨大的规模。
通常情况下，只需要使用多模光纤将各建筑物连接起来。
除非由于合并（如高等院校间的合并）或吞并（如企业间的购并）等特殊原因，将原来相隔较远的两个或两个以上地域内的计算机连接起来而形成的网络，才会用到单模光纤。
3．误码率低相对于广域网和城域网由于局域网的传输距离较短、经过的网络连接设备少，且受到外界干扰的程度也小，所以数据在传输过程中的误码率也相对较低。
误码率通常可控制在10-8。
4．易于维护和管理局域网通常由一个单位或组织建设和拥有，易于维护和管理5．局域网的拓扑结构网络中的计算机等设备要实现互联，就需要以一定的结构方式进行连接，这种连接方式就叫做"拓扑结构"。
实验三 交换机的基本配置
实验三交换机的基本配置（实验指导）一、实验目的了解交换机网络硬件设备，初步掌握交换机的常用配置。
二、实验工具交换机，路由器，PC，Packet Tracer软件等。
三、实验要求熟悉Cisco IOS命令，理解交换机的工作原理，通过Packet Tracer软件能对交换机进行仿真配置，完成Vlan。
可根据情况进一步完成VTP，STP等配置并测试。
实验环境四、实验内容4.1交换机基础知识1．交换机与计算机的基本连接方法法一将交换机所带连接电缆RJ-45接头插入Console口，电缆的另一端通过RJ45-DB25(或RJ45-DB9)接入计算机的串口，接好交换机电源，打开交换机后面板上的电源开关，实现交换机冷启动，通过超级终端配置交换机。
仿真终端配置如下：①启动Windows；②双击“程序”—“附件”—“通讯”—“超级终端”；③在连接端口下拉框中选择实际连接的COM口；④端口属性选择：波特率：9600 数据位：8停止位：1 奇偶校验：无法二：在Packet Tracer中添加一台电脑和一台交换机，用串行线将电脑与交换机的console口相连，启动电脑模拟软件的终端，通信设置同上2. 交换机的基本配置模式交换机的基本配置模式如图1所示。
①用户模式只允许用户访问有限量的基本监视命令。
用户执行模式是在从CLI 登录到Cisco 交换机后所进入的默认模式。
在switch>提示符下键入enable，交换机进入特权命令模式。
switch>enableenable Disable/exit图1交换机的基本配置模式②特权模式特权模式的提示符为“#”，允许用户访问所有设备命令，如用于配置和管理的命令，特权执行模式可采用口令加以保护，使得只有获得授权的用户才能访问设备。
在switch#特权模式下输入disable ，出现提示符switch>，此时交换机回到用户模式。
switch#disableswitch>③全局设置模式在switch#提示符下键入configure terminal ，出现提示符switch(config)#，此时交换机处于全局设置模式，可以设置交换机的全局参数。
实验三交换机基本配置及交换机端口配置报告
实验三 交换机基本配置及交换机端口配置（3学时）一、 实验目的：1. 熟悉并掌握交换机的命令行视图。
2. 要求熟练掌握交换机的基本配置方法，能完成日常管理网络或配置网络中有关交换机端口的常用配置，并逐步熟悉交换机端口的基本信息。
3. 掌握用console 端口配置交换机的方法。
4. 掌握在交换机端口视图下对交换机的端口的各参数进行配置和管理。
二、 实验设备：1. 交换机2. 计算机、网卡3. 网线4. 串口线三、 实验内容及实验步骤： (一) 交换机的初步认识Quidway S3526 以太网交换机是华为公司推出的盒式L2/L3 层线速以太网交换产品。
图1 Quidway S3526交换机外观图2 S3526 交换机交流机箱后面板示意图图3 S3526 交换机直流机箱后面板示意图表1 S3526 交换机前面板指示灯表2 配置口（Console）属性(二) 交换机的电缆连接（通过Console 口搭建本地配置环境）【备注】：交换机的配置环境可通过Console 口搭建本地配置环境、通过Telnet 搭建配置环境、通过Modem 拨号搭建配置环境（参见S3500操作手册1入门操作.PDF 文档说明，本实验主要通过Console 口搭建本地配置环境）需要连接3根线：①电源线；② 网线；③配置电缆。
如图连接方式：(三) 交换机的启动①电源线连接到插座连接到交换机电源插口1.点击“开始”-“程序”-“附件”-“通讯”-“超级终端”进行交换机的连接与串口参数设置：图5 超级终端连接说明界面图6 超级终端连接使用串口设置图7 串口参数设置2.在出现“Press Ctrl-B to enter Boot Menu...”的5 秒钟之内，键入<Ctrl+B>，系统方能进入BOOT 菜单，否则系统将进入程序解压过程；若程序进入解压过程后再希望进入BOOT 菜单，则需要重新启动交换机。
(四) 交换机的基本配置【备注】：以下各命令的使用请参考S3500操作手册入门、S3500命令手册1入门命令、S3500命令手册2端口命令等PDF文档。
计算机网络 交换机配置
实验报告课程名称：计算机网络项目名称：交换机配置姓名：专业：计算机科学与技术班级：计算机13-3学号：计算机科学与技术学院2015 年12 月20日实验项目名称：交换机配置一、实验目的1、掌握以太网交换机基本概念2、完成交换机的简单配置二、实验内容实验使用的S3026E24口快速以太网交换机，其端口从Ethernet1/0/1到Ethernet1/0/24。
要配置以太网端口的相关特性参数，首先要进入以太网端口视图，然后对相关参数进行配置。
以太网端口配置包括：●进入以太网端口视图●打开/关闭以太网端口●对以太网端口进行描述●设置以太网端口双工状态●设置以太网端口速率●设置以太网端口网线类型●设置以太网端口流量控制端口工作模式参数：Half：表示端口工作在半双工模式Full：表示端口工作在全双工模式Auto：表示端口工作在自协商模式1、进入端口配置视图：要对以太网端口进行配置，首先要进入以太网端口视图。
打开/关闭以太网端口：当端口的相关参数及协议配置好之后，可以使用以下命令打开端口；如果想使某端口不再转发数据，可以使用以下命令关闭端口。
请在以太网端口视图下进行下列配置。
缺省情况下，端口为打开状态。
对以太网端口进行描述：可以使用以下命令设置端口的描述字符串，以区分各个端口。
请在以太网端口视图下进行下列配置。
缺省情况下，端口的描述字符串为空字符串。
设置以太网端口双工状态当希望端口在发送数据包的同时可以接收数据包，可以将端口设置为全双工属性；当希望端口同一时刻只能发送数据包或接收数据包时，可以将端口设置为半双工属性；当设置端口为自协商状态时，端口的双工状态由本端口和对端端口自动协商而定。
请在以太网端口视图下进行下列配置：设置以太网端口速率可以使用以下命令对以太网端口的速率进行设置，当设置端口速率为自协商状态时，端口的速率由本端口和对端端口双方自动协商而定。
请在以太网端口视图下进行下列设置：设置以太网端口流量控制当本端和对端交换机都开启了流量控制功能后，如果本端交换机发生拥塞，它将向对端交换机发送消息，通知对端交换机暂时停止发送报文；而对端交换机在接收到该消息后将暂时停止向本端发送报文；反之亦然。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实训3 以太网交换机的配置一、实训目的：1. 掌握交换机的工作原理；2. 了解交换机的启动过程；3. 学会使用Windows 操作系统上的超级终端程序，通过交换机的控制台端口配置交换机。
4. 熟悉和掌握交换机的基本配置，如IP 地址、主机名、口令等。
5. 掌握静态MAC 地址的配置方法和查看方法。
6. 熟悉和掌握对交换机的端口配置和查看端口信息。
二、实训环境1. 以太网交换机Cisco 2621一台2. Windows 操作系统PC 机一台3. Console 电缆一条通过Console 电缆把PC 的COM 端口和交换机的Console 端口连接起来，如图3.1所示。
三、实训任务1．配置以太网交换机的主机名、Console 口令、远程登录口令、超级密码；2．配置以太网交换机接口的IP 地址、速率等；四、实训步骤1. 交换机的命令行工作模式Cisco 交换机的配置命令是分级的，不同级别的管理员可以使用不同的命令集。
在命令行状态下，Cisco 交换机主要有以下几种工作模式：（1） 用户模式（User EXEC ）用户模式用于查看交换机的基本信息。
从Console 接口或Telnet 及AUX 进入交换机时，首先要进入一般用户模式。
在用户模式下，用户只能允许少数的命令，且不能对交换机进行图3.1交换机和计算机的连接配置。
在没有进行任何配置的情况下，默认的交换机的提示符为：switch >。
如果配置了交换机的名字，则提示符为：交换机的名字>。
用logout命令退出。
（2）特权模式（Priviledged EXEC）交换机未作任何配置时，在router>提示符下键入enable,交换机进入特权模式。
如果配置了口令，则需要输入口令。
默认的特权模式的提示符为：switch#。
特权模式用于查看交换机的各种状态，绝大多数命令用于测试网络、检查系统等，但不能对端口及网络协议进行配置。
如果配置了交换机的名字，则提示符为：交换机的名字＃。
退出方法：用exit或Disable命令退到用户模式。
（3）全局配置模式全局配置模式中可以配置一些全局性的参数。
要进入全局配置模式，必须首先进入特权模式。
在进入特权模式前，必须指定是通过终端、NVRAM或是网络服务器进行配置。
如果通过终端进行配置，在特权模式下输入Configure Terminal命令，进入全局配置模式。
全局配置模式的提示符为：switch（config）#。
如果配置了交换机的名字，则提示符为：交换机的名字(config)＃。
退出方法：用exit或End或<Ctrl>+<Z>命令退到特权模式。
（4）全局配置模式下的配置子模式在全局配置模式下可进入各种配置子模式（如端口配置子模式）。
要进入配置子模式，首先必须进入全局配置模式：①端口配置模式（interface configuration）进入方式：在全局模式下用Interface命令进入具体的端口。
switch（config）#interface interface-type interface-number。
提示符为：switch（config-if）#。
例如配置端口fastethernet0/0：switch（config）#interface fastethernet0/0。
②子端口配置模式（Subinterface Configuration）进入方式：在端口配置模式下用interface命令进入指定子端口。
Switch（config-if）#interface interface-type interface-number.number 提示符：Switch（config-subif）#③线路配置子模式（Line Configuration）进入方式：在全局配置模式下，用line命令指定具体的line端口。
Switch（config）#line number或｛vty| aux |con｝number提示符：Switch（config-line）#2．终端控制台的连接和配置这是交换机第一次配置时必须使用的方法。
对交换机设置管理IP地址后,就可采用Telnet登录方式来配置交换机。
对于可管理的交换机一般都提供有一个名为Console 的控制台端口（或称配置口），该端口采用RJ-45接口，是一个符合EIA/TIA-232异步串行规范的配置口，通过该控制端口，可实现对交换机的本地配置。
交换机一般都随机配送了一根控制线，它的一端是RJ-45水晶头，用于连接交换机的控制台端口，另一端提供了DB-9（针）和DB-25（针）串行接口插头，用于连接PC 机的COM1或COM2串行接口。
华为交换机配送的是该类控制线。
Cisco 的控制线两端均是RJ-45水晶头接口，但配送有RJ-45到DB-9和RJ-45到DB-25的转接头。
通过该控制线将交换机与PC 机相连，并在PC 机上运行超级终端程序，即可实现将PC 机仿真成交换机的一个终端，从而实现对交换机的访问和配置。
（1）如图3.1所示，将计算机的串口通过配置电缆与以太网交换机Cisco 3550的Console 口连接，从而建立本地配置环境。
（2）运行PC 机超级终端Windows 系统一般都默认安装了超级终端程序，对于Windows 2000，该程序位于“开始→程序→附件→通信”群组下面有“超级终端”，若没有，可利用控制面板的“添加／删除程序”来安装。
单击“通讯”群组下的“超级终端”即可启动超级终端。
首次启动超级终端时，会要求输入所在地区的电话区号，输入后将显示如图3.2所示连接创建对话框，在“名称”输入框中输入该连接的名称，并选择所使用的示意图标，然后单击“确定”按钮，此时将弹出对话框，要求选择连接使用的COM 端口，根据实际连接使用的端口进行选择，如“COM1”然后单击“确定”按钮，此时将弹出如图3.3所示的对话框，要求设置COM 端口的属性。
交换机控制台端口默人的通讯波特率为9600b/s 、8位数据位、1位停止位、无校验和无流量控制。
其设置方法如图3.3所示，另外也可直接单击“还原为默认值”按钮来进行自动设置。
图3.2 超级终端创建连接对话框图3.3 Com端口通信参数设置（3）此时如果交换机已经启动，按Enter键，将进入交换机的用户视图并出现标识符：<switch>；否则启动交换机，超级终端会自动显示交换机的整个启动过程。
（4）键入命令，配置交换机或查看交换机的运行状态。
需要帮助可以随时键入“？”。
3. 交换机的基本配置一旦超级终端与以太网交换机连通后，就可以查看和配置交换机了。
在超级模式下查看。
（1）设置主机名默认情况下，交换机的主机名为switch。
可以为交换机设置一个具体的主机名。
设置交换机的主机名在全局配置模式下进行，配置命令为Switch(config)#hostname hostname例如，若要将交换机的主机名设置为wl345，则配置命令为：Switch(config)#hostname wl345Wl345(config)#（2）配置管理IP地址在2层交换机中，IP地址仅用于远程登录管理交换机，对于交换机的运行不是必需的。
若没有配置管理IP地址，则交换机只能采用控制端口进行本地配置和管理。
默认情况下，交换机的所有端口均属于VLAN 1，VLAN1是交换机自动创建和管理的。
每个VLAN只有一个活动的管理地址，因此对2层交换机设置管理地址之前，首先应选择VLAN1接口，然后再利用IP address配置命令设置管理IP地址。
Switch(config)#Interface vlan vlan-idSwitch(config-if)#Ip address address netmask其中：vlan-id代表要选择配置的VLAN号，address为要设置的管理IP地址，netmask 为子网掩码。
例如，若要设置或修改交换机的管理IP地址为192.168.1.100，默认网关为192.168.1.1，则配置命令为：Switch(config)#Interface vlan 1Switch(config-if)#Ip address 192.168.1.100 255.255.255.0Switch(config-if)#exit若要取消管理IP地址，可执行no ip address配置命令。
（3）查看交换机信息对交换机信息的查看，使用show命令来实现。
①查看IOS版本Switch#show version②查看配置信息Switch#show running-config//显示当前正在运行的配置Switch#show startup-config//显示保存在NVRAM中的启动配置③查看端口信息若要查看某一端口的工作状态和配置参数，可使用show interface命令来实现，其配置命令为：Show int type mod/port其中：type表示端口类型，通常有。
这些端口通常有Ethernet（以太网端口，通信速度为10Mbps）、Fast Ethernet（快速以太网端口，通信速度为100Mbps）、Gigabit Ethernet（吉比特以太网端口，通信速度为1000Mbps）和Ten Gigabit Ethernet（万兆位以太网端口）。
类型通常可简化为e、fa、gi和tengi。
Mod/port表示端口所在的模块和在该模块中的编号。
例如，若要查看Cisco catalyst 2950交换机0号模块的12号端口的信息，则查看命令为：Switch#show interface Fastethernet 0/12在实际配置中，该命令通常可简化为：Switch#show int Fa 0/12④显示交换表信息A. 查看交换机的MAC地址表查看交换机的MAC地址表的查看命令为：Switch#Show mac-address-table [dynamic|static] [vlan vlan-id]该命令用于显示交换机的MAC地址表，若指定dynamic，则显示动态学习到的MAC 地址；若指定Static，则显示静态指定的MAC地址表；若未指定，则显示全部。
vlan vlan-id 用于查看指定VLAN学习到的MAC地址。
例如，若要显示交换机从各个端口学习到的MAC地址，则查看命令为：Switch#Show mac-address-table dynamicB. 查看从某个端口学到的MAC地址若要查看交换机的某个端口学习到的MAC地址表，则查看命令为：Switch#Show mac-address-table dynamic|static interface type mod/port例如，若要显示Cisco 2950交换机0号模块的12号端口动态学习到的MAC地址，则查看命令为：Switch#Show mac-address-table dynamic int fa 0/12Switch#show mac-address-table dynamic interface fastEthernet 0/1Mac Address Table-------------------------------------------Vlan Mac Address Type Ports---- ----------- -------- -----1 000f.e200.b749 DYNAMIC Fa0/11 000f.e201.4975 DYNAMIC Fa0/11 000f.e203.b100 DYNAMIC Fa0/11 000f.e203.c023 DYNAMIC Fa0/11 000f.e207.484d DYNAMIC Fa0/11 0050.baf7.f0ca DYNAMIC Fa0/11 0050.bafd.92a7 DYNAMIC Fa0/11 0050.bafd.a701 DYNAMIC Fa0/11 00e0.fc31.7406 DYNAMIC Fa0/124 000f.e207.484d DYNAMIC Fa0/124 000f.e226.c3ac DYNAMIC Fa0/132 000f.e207.484d DYNAMIC Fa0/132 000f.e226.c3ac DYNAMIC Fa0/1999 000d.8717.c908 DYNAMIC Fa0/1999 000f.e200.b749 DYNAMIC Fa0/1999 000f.e201.4975 DYNAMIC Fa0/1999 000f.e203.b100 DYNAMIC Fa0/1999 000f.e203.c023 DYNAMIC Fa0/1999 000f.e207.484d DYNAMIC Fa0/1999 000f.e226.c3ac DYNAMIC Fa0/1999 000f.e23d.7cd0 DYNAMIC Fa0/1999 000f.e23d.7d24 DYNAMIC Fa0/1999 000f.e23d.7dd8 DYNAMIC Fa0/1999 00e0.fc09.bcf9 DYNAMIC Fa0/1999 00e0.fc31.7406 DYNAMIC Fa0/1Total Mac Addresses for this criterion: 25C. 显示和某个MAC地址相关联的端口和VLAN信息显示和某个MAC地址相关联的端口和VLAN信息的查看命令为：Switch#Show mac-address-table address mac-address例如，若要显示000f.e226.c3ac MAC地址对应的端口及所属VLAN的相关信息，则查看命令为：Switch#show mac-address-table address 00e0.fc31.7406Mac Address Table-------------------------------------------Vlan Mac Address Type Ports---- --------- -------- -----1 00e0.fc31.7406 DYNAMIC Fa0/1999 00e0.fc31.7406 DYNAMIC Fa0/1Total Mac Addresses for this criterion: 2D. 查看交换表老化时间查看命令为：Switch#Show mac-address-table aging-time [vlan vlan-id]其中：vlan vlan-id用于查看指定VLAN的交换机表老化时间E. 查看交换表中的地址数量和交换表的大小查看命令为：Switch#Show mac-address-table ccount [vlan vlan-id]例如，查看Cisco 3550交换机的VLAN 1 的交换表的老化时间的查看命令为：Switch#show mac-address-table count vlan 1Mac Entries for Vlan 1:---------------------------Dynamic Address Count : 9Static Address Count : 0Total Mac Addresses : 9Total Mac Address Space Available: 5049（4）配置2层交换机端口①端口选择A. 选择一个端口在对端口进行配置之前，应先选择所要配置的端口，端口选择命令为：Switch（config）#interface type mod/portSwitch（config-if）#例如，若要Cisco 3550第12号端口，则配置命令为：Switch（config）#interface fa 0/12Switch（config-if）#B. 选择多个端口对于交换机来将，大都支持使用range关键字，来指定一个端口范围，从而实现选择多个端口，并对这些端口进行统一的配置。
