板梁吊装技术及安全方案
板梁吊装施工方案
板梁吊装施工方案梁板吊装是指将混凝土板梁从地面吊装至指定位置的施工方法。
下面是一个关于板梁吊装的施工方案，详细阐述了施工过程中的准备工作、安全措施、具体步骤和注意事项。
一、准备工作1.确定吊装计划：根据施工图纸和现场实际条件，确定板梁的吊装位置、吊装高度和吊装方式。
2.制定吊装方案：根据板梁的尺寸、重量和吊装条件，制定合理的吊装方案，包括吊装机械的选择和搭建、吊装绳索和吊具的设计和安装等。
3.准备吊装材料和设备：根据吊装方案，准备好吊装所需的绳索、吊具、吊车、起重机等设备和材料。
二、安全措施1.重点检查吊装设备：在吊装前，对吊车、起重机等吊装设备进行安全检查，确保设备正常运行、制动系统可靠等。
2.培训操作人员：对具有吊装工作经验的操作人员进行吊装安全操作的培训，提高他们的安全意识和操作技能。
3.设置安全警戒区：在吊装现场周围设置明显的安全警戒区，阻止无关人员进入工作区域。
三、具体步骤1.安装起重设备：根据吊装方案，安装起重机械，确保其牢固稳定，并根据现场实际情况确定吊装点的位置。
2.搭建起重架：根据板梁的长度和重量，搭建起重架，并加固固定，确保能够承受预计的吊装载荷。
3.安装吊具：根据吊装方案，安装好吊具，包括吊索、吊钩、吊具等，确保其可靠性和安全性。
4.检查吊装设备：在启动吊装前，对吊装设备进行全面检查，确保其正常运行，如制动系统是否可靠、行走机构是否灵活等。
5.进行试吊：在正式吊装前，进行试吊，验证吊装方案和设备的可行性和安全性。
如发现问题，需要及时进行调整和改进。
6.进行正式吊装：在确认试吊结果无异常后，进行正式吊装。
吊装操作人员应根据吊装计划和指令，精确控制吊装设备，保证吊装过程平稳、安全。
7.返修和调整：如果在吊装过程中发现问题，如偏斜、不平衡等，需要及时停止吊装，返修和调整板梁，确保吊装质量和安全。
四、注意事项1.严禁超载吊装：严禁超过起重设备的额定载荷进行吊装，以免造成设备过载和意外事故。
钢板梁吊装安全专项施工方案(按专家意见定稿)
钢板梁吊装安全专项施工方案(按专家意见定稿)1. 工程概述本文档旨在提供钢板梁的安全专项施工方案，以确保施工过程中的安全性，减少潜在风险。
2. 吊装准备工作在进行钢板梁的吊装之前，必须进行以下准备工作：2.1. 检查吊装设备确保吊装设备符合相关标准和规定，并经过检查和维护。
任何损坏的设备都应立即修理或更换。
2.2. 安装吊装点在钢板梁上明确标出吊装点，并确保吊装点的强度和稳定性。
在吊装前，进行必要的强度计算和结构评估。
2.3. 制定吊装计划根据钢板梁的尺寸、重量和其他相关因素，制定详细的吊装计划。
考虑到施工环境和吊装设备的限制，确保吊装能够顺利进行。
3. 吊装过程在进行钢板梁吊装时，必须遵循以下步骤：3.1. 安全操作只有经过合格培训的工作人员才能参与吊装操作。
在吊装过程中，严禁吸烟、饮酒或进行其他危险行为。
3.2. 吊装检查在吊装前，对吊装设备进行全面检查。
确保吊装设备处于良好状态，吊具牢固可靠。
3.3. 吊装控制在吊装过程中，由专人负责吊装操作，确保梁的平衡和稳定。
通过合理的施工方向和速度控制，确保吊装过程安全可靠。
3.4. 通风与安全距离在室内吊装钢板梁时，必须确保工作区域通风良好，并保持足够的安全距离，避免人员伤害和设备损坏。
4. 紧急处理措施在钢板梁吊装过程中，可能发生紧急情况。
以下是一些建议的紧急处理措施：4.1. 紧急停止吊装如果发生任何安全问题或异常情况，立即停止吊装操作，并通知现场负责人和相关人员。
4.2. 指定紧急撤离点在施工现场指定紧急撤离点，并确保所有工作人员清楚了解应急撤离程序。
4.3. 寻求专业帮助如果发生严重事故或紧急情况，立即寻求专业救援，并与相关机构进行及时沟通。
5. 安全培训和监督为了确保钢板梁吊装施工的安全性，必须进行必要的安全培训和监督工作。
工作人员应定期接受吊装操作培训，并经常进行现场监督。
以上是钢板梁吊装安全专项施工方案的简要内容，旨在提供必要的指导和措施。
板梁吊装安全方案
空心板梁吊装安全专项施工方案编制：审核：审批：一、工程概况高速扩建项目一标更换空心板梁施工位于塘沽区西部新城大埝村附近，原路线的3个通道桥上部结构需要更换，拆除原来的空心板梁，吊装新预制的空心板梁，其中， 2*13m的K1064+829.426通道桥和3*16m的K1065+701.078通道桥的120片全部更换，2*10m的K1065+204.982通道桥更换8片边板，为了施工方便，采取通道桥每次更换半幅，另半幅方便施工车辆通过。
首件工程选在K1064+829.426通道桥靠近中央分隔带的10片板梁和K1065+701.078通道桥靠近中央分隔带的15片板梁。
二、编制依据1）《中华人民共和国安全生产法》；2）《中华人民共和国建筑法》；3）《安全生产事故隐患排查治理暂行规定》；4）《建筑施工人员个人劳动保护用品使用管理暂行规定》；5）《危险性较大工程安全专项施工方案编制及专家论证审查办法》6）《建设工程安全生产管理条例》；7）《公路工程施工安全技术规范》（JTJ076-95）；8）《建筑施工安全检查标准》（JGJ59-99）；9）《建筑施工高处作业安全技术规范》(JGJ80 一91)；10）《建筑机械使用安全技术规程》(JGJ33一2001)；11）《施工现场临时用电安全技术规范》（JGJ46一2005）；12）《公路水运安全生产监督管理规定》；13）《生产经营单位安全生产事故应急救援预案编制导则》（AQ/T9002一2006）；三、安全管理和环境目标本工程完全按照《公路工程施工安全技术规程》、《公路水运工程安全生产监督管理办法（交通部2007年第1号令）》的要求和其它安全施工规定进行。
1、杜绝因工死亡、重伤事故，轻伤事故频率不大于0.5%。
2、施工人员安全教育、安全技术交底率必须达到100%。
3、杜绝小型机具使用伤害和触电事故。
4、施工临时用电达标率100%5、施工现场安全防护达标率100%。
桥梁板吊装安全方案
桥梁板吊装安全方案桥梁板吊装是指使用板吊设备进行吊装、运输和安装桥梁板的工作。
由于桥梁板的重量较大、形状复杂，吊装过程中存在一定的风险和难度。
为了保证施工安全和顺利进行，需要制定详细的吊装安全方案。
以下是一个针对桥梁板吊装的安全方案，包含吊装前、吊装中和吊装后的安全措施。
一、吊装前的安全措施1. 编制详细的工程施工方案：包含桥梁板的吊装位置、工艺流程、吊装设备、吊装参数、人员组织等内容。
确保吊装过程安全可控。
2. 合理选用吊装设备：根据桥梁板的尺寸、重量和形状，选用适合的吊装设备。
同时，要检查吊装设备的完好性和稳定性，并配备专业操作人员。
3. 检查吊装点和松软地基的承载能力：吊装点需要具备足够的强度和稳定性，能够承受吊装过程中的受力。
对于存在松软地基的情况，需要采取加固措施。
4. 清理施工现场：清理工地垃圾、杂物和障碍物，确保吊装道路畅通无阻。
设立警示标志，保持施工现场的安全秩序。
5. 掌握施工现场的天气情况：了解天气变化对吊装过程的影响，根据需要采取防风、防雨等措施，确保施工安全。
6. 安排专业人员进行检查和试吊：在正式吊装前，安排专业人员对吊装设备和吊装点进行检查，进行试吊，确保设备完好无损，并排除吊装过程中的潜在问题。
二、吊装中的安全措施1. 配备专业人员进行操作：吊装过程中需要有经验丰富的吊装操作人员进行操作，确保操作规范、技术娴熟。
严禁无证、无经验人员进行操作。
2. 进行吊装设备的安全检查：吊装设备在使用前需要进行全面的安全检查，包括吊钩、钢丝绳、吊臂、液压系统等。
确保设备完好并按照要求操作。
3. 确保吊装点稳定：吊装点需要有足够的强度和稳定性，避免在吊装过程中出现松动或塌陷。
可采用支撑、加固等措施，确保吊装点的可靠性。
4. 控制吊装速度和角度：在吊装过程中，要控制吊装速度适度，避免产生冲击力或超载。
同时控制吊装角度，保持桥梁板平稳吊装。
5. 加强沟通和指挥：在吊装过程中，与吊装操作人员进行实时沟通，确保操作人员正确理解并按照指令操作。
梁板吊装安全控制要点
梁板吊装安全控制要点梁板吊装是现代建筑施工中常见的一种操作方式，它能够为施工人员提供不同的作业高度，并支持大、重物件的安全移动。
然而，由于操作复杂、危险性高、涉及的因素较多，必须严格控制各种风险，保障吊装作业安全。
为此，本文将就梁板吊装的安全控制要点进行分析和论述。
一、规划施工布局梁板吊装是一项高危的任务，如果操作不当，容易造成施工安全事故。
而在进行操作前，首先要做的是规划施工布局。
在具体规划过程中，需要考虑到各个环节的协调与配合，切勿草率行事，以避免出现安全事故。
二、合理选择吊装设备和工具选用专业的吊装设备和工具，也是保证梁板吊装安全性的重要因素之一。
在梁板吊装中，需选择尺寸吻合的梁板，以及恰当的吊具，根据实际情况还可采用多种吊装车和吊装机等专业设备，如移动式起重机、塔吊和双桥起重机等。
此外，还要确保设备和工具的运行状态稳定，能够顺利完成梁板吊装操作。
三、合理拆解构件并进行分类前置于吊装操作的是拆解构件并进行分类。
在完成拆解构件之后，工人需要将其编号、标注并分门别类，按照相应的系列摆放。
四、安全摆放吊装设备和工具在进行梁板吊装前，需要将吊装设备和工具稳固固定，防止移动和滑动。
同时，要注意设备和工具的重心平衡及结构是否稳定，避免重心不稳导致的二次受力。
五、调整设备和工具的参数在梁板吊装过程中，需要调整设备和工具的操作参数。
例如，在设备的起升角度和出入角度上，需按照标准角度进行设定。
要逐个检查架起的各个构件，并根据实际情况进行调整。
六、强化安全意识和教育培训在保证梁板吊装安全的过程中，最为重要的是强化施工人员的安全意识，不断加强他们的安全教育培训。
在操作时，需要各方通力合作，严格遵守规定，确保施工人员的安全。
综上所述，为了保证梁板吊装的安全性，必须严格控制各种风险，从规划施工布局、合理选择设备和工具、拆解构件并进行分类、安全摆放设备和工具、调整设备和工具参数、强化安全意识和教育培训等方面逐一加以落实。

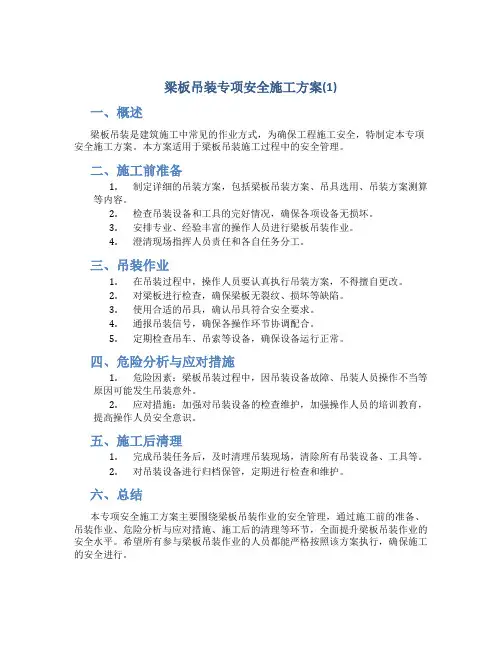

梁板吊装专项安全施工方案(1)
梁板吊装专项安全施工方案(1)
一、概述
梁板吊装是建筑施工中常见的作业方式，为确保工程施工安全，特制定本专项安全施工方案。
本方案适用于梁板吊装施工过程中的安全管理。
二、施工前准备
1.制定详细的吊装方案，包括梁板吊装方案、吊具选用、吊装方案测算
等内容。
2.检查吊装设备和工具的完好情况，确保各项设备无损坏。
3.安排专业、经验丰富的操作人员进行梁板吊装作业。
4.澄清现场指挥人员责任和各自任务分工。
三、吊装作业
1.在吊装过程中，操作人员要认真执行吊装方案，不得擅自更改。
2.对梁板进行检查，确保梁板无裂纹、损坏等缺陷。
3.使用合适的吊具，确认吊具符合安全要求。
4.通报吊装信号，确保各操作环节协调配合。
5.定期检查吊车、吊索等设备，确保设备运行正常。
四、危险分析与应对措施
1.危险因素：梁板吊装过程中，因吊装设备故障、吊装人员操作不当等
原因可能发生吊装意外。
2.应对措施：加强对吊装设备的检查维护，加强操作人员的培训教育，
提高操作人员安全意识。
五、施工后清理
1.完成吊装任务后，及时清理吊装现场，清除所有吊装设备、工具等。
2.对吊装设备进行归档保管，定期进行检查和维护。
六、总结
本专项安全施工方案主要围绕梁板吊装作业的安全管理，通过施工前的准备、吊装作业、危险分析与应对措施、施工后的清理等环节，全面提升梁板吊装作业的安全水平。
希望所有参与梁板吊装作业的人员都能严格按照该方案执行，确保施工的安全进行。
板梁吊装施工安全方案
板梁吊装施工安全方案一、施工前期准备1.安全评估：在施工前，必须进行全面的安全评估，评估各种可能的风险和事故隐患，做好应对措施。
2.资料准备：准备施工指导书、吊装施工方案、施工图纸等必要资料，并进行详细测量与监测，确保吊装位置准确无误。
3.施工区域标识：在施工区域进行明确的标识和划分，确保非作业人员不得进入施工区域。
4.设备检查：机械设备按要求配备并通过安全检查，确保设备运转正常。
二、施工过程中的注意事项1.吊装方案设计：根据患者的体重、身体状况和吊装高度等，设计合理、安全的吊装方案，并专门指派负责吊装的工作人员。
2.工人培训：对负责吊装的工人进行专门培训，包括吊装操作技能、安全知识以及紧急情况下的处置方法等，确保能够熟练操作吊装设备和及时应对突发情况。
3.工作区域清理：确认施工区域没有大风、暴雨等天气因素的影响，确保施工现场没有杂物、凸起物和其他障碍物，保证吊装设备的运作安全。
4.吊装设备检查：在吊装前对吊装设备进行全面检查，包括检查起重机构、钢丝绳、安全装置等是否完好，以及是否符合吊装要求。
5.吊装操作规范：严格按照吊装方案和操作规程进行吊装，做到吊装过程中质量、安全、快捷。
6.安全防护措施：做好必要的安全防护工作，包括佩戴好安全帽、防护手套和防滑鞋等个人防护装备，确保工人人身安全。
7.吊装监控：安装监控设备，对吊装过程进行实时监控，及时发现并纠正存在的问题。
三、应急预案1.突发情况处理：制定应急预案，明确吊装作业中可能发生的突发情况，并规定应对措施。
例如，突然停电时，必须立即停止吊装作业，并通过备用发电机维持照明，确保施工区域的安全。
2.火灾事故防范：施工现场严禁吸烟和使用明火，必要时设置灭火器和灭火设备，并设立疏散通道，确保在火灾发生时能够及时疏散。
3.事故报警与救援：在施工现场配备报警装置，以及紧急情况下的救援设备。
在发生事故时，及时启动报警立即组织救援，保证事故处理的及时性和有效性。
梁板吊装安全控制要点(三篇)
梁板吊装安全控制要点1、架桥机过孔⑴在桥有纵坡的情况下，通过调整1#柱、3#柱高度及调整轨道垫木（须硬杂木）高度，使机臂调平后进行作业。
⑵1#行车与2#行车驱动机构同时作业，应可靠同步，否则，立即停止作业。
⑶滑线电缆随动自如，不得有挂、挤现象。
⑷定位销的锁定和撤除及时准确，定位销的锁定和撤除的顺序与部位，由张登峰进行检查验证。
⑸在风力大于4级时，严禁过孔作业。
⑹架桥机有三个支腿，在吊梁移运（吞梁）过程中，最不利工况是梁位于架桥机主桁架中间，此时中支腿承受的压力最大。
可按一次超静定梁计算中支腿的压力，其应不大于桥面最大设计荷载。
在桥机推向下一跨前，前一跨大梁的纵、横向焊接，待与其相接的下一片梁板安装就位后，马上将2片梁板的横隔板主钢筋相互焊接。
在每架完一跨梁后，要马上组织焊接人员对该跨的所有大梁进行横向纵向焊接，横向纵向焊接全部完成，横隔板主钢筋100%焊接，确保在桥机纵向过跨架设第二跨时湿接缝全部施工完毕，以增加桥面的整体性，防止已吊装的箱梁倾倒。
2、运梁⑴运梁台车运送梁片时，两台车上分别由石国绍、杜长生监护，看护支撑，预防梁片支撑松动。
捆梁时，在梁片底面转角与吊梁钢丝绳接触处，安放护梁铁瓦，以免混凝土被挤伤，吊梁绳割伤。
⑵梁片重心落在台车纵性中心线上，偏差不超过20mm。
⑶梁前端超出台车支撑横梁2-3m，梁片与台车支撑间垫放硬木板，保护梁板和防止滑动。
⑷运梁轨道基础坚实平整，枕木排列间距均匀，间距0.6米且两轨间有横联定位。
保证轨距准确，两轨水平。
⑸运梁时，先试电机制动是否可靠，去掉止轮器后进行；停运时及时放置止轮器；空车返回时，禁止溜放。
⑹运梁台车动力电缆由许晋管看护，不得有挂、挤、压现象发生。
⑺运梁由李文亮专人指挥，操作，信号果断、明确。
3、架梁运梁至桥机尾部，用前吊梁小车吊起梁的前吊点处，前吊梁小车与后运梁台车配合送梁前行至后吊梁小车与梁的后吊点可起吊处停止前移，后吊梁小车起吊梁片保持梁片水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板梁吊装技术及安全方案
一、工程概况新鑫桥跨越蠡河，位于金鑫钢厂水运出口处，路线前进方向与河道交角为右偏90，桥位处原有老桥为拱桥，已不满足使用要求，现拆除重建。
桥跨布置为8m（简支预应力砼）＋13m（预制空心板梁）＋8m（简支预应力砼）。
新鑫桥上部结构采用13m先张法预应力混凝土空心板梁50片，梁高0、55m，其中中板46片，边板4片；采用8m简支预应力砼100片，梁高0、50m，其中中板92片，边板8片。
二、人员组织为保证本桥板梁生产、吊装任务优质、高效、安全地完成，预制板梁施工由新安预制场负责实施，由板梁施工经验丰富的施工人员承担施工，板梁运输、吊装任务由新安预制场下属专业运输、吊装作业队实施。
运输、吊装作业队负责人高建晓，配备场内起重、司索人员4名，车辆驾驶员3名，50t汽车吊操作人员2名，现场指挥1名，现场起重、司索人员6名。
三、吊装进度计划项目部根据工期要求向新安预制场落实板梁生产任务，板梁生产完毕后，安排吊装作业，板梁总数为150片，依据现场条件，计划在5个工作日内完成吊装施工。
四、梁板运输
1、运输车辆拟采用3辆60t级炮车，每车每次可装载2片，在运输过程中配备工程车一辆，并安排1名汽车修理工跟车，确保运输工作顺利进行。
2、新安预制场位于无锡新区新安大桥旁，紧邻312国道，拟订运输线路为：新安预制场→城南路→震泽路→菱湖大道→华清路→施工现场。
运输前，该线路报业主，由业主出具证明后，由吊装施工队向交警部门报备。
五、梁板安装根据现场勘查，古运河桥头具备作业条件，拟采用单台50t汽车吊进行板梁安装，50t汽车吊参数性能见附表。
采用汽车吊安装的优势是灵活方便，作业时车辆停于古运河平桥桥头现有道路路面上，对相应路段实行临时交通管制后即可进行吊装。
吊装作业流程：
1、交通管制：由项目部安全科协助设置警示标牌、警戒线，禁止社会车辆及闲杂人员进入吊装现场；
2、汽车吊支腿停放：汽车吊支腿下垫放钢板，以防支腿沉陷；
3、喂梁：运梁炮车驶入汽车吊作业半径，在吊环位置用10t卸扣与吊装钢
丝绳连接；
4、板梁就位：放置板梁支座，根据墩、台帽上板梁边线落梁，板梁就位后检查支座受力状况，经检查无脱空、剪切变形方可摘除卸扣；
5、依次安装本孔板梁完毕后，移入下一孔作业。
六、安装质量保证措施 1、板梁安装前，复核其外形、预埋件尺寸和位置，允许偏差不超过设计规定，检查板梁有无外观损伤。
2、板梁安装时，墩、台、盖梁、垫石的强度符合设计要求，按设计板位在墩、台、盖梁上用墨斗线弹出每片梁的边线。
3、板梁就位后梁的两端支座对位，支座中心距符合设计要求，梁底与支座顶面须密贴，否则应垫钢板重新安装，安装完毕协助项目部验收支座是否存在脱空或剪切变形并移交。
4、板梁安装就位完毕并经检查校正符合要求后，才允许割除吊环钢筋。
5、梁板安装的控制要点为支座中心偏位、倾斜度、板梁顶面纵向高程、相邻板梁顶面高程。
七、安全技术措施
1、板梁运输安全技术（1）所有参加运输的工作人员，经过此项工作组织的安全技术培训后上岗。
（2）运输期间，工作人员严守操作规程，服从指挥，任何人不得酒后作业。
（3）所有施工人员配备工作服、佩戴安全帽，脚穿胶底工作鞋，信号指挥佩戴“信号指挥”标志。
（4）板梁运输中，尾部架设明显警示标志。
（5）板梁起吊及卸车工作在专职人员指挥下缓慢进行，以免构件碰撞损坏或发生事故。
（6）板梁装车时，在设计规定的吊点下方设支点，支点用方木垫实，并与车身固定。
（7）重车下坡缓慢行驶，避免紧急刹车，行至转弯或城镇路段时，降低车速，同时注意两侧行人和障碍物。
2、板梁吊装安全技术（1）板梁架设按施工组织设计规定的架设方案进行，并由具有架设经验的施工技术人员主持，架梁前向全体作业人员进行安全技术交底。
（2）构件吊装时，被吊构件上严禁有人和搁置物。
（3）采用汽车吊吊装，现场作业遵守下列规定：①作业前施工技术人员了解现场环境、电力和供水等线路，选择适宜的起重机。
②针对现场电力架空线，请供电部门设专人监护，确保安全距离。
③作业场地平整、坚实，加固处理后地面承载力满足起重作业要求，并经验收合格。
④吊装作业设信号工指挥，由指挥人员检查吊索具、环境等状况，确
认安全。
⑤吊装作业前划定工作区，设护栏和安全标志，严禁非作业人员入内。
⑥吊装时，吊臂、吊钩运行范围，严禁人员入内。
⑦吊装中严禁超载。
⑧吊装中遇地基沉陷、机体倾斜、吊具损坏或吊装困难时，立即停止作业，待处理并确认安全后继续作业。
⑨构件吊装就位，待构件稳定后，作业人员方可离开现场。
⑩大雨、大雾和风力六级（含）以上等恶劣天气，不进行吊装。
（4）采用双机抬吊进行架梁作业前，首先对两台汽车吊驾驶员进行安全技术交底及配合要求的交底，使其心中有底，配合默契。
（5）架梁施工的全过程，由持合格起重指挥证的指挥人员进行统一指挥，严禁多人指挥或无证指挥，并采用标准的统一指挥信号。
（6）高压线影响范围内，做好安全距离控制措施，当不能满足安全距离要求时，做存梁准备，待供电部门断电后作业。
（7）架梁施工所用起重索具、吊具，满足施工技术方案要求，具备有效合格证。
八、50t汽车吊参数性能表。
