电子时钟单片机【完整版】
单片机电子时钟设计

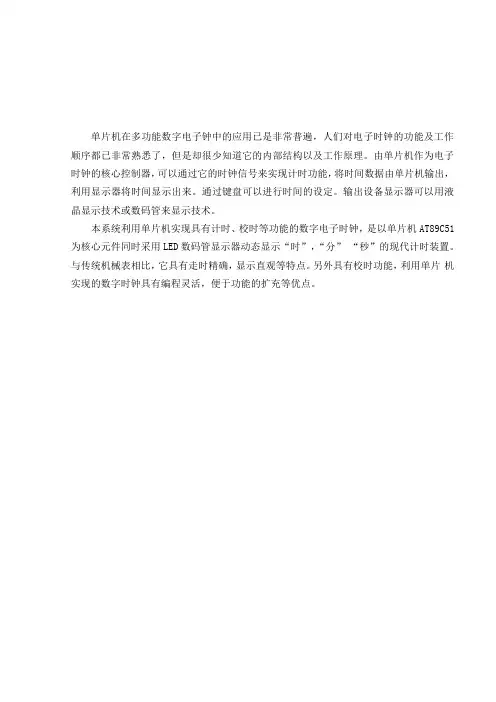

单片机在多功能数字电子钟中的应用已是非常普遍，人们对电子时钟的功能及工作顺序都已非常熟悉了，但是却很少知道它的内部结构以及工作原理。
由单片机作为电子时钟的核心控制器，可以通过它的时钟信号来实现计时功能，将时间数据由单片机输出，利用显示器将时间显示出来。
通过键盘可以进行时间的设定。
输出设备显示器可以用液晶显示技术或数码管来显示技术。
本系统利用单片机实现具有计时、校时等功能的数字电子时钟，是以单片机AT89C51 为核心元件同时采用LED数码管显示器动态显示“时”，“分” “秒”的现代计时装置。
与传统机械表相比，它具有走时精确，显示直观等特点。
另外具有校时功能，利用单片机实现的数字时钟具有编程灵活，便于功能的扩充等优点。
第一章概述1.1课题研究的目的和意义数字钟已成为人们日常生活中必不可少的必需品，广泛用于个人家庭以及办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。
由于电子集成电路技术的发展和采用了先进的石英技术，使电子钟具有走时准确、性能稳定、携带方便等优点，它还用于计时、自动报时及自动控制等各个领域，因此进行电子钟的设计是必要的。
尽管目前市场上已有现成的电子钟集成电路芯片出售，价格便宜、使用也方便，但鉴于单片机定时器的功能也可以完成电子钟电路的设计，因此进行电子钟的设计是可行的。
在这里我们将已学过的比较零散的数字电路和单片机的知识有机的、系统的联系、组织起来应用于实际，来培养我们的综合分析和设计电路，写程序，调试电路、程序的能力。
单片机具有体积小、功能强、可靠性高、价格低廉等一系列优点，不仅已成为工业测控领域普遍采用的智能化控制工具，而且已渗入到人们工作和和生活的各个角落，有力地推动了各行业的技术改造和产品的更新换代，应用前景广阔。
1.2国内外研究的现状及发展趋势从单片机电子时钟近年的发展趋势来看，正朝着多层次用户、多品种、多规格、高精度、小体积、低能耗等方面发展。
在这种趋势下，时钟的数字化，智能化已经成为现代时钟生产研究的主导设计方向。
电子时钟基于AT89c51单片机设计电路图及程序

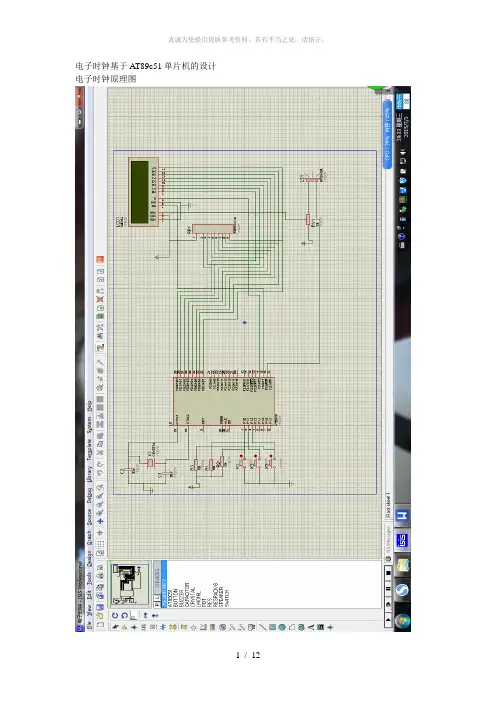

电子时钟基于AT89c51单片机的设计电子时钟原理图开机显示仿真图: 当按下仿真键时电子时钟开机页面显示第一行显示JD12102Class--16，第二行显示动态TINE:12：00:04。
电子时钟调时间仿真图：当按下K1为1次时，光标直接跳到电子时钟的秒，可以按下K2进行调节。
当按下K1为2次时，光标直接跳到电子时钟的分，可以按下K2进行调节。
当按下K1为3次时，光标直接跳到电子时钟的时，可以按下K2进行调节。
当按下K1为4次时，光标直接跳完，电子时钟可以进行正常计时。
电子时钟闹钟调节仿真：当按下K3为1次时，直接跳到闹钟显示界面00:00:00，按下K2可以对闹钟的秒进行调节。
当按下K3为2次时，可以调到分，按下K2可以对闹钟的分进行调节。
当按下K3为3次时，可以调到时，按下K2可以对闹钟的时进行调节。
当按下K3为4次时，直接跳到计时界面，对闹钟进行到计时，时间到可以发出滴滴声。
#include<reg51.h>#define uchar unsigned char //预定义一下#define uint unsigned intuchar table[]="JD12102Class--21"; //显示内容sbit lcden=P3^4; //寄存器EN片选引脚sbit lcdrs=P3^5; //寄存器RS选择引脚sbit beep=P3^6; //接蜂鸣器extern void key1();extern void key2();extern void key3();uchar num,hour=12,minite,second,ahour,aminite,asecond,a,F_k1,F_k2,F_k3; //定义变量void delay(uint z) //延时{uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void write_com(uchar com){lcdrs=0;P0=com; //送出指令，写指令时序delay(5);lcden=1;delay(5);lcden=0;}void write_data(uchar date){lcdrs=1;P0=date; //送出数据，写指令程序delay(5);lcden=1;delay(5);lcden=0;}void write_add(uchar add,uchar date){uchar aa,bb;aa=date/10;bb=date%10;write_com(0x80+add);write_data(0x30+aa);write_data(0x30+bb);}void init() //初始化{lcden=0;write_com(0x38); //设置16*2显示，5*7点阵write_com(0x0c); //开显示，不显示光标write_com(0x06); //地址加1，写入数据是光标右移1位write_com(0x01); //清屏write_com(0x80); //起点为第一行第一个字符开始}void display(uchar h,uchar m,uchar s) //显示设计程序{{write_com(0x80+0x16);}{write_com(0xC0+0x00);write_data('T');write_data('I');write_data('M');write_data('E');write_data(':');write_data(0x30+(h/10));write_data(0x30+(h%10));write_data(':');write_data(0x30+(m/10));write_data(0x30+(m%10));write_data(':');write_data(0x30+(s/10));write_data(0x30+(s%10));write_data(' ');write_data(' ');write_data(' ');} }void main(){init();TMOD=0X01; //设置T0定时方式1 TH0=(65535-50000)/256; //设置初值TL0=(65535-50000)%256;EA=1; //开总中断TR0=1; //启动T0ET0=1;for(num=0;num<16;num++) //依次读出数据{write_data(table[num]);}while(1){key1();key2();key3();if(ahour==hour&&aminite==minite&&second<10) //时间到闹钟响{beep=~beep;}if(F_k1==0&F_k3==0) //K1和K3按下次数为零就直接显示时分秒display(hour,minite,second);}}void timer0() interrupt 1 //T0中断函数{TH0=(65535-50000)/256; //装载计数器初值TL0=(65535-50000)%256;a++;if(a==20){ //进位设置60秒进1分，60分进1时，24时进0时a=0;second++;if(second==60){second=0;minite++;if(minite==60){minite=0;hour++;if(hour==24){hour=0;}}}}}#include <reg51.h> //调时间程序#define uchar unsigned char#define uint unsigned intsbit k1=P1^0; //定义3个变量sbit k2=P1^1;sbit k3=P1^2;extern uchar F_k1,F_k3,second,minite,hour,ahour,aminite,asecond; //预定义变量extern void write_com(uchar com);extern void write_add(uchar add,uchar date);extern void display(uchar h,uchar m,uchar s);void delay_key(int i){while(i--);}void key1(){if(k1==0) //按下K1零次时，直接计时与开机显示{delay_key(100);if(k1==0){TR0=0;while(!k1);F_k1++;if(F_k1==4){F_k1=0;write_com(0x0c);TR0=1;}}}if(F_k1==1|F_k3==1){write_com(0xC0+0x0c);write_com(0x0f);}if(F_k1==2|F_k3==2)write_com(0xC0+0x09);if(F_k1==3|F_k3==3)write_com(0xC0+0x06);}void key2(){if(k2==0){delay_key(100);while(!k2);if(F_k1==1) //按下K1一次时设置闹钟的秒{second++;if(second==60)second=0;write_add(0x4b,second);}if(F_k1==2) //按下K3两次时设置闹钟的分{minite++;if(minite==60)minite=0;write_add(0x48,minite);}if(F_k1==3) // 按下K1三次时设置闹钟的时{hour++;if(hour==24)hour=0;write_add(0x45,hour);}if(F_k3==1) //按下K3一次时设置闹钟的秒{asecond++;if(asecond==60)asecond=0;write_add(0x4b,asecond);}if(F_k3==2) //按下K3两次时设置闹钟的分{aminite++;if(aminite==60)aminite=0;write_add(0x48,aminite);}if(F_k3==3) //按下Ｋ3三次时设置闹钟的时{ahour++;if(ahour==24)ahour=0;write_add(0x45,ahour);}}}void key3(){if(k3==0){delay_key(100);if(k3==0){while(!k3);F_k3++;if(F_k3==4) //K3等于四次时直接跳入闹钟显示{F_k3=0;write_com(0x0c);}if(F_k3==1)display(ahour,aminite,asecond);}}}。
基于单片机控制的电子时钟设计(完整版图纸直接可用)
中图分类号：基于单片机控制的电子时钟设计专业名称：应用电子技术学生姓名：王明宗导师姓名：王春霞职称：讲师焦作大学机电工程学院2012年 12 月中图分类号：密级：UDC：单位代码：基于单片机控制的电子时钟设计Based on single-chip microcomputer control the design of the electronic clock焦作大学机电工程学院摘要现代生活的人们越来越重视起了时间观念，可以说是时间和金钱划上了等号。
对于那些对时间把握非常严格和准确的人或事来说，时间的不准确会带来非常大的麻烦，所以以数码管为显示器的时钟比指针式的时钟表现出了很大的优势。
数码管显示的时间简单明了而且读数快、时间准确显示到秒。
所以数字电子钟的精度、稳定度远远超过老式机械钟。
而机械式的依赖于晶体震荡器，可能会导致误差。
在这次设计中，我们采用LED数码管显示时、分、秒，以24小时计时方式，根据数码管动态显示原理来进行显示，以AT89S51芯片为核心，辅以必要的电路，设计了一个简易的电子时钟，它由4.5V直流电源供电，通过数码管能够准确显示时间，调整时间，并在数码管上显示相应的时间。
关键词：单片机 AT89S51 电子时钟ABSTRACTModern life people pay more and more attention to up the concept of time, can say time and money off the equal sign. For those who grasp of time is very strict and accurate person or thing, it is not accurate time will bring very big trouble, so to digital tube for display clock than pointer clock showed a lot of advantages. Digital tube display time simple and fast reading, time accurate display to seconds. So the digital clock accuracy, stability is far more than the old mechanical clock. And mechanical dependent on the crystal oscillators, may lead to error. In this design, we adopt LED digital tube display, points, SEC to 24 hours time way, according to the principle of dynamic display of digital tube to show that AT89S51 chip as the core, with the necessary circuit, design a simple electronic clock, it consists of 4.5 V dc power supply, through the digital tube can accurately display the time, adjusting time, and in the digital tube display the corresponding time.Key word:SCM AT89S51 electronic clock目录第一章引言 (1)1.1数字电子钟的背景 (1)1.2数字电子钟的意义 (1)1.3数字电子钟的应用 (1)第二章设计方案 (3)2.1数字时钟方案 (3)2.2数码管显示方案 (3)第三章系统设计 (4)3.1总体设计 (4)3.2单片机外围控制电路 (4)3.2.1单片机的选择 (4)3.2.2控制电路 (6)3.2.3电源部分 (7)3.2.4复位电路 (8)3.2.5程序下载接口 (8)3.2.6位选部分 (9)3.2.7数码管的连接电路 (9)第四章软件设计 (11)4.1程序流程图 (11)4.2源程序 (13)第五章使用调试 (20)第六章设计总结 (21)参考文献 (22)附录 (23)致谢 (24)第一章引言1.1数字电子钟的背景20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。
(完整)基于51单片机电子时钟设计
(完整)基于51单片机电子时钟设计编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)基于51单片机电子时钟设计）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)基于51单片机电子时钟设计的全部内容。
基于51单片机的电子时钟设计摘要本电子时钟以STC89C52单片机作为主控芯片，采用DS12C887时钟芯片，使用1602液晶作为显示输出.该时钟走时精确，具有闹钟设置，以及可同时显示时间、日期等多种功能。
本文将详细介绍该电子时钟涉及到的一些基本原理，从硬件和软件两方面进行分析.【关键词】STC89C52单片机 DS12C887时钟芯片 1602液晶蜂鸣器目录一、绪论 (4)1.1 电子时钟功能 (4)1.2设计方案 (4)二、硬件设计 (4)2。
151单片机部分设计 (4)2.2 USB供电电路设计 (5)2.3 串行通信电路设计 (6)2.4 DS12C887时钟芯片电路的设计 (6)2。
5 1602LCD液晶屏显示电路设计 (7)2。
6蜂鸣器电路设计 (8)2。
7按键调整电路设计 (8)三、软件设计 (9)3.1系统程序流程图设计 (9)3。
2程序设计 (11)四、心得体会 (22)参考文献 (23)一、绪论1。
1电子时钟功能（1）在1602液晶上显示年、月、日、星期、时、分、秒，并且按秒实时更新显示。
（2）具有闹铃设定即到时报警功能，报警响起时按任意键可取消报警。
（3）能够使用实验板上的按键随时调节各个参数，四个有效键分别为功能选择键、数值增大键、数值减小键和闹钟查看键。
（4）每次有键按下时，蜂鸣器都以短“滴”声报警.（5）利用DS12C887自身掉电可继续走时的特性，该时钟可实现断电时间不停、再次上电时时间仍准确显示在液晶上的功能。
(完整版)基于51单片机的电子时钟设计与实现毕业设计
摘要单片机自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广、发展很快。
单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易。
由于具有上述优点，在我国，单片机已广泛地应用在工业自动化控制、自动检测、智能仪器仪表、家用电器、电力电子、机电一体化设备等各个方面，而51单片机是各单片机中最为典型和最有代表性的一种。
这次毕业设计通过对它的学习、应用，以AT89S51芯片为核心，辅以必要的电路，设计了一个简易的电子时钟，它由4.5V直流电源供电，通过数码管能够准确显示时间，调整时间，从而到达学习、设计、开发软、硬件的能力。
电子时钟是采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。
电子时钟的精度、稳定度远远超过老式机械钟。
在这次设计中，我们采用LED数码管显示时、分、秒，以24小时计时方式，根据数码管动态显示原理来进行显示，用12MHz 的晶振产生振荡脉冲，定时器计数。
在此次设计中，电路具有显示时间的其本功能，还可以实现对时间的调整。
电子时钟是其小巧，价格低廉，走时精度高，使用方便，功能多，便于集成化而受广大消费的喜爱，因此得到了广泛的使用。
关键词：单片机；AT89S51ABSTRACTSince the 1970 s chip since the advent, with its high cost performance and attention by people and attention, it is widely used and fast development. SCM small volume, light weight, strong anti-jamming capability, environmental demand is not high, low cost, high reliability, flexibility is good, development more easy. Because of the above features, in our country, the microcontroller is widely used in industrial automation control, automatic detection, intelligent instrument and apparatus, household appliances, power electronics, mechanical and electrical equipment, and other aspects, and 51 SCM is the most typical chip and most representative one. The graduation design through to its study, application to AT89S51 chips as the core, with the necessary circuit, design of a simple electronic clock, it by 4.5 V dc power supply, through the electronic tube can show time, adjust the time, thus to learning, the design, the development of software and hardware in the ability.Electronic Clock is a electronic circuit implementation of the "when", "sub", "seconds" The figures show the timing device. Electronic clock precision, stability, far more than the old mechanical clock. In this design, we use LED electronic display hours, minutes, seconds, to 24-hour time mode, according to electronic control theory to dynamic display to display, use the 12MHz crystal oscillation pulse, the timer count. In this design, the circuit has a display time of the this function, you can also realize the time adjustment. Electronic clock is its compact, low cost, travel time and high precision, easy to use, features and more, easy integration and loved by the general consumer, so widely used.Key words:Single-chip microcomputer ; AT89S51独创声明本人郑重声明：所呈交的毕业设计(论文)，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议。
单片机电子时钟设计程序(一)
单片机电子时钟设计程序（一）引言概述:电子时钟是一种广泛应用于家庭、办公室和公共场所的设备。
它在我们日常生活中起到了举足轻重的作用。
本文将介绍如何设计一个基于单片机的电子时钟程序，该程序能够准确地显示时间，并具备一些常用功能。
正文:1. 时钟芯片选择- 研究市场上常用的时钟芯片类型，如RTC芯片、单片机内部时钟等。
- 根据需求选择适合的时钟芯片，考虑其精度、功耗和价格等因素。
- 确定所选时钟芯片与单片机的连接方式和通信协议。
2. 硬件电路设计- 根据所选的时钟芯片类型和要求，设计电路连接图。
- 包括时钟芯片与单片机的连接，蜂鸣器和LED数码管等外部器件的接口设计。
- 确保电路可靠性和稳定性，避免干扰和电源问题。
3. 软件程序编写- 熟悉所选单片机的编程语言和开发环境。
- 设计时钟的显示逻辑，包括时、分、秒的显示方式和刷新频率。
- 实现时间的自动更新功能，通过与时钟芯片的通信获取准确的时间信息。
- 添加常用功能，如闹钟设置、定时器等，并编写相应的逻辑控制代码。
4. 调试与测试- 焊接和连接电路，并将单片机程序烧录进芯片。
- 进行硬件和软件的联合调试，确保电子时钟的功能正常。
- 测试不同情况下的准确性和稳定性，如供电中断、温度变化等。
5. 优化与改进- 对电子时钟的外观和显示效果进行优化，增加界面美感。
- 优化编程代码，提高时钟的运行效率和响应速度。
- 改进硬件电路，减少功耗和杜绝干扰，提高系统稳定性。
总结:通过本文提供的指导，我们可以设计一个功能齐全、准确可靠的单片机电子时钟程序。
从选择时钟芯片到硬件电路设计，再到软件程序编写和调试与测试，每个步骤都需要认真思考和细致操作。
通过不断优化与改进，我们可以提高电子时钟的性能和用户体验，为人们提供更好的时间显示和功能体验。
简易电子时钟设计单片机
简易电子时钟设计单片机
设计一个简易的电子时钟可以使用单片机实现。
以下是一个基本的设计方案，包括硬件和软件部分的实现。
硬件部分：
1.单片机选择：可以选择8051系列的单片机，如AT89C51或
AT89S52等。
2.时钟源：使用晶体振荡器作为时钟源，通常选择11.0592MHz。
3.显示器：选择合适的数码管或液晶显示器，用于显示时间。
4.键盘：选择合适的按钮或矩阵键盘，用于设置时间和功能选择。
5.蜂鸣器：可以选择一个蜂鸣器用于报时功能。
6.电源：选择适当的电源模块，例如稳压电源模块或直流电源。
软件部分：
1.初始化：设置片内RAM、定时器、IO端口等。
2.时间设置：通过按键输入设置时钟的小时和分钟，可以使用中断的方式进行按键扫描。
3.时间更新：使用定时器中断来更新时钟的显示，在中断处理程序中实现时间累加，包括秒数、分钟数和小时数。
4.时间显示：将时间显示在数码管或液晶显示器上，可以使用数码管驱动芯片或液晶显示驱动程序进行显示。
5.报时功能：当时钟显示到设置的时间时，触发蜂鸣器进行报时。
6.闹钟功能：设置一个闹钟时间，到达闹钟时间时触发蜂鸣器报警。
7.周期功能：设置一个周期，例如每天、每周等，当时钟显示到周期
时间时触发蜂鸣器报时或报警。
8.温度显示：如果有温度传感器，可以通过温度传感器测量室内温度，并在显示器上显示当前温度。
总结：
这只是一个基本的设计方案，你可以根据实际需求进行改进和扩展。
通过合适的单片机、显示器、键盘和蜂鸣器的选择，以及基于中断的软件
编程，你可以实现一个简易的电子时钟。
基于单片机C语言电子时钟完整版(闹钟,整点报时)
《单片机技术》课程设计说明书数字电子钟系、部：电气与信息工程学院学生姓名：指导教师：职称专业：班级：完成时间：2013-06-07摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。
所以设计一个简易数字电子钟很有必要。
本电子钟采用ATMEL公司的AT89S52单片机为核心，使用12MHz 晶振与单片机AT89S52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。
该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEU5键,进行相应的操作就可实现校时、定时、复位功能。
具有时间显示、整点报时、校正等功能。
走时准确、显示直观、运行稳定等优点。
具有极高的推广应用价值。
关键词电子钟；AT89S52；硬件设计；软件设计ABSTRACTClock is widely used in life, and a simple digital clock is more welcomed by people. So to design a simple digital electronic clock is necessary.The system use a single chip AT89S52 of ATMEL’s as its core to control The crystal oscillator clock,using of E-12MHZ is connected with the microcontroller AT89S52, through the software programming method to achieve a 24-hour cycle, and eight 7-segment LED digital tube (two four in one digital tube) displays hours, minutes and seconds requirements, and in the time course of a timing function, when the time arrived ahead of scheduled time to buzz a good timekeeping. The clock has four buttons KEY1, KEY2, KEY3,KEY4 and KEY5 key, and make the appropriate action can be achieved when the school, timing, reset. With a time display, alarm clock settings, timer function, corrective action. Accurate travel time, display and intuitive, precision, stability, and so on. With a high application value.Key words Electronic clock;；AT89S52；Hardware Design；Software Design目录1设计课题任务、功能要求说明及方案介绍 (1)1.1设计课题任务 (1)1.2功能要求说明 (1)1.3设计总体方案介绍及原理说明 (1)2设计课题硬件系统的设计 (2)2.1设计课题硬件系统各模块功能简要介绍 (2)2.2设计课题电路原理图、PCB图、元器件布局图 (2)2.3设计课题元器件清单 (5)3设计课题软件系统的设计 (6)3.1设计课题使用单片机资源的情况 (6)3.2设计课题软件系统各模块功能简要介绍 (6)3.3设计课题软件系统程序流程框图 (6)3.4设计课题软件系统程序清单 (10)4设计结论、仿真结果、误差分析、教学建议 (21)4.1设计课题的设计结论及使用说明 (21)4.2设计课题的仿真结果 (21)4.3设计课题的误差分析 (22)4.4设计体会 (22)4.5教学建议 (22)结束语 (23)参考文献 (24)致谢 (25)附录 (26)1 设计课题任务、功能要求说明及方案介绍1.1 设计课题任务设计一个具有特定功能的电子钟。
