系杆拱现浇梁预应力施工技术
系杆桥系杆、拱肋、横梁施工方法简谈

系杆桥系杆、拱肋、横梁施工方法简谈[摘要]拱肋中段预制段和拱肋边预制段先采用半刚性铰进行连接,在搭设的拱肋支架上设置临时支座。
调整拱肋的轴线,使其位置准确,然后浇筑湿接头。
[关键词]系杆、拱肋、横梁丁平线改造二期工程如泰河桥,纵断面设计主要控制点如泰运河(V 级航道,B M H=45m,b=36m,H M=5m,h=3.5m,设计最高通航水位3.347m),结合桥梁本身构造,以桥梁中心线为对称轴,设置双向2.2%的纵坡,竖曲线半径为4500m。
主桥跨越如泰运河,河面宽约65m,斜交角88.2°,根据航道要求,结合地形特点及景观,主桥跨度布置为60m。
本桥主桥为净跨60m,净矢高13.3m的下承式系杆拱桥,主桥全长62m。
拱轴线为二次抛物线,净矢跨比为1/4.511。
全桥共三片拱肋:一片中拱肋和两片边拱肋。
中拱肋尺寸b×h=125×140cm,边拱肋尺寸b×h=100×140cm。
拱肋在拱脚处变为矩形截面,拱轴线为Y=4fx(L-x)/L 2的二次抛物线。
全桥共设三根预应力混凝土系杆,一根中拱系杆和两根边杆系杆,其中中拱系杆采用B×H=150×160cm的工字形断面,边拱系杆采用B×H=120×160cm的工字型断面,在拱脚处变为矩形截面,同时加高。
中拱设11根吊杆,吊杆为φ273mm、壁厚20mm的Q235C无缝钢管,内穿FPES5-121平行钢丝索成平索,在管内压注发泡剂;边拱各设11根共22根吊杆,吊杆为φ245mm、壁厚20mm 的Q235C无缝钢管,内穿FPES5-85平行钢丝索成平索,在管内压注发泡剂。
预应力混凝土横梁包括内横梁以及端横梁。
全桥共设11道内横梁,内横梁与吊杆对应位置,内横梁梁高为124~127cm。
端横梁为整体现浇预应力梁、梁高为154~177cm。
技术标准:设计荷载: 公路-Ⅰ级,人群荷载按3KN/m2;地震烈度:基本烈度为7度,地震动峰值加速度为0.1g; 桥面宽度:主桥1.2m(边拱片)+0.5m(防撞护栏)+10.5m(机动车道)+0.5m (防撞护栏)+1.5m(中拱片)+0.5m(防撞护栏)+10.5m(机动车道)+0.5m(防撞护栏)+1.2m(边拱片),总宽度26.9米;引桥0.5m(防撞护栏)+10.5m(机动车道)+0.5m (防撞护栏)+1.5m(中央分隔带)+0.5m(防撞护栏)+10.5m(机动车道)+0.5m(防撞护栏),总宽度24.5米;航道标准:V级航道,BM=45m,b=36m,HM=5m,h=3.5m,设计最高通航水位3.347m;本文主要对系杆、拱肋、横梁施工的方法进行了叙述。
预应力混凝土系杆拱预制安装施工工法(2)

预应力混凝土系杆拱预制安装施工工法预应力混凝土系杆拱预制安装施工工法一、前言预应力混凝土系杆拱预制安装施工工法是一种将预应力混凝土系杆拱构件预先制作好,并在现场进行安装的工艺。
该工法具有许多特点,适用范围广泛,并经过实际工程应用的验证,具有可行性和可靠性。
二、工法特点1. 施工周期短:预制构件制作与现场施工同时进行,大大缩短了施工周期。
2. 施工质量高:预制构件在工厂内进行精密制作,质量可控,保证了施工质量。
3. 施工过程安全:预制构件减少了现场施工工序,降低了现场的安全风险。
4. 灵活性强:预制构件可以根据实际情况进行调整和修改,满足不同工程需求。
5. 造价较低:由于预制构件的工厂化生产,造价相对较低,可以节约施工成本。
三、适应范围预应力混凝土系杆拱预制安装施工工法适用于各种规模和类型的拱桥、隧道、涵洞等工程的施工。
特别是那些基础较弱、地质条件复杂或施工时间较紧迫的项目,使用该工法可以提高工程质量和施工速度。
四、工艺原理该工法的主要原理是通过预应力混凝土系杆拱构件的预先制作和预应力施加,使构件更加坚固、稳定,并满足工程设计要求。
同时,采取多种技术措施,如拱脚的加固、预制构件的防水处理等,以确保工程的安全和质量。
五、施工工艺1. 地质勘查和设计:对工程所在地的地质条件进行勘查,并进行合理的结构设计和施工方案确定。
2.预制构件制作:根据设计要求,在工厂内进行系杆拱构件的预制制作,包括混凝土浇筑、预应力钢筋张拉等工艺。
3. 预制构件运输:将预制构件运输到现场,并进行临时存放。
4. 场地处理:现场进行土石方开挖、地基处理等工程,为后续的施工做准备。
5. 构件安装:按照施工图纸和设计要求对预制构件进行安装,包括吊装、定位、连接等工艺。
6. 预应力施加:在构件安装完成后,进行预应力钢筋的张拉,使构件产生预应力。
7. 其他施工工序:根据具体工程要求,进行施工缝隙处理、防水处理等工艺。
8. 施工验收:对施工过程中的质量进行验收,确保施工结果符合设计要求。
钢筋混凝土系杆拱桥的现浇施工

浅谈钢筋混凝土系杆拱桥的现浇施工摘要:钢筋混凝土系杆拱桥跨径一般在60m~75m,盐河四桥主跨跨径为82.2m,施工采用现浇工艺,与小跨径的现浇和预制安装施工存在差异,主要对此结构的现浇施工作介绍。
关键词:现浇施工;临时支撑;支架稳定;对称施工1、工程概述盐河四桥工程位于连云港灌南境内,桥梁跨越盐河,与盐河正交。
桥梁中心桩号为k0+500.00,起点桩号为k0+235.740,终点桩号为k0+764.300。
桥梁全长为528.56m,总宽为12m。
其中主桥跨径82.2m,采用下承式钢筋混凝土系杆拱结构。
主桥拱轴线为二次抛物线,矢跨比为1/5 计算跨径80m,矢高16m。
拱肋采用工字形截面,宽1.3m,高1.5m,腹板厚70cm;系杆采用箱梁断面,宽1.3m,高1.7m,壁厚30cm;风撑采用矩形截面,高度0.8m,宽度1.2m。
系杆、拱肋、风撑采用支架现浇。
横梁采用钢筋混凝土现浇横梁。
跨越河道的航道等级iii级,最高通航水位4.14m。
2、施工方法结合现场实际情况,将原预制安装系杆拱变更为现浇施工。
第一步在主桥承台和水中设置临时支撑墩,搭设贝雷梁形成主要承重体系。
第二步在贝雷梁上搭设支架进行系杆现浇施工。
第三步在系杆两侧设置支撑钢管,利用贝雷片和门式支架进行中横梁、拱肋和风撑的现浇。
(临时支撑布置如下图)3、主要施工技术3.1水上临时支撑的设计在水中打入钢管桩,浇筑混凝土承台,然后浇筑钢筋混凝土立柱形成水中支撑;岸上支撑点利用承台搭设贝雷片形成支撑点。
最后在支撑点上搭设贝雷纵梁。
3.1.2现浇构件自重考虑到拱肋端部及端横梁处于盖梁顶,故不考虑该部位自重产生的荷载。
每片拱肋由5个节段,每片拱肋砼为104.8m3;每道系杆砼为153.2m3;风撑共5道,砼为30.3m3。
中横梁共15道,砼为139.5m3;吊杆30根,重量42kn。
3.1.3水上支撑的布置位置、可操作性分析根据盐和四桥的设计特点及桥址附近地形条件,同时考虑到尽量避免断航。

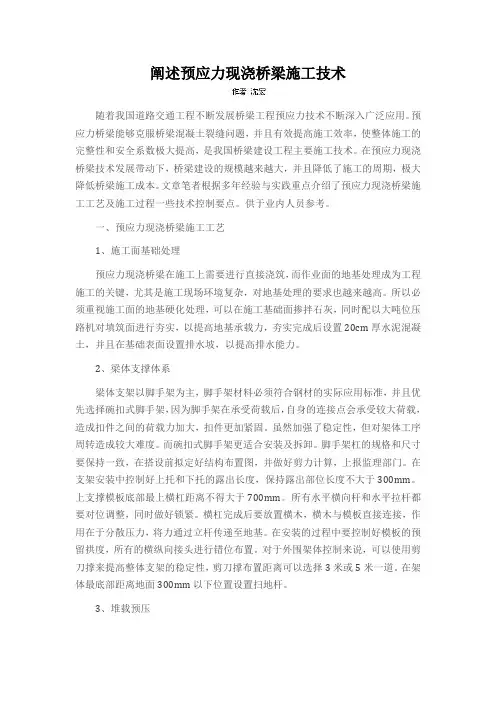

阐述预应力现浇桥梁施工技术

阐述预应力现浇桥梁施工技术随着我国道路交通工程不断发展桥梁工程预应力技术不断深入广泛应用。
预应力桥梁能够克服桥梁混凝土裂缝问题,并且有效提高施工效率,使整体施工的完整性和安全系数极大提高,是我国桥梁建设工程主要施工技术。
在预应力现浇桥梁技术发展带动下,桥梁建设的规模越来越大,并且降低了施工的周期,极大降低桥梁施工成本。
文章笔者根据多年经验与实践重点介绍了预应力现浇桥梁施工工艺及施工过程一些技术控制要点。
供于业内人员参考。
一、预应力现浇桥梁施工工艺1、施工面基础处理预应力现浇桥梁在施工上需要进行直接浇筑,而作业面的地基处理成为工程施工的关键,尤其是施工现场环境复杂,对地基处理的要求也越来越高。
所以必须重视施工面的地基硬化处理,可以在施工基础面掺拌石灰,同时配以大吨位压路机对填筑面进行夯实,以提高地基承载力,夯实完成后设置20cm厚水泥混凝土,并且在基础表面设置排水坡,以提高排水能力。
2、梁体支撑体系梁体支架以脚手架为主,脚手架材料必须符合钢材的实际应用标准,并且优先选择碗扣式脚手架,因为脚手架在承受荷载后,自身的连接点会承受较大荷载,造成扣件之间的荷载力加大,扣件更加紧固。
虽然加强了稳定性,但对架体工序周转造成较大难度。
而碗扣式脚手架更适合安装及拆卸。
脚手架杠的规格和尺寸要保持一致,在搭设前拟定好结构布置图,并做好剪力计算,上报监理部门。
在支架安装中控制好上托和下托的露出长度,保持露出部位长度不大于300mm。
上支撑模板底部最上横杠距离不得大于700mm。
所有水平横向杆和水平拉杆都要对位调整,同时做好锁紧。
横杠完成后要放置横木,横木与模板直接连接,作用在于分散压力,将力通过立杆传递至地基。
在安装的过程中要控制好模板的预留拱度,所有的横纵向接头进行错位布置。
对于外围架体控制来说,可以使用剪刀撑来提高整体支架的稳定性,剪刀撑布置距离可以选择3米或5米一道。
在架体最底部距离地面300mm以下位置设置扫地杆。
系杆拱施工技术交底.

游仙涪江4号特大桥1-56m 系杆拱施工、安全技术交底一、工程概况1、桥型布置本系杆拱桥为游仙涪江4号特大桥的174#~175#墩之间跨越绵江路而设,为一孔预应力钢筋混凝土箱型系杆拱桥。
系杆拱设计跨径Lp=56m ,箱梁全长58m 。
本系杆拱桥位于R-3500m 的左曲线(圆曲线段)上,采用曲梁直做,梁部按平分中矢布置;174#、175#梁端在左线中心线上梁缝分别为10cm 和15cm ,系杆拱段左、右线间距为 4.730m (174#)~4.722m (175#)。
因曲梁直做,桥面防护墙内侧净距加宽至8.8m ,故在174#墩端2m 将防护墙与简支梁顺接。
本桥位于-4.7‰的纵坡上,梁体整体竖转角度为:【-0°16′9.44″】。
2、构造尺寸3.0m米,拱肋宽1.0米。
两拱肋3、预应力体系箱梁纵向预应力束采用9-15.2钢绞线布置于顶、底板及边腹板内,塑料波纹管成孔,两端YCW250B 型千斤顶张拉。
箱梁横向预应力束采用3-15.2和4-15.2钢绞线布置于顶、底板内,塑料波纹管成孔, YDC240Q 型千斤顶单端张拉。
拱脚竖向预应力束采用JL25高强精轧螺纹粗钢筋,铁皮管成孔,YC60A 穿心式千斤顶单端张拉。
二、施工工艺流程图轴端点的平面相对关系进行放样。
由于本桥位于-4.7‰的纵坡上,系杆拱结构为整体竖转,在放样不同高程的点位时,先按水平尺寸计算,再考虑竖转影响进行坐标调整后放样。
基准平面以跨中箱梁顶面标高为准。
2、支撑体系及跨路防护设施①系梁支撑体系及跨路防护:A、路面范围采用螺旋钢管柱焊接成的三排支墩,上放2×15m跨的带加强弦杆贝类片作梁。
施工时注意按梁轴线为基准向两侧布置,且支点处必须位于贝雷片的端竖杆。
贝雷片拼装好后,必须在主销前端的孔中穿开口销或其他防退构件。
因贝雷梁与支墩夹角达60°,故贝雷梁的横向连接较困难,应采取横向每3~4片用角钢连接成组,组间再用角钢进行连接成整体。
1-72m系杆拱系梁混凝土施工方案

跨北塘河(路)1-72m系杆拱系梁混凝土施工方案1、工程概况钱江铁路新桥南引桥257#~258#墩设计为1-72 m系杆拱主梁采用预应力混凝土梁。
设计为双线,线间距5.0m。
桥位于纵坡为-7.25‰、平面位于缓和曲线上(R=2200m)。
截面为单箱三室箱型结构,梁顶面宽度15.5m,梁高2.5m,底板厚度为30cm,顶板厚度为35cm,边腹板厚度为160cm,中腹板厚度为30cm。
横桥向,底板在两侧3.25m范围内上抬1.0m。
吊点处设横梁,横梁厚度为0.4m。
系梁梁端附近底板设置进人孔,并在每个横梁处设置检查孔。
拱脚高5m,横桥向宽1.6m,拱脚位置处系梁顺桥向7.8m范围设成实体段,横桥向宽度为15.5m,截面渐变处设倒角或过渡段。
本系杆拱为下承式拱桥,采用先梁后拱的施工方法,梁体采用支架现浇施工。
系梁及拱脚采用C50混凝土一次性整体灌筑成型,拱脚腹腔内灌注C50无收缩混凝土,合计混凝土方量1786.7m3。
桥梁总体布置见下图。
立面布置图平面布置图拱肋-梁 横截面2、机械、物资及劳力配备梁厂搅拌机两组,使用前要进行检修;15台混凝土运输车进行混凝土运输,根据具体情况再进行调整;挖机2台;泵车3台,一台设在北塘路上,一台设在258墩侧。
备用1台;水泵2台,硬水管140m;φ50振捣棒8台,φ30振捣棒4台,并备用检修机具及零件和维修人员2人;150kw发电机组一台,储备油两桶;现场备用25t吊车一台;备用面包车辆2辆;可移动灯具6套(要求带防护罩);通风机6台,空压机2台,冰块及时供应满足现场需要;电工2人;备用人员15人,其中振捣人员5人;土工布1160m2,塑料薄膜1160 m2;振捣人员:32人,每班次16人,内模振捣人员必须2人一组;移动振动棒及电机人员14人;泵口引导人员4人;放料人员4人并配合实验人员进行试块制作及混凝土性能测试;看模板人员8人;收面人员40人;洒水养护人员2人,现场管理人员负责;统一调度统一协调人员2人,负责全面的协调指挥;现场技术人员6人;实验人员4人。
浅谈钢筋混凝土系杆拱桥的现浇施工
浅谈钢筋混凝土系杆拱桥的现浇施工摘要:钢筋混凝土系杆拱桥跨径一般在60m~75m,通扬运河大桥主跨跨径为82.2m,施工采用现浇工艺,与小跨径的现浇和预制安装施工存在差异,主要对此结构的现浇施工作介绍。
关键词:现浇施工、临时支撑、支架稳定、对称施工1、工程概述334省道通扬运河桥起点桩号为K70+010.66,中心桩号为K70+158,终点桩号为K70+305.34;主桥为钢筋砼下承式系杆拱桥,引桥为装配式部分预应力砼组合箱梁。
全桥跨径为4×25+82.2+4×25米,桥梁全长282.2米,桥梁为双幅桥,单幅桥间净宽11.5米,中间为2×1.6米分隔带,全宽28.2米。
下部结构为柱式桥墩、钻孔灌注桩基础。
通扬运河现状为Ⅴ级航道,规划为Ⅲ级航道,通航净空达70×7米,设计最高通航水位3.037米,最低通航水位1.237米。
2、施工方法结合现场实际情况,将原预制安装系杆拱变更为现浇施工。
第一步在主桥承台和水中设置临时支撑墩,搭设贝雷梁形成主要承重体系。
第二步在贝雷梁上搭设支架进行系杆现浇施工。
第三步在系杆两侧设置支撑钢管,利用贝雷片和门式支架进行中横梁、拱肋和风撑的现浇。
(临时支撑布置如下图)3、主要施工技术3.1水上临时支撑的设计在水中打入钢管桩,浇筑混凝土承台,然后浇筑钢筋混凝土立柱形成水中支撑;岸上支撑点利用承台搭设贝雷片形成支撑点。
最后在支撑点上搭设贝雷纵梁。
3.1.2现浇构件自重考虑到拱肋端部及端横梁处于盖梁顶,故不考虑该部位自重产生的荷载。
每片拱肋由5个节段,每片拱肋砼为104.8m3;每道系杆砼为153.2m3;风撑共5道,砼为30.3m3。
中横梁共15道,砼为139.5m3;吊杆30根,重量42KN。
3.1.3水上支撑的布置位置、可操作性分析根据通扬运河大桥的设计特点及桥址附近地形条件,同时考虑到尽量避免断航。
现浇施工的要求,支撑采用在水中打入钢管桩,在桩顶架设支墩,然后用贝雷片作为纵梁,钢管桩排架计划在运河中心线两侧各9m以外打入钢管桩,中孔通航。
**线128m系杆现浇拱桥施工方法简介
桩顶分配梁采用 2工 4 a 5 型钢组焊成 型 , 分段制作安装 后再现场连接成整体 , 同时与钢管立柱顶采用 间断焊缝连接
牢靠。 24 贝雷梁主桁 的拼装 .
l. 跨度 18 , 61 m, 2 m全长 125 桥下净空高度 1. 5 拱桥 3. m。 2 4 m。 5 采用先梁后拱再组合的施工方案进行施工。该简支拱混凝土 系杆梁设计共划分 5个施工梁段 ,均采用 支架 现浇法施 工 ,
21 预应力系统安装 _ 2
允许浇筑封端混凝 土。
21 线 形 控 制 .6
监控 重点有 : 拱肋预拱 度设置计算 及测量 ; 吊杆 内力及 拱脚位移计算测量 ; 吊杆内力及桥 面标高计算测量 。
施 工控制法 :施工控制预告一 施工一测 量一识 别一修 正一 预告 的循环过程 。
21 拱 肋 混凝 土 泵 送 顶 升 施 工 .9
3 rm 精 轧 螺 纹 钢 筋 , 抗 拉 标 准 强 度 fk 80 P , 2 a p = 3 M a
E = 0 G a 采用 内径 5 mm铁 皮管成孔 JM一 2锚具锚 固。 p20 P , 0 L 3
() 1钢管混凝土的泵送采用 由拱脚向拱顶的“ 续顶升” 连 施工 。 采用一级泵送 一次 到顶 , 拱顶 弦管 内以隔仓板隔开。 泵
以校 核 。
采用 重力 灌浆 方式 灌注支座 下部及锚栓孔处空 隙 , 灌浆 过程应从 支座中心部位 向四周进 行 , 直至钢模与支座底板周 边间隙观察到灌浆材料全部灌满为止 。
21 模板制作及安装 .0
模板全部采 用木模板 , 以型钢骨架进行 加固 , 辅 确保混
市政桥梁工程中现浇箱梁预应力施工技术
一、工程概况方家林大道位于某市新城区,是该城市的主要干道,南北贯通。
该大道全长有190m,现浇预应力钢筋混凝土连续梁是其上部结构的主要组成部分,柱式花瓶墩是下部桥墩的主要组成部分,使用系梁将桥墩进行了有效地连接,钻孔灌注桩是桩基础的主要形式,桥台的主要类型为重力式U型。
二、施工工艺1.加工锚具严格按照有关规定来执行桥梁工程建设任务,预应力筋下料时,一定要对其长度进行科学合理地控制,混凝土结构中的钢绞线和张拉筋的长度必须达到设计标准。
钢绞线下料结束后,可以将长度不同的钢绞线整齐放置在各个区域内,所有钢绞线需要整齐地排放,不可以出现交叉的情况,并仔细核对钢绞线的数量和规格。
在对预应力筋进行施工的过程中,必须使用锚具进行操作。
在对锚具进行设计和制作时,确保其满足设计的标准,所有的锚具需要放置在统一的地方进行管理。
2.精准定位预应力筋定位过程中,凭借固定架能够有效固定竖直预应力筋,在此过程中务必运用有效方式使其垂直度得到保证,以避免出现歪斜问题。
固定好预应力筋后,接着对泌水管道进行铺设,使用的主要材料为波纹管。
在安设作业开始前,预先设置半径为1cm的孔洞,借助塑料压板、海绵等使管道能够充分包裹起来,并使用铁丝有效固定管道。
为使管道的严实性及密封性得到有效保证,固定作业期间接头位置禁止出现接缝问题;还可以借助胶带有效连接接头位置,如此便能够有效处理泥浆渗漏问题。
于塑料板上连接圆管,并且将半径控制为<12cm,而总长度应该控制在50cm以下,以保证泌水管道安设工作的顺利进行。
安设锚垫板时,务必根据设计方案作业,如此锚具的相应特性及作用方可得到充分体现。
苏保湛 谢桃生市政桥梁工程中现浇箱梁预应力施工技术Shi zheng qiao liang gong cheng zhong xian jiao xiang liang yu ying li shi gong ji shu 3.预应力筋张拉横向预应力钢束和纵向预应力钢束都要使用钢绞线,其强度和松弛度必须满足设计的要求,严格按照《预应力混凝土用钢绞线》(GB/T 5224-2014)的有关规定对其力学性能进行管控。
系杆拱施工方案
1.1系杆拱施工方案、方法及其措施1.1.1系杆拱施工方案鸭子河双线特大桥1-112m系杆拱采用先梁后拱的施工方式。
地基处理后搭设碗扣式满堂支架,铺设系梁和拱脚段底模,支架预压验收合格后安装拱脚段预埋钢管拱肋及其定位钢构件,绑扎系梁钢筋,安装预应力索,现浇系梁和拱脚,待混凝土强度达到设计要求后,进行第一批预应力索张拉、孔道压浆。
拱肋钢管委托有相关资质的厂家生产,单元构件在工厂内按预定检验项目进行检验,立体试拼装,线形调整,检验合格后运至工地预拼场进行再接长加工,拟定单片拱肋分七节,对称分布,将两侧拱肋临时连接整体吊装。
在系梁上搭设拼拱支架,拱肋钢管运至施工现场后焊接两片对应节段,采用大吨位履带吊车整体吊装,安放在拼拱支架上,通过操作平台调整至设计位置。
拱肋拼装时,两端分节段对称进行逐节拼装,直至中跨合拢。
拱肋逐节安装过程中及时拼装拱肋间横向连接结构,保持拱肋的结构稳定。
泵送上、下拱肋钢管内混凝土,分仓、对称、均匀灌注拱肋腹板内混凝土。
管内混凝土达到设计要求90%后,适量降低调节装置高度,使支架与拱肋钢管脱离,从两端拱脚对称安装张拉吊杆,再张拉系梁剩余预应力索。
拆除系梁支架后,检测并调整吊杆力至设计值。
拱脚混凝土浇注二次混凝土,钢管外表面涂装。
1.1.2系杆拱施工方法1.1.2.1系梁和拱脚施工方法1.1.2.1.1地基处理清表整平,然后翻挖回填三七灰土30cm厚,地基处理压实度控制在0.91以上。
在灰土层上浇筑C20混凝土,厚度20cm。
在地基两侧做30㎝×30㎝排水沟或2%自然顺坡向外排水。
地基处理完成后作静力触探,检查其承载力,检测频率要求4处/100m2。
1.1.2.1.2支架搭设(1)普通碗扣式满堂支架碗扣式满堂支架搭设采用φ48.5mm,壁厚3.5mm的钢管,横杆层距60cm;系梁端10m以及通车门洞四管柱靠墩身一侧2m范围内立杆纵向间距30cm,此范围外立杆纵向间距60cm。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1331 1’ 3’ 3’ 1’ 22 其中:
N1为第一批预应力束。 N2为第二批预应力束。 端横梁断面图 1111 2 2 22
纵梁断面图Leabharlann 中横梁断面图 其中:N1为第一批预应力束。 N2为第二批预应力束。
11
22
4.2、预应力施工工艺: 焊接定位预应力孔道坐标支架 对预应力砼工程,预应力孔道坐标的定位尤为重要,它的坐标
4.3、72m跨径预应力施工工艺
4.3.1、72m跨现浇部位属于两端张拉,因此采用先定位波纹管, 浇注完砼穿钢绞线的方法.坐标支架定位好以后,为防止浇筑砼时波纹 管上浮,在 U支架内固定波纹管,在波纹管孔道中间用φ20镀锌管加设 一道排气管。孔道预埋金属波纹管在浇筑砼过程中漏浆现象是难免 的。为了保证波纹管不漏浆,孔道预埋一次成功,我们采用了每道穿 入外径略比波纹管内径小5mm的硬质塑料管作为内撑管。因为孔道较 长,硬质塑料管分割成每40m一段从波纹管两端向中间穿入。因浇筑砼 的顺序从纵梁中间向两端进行。故当浇筑砼距波纹管内塑料管端头10m 左右时(此范围砼接近初凝),抽拨塑料管3~4m。
位置直接影响到结构的受力。对本工程而言,每个纵梁与中横梁连接 的部位都存在着纵梁的纵向预应力,中横梁的横向预应力和吊杆的的 竖向预应力交错布置的三向预应力,再加上钢筋密集,因此孔道坐标 的定位必须准确(每50cm一道),否则就会出现孔道相互交叉、碰撞 的现象。在本工程中,孔道坐标的定位采用φ12的钢筋焊接U型架, 其坐标依底模板和侧模板边线控制,误差控制在1cm之内。 φ12
其中Δl—预应力筋理论伸长值(cm)。 PP—预应力筋的平均张拉力(N)。
L—从张拉端至计算截面孔道长度(cm)。 Ay—预应力筋截面面积(mm2)。 Eg—预应力筋弹性模量(MPa)。 当孔道为直线且无孔道摩阻时 其中Δl—预应力筋理论伸长值(cm)。 P—预应力筋张拉端的张拉力(N)。 L—从张拉端至计算截面孔道长度(cm)。 Ay—预应力筋截面面积(mm2)。 Eg—预应力筋弹性模量(MPa)。 64m跨纵梁的张拉属于一端张拉,计算理论伸长值为48cm,因此 千斤顶要经过多次张拉才能实现。经过计算,第一次张拉到设计初应 力,第二次张拉到设计张拉力的30%,然后回油锚固。第三次张拉到 设计张拉力的70%,回油锚固。第四次张拉到设计张拉吨位。 对于张拉伸长值超过千斤顶额定伸长量的钢绞线束,都要经过多 次张拉才能产现。每一次张拉的实测伸长量都要减去前一次张拉吨位 的锚固损失值。 实测伸长量的计算方法为: 其中: —张拉的实测伸长量(cm)。
宝鸡市广元路渭河大桥位于宝鸡市广元路,全桥585.56m,南北 引桥由8跨32 m后张法预应力箱梁组成。主桥部分是由五跨无风撑系杆 拱组成,其跨径组合为64m+64m+72m+64m+64m。其中纵梁10片,中横 梁57片,端横梁 10片。每片纵梁有预应力钢绞线10束,每束有19根 φj15.24的钢绞线组成,设计张拉力380.2T,起到了平衡拱推力的作用。 每片中横梁由4束钢绞线,每束由12根φj15.24钢绞线组成,每片端横梁 有8束钢绞线组成,带牛腿端横梁有24束钢绞线,每束钢绞线由9根 φj15.24钢绞线组成。纵梁预应力有两端张拉,也有一端张拉的(即P 锚),因此施工工艺也不同。 3、工程材料
对波纹管孔。钢板紧贴在波纹管的外侧,用胶带将钢板和波纹管紧紧 缠在一起。带丝的一端管口用胶带缠住,防止浇注砼过程中砼或其它 杂物落入管内。因孔道太长,我们在64m跨跨中 镀锌管 钢板 又设一道排气管,方法同上。
4.5、张拉 72m跨属两端张拉,计算理论伸长值为52cm,因此用4台 YCW400B型千斤顶两端对称张拉。千斤顶的额定伸长量20cm,因此每 束钢绞线要进行多次张拉。经过计算,在保证千斤顶伸长量又保证安 全的情况下,第一次的张拉吨位为设计初应力,然后回油。第二次张 拉到设计张拉力的30%,第三次张拉到设计吨位。
4.4、64m跨径预应力施工工艺 对于64m跨纵梁的钢绞线张拉属一端张拉(即P锚),因此我们 采取了先焊接孔道坐标U型架,再穿钢绞线,后穿波纹管的方法。 4.4.1 、焊接孔道坐标U型架,焊接方法及要求见前。 4.4.2 、钢绞线穿束,待孔道坐标的U型架焊接好以后,在绑扎好
的纵梁钢筋骨架里每隔5m搭设一排简易钢管支架,其横向钢管略比同 排的孔道坐标横向钢筋高,使钢绞线在穿束的过程中钢绞线从钢管上 通过,以减小钢绞线与孔道坐标U型架的的摩擦而导致孔道坐标U型架 和纵梁钢筋骨架损坏。 U型架 钢管
5、结论: 宝鸡市广元路渭河大桥采用锚具种类较多,且有大吨位预应力的 张拉和P锚张拉。本桥用先穿钢绞线和先穿波纹管两种不同的施工方 法,孔道压浆增设了排气管等都能一次成功,使工期大为缩短。通过 渭河大桥的建成,证明了对大吨位预应力及P锚用此种施工工艺是切实 可行的。
参考文献: 1、《公路桥涵施工技术规范》JTJ041—2000,人民交通出版 社。 2、《公路施工手册〈桥涵〉分册》,人民交通出版社。
4.3.2、钢绞线编束及穿束 72m跨纵梁钢绞线每束由19根φj15.24的钢绞线组成,每束 1.6T。距离长,重量大,因此人工编束、穿束难度相当大。虽然说下 料场地平整,但用通常的人工编束的方法仍有可能会出现钢绞线交 叉,缠绕的现象,(因为钢绞线太长)。因此我们根据高强钢丝编束 的方法,焊接一个钢筋网片(Φ12),方格间距为3cm,方格数为4×5 并每个方格都编上号,见图示。
先穿钢绞线的方法与后穿钢绞线的方法有所不同,先穿钢绞线 时,穿过钢筋骨架把卷扬机的钢丝绳引到另一端,在另一端头搭设一 钢管支架,来挡住穿过钢绞线的钢筋网片不被拉到纵梁钢筋骨架里, 其它同前。
4.4.3、波纹管定位 待钢绞线穿束完成后,进行波纹管的定位,波纹管从纵梁的两端 向跨中穿。每根波纹管长8.0m,每束钢绞线重1.4吨。因此每2m站一个 人,将钢绞线略抬起后穿波纹管。先穿钢绞线后穿波纹管,波纹管的 接头不好施工。因此每个接头处采用将接头波纹管每30cm割成一节, 将接头管没管长方向切开后包住两根波纹管的接头部位,然后用胶带 将波纹管接头与相邻的波纹管缠紧、缠牢,以防止接头处漏浆。 4.4.4、将波纹管定位好以后用扎丝固定,在固定端进行P锚的挤 压,方法是先固定约束圈,再穿螺旋筋,然后穿锚板。钢绞线的挤压 用ZB4—500型高压油泵和GYJA型挤压器,挤压压力约30—35MPa。 4.4.5、将钢绞线挤压好之后,进行P锚的定位。P锚的定位也是比 较麻烦的,钢绞线的穿束和挤压过程中导致钢绞线不齐,因此钢绞线 挤压完成要进行P锚锚板的定位。定位的方法:将锚板用倒链拉到准确 的位置,用Φ25的钢筋焊接支架固定锚板,然后在张拉端用倒链将钢绞 线逐根拉齐。 4.4.6、P锚定位好以后,在约束圈的位置用湿抹布将钢绞线和约 束圈之间和钢绞线与钢绞线之间的空隙密封起来,以防止浇注砼过程 中砼浆液进入波纹管孔道中。排气管的设置我们采用φ20的镀锌钢管, 在约束圈的附近,用钢筋在波纹管上钻一个孔(因波纹管里有钢绞 线,不能用电焊或氧焊割孔)。在镀锌管的一端头焊上两个δ=2mm的 小钢板。在另一端头套上与压浆泵配套的丝,用带钢板的一端管口正
本工程主桥部分所用的锚具为柳州建筑机械总厂生产的OVM15 —9,OVM15—9P,OVM15—12, OVM15—12P, OVM15—19, OVM15—19P,所用的钢绞线为江苏无锡金羊金属制品有限公司生产的 钢绞线(全桥钢绞线约350T),金属波纹管采用δ=0.3mm的钢带加工生 产。 4、施工工艺 铺设方木、竹胶模板 搭设满堂碗扣支架
将每束钢绞线的一端 (每根钢绞线一个方格)依次穿过钢筋网 片,并根据每个方格的编号将穿过的钢绞线编号上相对应的号码,然 后将此端头钢绞线捆绑,套上钢丝网套(钢丝网套由直径3mm的细钢 丝绳编制而成)钢绞线的穿束采用5t卷扬机牵引。将卷扬机固定在纵梁 拱脚部位,将卷扬机钢丝绳用高强钢丝从预留孔道内牵引到纵梁另一 端,将钢丝绳和钢绞线上的钢丝绳网套连接起来,然后开动卷扬机拉 钢绞线进入预留孔道内。用来编束的钢筋网片比预留孔道大,因此在 穿束的整个过程中,钢筋网片始终停留在预留孔道口像梳子一样把钢 绞线根根分清,避免缠绕。待钢绞线进入孔道且满足张拉所需的预留 长度后,停止卷扬机,将钢绞线的另一端按钢筋网片的方格编号,逐 根编上对应的编号,取掉钢筋网片,用此方法将钢绞线逐束穿入。
一端有浓浆排出约10 s,将排气孔用丝堵堵住,将压浆管接到中间的排 气管上进行补压。压力为1.0MPa,稳压 3min,然后关闭阀门卸压。
若从一端压注到另一端有困难时,可从中间的排气管向两端压 注。
4.7、封锚 孔道压浆完成后进行封锚。割钢绞线剩余5cm。封锚部位加设一 层钢筋网片,封锚砼与构件同标号砼。
张拉千斤顶安装程序及示意图: 千斤顶的安装程序:工作锚板 限位 板 垫环 千斤顶 工具锚板 钢绞线 工具锚 千斤顶 垫环 限位板 工作锚 砼
理论伸长值的计算公式: 其中:PP—预应力筋平均张拉力(N)。 P—预应力筋张拉端的张拉力(N)。 x—从张拉端到设计截面的孔道长度。 —从张拉端至设计截面贡曲线孔道部分切线的夹角之和(rad)。 k—孔道每束局部对摩擦的影响系数。 μ—预应力筋与孔道壁的摩擦系数。
