《光纤通信》课后习题答案
1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
光纤通信课后答案
全书习题参考答案第1章概述1.1 填空题（1）光导纤维（2）掺铒光纤放大器(EDFA) 波分复用(WDM) 非零色散光纤(NIDSF) 光电集成(OEIC)（3）0.85µm 1.31µm 1.55µm 近红外（4）光发送机 光接收机 光纤链路（5）光纤 C=BW×log2(1+SNR) 信道带宽（6）大 大（7）带宽利用系数（8）可重构性可扩展性透明性兼容性完整性生存性1.2 解：利用光导纤维传输光波信号的通信方式称为光纤通信。
即以光波为载频，以光纤为传输介质的通信方式称为光纤通信。
1.3 解：（1）传输频带宽，通信容量大（2）传输距离长（3）抗电磁干扰能力强，无串音（4）抗腐蚀、耐酸碱（5）重量轻，安全，易敷设（6）保密性强(7) 原料资源丰富1.4 解：在光纤通信系统中，最基本的三个组成部分是光发送机、光接收机和光纤链路。
光发送机由电接口、驱动电路和光源组件组成。
其作用是将电信号转换为光信号，并将生成的光信号注入光纤。
光接收机是由光检测器组件、放大电路和电接口组成。
其作用是将光纤送来的光信号还原成原始的电信号。
光纤链路由光纤光缆、光纤光缆线路(接续)盒、光缆终端盒、光纤连接器和中继器等构成。
光纤光缆用于传输光波信息。
中继器主要用于补偿信号由于长距离传送所损失的能量。
光缆线路盒：将光缆连接起来。
光缆终端盒：将光缆从户外引入到室内，将光缆中的光纤从光缆中分出来。
光纤连接器：连接光纤跳线与光缆中的光纤。
1.5解：“掺铒光纤放大器(EDFA)+波分复用(WDM)+非零色散光纤(NIDSF)+光电集成(OEIC)”正成为国际上光纤通信的主要发展方向。
1.6 解：第一阶段（1966~1976年），实现了短波长（0.85µm）、低速（45或34 Mb/s）多模光纤通信系统，无中继传输距离约10km。
第二阶段（1976~1986年），光纤以多模发展到单模，工作波长以短波（0.85um）发展到长波长，实现了波长为1.31µm、传输速率为140~165Mb/s的单模光纤通信系统，无中继传输距离为50~100km。
光纤通信课后习题解答参考答案
思考题参考答案1、SDH帧由哪几部分组成？SDH有哪些显著特点？答：SDH帧由净负荷，管理单元指针和段开销三部分组成。
SDH主要优点有：高度标准化的光接口规范、较好的兼容性、灵活的分插功能、强大的网络管理能力和强大的自愈功能。
其缺点有：频带利用率不如PDH高、设备复杂性增加、网管系统的安全性能要求高。
2、根据帧结构，计算STM-1、STM-4的标称速率。
解：STM-1的标称速率：一帧的比特数：9×270×8＝19440（比特），传送一帧所用时间为125μs，故标称速率为：19440/(125×10－6)＝155520（kb/s）。
STM-4的标称速率：STM-4帧为9行，270×4列，传送一帧所用时间为125μs。
可以看出STM-4的列数是STM－1的4倍，其余都一样，所以：STM－4的标称速率为：155520×4＝622080（kb/s）3、STM-N帧长、帧频、周期各为多少？帧中每个字节提供的通道速率是多少？答：STM-N帧长为9×270N×8比特，帧频8000帧/秒，周期为125μs。
帧中每个字节提供的通道速率为：8比特/帧×8000帧/秒＝64kb/s。
4、段开销分几部分？每部分在帧中的位置如何？作用是什么？答：段开销分为再生段开销和复用段开销两部分。
再生段开销位于STM-N帧中的1~3行的1~9×N列，用于帧定位，再生段的监控、维护和管理。
复用段开销分布在STM-N帧中的5~9行的1~9×N列，用于复用段的监控、维护和管理。
5、管理单元指针位于帧中什么位置？其作用是什么？答：管理单元指针存放在帧的第4行的1~9×N列，用来指示信息净负荷的第一个字节在STN-N帧内的准确位置，以便正确地分出所需的信息。
6、简述2.048Mbit/s信号到STM-1的映射复用过程。
答：2.048Mbit/s信号经过C-12、VC-12、TU-12、TUG-2、TUG-3、VC-4、AU-4和AUG-1映射复用成STM-1的成帧信号。
《光纤通信》课后习题答案
1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和A PD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
【光纤通信】部分课后题答案.doc
课后习题答案(仅供参考)第二章7.解：(1)% = 1.5 n7 = 1.452 2△= ® —J =o.O3282衬(2)数值孔径NAW = /z1V2A =0.384(3)裸光纤的相对折射率差2-n an△'= ~ "278,其中n\ =12n'\ 2数值孔径W = n1V2A' = 1.118&解：(1)保证单模光纤传输须满足：光纤归一化频率小于次低阶模归一化截止频率Vc V =k0n m a42A =^n m a42A --------------------------- (1)儿0V<IZ « 2.405 -------------- (2)由(1)、(2)得a < 3.34//m保证光纤单模传输时,,光纤的纤芯半径a应该小于3.34 jLim(2)V = k Q n m a41R/~2 2~= —a^n{ -n2A)保证光纤单模传输要求V〈2. 405即V=— aJru-nl = —x5x 10* J\.5~-rq < 2.405入 J 2 1.3 lx IO 67 2解得“2 > 1.4966所以,保证光纤单模传输时，①选择应满足1.4966 <n2< 1.59.解：光纤归一化频率V =k0n m a42KA)«881 °N = -V2 =19364光纤可传输的模式数为193617.解:(1)如果光纤中存在EH21模，那么光纤归一化频率小于Vc=5.13562的模式都可能存在。
即至少还存在TE01模TM01模EH11模HE11模HE 12模HE21 HE41模(2)光纤中只存在HE11模，则光纤归一化频率V要求满足：0<V<2.404831&解：光纤归一化频率V=S,”aV^Z» 7.92258根据模式导行条件：V>Vc此阶跃型光纤的导模有：TE01模、TM01模、TE02模、TM02模、EH11 模、EH12 模、EH21 模、EH31 模、HE11 模、HE12模、HE13 模、HE21 模、HE22 模、HE31 模、HE32 模、HE41 模、HE51 模。

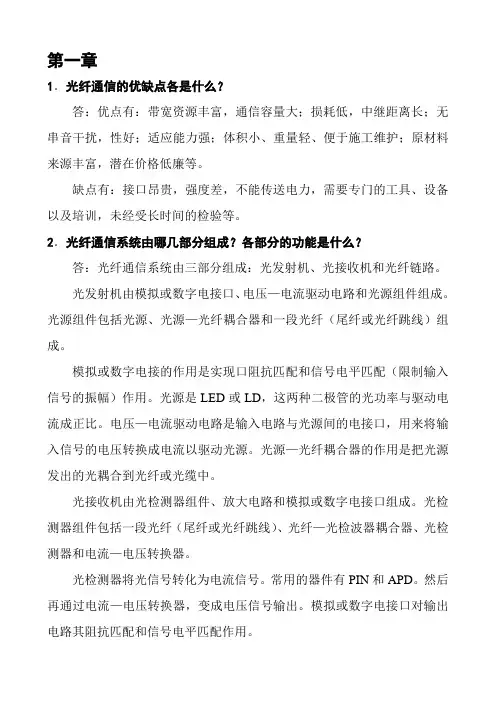

《光纤通信》课后习题答案
第一章1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户）引入到户（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
《光纤通信》课后习题答案
（2）若取芯径 a = 5m m ，保证单模传输时，则
8
1 λ0 V 1 λ0 2.405 = ∆ < ≈ 0.002 2 2π n1a 2 2π n1a
2
2
8．渐变光纤的折射指数分布为
a r = − ∆ n r n 0 1 2 ( ) ( ) a
2π
λ1
2 = a n12 − n2
2π
λ1
a ⋅ NA ，得到纤芯直径为
a=
2M 1 0.85 2000 λ1 V1 λ ⋅ = 1 ⋅ = ≈ 30.27 2π NA 2π 2π 0.20 NA
（2）当 λ2 = 1.31m m ，有
2M 1 λ2 2M 2 λ1 ⋅ =⋅ 2π 2π NA NA
2π
λ0
= ∆ 33.3 a ⋅ n1 2
光纤中传播的模数量
M≈ V2 = 554 2
5．一根数值孔径为 0.20 的阶跃折射率多模光纤在 850nm 波长上可以支持 1000 个左右的传播模式。试问： （1）其纤芯直径为多少？ （2）在 1310nm 波长上可以支持多少个模？ （3）在 1550nm 波长上可以支持多少个模? 解： （1）由 V1=
/10 = Po Pi 10−α L= 150 × 10
2 n12 − n2 ≈ 0.38
4．已知阶跃光纤纤芯的折射率为 n1 = 1.5 ，相对折射（指数）差 ∆ =0.01 ，纤芯 半径 a = 25m m ，若 λ0 = 1m m ，计算光纤的归一化频率 V 及其中传播的模数量 M 。 解：光纤的归一化频率
= V 2π
λ0
2 a n12 −= n2
θ r = 57 °。由于折射光束和反射光束之间的夹角正好为
《光纤通信》课后习题及答案
1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章基本理论
1、阶跃型折射率光纤的单模传输原理是什么？答：当归一化频率V小于二阶模LP11归一化截止频率，即0＜V＜2.40483时，此时管线中只有一种传输模式，即单模传输。
2、管线的损耗和色散对光纤通信系统有哪些影响？答：在光纤通信系统中，光纤损耗是限制无中继通信距离的重要因素之一，在很大程度上决定着传输系统的中继距离；光纤的色散引起传输信号的畸变，使通信质量下降，从而限制了通信容量和通信距离。
3、光纤中有哪几种色散？解释其含义。
答：（1）模式色散：在
多模光纤中存在许多传输模式，不同模式沿光纤轴向的传输速度也不同，到达接收端所用的时间不同，而产生了模式色散。
（2）材料色散：由于光纤材料的折射率是波长的非线性函数，从而使光的传输速度随波长的变化而变化，由此引起的色散称为材料色散。
（3）波导
色散：统一模式的相位常数随波长而变化，即群速度随波长而变化，由此引起的色散称为波导色散。
5、光纤非线性效应对光纤通信系统有什么影响？答：光纤中的非线性效应对于光纤通信系统有正反两方面的作用，一方面可引起传输信号的附加损耗，波分复用系统中信道之间的串话以及信号载波的移动等，另一方面又可以被利用来开发如放大器、调制器等新型器件。
6、单模光纤有哪几类？答：单模光纤分为四类：非色散位移单模光
纤、色散位移单模光纤、截止波长位移单模光纤、非零色散位移单模光纤。
12、光缆由哪几部分组成？答：加强件、缆芯、外护层。
*、光纤优点：巨大带宽（200THz）、传输损耗小、体积小重量轻、抗电磁干扰、节约金属。
*、光纤损耗：光纤对光波产生的衰减作用。
引起光纤损耗的因素：本征损耗、制造损耗、附加损耗。
*、光纤色散：由于光纤所传输的信号是由不同频率成分和不同模式成分所携带的，不同频率成分和不同模式成分的传输速度不同，导致信号的畸变。
引起光纤色散的因素：光信号不是单色光、光纤对于光信号的色散作用。
色散种类：模式色散（同波长不同模式）、材料色散（折射率）、波导色散（同模式，相位常数）。
*、单模光纤：指在给定的工作波长上只传输单一基模的光纤。
第二章光源和光发射机
1、光与物质间的作用有哪三种基本过程？它们各自的特点是什么？
答：（1）自发辐射：处于高能级电子的自发行为，与是否存在外界激励作用无关；自发辐射可以发生在一系列的能级之间，用此材料的发射光谱范围很宽；即使跃迁过程满足相同能级差，它们也是独立的、随机的辐射，产生的光子能量相同而彼此无关，各列光波可以有不同的相位和偏振方向，而且向空间各个角度传播，是一种非相干光。
（2）受激辐射：感应光子的能量等于向下跃迁的能级之差；受激辐射产生的光子与感应光子全是全同光子，它们是相干的；受激辐射过程实质上是对外来入射光的放大过程。
（3）受激吸收：受激吸收时需要消耗外来光能；受激吸收过程对应光子被吸收，生成电子—空穴对的光电转化过程。
2、什么是粒子数反转分布？答：处于高能态的粒子数多于处于低能态的粒子数。
3、怎样实现光放大？答：使媒质中高能级上的电子密度大于低能级上的电子密度，则受激辐射占主导地位，光波经过媒质时强度按指数规律增长，光波被放大，则实现光放大。
4、构成激光器必须具备哪些功能部件？
答：有源区，光反馈装置，频率选择元件，光束的方向选择元件，光波导。
5、有哪些方法实现光学谐振腔？与之对应的激光器类型是什么？答：（1）用晶体天然的解理面形成法布里-珀罗谐振腔（F-P腔），当光在谐振腔中满足一定的相位条件和谐振条件时，建立起稳定的光振荡；（2）利用有源区一侧的周期性波纹结构提供光耦合来形成光振荡。
*、激射的一般条件：（1）有源区里产生足够的粒子数反转分布；（2）存在光学谐振机制，并在有源区里建立起稳定的激光振荡
第三章光接收机
1、分析光电二极管和APD的工作原理。
答：光电二极管：受激吸收，电子—空穴对运动；APD：电子—空穴对多次碰撞产生雪崩光倍增。
2、分析光电二极管和APD性能参数上的异同点。
答：APD是有增益的光电二极管，在光接收机灵敏度要求较高的场合，用APD有利于延长系统的传输距离，在灵敏度要求不高的场合，一般用没有增益的PIN光电检测器。
第四章光纤通信系统
2、什么是SDH？简述出主要特点
答：（1）SDH技术是在信息结构等级、开销安排、同步复用映射结构、指针定位调整和网络节点接口等方面标准化的、主要采用光纤传输媒质（少量微波和电缆）的数字传送技术。
（2）特点（优点）：①具有统一标准光接口；②开销比特丰富；③采用数字同步复用；④数字分插复用直接上下2Mbit/s；⑤数字交叉连接提高网络灵活性；
⑥环形网具有“自愈”能力。
3、SDH的帧结构由哪几部分组成？各部分的作用是什么？
答：SDH的帧结构由三部分组成：（1）STM-N净负荷：存放STM-N 传送的各种用户信息码块；（2）段开销SOH：保证信息净负荷正常传送所必须附加的运行、管理和维护（OAM）字节；（3）管理单元指针：指示信息净负荷的第一个字节在STM-N帧内的准备位置。
4、目前使用的SDH信号的速率等级是如何规定的？答：SDH信号的速率等级是在传输线路的基础上定义的，传输线路可以是光线，也可以是微波和卫星传输通道。
7、光纤放大器有哪些类型？答：半导体光放大器、掺铒光放大器、拉曼放大器。
8、EDFA能放大哪个波段的光信号？简述EDFA的结构？工作原理？
答：（1）EDFA能对1550nm波段的光进行放大；（2）结构：由掺铒光纤、泵浦源、波分复用器、光隔离器、滤波器组成；（3）原理：铒离子吸收泵浦光产生受激辐射光,使传输信号光得到放大。
9、对于980nm泵浦和1480nm泵浦的EDFA，哪种泵浦方式的功率转换效率高？哪种泵浦方式的噪声系数小？为什么？答：（1）980nm泵浦的EDFA功率转换效率高，可达11dB/mW，而1480nm 的只有6.5dB/mW；（2）前者的噪声系数小，只有3.2dB~3.4dB，而后者最小约为4dB；（3）这是因为采用1480nm泵浦的方向泵浦时，具有高的量子转换效率。
10、拉曼光纤放大器突出的优点是什么？
答：（1）增益介质为普通传输光纤，与光纤具有良好的兼容性；（2）增益波长由泵浦光波长决定，不受其他因素限制；（3）增益高，串扰小，噪声系数低，频谱范围宽，温度稳定性好。
12、举例说明光纤放大器在光纤通信领域中的应用。
答：（1）EDFA 在密集波分复用大容量超长光纤传输方面发挥巨大作用，如在DWDM系统、HFC系统中的应用；（2）RFA的应用：独立拉曼宽带放大器、RFA+EDFA混合放大器、用RFA制成有源无损器件或动态均衡器件。
第五章无源光器件和WDM技术
2、试分析光耦合器的功能有哪些？如何实现光耦合？如何改变耦合器的分光比？
答：（1）功能：①以光为媒介传输电信号，对输入、输出电信号有良好的隔离作用；②把多个光信号耦合到一起；③将光信号分到多根光纤中；（2）实现：在光耦合器输入端加电信号使发光源发光，此光照射到封装在一起的寿光器上后，因光电效应而产生了光电流，电受光器输出端引出，这样就实现光耦合；（3）改变分光比：改变耦合区的长度，就能改变耦合臂分配到的光功率，从而改变分光比。
4、光纤偏振控制器和光纤布拉格光栅的工作原理是什么？
答：（1）光纤偏振控制器：将光纤缠绕在盘上，由应力引起光纤感生双折射，使输入光在两个偏振方上产生相移，起偏振控制作用；（2）光纤布拉格光栅：FBG提供周期性的耦合点，使单模光纤中入社的基模根据光栅和不同传输常数决定的相位条件，可以耦合成前向或后向传输模式。
7、解释环形器的工作原理，给出例子。
答：（1）原理：光环形器利用光的偏振现象，其端口的输入输出关系是确定的，且只能正向传输；（2）应用于光分插复用器中，将光隔离器反射回来的光信号通过另外一个端口输出，可与光纤光栅构成WDM系统。
13、密集波分复用系统中参考波长为多少？标准的信道间隔是多少？答：密集波分复用系统中参考波长为1552.52nm，标准的信道间隔为0.8nm（在1.55um波段对应10GHz频率间隔）的整数倍。
14、DWDM开放式系统和集成式系统的区别？答：（1）开放式系统是在波分复用器前加有波长转换器OUT，将SDH非规范的波长转化为标准波长；（2）集成式系统是把标准的光波长和满足长距离传输的光源集成在SDH中，整个系统比较简单，没有增加多于设备。
15、WDM系统中监控信道的作用是什么？对其有什么要求？答：（1）作用：减少系统发生故障的几率，减少故障修复时间，增强网络的生存性和强壮性，降低运行、维护和管理的成本；（2）条件：①监控通路不限制光放大器泵浦波长；②监控通路不应限制两线路放大器之间的距离；③监控通路不能限制未来在1310nm波长的业务；
④线路放大器失效时监控通路仍然可用；⑤OSC传输应该是分段的具有3R功能和双向传输功能，在每个光放大器中继站上，信息能被正确的接受下来，而且还可以附上新的监控信号；⑥只考虑在两根光纤上传输的双向系统，允许OSC在双向传输，以防一旦一根光纤被切断后，监控信息仍然能被线路中断接受。
