石材幕墙设计方案
石材幕墙工程施工方案
石材幕墙工程施工方案一、前期准备工作1.1 施工前的准备工作1.1.1 勘察定点在施工前，要对安装石材幕墙的地点进行勘察定点，了解建筑结构、地形地貌、气候环境等情况，为后续施工工作提供可靠的数据和信息。
1.1.2 技术方案制定根据勘察定点的情况，制定相应的技术方案，包括施工方法、主要工艺流程、施工时间节点等内容，以确保施工过程安全顺利。
1.1.3 施工图纸设计制定石材幕墙工程施工图纸，包括平面布置图、立面图、结构图等，确保施工过程中各个部分的准确施工。
1.1.4 施工方案论证对技术方案和施工图纸进行论证，确保各项规范和要求的满足，做好施工的准备工作。
1.2 施工计划编制1.2.1 施工进度计划根据技术方案和施工图纸，编制详细的施工进度计划，明确施工过程的各项工作任务和时间节点，以便统筹协调施工进度。
1.2.2 施工资源计划根据施工进度计划，合理安排施工人员、设备、材料和现场管理等资源，确保施工过程的顺利进行。
1.2.3 安全生产计划编制安全生产计划，明确施工过程中的安全防范措施和应急预案，确保施工过程中的安全生产。
1.3 施工准备工作1.3.1 施工人员培训对参与石材幕墙工程施工的施工人员进行培训，提高他们的安全意识和施工技能，确保施工过程中的质量和安全。
1.3.2 施工设备准备准备好所需的施工设备和工具，确保施工过程中的施工条件和施工效率。
1.3.3 材料准备准备好所需的石材幕墙材料，包括石材板材、连接件、胶粘剂等，确保施工过程中的材料供应和质量。
1.3.4 现场管理组织建立健全的现场管理组织，明确各项工作任务和责任，并做好施工过程中的各项协调工作。
二、施工过程2.1 基础处理2.1.1 基础检查对石材幕墙的基础进行检查，确保基础的平整、牢固和符合设计要求。
2.1.2 基础处理根据设计要求，对基础进行处理，包括清理、修补、防腐等工作，确保石材幕墙的安装基础符合要求。
2.2 石材幕墙安装2.2.1 安装前的准备工作根据安装图纸，确认石材板的型号规格和数量，做好安装准备工作。
幕墙专项设计方案
一、工程概况本项目位于我国某城市，总建筑面积约为XX万平方米，主要由办公区、商务区、酒店及附属设施组成。
本项目幕墙设计以现代简约风格为主，注重功能性与美观性的结合，旨在打造一座集办公、商务、休闲于一体的现代化综合体。
二、设计原则1. 安全性：确保幕墙结构稳定，满足抗震、抗风等要求，保障建筑使用安全。
2. 功能性：充分考虑室内采光、通风、隔热等需求，提高室内舒适度。
3. 美观性：采用现代简约设计风格，注重线条流畅、色彩搭配，展现建筑整体美感。
4. 经济性：在满足设计要求的前提下，合理控制成本，实现经济效益最大化。
三、幕墙系统选择1. 玻璃幕墙：采用中空玻璃，具有良好的保温、隔热、隔音性能。
2. 铝单板幕墙：采用挤压铝单板，表面处理为氟碳漆，具有耐候性强、颜色丰富等特点。
3. 石材幕墙：选用天然花岗岩，色泽自然、纹理美观，具有较好的耐久性。
四、施工方案1. 施工准备：- 搭建脚手架、吊篮等施工设施；- 准备施工材料、设备；- 对施工人员进行技术培训和安全教育。
2. 施工步骤：- 首先进行基层处理，确保墙面平整、干净；- 然后进行幕墙骨架安装，包括立柱、横梁、连接件等；- 接着进行玻璃幕墙安装，包括中空玻璃、密封胶条等；- 最后进行铝单板幕墙和石材幕墙安装，并进行表面处理。
3. 施工要点：- 严格控制施工质量，确保幕墙结构稳定、密封性良好；- 严格执行安全操作规程，确保施工安全；- 加强施工过程中的质量控制，及时发现并解决质量问题。
五、质量保证措施1. 建立健全质量管理体系：明确质量责任，加强质量监控。
2. 严格选用优质材料：确保材料符合设计要求和国家标准。
3. 加强施工过程控制：严格执行施工规范和操作规程，确保施工质量。
4. 加强检验检测：对关键工序和隐蔽工程进行检验检测，确保质量符合要求。
六、进度保证措施1. 制定合理的施工进度计划：明确各阶段施工任务和时间节点。
2. 加强现场管理：确保施工人员、设备、材料按时到位。
石材幕墙样板策划
石材幕墙样板策划一、引言石材幕墙是一种装饰性强、耐久性好的建筑外墙材料。
在建筑设计中，幕墙的样板策划是至关重要的一步，它不仅能够为建筑增添独特的外观，还能够提升建筑的整体品质。
本文将以石材幕墙样板策划为主题，介绍一种逐步思考的方法来进行策划。
二、确定策划目标和需求在开始策划之前，首先需要明确策划的目标和需求。
例如，是否需要设计一种独特而现代的幕墙样板，或者是满足某个特定的建筑主题。
确立策划目标和需求将有助于指导后续的策划工作。
三、了解建筑特点和环境背景在进行幕墙样板策划之前，需要对建筑的特点和环境背景进行充分了解。
建筑的特点包括建筑形态、结构特点、功能需求等，而环境背景则包括建筑所处的地理位置、气候条件、文化背景等。
这些信息的收集和分析将为幕墙样板的设计提供重要的参考依据。
四、研究石材材料和构造方式幕墙的材料选择和构造方式对幕墙样板的设计至关重要。
针对石材幕墙样板的策划，需要对各种石材材料进行研究，了解其特点、优缺点以及适用范围。
同时，还需要研究不同的构造方式，包括幕墙板材的拼接方式、支撑结构的设计等。
这样可以为幕墙样板的设计提供更多的可能性和创意。
五、收集和分析幕墙样板设计案例在进行幕墙样板策划之前，收集和分析一些优秀的幕墙样板设计案例是非常有帮助的。
通过学习和借鉴已有的设计案例，可以拓宽思路，激发创意。
在收集和分析案例时，可以关注不同的设计风格、材料运用以及构造方式，为幕墙样板的策划提供参考和灵感。
六、确定幕墙样板的设计理念和主题在进行具体的样板设计之前，需要确定幕墙样板的设计理念和主题。
设计理念是指设计师所追求的核心价值观和创作理念，而主题则是指设计所要表达的内容和情感。
通过确定设计理念和主题，可以为样板策划提供一个明确的方向性。
七、进行样板设计和方案优化在确定了设计理念和主题之后，可以开始进行样板设计。
这一步骤可以通过手绘或计算机辅助设计软件来完成。
在进行设计时，需要考虑到幕墙样板的整体效果、与建筑的协调性以及实际施工的可行性。

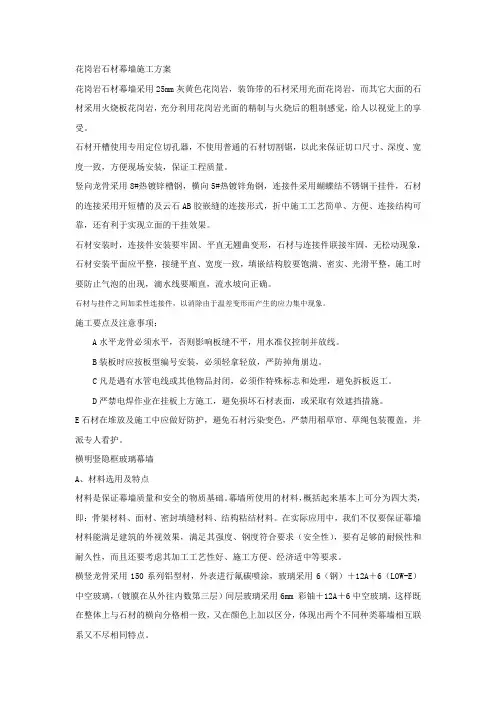

花岗岩石材幕墙施工方案
花岗岩石材幕墙施工方案花岗岩石材幕墙采用25mm灰黄色花岗岩，装饰带的石材采用光面花岗岩，而其它大面的石材采用火烧板花岗岩，充分利用花岗岩光面的精制与火烧后的粗制感觉，给人以视觉上的享受。
石材开槽使用专用定位切孔器，不使用普通的石材切割锯，以此来保证切口尺寸、深度、宽度一致，方便现场安装，保证工程质量。
竖向龙骨采用8#热镀锌槽钢，横向5#热镀锌角钢，连接件采用蝴蝶结不锈钢干挂件，石材的连接采用开短槽的及云石AB胶嵌缝的连接形式，折中施工工艺简单、方便、连接结构可靠，还有利于实现立面的干挂效果。
石材安装时，连接件安装要牢固、平直无翘曲变形，石材与连接件联接牢固，无松动现象，石材安装平面应平整，接缝平直、宽度一致，填嵌结构胶要饱满、密实、光滑平整，施工时要防止气泡的出现，滴水线要顺直，流水坡向正确。
石材与挂件之间加柔性连接件，以消除由于温差变形而产生的应力集中现象。
施工要点及注意事项：A水平龙骨必须水平，否则影响板缝不平，用水准仪控制并放线。
B装板时应按板型编号安装，必须轻拿轻放，严防掉角崩边。
C凡是遇有水管电线或其他物品封闭，必须作特殊标志和处理，避免拆板返工。
D严禁电焊作业在挂板上方施工，避免损坏石材表面，或采取有效遮挡措施。
E石材在堆放及施工中应做好防护，避免石材污染变色，严禁用稻草帘、草绳包装覆盖，并派专人看护。
横明竖隐框玻璃幕墙A、材料选用及特点材料是保证幕墙质量和安全的物质基础。
幕墙所使用的材料，概括起来基本上可分为四大类，即：骨架材料、面材、密封填缝材料、结构粘结材料。
在实际应用中，我们不仅要保证幕墙材料能满足建筑的外视效果，满足其强度、钢度符合要求（安全性），要有足够的耐候性和耐久性，而且还要考虑其加工工艺性好、施工方便、经济适中等要求。
横竖龙骨采用150系列铝型材，外表进行氟碳喷涂，玻璃采用6（钢）＋12A＋6（LOW-E）中空玻璃，（镀膜在从外往内数第三层）间层玻璃采用6mm 彩铀＋12A＋6中空玻璃，这样既在整体上与石材的横向分格相一致，又在颜色上加以区分，体现出两个不同种类幕墙相互联系又不尽相同特点。
石材幕墙施工方案
石材幕墙施工方案石材幕墙施工方案（一）哈尔滨长途电信枢纽楼扩建工程，位于南岗区繁华地区中山路一侧，地下2层，地上2重层，建筑物总高度99.7m，建筑面积32556平方米，该楼外墙面均采用干挂花岗岩火烧板饰面，挂石面积约13700平方米。
背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上。
背栓式外墙干挂石材是近几年从国外引进的施工工艺，它具有以下优点：第一，背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。
因此它可适用于高层和超高层外墙饰面。
第二，背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。
第三，背栓式干挂石材表面清洁，不易受污染，而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。
1、施工准备1.1石材选择石材幕墙使用的材料应符合国家现行产品标准的规定，要求具右耐侯，耐火和抗风化性能。
由于本工程外墙挂石石材用最人，为防止出现色差和供货能力，由业主带队到福建进行实际考察，最后确定福建鼎盛石材加工厂生产的为603的火烧花岗岩石材，厚度为30mm。
1.2外脚手架要求龙骨安装阶段利用主体围护封闭脚手架，挂石安装阶段由于围护脚手架离墙30mm左右，无法满足挂石安装要求，所以挂石安装阶段采用吊挂脚手架，在9层、12层、16层和21层屋面外伸Ф133钢管牛腿，钢管从墙面外伸出1.5米，墙里侧用吊环将钢管固定在楼板上，吊挂用Ф16园钢制作，吊挂安装要进行荷载计算和加荷试验，确认安全后才允许使用。
2、主要分项工程的施工方法与技术措施2.1施工工序2.2放线定位将土建方提供的基准中心线、标高线进行复测，无误后根据图纸给出的横、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。
先由中间向两端测录，然后由两端向中间复核尺寸。
放出的横、竖龙骨位置线误差心符合设计要求。
完整版石材幕墙施工组织设计方案
北京新奥广厦房地产开发有限公司知本时代石材工程港龙集团北京天成源新装饰设计有限公司二OO 三年八月二十八日第一章、工程概况及施工条件第二章、工程项目管理目标4第三章、设计方案5第四章、施工前的准备工作5第五章、施工工艺13第六章、质量标准24第七章、制品的运输与保管35第八章、石材幕墙的施工措施36第九章、项目质量与安全体系45第十章、工程质量保证措施46第十一章、安全文明环保措施50第十二章、工程进度保证措施53第十三章、施工后的成品保护56第十四章、保养与维修57第十五章、技术档案资料管理57附件一、主要施工机械设备表59附件二、劳动力计划表60附件三、消防安全用品需用计划表60施工组织设计第一章工程概况及施工条件本《施工组织设计》为北京新奥广厦房地产开发有限公司知本时代石材工程的施工组织设计，是规范和指导该项工程从施工准备到竣工验收过程的综合性技术经济文件，为使该项工程的施工全过程能按科学规律组织规范施工，有计划地开展各分部分项工程的施工，及时做好各项施工准备工作，保证各种资源和劳动力的及时供应；协调与各工种之间的时间安排，保证施工的顺利进行，按期保质保量完成施工任务，特制订本施工组织设计。
1.1适用范围本《施工组织设计》适用于北京新奥广厦房地产开发有限公司知本时代石材工程。
1.2编制依据1、招标文件；2、招标施工图纸(电子版)；3、《建设工程项目管理规范》GB/T 50326-2001 ；4、《金属与石材幕墙工程技术规范》GB JGJ133-2001、JK113-20015、《石材幕墙工程施工工艺标准》；GY1003-2003/8/166、《建筑物防雷设计规范》GB50057-947、《建筑设计防火规范》GBJ16-87 ；8、《高层民用建筑设计防火规范》GB 50045-95 ；9、《建筑幕墙》JG3035 ；10、《幕墙工程手册》中国建筑工业出版社出版，赵西安编著；11、《建筑硅酮结构密封胶》GB 16776 ；12、《天然石材产品放射性防护分类控制标准》JC518 ；13、《钢结构工程施工质量验收规范》GB50205-2001 ；14、《天然花岗岩建筑板材》JC 205 ；15、《冷弯薄壁型钢结构技术规范》16、《胶粘剂拉伸剪切强度测定方法》1 . 3编制原则(1) 认真贯彻国家对工程建设的各项方针、政策、相关规范和标准，严格执行工程建设程序。
外墙干挂石材幕墙施工方案
第一章总体概况一、工程简介二、工程要求1、质量要求:符合国家现行有关设计、施工、验收规范标准，强制性要求。
２、工期要求：自工程开工之日起１00天。
三、结构特性1、结构特点依据相关规程、规定对建筑幕墙承载力与变形的要求，严格保证系统有足够的强度和刚度。
并保证在各种荷载情况下,均不存在结构损坏变形。
２、防腐性钢连接件与埋件的焊接处刷两道环氧富锌防锈漆作为防腐处理,和幕墙固定的紧固件均采用镀锌钢角码和穿心螺栓，其它部位均采用螺丝或轻质铝附件,不同金属材料的接触处采用高强度橡胶垫片隔离,以防电位差腐蚀。
3、幕墙的防静电防腐蚀性能为避免因异种金属间的电位差而产生电化腐蚀,附件除使用不锈钢外,均经镀锌处理,并且在连接处加放胶塑垫片以隔断不同金属材料。
4、幕墙的防雷幕墙的防雷接地应纳入设计体系,符合设计要求。
幕墙系统的防雷和防静电设计是确保幕墙工程的安全设计。
良好的防雷和防静电感应性能可确保幕墙不遭雷击或因静电失火和影响整个建筑室内设备的正常使用。
由于在幕墙系统中多处因防腐、防噪、断热等原因设置了绝缘材料,因而实际上幕墙的防雷和防静电设施十分必要,我们主要考虑幕墙设计应保证整片幕墙框架具有连续而有效的电传导性,设计按照国家和部委防雷设计的规范和要求执行,我们设计的幕墙本身就有防雷和防静电保护系统及与大楼整个防雷系统的连接设计方案。
（1)幕墙本身的金属件之间应由良好的导电连接,并与主体接地系统有多重可靠的接地。
（2)幕墙位于均压环处的预埋件的锚筋必须与均压环处的梁的纵向钢筋连通。
(３）固定在设均压环楼层上的幕墙竖向主型材必须与均压环连通,连接点处应将表面绝缘层打磨掉。
（4)我们的方法中，幕墙横、竖向主型材通过若干螺钉连接，同时起到连通的作用。
与主体防雷系统导通的竖向主型材上的横梁，必须与竖向主型材连通。
(5)在幕墙立面上，每１０米以内位于均压环楼层的竖向主型材,把它与固定在设均压环楼层的竖向主型材连通。
（６)幕墙作为一种复合系统,局部采用了大量金属构件,容易产生静电感应，当天空雷云瞬间放电后,云与大地的电场突然消失，这时幕墙的金属杆件感应电荷不能以相应的速度流散，将会产生高达万伏以上的对地位，这种静电感应电压对人和设备产生危害，必须消除静电对幕墙的影响。
石材幕墙施工方案
石材幕墙施工方案1、石材幕墙材料选用1.1 50mm厚立面石材幕墙、60mm、70mm厚钢柱、80mm、150mm厚蘑菇石主龙骨根据荷载分别采用14b和16b热镀锌槽钢；次龙骨分别采用L63*8、L80*8、L80*10热镀锌角钢，间隔300mm 分别冲Φ11*20mm、Φ13*25mm、Φ17*30mm长圆石材挂件安装孔；石材挂件采用6mm(GJ-1)、8mm(GJ-2)、10mm(GJ-3)厚度的304材质不锈钢挂件。
1.2通常线条立面高度≤200mm采用L63*8热镀锌角钢做次龙骨，用304不锈钢TJ-1挑件与 GJ-4不锈钢专用悬挂件配合使用，安装间隔300mm; 通常线条立面高度在200mm～300mm范围的采用L80*8热镀锌角钢做次龙骨，用304不锈钢TJ-2挑件与 GJ-5和GJ-6不锈钢专用悬挂件配合使用，安装间隔300mm; 通常线条立面高度≥300mm采用L80*10热镀锌角钢做次龙骨，用304不锈钢TJ-3挑件与 GJ-5和GJ-6不锈钢专用悬挂件配合使用，安装间隔300mm。
1.3石材：选用国产黄金麻，负一层以下（标高-8.000以下）石材选用自然面蘑菇石（标准板面为900*600*150mm），如同直接从山上开采出来的原石面一样，表现源自自然；为减轻钢结构荷载节约钢结构钢材，负一层（标高-8.000 到±0.000）墙面石材选用平面蘑菇石，横向板块（标准板面为 900*600*80mm），为表现大气可采用四拼一安装；一层以上（标高±0.000 以上）采用黄金麻荔枝面石材，标准板面为 1000*600*50mm规格，通过做企口错缝安装达到像用厚石板垒砌的效果；罗马圆柱、方柱及柱座和柱帽造型与层间艺术石材腰线巧妙组合展现了简欧古典建筑的严紧和经典，配以有寓意且精致的建筑浮雕、建筑艺术装饰小品和专业标志，使得整个建筑雄伟、艺术、厚重和完美。
石材除自然面蘑菇石为B级料外，其余均为A级料，平面板材采用荔枝面并水洗处理，异形和线条采用喷砂面，自然面蘑菇石为毛面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石材幕墙设计方案
1. 简介
石材幕墙是一种用石材作为外墙装饰材料的建筑装饰方案。
它具有优雅高贵的外观，耐久性强，同时还具备良好的保温和防水性能。
本文将介绍石材幕墙设计的基本原理、步骤以及选材要点。
2. 设计原理
石材幕墙的设计原理是利用石材板材与建筑结构之间的夹层，通过一套完善的系统来实现幕墙的固定和密封。
主要设计原理包括：
•结构设计：根据建筑结构以及石材板材的重量和尺寸，确定幕墙的支撑结构和固定方式。
•密封设计：通过使用密封胶和防水层，确保幕墙的密封性，防止雨水渗漏。
•保温设计：在幕墙内部设置保温材料，改善建筑的保温性能。
•防火设计：根据建筑的防火要求，选择符合要求的防火构件和材料。
3. 设计步骤
石材幕墙的设计步骤如下：
3.1 建立设计目标和要求
在设计之前，需要与业主和建筑设计师沟通，了解他们的需求和要求。
包括建筑的风格、幕墙的外观要求、使用的石材类型以及施工和维护的要求等。
3.2 确定幕墙的类型和系统
根据建筑设计和要求，确定石材幕墙的类型和系统。
常见的石材幕墙系统包括点支式幕墙、挂板式幕墙和框支式幕墙。
3.3 设计幕墙的结构和固定方式
根据建筑结构和石材板材的重量和尺寸，设计幕墙的支撑结构和固定方式。
常见的支撑结构包括钢结构和铝合金框架。
3.4 确定石材板材的选用和安装方式
根据设计需求和预算，选择合适的石材材料，并确定其安装方式。
常见的石材材料包括大理石、花岗岩和石英石等。
3.5 设计幕墙的密封和防水系统
通过使用密封胶和防水层，确保幕墙的密封性，防止雨水渗漏。
根据设计需求
和预算，选择合适的密封胶和防水层材料。
3.6 设计幕墙的保温和防火系统
在幕墙内部设置保温材料，改善建筑的保温性能。
根据建筑的防火要求，选择
符合要求的防火构件和材料。
4. 石材选材要点
选择合适的石材材料是石材幕墙设计的关键。
以下是一些石材选材的要点：
•外观：石材的颜色、纹理和光泽度应与建筑风格和设计需求相匹配。
•强度：石材的抗压强度和抗弯强度要符合设计和安全要求。
•耐久性：石材的耐候性和耐酸碱性要符合建筑环境的要求。
•透气性：选择透气性较好的石材，可以改善室内的舒适度和空气质量。
•价格：石材的价格要与设计预算相符合。
5. 结论
石材幕墙设计是一项综合性的工作，需要考虑到建筑的外观要求、结构安全、
保温性能以及防水和防火等方面。
通过合理的设计和选材，可以创建出具有高质量、高价值和耐久性的石材幕墙。
以上是一份关于石材幕墙设计方案的简要介绍，希望对您有所帮助。
有关石材
幕墙设计的更多详细信息，请参考相关的专业文献和资料。
