高楼电力系统设计
高层民用建筑供电系统的设计
高层民用建筑供电系统的设计摘要随着城市化进程的加速，高层民用建筑的供电系统设计越来越重要。
本文将介绍高层民用建筑供电系统设计的基本原则和流程，并深入探讨配电系统、照明系统、弱电系统等方面的设计与实践。
基本原则高层民用建筑供电系统的设计要遵循以下基本原则：1.安全可靠。
建筑供电系统是建筑物中最为重要的基础设施之一，其安全可靠性直接关系到人身安全和经济损失。
因此，在设计过程中必须考虑常规和非常规的问题，提高系统的可靠性和安全性。
2.紧密贴合建筑设计。
建筑供电系统的设计应紧密贴合建筑设计，并满足不同功能区域的用电需求，避免过度或不足的设计。
3.经济可行。
建筑供电系统的设计应该在满足安全可靠和贴合建筑设计的基础上，尽可能降低建筑成本、节约能源。
流程高层民用建筑供电系统的设计流程如下：1.研究、分析、选择供电系统的类型，包括传统模式和新型模式，以及它们之间的区别和应用范围。
一般情况下，传统的供电系统包括高压变电站、配电室、主配电板，变压器和低压断路器等。
而新型的供电系统则可采用可再生能源电池系统、分布式自控智能电源等。
2.设计建筑的用电负荷，包括末端用电设备的功率、电网柜和电力负荷的总功率预测和合理分配，进而确定电气负载的需求。
3.根据电气负载需求，设计高压变电站、配电拉线等设备的容量以及电压等参数。
4.设计配电柜、开关柜以及自动调节与保护装置等，并绘制电气原理图和布线图。
5.建筑照明系统方面，需要考虑室内、室外照明的布局、配光性能、节能等因素，并与弱电系统、安防系统、空调等集成。
6.弱电系统方面，通常包括电话、电视、宽带、音响、监控等，需要综合考虑并合理规划，避免干扰、误差和电磁辐射等问题。
配电系统设计配电系统是建筑内用电设备的控制与供电体系。
其主要组成部分包括高压变电站、配电室、配电柜、主配电板、分配盘、保护设备、安全措施和接地等。
高压变电站高压变电站负责电力系统以高电压电力传输，需要根据建筑的总用电负荷来设计其容量和数量。

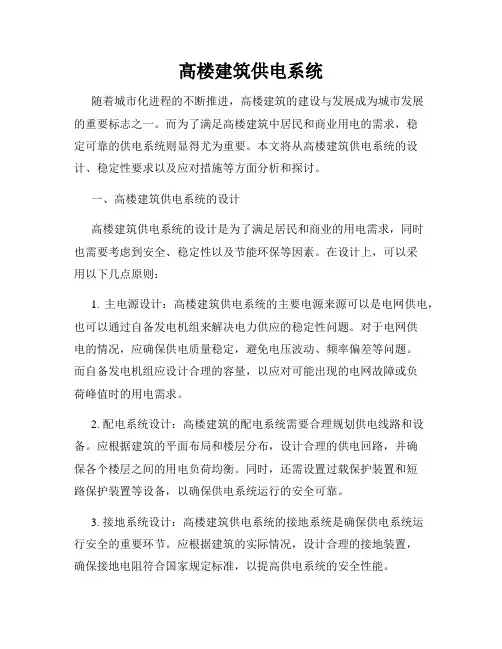

高楼建筑供电系统
高楼建筑供电系统随着城市化进程的不断推进，高楼建筑的建设与发展成为城市发展的重要标志之一。
而为了满足高楼建筑中居民和商业用电的需求，稳定可靠的供电系统则显得尤为重要。
本文将从高楼建筑供电系统的设计、稳定性要求以及应对措施等方面分析和探讨。
一、高楼建筑供电系统的设计高楼建筑供电系统的设计是为了满足居民和商业的用电需求，同时也需要考虑到安全、稳定性以及节能环保等因素。
在设计上，可以采用以下几点原则：1. 主电源设计：高楼建筑供电系统的主要电源来源可以是电网供电，也可以通过自备发电机组来解决电力供应的稳定性问题。
对于电网供电的情况，应确保供电质量稳定，避免电压波动、频率偏差等问题。
而自备发电机组应设计合理的容量，以应对可能出现的电网故障或负荷峰值时的用电需求。
2. 配电系统设计：高楼建筑的配电系统需要合理规划供电线路和设备。
应根据建筑的平面布局和楼层分布，设计合理的供电回路，并确保各个楼层之间的用电负荷均衡。
同时，还需设置过载保护装置和短路保护装置等设备，以确保供电系统运行的安全可靠。
3. 接地系统设计：高楼建筑供电系统的接地系统是确保供电系统运行安全的重要环节。
应根据建筑的实际情况，设计合理的接地装置，确保接地电阻符合国家规定标准，以提高供电系统的安全性能。
二、高楼建筑供电系统的稳定性要求高楼建筑供电系统的稳定性要求对于居民和商业用户的用电体验至关重要。
为了满足这一要求，供电系统需要具备以下几个方面的能力：1. 电压稳定性：供电系统应确保在正常运行范围内，提供稳定的电压输出。
过高或过低的电压都会对用电设备带来危害，甚至引发设备损坏。
因此，供电系统需要通过电压调节装置等手段，确保输出电压在规定范围内稳定。
2. 频率稳定性：供电系统应确保输出的电力频率稳定，一般为50Hz。
如果频率波动过大，会影响到用电设备的正常运行，因此需要通过控制发电机组的转速等方式，保持供电系统的频率稳定。
3. 故障容忍性：高楼建筑供电系统需要具备一定的故障容忍能力，即在某一供电线路或设备出现故障时，能够自动切换到备用电源或者其他回路，以保证供电的连续性。
浅谈高层办公建筑电气设计
浅谈高层办公建筑电气设计随着经济的快速发展，人们对现代化办公环境的需求越来越高，其中高层办公建筑作为一个非常重要的部分，已经成为现代城市中不可或缺的建筑形态。
与此同时，因为高层建筑中涉及到的电路复杂、设备庞大以及安全性问题等方面的考虑，使得高层办公建筑的电气设计显得尤为重要。
本文将从电气设计的角度，谈谈高层办公建筑电气设计的相关问题和解决方案。
一、电力系统设计高层建筑的电力系统设计主要包括三个方面：变电站设计、升压站设计和配电室设计。
1.变电站设计变电站是高层建筑电能的“起点”，它的运行质量和稳定性是电气系统运行的关键之一。
变电站应该设置在楼宇地下、地面或屋顶等位置，并按照相关规定合理布局、设置安全设施。
除此之外，变电站还需要进行配电系统的分类及设备的选型、质量评估、保护与自动化等方面的设计。
2.升压站设计升压站是指将低压交流电转换为高压交流电的设施，通常使用于高层建筑大型电气设备的供电。
在设计升压站时，需要考虑到升压设备的选型、接线、安装方式、便于维修和更换等的设计问题，以保证运行的安全稳定。
3.配电室设计配电室负责将电力传输到每个层面，需要充分考虑用电效率及电缆散热问题等，配电室的设备选型、布局、防水、防火、防盗、防雷、电线、电缆敷设、信号线的布设和接头等方面都需要非常重视。
二、照明系统设计高层建筑的照明系统设计应该充分考虑到节能、舒适、安全以及可维护等方面的需求。
设计人员应该合理的选择光源、灯具、照明控制系统，使照明系统能够保持较低的损耗率和较高的能源利用率，同时还需要合理设计照明系统的布局和照明光度分配等问题，以达到舒适性和使用的安全性。
三、机电设备设计高层建筑内涉及的机电设备相当复杂，包括电梯、空调、UPS电源、无停电切换系统等。
对于电梯而言，应该考虑到运行稳定性、速度、安全等方面的问题；对于空调系统也应该考虑到适应性、节能、安全性等方面的需求；UPS电源和无停电切换等系统则需要考虑自核心部件及系统的制备、运行、容错和自动化等方面的设计。
高层住宅楼电气方案
高层住宅楼电气方案一、供电系统1、负荷等级高层住宅楼的电力负荷应根据其重要性和中断供电所造成的影响程度分为一、二、三级负荷。
消防设备、应急照明、电梯等重要设备应按一级负荷供电，生活水泵、楼梯间照明等可按二级负荷供电，一般照明、插座等为三级负荷。
2、电源引入为确保供电的可靠性，高层住宅楼应至少引入两路独立的 10kV 电源。
当一路电源发生故障时，另一路电源应能满足全部一、二级负荷的供电需求。
3、变配电室设置变配电室应设置在负荷中心附近，以减少线路损耗和电压降。
变配电室应具备良好的通风、散热和防潮条件，并应采取防火、防水、防小动物等措施。
4、变压器选择根据负荷计算，合理选择变压器的容量和台数。
变压器应选用节能型产品，以降低能耗。
二、照明系统1、公共区域照明楼梯间、电梯厅、走廊等公共区域应设置照明灯具，采用声光控或人体感应控制，以节约能源。
照明亮度应满足相关标准要求，确保人员通行安全。
2、室内照明住户室内照明应根据不同房间的功能和使用要求进行设计。
客厅、卧室等主要房间应设置足够数量的灯具，满足一般照明需求。
厨房、卫生间等潮湿场所应选用防潮型灯具。
3、应急照明高层住宅楼应设置应急照明系统，包括疏散照明和备用照明。
疏散照明应设置在疏散通道、楼梯间、电梯前室等部位，备用照明应设置在消防控制室、配电室等重要场所。
应急照明灯具应采用自带蓄电池或集中供电的方式，确保在市电中断时能正常工作。
三、插座系统1、插座布置住户室内应根据家具布置和电器使用需求合理布置插座。
客厅、卧室、书房等房间应设置足够数量的普通插座，厨房、卫生间应设置专用插座，如抽油烟机插座、热水器插座等。
2、插座类型插座应根据不同的电器类型和功率选择合适的类型和规格。
一般插座额定电流为 10A，空调插座、电热水器插座等大功率电器插座额定电流为 16A。
四、弱电系统1、电话系统每户应预留电话接口，电话线应引入室内弱电箱。
高层住宅楼内应设置电话交接箱，便于线路的管理和维护。

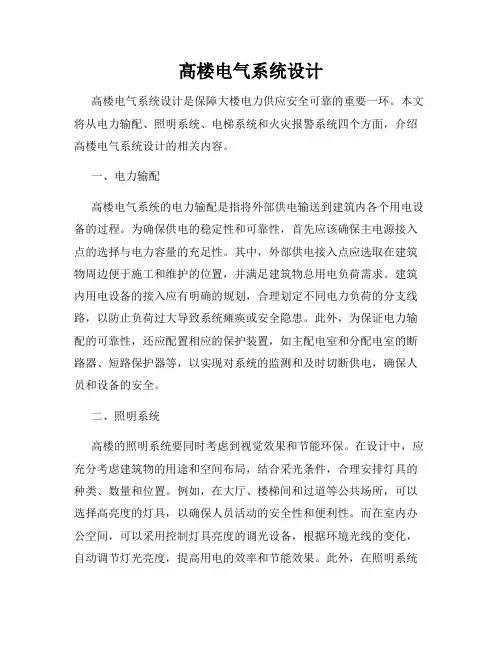

高楼电气系统设计
高楼电气系统设计高楼电气系统设计是保障大楼电力供应安全可靠的重要一环。
本文将从电力输配、照明系统、电梯系统和火灾报警系统四个方面，介绍高楼电气系统设计的相关内容。
一、电力输配高楼电气系统的电力输配是指将外部供电输送到建筑内各个用电设备的过程。
为确保供电的稳定性和可靠性，首先应该确保主电源接入点的选择与电力容量的充足性。
其中，外部供电接入点应选取在建筑物周边便于施工和维护的位置，并满足建筑物总用电负荷需求。
建筑内用电设备的接入应有明确的规划，合理划定不同电力负荷的分支线路，以防止负荷过大导致系统瘫痪或安全隐患。
此外，为保证电力输配的可靠性，还应配置相应的保护装置，如主配电室和分配电室的断路器、短路保护器等，以实现对系统的监测和及时切断供电，确保人员和设备的安全。
二、照明系统高楼的照明系统要同时考虑到视觉效果和节能环保。
在设计中，应充分考虑建筑物的用途和空间布局，结合采光条件，合理安排灯具的种类、数量和位置。
例如，在大厅、楼梯间和过道等公共场所，可以选择高亮度的灯具，以确保人员活动的安全性和便利性。
而在室内办公空间，可以采用控制灯具亮度的调光设备，根据环境光线的变化，自动调节灯光亮度，提高用电的效率和节能效果。
此外，在照明系统设计中，还应注意灯具的配光性能和色彩还原指数，以提升视觉效果和舒适度。
三、电梯系统电梯作为高楼必备的垂直交通工具，电梯系统的设计与安全密切相关。
在电梯机房的电气系统设计上，应该充分考虑电力负荷的承载能力，并与主电源接入点和高楼其他电力系统实现合理的配电连接。
同时，为确保电梯的正常运行和故障时的安全性，还应该配置相应的监测和保护设备。
例如，电梯的上下限位开关、变频器、故障自动报警装置等，可有效防止超载、故障和事故的发生，保障乘客和财产的安全。
四、火灾报警系统火灾报警系统是高楼电气系统中重要的安全设备之一。
在设计上，应该根据建筑物的层数、用途、布局和火灾隐患等因素，合理规划火灾探测器和声光报警器的位置和数量。

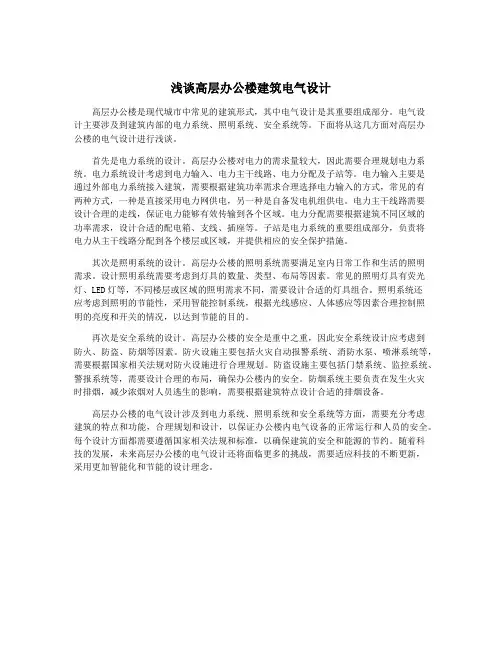

浅谈高层办公楼建筑电气设计
浅谈高层办公楼建筑电气设计高层办公楼是现代城市中常见的建筑形式，其中电气设计是其重要组成部分。
电气设计主要涉及到建筑内部的电力系统、照明系统、安全系统等。
下面将从这几方面对高层办公楼的电气设计进行浅谈。
首先是电力系统的设计。
高层办公楼对电力的需求量较大，因此需要合理规划电力系统。
电力系统设计考虑到电力输入、电力主干线路、电力分配及子站等。
电力输入主要是通过外部电力系统接入建筑，需要根据建筑功率需求合理选择电力输入的方式，常见的有两种方式，一种是直接采用电力网供电，另一种是自备发电机组供电。
电力主干线路需要设计合理的走线，保证电力能够有效传输到各个区域。
电力分配需要根据建筑不同区域的功率需求，设计合适的配电箱、支线、插座等。
子站是电力系统的重要组成部分，负责将电力从主干线路分配到各个楼层或区域，并提供相应的安全保护措施。
其次是照明系统的设计。
高层办公楼的照明系统需要满足室内日常工作和生活的照明需求。
设计照明系统需要考虑到灯具的数量、类型、布局等因素。
常见的照明灯具有荧光灯、LED灯等，不同楼层或区域的照明需求不同，需要设计合适的灯具组合。
照明系统还应考虑到照明的节能性，采用智能控制系统，根据光线感应、人体感应等因素合理控制照明的亮度和开关的情况，以达到节能的目的。
再次是安全系统的设计。
高层办公楼的安全是重中之重，因此安全系统设计应考虑到防火、防盗、防烟等因素。
防火设施主要包括火灾自动报警系统、消防水泵、喷淋系统等，需要根据国家相关法规对防火设施进行合理规划。
防盗设施主要包括门禁系统、监控系统、警报系统等，需要设计合理的布局，确保办公楼内的安全。
防烟系统主要负责在发生火灾时排烟，减少浓烟对人员逃生的影响，需要根据建筑特点设计合适的排烟设备。
高层办公楼的电气设计涉及到电力系统、照明系统和安全系统等方面，需要充分考虑建筑的特点和功能，合理规划和设计，以保证办公楼内电气设备的正常运行和人员的安全。
每个设计方面都需要遵循国家相关法规和标准，以确保建筑的安全和能源的节约。
高层住宅电力系统配电施工设计方案
高层住宅电力系统配电施工设计方案一、概述随着城市人口的增长，高层住宅的建设日益增多。
为保障高层住宅电力系统的稳定运行，提高供电质量，本方案旨在提供高层住宅电力系统的配电施工设计方案。
二、电力系统总体设计1. 变电所设计a. 变电所选址合理，便于输电和配电，尽量避免人员流动区域。
b. 变电设备应具备高可靠性和安全性，满足高层住宅的用电需求。
c. 变电所的外围设施应符合安全标准，如围墙、排水系统等。
2. 配电室设计a. 配电室的选址应合理，便于供电和管理，尽量靠近用户区域。
b. 配电室内应设有监控系统和火灾报警系统，确保电力系统的安全运行。
c. 配电室的进出口通道应畅通无阻，确保设备的维护和检修。
三、配电线路设计1. 电缆选择a. 高层住宅的配电线路应选择绝缘层良好、耐火、耐热的电缆。
b. 电缆的规格应根据不同负荷的要求来选择，确保电能传输的有效性和安全性。
2. 线缆敷设a. 电缆线路的敷设要合理布局，遵循相对应的规范和标准。
b. 电缆敷设应预留足够的空间，减少相互干扰，方便后续维护和检修。
3. 母线设计a. 高层住宅的母线设计应考虑负荷需求和线路安全性，避免过载和短路等问题。
四、保护与监控系统设计1. 过载保护系统a. 在高层住宅电力系统中，应设置过载保护装置，防止电流超负荷而导致设备的损坏。
b. 过载保护系统应具备自动切断电路的功能，确保住户的用电安全。
2. 短路保护系统a. 高层住宅电力系统应配备短路保护装置，及时切断电路，防止因短路故障引起火灾等事故。
3. 接地保护系统a. 电力系统中的设备和建筑物应进行良好的接地连接，以确保人身安全和设备正常运行。
4. 监控系统a. 配电室和变电所应安装监控系统，监测电力设备的运行状态和用电负荷情况。
b. 监控系统应具备报警功能，实时监测并报警异常情况，提高故障排除的效率。
五、施工管理要求1. 施工人员应具备相应的资质和技术能力，严格按照设计方案施工，确保施工质量。
超高层建筑配电系统设计介绍
超高层建筑配电系统设计介绍1 工程概况杭州海威喜来登大酒店在杭州滨江区, 濒临钱塘江, 位于钱江三桥与四桥之间, 隔江可远眺六和塔景区、玉皇山麓。
建筑总面积16 万m2, 地下3 层、地上59 层, 建筑总高度225m, 属一类超高层建筑。
功能定位为五星级酒店、高档写字楼及酒店式公寓。
2 配电系统设计2. 1 负荷等级超高层建筑一般建筑面积较大、人员密度大、使用功能比较复杂, 通常供电容量较大。
当超高层建筑发生各种灾难时抢险难度大、人员疏散较困难, 因此其供电可靠性要求极高。
其中消防系统的用电安全保障显得尤为重要。
该工程属一类超高层建筑, 设计按一级负荷供电。
其中消防负荷、应急照明、疏散指示、主楼电梯、地下层排污泵、变频供水泵、计算机、机械停车、宴会厅用电、厨房部分动力、高级客房照明、航空障碍灯、停机坪、通信、安保监控、广播等用电按一级负荷供电; 电视、一般客房照明、一般电梯等用电按二级负荷供电; 其余为三级负荷。
2. 2 电源选择根据《供配电系统设计规范》( GB 50052 - 95)规定, 一级负荷应由二个电源供电, 当一个电源发生故障时, 另一个电源不应同时受到损坏。
一级负荷中特别重要的负荷, 除由二个电源供电外, 尚应增设应急电源。
因此超高层建筑必须采用二路独立的10 kV电源供电( 用电容量较大, 条件许可的地方可采用35 kV 电源供电) , 此外还应根据实际情况设置柴油发电机组或EPS 电源作为应急备用电源。
该工程采用10 kV 双路电源供电( 两个电源不应同时损坏) , 电源引自附近供电部门开闭所二段不同母线, 采用电力电缆埋地引入总变配电所, 二路电源同时供电, 当其中一路电源故障停电时, 由另一路电源供给全部一、二级负荷。
还设有两台有自启动功能的柴油发电机组作为消防及重要负荷应急备用电源。
2 .3 高低压配电系统该工程10 kV 主接线采用单母线分段的接线方式, 系统设有分段母线联络开关, 两路10 kV 电源同时供电, 互为备用, 当其中一路电源因故障停电时,由另一路电源供给全部一、二级负荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高楼电力系统设计
高楼电力系统是指为高层建筑所设计的供电设备和供电网络。
在现
代社会，高楼大厦已经成为城市的标志性建筑，因此对高楼电力系统
的设计既要考虑供电的可靠性和安全性，也要兼顾美观和节能的要求。
本文将就高楼电力系统的设计要点进行探讨。
一、负荷估算
在高楼电力系统的设计中，首先要进行负荷估算。
负荷估算是根
据高楼建筑的功能、面积以及使用设备的功率来计算所需要的总负荷。
通过对不同用电设备的功率进行测算，可以得到较为准确的负荷值。
一般来说，高楼建筑的负荷主要包括照明负荷、空调负荷、电梯负荷等。
二、供电方式选择
高楼电力系统的供电方式选择是设计中的重要环节。
根据实际情
况和需求，可以选择单一供电和双回路供电两种方式。
单一供电方式
即将整栋高楼的电力需求集中在一条主馈线上，供电可靠性较低。
而
双回路供电方式则是将高楼分为两个电力系统，每个系统可以独立运行，供电可靠性相对较高。
三、供电网络设计
高楼电力系统的供电网络设计要考虑布线的合理性和可靠性。
一
般来说，供电网络主要包括进线柜、变压器、配电箱和出线柜。
进线
柜应选择与总负荷相匹配的额定电流，变压器要具备较好的承载能力
和保护性能，配电箱和出线柜的布置要合理，方便日常的维护和管理。
四、电力安全与保护
高楼电力系统的安全与保护是设计过程中需要重视的方面。
在供
电网络中，应设置过流保护装置、漏电保护装置、接地保护装置等，
以确保供电系统在异常情况下及时切断电源，避免对人身和财产造成
损害。
此外，还要合理设置消防电源和紧急照明，以备不时之需。
五、节能与环保
高楼电力系统的设计要注重节能与环保。
可以通过合理选择高效
节能的电气设备，如LED照明灯具、变频空调等，来减少用电量和能
源消耗。
此外，还可以采用分步式供电，根据不同区域和时段的用电
需求来调整供电策略，以达到节约能源的目的。
六、监控与维护
设计完善的高楼电力系统还需要配备监控与维护设备。
监控设备
可以实时监测供电状态、电流负载等信息，及时发现并解决潜在问题。
维护设备主要包括定期巡检、设备保养和故障维修等，以确保供电系
统长时间稳定运行。
总结
高楼电力系统设计涉及到负荷估算、供电方式选择、供电网络设计、电力安全与保护、节能与环保以及监控与维护等方面。
合理的设
计能够有效地提高供电系统的可靠性和安全性，减少能源消耗，保护
环境。
因此，在高楼电力系统设计中，需充分考虑各项要素，以满足高楼建筑的用电需求。
