示波器使用方法

示波器作用及使用方法

示波器是一种用于显示电信号波形的仪器，它在电子工程、通信、医学等领域中被广泛使用。本文将介绍示波器的作用和使用方法。

一、示波器的作用

示波器主要用于观察和分析电信号的波形特征，以便工程师能够更好地理解和解决电路中的问题。它可以显示电压随时间变化的波形图像，帮助工程师检测信号的频率、幅度、相位等参数，并判断信号是否存在噪声、失真或其他异常情况。

二、示波器的使用方法

1. 连接电路：首先，将示波器的探头正确连接到待测电路上。探头的接地夹具应连接到电路的地点，而探头的信号夹具则连接到待测信号的位置。

2. 调整示波器设置：打开示波器电源，调整示波器的时间基准和垂直增益，以便适应待测信号的频率和幅度范围。时间基准决定了水平方向上波形的时间长度，垂直增益则决定了波形在垂直方向上的幅度大小。

3. 观察波形：将示波器的触发模式设置为适当的触发源，并选择合适的触发电平和触发边沿。然后，观察示波器屏幕上显示的波形图像。可以通过调整时间基准和垂直增益来放大或缩小波形，以便更清晰地观察信号的细节。

4. 分析波形：根据观察到的波形，可以进行各种分析。例如，可以测量信号的频率、周期、占空比等参数，以及信号之间的时间关系。还可以检测信号的峰峰值、均值、有效值等幅度参数。通过分析波形，可以判断电路是否正常工作，是否存在故障或干扰。

5. 存储和导出数据：示波器通常具有存储和导出数据的功能。可以将观察到的波形数据保存到示波器的内存中，以便后续分析和比较。还可以通过示波器的接口将数据导出到计算机或其他设备中进行进一步处理。

总结：

示波器是一种重要的电子测量仪器，它可以帮助工程师观察和分析电信号的波形特征。通过正确连接电路、调整示波器设置、观察和分析波形，工程师可以更好地理解和解决电路中的问题。同时，示波器还具有存储和导出数据的功能，方便后续的数据处理和分析。在电子工程和其他相关领域中，熟练掌握示波器的使用方法对于工程师来说是非常重要的。

示波器的使用方法

示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。使用示波器需要以下几个步骤：

1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。

2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。

3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。

4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。

5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。

6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。

7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。

8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出电源线。

请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。

Agilent示波器使用

Agilent54621A/22A/24A示波器使用方法

以Agilent54622A示波器为例，介绍一下Agilent示波器的使用方法：

一、示波器的注意事项：

使用示波器首先要保证，示波器和测试机器不能共地，否则会造成炸机或损坏示波器，所以我们为保证安全使用示波器，一般会将示波器电源线地线剪掉。

为保证测试波形的正确有效性，须根据所测试的波形，选择正确合适的频率、幅值范围；为保证所测试波形的正确有效性，尽量不要将已经抓住的波形展开，避免因将波形展开而造成波形失真，最好在测试时就选择好正确量程范围。

二、前面板纵览：

如下图所示，54622A示波器的前面板：

通过示波器的前面板的纵览，示波器主要包括显示和控制面板：

1）、示波器显示包括通道采集、设置信息、测量结果，以及用于设置参数的软键，如图：

通过上图可看出，示波器显示具体有以下内容：

状态行：最上面一行，包括垂直、水平和触发设置信息；

显示区：显示区包括波形采集、通道识别符，以及模拟触发和地电平指示器；

测量行：测量行一般包括自动测量结果和游标测量结果，但它也能显示高级触发设置数据和菜单信息；

软键：可以使用这些软键为前面板键设置其它参数。

2）、控制面板如图：

我们首先看一下做出标识部分的旋钮、按键的功能，其它按键功能我们将在后面做详细讲解：

标识1为水平扫描速度（时间/格）旋钮，当对其旋转时，注意所引起的状态行显示出扫描速度值的变化；

标识2为延迟时间旋钮，旋转时注意在状态行中它的量值的变化，它是用于水平移动的，中心值为0.00s处，可以进行左右移动，移动显示数值为时基参考点（零位中心值）和触发点（旋钮所在位置）间的距离；

标识3为扫描方式选择按键，可选择对波形采用何种方式扫描，在我们使用的这款示波器中，有三种选择方式：

Main－采用主扫描模式测试波形，时间范围为50s～5ns;

Roll－采用滚动模式测试波形，时间范围为50s～500ms;

示波器的正确使用方法

- 1 - 示波器的正确使用方法

示波器是一种常用的电子测量仪器，用于观察电信号波形的变化。然而，如果不正确使用示波器，可能会导致误读或损坏仪器。

以下是示波器的正确使用方法：

1.选择合适的探头。不同的探头适用于不同的频率和信号类型。应该根据所测量的信号类型和频率来选择合适的探头。

2.调整示波器的时间基准。示波器的时间基准决定了信号在屏幕上的显示速度。应该根据信号的频率和波形来选择合适的时间基准。

3.调整示波器的垂直增益。垂直增益决定了信号在屏幕上的纵向显示大小。应该根据信号的幅值来选择合适的垂直增益。

4.调整示波器的触发电平。触发电平决定了示波器何时开始显示信号。应该根据信号的波形来选择合适的触发电平。

5.调整示波器的扫描模式。扫描模式决定了信号在屏幕上的显示方式。应该根据信号的波形和需要观察的细节来选择合适的扫描模式。

6.避免电路短路。使用示波器时，应该确保电路中没有短路情况。否则，示波器可能会受到损坏。

7.保持示波器清洁。示波器的屏幕应该经常清洁，以确保信号显示的清晰度。同时，应该保持示波器的工作环境清洁，避免灰尘和湿气对仪器的影响。

通过正确使用示波器，可以准确地观察电信号波形的变化，从而更好地进行电子测量和维修工作。

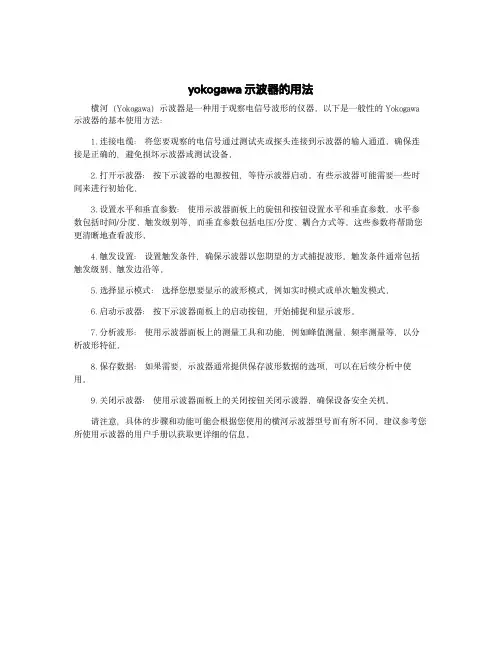

yokogawa示波器的用法

横河（Yokogawa）示波器是一种用于观察电信号波形的仪器。以下是一般性的Yokogawa示波器的基本使用方法：

1.连接电缆：将您要观察的电信号通过测试夹或探头连接到示波器的输入通道。确保连接是正确的，避免损坏示波器或测试设备。

2.打开示波器：按下示波器的电源按钮，等待示波器启动。有些示波器可能需要一些时间来进行初始化。

3.设置水平和垂直参数：使用示波器面板上的旋钮和按钮设置水平和垂直参数。水平参数包括时间/分度、触发级别等，而垂直参数包括电压/分度、耦合方式等。这些参数将帮助您更清晰地查看波形。

4.触发设置：设置触发条件，确保示波器以您期望的方式捕捉波形。触发条件通常包括触发级别、触发边沿等。

5.选择显示模式：选择您想要显示的波形模式，例如实时模式或单次触发模式。

6.启动示波器：按下示波器面板上的启动按钮，开始捕捉和显示波形。

7.分析波形：使用示波器面板上的测量工具和功能，例如峰值测量、频率测量等，以分析波形特征。

8.保存数据：如果需要，示波器通常提供保存波形数据的选项，可以在后续分析中使用。

9.关闭示波器：使用示波器面板上的关闭按钮关闭示波器，确保设备安全关机。

请注意，具体的步骤和功能可能会根据您使用的横河示波器型号而有所不同。建议参考您所使用示波器的用户手册以获取更详细的信息。

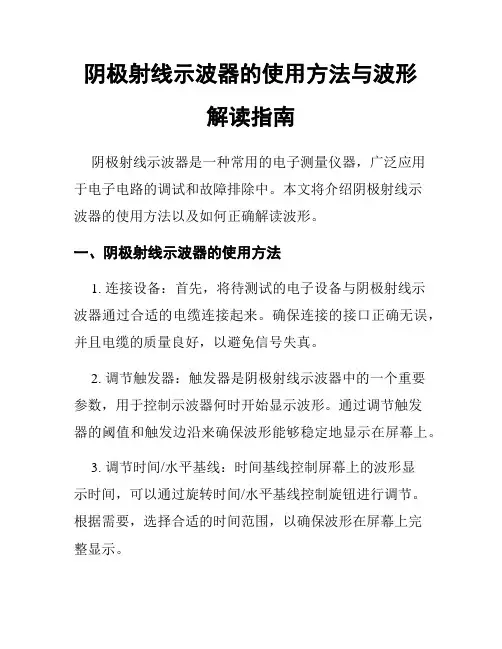

阴极射线示波器的使用方法与波形解读指南

阴极射线示波器是一种常用的电子测量仪器，广泛应用于电子电路的调试和故障排除中。本文将介绍阴极射线示波器的使用方法以及如何正确解读波形。

一、阴极射线示波器的使用方法

1. 连接设备：首先，将待测试的电子设备与阴极射线示波器通过合适的电缆连接起来。确保连接的接口正确无误，并且电缆的质量良好，以避免信号失真。

2. 调节触发器：触发器是阴极射线示波器中的一个重要参数，用于控制示波器何时开始显示波形。通过调节触发器的阈值和触发边沿来确保波形能够稳定地显示在屏幕上。

3. 调节时间/水平基线：时间基线控制屏幕上的波形显示时间，可以通过旋转时间/水平基线控制旋钮进行调节。根据需要，选择合适的时间范围，以确保波形在屏幕上完整显示。 4. 调节垂直幅度：垂直幅度控制波形的垂直显示范围。根据待测信号的幅度大小，调节垂直幅度控制旋钮，使波形能够清晰地显示在屏幕上，但又不超出屏幕的显示范围。

5. 观察并记录波形：调节好示波器的参数后，观察屏幕上显示的波形，并注意波形的形状、周期、幅度等特征。如果需要，可以使用示波器上的光标功能，对波形进行测量并记录。

二、波形解读指南

1. 正弦波：正弦波是最简单也是最常见的波形之一。在阴极射线示波器上，正弦波通常以平滑的曲线显示，具有特定的周期和幅度。通过观察周期长度和波峰的高度，可以推断出信号的频率和振幅。

2. 方波：方波是由高电平和低电平构成的波形，其特点是上升时间和下降时间非常快。在阴极射线示波器上，方波的波形显示为一个幅度不变的水平线，两个峰之间有一个陡峭的过渡。观察方波的占空比（高电平持续时间与方波周期的比值）可以得到更多关于信号的信息。 3. 脉冲波：脉冲波是一种电压突变的波形，通常用于数字通信和计算机系统中。在阴极射线示波器上，脉冲波的波形显示为一个幅度很高但持续时间很短的峰值。观察脉冲波的上升时间和下降时间可以判断信号传输的速度。

实验六、示波器的调整和使用

示波器是一种用来检测观察信号的常用仪器，其规格和型号很多，但主要组成部分基

本相同。可将信号衰减或放大，可观测信号的波形，测量电压和频率等。

预习要点

1、示波器的主要结构和显示波形的基本原理

2、示波器的校准和测量

3、什么是李萨如图形？

一、实验目的

1．了解示波器的主要结构和显示波形的基本原理。

2．学会使用信号发生器。

3．学会正确使用示波器观察波形以及测量电压、周期和频率。

二、实验原理

示波器是一种能观察各种电信号波形并可测量其电压、频率等的电子测量仪器。示波

器还能对一些能转化成电信号的非电量进行观测，因而它还是一种应用非常广泛的、通用

的电子显示器。

1．示波器的基本结构

示波器的型号很多，但其基本结构类似。示波器主要是由示波管、X轴与Y轴衰减器

和放大器、锯齿波发生器、整步电路、和电源等几步分组成。其框图如图1所示。

(1) 示波管

示波管由电子枪、偏转板、显示屏组成。

电子枪：由灯丝H、阴极K、控制栅极G、第一阳极A

1、第二阳极A

2组成。灯丝通

电发热，使阴极受热后发射大量电子并经栅极孔出射。这束发散的电子经圆筒状的第一阳

极A

1和第二阳极A

2所产生的电场加速后会聚于荧光屏上一点，称为聚焦。A

1与K之间的

电压通常为几百伏特，可用电位器W

2调节，A

1与K之间的电压除有加速电子的作用外，

主要是达到聚焦电子的目的，所以A

1称为聚焦阳极。W

2即为示波器面板上的聚焦旋钮。

A

2与K之间的电压为1千多伏以上，可通过电位器W

3调节，A

2与K之间的电压除了有

聚焦电子的作用外，主要是达到加速电子的作用，因其对电子的加速作用比A

1大得多，故

称A

2为加速阳极。在有的示波器面板上设有W

3，并称其为辅助聚焦旋钮。在栅极

G与阴极

K之间加了

一负电压即

U

K﹥U

G ，

调节电位器

W

1可改变

它们之间的

电势差。如

果G、K间

的负电压的

绝对值越小，

通过G的

电子就越多，

电子束打到

荧光屏上的

光点就越亮，

调节W

1可

调节光点的

亮度。W

1在示波器面板上为“辉度”旋钮。

示波器的使用和注意事项

一、电源和示波管显示系统

1、(power)电源开关，接通或关断整机输入电源150****5758。2、(tracerotation)踪迹旋转控制钮

利用此旋钮，可以调节示波管荧光屏上的光迹并使其与水平标尺刻度线一致。3、(intensity)光迹亮度掌控

顺时针旋转使光迹亮度增加，反之变暗。4、(focus)聚焦调节

此旋钮调节应当与调节钮3共同协调，就可以获得最佳的效果。方法就是先调节3，并使荧光屏上表明适度亮度的光迹，而后再反反复复调节4，并使其光迹(或时间基线)越细越好，这样可以增大测试误差。5、（illum）腰光亮度掌控

坐标刻度照明，顺时针旋转使背光亮度增加，反之变暗。

6、(cal0.5v)校准信号接点。从接点输入频率为1khz、峰值为0.5v且从0电平已经开始的正向方波信号，用作示波器的校正。二、横向偏移系统1、（ch1x和ch2y）输出信号插座，为示波器提供更多输出信号。2、(ac－gnd－dc)输出耦合方式(挑选)控制器

ac与dc分别表示信号输入采用交流耦合与直流耦合方式，gnd表示输入端接地。

3、示波器中剧端的

4、(position)垂直位移调节

顺时针转动此旋钮时，示波屏幕上用所显出的波形向下移，反之则向上移动。5、(position和pullinvert)横向加速度调节并并任第二地下通道极性转换开关它就是一个按拉式控制器旋钮，并具备双重功能促进作用。既能够调节加速度，还能够发生改变该路输出信号的表明极性。即为按下时为常态，正常表明第二地下通道输出的信号；打穿时，则表明好像二者(逆向)的二地下通道输出信号。

6、(volts/div)电压量程选择，垂直灵敏度选择开关通常电压量程和幅度微调为套轴电位器，外调节旋钮是电压量程选择，转动此旋钮以改变电压量程；中间带开关的电位器为电压量程微调，顺时针旋到底为校正位置，逆时针调节，波形幅度，变化范围在电压/格两档之间。7、（uncal）不校正指示

电流示波器使用方法

电流示波器是一种用来测量电流波形和特性的仪器。它通过将电流转化为可视化的波形图形，帮助工程师和技术人员更好地了解电路中的电流变化情况。本文将介绍电流示波器的使用方法。

一、连接电流示波器

将电流传感器连接到待测电路中，以获取电路中的电流信号。传感器的连接方法会根据具体的电路和设备而有所不同，可以参考传感器的使用说明书。确保传感器的连接是正确可靠的。

二、设置电流示波器参数

在连接好电流传感器后，接下来需要设置电流示波器的参数。这些参数包括量程、触发电平、采样率等。量程是指电流示波器能够测量的电流范围，应根据实际电流值选择合适的量程。触发电平是指当电流波形达到设定的触发电平时，示波器开始采集数据。采样率是指示波器每秒钟采集的数据点数，一般需要根据信号的频率和波形特性进行设置。

三、调整电流示波器显示

在设置好参数后，可以调整电流示波器的显示方式，以便更好地观察电流波形。示波器一般提供多种显示模式，如时域显示、频域显示等。时域显示是将电流波形按照时间顺序显示，可以清晰地观察电流的变化趋势。频域显示是将电流信号进行傅里叶变换，将其分解为不同频率的分量，可以分析电流信号的频谱特性。

四、观察电流波形

设置好电流示波器后，可以开始观察电流波形了。通过示波器的屏幕，可以实时地看到电流波形的变化。可以观察电流的幅值、频率、周期等特性，进一步了解电路中电流的变化情况。如果需要对电流波形进行测量和分析，电流示波器也提供了相关的功能，如峰值测量、平均值测量、频率测量等。

五、保存和分析数据

电流示波器通常具有数据保存和分析的功能，可以将观测到的电流波形保存到存储设备中，以便后续的数据分析和处理。通过电流示波器提供的软件或接口，可以将数据导出到计算机进行进一步分析，如绘制波形图、计算电流的均值和方差等。

六、小结

电流示波器是一种非常重要的测试仪器，它可以帮助工程师和技术人员更好地了解电路中的电流变化情况。本文介绍了电流示波器的使用方法，包括连接电流传感器、设置参数、调整显示、观察波形、保存数据和分析数据等步骤。通过正确使用电流示波器，我们可以更好地分析和解决电路中的问题，提高工作效率和质量。

便携示波器的使用方法

1. 引言

便携示波器是一种能够测量电信号的仪器，通常用于检测和分析电路中的信号波形。与传统的台式示波器相比，便携示波器具有体积小、重量轻、便于携带等优点，适合在户外或现场使用。本文将介绍便携示波器的基本使用方法，包括连接、调整和测量等方面。

2. 连接

在开始使用便携示波器之前，首先需要将其正确连接到被测试的电路或设备上。连接的方式主要有以下几种：

2.1 接线夹

接线夹是最常见的连接方式之一。将被测试电路中的信号源与示波器的输入端相连。使用接线夹将示波器地线与被测试电路中的地点相连。这样可以确保测量结果准确可靠。

2.2 接头探头

接头探头是另一种常用的连接方式。它通常包括一个探头和一个插头。将探头插入示波器的探头插孔中。将探头的夹子连接到被测试电路中的信号源上。探头的地线可以直接与示波器的地线相连。

2.3 无线连接

某些便携示波器支持无线连接，可以通过蓝牙或Wi-Fi与被测试设备进行通信。使用无线连接时，需要在示波器和被测试设备之间建立稳定的连接，并确保数据传输的可靠性和安全性。

3. 调整

在连接完成后，需要对示波器进行一些基本的调整，以确保测量结果准确可靠。

3.1 垂直缩放

垂直缩放是调整示波器垂直方向上电压量程的过程。根据被测信号的幅值范围，选择合适的电压量程，并通过示波器菜单或旋钮进行调整。

3.2 水平缩放

水平缩放是调整示波器水平方向上时间量程的过程。根据被测信号的频率和周期，选择合适的时间量程，并通过示波器菜单或旋钮进行调整。 3.3 触发设置

触发设置是指确定示波器何时开始采集和显示信号波形。根据被测信号的特点，设置合适的触发模式、触发电平和触发边沿，以便示波器能够稳定地捕获信号波形。

4. 测量

完成连接和调整后，可以开始进行测量。便携示波器通常提供多种测量功能，包括以下几个方面：

4.1 波形显示

示波器能够实时采集和显示被测信号的波形。通过观察波形的形状、幅值、频率等特征，可以对被测信号进行分析和判断。
