示波器使用方法
b、将输入耦合开关（AC-GND-DC)扳至“GND”位置，显示方式置 “AUTO”
c、旋转“扫描速度”开关和辉度旋钮，使荧光屏上显示一条亮度适中的时 基线
d、调节示波器的垂直位移旋钮，使得时基线于一水平刻度线重合，此线的 位置作为零电平参考基准线
e、把输入耦合开关置于“DC”位置，垂直微调旋钮置“CAL”位置（顺时 针到头），此时就可以在荧光屏上按刻度进行读数了
四、水平轴操作部分
1、“TIME/DIV”：水平扫
描速度旋钮。扫描速度从 0.2μs/div到0.5s/div共20档。 当设置到X-Y位置时，示波 器可工作在X-Y方式。
2、“SWP VAR”： 水平扫描微调旋钮。
微调水平扫描时间，使扫
描时间被校正到于面板上 “TIME/DIV”指示值一致。 顺时针转到底为校正（CAL） 位置。
双踪示波器的正确调整与操作
（2）正确选择触发源和触发方式 触发源的选择：如果观测的是单通道信号，就应选 择该通道信号作为触发源；如果同时观测两个时间 相关的信号，则应选择信号周期长的通道作为触发 源。
触发方式的选择：首次观测被测信号时，触发方式 应设置于“AUTO”，待观测到稳定信号后，调好其 它设置，最后将触发方式开关置于“NORM”，以提 高触发的灵敏度。当观测直流信号或小信号时，必 须采用“AUTO”触发方式。
e、记录被测两点间的距离（格数)
被测两点时间间隔＝t/div × 格数
例：测量正弦信号电压与周期
测量原理
U pp Y 偏转因数V/div
T X ” 档位置于2V/div “ TIME/div ”的档位在 100d.i5vms/div
电压：Upp=2×4=8V
调整水平轨迹与刻度线相平行。
三、垂直轴操作部分
垂直轴操作部分 CH1 通道
垂直轴操作部分 CH2 通道
1、“VOLTS/DIV”： 垂直衰减钮。调节
垂直偏转灵敏度， 从5mV/div～5V/div， 共10个档位。
2、“VAR”垂直灵敏度
旋钮：微调灵敏度大于或 等于1/2.5标示值。在校 正（CAL）位置时，灵敏
双踪示波器的正确调整与操作
（3）正确选择输入耦合方式 根据被观测信号的性质来选择正确的输入耦合方式。 一般情况下，被观测的信号为直流或脉冲信号时， 应选择“DC”耦合方式；，被观测的信号为交流时， 应选择“AC”耦合方式。
双踪示波器的正确调整与操作
（4）合理调整扫描速度 调节扫描速度旋钮，可以改变荧光屏上显示波形的 个数。提高扫描速度，显示的波形少；降低扫描速 度，显示的波形多。显示的波形不应过多，以保证 时间测量的精度。 （5）波形位置和几何尺寸的调整 观测信号时，波形应尽可能处于荧光屏的中心位置， 以获得较好的测量线性。正确调整垂直衰减旋钮， 尽可能使波形幅度占一半以上，以提高电压测量的 精度。
6、“POSITION”： 垂直位置调节旋钮。 调节显示波形在荧 光屏上的垂直位置。
7、“ALT”/“CHOP”： 交替/断续选择按键，双踪显示 时，放开此键（ALT），通道1与 通道2的信号交替显示，适用于 观测频率较高的信号波形；
按下此键（CHOP），通道1与通 道2的信号同时断续显示，适用 于观测频率较低的信号波形。
3、“TRIGGER MODE”：触 发方式选择开关。“AUTO” （自动）：当没有触发信号
输入时，扫描处在自由模式 下；
“NORM”（常态）：当没 有触发信号输入时，踪迹处
在待命状态并不显示； “TV-V”（电视场）：当想 要观察一场的电视信号时； “TV-H”（电视行）：当想 要观察一行的电视信号时。
4、“SLOPE”：触发极性 选择按键。释放为“+”， 上升沿触发；按下为“-”， 下降沿触发。
5、“LEVEL”：触发电平 调节旋钮。显示一个同步
的稳定波形，并设定一个 波形的起始点。向“+” 旋转触发电平向上移，向 “-”旋转触发电平向下移。
六、其他操作部分
1、“CAL”：示波器校正 信号输出端。提供幅度为 2Vpp，频率为1kHz的方波 信号，用于校正10∶1探头 的补偿电容器和检测示波 器垂直与水平偏转因数等。
2、“GND”：示波器机箱 的接地端子。
双踪示波器测量步骤
第一步 通电前将灰度、聚焦电位器和扫描速度及衰减电 位器调至最左端.
第二步 打开电源开关通电预热三至五分钟。
按下电源开关”POWER”，指示灯亮
第三步 慢慢将灰度旋钮顺时针调至荧光屏上亮点可见.缓 慢调节聚焦旋钮，使亮点圆而细。
调节扫描速度旋钮，使亮点变成一条水平亮线。如果
示波器
示波器
示波器全名为阴极射线示波器。它是观察和测量电 信号的一种电子仪器。
示波器是能够把电信号的变化规律转换成可直接观 察其波形的电子仪器，并且根据信号的波形可以对 电信号的多种参量进行测量，如信号的电压幅度、 周期、频率、相位差、脉冲宽度等。
常用的示波器的可分为： 单踪示波器和双踪示波器。
“CH1”：当垂直系统工作模式开 关定在DUAL或ADD时，选择 通道1作为内部触发信号源； “CH2”： 当垂直系统工作模式开 关设定在DUAL或ADD时，选择 通道2作为内部触发信号源； “LINE”： 选择交流电源作为触 发信号源； “EXT”： 选择“TRIG IN”端子 输入的外部信号作为触发信号源。
3、“×10 MAG”：扫描 扩展开关。按下时扫描速 度扩展10倍。
4、“POSITION”：水平 位置调节钮。调节显示波 形在荧光屏上的水平位置。
五、触发操作部分
1、“TRIG IN”： 外触发输入端子。用于输
入外部触发信号。当使用 该功能时，“SOURCE”开 关应设置在EXT位置。
2、“SOURCE”：触发源选择开关。
8、“VERTICAL MODE”：
垂直系统工作模式开关。 CH1：通道1单独显示； CH2：通道2单独显示； DUAL：两个通道同时显示； ADD：显示通道1与通道2
信号的代数或代数差（按 下通道2的信号反向键 “CH2 INV”时）。
9、“CH2 INV”： 通道2信号反向按键。 按下此键，通道2及其触发 信号同时反向。
出现偏斜，就用小一字螺丝刀轻轻调节扫描水平线校正微 调电位器，使之水平。
第四步 示波器方波校正
在示波器的CH1或CH2端口连上示波器探头，将探头挂在校 正信号输出端（CAL），适当调节扫描速度和衰减旋钮， 使屏幕上出现清晰可见的方波。
第五步 测 量 参 数
1、电压测量 ⑴. 直流电压测量步骤：
度校正为标示值。
3、“AC-GND-DC”：垂 直系统输入耦合开关。
选择被测信号进入垂直 通道的耦合方式。
“AC”：交流耦合； “DC”：直流耦合； “GND”：接地。
4、“CH1X”：通道1被 测信号输入连接器。在XY模式下，作为X轴输入 端。
5、“CH2X”：通道2被测 信号输入连接器。在X-Y模 式下，作为X轴输入端。
一、显示屏: 显示信号波形。
二、示波管操作部分
1、“POWER”： 主电源开关及指示灯。
按下此开关，其左侧的发光 二极管指示灯亮，表明电源
已接通。
2、“INTEN”：亮度调节钮。 调节轨迹或光点的亮度。
3、“FOCUS”：聚焦调节钮。 调节轨迹或亮光点的聚焦。
4、“TRACE ROTATION”： 轨迹旋转。
U=偏转刻度数 × 偏转灵敏度
⑵. 交流电压测量步骤：
a、将待测信号送至（CH1或CH2) 输入端
b、把输入耦合开关置于“AC”位置
c、调整垂直灵敏度开关（V/div)于适当位置，垂直微调旋钮置“CAL”位置 （顺时针到头）。
d、分别调整水平扫描速度开关和触发同步系统的有关开关，使荧光屏上 能显示一个周期以上的稳定波形
8div
U 峰峰 周期
T=6×0.5=3mS
频率 f=1/T=333HZ
T
1.6格
T=1.6×t/div
4格 UPP=4×v/div
双踪示波器的正确调整与操作
示波器的正确调整和操作对于提高测量精度和延长 仪器的使用寿命十分重要。 （1）聚焦和辉度的调整 调整聚焦旋钮使扫描线尽可能细，以提高测量精度。 扫描线亮度（辉度）应适当，过亮不仅会降低示波 器的使用寿命，而且也会影响聚焦特性。
e、计算P-P值
U=峰值偏转刻度数 × 偏转灵敏度
2、时间测量 时间间隔测量步骤：
a、将待测信号送至（CH1或CH2)输入端
b、调整垂直灵敏度开关（V/div)于适当位置，使荧光屏上显示的波形幅 度适中
c、选择适当的扫描速度，并将扫描微调置“校准”位置，使被测信号的 周期占有较多的格数
d、调整“触发电平”或触发选择开关，显示出清晰、稳定的信号波形
示波器使用说明(一)2024
示波器使用说明（一）引言概述:示波器是一种用于测量电信号随时间变化的仪器。
它能够显示电信号的波形，帮助工程师分析和诊断电路的运行情况。
本文将介绍示波器的基本使用方法，包括设置和调整示波器的参数，选择合适的测量通道，以及解读显示的波形图。
正文内容:1. 连接示波器：- 将被测电路与示波器的输入端口连接。
- 确保连接正确、稳定，并避免电路短路或过载。
2. 调整示波器参数：- 设置水平和垂直触发位置，以确定波形在屏幕上的位置。
- 调整时间基准和垂直灵敏度，以使波形适应屏幕大小和幅度范围。
- 设置触发电平和触发斜率，以稳定地捕获感兴趣的波形。
3. 选择测量通道：- 确定要测量的信号通道，以便选择正确的输入端口。
- 使用多通道示波器时，选择适当的通道进行测量。
4. 解读波形图：- 观察波形的形状、幅度和频率等特征，分析电信号的性质。
- 使用垂直和水平游标测量波形的特定参数，如峰值、周期和占空比等。
- 注意观察信号的异常或干扰，以识别潜在的问题。
5. 高级功能使用：- 学习并掌握示波器的额外功能，如捕获模式、自动测量和波形存储等。
- 熟悉示波器的快捷键和面板控制，以提高工作效率。
- 使用外部触发功能和外部设备进行更复杂的测量和分析。
总结:示波器是电子工程师必备的工具之一。
通过正确连接示波器、调整参数、选择通道和解读波形图，可以有效地分析和诊断电路问题。
在熟悉基本使用方法的基础上，进一步掌握高级功能可以提高工作效率和准确性。
希望本文的说明能够帮助您更好地使用示波器，并取得准确可靠的测量结果。
简述示波器的工作原理和使用方法
简述示波器的工作原理和使用方法示波器是一种用于观察电信号波形的仪器，它可以将电信号转换成可视化的波形图形，以便于分析和测量。
本文将从示波器的工作原理和使用方法两个方面进行介绍。
一、示波器的工作原理示波器的工作原理基于电信号的采样和显示。
当电信号进入示波器时，它会被示波器的探头采样，然后被转换成电压信号。
这个电压信号会被放大并送入示波器的垂直系统，垂直系统会将电压信号转换成垂直方向的位移。
同时，示波器的水平系统会控制电子束的扫描速度，以便于在屏幕上显示出完整的波形图形。
示波器的垂直系统和水平系统都是由放大器、电路和控制器组成的。
放大器用于放大电信号，电路用于控制电信号的采样和转换，控制器用于控制示波器的各种参数，如扫描速度、触发电平等。
二、示波器的使用方法1. 连接电路：将示波器的探头连接到待测电路上，确保连接正确。
2. 调整垂直和水平控制：根据待测信号的幅值和频率，调整示波器的垂直和水平控制，以便于观察到完整的波形图形。
3. 设置触发电平：触发电平是指示波器在何时开始扫描电信号。
根据待测信号的特点，设置合适的触发电平，以便于观察到稳定的波形图形。
4. 观察波形：当示波器开始扫描电信号时，屏幕上会显示出波形图形。
根据波形图形的特点，分析待测信号的幅值、频率、相位等参数。
5. 记录数据：如果需要记录数据，可以使用示波器的存储功能，将波形图形保存到示波器的存储器中，以便于后续分析和处理。
示波器是一种非常重要的电子测量仪器，它可以帮助工程师们观察和分析电信号的波形特征，从而更好地理解电路的工作原理和性能。
在使用示波器时，需要注意安全问题，避免电击和误操作。
示波器的调节和使用
示波器的调节和使用示波器是一种用来观察和分析电信号的仪器，它可以显示信号的波形、幅度、频率和相位等信息。
在电子工程、通信工程、自动化控制等领域中广泛应用。
本文将详细介绍示波器的调节和使用。
一、示波器调节：1.校准示波器：示波器使用前需要进行校准，以保证显示的准确性。
通常要校准时间基准、垂直灵敏度、触发电平等参数。
具体校准步骤需参照示波器的使用说明书。
2.调节时间基准：示波器的时间基准决定了波形在水平方向上的显示。
一般示波器可以调节水平的扫描速率，通过调节扫描速率可以放大或缩小波形的显示范围。
另外可以调节时间基准的位置，使波形居中或偏移显示。
3.调节垂直灵敏度：示波器的垂直灵敏度决定了波形的纵向放大倍数。
可以通过调节垂直灵敏度来放大或缩小波形的幅度。
一般示波器的垂直灵敏度有固定值和可调节两种，可根据需要选择合适的灵敏度。
4.调节触发电平：示波器的触发电平决定了波形触发的时机，当波形的电平超过或低于设定的触发电平时，示波器开始采集波形数据并显示。
触发电平的调节对于获取稳定的波形显示很重要，一般示波器的触发电平可以通过旋钮调节，并配有可调节的电平刻度。
5.调节触发模式：示波器的触发模式决定了波形触发的方式。
常见的触发模式有自由运行、单次、外部触发等。
自由运行模式是连续触发，示波器会不间断地显示波形。
单次模式是只触发一次，示波器会在触发后显示波形并停止触发。
外部触发是通过外部信号来触发。
二、示波器使用：1.连接信号源：首先需要将示波器与需要检测的信号源连接，可以使用探头或直接连接信号源的输出端口。
在连接时要注意正负极性的对应，以免引起短路或损坏设备。
2.调节时间基准：根据需要调节示波器的时间基准，使波形的显示范围合适，可以通过扫描速率和位置来调节。
3.调节垂直灵敏度：根据需要调节示波器的垂直灵敏度，使波形的幅度显示合适。
可以通过旋钮或按钮来调节。
4.调节触发电平：根据需要调节示波器的触发电平，以确保波形的稳定显示。
示波器的正确使用方法
示波器的正确使用方法
示波器是一种常用的电子测量仪器，用于观察电信号波形的变化。
然而，如果不正确使用示波器，可能会导致误读或损坏仪器。
以下是示波器的正确使用方法：
1.选择合适的探头。
不同的探头适用于不同的频率和信号类型。
应该根据所测量的信号类型和频率来选择合适的探头。
2.调整示波器的时间基准。
示波器的时间基准决定了信号在屏幕上的显示速度。
应该根据信号的频率和波形来选择合适的时间基准。
3.调整示波器的垂直增益。
垂直增益决定了信号在屏幕上的纵向显示大小。
应该根据信号的幅值来选择合适的垂直增益。
4.调整示波器的触发电平。
触发电平决定了示波器何时开始显示信号。
应该根据信号的波形来选择合适的触发电平。
5.调整示波器的扫描模式。
扫描模式决定了信号在屏幕上的显示方式。
应该根据信号的波形和需要观察的细节来选择合适的扫描模式。
6.避免电路短路。
使用示波器时，应该确保电路中没有短路情况。
否则，示波器可能会受到损坏。
7.保持示波器清洁。
示波器的屏幕应该经常清洁，以确保信号显示的清晰度。
同时，应该保持示波器的工作环境清洁，避免灰尘和湿气对仪器的影响。
通过正确使用示波器，可以准确地观察电信号波形的变化，从而更好地进行电子测量和维修工作。
- 1 -。

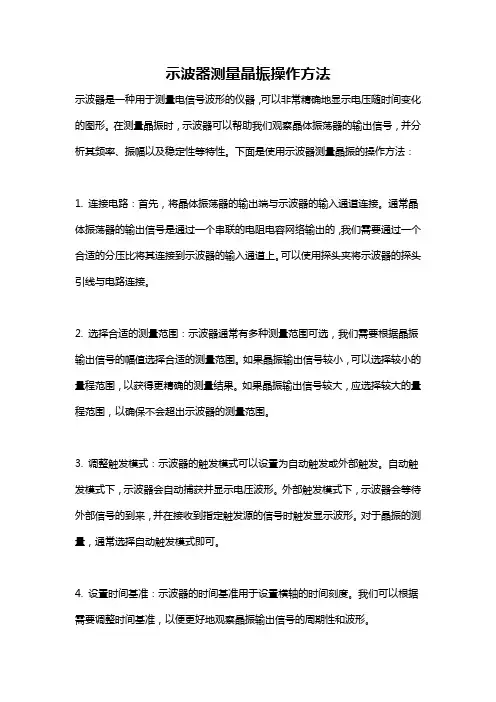

示波器测量晶振操作方法
示波器测量晶振操作方法示波器是一种用于测量电信号波形的仪器，可以非常精确地显示电压随时间变化的图形。
在测量晶振时，示波器可以帮助我们观察晶体振荡器的输出信号，并分析其频率、振幅以及稳定性等特性。
下面是使用示波器测量晶振的操作方法：1. 连接电路：首先，将晶体振荡器的输出端与示波器的输入通道连接。
通常晶体振荡器的输出信号是通过一个串联的电阻电容网络输出的，我们需要通过一个合适的分压比将其连接到示波器的输入通道上。
可以使用探头夹将示波器的探头引线与电路连接。
2. 选择合适的测量范围：示波器通常有多种测量范围可选，我们需要根据晶振输出信号的幅值选择合适的测量范围。
如果晶振输出信号较小，可以选择较小的量程范围，以获得更精确的测量结果。
如果晶振输出信号较大，应选择较大的量程范围，以确保不会超出示波器的测量范围。
3. 调整触发模式：示波器的触发模式可以设置为自动触发或外部触发。
自动触发模式下，示波器会自动捕获并显示电压波形。
外部触发模式下，示波器会等待外部信号的到来，并在接收到指定触发源的信号时触发显示波形。
对于晶振的测量，通常选择自动触发模式即可。
4. 设置时间基准：示波器的时间基准用于设置横轴的时间刻度。
我们可以根据需要调整时间基准，以便更好地观察晶振输出信号的周期性和波形。
5. 观察和分析波形：完成上述设置后，我们可以开始观察晶振的输出信号波形。
通过示波器，我们可以清晰地看到晶振输出的频率、振幅以及稳定性等特性，进而进行相应的分析和验证。
6. 测量频率和周期：示波器通常可以直接测量波形的频率和周期。
我们可以使用示波器的测量功能，选择对应的参数，然后示波器会自动计算并显示晶振的频率和周期。
7. 分析稳定度：示波器还可以用于分析晶体振荡器的稳定度。
通过观察晶振输出信号的波形，我们可以判断晶振的稳定性。
例如，我们可以观察到周期是否稳定、频率是否有漂移、振幅是否波动等情况。
总结：示波器是测量晶振信号的重要工具，通过观察波形、测量频率和周期等参数，我们可以全面地了解晶振的特性和性能。
示波器的使用方法
⽰波器的使⽤⽅法⽰波器种类、型号很多，功能也不同。
模拟、数字电路实验中使⽤较多的是20MHz或者40MHz的双踪⽰波器。
这些⽰波器⽤法⼤同⼩异，本节针对V-252型号⽰波器介绍其常⽤功能。
⼀、电源、⽰波管部分1. 荧光屏荧光屏是⽰波管的显⽰部分。
屏上⽔平⽅向和垂直⽅向各有多条刻度线，指⽰出信号波形的电压和时间之间的关系。
⽔平⽅向指⽰时间，垂直⽅向指⽰电压。
⽔平⽅向分为10格，垂直⽅向分为8格，每格⼜分为5份。
垂直⽅向标有0％，10％，90％，100％等标志，⽔平⽅向标有10％，90％标志，供测直流电平、交流信号幅度、延迟时间等参数使⽤。
根据被测信号在屏幕上占的格数乘以适当的⽐例常数(V／DIV，TIME／DIV)能得出电压值与时间值。
2．电源(POWER)⽰波器主电源开关位于荧光屏的右上⾓。
当此开关按下时，电源指⽰灯亮，表⽰电源接通。
3．辉度(INTENSITY)旋转此旋钮能改变光点和扫描线的亮度。
顺时针旋转，亮度增⼤。
观察低频信号时可⼩些，⾼频信号时⼤些。
以适合⾃⼰的亮度为准，⼀般不应太亮，以保护荧光屏。
4．聚焦(FOCUS)聚焦旋钮调节电⼦束截⾯⼤⼩，将扫描线聚焦成最清晰状态。
5.辉线旋转旋钮（TRACE ROTATION）受地磁场的影响，⽔平辉线可能会与⽔平刻度线形成夹⾓，⽤此旋钮可使辉线旋转，进⾏校准。
6. 通道1(CH1)的垂直放⼤器信号输⼊插座（CH1 INPUT）通道1垂直放⼤器信号输⼊BNC插座。
当⽰波器⼯作于X-Y模式时作为X信号的输⼊端。
7. 通道2(CH2)的垂直放⼤器信号输⼊插座（CH2 INPUT）通道2垂直放⼤器信号输⼊BNC插座。
当⽰波器⼯作于X-Y模式时作为Y信号的输⼊端。
8.垂直轴⼯作⽅式选择开关（MODE）输⼊通道有五种选择⽅式：通道1(CH1)、通道2(CH2)、双通道交替显⽰⽅式(ALT)、双通道切换显⽰⽅式(CHOP).叠加显⽰⽅式（ADD）。
CH1：选择通道1，⽰波器仅显⽰通道1的信号。
siglent示波器使用方法
siglent示波器使用方法Siglent示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信、自动化控制等领域。
本文将介绍Siglent示波器的使用方法，帮助读者更好地了解和掌握该仪器的操作技巧。
我们需要了解Siglent示波器的基本结构和功能。
Siglent示波器通常由显示屏、控制面板、输入接口等组成。
其主要功能是对电压随时间变化的波形进行测量和显示。
通过示波器，我们可以观察到信号的振幅、频率、相位等特征，从而对电路的工作状态进行分析和判断。
在使用Siglent示波器之前，我们首先需要进行一些基本的设置。
首先，插入电源线并打开示波器的电源开关。
然后，我们需要调整示波器的触发模式和触发电平。
触发模式可以选择自动触发或者外部触发，具体根据需要进行设置。
触发电平则是用来确定何时触发示波器的关键参数，一般可以通过旋钮或者菜单来进行调整。
接下来，我们可以开始连接被测电路并进行测量了。
首先，我们需要选择合适的探头，并将其插入示波器的输入接口。
探头的选择应根据被测信号的频率范围进行，通常有10:1和1:1两种选择。
10:1探头适用于较高频率的信号测量，而1:1探头则适用于低频信号或直流信号的测量。
连接好探头之后，我们需要调整示波器的垂直和水平尺度。
垂直尺度用来确定将电压值转换为屏幕上的垂直刻度，一般可以通过旋钮或者菜单来进行调整。
水平尺度则用于确定时间轴上的单位时间，也可以通过旋钮或者菜单进行调整。
接下来，我们可以开始观察并测量波形了。
示波器会将输入信号的波形显示在屏幕上，我们可以通过调整探头的位置和示波器的触发参数来获得清晰的波形。
同时，示波器还可以提供一些测量功能，例如测量波形的峰峰值、频率、周期等。
这些功能通常可以通过示波器的菜单或者快捷键来实现。
除了基本的波形观测和测量功能，Siglent示波器还提供了许多高级功能，例如存储和回放波形、自动测量、数学运算等。
这些功能可以进一步提高测试效率和分析能力，对于工程师和研究人员来说非常有用。
示波器的使用方法图文版
示波器的使用方法图文版作者一生无悔本教程将指导你使用示波器的基础知识，适用于对电子或示波器经验很少或没有经验的人。
那里有很多类型的示波器，每种类型都有点不同，因此，我将重点介绍所有示波器中发现的，在入门时最有用的基本组件。
示波器对于观察电压随时间的快速变化非常有用，这是万用表无法测量的。
通常，当使用示波器进行测量时，你会看到一条从屏幕一侧延伸到另一侧的线。
这条线实际上是电压与时间的关系图，其中沿y轴测量电压，沿x方向测量时间。
示波器分为两种：模拟和数字（本教程中将使用数字示波器）。
两种类型的控件基本相同；请注意，数字示波器可能会将某些控件隐藏在LCD显示屏上的菜单中，而不是使用旋钮或按钮。
步骤1：控件概述所有示波器都有一些共同的基本控件，请确保你可以在示波器上识别这些控件：-至少一个可以连接示波器探头（也称为同轴电缆）的输入（请确保你具有以下电缆之一）-具有网格覆盖的屏幕-当你要使用示波器进行测量时，此网格非常有用-伏特/格-此控件可让你更改屏幕上网格覆盖的每个垂直增量所代表的伏特数。
基本上，它允许你沿y轴放大和缩小。
-时间/格-此控件可让你更改屏幕上网格叠加层的每个水平增量所代表的时间。
它使你可以沿x轴放大和缩小。
-垂直位置/偏移-允许你在y方向上上下移动-水平位置/偏移-左右移动-触发电平-此工具可让你稳定屏幕上的波形，我将介绍本教程后面的详细信息，请参见上面的图像以获取示例。
步骤2：设定打开示波器。
如果示波器上没有任何东西插入，你应该看到一条扁平线，这意味着输入电压不会随时间变化。
如果你看到一条不平坦的线，请尝试从示波器上断开探头的连接。
如果屏幕为黑屏，请尝试以下操作（请记住所有示波器都有些不同，如果不确定，请不要担心按按钮，不会损坏任何东西）：-我的示波器是双通道示波器，这意味着它有两个输入。
如图2所示，按下“通道1”按钮会使该输入在屏幕上以黄色显示。
再按一次将使其消失。
按下通道2将以蓝色显示该输入。
示波器的工作原理和使用方法
示波器的工作原理和使用方法示波器是一种测量电信号的仪器，它可以将电信号转换为图形，从而方便我们观察和分析。
本文将介绍示波器的工作原理和使用方法。
一、示波器的工作原理示波器的工作原理基于示波管和电子束的原理。
示波管是一种真空管，它由一个阳极、一个阴极和一个聚焦极组成。
当阴极发射电子时，电子会被阳极吸引，并在聚焦极的作用下聚集成电子束。
电子束穿过一个偏转板，偏转板会根据输入信号的大小和方向控制电子束的偏转。
电子束在荧光屏上形成一个图形，这个图形就是我们看到的波形。
示波器有两种偏转方式：正弦偏转和直线偏转。
正弦偏转是指通过一个正弦信号控制偏转板的偏转，直线偏转是指通过一个线性电压控制偏转板的偏转。
正弦偏转可以得到正弦波形，直线偏转可以得到任意波形。
示波器还有两种触发方式：自动触发和外部触发。
自动触发是指示波器自动检测信号并触发，外部触发是指示波器根据外部信号触发。
触发是指控制示波器开始采集信号的时刻。
二、示波器的使用方法1. 连接电路首先需要将示波器连接到待测电路。
示波器有两个输入通道，可以同时测量两个信号。
将待测电路的信号分别连接到示波器的输入通道上即可。
2. 调节示波器接下来需要调节示波器，使其适应待测信号。
示波器有多个控制按钮和旋钮，需要根据需要进行调节。
首先需要选择偏转方式。
如果待测信号是正弦波形，可以选择正弦偏转；如果待测信号是任意波形，可以选择直线偏转。
选择偏转方式后，需要调节偏转灵敏度和时间基准，使得示波器可以正确显示待测信号的波形和频率。
接下来需要选择触发方式。
如果待测信号是周期性的，可以选择自动触发；如果待测信号是不规则的，可以选择外部触发。
选择触发方式后，需要调节触发电平和触发延迟，使得示波器可以正确触发待测信号。
最后需要调节荧光屏的亮度和对比度，使得示波器的显示效果最佳。
3. 测量信号调节好示波器后，即可开始测量信号。
示波器会将待测信号转换为波形显示在荧光屏上。
可以通过示波器的控制按钮和旋钮对波形进行放大、平移、截取等操作，以便更好地观察和分析信号。
万用表和示波器的用法
（一）指针式万用电表使用方法及注意事项（1）机械零位调整：使用前应首先检查指针是否在零位，若不在零位，调整零位调整器，使指针调至零位。
（2）正确连接表笔：红表笔应插入标有“+”的插孔，黑表笔插入“-”的插孔。
测直流电流和直流电压时，红表笔连接被测电压、电流的正极，黑表笔接负极。
用欧姆挡“Ω”判断二极管的极性时，注意“+”插孔是接表内电池的负极，“-”插孔是接表内电池的正极。
（3）测量电压时，万用表应与被测电路并联；测量电流时，要把被测电路断开，将万用表串联接在被测电路中。
注意：测量电流时应估计被测电流的大小，选择正确的量程，MF500型的保险丝为0.3A～0.5A，被测电流不能超过此值。
某些万用表有10A的档位，可以用来测量较大电流。
（4）量程转换：应先断电，绝对不容许带电换量程；根据被测量放在正确的位置，切不可使用电流挡或欧姆挡测电压，否则会损坏万用表。
（5）合理选择量程挡：测量电压、电流时，应使表针偏转至满刻度的1/2或2/3以上；测量电阻时，应使表针偏转至中心刻度附近（电阻挡的设计是以中心刻度为标准的）。
测交流电压、电流时，注意被测量必须是正弦交流电压、电流，而被测信号的频率也不能超过说明书上的规定。
测10V以下的交流电压时，应该用10V专用刻度标识读数，它的刻度是不等距的。
（6）测电阻时，应先进行电表调零。
方法是将两表笔短路，调节“调零”旋钮使指针指在零点（注意欧姆的零刻度在表盘的右侧）。
如调不到零点，说明万用表内电池电压不足，需要更换新电池。
测量大电阻时，两手不能同时接触电阻，防止人体电阻与被测电阻并联造成测量误差。
每变换一次量程，都要重新调零。
如果以上方法不能调零，有可能万用表的绕线电阻（阻值约为几欧的电阻）烧断，需拆开进行维修并校正。
在表盘上有多条刻度线，对应不同的被测量，读数时要在相应的刻度线上读取数值。
为提高测量精度尽量使指针处于中间位置。
测量值的读取：将测量时指针所标识的读数乘以量程倍率，才是所测之值。
