示波器的使用方法
二、示波器的使用方法示波器虽然分成好几类，各类又有许多种型号，但是一般的示波器除频带宽度、输入灵敏度等不完全相同外，在使用方法的基本方面都是相同的。
本章以SR-8型双踪示波器为例介绍。
（一）面板装置SR-8型双踪示波器的面板图如图5-12所示。
其面板装置按其位置和功能通常可划分为3大部分：显示、垂直（Y轴）、水平（X轴）。
现分别介绍这3个部分控制装置的作用。
1．显示部分主要控制件为：（1）电源开关。
（2）电源指示灯。
（3）辉度调整光点亮度。
（4）聚焦调整光点或波形清晰度。
（5）辅助聚焦配合“聚焦”旋钮调节清晰度。
（6）标尺亮度调节坐标片上刻度线亮度。
（7）寻迹当按键向下按时，使偏离荧光屏的光点回到显示区域，而寻到光点位置。
（8）标准信号输出1kHz、1V方波校准信号由此引出。
加到Y轴输入端，用以校准Y轴输入灵敏度和X轴扫描速度。
2．Y轴插件部分（1）显示方式选择开关用以转换两个Y轴前置放大器YA与YB 工作状态的控制件，具有五种不同作用的显示方式：“交替”：当显示方式开关置于“交替”时，电子开关受扫描信号控制转换，每次扫描都轮流接通YA或YB 信号。
当被测信号的频率越高，扫描信号频率也越高。
电子开关转换速率也越快，不会有闪烁现象。
这种工作状态适用于观察两个工作频率较高的信号。
“断续”：当显示方式开关置于“断续”时，电子开关不受扫描信号控制，产生频率固定为200kHz方波信号，使电子开关快速交替接通YA和YB。
由于开关动作频率高于被测信号频率，因此屏幕上显示的两个通道信号波形是断续的。
当被测信号频率较高时，断续现象十分明显，甚至无法观测；当被测信号频率较低时，断续现象被掩盖。
因此，这种工作状态适合于观察两个工作频率较低的信号。
“YA”、“YB ”：显示方式开关置于“YA ”或者“YB ”时，表示示波器处于单通道工作，此时示波器的工作方式相当于单踪示波器，即只能单独显示“YA”或“YB ”通道的信号波形。
“YA + YB”：显示方式开关置于“YA + YB ”时，电子开关不工作，YA与YB两路信号均通过放大器和门电路，示波器将显示出两路信号叠加的波形。
（2）“DC-⊥-AC” Y轴输入选择开关，用以选择被测信号接至输入端的耦合方式。
置于“DC”是直接耦合，能输入含有直流分量的交流信号；置于“AC”位置，实现交流耦合，只能输入交流分量；置于“⊥”位置时，Y轴输入端接地，这时显示的时基线一般用来作为测试直流电压零电平的参考基准线。
（3）“微调V/div” 灵敏度选择开关及微调装置。
灵敏度选择开关系套轴结构，黑色旋钮是Y轴灵敏度粗调装置，自10mv/div～20v/div分11档。
红色旋钮为细调装置，顺时针方向增加到满度时为校准位置，可按粗调旋钮所指示的数值，读取被测信号的幅度。
当此旋钮反时针转到满度时，其变化范围应大于2.5倍，连续调节“微调”电位器，可实现各档级之间的灵敏度覆盖，在作定量测量时，此旋钮应置于顺时针满度的“校准”位置。
（4）“平衡” 当Y轴放大器输入电路出现不平衡时，显示的光点或波形就会随“V /div”开关的“微调”旋转而出现Y轴方向的位移，调节“平衡”电位器能将这种位移减至最小。
（5）“↑↓ ” Y轴位移电位器，用以调节波形的垂直位置。
（6）“极性、拉YA ” YA 通道的极性转换按拉式开关。
拉出时YA 通道信号倒相显示，即显示方式（YA+ YB ）时，显示图像为YB - YA 。
（7）“内触发、拉YB ” 触发源选择开关。
在按的位置上（常态) 扫描触发信号分别取自YA 及YB 通道的输入信号，适应于单踪或双踪显示，但不能够对双踪波形作时间比较。
当把开关拉出时，扫描的触发信号只取自于YB 通道的输入信号，因而它适合于双踪显示时对比两个波形的时间和相位差。
（8）Y轴输入插座采用BNC型插座，被测信号由此直接或经探头输入。
3．X轴插件部分（1）“t/div” 扫描速度选择开关及微调旋钮。
X轴的光点移动速度由其决定，从0.2μs～1s共分21档级。
当该开关“微调”电位器顺时针方向旋转到底并接上开关后，即为“校准”位置，此时“t/div”的指示值，即为扫描速度的实际值。
（2）“扩展、拉×10” 扫描速度扩展装置。
是按拉式开关，在按的状态作正常使用，拉的位置扫描速度增加10倍。
“t/div”的指示值，也应相应计取。
采用“扩展拉×10”适于观察波形细节。
（3）“→← ” X轴位置调节旋钮。
系X轴光迹的水平位置调节电位器，是套轴结构。
外圈旋钮为粗调装置，顺时针方向旋转基线右移，反时针方向旋转则基线左移。
置于套轴上的小旋钮为细调装置，适用于经扩展后信号的调节。
（4）“外触发、X外接”插座采用BNC型插座。
在使用外触发时，作为连接外触发信号的插座。
也可以作为X轴放大器外接时信号输入插座。
其输入阻抗约为1MΩ。
外接使用时，输入信号的峰值应小于12V。
（5）“触发电平”旋钮触发电平调节电位器旋钮。
用于选择输入信号波形的触发点。
具体地说，就是调节开始扫描的时间，决定扫描在触发信号波形的哪一点上被触发。
顺时针方向旋动时，触发点趋向信号波形的正向部分，逆时针方向旋动时，触发点趋向信号波形的负向部分。
（6）“稳定性” 触发稳定性微调旋钮。
用以改变扫描电路的工作状态，一般应处于待触发状态。
调整方法是将Y轴输入耦合方式选择（AC-地-DC）开关置于地档，将V/div开关置于最高灵敏度的档级，在电平旋钮调离自激状态的情况下，用小螺丝刀将稳定度电位器顺时针方向旋到底，则扫描电路产生自激扫描，此时屏幕上出现扫描线；然后逆时针方向慢慢旋动，使扫描线刚消失。
此时扫描电路即处于待触发状态。
在这种状态下，用示波器进行测量时，只要调节电平旋钮，即能在屏幕上获得稳定的波形，并能随意调节选择屏幕上波形的起始点位置。
少数示波器，当稳定度电位器逆时针方向旋到底时，屏幕上出现扫描线；然后顺时针方向慢慢旋动，使屏幕上扫描线刚消失，此时扫描电路即处于待触发状态。
（7）“内、外” 触发源选择开关。
置于“内”位置时，扫描触发信号取自Y轴通道的被测信号；置于“外”位置时，触发信号取自“外触发X 外接”输入端引入的外触发信号。
（8）“AC”“AC（H）”“DC” 触发耦合方式开关。
“DC”档，是直流藕合状态，适合于变化缓慢或频率甚低（如低于100Hz）的触发信号。
“AC”档，是交流藕合状态，由于隔断了触发中的直流分量，因此触发性能不受直流分量影响。
“AC（H）”档，是低频抑制的交流耦合状态，在观察包含低频分量的高频复合波时，触发信号通过高通滤波器进行耦合，抑制了低频噪声和低频触发信号（2MHz以下的低频分量），免除因误触发而造成的波形幌动。
（9）“高频、常态、自动” 触发方式开关。
用以选择不同的触发方式，以适应不同的被测信号与测试目的。
“高频”档，频率甚高时（如高于5MHz），且无足够的幅度使触发稳定时，选该档。
此时扫描处于高频触发状态，由示波器自身产生的高频信号（200kHz信号），对被测信号进行同步。
不必经常调整电平旋钮，屏幕上即能显示稳定的波形，操作方便，有利于观察高频信号波形。
“常态”档，采用来自Y轴或外接触发源的输入信号进行触发扫描，是常用的触发扫描方式。
“自动”挡，扫描处于自动状态（与高频触发方式相仿），但不必调整电平旋钮，也能观察到稳定的波形，操作方便，有利于观察较低频率的信号。
（10）“＋、－” 触发极性开关。
在“＋”位置时选用触发信号的上升部分，在“－”位置时选用触发信号的下降部分对扫描电路进行触发。
（二）使用前的检查、调整和校准示波器初次使用前或久藏复用时，有必要进行一次能否工作的简单检查和进行扫描电路稳定度、垂直放大电路直流平衡的调整。
示波器在进行电压和时间的定量测试时，还必须进行垂直放大电路增益和水平扫描速度的校准。
示波器能否正常工作的检查方法、垂直放大电路增益和水平扫描速度的校准方法，由于各种型号示波器的校准信号的幅度、频率等参数不一样，因而检查、校准方法略有差异。
（三）使用步骤用示波器能观察各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。
下面介绍用示波器观察电信号波形的使用步骤。
1．选择Y轴耦合方式根据被测信号频率的高低，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC。
2．选择Y轴灵敏度根据被测信号的大约峰-峰值（如果采用衰减探头，应除以衰减倍数；在耦合方式取DC档时，还要考虑叠加的直流电压值），将Y轴灵敏度选择V/div开关（或Y 轴衰减开关）置于适当档级。
实际使用中如不需读测电压值，则可适当调节Y轴灵敏度微调（或Y轴增益）旋钮，使屏幕上显现所需要高度的波形。
3．选择触发（或同步）信号来源与极性通常将触发（或同步）信号极性开关置于“+”或“-”档。
4．选择扫描速度根据被测信号周期（或频率）的大约值，将X轴扫描速度t/div（或扫描范围）开关置于适当档级。
实际使用中如不需读测时间值，则可适当调节扫速t/div微调（或扫描微调）旋钮，使屏幕上显示测试所需周期数的波形。
如果需要观察的是信号的边沿部分，则扫速t/div开关应置于最快扫速档。
5．输入被测信号被测信号由探头衰减后（或由同轴电缆不衰减直接输入，但此时的输入阻抗降低、输入电容增大），通过Y轴输入端输入示波器。
使用中出现的现象及原因一、没有光点或波形电源未接通。
辉度旋钮未调节好。
X，Y轴移位旋钮位置调偏。
Y轴平衡电位器调整不当，造成直流放大电路严重失衡。
二、水平方向展不开触发源选择开关置于外档，且无外触发信号输入，则无锯齿波产生。
电平旋钮调节不当。
稳定度电位器没有调整在使扫描电路处于待触发的临界状态。
X轴选择误置于X外接位置，且外接插座上又无信号输入。
两踪示波器如果只使用A通道（B通道无输入信号），而内触发开关置于拉YB 位置，则无锯齿波产生。
三、垂直方向无展示输入耦合方式DC-接地-AC开关误置于接地位置。
输入端的高、低电位端与被测电路的高、低电位端接反。
输入信号较小，而V/div误置于低灵敏度档。
四、波形不稳定。
稳定度电位器顺时针旋转过度，致使扫描电路处于自激扫描状态（未处于待触发的临界状态）。
触发耦合方式AC、AC（H）、DC开关未能按照不同触发信号频率正确选择相应档级。
选择高频触发状态时，触发源选择开关误置于外档（应置于内档。
）部分示波器扫描处于自动档（连续扫描）时，波形不稳定。
五、垂直线条密集或呈现一矩形t/div开关选择不当，致使f扫描＜＜f信号。
六、水平线条密集或呈一条倾斜水平线t/div关选择不当，致使f扫描＞＞f信号。
七、垂直方向的电压读数不准未进行垂直方向的偏转灵敏度（v/div）校准。
进行v/div校准时，v/div微调旋钮未置于校正位置（即顺时针方向未旋足）。
示波器使用说明(一)2024
示波器使用说明（一）引言概述:示波器是一种用于测量电信号随时间变化的仪器。
它能够显示电信号的波形，帮助工程师分析和诊断电路的运行情况。
本文将介绍示波器的基本使用方法，包括设置和调整示波器的参数，选择合适的测量通道，以及解读显示的波形图。
正文内容:1. 连接示波器：- 将被测电路与示波器的输入端口连接。
- 确保连接正确、稳定，并避免电路短路或过载。
2. 调整示波器参数：- 设置水平和垂直触发位置，以确定波形在屏幕上的位置。
- 调整时间基准和垂直灵敏度，以使波形适应屏幕大小和幅度范围。
- 设置触发电平和触发斜率，以稳定地捕获感兴趣的波形。
3. 选择测量通道：- 确定要测量的信号通道，以便选择正确的输入端口。
- 使用多通道示波器时，选择适当的通道进行测量。
4. 解读波形图：- 观察波形的形状、幅度和频率等特征，分析电信号的性质。
- 使用垂直和水平游标测量波形的特定参数，如峰值、周期和占空比等。
- 注意观察信号的异常或干扰，以识别潜在的问题。
5. 高级功能使用：- 学习并掌握示波器的额外功能，如捕获模式、自动测量和波形存储等。
- 熟悉示波器的快捷键和面板控制，以提高工作效率。
- 使用外部触发功能和外部设备进行更复杂的测量和分析。
总结:示波器是电子工程师必备的工具之一。
通过正确连接示波器、调整参数、选择通道和解读波形图，可以有效地分析和诊断电路问题。
在熟悉基本使用方法的基础上，进一步掌握高级功能可以提高工作效率和准确性。
希望本文的说明能够帮助您更好地使用示波器，并取得准确可靠的测量结果。
示波器的使用方法

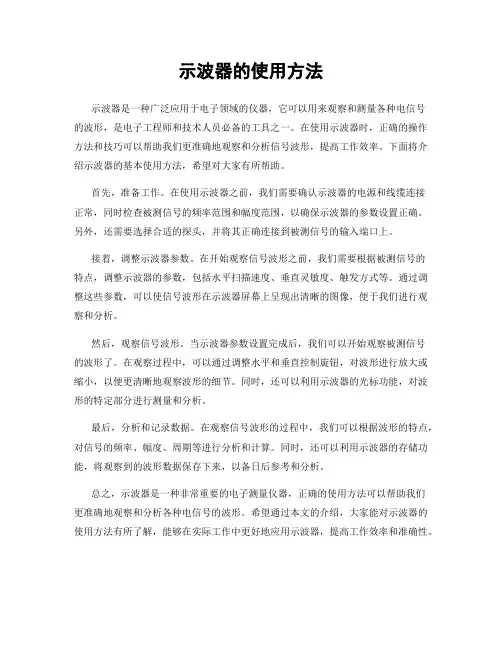

示波器的使用方法示波器是一种广泛应用于电子领域的仪器，它可以用来观察和测量各种电信号的波形，是电子工程师和技术人员必备的工具之一。

在使用示波器时，正确的操作方法和技巧可以帮助我们更准确地观察和分析信号波形，提高工作效率。
下面将介绍示波器的基本使用方法，希望对大家有所帮助。
首先，准备工作。
在使用示波器之前，我们需要确认示波器的电源和线缆连接正常，同时检查被测信号的频率范围和幅度范围，以确保示波器的参数设置正确。
另外，还需要选择合适的探头，并将其正确连接到被测信号的输入端口上。
接着，调整示波器参数。
在开始观察信号波形之前，我们需要根据被测信号的特点，调整示波器的参数，包括水平扫描速度、垂直灵敏度、触发方式等。
通过调整这些参数，可以使信号波形在示波器屏幕上呈现出清晰的图像，便于我们进行观察和分析。
然后，观察信号波形。
当示波器参数设置完成后，我们可以开始观察被测信号的波形了。
在观察过程中，可以通过调整水平和垂直控制旋钮，对波形进行放大或缩小，以便更清晰地观察波形的细节。
同时，还可以利用示波器的光标功能，对波形的特定部分进行测量和分析。
最后，分析和记录数据。
在观察信号波形的过程中，我们可以根据波形的特点，对信号的频率、幅度、周期等进行分析和计算。
同时，还可以利用示波器的存储功能，将观察到的波形数据保存下来，以备日后参考和分析。
总之，示波器是一种非常重要的电子测量仪器，正确的使用方法可以帮助我们更准确地观察和分析各种电信号的波形。
希望通过本文的介绍，大家能对示波器的使用方法有所了解，能够在实际工作中更好地应用示波器，提高工作效率和准确性。
示波器的使用方法
示波器的使用方法示波器是一种用于观察电信号波形及其特性的仪器。
它广泛应用于电气工程、通信工程、电子工程以及其他相关领域。
本文将带您了解示波器的使用方法。
首先，我们来了解一下示波器的基本构造。
示波器通常由控制面板、显示屏和输入连接端口组成。
控制面板上有一系列的按钮和旋钮，用于调整示波器的功能和参数。
显示屏用于显示输入信号的波形。
输入连接端口用于连接输入信号源。
使用示波器的第一步是正确连接输入信号源。
信号源可以是任何产生电信号的设备，比如发生器、电路板等。
将信号源的输出端口通过合适的连接线连接到示波器的输入连接端口上即可。
接下来，我们需要调整示波器的各项参数，以获取清晰的波形显示。
首先是时间基准的设置。
时间基准决定了示波器显示屏上的水平时间标尺。
通过旋转示波器上的时间/Div旋钮，可以调整时间基准，使波形在显示屏上适当地放大或缩小。
然后是垂直灵敏度的设置。
垂直灵敏度决定了示波器显示屏上的垂直电压标尺。
示波器通常有多个通道，每个通道都有一个垂直灵敏度控制钮。
通过旋转垂直灵敏度控制钮，可以调整每个通道的垂直灵敏度，使波形在显示屏上适当地放大或缩小。
接下来是触发方式的设置。
触发方式确定了示波器何时开始采集信号并显示波形。
触发方式通常有自动触发和外部触发两种模式。
在自动触发模式下，示波器会自动开始采集信号并显示波形；在外部触发模式下，示波器需要通过外部触发信号来触发采集和显示波形。
通过示波器上的触发模式按钮，可以选择适当的触发方式。
在设置好参数后，我们就可以开始观察波形了。
示波器会实时采集输入信号，并通过显示屏显示出来。
我们可以通过观察波形的形状、振幅、频率等特征来分析信号的性质。
除了基本的波形观察，示波器还提供了许多其他功能，如测量功能、存储功能等。
测量功能可以对波形进行各种参数的测量，如频率、峰峰值、周期等；存储功能可以将采集到的波形保存起来，以便后续分析或比较。
综上所述，示波器是一种非常重要的电子测量仪器，具有广泛的应用领域。
示波器的调节和使用
示波器的调节和使用示波器是一种用来观察和分析电信号的仪器，它可以显示信号的波形、幅度、频率和相位等信息。
在电子工程、通信工程、自动化控制等领域中广泛应用。
本文将详细介绍示波器的调节和使用。
一、示波器调节：1.校准示波器：示波器使用前需要进行校准，以保证显示的准确性。
通常要校准时间基准、垂直灵敏度、触发电平等参数。
具体校准步骤需参照示波器的使用说明书。
2.调节时间基准：示波器的时间基准决定了波形在水平方向上的显示。
一般示波器可以调节水平的扫描速率，通过调节扫描速率可以放大或缩小波形的显示范围。
另外可以调节时间基准的位置，使波形居中或偏移显示。
3.调节垂直灵敏度：示波器的垂直灵敏度决定了波形的纵向放大倍数。
可以通过调节垂直灵敏度来放大或缩小波形的幅度。
一般示波器的垂直灵敏度有固定值和可调节两种，可根据需要选择合适的灵敏度。
4.调节触发电平：示波器的触发电平决定了波形触发的时机，当波形的电平超过或低于设定的触发电平时，示波器开始采集波形数据并显示。
触发电平的调节对于获取稳定的波形显示很重要，一般示波器的触发电平可以通过旋钮调节，并配有可调节的电平刻度。
5.调节触发模式：示波器的触发模式决定了波形触发的方式。
常见的触发模式有自由运行、单次、外部触发等。
自由运行模式是连续触发，示波器会不间断地显示波形。
单次模式是只触发一次，示波器会在触发后显示波形并停止触发。
外部触发是通过外部信号来触发。
二、示波器使用：1.连接信号源：首先需要将示波器与需要检测的信号源连接，可以使用探头或直接连接信号源的输出端口。
在连接时要注意正负极性的对应，以免引起短路或损坏设备。
2.调节时间基准：根据需要调节示波器的时间基准，使波形的显示范围合适，可以通过扫描速率和位置来调节。
3.调节垂直灵敏度：根据需要调节示波器的垂直灵敏度，使波形的幅度显示合适。
可以通过旋钮或按钮来调节。
4.调节触发电平：根据需要调节示波器的触发电平，以确保波形的稳定显示。
信号发生器和示波器的使用方法
信号发生器和示波器的使用方法信号发生器和示波器是电子工程师和科学家在实验室和工作场所中常用的两种基本仪器。
信号发生器用于产生各种类型的信号，而示波器则用于测量和显示电信号的波形和特性。
信号发生器的使用方法：1. 连接电源和地线：首先将信号发生器与电源连接，并确保接地线正确连接，以确保有效的工作和安全性。
2. 设置输出波形：根据需要选择所需的波形类型，如正弦波、方波、脉冲波等，然后设置频率和幅度。
3. 连接输出端：将信号发生器的输出端连接到需要测试的电路或设备上，确保连接稳固可靠。
4. 调整波形参数：根据需要，可以调整信号的频率、幅度、相位等参数，以满足实验或测试的需求。
5. 启动信号发生器：确认所有设置后，启动信号发生器，开始产生所需的信号。
示波器的使用方法：1. 连接电源和地线：将示波器与电源连接，并确保接地线正确连接，以确保有效的工作和安全性。
2. 连接被测电路：将被测电路的信号源连接到示波器的输入端，确保连接稳固可靠。
3. 设置示波器参数：根据被测信号的频率和幅度范围，选择合适的时间和电压刻度，以确保波形能够清晰显示并不失真。
4. 调整触发模式：根据需要，选择适当的触发模式，如自动触发、单次触发、外部触发等，以确保波形能够稳定显示。
5. 启动示波器：确认所有设置后，启动示波器，开始显示被测信号的波形。
6. 分析波形：观察示波器屏幕上显示的波形，通过测量和分析波形的幅度、频率、周期等特性，以获取所需的电信号信息。
总结来说，利用信号发生器和示波器可以产生和测量电信号，帮助工程师和科学家进行电路设计、故障排除和信号分析等工作。
熟练掌握信号发生器和示波器的使用方法对于电子行业的专业人士来说是必要的技能。
数字示波器的使用方法示波器使用教程示波器使用说明
数字示波器的使用方法示波器使用教程示波器使用说明数字示波器的使用方法数字示波器是一种高精度、高效率的电子测试仪器。
它可以用来测量电流、电压和频率等电性量，并将结果在荧光屏上显示出来，使用户通过视觉直观地了解电路中的信号波形，方便电路的维护和调试。
那么，如何正确地使用数字示波器呢？本文将从示波器的基本原理、使用方法、测量技巧等方面为您进行详细讲解。
一、数字示波器的基本原理数字示波器（Digital Storage Oscilloscope，DSO）是一种能够将模拟信号进行数字化采样并储存的电子仪器。
当模拟信号进入示波器时，它首先会被采样芯片进行采样，并将采集到的模拟信号转换成数字信号，再通过数字电路进行处理，最后在荧光屏上显示出波形图形。
数字示波器的特点是采样率高、带宽宽、噪声小，并且可以通过内置计算机实现多种复杂的测量和分析功能。
因此，数字示波器已成为电子检测和测试领域中不可或缺的工具之一。
二、数字示波器的使用方法1、准备工作在使用数字示波器之前，我们需要准备好测量物、信号源、电缆和示波器。
其中，信号源可以是任何产生模拟信号的电子元件，如信号发生器、函数发生器或示波器本身。
在将信号源与示波器连接时，需要根据连接方式选择合适的接口和电缆类型，例如BNC接口和同轴电缆可以支持50欧姆和75欧姆的传输线，而探头则可以用于连接带有夹子的对接器以测量电源或电路板上的元件。
2、设置示波器使用数字示波器时，我们需要根据测量要求来设置示波器的参数，如垂直和水平缩放、扫描速度、触发方式等。
其中，垂直缩放主要是设置放大倍数和输入阻抗，以确保输入信号在示波器的垂直方向上显示清晰。
水平缩放则需要根据测量信号的周期和带宽来调节。
在示波器的触发方面，根据信号的周期和频率，可以选择自由运行模式、边沿触发模式、视频触发模式等不同的触发方式，以满足不同测量要求。
3、测量信号当示波器设置完成后，我们就可以测量信号波形了。
此时，我们可以通过示波器荧光屏上的波形图形来观察信号的幅度、周期、频率以及相位等电性参数。
示波器基本使用方法
示波器基本使用方法- 示波器是一种用于显示和测量电压波形的电子仪器，它可以将电信号转化为可见的波形图像，便于我们观察和分析电路的工作状态。
在使用示波器时，需要注意以下几个方面的基本使用方法。
一、示波器的连接与设置1.连接示波器与被测电路：将示波器的探头与被测电路连接，确保连接稳定且不会造成电路短路。
2.打开示波器电源：按下电源开关，等待示波器启动。
3.设置垂直轴和水平轴参数：调整垂直轴和水平轴的控制旋钮，使波形在屏幕中央以合适的大小和速度显示。
垂直轴控制旋钮主要用来调整波形的幅度，水平轴控制旋钮主要用来调整波形的时间。
4.选择合适的触发方式：根据被测信号的特点选择合适的触发方式，使波形能够同步显示在屏幕上。
常见的触发方式有边沿触发、脉宽触发、视频触发等。
二、示波器的波形测量1.测量电压幅度：通过垂直轴控制旋钮调整波形在屏幕上的高度，结合刻度尺可以读出波形的电压幅度。
2.测量时间间隔：通过水平轴控制旋钮调整波形在屏幕上的宽度，结合刻度尺可以读出波形的时间间隔。
3.测量频率：通过测量波形的周期，结合公式“频率=1/周期”可以计算出信号的频率。
4.测量相位差：通过观察和比较两个信号的波形在屏幕上的相对位置，可以大致判断它们之间的相位差。
5.测量上升沿和下降沿时间：通过观察波形在屏幕上的上升沿和下降沿部分，结合刻度尺可以读出它们的时间。
三、示波器的注意事项1.注意安全：在使用示波器时，需要注意避免触电和短路等安全问题。
特别是当被测电路中存在高压或大电流时，更需要谨慎操作。
2.注意探头补偿：在使用示波器前，需要进行探头补偿以消除探头电缆的电容和电阻对测量结果的影响。
补偿方法是：将探头连接到示波器的补偿方波输出端口，调整探头上的补偿电容，使方波在屏幕上呈现出标准的正弦波形。
3.注意信号幅度：在测量信号时，需要注意信号的幅度是否在示波器的测量范围内。
如果信号幅度过大，可能会导致波形失真或损坏示波器；如果信号幅度过小，可能会导致波形无法显示或显示不准确。
示波器的使用方法图文版
示波器的使用方法图文版作者一生无悔本教程将指导你使用示波器的基础知识，适用于对电子或示波器经验很少或没有经验的人。
那里有很多类型的示波器，每种类型都有点不同，因此，我将重点介绍所有示波器中发现的，在入门时最有用的基本组件。
示波器对于观察电压随时间的快速变化非常有用，这是万用表无法测量的。
通常，当使用示波器进行测量时，你会看到一条从屏幕一侧延伸到另一侧的线。
这条线实际上是电压与时间的关系图，其中沿y轴测量电压，沿x方向测量时间。
示波器分为两种：模拟和数字（本教程中将使用数字示波器）。
两种类型的控件基本相同；请注意，数字示波器可能会将某些控件隐藏在LCD显示屏上的菜单中，而不是使用旋钮或按钮。
步骤1：控件概述所有示波器都有一些共同的基本控件，请确保你可以在示波器上识别这些控件：-至少一个可以连接示波器探头（也称为同轴电缆）的输入（请确保你具有以下电缆之一）-具有网格覆盖的屏幕-当你要使用示波器进行测量时，此网格非常有用-伏特/格-此控件可让你更改屏幕上网格覆盖的每个垂直增量所代表的伏特数。
基本上，它允许你沿y轴放大和缩小。
-时间/格-此控件可让你更改屏幕上网格叠加层的每个水平增量所代表的时间。
它使你可以沿x轴放大和缩小。
-垂直位置/偏移-允许你在y方向上上下移动-水平位置/偏移-左右移动-触发电平-此工具可让你稳定屏幕上的波形，我将介绍本教程后面的详细信息，请参见上面的图像以获取示例。
步骤2：设定打开示波器。
如果示波器上没有任何东西插入，你应该看到一条扁平线，这意味着输入电压不会随时间变化。
如果你看到一条不平坦的线，请尝试从示波器上断开探头的连接。
如果屏幕为黑屏，请尝试以下操作（请记住所有示波器都有些不同，如果不确定，请不要担心按按钮，不会损坏任何东西）：-我的示波器是双通道示波器，这意味着它有两个输入。
如图2所示，按下“通道1”按钮会使该输入在屏幕上以黄色显示。
再按一次将使其消失。
按下通道2将以蓝色显示该输入。
简述示波器工作原理和使用方法
简述示波器工作原理和使用方法示波器是一种广泛应用于科学、工程和医学领域的仪器，它的工作原理和使用方法至关重要。
本文将对示波器的工作原理和使用方法进行简要阐述，并逐步深入探讨其各个方面，以帮助读者更全面、深入地理解示波器的功能和应用。
一、示波器的工作原理示波器的工作原理可以通过以下几个关键步骤来解释：1. 信号采集：示波器通过探头将待测信号输入到示波器的输入端。
信号可以是电压、电流或其他形式的波形信号。
探头通常带有一个细针状探头，用于接触被测电路或电子设备。
2. 信号放大：示波器将输入信号放大到合适的幅度范围，以便能够在示波器的显示屏上清晰地观察到信号。
3. 时基控制：示波器通过时基控制电路生成一个参考时钟，并使用这个时钟来控制图像在示波器屏幕上的扫描速度。
时基控制可以根据需要进行调整，以便观察到不同时间尺度下的信号变化。
4. 图像显示：示波器使用电子束在示波器的显示屏上绘制图像。
电子束的位置由信号的电压值和时基控制决定。
例如，较高的电压值将使电子束在屏幕上绘制较高位置的图像，而较低的电压值将使电子束绘制较低位置的图像。
二、示波器的使用方法使用示波器需要一些基本步骤和技巧，下面将对其进行简要的阐述：1. 连接电路：将示波器的探头与待测电路连接。
确保连接正确，以避免信号损失或干扰。
在连接时，应注意探头的匹配和校准。
2. 设置幅值和时间基准：根据待测信号的幅值范围和变化速度，设置示波器的幅值和时间基准。
这样可以使信号在示波器屏幕上完整显示，并以合适的速度进行扫描。
3. 观察信号：根据需要选择观察信号的时间范围和垂直放大倍数。
示波器的控制面板提供了一些选项和按钮，可以方便地调整这些参数。
4. 测量和分析：示波器通常提供一些测量和分析功能，例如峰值测量、频率测量和波形存储等。
根据需要使用这些功能来获取更多的信号信息和数据。
三、结论和观点在本文中，我们简要介绍了示波器的工作原理和使用方法。
示波器是一种非常重要的仪器，广泛应用于各个领域。
示波器的使用方法
示波器的使用方法示波器是一种测量电压信号波形的电子设备，常用于电子工程、通信工程、自动控制等领域中的信号测量和分析。
以下将详细介绍示波器的使用方法。
1. 示波器的基本结构和功能示波器一般由示波管、测量引起、触发电路、时间基准电路等组成。
示波管是显示电压信号波形的部分，测量引起用于连接被测电路，触发电路用于控制示波器的触发时机，时间基准电路用于提供水平扫描基准信号。
示波器的功能包括：显示电压信号波形、测量电压幅值、频率、相位等参数、触发电压信号，以及进行信号的存储、触发等操作。
2. 示波器的使用准备在使用示波器之前，需要做以下准备工作：- 确保示波器和被测电路之间的连接正确可靠，如使用合适的测量引起和探头。
- 打开示波器的电源开关，并进行示波器的自检。
- 调整示波器的基本参数，如扫描频率、扫描幅度、触发电平等。
- 确保示波器的地线和被测电路的地线连接在一起，以保证测量的准确性和安全性。
3. 示波器的波形显示示波器的波形显示是示波器的主要功能之一。
通过示波器，我们可以观察到被测电压信号的变化情况，从而对电路的工作状态进行分析。
波形显示的步骤如下：- 调整示波器的触发模式，选择适当的触发方式，如边沿触发、脉宽触发等。
- 调整示波器的触发电平，使示波器能够正确地触发电信号，并将波形显示在屏幕上。
- 调整示波器的时间基准和扫描频率，以便观察到合适的波形。
- 调整示波器的幅度和偏移控制，使波形在屏幕上合适地显示。
4. 示波器的测量功能示波器不仅可以显示电压信号的波形，还可以对波形进行测量和分析。
常用的测量参数包括电压幅值、频率、相位等。
测量功能的使用步骤如下：- 调整示波器的测量模式，选择需要测量的参数，如电压幅值、频率等。
- 将示波器的测量引起连接到被测电路上。
- 在示波器的屏幕上选择需要测量的波形，通过示波器的功能菜单进行测量。
- 示波器会自动测量所选波形的相关参数，并将结果显示在屏幕上。
5. 示波器的触发功能示波器的触发功能是用于控制示波器触发波形的显示。
