初三化学图像题 金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)
初三化学图像题 金属及酸碱盐反应常见题型及答题技巧及练习题(含答案)
一、化学图像题 金属及酸碱盐反应的图像
1．下列图象能正确反映其对应关系的是（ ）
A．向等质量的Zn和Fe中分别加入过量的稀硫酸
B．向含有少量H2SO4的CuSO4溶液中逐滴加入NaOH溶液
C．向接近饱和的NaNO3溶液中不断加入NaNO3晶体．
D．向一定量的BaCl2溶液中逐滴加入稀硫酸．
【答案】A
【解析】
【详解】
A、等分别向等质量的锌和铁中滴入溶质质量分数相同的稀硫酸，当硫酸少量时，生成的气体由硫酸的量决定，所以开始二者放出气体一直相等，但由于硫酸过量，等质量的铁放出的气体大于锌放出的气体，现象与图像所示一致，故A正确；
B、氢氧化钠与硫酸、硫酸铜均发生反应，但氢氧化钠与硫酸先反应，氢氧化钠与硫酸铜后反应，开始反应无现象，当第一个反应结束后才发生第二个反应，现象为产生沉淀，现象与图像所示不一致，故B错误；
C、某温度下，向一定量接近饱和的硝酸钠溶液中不断加入硝酸钠晶体，很快就会达到饱和，不再溶解硝酸钠晶体，图像应为开始增加，饱和后溶液的质量不再增加，现象与图像所示不一致，故C错误；
D、氯化钡与硫酸反应生成硫酸钡沉淀，当氯化钡反应完时，沉淀的量不再增加，现象与图像所示不一致，故D错误。故选A。 【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．下列图像能正确反映对应变化关系的是
A． 在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量
B． 一氧化碳还原氧化铁
C． 质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应
D． 向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉
【答案】D
【解析】
【详解】
A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；
B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；
C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误； D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。
故选：D。
3．向一定量Ba（OH）2溶液中逐渐加入CuSO4溶液至过量。则下列图像中正确的是（ ）
A． B． C． D．
【答案】C
【解析】
【分析】
【详解】
A、Ba（OH）2溶液显碱性，图像起点pH应该大于7，故错误；
B、向一定量的Ba（OH）2溶液中逐渐加入CuSO4溶液至过量，硫酸铜和氢氧化钡反应生成硫酸钡沉淀和氢氧化铜沉淀，恰好反应完全就不再生成沉淀，故错误； C、导电性和溶液中的离子浓度有关，向一定量的Ba（OH）2溶液中逐渐加入CuSO4溶液至过量，硫酸铜和氢氧化钡反应生成硫酸钡沉淀和氢氧化铜沉淀，随着反应进行，导电性减弱，恰好完全反应时导电性几乎为零，继续加入硫酸铜溶液时，导电性增强，故正确；
D、Ba（OH）2溶液中有水，水的质量起点不是0，故错误；
故选：C。
4．下列四个图形的变化趋势能正确描述对应操作的是
A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应
B．将接近饱和的碳酸钠溶液恒温蒸发水
C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸
D．向pH=2的盐酸溶液中加水稀释
【答案】A
【解析】
【分析】
【详解】
A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;
B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;
C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误; D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。
故选：A。
5．下列化学反应不符合如图情形一组是（ ）
A．往氢氧化钠与苏打的混合溶液中逐量滴加稀盐酸
B．往硫酸与硝酸铜的混合溶液中逐量滴加氢氧化钡溶液
C．往盐酸与氯化镁的混合溶液中逐量滴加氢氧化钠溶液
D．往氯化铜与盐酸的混合溶液中逐量滴加氢氧化钠溶液
【答案】B
【解析】
【分析】
【详解】
A、根据优先反应原则，氢氧化钠先与稀盐酸反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与碳酸钠反应生成氯化钠、二氧化碳和水，故一开始无气体产生，待氢氧化钠完全反应后，气体的质量逐渐增加，待碳酸钠完全反应后，质量不再变化，不符合题意；
B、根据优先反应原则，氢氧化钡先与硫酸反应生成硫酸钡和水，待硫酸完全反应后，氢氧化钡再与硝酸铜反应生成氢氧化铜和硝酸钡，故一开始，就有沉淀产生，符合题意；
C、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧化钠再与氯化镁反应生成氢氧化镁和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化镁完全反应后，质量不再变化，不符合题意；
D、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧化钠再与氯化铜反应生成氢氧化铜和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化铜完全反应后，质量不再变化，不符合题意。
故选B。
【点睛】
初中化学常见的优先反应原则：
①金属和酸反应时，较活泼的金属优先反应，如将锌、铁合金投入稀盐酸中，锌优先与稀盐酸反应；
②当金属与混合盐溶液反应时，金属中最活泼的金属优先置换出最不活泼的金属；
③当两种相对活泼的金属与相对弱的金属盐溶液反应时，金属中最活泼的金属优先置换出盐溶液中的金属。
④当酸、碱、盐混合相互反应时，酸与碱的反应优先于酸与盐、碱与盐的反应；
⑤当酸与两种盐混合溶液反应产生气体、沉淀时，产生“气体”优于产生“沉淀”； ⑥当金属、金属氧化物与酸反应时，金属氧化物优先于金属与酸反应；
⑦欲检验某混合物溶液中同时含CO32- 、SO42-和Cl-，应优先检验CO32-，之后检验SO42-，最后检验Cl-。
6．下列图像能正确反映对应变化关系的是（ ）
A．向足量的锌、镁中分别加入等质量、等浓度的稀盐酸
B．向一定量的氢氧化钠溶液中滳加稀硫酸
C．向一定量混有少量盐酸的氯化镁溶液中加入足量氢氧化钠溶液
D．向一定溶质质量分数的不饱和氯化钠溶液中加入氯化钠固体
【答案】C
【解析】
【分析】
【详解】
A、镁的金属活动性比锌活泼，相同时间内产生的氢气，镁大于锌；该反应中稀盐酸的质量一定且少量，镁、锌与盐酸反应产生的气体相同；故图像所示错误。
B、氢氧化钠溶液呈碱性，pH值应大于7，向一定量的氢氧化钠溶液中滴加稀硫酸，pH值应逐渐下降，故图像所示错误。
C、盐酸先和氢氧化钠反应，生成水和氯化钠，没有沉淀产生；盐酸完全反应后，氯化镁和氢氧化钠反应生成氢氧化镁沉淀和氯化钠；故图像所示正确。
D、一定溶质质量分数的不饱和氯化钠溶液的质量分数应大于0，起点错误，加入氯化钠固体后，溶质质量增大至饱和，饱和后溶质质量分数不变，故图像所示错误。
故选：C。
7．下列图像能正确反映其对应变化关系的是
A．一定量的过氧化氢溶液与少量 MnO2 混合制取氧气
B．随温度的升高，CO2 气体在水中的溶解度变化
C．向一定量的氢氧化钠溶液中逐滴加入稀盐酸
D．向等质量的金属镁、铁上分别滴加稀硫酸至过量
【答案】C
【解析】
【分析】
（1）根据过氧化氢分解产生氧气中二氧化锰做催化剂进行分析。
（2）根据气体溶解度随温度升高而减少进行分析。
（3）根据中和反应图像进行分析
（4）根据金属不足酸足量的反应图像进行分析。
【详解】
A、过氧化氢直接滴在二氧化锰上，根据控制过氧化氢的滴加速率，可以得到平稳的氧气气流，而反过来，将二氧化锰直接加到过氧化氢中，可以快速产生大量的氧气。图中两个画反了，不符合题意。
B、气体的溶解度随温度的升高而减小，图示错误，不符合题意。
C、向一定量的氢氧化钠溶液中逐滴加入稀盐酸，氢氧化钠和盐酸反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH＝7，盐酸过量时溶液显酸性，pH小于7，该选项对应关系正确，符合题意。
D、等质量的金属镁和铁与足量的硫酸反应时，最终金属镁产生氢气的质量比铁产生氢气的质量多，且当硫酸不足量时生成氢气质量应相等，图示错误，不符合题意。
故选：C。
8．下面是四个实验绘制的图形，其中实验结果与图形对应不正确．．．的是（ ） A．等质量的镁粉和锌粉与足量的溶质质量分数相同的稀硫酸反应
B．向含有稀盐酸和硫酸铜的溶液中滴加NaOH溶液
C．敞口放置在空气中的浓硫酸
D．向稀盐酸中不断滴加烧碱溶液至过量
【答案】D
【解析】
【分析】
【详解】
A、镁的活动性比锌强，每24份质量的镁生成2份质量的氢气，每65份的锌生成2份质量的氢气，等质量的镁粉和锌粉与足量的溶质质量分数相同的稀硫酸反应，镁比锌反应快，生成的氢气多，故A正确；
B、向含有稀盐酸和硫酸铜的溶液中滴加NaOH溶液，稀盐酸先和氢氧化钠反应生成氯化钠和水，稀盐酸反应完全，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应完全，沉淀的质量不变，故B正确；
C、浓硫酸具有吸水性，敞口放置在空气中的浓硫酸吸收空气中的水，溶液的质量增加，浓硫酸变稀后不具有吸水性，溶液质量不变，故C正确；
D、向稀盐酸中不断滴加烧碱溶液至过量，稀盐酸和氢氧化钠反应生成氯化钠和水，开始pH小于7，反应完全pH等于7，继续滴加氢氧化钠溶液，pH大于7，故D不正确。故选D。
9．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后
备战中考化学 金属与酸反应的图像 综合题附详细答案
一、中考初中化学金属与酸反应的图像
1．向一定量的稀盐酸中，分别加入足量的水、金属铁、氢氧化钙溶液、硝酸银溶液，下列图示正确的是
A． B． C． D．
【答案】D
【解析】
【分析】
铁和稀盐酸反应生成氯化亚铁和氢气，稀盐酸和氢氧化钙反应生成氯化钙和水，稀盐酸和硝酸银反应生成氯化银和硝酸。
【详解】
A、向一定量的稀盐酸中加入足量的水时，酸性减弱，pH升高，但不会变成中性或碱性，pH只会接近7，故A不正确；
B、活泼金属和酸接触就会放出氢气，铁和稀盐酸反应生成氯化亚铁和氢气，起点应该从零开始，故B不正确；
C、一定量的稀盐酸和氢氧化钙反应生成氯化钙和水，随着反应的进行，溶液的质量增加，反应完全后溶液质量不变，故C不正确；
D、稀盐酸和硝酸银反应生成氯化银和硝酸，随着反应的进行，沉淀的质量增加，反应完全，质量不变，故D正确。故选D。
2．下列四个图像中分别表示四个化学兴趣小组活动中的数据及处理情况，其中错误的是
A．图甲：加水稀释氢氧化钠溶液
B．图乙：足量的锌和铁分别加入等质量同浓度的稀硫酸中
C．图丙：加热一定质量的KMnO4
固体
D．图丁：往饱和石灰水加入少量生石灰
【答案】B
【解析】
【分析】
【详解】
A．氢氧化钠溶液呈碱性，pH大于7，加水稀释氢氧化钠溶液，pH不断减小至无限接近于7，故A正确；
B．足量的锌和铁分别加入等质量同浓度的稀硫酸，产生氢气质量相等，故B错误；
C．一定质量的KMnO4固体在加热条件下生成锰酸钾、二氧化锰和氧气，固体质量不断减少，当完全分解时固体质量达到最小值，之后不再变化，故C 正确；
D、往饱和石灰水中加入少量生石灰，生石灰与水反应放热，温度升高，氢氧化钙的溶解度减小，溶质质量分数减小，当完全反应后温度降低到室温时，溶解度不变，饱和溶液的溶质质量分数不变，故D正确。
答案选B。
【点睛】
本题考查物质的性质的图象题，注意起点、拐点与终点的含义。
图像题 金属及酸碱盐反应经典例题经典
图像题 金属及酸碱盐反应经典例题经典
一、化学图像题 金属及酸碱盐反应的图像
1．下列四个图象，分别对应四种操作过程，其中正确的是（ ）
A．向氢氧化钠溶液中加入足量水稀释
B．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体
C．向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液
D．向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁粉
【答案】C
【解析】
【详解】
A、向氢氧化钠溶液中加入足量水稀释，pH值逐渐减小，但不能小于7；故选项错误；
B、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，溶质质量分数逐渐变大，待达到饱和状态时，质量分数不在改变；故选项错误；
C、向氯化铁和盐酸的混合溶液中加入过量氢氧化钠溶液，氢氧化钠先与稀盐酸反应产生氯化钠和水，然后与氯化铁反应产生氢氧化铁沉淀；故选项正确；
D、向两份同体积和相同质量分数的盐酸溶液中分别加入足量的铁粉和镁，产生氢气质量相等，但镁的金属活动性强，反应速率快，图像的斜率大；故选项错误；
故选：C。
2．如图所示的四个图象，能正确反映对应变化关系的是（ ）
A．镁在氧气中燃烧
B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应
C．向二氧化锰中加入过氧化氢溶液
D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液
【答案】C
【解析】
【分析】
【详解】
A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；
B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；
C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；
D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。

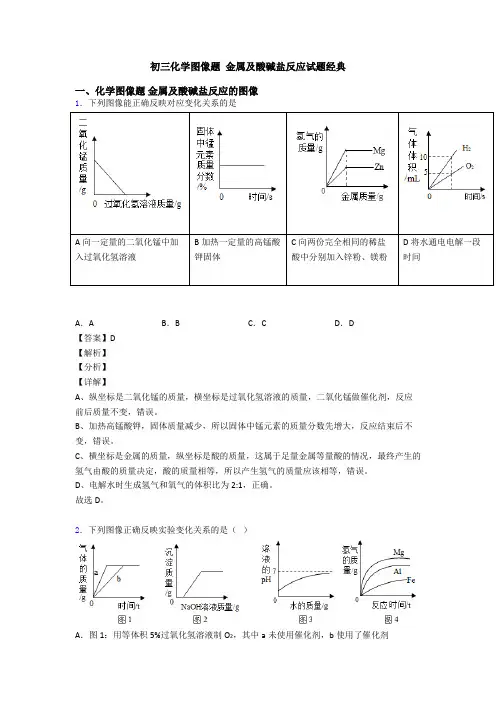

初三化学图像题 金属及酸碱盐反应试题经典
初三化学图像题 金属及酸碱盐反应试题经典
一、化学图像题 金属及酸碱盐反应的图像
1．下列图像能正确反映对应变化关系的是
A向一定量的二氧化锰中加入过氧化氢溶液
B加热一定量的高锰酸钾固体
C向两份完全相同的稀盐酸中分别加入锌粉、镁粉
D将水通电电解一段时间
A．A B．B C．C D．D
【答案】D
【解析】
【分析】
【详解】
A、纵坐标是二氧化锰的质量，横坐标是过氧化氢溶液的质量，二氧化锰做催化剂，反应前后质量不变，错误。
B、加热高锰酸钾，固体质量减少，所以固体中锰元素的质量分数先增大，反应结束后不变，错误。
C、横坐标是金属的质量，纵坐标是酸的质量，这属于足量金属等量酸的情况，最终产生的氢气由酸的质量决定，酸的质量相等，所以产生氢气的质量应该相等，错误。
D、电解水时生成氢气和氧气的体积比为2:1，正确。
故选D。
2．下列图像正确反映实验变化关系的是（ ）
A．图1：用等体积5%过氧化氢溶液制O2，其中a未使用催化剂，b使用了催化剂 B．图2：向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液
C．图3：向氢氧化钠溶液中滴加足量的水
D．图4：将等质量的不同金属分别放到足量的相同稀盐酸中
【答案】B
【解析】
【详解】
A、催化剂能加快过氧化氢分解的速率，可以缩短反应时间，即a的反应时间应长一点，b的反应时间短，选项错误；
B、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与硫酸发生中和反应，然后才与硫酸铜反应生成沉淀氢氧化铜，直至硫酸铜完全反应沉淀的质量不再增加，选项正确；
C、向氢氧化钠溶液中滴加足量的水，溶液的碱性减小，但溶液始终呈碱性，即溶液的pH逐渐接近7，但始终大于7，选项错误；
D、等质量的镁、铝、铁与足量酸反应后生成的氢气的质量由大到小的关系为铝>镁>铁，选项错误，故选B。
【点睛】
等质量的锌、铁、镁、铝与足量酸反应后生成氢气的质量由大到小的顺序为铝>镁>铁>锌。
2020-2021中考化学专题复习分类练习 金属及酸碱盐反应的图像综合解答题含答案(1)
一、中考初中化学金属及酸碱盐反应的图像
1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（ ）
A． B． C． D．
【答案】C
【解析】
【分析】
向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】
A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；
B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；
D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
2．向甲物质中逐滴加入相应的乙溶液至过量．反应过程中产生的气体或沉淀的质量与加入的乙的质量关系，符合图曲线描述的是（ ）
A．甲：铜、锌的混合物乙：稀盐酸
B．甲：硝酸和稀硫酸的混合溶液 乙：氯化钡溶液
C．甲：氢氧化钠和氯化钠的混合溶液 乙：稀盐酸
D．甲：盐酸和氯化铜的混合溶液 乙：氢氧化钠溶液
【答案】D
【解析】
【分析】
【详解】
A、由于锌和稀盐酸反应一开始就会生成大量的气体，故A错误；
B、由于氯化钡和稀硫酸反应会生成难溶于水难溶于酸的沉淀硫酸钡，故B错误；
C、向氯化钠和氢氧化钠的混合溶液加入稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，没有气体或沉淀产生，与曲线所示不一致，故C不正确；
D、向盐酸和氯化铜的混合溶液加入氢氧化钠溶液，由于盐酸的存在，氢氧化钠不能与氯化铜反应生成了氢氧化铜沉淀。氢氧化钠先与盐酸反应生成氯化钠和水，既无气体也无沉淀；待盐酸完全反应后，所加入的氢氧化钠开始与氯化铜反应产生氢氧化铜蓝色沉淀至氯化铜完全反应为止；与曲线所示一致，故D正确。

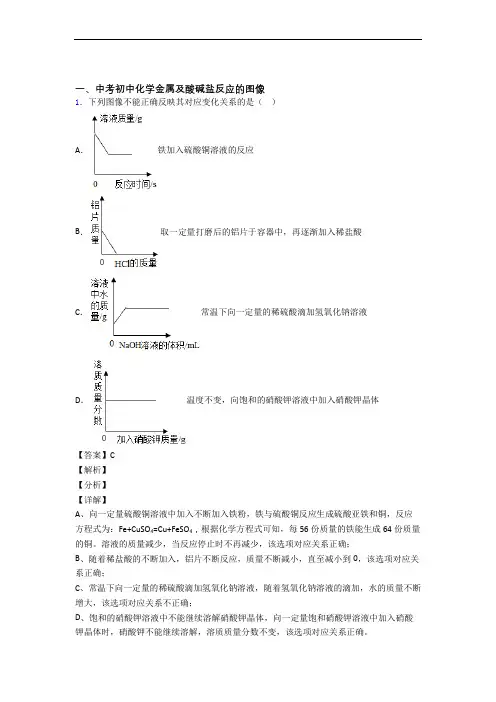

2020-2021中考化学——金属及酸碱盐反应的图像的综合压轴题专题复习附答案
一、中考初中化学金属及酸碱盐反应的图像
1．下列图像不能正确反映其对应变化关系的是（ ）
A．铁加入硫酸铜溶液的反应
B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸
C．常温下向一定量的稀硫酸滴加氢氧化钠溶液
D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体
【答案】C
【解析】
【分析】
【详解】
A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；
B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；
C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；
D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。
故选C。
2．下列图像中有关量的变化趋势与对应叙述关系正确的是
A．向一定质量表面生锈的铁片中滴加盐酸至过量
B．向一定质量的稀硫酸中滴加水
C．向盐酸和氯化铁的混合溶液中滴加氢氧化钠溶液至过量
D．高温煅烧一定质量的石灰石
【答案】A
【解析】
【分析】
【详解】
A、向一定质量表面生锈的铁片中滴加盐酸至过量，盐酸首先与铁锈氧化铁的反应，不会生成气体，铁锈完全反应后，铁与盐酸反应时生成氢气与氯化亚铁，当铁全部反应完，氢气质量不再改变，观察图象，符合变化，故A正确；
B、稀硫酸呈酸性，其pH小于7，加水后酸性减弱，pH逐渐增大，观察图象pH在减小，故B错误；
C、向氯化铁和盐酸的混合溶液中滴加氢氧化钠，氢氧化钠与盐酸反应生成氯化钠和水，氯化铁与氢氧化钠反应生成氢氧化铁沉淀和氯化钠，由于在酸性环境下氢氧化铁不会存在（氢氧化铁会与酸反应生成可溶性的盐），因此需要等盐酸完全反应后才会出现沉淀，观察图象一开始就出现沉淀，不符合反应事实，故C错误；
2020-2021中考化学金属与酸反应的图像(大题培优)附答案
一、中考初中化学金属与酸反应的图像
1．下列图像能正确反映其对应关系的是（ ）
A．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至过量
B．向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉
C．某温度时，向一定量的饱和石灰水中加入过量生石灰，再恢复至原温
D．加热一定质量的高锰酸钾制取氧气
【答案】B
【解析】
【分析】
【详解】
A、氢氧化钠溶液和稀盐酸中有水，因此图象的起点不是零；氢氧化钠溶液和盐酸反应生成氯化钠和水，稀盐酸中也含有水，因此随着反应的发生，水的质量不断增加，反应完后由于稀盐酸中也含有水，水的质量应还是增加，故图象错误；
B、向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉时，由于硫酸质量相等，最终生成氢气质量也相等，且需要的锌比铁多，故图象正确。
C、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故图象错误。
D、反应开始前，固体中锰元素的质量不为零，随着反应生成氧气，固体的质量减少，而锰元素的质量不变，所以固体中锰元素的质量分数变大直到高锰酸钾完全分解，故图象错误。
故选：B。
【点睛】
本题是化学反应中定量关系和图象相结合的题型，题目难度较大。要准确解答此类题，关键要对化学反应知识熟练，并能结合图象的数学意义，综合考虑，可快速解答。图象的意义要抓住三点：①抓图象的起点，②抓图象的终点，③抓图象的变化过程。
2．下列图像能正确反映其对应关系的是()
A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和Fe
B．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸
C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气
D．向盛有稀硫酸的烧杯中不断加水稀释
【答案】B
【解析】
【分析】
【详解】
A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；
人教版初三下册金属和酸反应图像分析及练习题
人教版初三下册金属和酸反应图像分析及练习题 1 / 5 图象题是中考化学必考题型，常出现在单选最后一道题。 解决图象题需关注如下几个方面：①起点；②拐点；③终点；④曲线的变化趋势。
金属与酸反应的图象（以 Mg、Al、Zn、Fe 与稀盐酸反应为例）
技巧一：当其他条件相同时，金属的活动性越强，产生氢气的速度越快；
技巧二：等量金属与足量酸反应（金属耗尽）
技巧二：若等量酸与足量金属反应（酸耗尽），则产生氢气的质量相等。
（1）横坐标是时间，纵坐标是产生氢气的质量
①等量金属与足量酸反应（金属耗尽）
②等量酸与足量金属反应（酸耗尽）
○3横坐标是稀盐酸的质量，纵坐标是产生氢气的质量,等量金属与足量酸反应（金属耗尽）
○4横坐标是金属的质量，纵坐标是产生氢气的质量
等量酸与足量的金属反应（酸耗尽）
改变溶液 pH 图象题
技巧一：加水，只能改变溶液的酸碱度，不能改变溶液的酸碱性，即溶液的
pH
只能无限地接近 7。
技巧二：酸碱互滴图象，重点体会反应过程与图象的关系。
金属和金属盐溶液反应过程中，固体质量或溶液质量的变化
技巧：根据金属相对原子质量或金属化合物相对分子质量来判断，例如
向一定量硫酸铜溶液中逐渐加入铁粉。观察方程式知：每 56 份质量的铁和
160 份质量的硫酸铜反应，就会生成 64 份质量的铜和 152 份质量的硫酸亚铁。人教版初三下册金属和酸反应图像分析及练习题
2 / 5 由此可见，随着铁粉的加入，固体质量是增加的，溶液的质量是减少的。硫酸铜消耗完后，继续加入铁粉，固体质量持续增加，但溶液的质量将不会再改变。
图象如右所示：
向混合溶液中加入某物质
①向盐酸和氯化钙的混合溶液中滴加碳酸钠溶液（横坐标是碳酸钠溶液的质量、纵坐标是沉淀的质量）。提示：碳酸钠先消耗盐酸，待盐酸耗尽后，才与氯化钙反应生成沉淀。
②向稀硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液（横坐标是氢氧化钠溶液的质量、纵坐标是沉淀的质量）。提示：氢氧化钠先消耗硫酸，待硫酸耗尽后，才与硫酸铜反应生成沉淀。
2020-2021中考化学综合题专练∶金属及酸碱盐反应的图像含答案
一、中考初中化学金属及酸碱盐反应的图像
1．下列图像分别与选项中的操作相对应，其中不合理的是
A．向MnO2中加入过氧化氢溶液
B．向一定量硫酸铜溶液中加入铝
C．向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体（不考虑温度变化）
D．向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液
【答案】D
【解析】
【分析】
【详解】
A、过氧化氢在二氧化锰催化作用下生成水和氧气，二氧化锰是催化剂，反应前后质量和化学性质均不变，故A正确；
B、铝和硫酸铜反应生成硫酸铝和铜，反应的关系式为
42432Al+3CuSO=+3CuAlSO54192，54份的铝和硫酸铜反应生成192份的铜，则溶液的质量减少，反应完全，溶液的质量不变，故B正确；
C、向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体，硝酸钾溶解，溶质质量增加，溶质质量分数增大，当溶液达到饱和时，溶液中溶质质量不再增加，溶质质量分数不变，故C正确；
D、向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液，开始就有沉淀生成，反应完全，沉淀的质量不变，故D不正确。
故选D。
2．向一定量的Ba（OH）2溶液中逐滴加入稀H2SO4下列图象中V表示加入稀H2SO4的体积,其中正确的是
A．
B．
C．
D．
【答案】A
【解析】
【分析】
【详解】
A、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故此选项正确；
B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，一开始就有沉淀生成，图象错误，故此选项错误；
C、氢氧化钡显碱性，随着酸量的增加溶液的碱不断减少，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象错误，故此选项错误；
D、氢氧化钡显碱性，随着酸量的增加溶液的碱不断减少，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象错误，故此选项错误。
最新图像题 金属及酸碱盐反应知识点总结和题型总结经典
最新图像题 金属及酸碱盐反应知识点总结和题型总结经典
一、化学图像题 金属及酸碱盐反应的图像
1．下列说法中正确的有()
①单质由一种元素组成，由一种元素组成的纯净物一定是单质
②利用图1实验探究铁生锈的条件时，对比实验ac可证明铁生锈与水有关
③质量相同的金属A、B分别与相同质量、等质量分数的稀硫酸充分反应，生成氢气的质量与时间的关系如图2所示，当反应结束后，金属A和金属B至少有一种有剩余
④4.6g某有机物在氧气中充分燃烧，生成8.8 g二氧化碳和5.4 g水，则该有机物由碳元素和氢元素组成
A．1条 B．2条 C．3条 D．4条
【答案】C
【解析】
【详解】
单质由一种元素组成，由一种元素组成的纯净物一定是单质，①正确；
图1中对比实验ab可证明铁生锈与氧气有关，对比实验ac可证明铁生锈与水有关，②正确；
根据反应的图像可知，A、B两种金属与相同质量、等质量分数的稀硫酸充分反应，最终生成氢气的质量相等，可能是酸不足，两种金属均剩余，也可能是其中一种金属恰好完全反应，另一种金属剩余，③正确；
4.6 g某有机物在氧气中充分燃烧，生成8.8g二氧化碳和5.4 g水，计算出二氧化碳中碳元素的质量为8.8g×1214×100%=2.4g ，水中氢元素的质量为5.4g×218×100%=0.6g ，由于反应前后元素的质量不变，二氧化碳中碳元素的质量即为有机物中碳元素的质量，水中氢元素的质量即为有机物中氢元素的质量，即MC+MH=3g<4.6g ，因此，该有机物中还含有氧元素，④不正确。
故选：C。
2．下列各图象不能正确反映各对应变化的是（ ） A．向一定量的氢氧化钠溶液中滴加稀盐酸
B．一定量的石灰石与足量的稀盐酸反应
C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液
D．相等质量的镁和铁分别与足量的10%稀硫酸反应
【答案】D
【解析】
试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D
2020-2021中考化学综合题专题复习【金属及酸碱盐反应的图像】专题解析附答案
一、中考初中化学金属及酸碱盐反应的图像
1．下列图像不能正确反映其对应变化关系的是（ ）
A．铁加入硫酸铜溶液的反应
B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸
C．常温下向一定量的稀硫酸滴加氢氧化钠溶液
D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体
【答案】C
【解析】
【分析】
【详解】
A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；
B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；
C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；
D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。
故选C。
2．下列图像中有关量的变化趋势与对应叙述关系正确的是
A．向一定质量表面生锈的铁片中滴加盐酸至过量
B．向一定质量的稀硫酸中滴加水
C．向盐酸和氯化铁的混合溶液中滴加氢氧化钠溶液至过量
D．高温煅烧一定质量的石灰石
【答案】A
【解析】
【分析】
【详解】
A、向一定质量表面生锈的铁片中滴加盐酸至过量，盐酸首先与铁锈氧化铁的反应，不会生成气体，铁锈完全反应后，铁与盐酸反应时生成氢气与氯化亚铁，当铁全部反应完，氢气质量不再改变，观察图象，符合变化，故A正确；
B、稀硫酸呈酸性，其pH小于7，加水后酸性减弱，pH逐渐增大，观察图象pH在减小，故B错误；
C、向氯化铁和盐酸的混合溶液中滴加氢氧化钠，氢氧化钠与盐酸反应生成氯化钠和水，氯化铁与氢氧化钠反应生成氢氧化铁沉淀和氯化钠，由于在酸性环境下氢氧化铁不会存在（氢氧化铁会与酸反应生成可溶性的盐），因此需要等盐酸完全反应后才会出现沉淀，观察图象一开始就出现沉淀，不符合反应事实，故C错误；
