随机振动试验台方法产品概述:
系统广泛适用于国防、通迅、电子、汽车、摩托车、家电等行业。
根据需要，可为用户提供适应各类环境的综合试验装置。
该类型设备适用于发现早期故障，模拟实际工况考核和结构强度试验，本系列产品应用范围广泛、适用面宽、试验效果显著、可靠。
今天环仪小编来给大家讲讲随机振动试验台测试步骤：
（1-4项试验方向：3面向下，时间：60分钟）
1将包装件的3面向下放置在振动台面的中心位置上。
2.将动态载荷振动试验要求中计算得到的包装件高度方向的动态载荷(TL-Hi)放置在试验样
品顶部
3.使用堆码护栏来保证正确的振动方向，并且不能限制试验样品和顶部载荷在垂直方向的
运动。
4.启动振动台，按照动态载荷振动试验要求的公路拖车频谱进行随机振动试验
5振动60分钟后停止试验，卸载样品顶部载荷。
6检查包装件的外观破损情况，但是不能改变当前包装和产品的状态
关键词：随机振动试验台、振动试验台、动态载荷振动试验机
东莞市环仪仪器随机振动试验台参考文献。
振动台试验(终极版)
良好的工作状态。
试样准备
根据试验要求准备试样 ，确保试样的尺寸、质
量等参数符合标准。
环境设置
确保试验环境满足要求 ，如温度、湿度等。
安全措施
确保试验过程中人员和 设备的安全，如设置防 护装置、警示标识等。
试验过程
参数设置
根据试验要求，设置振动台的 振幅、频率、加速度等参数。
数值模拟技术
通过将振动台试验与数值模拟技术相结合，实现试样的优化设计和性 能预测，缩短产品研发周期。
THANKS
感谢观看
振动台试验的应用
01
02
Hale Waihona Puke 030405振动台试验广泛应用于 航空航天、汽车、电子 、通讯、建筑等领域， 用于检验产品或结构的 抗振性能、疲劳寿命等 。
在航空航天领域，振动 台试验用于检验飞行器 在起飞、降落和飞行过 程中可能遇到的振动环 境，以确保飞行器的安 全性和可靠性。
在汽车领域，振动台试 验用于检验汽车在行驶 过程中可能遇到的颠簸 、振动等环境，以提高 汽车的安全性和舒适性 。
结果评估
根据数据处理结果，评估试样的性能，如强 度、疲劳寿命等。
结果应用
将试验结果应用于实际工程中，为设计和优 化提供依据。
03
CATALOGUE
振动台试验的参数设置
频率设置
频率范围
扫描速度
根据试验需求，选择合适的振动频率 范围，通常为5-2000Hz。
设定频率变化的快慢，以适应不同试 验需求。
数据记录
在试验过程中，实时记录各项 数据，如时间、振幅、加速度 等。
异常处理
如遇异常情况，应立即停止试 验，检查并排除故障后重新开 始。

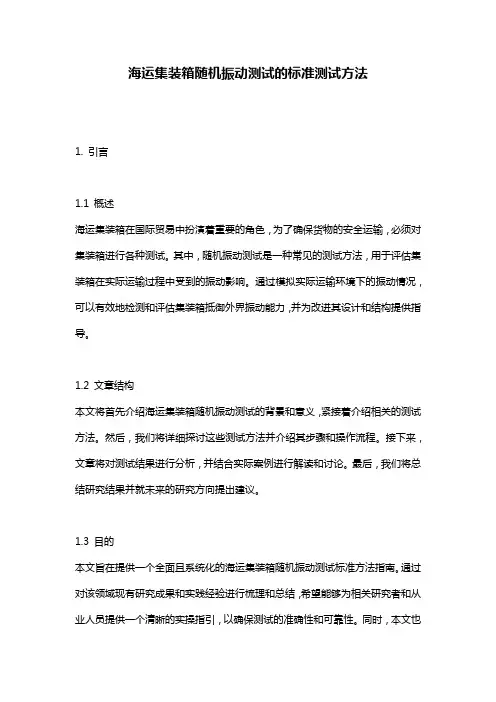

海运集装箱随机振动测试的标准测试方法
海运集装箱随机振动测试的标准测试方法1. 引言1.1 概述海运集装箱在国际贸易中扮演着重要的角色，为了确保货物的安全运输，必须对集装箱进行各种测试。
其中，随机振动测试是一种常见的测试方法，用于评估集装箱在实际运输过程中受到的振动影响。
通过模拟实际运输环境下的振动情况，可以有效地检测和评估集装箱抵御外界振动能力，并为改进其设计和结构提供指导。
1.2 文章结构本文将首先介绍海运集装箱随机振动测试的背景和意义，紧接着介绍相关的测试方法。
然后，我们将详细探讨这些测试方法并介绍其步骤和操作流程。
接下来，文章将对测试结果进行分析，并结合实际案例进行解读和讨论。
最后，我们将总结研究结果并就未来的研究方向提出建议。
1.3 目的本文旨在提供一个全面且系统化的海运集装箱随机振动测试标准方法指南。
通过对该领域现有研究成果和实践经验进行梳理和总结，希望能够为相关研究者和从业人员提供一个清晰的实操指引，以确保测试的准确性和可靠性。
同时，本文也旨在促进相关领域的研究与探索，推动集装箱设计和制造工艺的不断完善。
2. 正文在海运中，集装箱是一种常见且重要的货物运输工具。
然而，由于海上波浪、震动和其他外部力的影响，集装箱在运输过程中可能会受到很大的振动。
这些振动可能对货物造成损坏或破坏，因此必须对集装箱的随机振动特性进行测试和评估。
为了确保货物在运输过程中的安全性和完整性，制定了许多标准测试方法来评估集装箱的随机振动特性。
这些测试方法旨在模拟实际海上运输条件下的振动情况，并提供可靠的数据用于设计更加合适的包装方案或选择适当的运输方式。
其中一种常用的测试方法是使用专门设计的振动台进行集装箱随机振动测试。
该振动台可以通过模拟不同波浪频率和幅值以及运输船只产生的震动来评估集装箱在各种条件下的振动响应。
在这种测试中，集装箱被安放在振动台上，并通过控制仪器记录和分析其受到的振动情况。
此外，还有其他一些常用的测试方法用于评估集装箱随机振动特性。
振动试验机随机振动试验的操作方法
振动试验机随机振动试验的操作方法做振动试验的好处1、设计时，可分析破坏点、易不良点2、质量时，可分析每一批产品所产生的不同点和不良点3、生产时，可完全一边振动一边测量，使产品不良率早发现。
4、耐久测量，让产品耐久使用、使不耐久的组件提早改进，公司品牌口碑即会更好。
振动试验机的操作方法：1、试验前后的准备工作见“操作方法一”。
2、将滤波器转换开关选至适当的频率范围。
3、运行RANVIB.EXE,出现主窗口。
4、新试验项目可以单击“参数设置”，选“宽带随机”,“宽带加窄带”或“宽带加正弦”。
如果选择“宽带随机”，将会出现下列参数：本系统对宽带谱线数的设置更灵活, 原理上可以在100--800内任意设置。
虽然缺省值为400线，您也可以根据最低和最高试验频率进行设置, 使频率分辨率为整数, 最低频率也最好为频率分辩率的整数倍，如最低频率10Hz,最高频率500Hz,可设谱线数为250,则频率分辩率为2.00Hz。
由于试验均衡速度与频率分辩率成反比，所以低频和试验时间很短的试验，比如不到1分钟，宜选较小的谱线数，否则试验均衡速度将会太慢。
真/伪随机，通常选真随机。
但在时间很短的试验中，可选伪随机，以加快均衡速度。
削波系数小，可避免过大的加速度峰值, 保护振动台, 但会引起附加噪声。
在进行系统动态范围测试时, 应选用较大值。
显示的非零初始值为缺省值。
其它各参数设置的意义比较明显，不多解释。
上述问题回答完, 系统会对上述数据进行越界检测, 如有错误将报警并自动跳到该数据位置, 便于您及时修改。
按“下一步”，开始其它参数设置。
设置振级-时间表，推荐用3dB增量。
宽带谱设置,每段输入三个数: 下一频率,谱1,谱2, 谱2=0 表示谱1 为斜率(dB/oct)。
如果选“宽带加窄带”，则要输入窄带谱段数，每段输入三个数:频率1,频率2,谱(g^2/Hz)。
如果选“宽带加正弦”，则要输入正弦谱段数，每段输入两个数：频率，加速度。

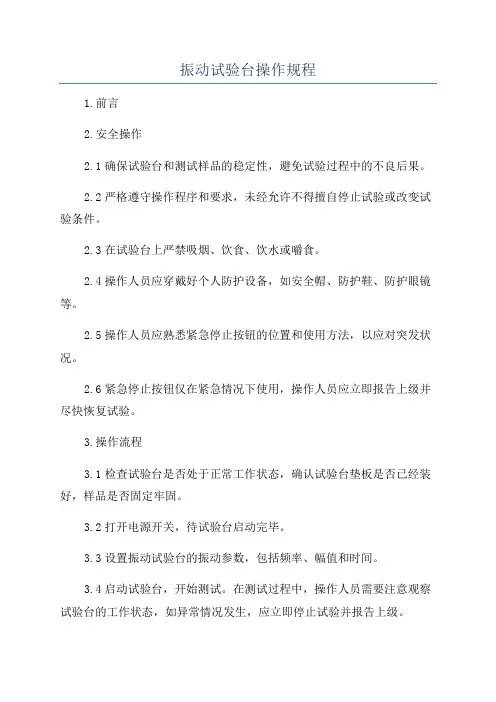

振动试验台操作规程
振动试验台操作规程1.前言2.安全操作2.1确保试验台和测试样品的稳定性，避免试验过程中的不良后果。
2.2严格遵守操作程序和要求，未经允许不得擅自停止试验或改变试验条件。
2.3在试验台上严禁吸烟、饮食、饮水或嚼食。
2.4操作人员应穿戴好个人防护设备，如安全帽、防护鞋、防护眼镜等。
2.5操作人员应熟悉紧急停止按钮的位置和使用方法，以应对突发状况。
2.6紧急停止按钮仅在紧急情况下使用，操作人员应立即报告上级并尽快恢复试验。
3.操作流程3.1检查试验台是否处于正常工作状态，确认试验台垫板是否已经装好，样品是否固定牢固。
3.2打开电源开关，待试验台启动完毕。
3.3设置振动试验台的振动参数，包括频率、幅值和时间。
3.4启动试验台，开始测试。
在测试过程中，操作人员需要注意观察试验台的工作状态，如异常情况发生，应立即停止试验并报告上级。
3.5在试验结束后，关闭试验台，清理试验现场，归档相关测试数据和文件。
4.仪器设备的操作4.1确保仪器设备的正常工作状态，避免试验因设备故障而受阻。
4.2熟悉仪器设备操作方法，遵循操作流程和要求。
4.3仪器设备的校准和维护工作应按照相关规定进行，未经授权人员禁止私自拆卸或修改设备。
5.样品的固定5.1在进行振动试验之前，应先将样品妥善固定在试验台上。
固定方法应根据样品的大小、形状和重量来决定。
5.2固定样品时要确保其与试验台之间的刚性连接，以防止在振动过程中松动或脱落。
6.数据记录和报告6.1在试验过程中，按要求定期记录振动参数、工作状态等相关数据。
6.2试验结束后，按规定整理和归档测试数据和文件。
6.3编写试验报告，包括试验目的、方法、结果和结论等内容，并将其交付给相关人员审核和存档。
7.事故处理7.1在试验过程中，如发生设备故障、样品脱落或其他突发情况，应立即停止试验并报告上级。
7.2在事故处理之后，应及时进行设备维护、样品更换等操作，确保试验能够正常进行。
7.3对事故进行详细记录，包括发生时间、原因、处理过程和处理结果等，并报告给相关部门。

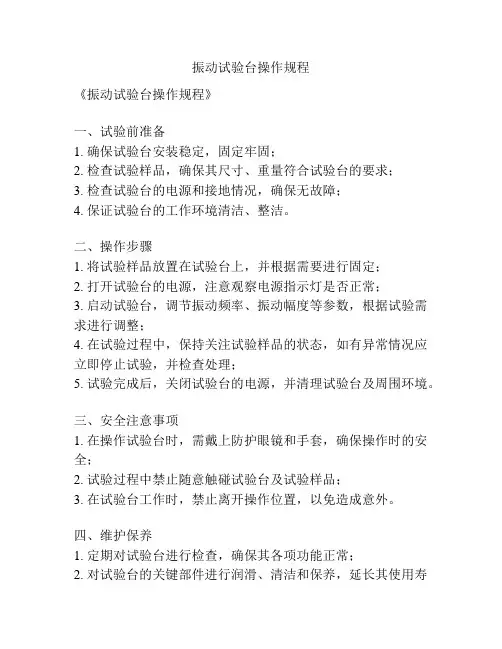

振动试验台操作规程
振动试验台操作规程
《振动试验台操作规程》
一、试验前准备
1. 确保试验台安装稳定，固定牢固；
2. 检查试验样品，确保其尺寸、重量符合试验台的要求；
3. 检查试验台的电源和接地情况，确保无故障；
4. 保证试验台的工作环境清洁、整洁。
二、操作步骤
1. 将试验样品放置在试验台上，并根据需要进行固定；
2. 打开试验台的电源，注意观察电源指示灯是否正常；
3. 启动试验台，调节振动频率、振动幅度等参数，根据试验需求进行调整；
4. 在试验过程中，保持关注试验样品的状态，如有异常情况应立即停止试验，并检查处理；
5. 试验完成后，关闭试验台的电源，并清理试验台及周围环境。
三、安全注意事项
1. 在操作试验台时，需戴上防护眼镜和手套，确保操作时的安全；
2. 试验过程中禁止随意触碰试验台及试验样品；
3. 在试验台工作时，禁止离开操作位置，以免造成意外。
四、维护保养
1. 定期对试验台进行检查，确保其各项功能正常；
2. 对试验台的关键部件进行润滑、清洁和保养，延长其使用寿
命；
3. 对试验台进行定期维护保养，确保其安全可靠的使用。
通过遵守《振动试验台操作规程》，可以保证试验台的正常运行，并且确保操作人员的安全。
在试验过程中，需要严格按照规程操作，确保试验样品得到准确的振动数据，同时也可以延长试验台的使用寿命。
振动试验台操作规程
振动试验台操作规程振动试验台是一种用于模拟真实工作环境中发生的振动情况的试验设备，它广泛应用于电子、航空航天、汽车、建筑工程等领域。
为了确保试验结果准确可靠，对振动试验台的操作规程和操作要求必须严格执行。
以下是振动试验台的操作规程，详述了试验台的操作流程和注意事项。
一、试验台准备1.确认试验台所需电源、气源是否正常供应，并检查试验台的外部电源和气源接头是否连接稳固。
2.检查试验台的工作面是否干净，如果有杂物应清除干净。
3.检查试验台的固定装置是否牢固，确保试验台在振动过程中不会移动或倾斜。
4.若试验台需要连接外部设备，如传感器、控制设备等，需检查连接线路是否正确连接。
二、试验项目设置1.根据试验要求，将试验规范或测试标准的相关参数输入到试验台的控制面板上。
2.设置试验台的振动频率、振幅、加速度等参数，并确保设置正确。
3.如需要进行多轴振动试验，需按照试验要求设置相应的振动方式和工作状态。
三、试验样品安装1.根据试验要求，将待测样品安装在试验台的工作面上，并使用固定装置将其固定牢固。
2.根据试验要求，安装相应的传感器，如加速度传感器、位移传感器等，并将传感器的接线连接到控制设备。
3.确保试验样品和传感器的安装正确，且连接稳固。
四、试验台启动1.确认试验前的各项准备工作已经完成，并确保周围环境安全。
2.按照试验台的启动步骤，将试验台的电源开关和气源开关打开。
3.按照试验台的启动步骤，启动试验台的控制系统，确保系统正常运行。
4.对试验台进行预热，一般需要持续一段时间，确保试验台的各项参数稳定。
5.根据试验要求，调整试验台的振动参数，确保试验台能够按照要求进行振动。
五、试验过程监控1.在试验过程中，通过控制系统的监控界面，确保试验台的各项参数保持稳定，并根据需要进行调整。
2.定期检查试验样品和传感器的工作状态，如有异常情况，应立即停止试验并进行处理。
3.注意观察试验台的工作状态，如有异常声音或振动，应停止试验并检查故障。
震动台操作规程
震动台操作规程操作规程：震动台操作规程一、引言震动台是一种用于摹拟地震动的设备，广泛应用于地震工程、结构抗震研究等领域。
本操作规程旨在规范震动台的操作流程，确保设备的安全运行和测试的准确性。
二、设备准备1. 确保震动台设备处于正常工作状态，检查设备的电源、控制系统、机械部件等是否完好无损。
2. 检查震动台设备的固定装置，确保设备坚固稳定。
3. 检查震动台设备的传感器、仪表等是否正常工作，如有异常应及时修复或者更换。
三、试验前准备1. 根据试验要求，选择合适的试验样品，并进行必要的准备工作，如安装传感器、测量仪器等。
2. 设置震动台的工作参数，包括振动频率、振幅、时间等，确保符合试验要求。
3. 根据试验要求，设置数据采集系统，确保能够准确记录试验数据。
四、试验操作1. 将试验样品放置在震动台上，并进行固定，确保样品在试验过程中不会挪移或者倾斜。
2. 打开震动台设备的电源，启动控制系统，确保设备处于就绪状态。
3. 按照设定的工作参数，启动震动台设备进行试验，记录试验过程中的数据变化。
4. 在试验过程中，密切观察试验样品的状态，如有异常情况应及时住手试验并进行处理。
5. 试验结束后，住手震动台设备的运行，关闭电源，确保设备处于安全状态。
6. 对试验数据进行分析和处理，得出相应的结论和结果。
五、设备维护1. 每次试验结束后，对震动台设备进行必要的清洁工作，确保设备表面干净整洁。
2. 定期对设备进行维护保养，包括润滑机械部件、检查电气连接等，确保设备的正常运行。
3. 如发现设备存在故障或者异常情况，应及时修复或者更换相关零部件，确保设备的安全性和可靠性。
六、安全注意事项1. 操作人员在操作震动台设备时，应穿戴好相应的防护装备，确保人身安全。
2. 操作人员应熟悉设备的操作流程和紧急停机装置的使用方法，确保能够在紧急情况下及时住手设备运行。
3. 操作人员应严格按照操作规程进行操作，不得擅自改变设备的工作参数或者试验过程。
振动试验台操作规范
振动试验台操作规范1.操作前的准备工作在进行振动试验之前，操作人员需要仔细阅读试验台的使用说明书，并对试验台进行检查和维护。
检查试验台的电源供应是否正常，各部件、传感器是否完好，并进行必要的校准。
确保试验台的可用性和安全性。
2.样品固定将待测试的样品固定在试验台的工作台上，确保其与试验台保持良好的接触，并采取合适的固定方式，以避免在振动过程中发生样品脱落或损坏。
3.振动参数设定根据待测试样品的要求和相关标准，合理设定振动试验的参数。
包括振动频率、振动幅度、加速度等。
在设定参数时，应根据样品的特性、尺寸、重量等因素进行合理选择，并确保参数设定的准确性和一致性。
4.振动试验过程在进行振动试验时，操作人员应严格按照设定的参数执行实验。
启动试验台后，应观察试验台运行是否正常，并监测振动参数的实时变化。
如有异常情况出现，应及时停止试验，并进行检查和修复。
5.数据采集与记录在振动试验过程中，应设置合适的传感器对样品进行振动参数的实时监测。
操作人员需要确保传感器的正确安装和校准，并及时记录实验数据。
包括振动参数、试验时间、振动曲线等。
同时，操作人员还需记录样品的相关信息，如型号、批次、测试环境等。
6.试验结束处理振动试验结束后，操作人员需要停止试验台的运行，并将样品从试验台上取下。
对样品进行外观检查，观察是否有损坏或松动的情况。
如发现异常，应及时记录并报告相关人员。
7.清洁与维护通过遵守以上操作规范，可以确保振动试验台的正常运行和试验结果的可信度。
同时，操作人员还应具备一定的振动试验知识和技能，能够根据具体的测试需求进行合理的参数设定和实验操作，确保振动试验的准确性和可重复性。
随机振动试验
随机振动试验1. 引言随机振动试验是一种常用的工程试验方法，用于模拟结构在实际工作过程中受到的随机振动环境，以评估结构设计的可靠性和耐久性。
这种试验方法广泛应用于航空航天、汽车、船舶、建筑等领域。
2. 试验目的本文档旨在介绍随机振动试验的基本原理、试验方法和数据分析方法，以及在工程实践中的应用。
3. 随机振动的特点随机振动是一种非周期性的振动，其频率、幅值和相位都是随机变化的。
与周期性振动相比，随机振动更接近于结构在实际工作中受到的振动环境，因此更能反映结构的实际工作状态。
4. 随机振动试验系统4.1 试验设备随机振动试验主要依靠振动台来实现。
振动台是一种能够产生多维度随机振动的设备，通常包括振动器、控制系统和测量系统等。
4.2 试验参数在进行随机振动试验前，需要确定一系列试验参数，包括振动频率范围、振动幅值、振动时长等。
这些参数的选择应根据被试验结构的特点和实际工作环境来确定。
5. 随机振动试验方法5.1 试验前的准备在进行随机振动试验前，需要对试验设备进行校准和调试，确保其正常工作。
同时，还需要对被试验结构进行检查，保证其能够承受试验中的振动载荷。
5.2 试验过程随机振动试验的过程主要包括以下几个步骤：1.将被试验结构固定在振动台上。
2.设置试验参数，包括振动频率范围、振动幅值等。
3.启动振动台，开始试验。
4.实时监测被试验结构的振动响应，记录试验数据。
5.根据试验结果进行数据分析和评估。
5.3 试验后的处理试验结束后，需要对试验数据进行处理和分析。
常用的数据处理方法包括时域分析、频域分析和统计分析等。
通过对试验数据的分析，可以得到被试验结构在随机振动环境下的响应特性，以评估其可靠性和耐久性。
6. 工程应用随机振动试验在工程实践中具有广泛的应用价值。
通过随机振动试验，可以评估结构在实际工作环境下的振动响应，优化结构设计，提高结构的可靠性和耐久性。
随机振动试验在以下领域中应用较为广泛：•航空航天：用于评估航空航天器件的耐振性能。
振动试验台使用方法
振动试验台如何使用？使用时有哪些方面是需要注意的？重庆海达汽车检测仪器技术工程师教大家振动试验台的使用方法：一、振动试验台操作步骤1、将试品固定在工作台上，做垂直振动时，选择垂直振动的工作台；做水平振动时，则选择水平振动的工作台；2 、将控制箱面板上的电源开关按向开，即I 的位置，开机后控制面板上POWER灯亮，显示窗为U00.0，PROG为菜单键，ENTER短按为位移键，长按为确认键，▲和▼数值加减键修改所需设定的参数；3、调节计时器设置测试时间（如05M30为5分钟30秒，02H00为2小时）；4、波形选择：将开关拨至;全波，做半波时则选择“半波”；5、振动方向选择：做垂直振动时，选择”垂直“做水平振动时，则选择“水平”；6、幅度调节：将幅度调节按钮逆时针调到底；7、设定好所需要的试验功能后，按RUN运行，然后可慢慢调节测试所需要的幅度，当测试时间到达设定时间后，振动台会自动停止，此时按STOP按键关闭（STOP按键对应的红灯点亮），记录测试数据，再将电源开关按向关，即O 的位置，取下测试品，测试完成。
二、振动试验台操作注意事项1、非专业人员请勿操作本设备；2、固定测试物品时必须关闭控制箱的电源，再将测试物品放置于工作台上并固定；3、试验进行中要随时观察振动台与试品有无异常，做好防范；4、控制面板上的幅度调节按钮，开机前切忌一次性调到过大，要置为最小和中间之内，否则可能会产生强烈振动或不正常工作；5、不能在机器运行过程中直接切断电源。
如果还不会安装振动试验台，请按本方法安装：1、振动试验台安装场地一定要平稳，因为做振动试验，所以设备开始工作的时候振动会很强烈，地面不平整会影响振动试验的精确度，不平稳的工作环境还容易产生噪声、损坏设备2、接着把振动台体的输入线接到控制箱的输出孔里（垂直输入孔接15厘米的台面，水平输入孔接25厘米台面）3、台面放置好后接上电源220V/50HZ。
接着开始第二个步骤设定振动方式的参数。
