快速计算电缆电压降
电缆电压降计算方法
一、先估算负荷电流1．用途这是根据用电设备的功率〔千瓦或千伏安〕算出电流〔安〕的口诀。
电流的大小直接与功率有关，也与电压、相别、力率〔又称功率因数〕等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时〔力率0.8左右〕,电动机每千瓦的电流约为2安.即将〞千瓦数加一倍〞(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】5.5千瓦电动机按“电力加倍〞算得电流为11安。
【例2】40千瓦水泵电动机按“电力加倍〞算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
即将“千瓦数加一半〞〔乘1.5〕就是电流，安。
【例1】3千瓦电加热器按“电热加半〞算得电流为4.5安。
【例2】15千瓦电阻炉按“电热加半〞算得电流为23安。
这句口诀不专指电热，对于照明也适用。
虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可这样计算。
此外，以千伏安为单位的电器〔如变压器或整流器〕和以千乏为单位的移相电容器〔提高力率用〕也都适用。
即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。
【例1】12千瓦的三相〔平衡时〕照明干线按“电热加半〞算得电流为18安。
【例2】30千伏安的整流器按“电热加半〞算得电流为45安〔指380伏三相交流侧〕。
【例3】320千伏安的配电变压器按“电热加半〞算得电流为480安〔指380/220伏低压侧〕。
施工项目临时电缆电压降计算简单公式
施工项目临时电缆电压降计算简单公式
施工项目临时电缆电压降计算简单公式是一种用于估算临时电缆电压降的方法。
在施工项目中，电缆的电压降是一个重要的指标，它用于评估电缆线路的电能损失情况。
这个简单的公式可以帮助工程师快速计算施工过程中临时电缆的电压降，以便
在需要时采取适当的补偿措施。
公式如下：
电压降 = I × L × R ÷ 1000
其中，I代表电流（单位为安培），L代表电缆长度（单位为米），R代表电缆电阻（单位为欧姆）。
公式中的1000是用于将结果转换为伏特（单位为V）的因子。
请注意，这个公式只是一个简化的近似计算方法，结果会有一定的误差。
在实
际工程中，还需考虑诸如电缆电阻随温度变化而改变等因素。
因此，在具体项目中，建议结合更为精确的计算方法，并根据实际情况进行评估和调整。
总结而言，施工项目临时电缆电压降计算简单公式为电压降 = I × L × R ÷ 1000，它可以作为一个快速估算工具，帮助工程师评估临时电缆线路的电能损失情况。
但请注意，在实际应用中需要结合更为精确的计算方法，并根据具体情况进行调整。
电缆电压降计算简单公式
电缆电压降计算简单公式
1.电缆电压降的概念
2.电缆电压降的主要影响因素
-电缆长度：电缆长度越长，电压降越大。
-电流负载：电流负载越大，电压降越大。
-电缆电阻：电缆电阻越大，电压降越大。
-电缆电导：电缆电导越高，电压降越小。
3.电缆电压降计算的简单公式
为了简化电缆电压降的计算过程，可以使用下述两个简单的公式。
-电缆电压降的百分比公式：
电压降百分比=(电流负载×电缆长度×电缆电阻)/(初始电压×100) -电缆电压降的伏特公式：
电压降伏特=电流负载×电缆长度×电缆电阻
其中，初始电压指的是输电线路的起始电压。
4.电缆电压降计算的实例
为了更好地理解电缆电压降的计算过程，下面举个简单的例子。
假设有一条长度为1000米的电缆，电阻为0.1欧姆，电流负载为10安培，初始电压为100伏特。
首先，使用电压降的百分比公式计算电压降的百分比：
电压降百分比=(10×1000×0.1)/(100×100)=1%
然后，使用电压降的伏特公式计算电压降的伏特：
电压降伏特=10×1000×0.1=100伏特
通过这个简单的例子，我们可以得到电缆电压降的百分比和伏特值，以便在实际应用中进行参考和分析。
总结：
电缆电压降计算是电力系统设计和运行中的重要部分，可以使用简单的公式进行估算。
计算公式中包括电缆长度、电流负载、电缆电阻和初始电压等因素。
熟练掌握电缆电压降的计算方法，对于确保电力系统的稳定性和安全性非常重要。
如何计算电缆压降
如何计算电缆压降电缆压降是指电力系统中电缆输电过程中电压的降低程度。
电缆压降的计算对于电力系统的设计和运行非常重要，因为过大的电缆压降可能导致电压过低，影响电力设备的正常运行。
下面将介绍电缆压降的计算方法。
1.电缆电阻计算电缆电阻是导体电阻造成的电能损耗，是电缆压降的主要因素之一、电缆电阻的计算公式为：R=ρ*(L/A)其中，R为电缆电阻，ρ为电缆材料的电阻率，L为电缆的长度，A为电缆的横截面积。
电缆的电阻率可以通过电缆材料的特性数据表得到。
电缆的长度和横截面积可以通过电缆的安装情况和规格确定。
2.电缆电抗计算电缆电抗是电缆输电过程中感性和容性电能的耗散。
电缆电抗的计算主要涉及感性电抗和容性电抗。
-感性电抗的计算：感性电抗是由电缆自身所产生的，它的大小取决于电缆的长度和频率。
感性电抗的计算公式为：XL=2πfL其中，XL为感性电抗，f为电力系统的频率，L为电缆的长度。
-容性电抗的计算：容性电抗是由电缆绝缘材料所产生的，它的大小取决于电缆的长度和电缆绝缘材料的介电常数。
容性电抗的计算公式为：XC=1/(2πfC)其中，XC为容性电抗，f为电力系统的频率，C为电缆绝缘材料的电容。
3.电缆电压降计算电缆电压降是由电缆的电阻和电抗引起的，它可以通过欧姆定律和压降公式来计算。
-欧姆定律：欧姆定律用于计算电力系统中电流、电压和电阻之间的关系。
欧姆定律的公式为：U=I*R其中，U为电压，I为电流，R为电阻。
-压降公式：压降公式用于计算电力系统中电缆的电压降。
压降公式的公式为：ΔV = I * (R * cosφ + X * sinφ)其中，ΔV为电缆的电压降，I为电流，R为电缆电阻，X为电缆电抗，φ为电缆的功角。
-功角计算：功角是电缆电压降的一个参数，它取决于电缆的电阻和电抗的相对大小。
功角的计算公式为：φ = arctan(X/R)其中，φ为功角，arctan为反正切函数。
通过以上三个步骤的计算，我们可以得到电缆的电压降。
电缆压降计算方法
电缆压降计算方法
计算方法一：
△u%=I*R
I=P/(1.732*U*COSθ) R=ρ*L/S
P：功率, U：电压, COSθ：功率因数, ρ：导体电阻率, 铜芯电缆用0.018 S：电缆的标称截面, L：线路长度
单相时允许电压降：Vd=220V x 5%=11V
三相时允许电压降：Vd=380V x 5%=19V
计算方法二：
△u%=P*L(R+XtgΦ)/10Un²（3版手册）
P：功率L：供电距离R、X三相线路单位长度电阻、电抗Q(无功)=P*tgΦ
计算方法三：
△u%=P/(SQRT(3)/U/ COSθ)* 电压损失*L
查表（建筑电气常用数据15页）：电压损失（%/（A•km））
计算方法四：
△U%=∑PL/CS （3版手册）
P：有功负荷KW；S：线芯标称截面，mm⒉，L：线路长度，m；C：功率因数为1的时候的计算系数，三相四线铜为75，单相为12.56
计算方法五：
△U%=K*I*L*V0
K：三相四线制K=根号下3，单相K=1；I：工作电流或计算电流（A）
L：线路长度；V0：表内电压（V/A•m）。
电缆电压压降计算

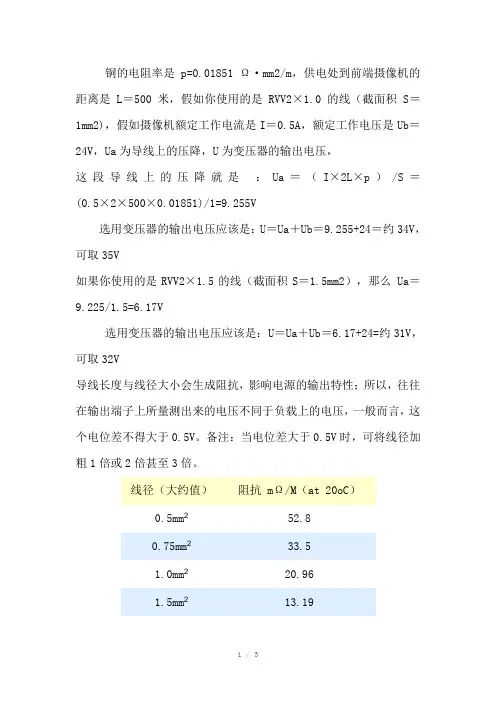

铜的电阻率是p=0.01851 Ω·mm2/m，供电处到前端摄像机的距离是L＝500米，假如你使用的是RVV2×1.0的线（截面积S＝1mm2)，假如摄像机额定工作电流是I＝0.5A，额定工作电压是Ub＝24V，Ua为导线上的压降，U为变压器的输出电压，
这段导线上的压降就是：Ua＝（I×2L×p）/S＝(0.5×2×500×0.01851)/1=9.255V
选用变压器的输出电压应该是：U＝Ua＋Ub＝9.255+24＝约34V，可取35V
如果你使用的是RVV2×1.5的线（截面积S＝1.5mm2），那么 Ua＝9.225/1.5=6.17V
选用变压器的输出电压应该是：U＝Ua＋Ub＝6.17+24=约31V，可取32V
导线长度与线径大小会生成阻抗，影响电源的输出特性；所以，往往在输出端子上所量测出来的电压不同于负载上的电压，一般而言，这个电位差不得大于0.5V。
备注：当电位差大于0.5V时，可将线径加粗1倍或2倍甚至3倍。
友情提示：方案范本是经验性极强的领域，本范文无法思考和涵盖全面，供参考!最好找专业人士起草或审核后使用。
电缆电压降计算方法
电缆电压降计算方法电缆的电压降是指电缆输电过程中，电压由电源端降低到负载端的现象。
电压降的大小直接影响到电缆传输电能的效率和稳定性，因此需要准确计算电缆的电压降。
1.线性负载法：线性负载法是最简单的计算电缆电压降的方法。
假设电缆负载是均匀分布的，电流大小是常数。
可以根据电缆的电阻大小和电流大小直接计算电压降。
计算公式如下：ΔU=I×R其中，ΔU为电缆的电压降，I为电流大小，R为电缆的电阻。
2.调和分布法：调和分布法是一种较为精确的电缆电压降计算方法。
在实际情况中，电缆负载往往是非均匀分布的。
调和分布法通过将负载分成若干小段，每段负载和电压降近似呈调和分布的方式来计算电压降。
计算公式如下：ΔU=∑(I×r)/∑r其中，ΔU为电缆的电压降，I为电流大小，r为每段电缆的电阻。
3.满载电流法：满载电流法是一种近似计算电压降的方法，适用于电缆传输距离较远的情况。
该方法根据电缆的额定容量和负载功率计算满载电流，并利用满载电流和电缆的电阻计算电压降。
计算公式如下：ΔU=I×R其中，ΔU为电缆的电压降，I为满载电流大小，R为电缆的电阻。
4.皮尔逊方程法：皮尔逊方程法是一种较为精确的计算电缆电压降的方法，适用于电缆负载变化较大、负载功率较大的情况。
该方法通过根据电缆的电阻、电抗和负载的功率因数计算电压降。
计算公式如下：ΔU=√[(R×I)²+(X×I)²]其中，ΔU为电缆的电压降，I为电流大小，R为电缆的电阻，X为电缆的电抗。
需要注意的是，实际计算电缆电压降时，还需要考虑电缆的材料、长度、敷设方式等因素。
同时，电缆的电压降还会受到负载变化、功率因数变化等因素的影响，因此需要根据具体情况进行综合计算，以确保电缆的电压降在合理范围内。
如何快速计算电缆压降
如何快速计算电缆压降电缆压降是指电缆输送电流时由于电阻而导致的电压降低。
电缆压降的计算可以通过以下步骤来进行。
第一步：确定电缆的电阻电缆的电阻是压降计算的基础，可以通过以下公式进行计算：R=ρ*(L/A)其中，R为电缆的电阻，ρ为电缆的电阻率，L为电缆的长度，A为电缆的横截面积。
第二步：计算电流电缆压降与电流的大小有关，所以需要先确定电流的大小。
通常情况下，可以通过电流表来测量得到。
第三步：计算电缆的压降电缆的压降可以通过下面的公式进行计算：Vd=I*R其中，Vd为电缆的压降，I为电流，R为电缆的电阻。
第四步：进行计算结果的分析和评估计算出的电缆压降还需要进行分析和评估，以确定是否满足安全和性能的要求。
对于高压输电线路等重要场合，压降的限制往往比较严格，需要保证在一定范围内。
在实际工程应用中，可以根据不同的具体情况，采用不同的方法来计算电缆压降。
以下是一些常见的方法：1.直接法：直接法是最简单和直观的一种方法，根据电缆的电阻和电流直接计算得到压降。
适用于电缆长度较短、电流较小的情况。
2.分段法：当电缆长度过长，电阻不均匀时，可以通过将电缆划分为若干段来计算压降。
分段法的精度相对较高。
3.等效电阻法：对于复杂的电缆系统，可以通过将整个系统简化为一个等效电阻来计算压降。
等效电阻可以通过测量实际电缆系统的压降和电流来得到。
4.电缆压降计算软件：还可以使用专业的电缆压降计算软件来进行计算，这些软件通常考虑了电缆材料、结构、电流负载等多个因素，具有较高的精度和灵活性。
综上所述，计算电缆压降是一个相对复杂的问题，需要根据具体情况选择合适的计算方法，同时还需要进行相应的分析和评估。
通过合理的计算和选择，可以确保电缆系统的安全和性能。
如何快速计算电缆压降
如何快速计算电缆压降电缆压降是指电流在电缆中通过时，由于电阻造成的电压降低。
电缆压降的计算对于电力系统的设计和运行非常重要。
下面是一种快速计算电缆压降的方法。
首先，我们需要确定以下参数：1.电流（单位：安培）2.电缆长度（单位：米）3.电缆的电阻（单位：欧姆/米）然后，按照下面的步骤进行计算：步骤一：计算电缆的总电阻总电阻可以通过以下公式进行计算：总电阻=电缆长度×电缆的电阻步骤二：计算电缆的电压降低电压降低可以通过以下公式进行计算：电压降低=电流×总电阻根据以上的步骤，可以快速计算出电缆的压降。
以下是一个示例：假设有一根长度为100米的电缆，电阻为0.1欧姆/米，电流为10安培。
我们可以按照以下步骤进行计算：步骤一：计算电缆的总电阻总电阻=100米×0.1欧姆/米=10欧姆步骤二：计算电缆的电压降低电压降低=10安培×10欧姆=100伏特因此，这根电缆的压降为100伏特。
需要注意的是，这种计算方法是基于电缆的长度和电阻不变的情况下。
在实际应用中，电缆的长度和电阻可能会发生变化，这时需要根据实际情况进行相应的调整。
同时，还需要考虑电缆的温度因素对电阻的影响。
此外，除了以上的方法，还可以使用电缆压降计算软件来进行快速计算。
这类软件可以根据电缆的各种参数快速计算出电缆的压降，并提供辅助功能和结果的可视化展示，方便工程师进行设计和分析。
综上所述，通过确定电流、电缆长度和电缆阻抗，按照上述步骤进行计算，即可快速计算电缆的压降。
这对于电力系统的设计和运行非常重要。
电压降最简单实用计算口诀
电压降最简单实用计算口诀
电压降最简单实用计算口诀为△U=（P*L）/(A*S)其中：P为线路负荷；L为线路长度；A为导体材质系数（铜大概为77，铝大概为46）；S为电缆截面。
电缆长度计算公式：L=（l+5.5G+a）×1.02 上式中，L-电缆计算长度（米）；l-按直线距离统计的长度（横纵坐标的代数和）；5.5-穿越一个股道按5.5米长度计算，（当大于5.5米时，按实际距离计算）；G-穿越股道的股道数；a-其它附加长度。
具体规定：信号楼内的电缆储备量按5米计算，楼内走行和电缆封头的长度，一般定为20米；设备每端出、入土及做头为2米；室外每端环状储备量为2米（20米以下为电缆为1米）；引向高出地面较大距离的设备，按实际长度计算。
电缆最大控制长度计算公式：Lmax=△U/Ir×ZQZH/(nZQ+ZH) 式中：n-回线与去线内电流的倍数；△U-线路允许压降；I-回路中工作电流；r-每米芯线电阻。
上式表明，电缆芯线数可以通过电缆最大控制长度的计算来决定，其方法是根据线路允许压降、回路中工作电流，以及假定选用的回线和去线的电缆芯数，计算出Lmax。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一般来说，计算线路的压降并不复杂，可按以下步骤：
1.计算线路电流I
公式：I= P/×U×cosθ
其中： P—功率，用“千瓦” U—电压，单位kV cosθ—功率因素，用～
2 .计算线路电阻R
公式：R=ρ×L/S
其中：ρ—导体电阻率，铜芯电缆用代入，铝导体用代入
L—线路长度，用“米”代入
S—电缆的标称截面
3.计算线路压降
公式：ΔU=I×R
线路电压降最简单最实用计算方式线路压降计算公式：△U=2*I*R I：线路电流 L：线路长度。
电缆降压怎么算 50kw 300米采用25MM2线是否可行
答：先选取导线在计算压降，选择导线的原则：
1)近距离按发热条件限制导线截面（安全载流量）；
2)远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；
3)大负荷按经济电流密度选择。
为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；
距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；
如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
电压降根据下列条件计算：
1、导线温度70~90℃；
2、环境温度40℃；
3、电缆排列（单芯）； S=2D
4、功率因数： cosθ=;
5、末端允许降压降百分数≤5%
6、 Vd代表电压降：
Vd=K x I x L x V0(v)
I：工作电流或计算电流（A）
L：线路长度（m）
V0：表内电压（V/）
K：三相四线 K=√3 单相 K=1
单相时允许电压降：Vd=220V x 5%=11V
三相时允许电压降：Vd=380V x 5%=19V
采用vv电缆25铜芯去线阻为 R=（300/25）= 其压降为U=*100=20
单线压降为20V 2相为40V 变压器低压端电压为400V 400-40=360V
铝线R=（300/35）= 其压降为U=*100=25 末端为350V
连续长时间运行对电机有影响建议使用 35铜芯或者50铝线
25铜芯其压降为 U=（300/35）=（≈15V）15*2=30 末端为370V
铝线 U=（300/50）= 17*2=34,末端为336V；可以正常使用（变压器电压段电压为400V) 50KW负荷额定电流I=P/Φ=50/=50/=94A
按安全载流量可以采用25平方毫米的铜电缆，算电压损失：
R＝ρ(L/S)=25=欧
电压损失U=IR==18V
如果用35平方毫米的铜电缆，算电压损失：
R＝ρ(L/S)=35=欧
电压损失U=IR==14V
题2：55变压器，低压柜在距离变压器200米处。
问变压器到低压柜电压需达到390V,需多粗电缆
55KVA变压器额定输出电流(端电压400V)： I＝P/U＝55/≈80(A) 距离：L＝200米，200米处允许电压为380V时，线与线电压降为20V，单根导线电压降：U＝10V，铜芯电线阻率：ρ＝求单根线阻： R＝U/I＝10/80＝(Ω) 求单根导线截面： S＝ρ×L/R＝×200/≈
32(平方) 取35平方铜芯电线。
55KVA的变压器，最大工作电流约80A，输出电压400V。
如果到达配电柜的电压要求不低于380V的话，可用35平方铜电缆或50平方铝电缆。
如果到达配电柜的电压要求不低于390V的话，可用70平方铜电缆或95平方铝电缆。
如果到达配电柜的电压要求不低于370V的话，可用25平方铜电缆或35平方铝电缆。
三相交流线路电压降计算方法：电流*每根导线阻抗*
导线的阻抗分为容抗、感抗和电阻。
一般低压导线截面积线路只计算电阻，用导体电阻率*导线截面积*导线长度。
在这里，铜是*截面积*230，铝是 *截面积*230。
一般情况下连续长时间运行的设备电缆规格选大一级。
确保电压波动的情况下，设备稳定运行。
红色：为压降不符合要求
白色：为压降符合设备实际工作压降要求。
