变压器绕组温度计
浅析电力变压器用的三种测温装置
浅析电力变压器用的三种测温装置摘要：温升过高会使绝缘材料提前老化从而降低绝缘性能，缩短使用寿命，进而影响电力变压器的效率和正常运行。
因此，必须测量变压器的油顶层温度和绕组温度。
本文对变压器常用的三种测温装置信号温度计、绕组温度计、光纤测温装置的功能、优缺点进行了简要分析、比较。
关键词：变压器；测温；油面温度计；绕组温度计；光纤测温1 前言电力变压器是电力传输中最重要的电气设备之一，其可靠性对于电力系统的安全运行是非常重要的。
当电力变压器温升超出国标规定限值时，油浸纸绝缘在80℃—140℃范围内，热点温度每升高6℃绝缘老化率将增加一倍。
变压器常用的的测温装置为：测量变压器顶层油温度的油面温度计、测量绕组平均温升的绕组温度计、测量热点温度的光纤测温装置。
2 变压器的测温装置2.1 油面温度计油面温度计主要有指示仪表、毛细管、温包，这三部分组成一个密闭的系统，温包安装在与变压器油温相同的温度计座内，温包内充有感温液体，当变压器油温度变化时，感温液体的体积也随之变化，这一体积变化通过毛细管传递到指示仪表。
在指示仪表内有弹性元件，将体积变化转变成机械位移，通过机械放大后，带动仪表指示，标示变压器的被测点的温度。
同时通过嵌装在一次仪表内温度变送器，输出信号，输入计算机系统，实现电站管理。
油面温度计的测量范围在-20℃～120℃，最大误差一般不大于2.4℃。
安装油面温度计测量温度的优点是经济、简单，使用油面温度计可以直接测量顶层油温度并控制启动冷却系统。
若温度计座安装位置不合适，如附近有较大的漏磁区，或者温度计座过高，处于变压器的顶层死油区，会导致测量结果不准确，不能准确反映变压器的顶层油温。
有时若温度计座内充油不合适或者没有充油也会导致测量不准确。
由于大型变压器一般装油几十吨，油的时间常数较大，油面温度计很难对变压器负载的快速变化做出反应。
2.2 绕组温度计绕组温度计是利用“热模拟”原理来进行变压器绕组温度测量的，而不是直接测量绕组温度。

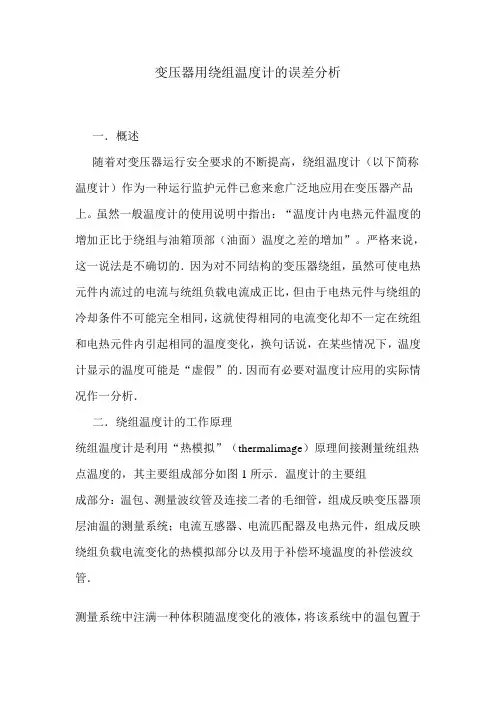

变压器用绕组温度计的误差分析
变压器用绕组温度计的误差分析一．概述随着对变压器运行安全要求的不断提高，绕组温度计（以下简称温度计）作为一种运行监护元件已愈来愈广泛地应用在变压器产品上。
虽然一般温度计的使用说明中指出：“温度计内电热元件温度的增加正比于绕组与油箱顶部（油面）温度之差的增加”。
严格来说，这一说法是不确切的．因为对不同结构的变压器绕组，虽然可使电热元件内流过的电流与统组负载电流成正比，但由于电热元件与绕组的冷却条件不可能完全相同，这就使得相同的电流变化却不一定在统组和电热元件内引起相同的温度变化，换句话说，在某些情况下，温度计显示的温度可能是“虚假”的．因而有必要对温度计应用的实际情况作一分析．二．绕组温度计的工作原理统组温度计是利用“热模拟”（thermalimage）原理间接测量统组热点温度的，其主要组成部分如图1所示．温度计的主要组成部分：温包、测量波纹管及连接二者的毛细管，组成反映变压器顶层油温的测量系统；电流互感器、电流匹配器及电热元件，组成反映绕组负载电流变化的热模拟部分以及用于补偿环境温度的补偿波纹管．测量系统中注满一种体积随温度变化的液体，将该系统中的温包置于油箱顶部，以感应变压器顶层油温，顶层油温的变化，引起测量系统中液体的胀缩，导致测量波纹管的位移。
由电流互感器取得的与负载电流成正比的电流Ip经电流匹配器调整后，Ip变化为Is，加到测量波纹管内的电热元件上，该电流在电热元件上所产生的热量，使测量波纹管在原有位移的基础上产生一相应的位移增量，加大后的位移量经机械放大带动指针转动，从而在仪表上显示出对应负载电流的统组温度．若通过电热元件的电流Is所产生的热量，使测量波纹管位移变化所带来的温度增量近似等于被测绕组热点温度对变压器顶层油温（即温包放置处油温）之差，则绕组温度计所显示的温度就反映了绕组的热点温度．图2三．绕组温度计的误差分析在变压器的热计算完成以后，需要确定温度计的基准工作点，即所谓“整定”，它是以一定的绕组负载电流为基准，选取电流互感器电流比及电流匹配器系数，使基准状态下的温度计温度等于绕组的热点温度．设统组在某一基准电流Iw下的平均温升为Twa，相应油平均温升为Toa。

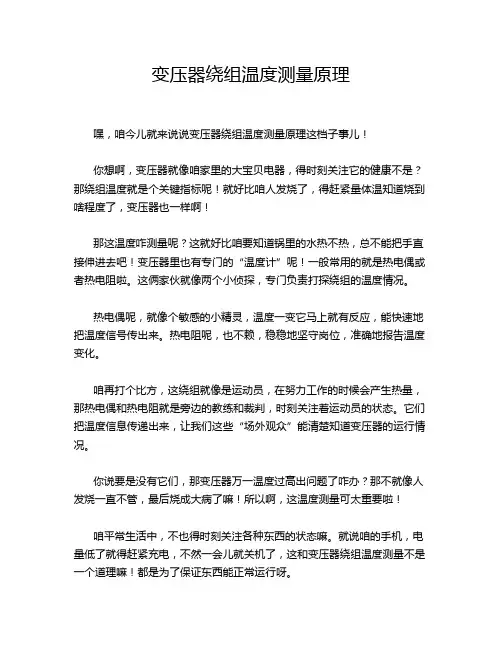

变压器绕组温度测量原理
变压器绕组温度测量原理嘿，咱今儿就来说说变压器绕组温度测量原理这档子事儿！你想啊，变压器就像咱家里的大宝贝电器，得时刻关注它的健康不是？那绕组温度就是个关键指标呢！就好比咱人发烧了，得赶紧量体温知道烧到啥程度了，变压器也一样啊！那这温度咋测量呢？这就好比咱要知道锅里的水热不热，总不能把手直接伸进去吧！变压器里也有专门的“温度计”呢！一般常用的就是热电偶或者热电阻啦。
这俩家伙就像两个小侦探，专门负责打探绕组的温度情况。
热电偶呢，就像个敏感的小精灵，温度一变它马上就有反应，能快速地把温度信号传出来。
热电阻呢，也不赖，稳稳地坚守岗位，准确地报告温度变化。
咱再打个比方，这绕组就像是运动员，在努力工作的时候会产生热量，那热电偶和热电阻就是旁边的教练和裁判，时刻关注着运动员的状态。
它们把温度信息传递出来，让我们这些“场外观众”能清楚知道变压器的运行情况。
你说要是没有它们，那变压器万一温度过高出问题了咋办？那不就像人发烧一直不管，最后烧成大病了嘛！所以啊，这温度测量可太重要啦！咱平常生活中，不也得时刻关注各种东西的状态嘛。
就说咱的手机，电量低了就得赶紧充电，不然一会儿就关机了，这和变压器绕组温度测量不是一个道理嘛！都是为了保证东西能正常运行呀。
而且啊，这测量温度也不是随随便便测一下就行的，还得注意安装位置啥的呢。
就像咱量身高，得站直了量才准呀，要是歪七扭八的量，那能准嘛！在变压器上也是一样，得找对地方安装这些测量元件，才能得到准确的温度数据呢。
你想想，要是安装错了地方，测出来的温度不准，那不就误导我们了嘛，还以为变压器好好的呢，结果其实已经在“发烧”啦！那后果可不堪设想呀。
总之呢，变压器绕组温度测量原理这事儿啊，看似不起眼，实则非常重要呢！它就像变压器的健康卫士，时刻守护着变压器的安全运行。
咱可得重视起来，不能马虎呀！这样咱家里的电才能稳稳当当的，咱也能放心地用电啦！。

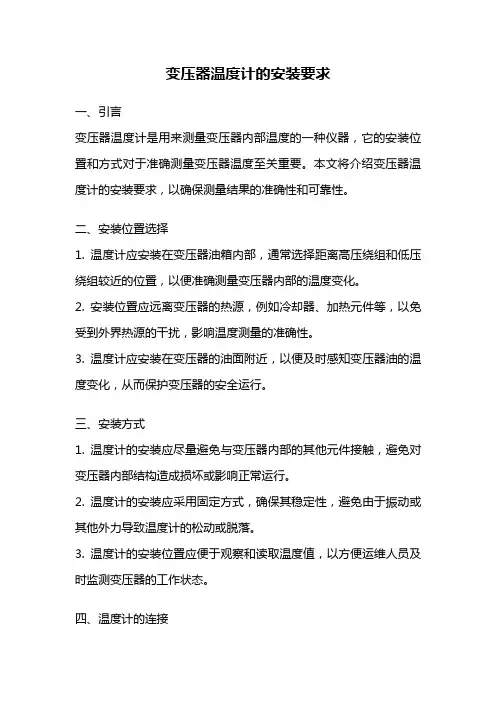

变压器温度计的安装要求
变压器温度计的安装要求一、引言变压器温度计是用来测量变压器内部温度的一种仪器，它的安装位置和方式对于准确测量变压器温度至关重要。
本文将介绍变压器温度计的安装要求，以确保测量结果的准确性和可靠性。
二、安装位置选择1. 温度计应安装在变压器油箱内部，通常选择距离高压绕组和低压绕组较近的位置，以便准确测量变压器内部的温度变化。
2. 安装位置应远离变压器的热源，例如冷却器、加热元件等，以免受到外界热源的干扰，影响温度测量的准确性。
3. 温度计应安装在变压器的油面附近，以便及时感知变压器油的温度变化，从而保护变压器的安全运行。
三、安装方式1. 温度计的安装应尽量避免与变压器内部的其他元件接触，避免对变压器内部结构造成损坏或影响正常运行。
2. 温度计的安装应采用固定方式，确保其稳定性，避免由于振动或其他外力导致温度计的松动或脱落。
3. 温度计的安装位置应便于观察和读取温度值，以方便运维人员及时监测变压器的工作状态。
四、温度计的连接1. 温度计的连接线应选择高温、耐腐蚀的材料，以确保信号传输的可靠性和稳定性。
2. 温度计的连接线应采用专用的接线方式，保证连接的牢固和耐高温环境的要求。
3. 温度计的连接线应远离变压器的高压绕组和低压绕组，避免干扰和接地故障的发生。
五、温度计的校准和维护1. 温度计的校准应按照国家和行业标准进行，以确保测量结果的准确性和可靠性。
2. 温度计的校准周期应根据实际情况和要求确定，一般建议每年进行一次校准。
3. 温度计的维护应定期进行，包括清洁温度计表面、检查连接线路的松动情况等，以确保温度计的正常工作和准确测量。
六、结论变压器温度计的安装位置和方式对于准确测量变压器内部温度至关重要。
正确选择安装位置，采用适当的安装方式，连接可靠的连接线，以及定期进行校准和维护，可以保证温度计的准确性和可靠性，进而保护变压器的安全运行。
希望本文介绍的变压器温度计的安装要求对读者有所帮助。
BWR(WTYK)04表说明书(中)
变压器绕组温度计说明书BWR(WTYK)04 WINDING TEMPERATURE INDICATOR感谢您使用本厂产品使用前请认真阅读产品使用说明书目 录一、概况 (1)二、型号说明 (2)三、产品成套性 (2)四、工作原理 (2)五、产品型号及主要技术性能（外形和安装尺寸） (3)六、接线、调整、安装和使用 (7)七、附录：温度值、电流值对照表 (14)一、概述：绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T 0基础上，再施加一个变压器负荷电流变化的附加温升T △，由此二者之和T=T 0+T △即可模拟变压器最热点温度。
本公司研制生产的新型BWR(WTYK)-04绕组温度计具有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT-288数显仪或计算机系统，实现同步显示，控制变压器，确保变压器正常运作。
二、型号说明：a) 输出信号 ：A— 直接输出DC(4-20)mA 电流信号，也可通过XMT-288数显仪显示其相应温度同时输出DC(4-20)mA 电流信号及DC(0-5)V 电压信号； V— 直接输出DC(0-5)V 电压信号；RS— 直接输出端为DC(4-20)mA 电流信号，也可通过XST-288数显仪显示其相应温度同时输出RS-485计算机接口； Y—直接输出Pt100铂电阻信号；JJ—直接输出二组DC(4-20)mA 电流信号，也可通过XMT-288数显仪显示其相应温度。
开关数目 绕组 变压器类产品用温度计适用于湿热带 输出信号 a)三、产品成套性：绕组温度计组成有三部分：1、现场一只嵌装电热元件的温度计BWR(WTYK)-04，如图1所示；2、现场一只BL型电流匹配器，如图1所示；3、中心机房一台遥测控制仪(XMT-288)。

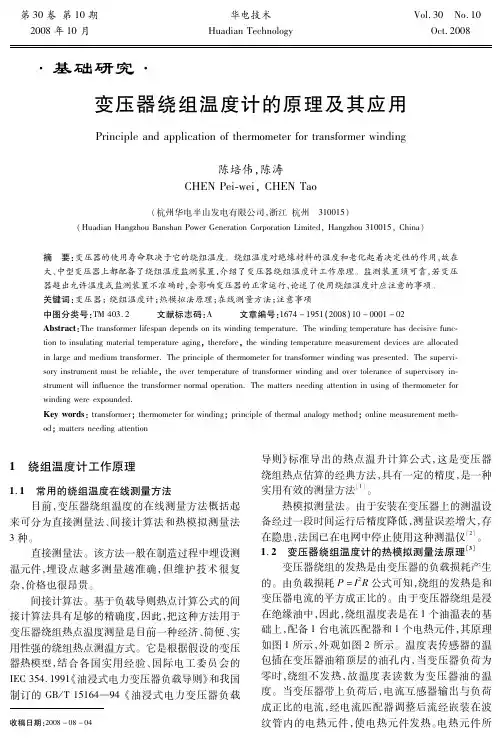

变压器绕组温度计的原理及其应用
·２ ·
华电技术
第３ ０卷
产生的热量， 使弹性元件的位移量增大。由于弹性 元件的位移量是由变压器顶层油温和变压器负荷电 流决定的， 因此， 在设计绕组温度表时， 考虑了流经 电热元件的电流（ 匹配器的二次电流） 所产生的温 度指示增量， 它近似等于变压器被测绕组对油的温 升。这样， 绕组温度表指示的温度是变压器顶层油 温与绕组对油的温升之和， 它反映了被测变压器绕 组的最热部分温度。
收稿日期： ２ ０ ０ ８－ ０ ８－ ０ ４
导则》 标准导出的热点温升计算公式， 这是变压器 绕组热点估算的经典方法， 具有一定的精度， 是一种 ［ １ ］ 实用有效的测量方法 。 热模拟测量法。由于安装在变压器上的测温设 备经过一段时间运行后精度降低， 测量误差增大， 存
２ ］ 。 在隐患， 法国已在电网中停止使用这种测温仪 ［ ３ ］ １ ． ２ 变压器绕组温度计的热模拟测量法原理 ［
第 １ ０期
陈培伟， 等： 变压器绕组温度计的原理及其应用
·３ ·
表１ 降流跨线整定表（ 输入电流 Ｉ ２ ． ０～ ５ ． ０ Ａ ） ｐ＝
跨线 １
＃
采用“ 热模拟测量法” 的绕组温度计存在“ 电流 匹配器部分” 的故障可能， 它已经对变压器的正常 运行构成了一个的事故隐患， 故绕组温度计生产单 位应进一步完善产品性能， 提高产品的可靠性； 应用 单位在安装时跨线的整定规则要灵活。 参考文献：
变压器绕组的发热是由变压器的负载损耗产生 ２ 的。由负载损耗 Ｐ＝ Ｉ Ｒ公式可知， 绕组的发热是和 变压器电流的平方成正比的。由于变压器绕组是浸 在绝缘油中， 因此， 绕组温度表是在 １个油温表的基 础上， 配备 １台电流匹配器和 １个电热元件， 其原理 如图 １所示， 外观如图 ２所示。温度表传感器的温 包插在变压器油箱顶层的油孔内， 当变压器负荷为 零时， 绕组不发热， 故温度表读数为变压器油的温 度。当变压器带上负荷后， 电流互感器输出与负荷 成正比的电流， 经电流匹配器调整后流经嵌装在波 纹管内的电热元件， 使电热元件发热。 电热元件所
变压器绕组温度计
一、概述绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T O基础上，再施加一个变压器负荷电流变化的附加温升△「由此二者之和T=T O+A T 即可模拟变压器最热点温度。
本公司研制生产的新型BWR（WTYK）-04绕组温度计有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT-288数显仪或计算机系统，实现同步显示，控制变压器，确保变压器正常运作。
二、型号说明：a）输出信号A一直接输出DC（4-20）mA电流信号，也可通过XMT-288数显仪显示其相应温度同时输出DC（4-20）mA电流信号及DC（0-5）V电压信号；V一直接输出DC（0-5）电压信号；RS一直接输出端为DC（4-20）mA电流信号，也可通过XMT-288数显仪显示其相应温度同时输出RS-485计算机接口。
三、产品成套性：绕组温度计组成有三部分：1、现场一只嵌装电热元件的温度计BWR（WTYK）-04,如图1所示；现场一只BL 型电流匹配器，如图1所示; 中心机房一台遥测控制仪（XMT-288）。
当变压器带上负荷后，如图2所示，通过变压器电流互感器取出与负荷成正 比的电流，经电流匹配器调整后，通过嵌装在弹性元件内的电热元件产生热量， 使弹性元件的位移量增大。
因此当变压器带上负荷后，弹性元件的位移量是由变 压器顶层油温和变压器负荷电流二者所决定。
则BWR （WTYK ）-04指示的温度 是变压器顶层油温与绕组对油的温升之和，反映了被测变压器绕组的最热部位平 均温度。
电流匹配器是一种电流变换装置，它的作用是为BWR （WTYK ）-04提供工作 电流.从变压器的电流互感器输出的电流经电流匹配器变换后，向 BWR （WTYK ）-04内部的电热元件提供一个可调电流,从而能够达到模拟变压器绕 组最热部位温度。
RYS-BWY-04系列变压器绕组温度说明书
RYS—BWY—04系列变压器绕组温度计/主变绕组温度指示控制器/线圈温度控制器安装操作使用说明书北京瑞亿斯科技有限公司型号命名：一、概述变压器绕组温度计（以下简称温度计）是用于测量大型电力变压器绕组温度的专用仪表。
它是在压力温度计的基础上，配备变流器（按JB/T8450-96标准规定，将匹配器更改为变流器）构成。
变压器绕组温度计的型号主要是指变流器的选用，用户只须知道变压器电流互感器CT 二次额定电流。
变流器一次电流根据表一便可以确定温度计型号。
如变压器电流互感器的二次额定电流IP=3.5A，由表一可知5＞IP=3.5＞3 因此选择BL-A型变流器。
表一二、用途和原理BWY-04Y（TH）变压器绕组温度计是为测量大型电力变压器的绕组温度而专门设计的，它能够间接测量变压器绕组温度，变压器绕组温度计内装有同步滑动电阻，配备二次远传数显仪表，可远距离监测变压器的温升。
BWY-04B（TH）变压器绕组温度计装有同步滑动电阻和变送器，同时配备二次仪表（带稳压电源），可输出4-20MA标准电流信号，输入计算机，实现微机化管理。
温度计装有4个控制开关，根据需要可分别用于冷却器（散热器）控制，报警信号和事故跳闸。
温度计主要由测量温包，指示仪表（图八）和变流器（图五）三部分组成，温包装在变压器油箱顶部，温包内密封的感温液体，通过毛细管和指示仪表内的测量元件（波纹管）相接，当变压器顶层油温变化时，感温液体的体积也随之改变，这个体积变化量通过毛细管的传递，促使指示仪表内的测量元件产生相应的位移，当变压器空载时，这个位移经机械传动、推动仪表指针偏转，仪表指针指示变压器油的温度。
当变压器加载后，如图一所示，通过变压器电流互感器CT二次输出与负载成正比例的电流，经变流器变流供给指示仪表测量元件（波纹管）内的电热元件，产生热量，使测量元件的位移量增大，因此在变压器加载后，测量元件位移量是由变压器顶层油温和变压器加载电流所决定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T O 基础上，再施加一个变压器负荷电流变化的附加温升△T ，由此二者之和T=T O +△T 即可模拟变压器最热点温度。
本公司研制生产的新型BWR （WTYK ）-04绕组温度计有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT-288数显仪或计算机系统，实现同步显示，控制变压器，确保变压器正常运作。
二、型号说明:
a)输出信号
A —直接输出DC （4-20）mA 电流信号，也可通过XMT-288数显仪显示其相应温度同时输出DC （4-20）mA 电流信号及DC （0-5）V 电压信号； V —直接输出DC （0-5）电压信号；
RS —直接输出端为DC （4-20）mA 电流信号，也可通过XMT-288数显仪显示其相应温度同时输出RS-485计算机接口。
三、产品成套性：
绕组温度计组成有三部分：
1、现场一只嵌装电热元件的温度计BWR （WTYK ）-04，如图1所示；
B W R - -□ □ TH
适用于湿热带 输出信号a) 开关数目 绕组 温度计
变压器类产品用
2、现场一只BL型电流匹配器，如图1所示；
3、中心机房一台遥测控制仪（XMT-288）。
四、工作原理：
当变压器带上负荷后，如图2所示，通过变压器电流互感器取出与负荷成正比的电流，经电流匹配器调整后，通过嵌装在弹性元件内的电热元件产生热量，使弹性元件的位移量增大。
因此当变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定。
则BWR（WTYK）-04指示的温度是变压器顶层油温与绕组对油的温升之和，反映了被测变压器绕组的最热部位平均温度。
电流匹配器是一种电流变换装置，它的作用是为BWR（WTYK）-04提供工作电流.从变压器的电流互感器输出的电流经电流匹配器变换后,向BWR(WTYK)-04内部的电热元件提供一个可调电流,从而能够达到模拟变压器绕组最热部位温度。
XMT-288仪表具有遥测变压器绕组温度及超温报警等功能。
通过BWR
（WTYK）-04内的信号转换装置，输出的4-20mA信号输入仪表,通过数码管显示其对应温度,并由仪表处理后将其转换成相应的标准直流信号(4-20mA和0-5V）输出到计算机，由计算机进行采样。
并在超温情况下由继电器输出开关量信号，可用作报警等用途。
XMT-288RS485型仪表同时可将测得的变压器绕组温度，直接通过仪表内的RS-485接口，将数据上传到变电站中心机房内计算机而无需转换。
可随时检测变压器运行状况。
五、产品型号及主要技术性能（外形和安装尺寸）
1、BWR（WTYK）-04主要技术性能：
●环境温度：-40~+55ºC。
●防护性能：按GB4208-1993。
●抗震性能：在50~120HZ振频，0.2mm振幅下正常工作。
●测量范围：0-150ºC。
●指示精度；2.0级。
●温包尺寸：Φ14×120，安装螺纹M27×2，如图1所示。
●毛细管长度：从表头到温包距离L=5米。
●开关设定值：0-150ºC范围内可调，开关误差±4ºC，开关切换差（6±2ºC）。
●接点容量：AC220V、5A。
●仪表的时间常数：小于30秒。
●电热元件的时间常数：9分钟。
●电热元件温升特性试验条件：表头环境温度23±1ºC，温包工作温度70±0.1º。
图3 BWR（WTYK）—04结构图
●电流匹配器根据主变电流互感器二次额定电流不同。
分BL-(A)、（B）、（C）、
（D）档，拔动四档档位开关，可连接四种型号规格其中一种型号规格，如图7所示。
●防护性能：按GB4208-1993执行。
●主要技术参数：见图5。
3、XMT-288主要技术性能：
●工作条件：环境温度：-10~+50ºC，相对温度≤95%RH。
●工作电源：AC220V、50Hz。
●指定精度：1.0级(配合使用精密:2.0级)。
●测温范围：0~150ºC。
●控制方式：在位宽带式。
●接点容量：AC220V、3A（阻性负载）。
●输入信号：来自绕组温度计，4-20mA。
●输出信号：4~20mA 0~5V。
●通讯接口：RS485接口RS232接口。
●安装尺寸：如图8所示，安装开孔尺寸：76±1×152±1。
图5 电流匹配器技术参数表
六、接线、调整、安装和使用：
为了使用户能清楚掌握三部分之间的相互关系，各部分的作用。
下面着重讲述接线、调整、安装和使用的要求。
1、接线：
三部分之间连接如图7所示采用KVV-6×1.5和12×1.5电缆线（用户自备），如图1所示，BWR（WTYK）-04型有两支电缆，其中13、14、15、16、17、18为一支KVV6×1.5电缆，用于连接XMT-288及CT，四只温控开关用KVV12×1.5电缆(用户根据需要或接常开或常闭)。
电流匹配器有一交插件事BWR（WTYK）-04连接。
2、ls值整定：
如图8所示ls为BWR（WTYK）-04型绕组温度计的工作电流，因每台油浸式变压器的CT额定输出电流都可能不同，线圈与油温差也可能不同，不同的温差值
需要不同值的工作电流ls进行模拟。
交流器出厂前，己根据CT额定输出电流5A，绕组对没平均温升△Ｔ=20K，将交流器工作电流ls 整定在1.04A,用户使用的场合如不符合上述参数时,在使用前应先进行工作电流ls整定,具体操作步骤如下:
①将19和20端子之间的短路线摘掉,(19、20号端子是为校验ls电流值专用），把匹配器的交松插件插入表头插孔，拧松外壳M6螺栓，打开表盖，拧松引出线电缆接头取电缆KVV-4×1.5穿过橡胶线圈（在电缆接头内），按图7接线。
②查阅电力变压器的说明，变压器额定电流和电流互感器的变化，得出电流互感器CT二次额定电流值lp，例如：变压器的额定电流500A，CT的变化为500：5，lP=500/(500/5)=5A。
③根据电流匹配器技术参数表选定电流匹配器型号，并将电流匹配器型号开关拔至对应型号位置，例如lp=5A为BL-A型，则把型号开关拔至A位置。
④查阅电力变压器的说明书，得出变压器绕组对油温升值△T（也可向变压器制造厂索取此值），例如查的△T=20ºC。
⑤再根据电热元件温升特性图查出ls=1A,如图4所示。
⑥按公式ls:lp=1:5=20%,由变压器技术参数表查得档位开关为3，则将接档位开关拔至3号位置。
⑦接通电源，调整调压器使输入电流lp（电流表A1的指示值)等于CT二次额定电流值.例如lp=5A。
⑧调整电流匹配器上的电流调节器，使得ls=1A(电流表A2的指示值）。
⑨校验完毕后，请将19、20端子按原样连接好。
3、开关整定：
①旋松红色设定指示针上的圆柱头螺钉。
②转动设定刻度（注意必须保持螺钉在原来的位置上），即可获得所需的温控制点；再将螺钉拧紧。
③向下拨动检验柄（仪表左下侧），使得指示针缓缓的向温度上限方向移动，每经过一个温度设定点时，都能听到相对应开关的接点动作声（或用万用表检测），这样即可调整和检查设定值的正确性。
④开关出厂时K1为50ºC，K2为70ºC用于冷却容量分级投入，K3为100ºC，K4为120ºC分别用于报警和跳闸信号。
4、接线安装：
①整定结束后，按图7进行接线，拧紧引出线电缆接头，合上表盖，拧紧螺母。
②把温度计安装在安装板的四个M6×20螺栓上，电流匹配器安装在安装板三个M6×20螺栓上，然后把电流匹配器插件连入温度计。
③在变压器油箱顶部的温度计安装孔管内注满变压器油，然后插入温包，并拧紧安装螺母。
用户完全拧紧安装螺母前应调整好温包的插入深度（尽可能取最大插入深度，保证温包被油完全浸没）。
④温包与表头之间的毛细管必须有相应的固定（间距在300mm为宜），弯曲半径应大于100mm。
⑤XMT-288是为信号远传所配置，接线查仪表后示意图。
5、BWR-04配套显示仪表配合调整方法：
在绕组温度计和数显仪表正确连接后，数显仪表通电如发现两者示值有误差需作调整时，可按下述方法进行；在绕组温度计记刻度盘的右侧有一模块上有两只可调电位器，左边的电位器为调零电位器，右边的电位器为量程电位器，先调整调零电位器，后调量程电位器，按需调整即可，即数显仪表示值与BWR（WTYK）-04示值相同。
从而达到所配数显表可以互换的目的，并保证示值的一致性。
注：配合使用时XMT-288的精度为2.0级;RS-485仪表通讯协议另附。
图9 温度计安装板尺寸图
附温度值、电流值对照表：。
