给排水工程主要施工方法技术要求
给排水工程主要施工方法技术要求给排水工程主要施工方法技术要求提要：机具准备：根据总进度及专业进度计划，组织机具进厂，管道施工队在现场底层设置管道加工预制场，放置电动机器和其他机具
给排水工程主要施工方法技术要求
1室内给水系统
（1）施工准备：A材料准备：本工程给水管道采用PPR管热容连接，阀门采用塑料阀门。
系统使用的管材、管件检验，应符合设计要求和先向标准的规定，并且有出厂合格证，材质等级证与设计所采用的管子一致，安装前，应进行外观检查，阀门及其配料要有出厂组件清单，检查在否完好无缺，且有制造厂的合格证，外观上无加工缺陷及损伤，有清晰的名牌及标志。
（2）技术准备：以进场强管道工程师、厂长、应认真熟悉施工图及有关技术资料。将管道施工图与结构图建筑图及有关电气、消防、采暖施工图，进行核实，熟悉流程，了解施工及验收标准，熟悉现场环境及土建进度安排，施工管理等情况，对施工作业人员进行质量教育、安全教育、做好技术交底，明确器具是被安装的做法及标准，明确各管道安装尺寸、坡度、支吊架形式。
（3）机具准备：根据总进度及专业进度计划，组织机具进厂，管道施工队在现场底层设置管道加工预制场，放置电动机器和其他机
具。
（4）管道安装：管道穿墙和楼板时设钢套管，管道穿地下室墙设钢性防水套管内径要比管道外径大10mm，防水套管内径要比管道外径大20-40mm左右，穿楼板套管下端与楼面平齐上端高出建筑地面20mm（厕所高出50mm）穿墙套管两端与墙面平齐，钢套管外刷防锈漆一道，在管道安装时及时套入，待管道校正无误后调整固定，防水套管与管道间空隙用油麻填实，用沥青灌平。
（5）管道热熔连接
（A）固定熔接器安装加热端头，把热熔器放置于架上，根据所须管材规格安装对应的加热模头，并用内六角拌紧，一般小头在前端大头在后端。
（B）通讯开机：接通电源（电源线必须带有接地保护线）绿色指示灯亮，待绿色指示灯熄灭，红色指示灯亮，表示熔接器进入自动控温状态，可开始操作，注意在自动控温状态，红灯、绿灯会交替进行点亮，这说明熔接器处于受熔状态，不影响操作。
（c）熔接管材、管件：用切管器垂直切断管材，将管材和管件同时无旋转推进熔接器模头内，并按下表进行操作，达到加热时间后立即把管材与管件从模上同时去下，迅速无旋转地直线均匀插入到所须深度，使接头处形成均匀凸缘（如操作环境温度低于5℃加热时间延长50%）。
（D）注意事项：
在使用熔按器过程中，手及易燃物不能触及电熔热块部分以免发
生意外；如红色、绿色指示灯时间不出现跳变，说仪器出击故障，应立即停业工作并切断电源。
2排水管道安装
本工程排水主管道采用螺旋消息管，支管采用UPVc管，连接方式用管件胶接。
（1）排水管道的横管与横管，横管与立管的连接采用45°三通可45°四通和90°斜四通；主管与排水管端部的连接采用两个45°弯头或弯曲半径不小于54倍管径的90°弯头。
（2）立管隔层设一个放火圈，隔层设一立前检查口，距地面100mm 插入成口后调整好管子中心位置，接口用UPVc管胶接。
（3）排水管占主管支架，应每层设一个，层高超过4m时，应设两个，支架应分布均匀，横管支架间距不得大于2m，管道安装完后，应进行分段通水实验，并做好记录，派水管应严格按设计坡度进行安装，屋顶透气管不得与风道或烟道连接，高出屋面700mm。
3采暖管道安装
本工程采用60°到50°温水采暖，采暖系统采用下错下回分户采暖系统，户内为热水地辐射采暖磁铁，设分户锁顶阀，温控分水器，实现分户控制和室温控制，本工程共分两个取地下室上层为底区部分，八层至十六层为高区部分，管材，户内温控分水器后采用PEX管热熔连接，户外管道为焊接钢管。
DN≤32mm为丝接，DN＞40为焊接，阀门选择管径＜40采用截止阀，管径采用碟阀，低区工作压力为，高区铬镍钢做压力为,管道越
楼板墙壁立设套管。
（1）管道的丝接：管道连扣采用机械套丝，DN≥25mm以上要分两次进行套丝，不可以一次套成纹要规整不得断丝或缺丝现象，套丝时，套丝机先支上腿或者防在工作台上，去下底盘里的铁穴筛的盖子，灌入润滑油，在接上电源（注意电压必须相符）开车后可看见油在流淌，套丝前应进行空负荷试车，确认这行正常后方可套丝。套丝机一般以底速进行工作，要根据套出螺丝质量情况调节变速箱选择一定速度，不得逐级跳速防止爆牙或管道端变形，管螺丝要形成锥状，螺丝应端正，清楚不得有毛刺、乱丝、断丝和却丝总长度不超过螺丝全长10%。管道螺丝连接一般采用圆锥行外螺纹与圆柱内螺纹的连接，螺丝连接材料采用麻丝为口白铅油，安装时在管子外螺丝上涂一层白铅油，将麻丝松2或落而均匀的纤维，然后从螺丝第二扣螺丝方向进行缠绕，缠绕后表面沿螺丝方向涂白铅油，麻丝从管端垂挤入管腔，以免堵塞管路。
（2）阀门安装：阀门进厂要认真检查，其规格型号，是否与设计一致，并有关技术资料，阀门应在关闭状态下安装并应找设计型号核对，根据介质流向确定其安装方向。
（3）管道焊接：与管道焊接或管道焊接，焊件间焊缝为管道壁厚倍，便于焊接，要保证法蓝与管子垂直，里外施焊。
（4）管道安装完毕应进行试压冲洗，试压时应分段缓慢长升至倍的系统工作压力，并保持10分钟无渗漏为合格，并做好记录。
给排水工程主要施工方法技术要求
给排水工程主要施工方法技术要求给排水工程主要施工方法技术要求提要：机具准备：根据总进度及专业进度计划，组织机具进厂，管道施工队在现场底层设置管道加工预制场，放置电动机器和其他机具 给排水工程主要施工方法技术要求 1室内给水系统 （1）施工准备：A材料准备：本工程给水管道采用PPR管热容连接，阀门采用塑料阀门。 系统使用的管材、管件检验，应符合设计要求和先向标准的规定，并且有出厂合格证，材质等级证与设计所采用的管子一致，安装前，应进行外观检查，阀门及其配料要有出厂组件清单，检查在否完好无缺，且有制造厂的合格证，外观上无加工缺陷及损伤，有清晰的名牌及标志。 （2）技术准备：以进场强管道工程师、厂长、应认真熟悉施工图及有关技术资料。将管道施工图与结构图建筑图及有关电气、消防、采暖施工图，进行核实，熟悉流程，了解施工及验收标准，熟悉现场环境及土建进度安排，施工管理等情况，对施工作业人员进行质量教育、安全教育、做好技术交底，明确器具是被安装的做法及标准，明确各管道安装尺寸、坡度、支吊架形式。 （3）机具准备：根据总进度及专业进度计划，组织机具进厂，管道施工队在现场底层设置管道加工预制场，放置电动机器和其他机
具。 （4）管道安装：管道穿墙和楼板时设钢套管，管道穿地下室墙设钢性防水套管内径要比管道外径大10mm，防水套管内径要比管道外径大20-40mm左右，穿楼板套管下端与楼面平齐上端高出建筑地面20mm（厕所高出50mm）穿墙套管两端与墙面平齐，钢套管外刷防锈漆一道，在管道安装时及时套入，待管道校正无误后调整固定，防水套管与管道间空隙用油麻填实，用沥青灌平。 （5）管道热熔连接 （A）固定熔接器安装加热端头，把热熔器放置于架上，根据所须管材规格安装对应的加热模头，并用内六角拌紧，一般小头在前端大头在后端。 （B）通讯开机：接通电源（电源线必须带有接地保护线）绿色指示灯亮，待绿色指示灯熄灭，红色指示灯亮，表示熔接器进入自动控温状态，可开始操作，注意在自动控温状态，红灯、绿灯会交替进行点亮，这说明熔接器处于受熔状态，不影响操作。 （c）熔接管材、管件：用切管器垂直切断管材，将管材和管件同时无旋转推进熔接器模头内，并按下表进行操作，达到加热时间后立即把管材与管件从模上同时去下，迅速无旋转地直线均匀插入到所须深度，使接头处形成均匀凸缘（如操作环境温度低于5℃加热时间延长50%）。 （D）注意事项： 在使用熔按器过程中，手及易燃物不能触及电熔热块部分以免发
给排水工程施工组织设计方案)
苏宁华南地区电子商务运营中心项目施工总承包给排水工程 施 工 组 织 设 计 （方案） 编制：____________________ 审核：_____________________ 批准：_____________________ 通州建总集团有限公司 年月日
给排水工程施工组织设计（方案） 一、编制依据 （一）给排水工程主要采用技术规范（规程）和标准： （1）GB50300－2001《建筑安装工程质量检验评定统一标准》 （2）GJJ/T29-82 《建筑排水硬聚乙烯管道工程技术规范》 （3）G B50242-2002《建筑给排水及采暖施工质量验收规范》 （4）G B50268- 97《给排水管道工程施工及验收规范》 （二）编制范围苏宁华南地区电子商务运营中心项目施工总承包工程合同、招标文件及给排水施工图规 定的内容。 （三）编制原则 坚持我公司“工序受控、保质量达标；服务到位、让顾客满意。”的质量方针，实行诚信 施工，信守“质量第一，安全第一，信誉第一，用户至上”的信条。 今天的质量就是明天的市场的准则，合理安排施工进度，精心组织施工，将我们的施工 设想和我公司的质量方针贯彻于项目的全过程，实现我们的承诺。 二、工程概况 本项目建设地点位于佛山市三水区。项目包含仓库、综合楼以及泵房等。其中： 1号库总建筑面积21735.16m2,为丙二类单层仓库，层高14.9米，2号库总建筑面积 22748.39m2,为丙二类单层仓库，层高14.9米，3号分拨中心总建筑面积43805.21m2,为丙二类双层仓库，首层层高7.5米，二层层高7.35米，4号库总建筑面积20645.01m2,为丙二类单层仓库，层高14.85米，5号库总建筑面积19014.20m2,为丙二类单层仓库，层高14.85米，6 号库总建筑面积24219.26m2,为丙二类单层仓库，层高14.85米， （一）概况
给排水安装工程施工方案及主要技术措施
给排水安装工程施工方案及主要技术措施 一、重庆涪陵锦华雅苑给排水安装工程介绍 本工程给排水安装工程，主要包括生活给水管道系统、排水管道系统、雨水排水系统。本工程为综合区住宅小区，生活给水立管及横管采用内衬宿外热镀锌钢管，丝扣连接，室内用PPR管，采用热熔连接；雨水排水管道采用UPVC排水管，承插胶水粘接；卫生间立管道采用G系列漩流降噪型特殊配件单立管排水系统。室内排水横支管采用内壁光面的UPVC排水塑料管；高层废污水底排出户横管采用柔性接口铸铁排水管；空调冷凝管采用UPVC排水管。 1、给排水安装工程施工顺序 给排水管道安装施工顺序为：从下向上进行施工，主管→干管→支管 →试压。 2、给排水安装施工前准备 ○1资料的准备：认真收集与给排水安装工程有关的施工及验收规范、施工图纸、标准图集、质量验评标准等。 ○2给排水施工技术员，开工前认真熟悉施工图纸，核对管道的标高、坐标有无矛盾，并形成读图记录，作为图纸会审的记录。 ○3做好施工技术交底，针对给排水工程特点，在操作方法、安全事项、质量要求、自检记录、限额领料等方面，编制详细的施工技术方案，以保证暖卫安装工程施工顺利进行。
操作方法：班组在施工过程中，按设计图纸的要求、技术变更通知书、给排水安装工程施工及验收规范、质量检验评定标准等要求进行施 工。 安全注意事项：施工人员必须严格遵守国家安全劳动保护法，所有进入施工现场人员，要接受安全教育、防火教育，学习安全法规，并做 好记录。 质量要求：给施工班组和施工人员下达月生产任务时，同时下达质量要求和技术标准，写明所做工作的安装规范及验收标准，并作为考核 安装工人的标准。 自检记录：对施工班组应下达自检记录要求。施工班组生产的产品，要依据设计图、施工规范、质量检验评定标准进行自检，并写明工作部位，以便施工员复检，自检记录由施工班组长交施工员存档。 限额领料：是专业施工人员依照设计图、损耗量对班组实行材料领用的控制手段，并用专业表格反映出来。专业施工人员根据当月的生产情况，将班组当月所需的主材、辅材下达限额领料单给材料部门，以 控制材料浪费。 3、UPVC承压塑料排水管道安装的施工方法和技术措施 ○1工艺流程 安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封堵洞口→闭水试验→通水试验→通球试验→竣工验收。 ○2安装准备
给排水工程施工技术课程标准
湖南水利水电职业技术学院 Hunan Technical College 给排水工程施工技术课程标准 （基本要求） 学制三年制大专 适用专业给排水工程技术 撰写教师张竹 专业负责人王勇泽 系主任周四清 教务处
二○一一年五月
课程基本信息表 填写说明： 1、“考核性质”栏目的填写：考试、考查、考证三类，可以多项选择。 2、凡自编教材讲义，应在“教材名称”栏内注明。 3、获奖教材指获省部级以上获奖教材。 4、本表一式三份，经审批后，任课教师、系（部）、教务处各一份。 5、凡同进度、同教材课程应制订同一份课程教学实施计划表，供相关教师使用。
1、课程定位 《给排水工程施工技术》是高职给排水工程技术专业一门重要专业课，是依据给排水工程技术专业人才培养方案设计，学生前期已经掌握工程制图基础、力学与结构基础、建筑材料基础、地基与建筑构造、工程测量基础、电工电气基础、给排水设计基础等专业基础知识。本课程重点研究给排水工程施工技术、施工组织与管理等方面知识，并充分吸收近年来给排水工程施工的新技术、新成果，结合国家现行规范、标准，培养学生从事给排水工程施工及相关工作的基本能力。 2、工作任务和课程目标 2.1 工作任务及职业能力 本课程的工作任务与职业能力分析见表1。 表1 工作任务与职业能力分析表
2.2 课程目标 给排水施工学习领域主要培养学生从事给排水工程施工及相关工作的基本能力，分为市政给排水工程及建筑给排水工程施工两大模块，其中市政给排水工程施工模块重点学习给排水管网施工种的土石方工程施工任务、施工降水、给排水管道的安装施工任务、水处理构筑物的施工任务、卫生设备的安装、水处理设备的防腐等的施工技术、施工组织、工程验收、施工与验收规范等知识。 根据课程面对的工作任务和职业能力要求，本课程的目标见表2。 表2 课程目标表
给排水管道施工技术规范
排水管道施工技术要求 一、施工前准备工作 （一）排水管道工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。 （二）排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料： 1.现场地形、地貌、建筑物各种管线和其他设施的情况； 2.工程地质和水文地质资料； 3.气象资料； 4.工程用地交通运输及排水条件； 5.施工供水供电条件； 6.工程材料施工机械供应条件； 7.在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料； 8.结合工程特点和现场条件的其他情况和资料。 （三）排水管道工程施工前应编制施工组织设计。施工组织设计的内容主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。对主要施工方法，应分别编制专项施工组织设计。（四）施工测量应符合下列规定： 1.施工前建设单位应组织有关单位向施工单位进行现场交桩； 2.临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。开槽铺设管道的沿线临时水准点，每200m不宜少于1个； 3.临明水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核； 已建管道构筑物等与本工程衔接的平面位置和高程，开工前应校测。 4. 二、给排水管道安装施工工艺流程图： 熟悉图低和有关技术资料 施工测量放线 沟槽开挖及管道基础制作 管道敷设及安装
试压及清（吹）洗 检查井制作及防 试运交工验 三、给排水管道安装施工的方法及要求： （一）沟槽开挖、支撑与回填的施工方法及要求 1 沟槽开挖 1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识； 1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。 1.2.1控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。 1.2.2控制桩必须稳固，不被扰动，最好有保护措施。控制桩中心1.0米范围内的土方应在沟槽验收完或控制桩已转移至沟底后方可集中铲除； 1.3确定开挖深度：根据测量员交底的测量结果，对照施工图，计算出每个桩点处沟槽相对桩基线下降深度，将其结果记录在记录本上，并用红色漆标记在控制桩上； 1.4沟槽人工开挖 根据土质的性质，由作业人员自行选择合适的开挖工具；1.4.1． 随时用钢卷尺检测沟槽的开挖深度和沟底宽度。1.4.2各种管线和其它设施开挖的土方，1.4.3可堆置在沟槽两侧，但不得影响建筑物、的安全，同时不得掩埋消火栓、管道闸阀、雨水口、测量标志和各种地下管线的井盖，并不得防碍其正常使用；以上）时，应在沟壁1.4.5当开挖深度接近设计深度（一般应高于设计高程10cm 高程控制桩）；内设置与设计沟底高程平行的高程控制桩（如20cm 或50 cm再用钢卷尺沿并保证绳两端与桩上的标志线重合，1.4.6在两控制桩上绑一线绳，线绳向下测量，进行沟底修整。在雨季或冬季作业时，若沟槽开挖好后不能马上铺设管道或进行管基施工，1.4.7 应先留出10cm厚左右暂不挖去，待安装施工前再清理至设计高程。 1.5沟槽机械开挖沟槽开挖机械一般为反铲和挖沟机。1.5.1 1.5.2沟槽开挖宽度及深度的控制方法同人工开挖。厚的土层暂不挖去，待铺管前用人工清理至设计高程。沟底应留有1.5.320-30cm 沟槽开挖的质量要求：1.6若局部超挖则应用相同的土壤1.6.1不得扰动天然地基或地基处理符合设计要求。填补，并须夯实至接近天然密实度，或应用砂土分层仔细夯实。 1.6.2槽壁平整，边坡坡度符合施工设计的规定。 1.6.3沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。 1.6.4槽底高程的允许偏差：开挖土方时应为±20mm；开挖石方时应为+20mm、-200mm。 1.6.5沟底不得有突出的块石，若埋有不易清除的大块石时，应将其上部铲除，然后铺一层厚度不小于15mm的砂土或当地软土整平夯实。

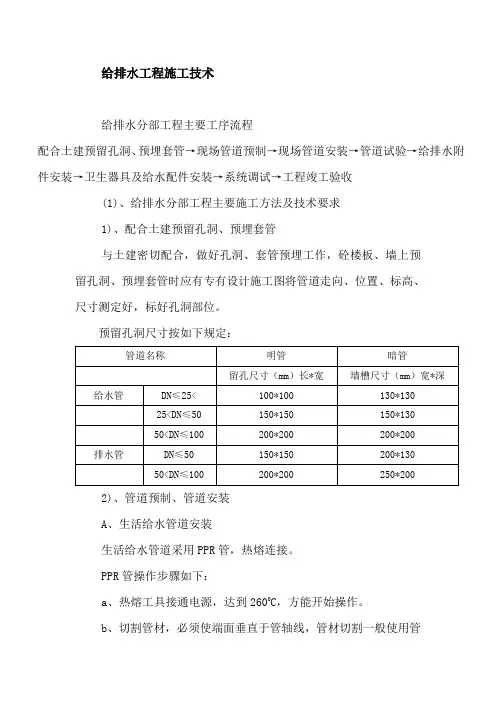

给排水工程施工技术
