管沟技术交底.docx
管沟回填技术交底(2021版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改管沟回填技术交底(2021版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.管沟回填技术交底(2021版)1??管沟挖成设计范围时，回填前管沟槽底应整平，并清除两侧树根、垃圾。
2??管底至管顶上50cm范围内，用符合要求的原路基土填筑。
不得含有杂草、砖、石头等杂物。
如有必须要清除干净，否则不得做填充材料。
3??管道两侧和管顶以上50cm范围内的回填材料，应由沟槽两侧对称运入槽内。
不得直接扔在管道上，虚铺厚度为20cm。
4??管道与基础之间的三角区应填实，对管顶50cm以上回填时应注意和两侧基础搭接紧密，不得漏夯。
上面震下的虚土要及时清除。
5??分段回填压实时，相邻段的接茬应呈阶梯形，相互搭接，不得漏夯。
6??采用冲击夯、平板夯等压实工具时，应夯夯相连。
重叠宽度不小于三分之一。
7??重点注意排水井和检查井周围，应仔细夯实、洒水均匀。
8??打夯前应检查含水量。
作到洒水均匀，闷料达到最佳含水量方可打夯。
对于局部含水量较大而出现翻浆、弹簧现象的应及时翻晒。
晾干后方可回填压实。
9??检查井、排水井周围回填时，回填材料应与井壁紧贴。
井室周围回填压实应沿井室中心对称进行，且不得漏夯。
10??在人工摊铺回填材料时，要保持整体平整。
利于洒水均匀，方便打夯。
且打夯遍数不得少于7遍。
11??施工人员必须要佩带安全帽。
在管沟内打夯时要注意两边危石的松动情况，及时排除险情。

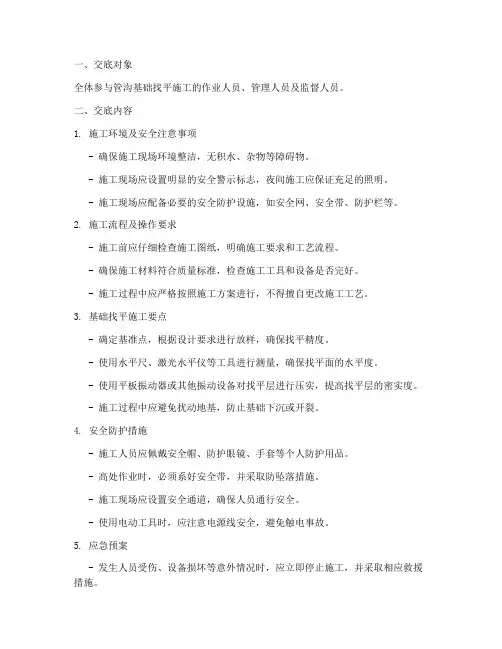

管沟基础找平安全技术交底模板
一、交底对象全体参与管沟基础找平施工的作业人员、管理人员及监督人员。
二、交底内容1. 施工环境及安全注意事项- 确保施工现场环境整洁，无积水、杂物等障碍物。
- 施工现场应设置明显的安全警示标志，夜间施工应保证充足的照明。
- 施工现场应配备必要的安全防护设施，如安全网、安全带、防护栏等。
2. 施工流程及操作要求- 施工前应仔细检查施工图纸，明确施工要求和工艺流程。
- 确保施工材料符合质量标准，检查施工工具和设备是否完好。
- 施工过程中应严格按照施工方案进行，不得擅自更改施工工艺。
3. 基础找平施工要点- 确定基准点，根据设计要求进行放样，确保找平精度。
- 使用水平尺、激光水平仪等工具进行测量，确保找平面的水平度。
- 使用平板振动器或其他振动设备对找平层进行压实，提高找平层的密实度。
- 施工过程中应避免扰动地基，防止基础下沉或开裂。
4. 安全防护措施- 施工人员应佩戴安全帽、防护眼镜、手套等个人防护用品。
- 高处作业时，必须系好安全带，并采取防坠落措施。
- 施工现场应设置安全通道，确保人员通行安全。
- 使用电动工具时，应注意电源线安全，避免触电事故。
5. 应急预案- 发生人员受伤、设备损坏等意外情况时，应立即停止施工，并采取相应救援措施。
- 施工现场应配备急救箱，并明确急救措施。
- 应制定应急预案，包括事故报告、人员疏散、救援措施等。
三、交底要求1. 施工单位应组织作业人员进行安全技术交底，确保每位人员充分了解施工安全要求。
2. 作业人员应认真听取交底内容，并提问确认。
3. 施工单位应定期对作业人员进行安全教育培训，提高安全意识。
4. 施工现场应设置专人负责安全监督，确保各项安全措施落实到位。
四、交底记录1. 交底时间：____年____月____日2. 交底地点：____3. 交底人：____4. 接受人：____5. 交底内容摘要：五、注意事项1. 施工过程中应密切关注天气变化，遇雨、雪、雾等恶劣天气时，应暂停施工。
管沟技术交底
管沟技术交底交底内容：1、作业条件：管沟定位放线完毕，没有妨碍管沟基础施工的障碍物。
2、施工准备：2.1人员准备：钢筋工10人，木工10人，砼工5人，小工8人2.2机具准备：挖掘机、铁锹、羊镐、打夯机、振捣棒、刮杠、抹子2.3材料准备：螺杆、钢管、方木、木胶板3、施工内容：管沟布置见管沟平面布置图。
管沟为Ⅱ管沟，管沟详图见国标02J331地沟及盖板图集P41，P15页。
3.1管沟开挖：土方施工先根据管沟平面布置图用白灰画出开挖上口线，开挖边从垫层边外扩200mm，基础基坑采用机械开挖，人工修整，基础立面铁铲修平，底面素土用打夯机夯实两遍,压实系数不得小于0.94。
尤其注意底角底边处。
3.2钢筋砼施工每20米为一个施工浇筑段。
钢筋规格及做法按国标02J331地沟及盖板图集P15页进行加工下料，钢筋加工好后，按02J331图集要求进行插筋绑扎。
吊环加工不得采用冷加工钢筋。
砼浇筑分三次完成先垫层，后底板，最后为墙体。
砼标号垫层为C15，其他均为C25，墙体采用现浇方式施工，管沟盖板为C25预制钢筋砼盖板，采用1：2水泥砂浆勾缝。
做法尺寸配筋详见国标02J331地沟及盖板图集P41。
盖板采用方木木胶板定型制作，制作场地85-86#楼东边空地上。
材料到位后立即进行预制。
盖板加工前板底整平夯实，铺设薄膜，进行砼浇注时采用振捣棒平行振捣，后应进行浇水养护，保证砼质量。
管沟盖板必须养护一周后才能使用。
通气孔必须预埋好后在进行浇筑砼，接缝处采用止水带塞缝。
3.3模板施工模板采用15mm厚木胶合板，管沟外墙用钢管和50mm×100mm方木作为龙骨，卡扣进行加固。
两内墙中间用方木作为顶杆撑，上下共四道，横向间距为1米。
螺干竖向间距同方木顶杆撑，横向间距为0.5米。
详见下图：。
(完整word版)管沟施工安全交底
6、对于地下水位较高地段管沟的开挖，应采取明沟排水措施排出管沟内的积水，在沟底一侧开挖排水沟、集水井，使水流入集水井中，用水泵排走。
三、挖掘机开挖管沟安全交底：
1、挖掘机的作业和行走场地应平整坚实，对松软地面应垫以枕木垫板。
序号
姓名
1
7
13
19
281420 Nhomakorabea3
9
15
21
4
10
16
22
5
11
17
23
6
12
18
24
说明：本表中交底内容可另附；一式两份，双方签认后各执一份。
1、施工中的废弃物，运到指定的场地进行处理。
2、报废材料或施工中返工的挖除材料就立即运出施工现场，各种包装袋及时清理处理，以免造成白色污染。
3、节约能源，降低用电消耗。
4、每日工程完工后及时清理现场垃圾，做到文明退场。
交底人单位
交底人/日期
被交底单位/职务
被交底人（全员）签认：
序号
姓名
序号
姓名
序号
姓名
四、吊装作业安全交底内容：
1、施工现场设立安全标志。危险地区必须悬挂“禁止停留”、“注意安全”等标志。
3、起重作业要做到“十不吊运”：
⑴、指挥信号不明或违章指挥不吊；⑵、重量不明或者超载不吊；
⑶、重心不明、工件捆绑不牢不吊；⑷、吊物上面有人不吊；
⑸、安全装置不灵不吊；⑹、工件埋在地下不吊；
⑺、视线不清不吊；⑻、棱角物件无防护措施不吊；
8、作业时，应待机身停稳后再挖土，当铲斗未离开工作面时，不得作回转、行走等动作。回转制动时，应使用回转制动器，不得用转向离合器反向制动。
管道沟安全作业技术交底模板
一、工程名称：____________________二、工程编号：____________________三、施工部位或层次：__________________四、施工内容及交底内容：1. 作业前准备（1）施工人员必须熟悉本交底内容，了解作业区域的安全风险，严格遵守操作规程。
（2）作业前应检查工具、机械、电气设备及沟槽边坡、支撑等，确认安全。
（3）施工现场必须设明显的安全警示标志。
有人员、车辆通行地段的沟槽必须设不低于1.2m的防护栏，防护栏的横杆不少于两道。
2. 沟槽开挖与支护（1）沟槽开挖应自上而下进行，禁止掏洞挖土。
在沟槽壁发现裂缝、脱落、冻融等情况时，应立即停止作业，并报告上级。
（2）沟槽开挖过程中，必须及时进行支护，确保沟槽稳定。
支护材料应选用合格产品，并符合设计要求。
（3）沟槽内严禁堆放材料、工具等物品，以免影响施工安全和沟槽稳定性。
3. 管道安装与调试（1）管道安装前，应对管道进行外观检查，确保管道无裂纹、变形等缺陷。
（2）管道安装过程中，严禁将管道直接扔入沟槽内。
使用起重机具进行下管时，应确保管道平稳下落。
（3）管道安装后，应进行调试，确保管道运行正常。
调试过程中，应密切观察管道运行状态，发现异常情况立即停止调试，并报告上级。
4. 沟槽回填与恢复（1）沟槽回填前，应对沟槽进行清理，确保无杂物、垃圾等。
（2）沟槽回填应分层夯实，每层厚度控制在20cm左右。
回填材料应选用合格产品，并符合设计要求。
（3）沟槽回填完成后，应对沟槽进行平整，恢复原状。
5. 安全注意事项（1）作业中严禁掏洞挖土，应经常检查沟壁是否存在裂缝、脱落、冻融等情况，支撑有无松动、变形等现象，发现异常时必须立即停止作业，并报告上级。
（2）不得从槽上向下或者从槽下向上抛扔工具、物料，上下沟槽应走马道或安全梯。
马道、安全梯间距不宜大于50m。
严禁攀登撑木或乘吊运机械上、下沟槽。
通过沟槽必须走便桥。
作业中不得碰撞沟槽支撑。

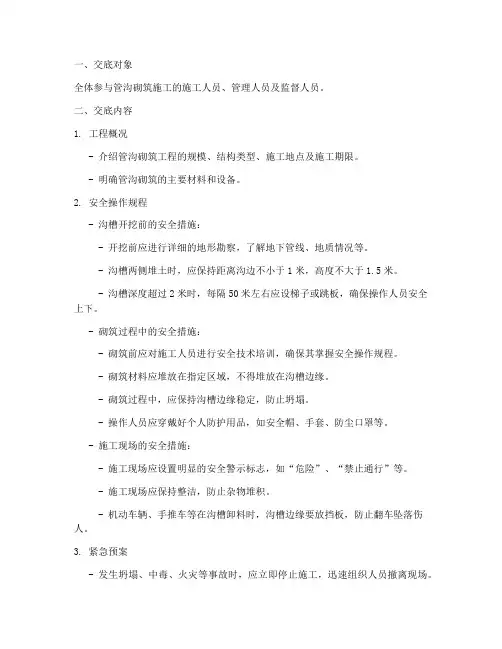

管沟砌筑安全技术交底模板
一、交底对象全体参与管沟砌筑施工的施工人员、管理人员及监督人员。
二、交底内容1. 工程概况- 介绍管沟砌筑工程的规模、结构类型、施工地点及施工期限。
- 明确管沟砌筑的主要材料和设备。
2. 安全操作规程- 沟槽开挖前的安全措施：- 开挖前应进行详细的地形勘察，了解地下管线、地质情况等。
- 沟槽两侧堆土时，应保持距离沟边不小于1米，高度不大于1.5米。
- 沟槽深度超过2米时，每隔50米左右应设梯子或跳板，确保操作人员安全上下。
- 砌筑过程中的安全措施：- 砌筑前应对施工人员进行安全技术培训，确保其掌握安全操作规程。
- 砌筑材料应堆放在指定区域，不得堆放在沟槽边缘。
- 砌筑过程中，应保持沟槽边缘稳定，防止坍塌。
- 操作人员应穿戴好个人防护用品，如安全帽、手套、防尘口罩等。
- 施工现场的安全措施：- 施工现场应设置明显的安全警示标志，如“危险”、“禁止通行”等。
- 施工现场应保持整洁，防止杂物堆积。
- 机动车辆、手推车等在沟槽卸料时，沟槽边缘要放挡板，防止翻车坠落伤人。
3. 紧急预案- 发生坍塌、中毒、火灾等事故时，应立即停止施工，迅速组织人员撤离现场。
- 事故发生后，应立即报警，并采取相应的救援措施。
- 施工单位应制定应急预案，并定期组织演练。
4. 文明施工- 施工现场应保持整洁，不得乱扔垃圾。
- 施工人员应遵守施工现场纪律，不得酒后作业。
- 施工单位应加强对施工人员的管理，确保其遵守国家法律法规和施工现场管理制度。
三、交底要求1. 施工人员应认真听取安全技术交底，并做好记录。
2. 施工人员应严格按照安全技术交底要求进行施工，不得擅自更改操作规程。
3. 施工单位应加强对施工人员的安全教育培训，提高其安全意识。
4. 施工单位应定期对施工现场进行安全检查，确保施工安全。
四、交底时间[填写交底时间]五、交底人[填写交底人姓名及职务]六、记录人[填写记录人姓名及职务]七、备注本安全技术交底模板仅供参考，具体内容应根据实际情况进行调整。
管道沟施工安全技术交底模板
一、施工单位名称：二、单位工程名称：三、施工部位：四、施工内容：一、安全常规教育1. 所有施工人员必须进行入场前的安全教育，考试合格后，成绩造册登记，方能上岗。
2. 施工人员进入现场必须戴合格的安全帽，系好帽带，锁好扣带。
3. 施工人员在作业活动中严禁穿拖鞋、赤背（女职工禁止穿高跟鞋）。
4. 施工人员在施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场。
5. 施工人员必须遵守国家的法律、法规和企业的规章制度以及劳动纪律。
二、施工前的安全检查1. 开挖前，应对施工现场进行全面检查，确保现场安全。
2. 对地下管线进行调查，并予以保护。
如影响施工，应及时协调有关部门和单位，以便于及时解决，保障工程的顺利进行。
3. 检查施工现场的机械设备、临时用电、脚手架等是否合格，并挂牌使用。
三、沟槽开挖1. 开挖前，应清理施工现场，确保无障碍物。
2. 按照设计要求进行开挖，严禁超挖。
3. 开挖过程中，应严格按照边线进行开挖，确保沟槽尺寸符合要求。
4. 机械开挖时，严禁所有人员进入其旋转半径以内。
5. 边沟土方堆放距坑边不小于1米，高度不高于1.5米。
四、管道运输与安装1. 管道运输工具必须符合要求，在运输过程中必须把管道捆绑牢固，防止掉下伤人。
2. 在沟槽内安装管道时，首先要检查沟槽的深度、宽度是否符合技术交底要求，该放坡的要按比例放坡，不得偷工减料，违章作业。
3. 管道焊接时，电焊工一定要持有效证件上岗，开用火证，设防火设施。
4. 电焊机要做到上盖下垫（防雨、防晒、防砸），要有漏电保护节能器，双线到位，二次线不得超过30米。
焊把线不得有破损和裸露现象。
5. 把周围的易燃易爆物品清理干净，防止火灾。
6. 在沟内焊接过程中，地面一定要有旁站人员，如有危险立即通知焊工，防止安全事故发生。
五、管道内作业1. 进入管道内作业应符合下列要求：a. 作业过程中，管道内应通风良好，随作业随清理，保持管道内清洁。
b. 作业时一旦发生意外情况，管外监护人员必须立即将作业人员拽出管外抢救。
管沟作业安全技术交底模板
一、交底目的为确保管沟作业过程中施工人员的人身安全和工程质量，特进行安全技术交底。
本交底针对管沟开挖、基础施工、管道安装等环节，详细说明安全操作规程及注意事项。
二、适用范围本交底适用于所有参与管沟作业的施工人员、管理人员及监督人员。
三、安全操作规程1. 作业前准备- 检查施工图纸，了解管沟位置、深度、尺寸及地下管线情况。
- 评估施工环境，包括地质条件、周边建筑物、交通状况等。
- 准备必要的施工工具、设备、材料和安全防护用品。
2. 管沟开挖- 开挖前，设置明显的警示标志和围栏，夜间设置照明和警示灯。
- 沟槽两侧堆土，距离沟边不小于1米，高度不大于1.5米。
- 沟槽深度超过2米时，每隔50米左右设置梯子或跳板，确保操作人员安全上下。
- 按土质情况确定支撑形式，支撑材料不得有腐朽、劈裂等现象。
- 支撑应经常检查，发现异常立即加固。
3. 基础施工- 卸基础材料时，注意不要碰触支撑木、撑柱，确保操作人员安全。
- 卸大石块或混凝土时，使用滑槽卸料，不得从地面直接倒入沟内。
- 机动翻斗车、手推车等在沟槽卸料时，沟槽边缘放置挡板，防止翻车坠落。
4. 管道安装- 使用震动器前，检查设备完好，操作人员穿绝缘鞋、戴绝缘手套。
- 保持导线有足够的长度和松弛度，避免线头被拉断。
- 模板拆卸后，先将钉子拔掉或切断，防止飞溅伤人。
5. 安全防护- 施工人员必须佩戴安全帽、安全带等防护用品。
- 遇到高温、潮湿等恶劣天气，采取相应防护措施。
- 作业现场设置安全员，负责现场安全监督和应急处置。
四、注意事项1. 严格遵守操作规程，不得擅自更改施工方案。
2. 作业过程中，密切关注现场情况，发现安全隐患立即停止作业。
3. 加强沟通协调，确保各环节顺利进行。
4. 定期进行安全教育培训，提高安全意识。
五、应急处置1. 发生人员伤亡事故，立即停止作业，拨打急救电话。
2. 保护现场，协助相关部门进行调查和处理。
3. 做好事故原因分析，总结经验教训，防止类似事故再次发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

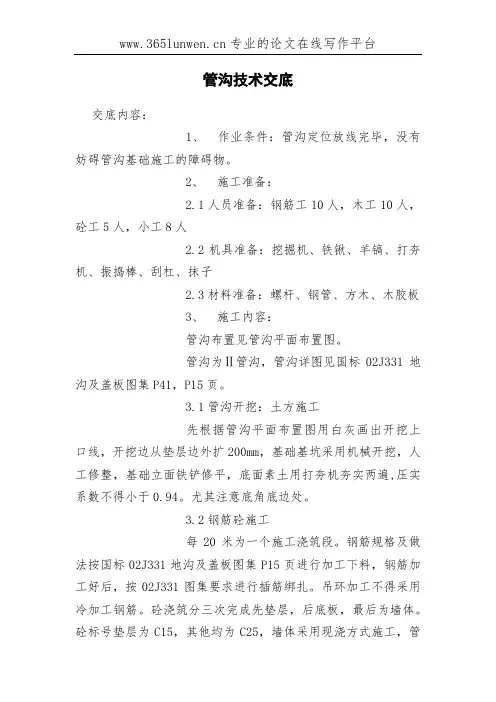

管沟技术交底
