11.断层相关褶皱

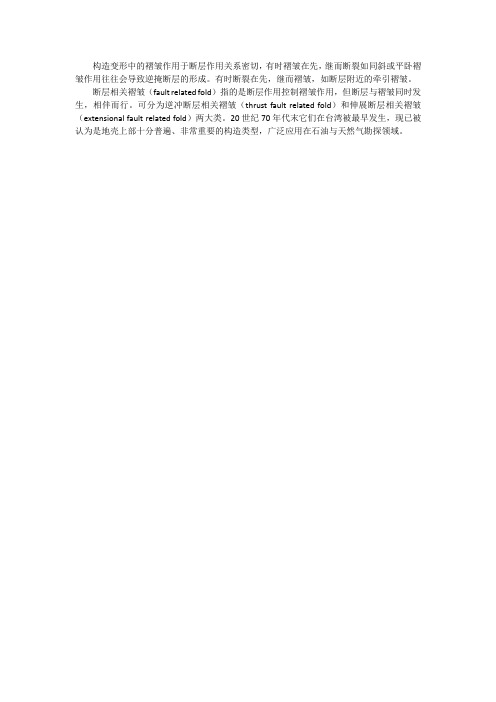

构造变形中的褶皱作用于断层作用关系密切，有时褶皱在先，继而断裂如同斜或平卧褶皱作用往往会导致逆掩断层的形成。
有时断裂在先，继而褶皱，如断层附近的牵引褶皱。
断层相关褶皱（fault related fold）指的是断层作用控制褶皱作用，但断层与褶皱同时发生，相伴而行。
可分为逆冲断层相关褶皱（thrust fault related fold）和伸展断层相关褶皱（extensional fault related fold）两大类。
20世纪70年代末它们在台湾被最早发生，现已被认为是地壳上部十分普遍、非常重要的构造类型，广泛应用在石油与天然气勘探领域。
工程地质--第一章—褶皱PPT课件
-
29
二、褶曲
❖（四）褶曲的形态要素
1.核部 褶曲中心部位的岩层。背斜的核部 地层最老，向斜的核部地层最新。对同一褶 曲而言，随着出露高度的不同，褶曲的核部 地层会发生相应的变化。 2.翼部 褶曲核部两侧部位的岩层。对同一 个褶曲而言，核部两侧的翼部地层以核部地 层为中心镜相对称。当两褶皱（背斜、向斜 ）相邻时，两核部之间的公共部分为共同的 翼部，即一褶皱的核部不得包含另一褶皱的 翼部。
如果作用力大，应变速率很大，即使在地下一定深处，岩层也会呈弹 性弯曲或断裂；反之，即使在地表条件下，也会发生蠕变而形成褶皱。
-
19
一、褶皱的定义
❖影响褶皱形成的主要因素
4.基底构造因素 基底构造特别是基底断裂构造，对盖层的褶皱形态和组合型式
具有较大的影响，如一些雁行褶皱、穹隆构造、不对称褶皱等常是 受基底构造控制。
-
20
二、褶曲
（一）褶曲的定义 （二）褶曲的形态 （三）褶曲的基本类型 （四）褶曲的形态要素 （五）褶曲的分类 （六）褶曲的组合类型
-
21
二、褶曲
❖（一）褶曲的定义
褶皱构造中任何一个单独的弯曲称为褶曲。 褶曲是组成褶皱的基本单元。
-
22
二、褶曲
❖（二）褶曲的形态
当岩层的新老关系已知时，分为两种：背斜与向斜，其中背斜以老 地层为核心，向斜以新地层为核心。 当岩层的新老关系不明时分为三种：背形、向形与侧形。其中背形 向上隆起，向形向下隆起，侧形中部向侧弯曲，见下图。
-
30
二、褶曲
❖（四）褶曲的形态要素
3.转折端 褶曲从一翼到另一翼的弯曲 部位。转折端在横切褶曲的剖面上可以 是一点、一段曲线或一段直线。 4.枢纽 褶曲在同一岩层面上最大弯 曲点的连线。枢纽在空间上可以是直线 、曲线、水平线、倾斜线等。
第二章第二节褶皱构造PPT课件
①当褶曲枢纽水平时，翼部的擦痕方向与 枢纽(或岩层走向)近于垂直；
②当枢纽倾伏时，擦痕方向则与枢纽斜交 或近于平行。
①当褶曲枢纽水平时，翼部的擦痕方向与枢 纽(或岩层走向)近于垂直；
枢纽
擦痕
檫痕
②当枢纽倾伏时，擦痕方向则与枢 纽斜交或近于平行。
枢纽
擦痕
2．小褶皱（亦称为拖拉褶皱） 主褶曲轴
小褶皱主要发育于主褶曲的翼部，其轴线与主褶曲轴 近于平行；轴面与岩层面斜交，二者锐夹角指向相邻岩层 相对滑动方向。由此可见，相对向上滑动的是新岩层，向 下滑动的是老岩层；新岩层的滑动方向常指向背斜的转折 端，老岩层的滑动方向则常指向向斜的轴部；
作业三十六 下图为几处含煤地层的水平切面图，请利 用地层新老关系判断并描述各属于什么地质构造。
T J K
J
T
P
倾斜褶曲做煤层底板等高线图时投影到水平面上是一 组曲线。
枢纽水平
枢纽倾伏
作业三十六 下图为一处含煤地层的水平切面图，请利 用地层新老关系判断并描述属于什么地质构造。
枢纽的概念
A
【理论与实践】 作业三十八 构造分析与 应用
下图为剖面示意图，在地表出现三处同一煤层的露头。根 据岩层产状变化有人判断A处是背斜构造，B处是向斜构造， 但在B处施工钻孔没有见到煤层，请解释这是什么原因?总结 怎样判断背斜、向斜构造。
【分析结论】
【理论与实践】
倾伏褶皱(北美)
【理论与实践】 向斜的扬起端－新疆库车河
根据井下开采揭露资料证明存在的褶曲
±0 ＋50
一采区
乌龟山背斜 ＋100
二采区 在井下由于褶曲存在，南桐矿以背斜轴部作为采区分界示意图
【证据4】 【识别环境地表】
②当枢纽倾伏时，擦痕方向则与枢纽斜交 或近于平行。
①当褶曲枢纽水平时，翼部的擦痕方向与枢 纽(或岩层走向)近于垂直；
枢纽
擦痕
檫痕
②当枢纽倾伏时，擦痕方向则与枢 纽斜交或近于平行。
枢纽
擦痕
2．小褶皱（亦称为拖拉褶皱） 主褶曲轴
小褶皱主要发育于主褶曲的翼部，其轴线与主褶曲轴 近于平行；轴面与岩层面斜交，二者锐夹角指向相邻岩层 相对滑动方向。由此可见，相对向上滑动的是新岩层，向 下滑动的是老岩层；新岩层的滑动方向常指向背斜的转折 端，老岩层的滑动方向则常指向向斜的轴部；
作业三十六 下图为几处含煤地层的水平切面图，请利 用地层新老关系判断并描述各属于什么地质构造。
T J K
J
T
P
倾斜褶曲做煤层底板等高线图时投影到水平面上是一 组曲线。
枢纽水平
枢纽倾伏
作业三十六 下图为一处含煤地层的水平切面图，请利 用地层新老关系判断并描述属于什么地质构造。
枢纽的概念
A
【理论与实践】 作业三十八 构造分析与 应用
下图为剖面示意图，在地表出现三处同一煤层的露头。根 据岩层产状变化有人判断A处是背斜构造，B处是向斜构造， 但在B处施工钻孔没有见到煤层，请解释这是什么原因?总结 怎样判断背斜、向斜构造。
【分析结论】
【理论与实践】
倾伏褶皱(北美)
【理论与实践】 向斜的扬起端－新疆库车河
根据井下开采揭露资料证明存在的褶曲
±0 ＋50
一采区
乌龟山背斜 ＋100
二采区 在井下由于褶曲存在，南桐矿以背斜轴部作为采区分界示意图
【证据4】 【识别环境地表】
《褶皱和断层》PPT课件
整理课件
5
在一般情况下，背斜常 形成什么地形？向斜常 形成什么地形？
背斜
在一般情况下，背斜常 形成山岭，向斜常形成 谷地或盆地。
向斜
1 2 3
整理课件
6
想一想，背斜谷和向斜山分别是怎样形成的？
背斜顶部因受张力作用，岩性比较疏松，裸露在地
表，容易被侵蚀成谷地；向斜槽部因受到挤压力作
用，岩性比较坚硬，抗侵蚀能力较强，不容易被外
力侵蚀，反而成为山岭。
整理课件
7
思考：1 、什么是断层？ 2、断层线两侧的岩石的运动方向有什
么不同？
整理课件
8
1、地壳运动产生强大的压力或 张力，超过岩石承受的程 度，岩体发生断裂位移。
2、沿断裂面一侧相对上升，另 一侧相对下降.
整理课件
9
整理课件
10
• 如果断层线两侧的岩石移动幅度很 大，上升的部分会形成什么地形？ 下降的部分又会形成什么地形？
整理课件
13
了解地质构造规律的意义
找矿找水；
地下水 石油 天然气
工程建设
整理课件
14
• 研究地质构造的意义
• ——指导找矿、找水、工程建 设
• 石油、天然气：储存在背斜构造中。 • 地下水：储存于向斜构造盆地中。 • 水库、工程建筑：避免建在断层带
上。 • 修建隧道：选择在背斜部位。 • 采石场:选择在背斜部位。
整理课件
1
（二）地质构造与地 表形态
什么是地质构造？
整理课件
2
褶皱
断层
由地壳运动引起的地层倾斜、弯曲， 甚至断裂的“痕迹”叫地质构造。
整理课件
3
思考:1、什么是褶皱？
褶皱的成因分析PPT课件
（剖面直立）
34
③塑性层小褶皱的 轴面与其上、下相邻的 褶皱面所夹锐角指示其 相邻岩层的滑动方向。
除平卧褶皱和翻卷 褶皱外，可以根据上述 层间滑动规律平判断岩 层顶、底面，从而确定 岩层层序是否正常，以 及背斜与向斜的位置。
层间小褶皱的轴面
顺层滑动方向 层间小褶皱的轴面
弯滑褶皱作用形成的层间小褶皱 可用于判断地层是否正常 35
轴，只有当层面垂直于剪切 方向时，二者才一致 • 无中和面 • 褶皱二翼剪切方向相反 • 属于Ⅱ型相似式，平行于轴面方向上岩层厚度不变。 顶加厚，翼减薄——并非由于物质流动引起 • 背形二侧ＸＹ面成反扇形，可能形成反扇形劈理
48
4. 柔流褶皱作用
发生在具有高韧性和低粘滞度的岩石中，常用来说 明其生成时的物理化学环境。
Mz
P z
塔里木盆地塔北隆起的岩浆底辟构造
44
底辟作用
盐丘构造
• 盐核
– 直径２－３km，边界陡立，下延数km，内 部发育轴面和枢纽陡立的复杂褶皱
• 围岩
– 顶部穹隆状隆起、发育正断层系，褶皱形态 为1A型顶薄褶皱
– 外围的翼部地带向上卷起，甚至形成围绕盐 核的向斜
45
3. 剪切褶皱作用
特点：
（1）被动褶皱作用 （2）褶皱层中发生 平面应变，同一剪 切面上各处的应变 值相等；
（2） 弯流褶皱作用
岩层弯曲变形时不仅发生层间滑动，而且某些岩层 的内部还出现物质流动现象，上下层面对褶皱层内物质 的流动起着控制作用。
特点：
①往往呈相似褶皱或类顶厚 褶皱；
②翼部和转折端的塑性层内 往往形成从属褶皱，显示层 内物质向转折端流动的特征。
弯滑褶皱的内部构造 36
（3）纵弯褶皱中的劈理
节理、褶皱、断层PPT课件
查看全部…
NordriDesign中国专业PowerPoint媒体设计与开发
专业交流
模板超市
设计服务
本作品采用知识共享署名-非商业性使用 2.5 中国大陆许可协议进行许可。
本作品的提供是以适用知识共享组织的公共许可（ 简称“CCPL” 或 “许可”） 条款为前提的。本作品受著作权 法以及其他相关法律的保护。对本作品的使用不得超越本许可授权的范围。 如您行使本许可授予的使用本作品的权利，就表明您接受并同意遵守本许可的条款。在您接受这些条款和规定的 前提下，许可人授予您本许可所包括的权利。
一、节理
地球科学学院
一、节理
地球科学学院
二、褶皱
褶皱的基本类型
地球科学学院
ห้องสมุดไป่ตู้
向斜
背斜
中性褶皱
二、褶皱
褶皱要素：
地球科学学院
二、褶皱
地球科学学院
二、褶皱
地球科学学院
二、褶皱
褶皱的叠加
地球科学学院
二、褶皱
褶皱的叠加
地球科学学院
地球科学学院
羽状张节理与主断层相交的 锐角指示断层的运动方向
派生节理的弯曲方向指示主断层 的运动方向
（）
地球科学学院
一、节理
地球科学学院
一、节理
地球科学学院
一、节理
地球科学学院
一、节理
地球科学学院
一、节理
如图所 示：节 理组交 织在一 起，现 在要找 出分期 配套的 节理组。
地球科学学院
一、节理
蓝线为 同一期 的节理 组，红 线为同 一期的 节理组。
地球科学学院
分期配套
雁列脉
地球科学学院
查看全部…
NordriDesign中国专业PowerPoint媒体设计与开发
专业交流
模板超市
设计服务
本作品采用知识共享署名-非商业性使用 2.5 中国大陆许可协议进行许可。
本作品的提供是以适用知识共享组织的公共许可（ 简称“CCPL” 或 “许可”） 条款为前提的。本作品受著作权 法以及其他相关法律的保护。对本作品的使用不得超越本许可授权的范围。 如您行使本许可授予的使用本作品的权利，就表明您接受并同意遵守本许可的条款。在您接受这些条款和规定的 前提下，许可人授予您本许可所包括的权利。
一、节理
地球科学学院
一、节理
地球科学学院
二、褶皱
褶皱的基本类型
地球科学学院
ห้องสมุดไป่ตู้
向斜
背斜
中性褶皱
二、褶皱
褶皱要素：
地球科学学院
二、褶皱
地球科学学院
二、褶皱
地球科学学院
二、褶皱
褶皱的叠加
地球科学学院
二、褶皱
褶皱的叠加
地球科学学院
地球科学学院
羽状张节理与主断层相交的 锐角指示断层的运动方向
派生节理的弯曲方向指示主断层 的运动方向
（）
地球科学学院
一、节理
地球科学学院
一、节理
地球科学学院
一、节理
地球科学学院
一、节理
地球科学学院
一、节理
如图所 示：节 理组交 织在一 起，现 在要找 出分期 配套的 节理组。
地球科学学院
一、节理
蓝线为 同一期 的节理 组，红 线为同 一期的 节理组。
地球科学学院
分期配套
雁列脉
地球科学学院
查看全部…
断层与褶皱PPT课件
.
8
6.5.1 褶皱类型
• 岩层受力后发生的连续弯曲变形称 褶皱构造，有背斜和向斜两种基本 类型。
• 背斜：岩层向上弯曲，核部出现老 地层，两翼对称重复出现新地层。
• 向斜：岩层向下弯曲，核部出现新 地层，两翼对称重复出现老地层。
.
9
•
褶皱类型的确定
核部为新地层 向斜
背斜 核部为老地层
.
10
•
.
13
褶皱形态
• 褶皱的平面形态 • 褶皱的剖面形态
.
14
•
（1）褶皱的平面形态
•
水平褶皱：枢纽水平
•
（左）。
•
•
枢纽
倾伏褶皱：枢纽倾 伏（右）。
.
15
倾伏褶皱（. 航片）
16
• 构造穹隆
• 构造盆地
.
17
构造穹隆.
18
•
背斜和向斜. 褶皱
19
（2）褶皱的剖面形态
直立褶皱
斜歪褶皱 倒转褶皱
断层使岩层.发生显著位移
1
(1) 断层要素
下盘
断层面 上盘
.
2
(2)断层 类型
• 正断层： 上盘下降。 (左)
• 逆断层： 上盘上升。 (右)
• 平移断层 (下)
.
3
圣安得列斯断层(河谷突. 然转向)
4
(3) 断层组合
地垒 地堑
.
5
断 块 山
.
6
隐伏.断裂
7
第五节 褶皱构造
6.5.1 褶皱类型 6.5.2 褶皱要素 6.5.3 褶皱形态
褶皱的平、. 剖面形态
11
褶皱轴面 褶皱枢纽
地质构造与构造地貌(褶皱、断层)ppt课件
精选ppt课件2021
4、断层与地貌
断层：岩层受力断 裂并沿断裂面有明 显相对位移的现象， 叫做断层。
A.断裂构造 B.有明显相对位移
21
褶皱 断裂 断层
精选ppt课件2021
5、断层形成的地质构造
地垒 :相对上升的岩块，多形成块状山地。如：庐山、 华山、泰山、峨眉山等
地堑 :相对下降的岩块，多形成盆地或谷地。如：吐鲁 番盆地、渭河谷地、汾河谷地等
38
精选ppt课件2021
39
精选ppt课件2021
40
精选ppt课件2021
探究：判断褶皱山与断块山
假如你到野外考察不同的山。会怎样区 别褶皱山和断块山呢？
（1）外貌景观的区别：
褶皱山：波状起伏，山坡较缓 断块山：陡峭挺拔，悬崖峭壁
（2）地质构造的差异：
背斜成山：岩层中部老两翼新； 向斜成山：岩层中部新两翼老。 断块山：岩层断裂、错位、不连续。
巩固练习
(1)该图是我国亚热带地区的一幅地质图，图中所示
地质构造为 向斜 ，理由是 :
岩层中间新，两侧老
。
(2)该地区的地形为 山岭 ，形成原因是
向斜槽部受挤压，岩性坚硬，不易被侵蚀。
思考:岩层的可塑性差，如果地壳运 动产生的强大压力或张力超过了岩石 的强度（或承受能力），岩层会怎样？
断 裂！
20
2
精选ppt课件2021
自主学习：
1.什么是地质构造？地质构造有哪两种类型 ？
2.褶皱是怎样形成的?褶皱有哪两种基本形态? 与之相关的早晚期地貌是什么?
3.什么叫断层？断层是如何形成？大的断层常 形成什么地形？
3
精选ppt课件2021
回顾知识：
伸展断层相关褶皱PPT课件
伸展断层相关褶皱Fra bibliotek正断层作用
张性环境中主张应力轴近于水平，主压应力轴 近于垂直 张性环境中岩石强度是弱的，沿库仑剪面发生 破裂变形 分割不同倾斜域的轴面由库仑剪面限定 库仑剪面的倾角取决于岩石特征，对多数岩石 介于60º和70 º之间 层厚和层长可以不守衡，面积守衡 轴面不平分翼间角
2
3
4
滚动背斜的几何学和运动学
伸展断层相关褶皱iso组织成立于1946年10月总部设于瑞士日内瓦有九十四个会员国组成137个国家或地区采用该组织标准正断层作用张性环境中主张应力轴近于水平主压应力轴近于垂直张性环境中岩石强度是弱的沿库仑剪面发生破裂变形分割不同倾斜域的轴面由库仑剪面限定库仑剪面的倾角取决于岩石特征对多数岩石介于60和70之间层厚和层长可以不守衡面积守衡轴面不平分翼间角iso组织成立于1946年10月总部设于瑞士日内瓦有九十四个会员国组成137个国家或地区采用该组织标准滚动背斜的几何学和运动学iso组织成立于1946年10月总部设于瑞士日内瓦有九十四个会员国组成137个国家或地区采用该组织标准cossinsinsinsintan滚动背斜的切角关系谱iso组织成立于1946年10月总部设于瑞士日内瓦有九十四个会员国组成137个国家或地区采用该组织标准滚动背斜的术语活动剪切面活动轴面前生长不活动轴面生长轴面生长地层前生长地层iso组织成立于1946年10月总部设于瑞士日内瓦有九十四个会员国组成137个国家或地区采用该组织标准该组织设立之目的在于推动国际性标准以作为其会员国各项制度推行之依据统计到去年底共制定了13700多份标准
38
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
张性环境中主张应力轴近于水平，主压应力轴 近于垂直 张性环境中岩石强度是弱的，沿库仑剪面发生 破裂变形 分割不同倾斜域的轴面由库仑剪面限定 库仑剪面的倾角取决于岩石特征，对多数岩石 介于60º和70 º之间 层厚和层长可以不守衡，面积守衡 轴面不平分翼间角
2
3
4
滚动背斜的几何学和运动学
伸展断层相关褶皱iso组织成立于1946年10月总部设于瑞士日内瓦有九十四个会员国组成137个国家或地区采用该组织标准正断层作用张性环境中主张应力轴近于水平主压应力轴近于垂直张性环境中岩石强度是弱的沿库仑剪面发生破裂变形分割不同倾斜域的轴面由库仑剪面限定库仑剪面的倾角取决于岩石特征对多数岩石介于60和70之间层厚和层长可以不守衡面积守衡轴面不平分翼间角iso组织成立于1946年10月总部设于瑞士日内瓦有九十四个会员国组成137个国家或地区采用该组织标准滚动背斜的几何学和运动学iso组织成立于1946年10月总部设于瑞士日内瓦有九十四个会员国组成137个国家或地区采用该组织标准cossinsinsinsintan滚动背斜的切角关系谱iso组织成立于1946年10月总部设于瑞士日内瓦有九十四个会员国组成137个国家或地区采用该组织标准滚动背斜的术语活动剪切面活动轴面前生长不活动轴面生长轴面生长地层前生长地层iso组织成立于1946年10月总部设于瑞士日内瓦有九十四个会员国组成137个国家或地区采用该组织标准该组织设立之目的在于推动国际性标准以作为其会员国各项制度推行之依据统计到去年底共制定了13700多份标准
38
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
38
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
讲师：XXXXXX XX年XX月XX日
11
Expansion ratio(PRINCETON):
区域上盘厚度除以下盘厚度，即： Expansion ratio =上盘厚度/下盘厚度
12
Expansion rate（SED）：
靠近断层测得 的上盘厚度除以下盘厚度， Expansion rate =上盘厚度/下盘厚度
13
上凸、上凹断层形成的不同生 长地层
伸展断层相关褶皱
正断层作用
张性环境中主张应力轴近于水平，主压应力轴 近于垂直 张性环境中岩石强度是弱的，沿库仑剪面发生 破裂变形 分割不同倾斜域的轴面由库仑剪面限定 库仑剪面的倾角取决于岩石特征，对多数岩石 介于60º和70 º之间 层厚和层长可以不守衡，面积守衡 轴面不平分翼间角
2
3
4
滚动背斜的几何学和运动学
5
伸展断层相关褶皱切角关系
tan1sin()ssiinn()
sinsin
cos
6
滚动背斜的切角关系谱
7
滚动背斜的术语
活动剪切面(活动轴面) 前生长不活动轴面 生长轴面 生长地层 前生长地层
8
9
沉 积 速 率
断层滑动速率
10
沉积沉降比率(EPTD)：
靠近断层测得的上盘厚度除以断层滑动 量的垂直分量，即： 沉积厚度/沉降量=上盘厚度/断层滑动量 的垂直分量
14
15
16
17
18
19
21
22
23
24
25
26
27
上凸和上凹断层转折的生长沉积
28
29
30
31
32
33
渤海裂谷盆地实例
34
35
36
37
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
讲师：XXXXXX XX年XX月XX日
11
Expansion ratio(PRINCETON):
区域上盘厚度除以下盘厚度，即： Expansion ratio =上盘厚度/下盘厚度
12
Expansion rate（SED）：
靠近断层测得 的上盘厚度除以下盘厚度， Expansion rate =上盘厚度/下盘厚度
13
上凸、上凹断层形成的不同生 长地层
伸展断层相关褶皱
正断层作用
张性环境中主张应力轴近于水平，主压应力轴 近于垂直 张性环境中岩石强度是弱的，沿库仑剪面发生 破裂变形 分割不同倾斜域的轴面由库仑剪面限定 库仑剪面的倾角取决于岩石特征，对多数岩石 介于60º和70 º之间 层厚和层长可以不守衡，面积守衡 轴面不平分翼间角
2
3
4
滚动背斜的几何学和运动学
5
伸展断层相关褶皱切角关系
tan1sin()ssiinn()
sinsin
cos
6
滚动背斜的切角关系谱
7
滚动背斜的术语
活动剪切面(活动轴面) 前生长不活动轴面 生长轴面 生长地层 前生长地层
8
9
沉 积 速 率
