褶皱和断层11讲义
11.断层相关褶皱
构造变形中的褶皱作用于断层作用关系密切，有时褶皱在先，继而断裂如同斜或平卧褶皱作用往往会导致逆掩断层的形成。
有时断裂在先，继而褶皱，如断层附近的牵引褶皱。
断层相关褶皱（fault related fold）指的是断层作用控制褶皱作用，但断层与褶皱同时发生，相伴而行。
可分为逆冲断层相关褶皱（thrust fault related fold）和伸展断层相关褶皱（extensional fault related fold）两大类。
20世纪70年代末它们在台湾被最早发生，现已被认为是地壳上部十分普遍、非常重要的构造类型，广泛应用在石油与天然气勘探领域。
[全]高中地理(岩层的形成顺序、褶皱、断层)考点详解
![[全]高中地理(岩层的形成顺序、褶皱、断层)考点详解](https://img.taocdn.com/s3/m/5640a8ac5acfa1c7aa00cce7.png)
高中地理（岩层的形成顺序、褶皱、断层）考点详解•岩层的形成顺序在没有发生地层倒转的前提下，岩层的形成顺序，一般遵循两个规则：①下老上新：下面的岩层老，上面的岩层新；②先形成后侵入：侵入岩会切断原有的岩层，原有岩层老，侵入岩新；③先形成后断裂：断裂会切断原有的岩层，原有岩层老，断层新。
如下图所示，先沉积①、后形成断层②、（地层倾斜、侵蚀）、再沉积③、后侵入④、（侵蚀）、再沉积⑤、（地层倾斜、侵蚀）、再沉积⑥，形成现在的地表。
图1 岩层的形成顺序例题47、沉积地层剖面以及其中的断层、褶皱等地质现象，记录了地壳发展、演化过程中的一系列事件。
（1）已知石灰岩、页岩、砂岩分别是深海、浅海、河湖沉积的产物，那么图中E~G层的海平面升降情况是__________。
（2）已知该区域地层发生过褶皱，则褶皱发生在____地层形成后，_____地层形成之前（以字母代表地层）。
（3）断层M与地层O，先形成的是_____，后形成的是______。
答案：（1）E~F为海平面下降，F~G为海平面上升。
（2）K；N（3）O；M精讲精析：（1）分析海平面的沉降。
①由题干可知，石灰岩、页岩、砂岩分别是深海、浅海、河湖沉积的产物，E~G层分别为石灰岩、砂岩、页岩，因此分别代表的是深海、河湖沉积、浅海；②因此，E~F层，海平面先下降（海水变浅），由深海沉积物变为了河湖沉积物；F~G层，海平面上升，河湖沉积物变为浅海沉积物。
（2）分析地层的形成顺序。
①观察图中的地层，下方的地层倾斜，但相互平行，初步判断为褶皱形成；上方的地层大致平行，初步判断为之后的沉积而成；一条断层（M）自上而下切穿地层；②因此图中地层的形成顺序为：下方的地层先形成，形成后受到挤压，形成了褶皱，褶皱形成后，上方的地层N、O、P依次沉积，然后断层M自上而下切穿整个地层；③因此，褶皱形成于倾斜地层K之后，水平地层N之前；水平地层O先形成，断层M后形成。
总结•褶皱（背斜、向斜）本节例题的难度适中，解题思路为：①根据沉积岩表示的沉积环境，分析E~G地层对应的沉积环境，进而分析海平面的升降；②根据地层的上下关系、倾斜平行、断裂切穿，分析各个岩层的形成顺序（下方岩层先形成，后褶皱，上方岩层沉积，后整体断裂）。
褶皱节理断层
褶皱、节理、断层或者长按下方二维码识别获得更多精彩文章老朋友请点击右上角分享到朋友圈?动图更多矿物、宝石、地学、矿产信息请点击公众号菜单中的往期精彩-精彩原创、精彩好文矿业在线QQ群号：273655701 商务合作微信号：banyo615中小型构造行迹——褶皱岩层在构造运动作用下，因受力而发生弯曲，一个弯曲称褶曲，如果发生的是一系列波状的弯曲变形，就叫褶皱。
褶皱的面向上弯曲，两侧相背倾斜，称为背形;褶皱而向下弯曲，两侧相向倾斜，称为向形。
如组成褶皱的各岩层间的时代顺序清楚，则较老岩层位于核心的褶皱称为背斜;较新岩层位于核心的褶皱称为向斜。
正常情沉下，背斜呈背形，向斜呈向形，是褶皱的两种基本形式。
单个褶皱大者可延伸数十千米，小者可见于手标本或在显微镜下才能见到。
大连滨海国家地质公园平卧褶皱景观褶皱要素(1)核，褶皱的中心岩层；(2)翼，泛指核部两侧比较平直的岩层；(3)枢纽，同一褶皱面上最大弯曲点的连线；(4)轴面和轴迹，轴面为各相邻褶皱面的枢纽联成的面，可以是平面，也可以是不规则的曲面，轴面与任何面的交线称为该面上的轴迹。
褶皱的要素分类一般依据褶皱的位态或其在空间的产状和褶皱的形态进行几何分类。
1、位态分类或产状分类根据单个褶皱的枢纽及轴面的产状分为：①直立水平褶皱，轴面近于直立(倾角80°～90°)，枢纽近于水平(0°～10°)；②直立倾伏褶皱，轴面近于直立，枢纽倾伏角10°～70°；③倾竖褶皱，轴面和枢纽均近于直立；④斜歪水平褶皱，轴面倾斜(倾角20°～80°)，枢纽近水平；⑤斜歪倾伏褶皱，轴面倾斜，枢纽倾伏；⑥平卧褶皱，轴面和枢纽均近于水平；⑦斜卧褶皱，轴面和枢纽的倾向和倾角基本一致，轴面倾角20°～80°。
根据褶皱轴面和枢纽产状的分类2、根据形态分类根据组成褶皱的岩层厚度变化或各层的曲率变化，利用层的等斜线型式来表示。
地质构造常识(节理、劈理、断层、褶皱)
【转】地质构造常识（节理、劈理、断层、褶皱）转载自：李传转载于：2010-11-26 12:18 | 分类：百科知识阅读：(1) 评论：(0)一、节理（一）基本概念1、节理：岩石受力作用形成的破裂面或裂纹，称为节理，它是破裂面两侧的岩石没有发生明显位移的一种构造。
节理的产状也可用走向、倾向和倾角进行描述。
2、节理组和节理系：在同一时期，同一成因条件下形成的，彼此相互平行或近于平行的一群节理叫节理组；在同一构造应力作用下，形成有规律组合的节理组，叫节理系。
（二）节理分类1、按节理的成因分类节理按成因可分为原生节理、构造节理和表生节理。
(1)原生节理：指岩石形成过程形成的节理，如玄武岩的柱状节理(2)构造节理：是岩石受地壳构造应力作用产生的，这类节理具有明显的方向性和规律性，发育深度较大，对地下水的活动和工程建设的影响也较大。
构造节理与褶皱、断层及区域性地质构造有着非常密切的联系，它们常常相互伴生，是工程地质调查工作中的重点对象(相对于节理、表生节理)。
(3)表生节理：又称风化节理、非构造节理，是岩石受外动力地质作用(风、水、生物等)产生的，如由风化作用产生的风化裂隙等，这类节理限在空间分布上常局限于地表浅部岩石中，对地下水的活动及工程建设有较大的影响。
2、按力学性质进行分类(1)张节理:在垂直于主张应力方向上发生张裂而形成的节理，叫张节理。
张节理大多发育在脆性岩石中，尤其在褶皱转折端等张拉应力集中的部位最发育，它主要有以下特征：裂口是张开的，剖面呈上宽下窄的楔形，常被后期物质或岩脉填充；节理面粗糙不平，一般无滑动擦痕和磨擦镜面；产状不稳定，沿其走向和倾向都延伸不远即行尖灭；在砾岩或砂岩中发育的张节理常常绕过砾石、结核或粗砂粒，其张裂面明显凹凸不平或弯曲；张节理追踪X型剪节理发育呈锯齿状。
(2)剪节理：岩石受剪应力作用发生剪切破裂而形成的节理，叫剪节理，它一般在与最大主应力呈45°夹角的平面上产生，且共轭出现，呈X状交叉，构成X型剪节理。
内外力作用 褶皱断层(全 没整理好)

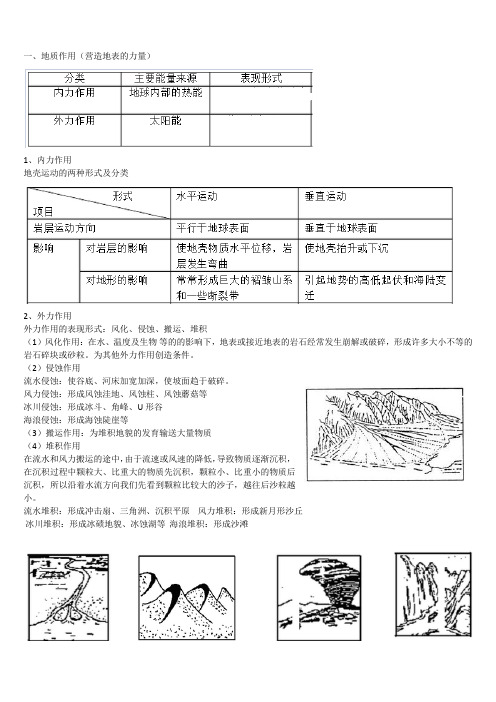

一、地质作用（营造地表的力量）1、内力作用地壳运动的两种形式及分类2、外力作用外力作用的表现形式：风化、侵蚀、搬运、堆积（1）风化作用：在水、温度及生物等的的影响下，地表或接近地表的岩石经常发生崩解或破碎，形成许多大小不等的岩石碎块或砂粒。
为其他外力作用创造条件。
（2）侵蚀作用流水侵蚀：使谷底、河床加宽加深，使坡面趋于破碎。
风力侵蚀：形成风蚀洼地、风蚀柱、风蚀蘑菇等冰川侵蚀：形成冰斗、角峰、U形谷海浪侵蚀：形成海蚀陡崖等（3）搬运作用：为堆积地貌的发育输送大量物质（4）堆积作用在流水和风力搬运的途中，由于流速或风速的降低，导致物质逐渐沉积，在沉积过程中颗粒大、比重大的物质先沉积，颗粒小、比重小的物质后沉积，所以沿着水流方向我们先看到颗粒比较大的沙子，越往后沙粒越小。
流水堆积：形成冲击扇、三角洲、沉积平原风力堆积：形成新月形沙丘冰川堆积：形成冰碛地貌、冰蚀湖等海浪堆积：形成沙滩3、外力作用及形成地貌消亡边界大约包括地中海—喜马拉雅山一线和环太平洋一带，其余为生长边界。
外力作用及其地貌二、内力作用与地表形态 1．板块运动与宏观地形(1)板块构造学说：地球表层的⑩____________并不是完整的一块，而是被⑪________带分割成⑫____大板块。
这些板块处于相对的⑬________状态。
板块运动是⑭____力作用的重要表现之一。
(2)六大板块名称：⑮____________板块、⑯__________板块、⑰____________板块、⑱__________板块、⑲________板块、⑳____________板块，除○21__________板块几乎全部是海洋外，其余板块既有陆地，又有海洋。
(3)板块运动结果：○22______板块互相挤压碰撞的地带，常形成高峻的○23________和巨大的○24________，如喜马拉雅山脉、青藏高原；○25________板块与○26________板块挤压碰撞的地带，常形成深邃的○27________，以及与之相伴的○28________或○29________，如美洲西岸的山脉和亚洲东部的岛孤，在陆地板块内部○30________地带，往往形成巨大的○31________，如东非裂谷带就是由非洲板块内部张裂而形成的第四章地表形态的塑造必背知识1冲积扇形成过程：河流流出山口时，地势趋于平缓，河道变开阔，水流速度减慢，河流搬运的砾石、泥沙逐渐在山麓地带堆积下来，形成冲积扇。
褶皱以及断层讲义
• 原因和依据：
• 背斜： • 石油、天然气：岩层封闭易于储油储气。 • 修建隧道：岩层天然拱形，结构稳定,
不易积水。 • 采石场：岩层有裂隙发育、岩石破碎。 • 向斜： • 地下水：岩层底部低凹易于储水。 • 断层： • 水库、工程建筑：岩层不稳定。
褶皱以及断层讲义
（三）火山、地震活动 和地表形态
褶皱以及断层讲义
思考：1 、什么是断层？ 2、断层线两侧的岩石的运动方向有什
么不同？
褶皱以及断层讲义
1、地壳运动产生强大的压力或 张力，超过岩石承受的程 度，岩体发生断裂位移。
2、沿断裂面一侧相对上升，另 一侧相对下降.
褶皱以及断层讲义
褶皱以及断层讲义
• 如果断层线两侧的岩石移动幅度很 大，上升的部分会形成什么地形？ 下降的部分又会形成什么地形？
因是
（B ）。
• A 断层平直而陡峭 • B 岩石破碎，易被风化侵蚀 • C 岩块相对位移 • D 岩石受力过大
褶皱以及断层讲义
3、块状山地，其地质构造一般为 （ C ）。
• A 向斜 • B 背斜 • C 断层中上升的一侧 • D 断层中下降的一侧
褶皱以及断层讲义
背斜 谷地
A
向斜
山岭
B
指出AB处的地质构造 名称和 地形名称？ C处地质构造是什么？
• 什么是地震？ • 地震：大地由于构造运动而快速
震动。 • 地震对地形有什么影响？ • 地震对地形的影响：地壳断向斜成山。”的 主要地质作用是
• A 内力作用（ ）。
• B 侵蚀作用 • C 搬运作用 • D 沉积作用
褶皱以及断层讲义
2、沿断层线常发育成沟谷的主要原
• 2、背斜岩层向上弯曲隆起，向 斜岩层向下弯曲变形。
节理、褶皱、断层PPT课件
NordriDesign中国专业PowerPoint媒体设计与开发
专业交流
模板超市
设计服务
本作品采用知识共享署名-非商业性使用 2.5 中国大陆许可协议进行许可。
本作品的提供是以适用知识共享组织的公共许可（ 简称“CCPL” 或 “许可”） 条款为前提的。本作品受著作权 法以及其他相关法律的保护。对本作品的使用不得超越本许可授权的范围。 如您行使本许可授予的使用本作品的权利，就表明您接受并同意遵守本许可的条款。在您接受这些条款和规定的 前提下，许可人授予您本许可所包括的权利。
一、节理
地球科学学院
一、节理
地球科学学院
二、褶皱
褶皱的基本类型
地球科学学院
ห้องสมุดไป่ตู้
向斜
背斜
中性褶皱
二、褶皱
褶皱要素：
地球科学学院
二、褶皱
地球科学学院
二、褶皱
地球科学学院
二、褶皱
褶皱的叠加
地球科学学院
二、褶皱
褶皱的叠加
地球科学学院
地球科学学院
羽状张节理与主断层相交的 锐角指示断层的运动方向
派生节理的弯曲方向指示主断层 的运动方向
（）
地球科学学院
一、节理
地球科学学院
一、节理
地球科学学院
一、节理
地球科学学院
一、节理
地球科学学院
一、节理
如图所 示：节 理组交 织在一 起，现 在要找 出分期 配套的 节理组。
地球科学学院
一、节理
蓝线为 同一期 的节理 组，红 线为同 一期的 节理组。
地球科学学院
分期配套
雁列脉
地球科学学院
查看全部…
地质构造常识(节理劈理断层褶皱)
【转】地质构造常识（节理、劈理、断层、褶皱）转载自：李传转载于：2010-11-26 12:18 | 分类：百科知识阅读：(1) 评论：(0) 一、节理（一）基本概念1、节理：岩石受力作用形成的破裂面或裂纹，称为节理，它是破裂面两侧的岩石没有发生明显位移的一种构造。
节理的产状也可用走向、倾向和倾角进行描述。
2、节理组和节理系：在同一时期，同一成因条件下形成的，彼此相互平行或近于平行的一群节理叫节理组；在同一构造应力作用下，形成有规律组合的节理组，叫节理系。
（二）节理分类1、按节理的成因分类节理按成因可分为原生节理、构造节理和表生节理。
(1)原生节理：指岩石形成过程形成的节理，如玄武岩的柱状节理(2)构造节理：是岩石受地壳构造应力作用产生的，这类节理具有明显的方向性和规律性，发育深度较大，对地下水的活动和工程建设的影响也较大。
构造节理与褶皱、断层及区域性地质构造有着非常密切的联系，它们常常相互伴生，是工程地质调查工作中的重点对象(相对于节理、表生节理)。
(3)表生节理：又称风化节理、非构造节理，是岩石受外动力地质作用(风、水、生物等)产生的，如由风化作用产生的风化裂隙等，这类节理限在空间分布上常局限于地表浅部岩石中，对地下水的活动及工程建设有较大的影响。
2、按力学性质进行分类(1)张节理:在垂直于主张应力方向上发生张裂而形成的节理，叫张节理。
张节理大多发育在脆性岩石中，尤其在褶皱转折端等张拉应力集中的部位最发育，它主要有以下特征：裂口是张开的，剖面呈上宽下窄的楔形，常被后期物质或岩脉填充；节理面粗糙不平，一般无滑动擦痕和磨擦镜面；产状不稳定，沿其走向和倾向都延伸不远即行尖灭；在砾岩或砂岩中发育的张节理常常绕过砾石、结核或粗砂粒，其张裂面明显凹凸不平或弯曲；张节理追踪X型剪节理发育呈锯齿状。
(2)剪节理：岩石受剪应力作用发生剪切破裂而形成的节理，叫剪节理，它一般在与最大主应力呈45°夹角的平面上产生，且共轭出现，呈X状交叉，构成X 型剪节理。
高中地理第二章第二节第二课时褶皱与断层课件湘教版必修1
背斜 岩层受
褶
挤压弯
皱 向斜 曲变形
山岭 山谷
背斜 成谷
向斜 成山
储石油 天 然气
储水
断 地垒 岩层发
层
生断裂
地堑 位移
相对 上升
相对 下沉
山地 高地
谷地 低地
形成 沟谷、 河流
看图说事
背斜
向斜 断层
1.你在图中能够看到几种地形地貌呢？ 它们是怎样形成的呢？
山谷、山岭和悬崖。 内力作用形成
看图说事
由于侵蚀的速 度不同，背斜 部位反而低于 向斜部位，形 成“背斜成谷， 向斜成山”的 现象。
1、褶 皱
4、背斜、向斜的判断
新
新
老新
老 新老
老
中间老、两翼新 为背斜新源自甲老中间新、两翼老
为乙向斜
新
特定条件下：地形倒置
背斜成谷、向斜成山
新
老
老
填一填（导学案P23）
岩层 地质构造 形态
岩层 背斜 上拱
（具体实例:华山、庐山、泰山 ）
在两条断层之间,相对 两侧岩块下沉的：地堑 地貌：常形成谷地或低地
（具体实例：渭河平原、汾河谷地）
探究1: 假如你们是地质学家,从事石油勘探和地下
水寻找等方面的工作,请你解释说明储油和储水 分别是哪种地质构造？(是背斜?还是向斜?)
背斜——储油、气构造 向斜——储水构造
二. 地质构造与地表形态
1、地质构造的概念： 地壳运动留下的“痕迹”叫地质构造。
地质构造是指地壳中的岩层在地壳 运动的作用下发生变形与变位而遗 留下来的形态。
其所形成的地貌，称为构造地貌。
二、地质构造的分类
变形：褶皱
• 按岩层的变 形和变位分：
地理高中一年级必修1课件 2.2褶皱与断层(上课用)
地质构造：由于地壳运动引起的地层倾斜、 弯曲或断裂的“痕迹”。
(二)地质构造与地表形态
人类活动与 地表形态
1、褶皱的形成一般受到什么力的作用？ 2、岩层受力后，向上隆起和向下凹陷分别会形成什么构造？
A:向斜 B和C:背斜
向斜和背斜在初形成时,从地貌角度看,是什么地 形呢?
山岭
山谷
内力作用
天池 富士山
火山湖
奥古斯丁火山
火山的形成
常岩见浆火山地貌： 岩浆 火山锥和火山口等。
天池就是火山活动形成的火山口积水形 成的。
地震的形成
地壳
构造运动往往 造成地壳断裂 和错动。
大地由于构造运动而快速震动称之 为地震。
不断变化的 地表形态
地震裂缝
常形成构 造盆地或 谷地
举例
庐山、 华山西峰、 峨眉山万佛顶
吐鲁番盆地、 渭河谷地、 四川盆地
3.断层的实践意义：
（1）、泉湖分布地、河谷发育
原因：岩石破碎 ,易受风化侵蚀常发育成泉、湖、 河流 （2）、铁路、公路、桥梁、水库等的回避处 原因：岩层不稳定，破坏工程，水库等易渗漏
看图说事
1.将图中岩层按老到新排列。
褶皱
形态 岩层顺序 地形
实际意义
褶
背斜
早期 岩层上拱 中老边新
山
皱
后期 谷
向斜 岩层下弯 中新边老 早期 谷 后期 山
新
新老
新
顺地形老
新
老
老
背斜
向斜
逆地形
研究地质构造的意义
良好的储油构造 是什么?为什么?
背斜。岩层封闭，常有 “储油构造” ,易于储油 、
此图反映的储水构 造是什么?这样的构造为 什么利于储水?
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分类
形成过程
突出特点 典型举例
喷
出
岩岩
浆 岩
侵
入
岩
岩浆在地下巨大的压力作用下， 沿着地壳薄弱地带喷出地表冷却 凝固而成
岩浆在地下巨大的压力作用下， 沿着地壳薄弱地带侵入地壳上 部，冷却凝固而成
有流纹或 气孔构造
矿物结晶 颗粒较大
玄武岩、 流纹岩
花岗岩
沉 地表岩石在外力作用下，被风化 具有层理 砾岩、
向__斜__槽__部__因__受__挤__压__，__不__易__被__侵_蚀_____。
（3）泰山的成因类型与图中__A__一致。 （4）图中CD两处宜修建地下隧道的是__D_，良好的储油构造是_D__。
(三)火山、地震和地表形态
火 山 ↓
地 表 形 态
(三)火山、地震和地表形态
地 震 ↓
地 表 形 态
（二） 地质构造与地表形态 褶皱与地表形态 断层与地表形态
强烈碰撞或挤压作用，使沉积岩弯曲的现象称为褶皱。
背斜成山
向斜成谷
褶皱山：喜马拉雅山
褶皱山：阿尔卑斯山
地形倒置 向斜成山
背
斜
成
谷
思考
为什么背斜成谷、向斜成山？
背斜顶部受张力，岩石破 碎，易被侵蚀而成谷地
向斜槽部受挤压，岩性坚 硬，不易被侵蚀而成山地
岩浆
沉积岩
变质作用 外力作用
一是自岩浆始，岩浆终； 而且生成岩浆岩的只能 是岩浆。 二是有一个箭头指向的 方框应为岩浆岩（箭头 方向“一进三出”）； 有两个箭头指向的方框 一般为沉积岩或变质岩； 有三个箭头指向的方框 必为岩浆（箭头方向 “三进一出”）。 三是沉积岩中含有化石
变质岩
读“地壳物质循环简略示意图”，读图完成下列问题：
地质构造
背斜
褶皱 向斜
岩层新老
中间老，两翼新
中间老，两翼新
未侵蚀
的地貌
常形成山地
常形成谷地
侵蚀后 背斜顶部受张力,岩石 向斜槽部受挤压,岩性坚 构 的地貌 破碎,易被侵蚀成谷地 硬,不易被侵蚀而成山地
造
地 貌 图示
(侵蚀 后)
实例
喜马拉雅山、阿尔卑斯山
断层 岩层受力发生断裂，并沿断裂面发生
明显位移。
东非大裂谷、 红海
大西洋中脊
积 成碎屑物质，再经风、流水等搬 构造，含 砂岩、
岩 运后沉积起来，经过固结作用而 有化石 页岩、
形成的岩石
石灰岩
变 质 岩
原有岩石在岩浆活动、地壳运 动产生的高温、高压作用下， 使原来的成分、性质改变
具有片理 构造或表 面具有条 带状
大理岩、 石英岩、 板岩、 片麻岩
岩石圈的物质循环
岩浆岩
重冷 熔却 再凝 生固
上升岩块（地垒）：
常形成块状山地或高地
下沉岩块（地堑）：
常形成谷地或低地。
华山西峰 地垒地形
汾 河 谷 地
渭 河 平 原
地堑地形
断层
地垒
地堑
图示
断层面 断层线
地垒
地堑
成因
岩石受力破裂，并 两条断层之间的
沿破裂面有明显相 岩块相对上升，
对移动（即发生错 两边的岩块相对
位）的断裂构造叫 下降，相对上升
断层
的岩块叫地垒。
两条断层之间的岩 块相对下降，两边 的岩块相对上升， 相对下降的岩块叫 地堑。
地形 断层面—陡崖
断层线—岩石破碎
举例
易被风化侵蚀成沟 谷、泉、或湖泊。
山地—块状山
庐山、泰山、 华山
谷地
吐鲁番盆地 汾渭谷地
合作探究[找气、油、水]
背斜 是良好的储气、储油构造 向斜 为储水构造
井气 油 水 井
建水库：不适合，断层处岩石 存在裂隙，建水库会漏水，岩层 还可能错动，存在安全隐患
寻找水源：适合，断层线处岩层 断裂，往往有地下水出露
修建大型工程（水库、高 速公路等）要避开断层
例题:读某地地质构造剖面图,回答下列问题
EA B
C D
（1）图中A、B、C、D、E五处，属背斜的是___D______。 （2）从地形上看，C处是__山__岭____，形成的原因是___________
(1)根据图中箭头的方向，将各数字所代表的地质作用填入空格内： 属于冷却凝固作用的是＿＿6 ＿；属于重熔再生的是 5＿、＿7＿、＿8 ；属 于变质作用的是＿1＿、＿4＿＿，表示外力作用的是＿2＿、＿3＿＿。 (2)A所属的岩石类型是＿＿岩＿浆＿岩＿，B所属的岩石类型是＿沉＿积＿岩＿
板块 运动
碰 撞 挤 压
④ ③ ② ①② ③ ④
③② ①
① ④ 岩层越新
-----》合作探究[找气、油、水]
背斜 是良好的储气、储油构造 向斜 为储水构造
井气 油 水 井
-----》合作探究[修建隧道] 隧道工程的背景知识
1、要考虑工程的安全稳定性 2、要考虑施工的方便性 3、要考虑地下水的流动及储存情况
应选择背斜建 隧道。因为背 斜的岩层走向 类似于石拱桥 ，能保证工程 的安全稳定； 且不会发生渗 水事故，向斜 槽部受挤压， 岩性坚硬，不 易开采，不便 于施工。
边界 类型
消亡 边界
总结
宏观地形
大陆板块挤压碰撞 形成山脉和高原
海洋板块和大陆板 块挤压碰撞，形成 海岸山脉、岛弧、 海沟
张 生长 大陆板块内部（或
裂 边界 与大洋板块）张裂
分
形成裂谷、海洋
离
大洋板块内部扩张
图示
实例
喜马拉雅山、 青藏高原 美洲西岸的山 脉、亚洲东部 的岛弧、马里 亚纳海沟 （11034）
合作探究[修建隧道] 隧道工程的背景知识
1、要考虑工程的安全稳定性 2、要考虑施工的方便性 3、要考虑地下水的流动及储存情况
应选择背斜建 隧道。因为背 斜的岩层走向 类似于石拱桥 ，能保证工程 的安全稳定； 且不会发生渗 水事故，向斜 槽部受挤压， 岩性坚硬，不 易开采，不便 于施工。
合作探究
1、建水库 2、寻找水源
