肌电
肌电图课件
结果。
03
肌电图的解读与解析
肌电图的波形解读
正弦波
正弦波是肌电图中最常 见的波形之一，代表肌
肉的正常活动状态。
周期性复合波
周期性复合波是由多个 肌肉纤维电位组成的波 形，具有特定的周期和
。
肌电图参数异常
肌电图参数异常可能是由于肌肉功 能异常、神经传导异常等原因引起 的，表现为肌肉纤维密度、长度等 参数的异常变化。
肌电图诊断价值
肌电图对于诊断神经肌肉疾病、评 估肌肉功能和运动能力等方面具有 重要的价值，可以为临床诊断和治 疗提供重要的参考依据。
04
肌电图的临床意义
神经源性疾病的诊断
神经肌肉疾病的诊断
01
针对神经肌肉疾病的肌电图检查，有助于早期发现和诊断疾病
。
康复医学的评估
02
在康复医学领域，肌电图可用于评估肌肉功能恢复情况，指导
康复训练。
运动医学的监测
03
在运动医学领域，肌电图可用于监测运动员肌肉疲劳程度和损
伤风险。
肌电图在科研领域的发展方向
01
02
03
基础研究
深入研究肌电图信号产生 的机制和影响因素，为技 术改进提供理论支持。
肌电图与诱发电位的关系
诱发电位
通过特定刺激引发的大脑电活动，以评估神经系统功能。
肌电图与诱发电位的关联
肌电图主要关注肌肉电活动，而诱发电位关注大脑电活动，两者在评估神经系 统功能方面具有互补性。
肌电图与超声的关系
超声
利用高频声波显示组织结构的影像，常用于医学诊断。

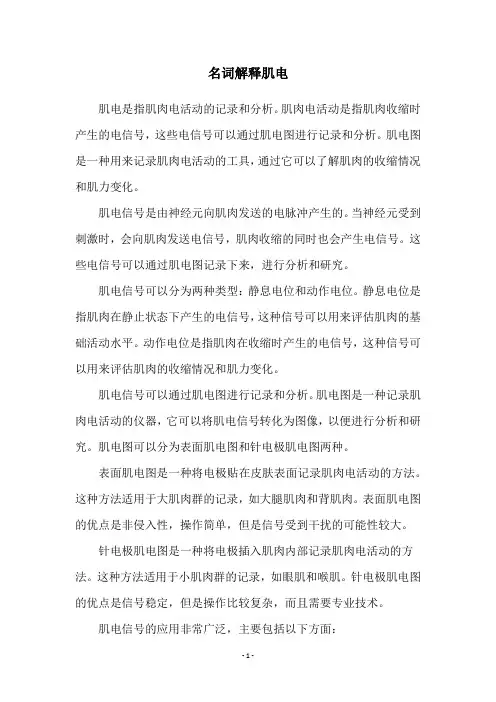

名词解释肌电
名词解释肌电肌电是指肌肉电活动的记录和分析。
肌肉电活动是指肌肉收缩时产生的电信号，这些电信号可以通过肌电图进行记录和分析。
肌电图是一种用来记录肌肉电活动的工具，通过它可以了解肌肉的收缩情况和肌力变化。
肌电信号是由神经元向肌肉发送的电脉冲产生的。
当神经元受到刺激时，会向肌肉发送电信号，肌肉收缩的同时也会产生电信号。
这些电信号可以通过肌电图记录下来，进行分析和研究。
肌电信号可以分为两种类型：静息电位和动作电位。
静息电位是指肌肉在静止状态下产生的电信号，这种信号可以用来评估肌肉的基础活动水平。
动作电位是指肌肉在收缩时产生的电信号，这种信号可以用来评估肌肉的收缩情况和肌力变化。
肌电信号可以通过肌电图进行记录和分析。
肌电图是一种记录肌肉电活动的仪器，它可以将肌电信号转化为图像，以便进行分析和研究。
肌电图可以分为表面肌电图和针电极肌电图两种。
表面肌电图是一种将电极贴在皮肤表面记录肌肉电活动的方法。
这种方法适用于大肌肉群的记录，如大腿肌肉和背肌肉。
表面肌电图的优点是非侵入性，操作简单，但是信号受到干扰的可能性较大。
针电极肌电图是一种将电极插入肌肉内部记录肌肉电活动的方法。
这种方法适用于小肌肉群的记录，如眼肌和喉肌。
针电极肌电图的优点是信号稳定，但是操作比较复杂，而且需要专业技术。
肌电信号的应用非常广泛，主要包括以下方面：1. 运动生理学研究。
肌电信号可以用来研究肌肉的收缩情况和肌力变化，从而评估运动能力和训练效果。
2. 康复医学。
肌电信号可以用来评估肌肉功能的恢复情况，指导康复训练和治疗。
3. 人机交互。
肌电信号可以用来控制外部设备，如假肢和轮椅，从而帮助残疾人实现自主生活。
4. 心理学研究。
肌电信号可以用来研究情绪和压力对肌肉活动的影响，从而了解人类情感和行为的本质。
总之，肌电是一种记录和分析肌肉电活动的技术，具有广泛的应用前景。
随着科技的不断发展，肌电技术将会得到更广泛的应用和深入的研究。
肌电信号电压范围
肌电信号电压范围
摘要：
1.肌电信号的概念
2.肌电信号的电压范围
3.肌电信号的应用
正文：
1.肌电信号的概念
肌电信号，又称肌电图，是指肌肉在活动或受到刺激时产生的生物电信号。
这种信号可以通过特殊的传感器捕捉并转换为可读的数据。
肌电信号是生物反馈技术的重要组成部分，被广泛应用于运动生理学、康复医学、人机交互等领域。
2.肌电信号的电压范围
肌电信号的电压范围通常在1-100 毫伏之间。
具体数值会受到多种因素的影响，如肌肉的类型、收缩程度、传感器的位置等。
一般来说，肌电信号的幅度会随着肌肉收缩的加强而增加，但当肌肉达到最大收缩时，信号幅度可能不再明显增加。
此外，肌电信号的频率范围通常在10-5000 赫兹之间。
3.肌电信号的应用
肌电信号在多个领域都有广泛的应用。
在运动生理学中，研究人员可以通过分析肌电信号来了解运动员的肌肉活动情况，从而优化运动技巧和提高运动表现。
在康复医学中，医生可以利用肌电信号来评估患者的肌肉功能恢复情况，以便制定更有效的康复计划。
在人机交互领域，肌电信号可以作为输入信号，用于控制假肢、轮椅等设备。
此外，肌电信号还被用于疾病诊断，如肌肉
病变、神经损伤等。
总之，肌电信号作为一种生物信号，具有广泛的应用价值。
肌电原理与应用
康复治疗
通过肌电信号的监测和反馈，帮助患者进行有 针对性的康复训练。
运动科学
在运动训练和比赛中，肌电技术可用于分析运动员的肌肉活动和疲劳状况。
未来发展方向
便携化与智能化
研发更小型、便携的肌 电设备，集成智能化分 析功能，提高用户体验 。
多模态融合
将肌电与其他生物电信 号（如心电、脑电等） 进行融合，提高信号的 准确性和应用范围。
个性化与定制化
针对不同个体和需求， 定制个性化的肌电设备 和方案，提高应用效果 。
THANKS
感谢观看
信号处理
采集到的肌电信号需要进 行放大、滤波和数字化处 理，以便进一步分析和应 用。
干扰排除
在测量过程中，需要排除 其他干扰信号的干扰，如 电磁噪声和电极接触噪声 等。
02
CATALOGUE
肌电的应用
医学诊断
肌肉疾病诊断
肌电图可以检测肌肉的电活动，对于诊断肌肉疾病如肌无力、肌萎 缩等具有重要意义。
了解肌电原理有助于理解肌肉活动的机制，为医学、体育等领
域提供重要依据。
肌电原理的应用领域
医学诊断
通过检测和分析肌电信号，可 以对神经肌肉疾病进行诊断。
康复医学
利用肌电信号评估肌肉功能， 指导康复训练，促进患者恢复 。
运动科学
在运动训练中，肌电信号可以 用于监测肌肉疲劳、力量和爆 发力等指标。
人机交互与假肢控制
神经传导检测
通过测定神经传导速度和潜伏期，可以评估神经功能和诊断神经性 疾病。
疼痛评估
肌电信号可以反映肌肉的紧张度和疼痛程度，有助于评估疼痛和治疗 疼痛。
生物反馈
肌电图的工作原理
肌电图的工作原理
肌电图（Electromyogram，EMG）是一种测量肌肉电活动的方法，可以记录到肌肉收缩时产生的电信号。
其工作原理包括以下几个步骤：
1. 电信号的产生：当肌肉收缩时，肌肉中的神经元会通过神经冲动传递电信号，刺激肌纤维收缩。
这些电信号可以在肌肉表面产生微弱的电流。
2. 电极的放置：将电极放置在测量区域的肌肉表面。
一般情况下，常用的电极包括表面电极和穿刺电极。
表面电极是通过粘贴在皮肤表面，可以捕捉到较浅层的肌电信号。
穿刺电极则需要将电极穿刺进入肌肉内部，可以记录到更深层次的肌电信号。
3. 信号放大和滤波：由于肌电信号非常微弱，需要经过放大器进行放大处理。
同时，由于肌电信号可能受到其他干扰信号的影响，如心电信号和肌肉活动产生的噪音等，需要进行滤波处理，以保留有效的肌电信号。
4. 信号采集和分析：经过放大和滤波处理后，肌电信号可以被采集到计算机或其他设备中。
通过对信号进行进一步的分析，如幅值、频率和时域等参数的计算，可以得到有关肌肉活动的详细信息。
总之，肌电图通过测量肌肉收缩时产生的微弱电信号，并经过放大、滤波和分析等处理步骤，实现了对肌肉活动的监测和分析。
这种技术在医学领域有广泛的应
用，用于诊断神经肌肉疾病、评估肌肉功能和运动控制等。
肌电诱发电位
肌电诱发电位肌电诱发电位是指在肌肉收缩时产生的电信号，是一种反映神经肌肉功能的生理信号。
本文将从以下几个方面进行详细介绍。
一、肌电诱发电位的基本概念1.1 肌电信号的来源肌电信号是由神经元通过神经传递到肌纤维，引起肌纤维收缩而产生的电信号。
这种信号可以通过表面肌电图（EMG）来记录和分析。
1.2 肌电诱发电位的定义肌电诱发电位是指在刺激某个神经或其分支后，在相应的肌群中产生的短暂、局部、自发性、不可控制的动作电位。
二、肌电诱发电位的测量方法2.1 传统测量方法传统上，常用单极刺激法和双极刺激法来测量肌电诱发电位。
单极刺激法是将一个刺激极放置在神经上，另一个接地极则放置在身体其他部位上；而双极刺激法则需要两个刺激极，一个放置在神经上，另一个放置在神经末梢处。
2.2 现代测量方法现代测量方法主要包括表面肌电图（EMG）和针电极肌电图（NEMG）。
表面肌电图是将一组电极放置在皮肤表面，记录肌肉收缩时产生的电信号；而针电极肌电图则是将一根细针插入到肌肉内部，直接记录神经冲动引起的局部动作电位。
三、肌电诱发电位的临床应用3.1 临床诊断肌电诱发电位可以用于评估神经-肌肉系统的功能状态，常用于筛查神经疾病、判断运动神经元损伤的程度以及评估脊髓损伤等。
3.2 生物反馈治疗生物反馈治疗是一种通过训练患者控制自身生理功能来改善疾病的方法。
在这个过程中，可以利用EMG技术来监测患者的肌张力，并通过反馈训练来帮助患者控制和减少不必要的肌张力。
四、未来发展趋势随着科技的不断发展，肌电诱发电位在临床应用中的作用将越来越重要。
未来，我们可以看到更加先进的测量方法和更加精准的诊断技术的出现，以及更加智能化和个性化的生物反馈治疗方法。
五、结语肌电诱发电位是一项非常重要的生理信号，可以帮助我们评估神经-肌肉系统的功能状态，并为临床治疗提供帮助。
未来，随着科技的不断进步和创新，肌电诱发电位将有更广泛的应用前景。
肌电图原理
肌电图原理肌电图（EMG）是一种用于记录肌肉电活动的生理学技术。
肌电图原理是基于肌肉收缩时产生的生物电信号，通过电极捕捉和放大这些信号，最终转化为肌电图图形。
肌电图可以反映肌肉的神经控制情况，对于临床诊断和科学研究具有重要意义。
肌电图的原理基础是肌肉电活动。
当神经冲动到达肌肉纤维时，会引起肌肉纤维的收缩，同时也会产生微弱的生物电信号。
这些生物电信号可以通过肌电图仪器采集到，并转化为肌电图形。
肌电图形可以分为静息电位和动作电位两种。
静息电位是指肌肉在静息状态下产生的生物电信号，它主要反映了肌肉的基础电活动水平。
而动作电位则是指肌肉在收缩或放松过程中产生的生物电信号，它主要反映了肌肉的神经控制情况和肌肉活动的强度和频率。
肌电图的原理还涉及到肌电图仪器的工作原理。
肌电图仪器通常由电极、放大器和记录仪组成。
电极用于捕捉肌肉产生的生物电信号，放大器用于放大这些信号，记录仪用于将信号转化为肌电图形。
通过这些仪器的协同工作，可以准确地记录肌肉的电活动情况。
肌电图的应用非常广泛，主要包括临床诊断和科学研究两个方面。
在临床诊断中，肌电图可以用于评估肌无力、神经损伤、肌肉病变等疾病的情况，帮助医生进行诊断和治疗。
在科学研究中，肌电图可以用于研究肌肉的生理和病理情况，探索肌肉活动的机制和规律。
总的来说，肌电图原理是基于肌肉电活动的生物电信号，通过肌电图仪器的工作原理，将这些信号转化为肌电图形。
肌电图在临床诊断和科学研究中具有重要应用价值，对于了解肌肉的神经控制情况和活动规律具有重要意义。
希望本文的介绍能够帮助大家更好地理解肌电图原理，进一步认识肌肉电活动的重要性。
肌电图
肌电图测量时可用电极大体有两类：一是皮肤表面电极，它是置于皮肤表面用以记录整块肌肉的电活动，以 此来记录神经传导速度、脊髓的反射、肌肉的不自主运动等；二是同轴单心或双心针电极，它是插入肌腹用以检 测运动单位电位。医学上常用针电极，插入受检的肌肉会引起疼痛，因此在测量食品质地时不可滥用。在相同的 条件下，使用电极面积小者比面积大者记录的电位更大。因此，在食品质地分析时，使用较多的是皮肤表面电极。 它的优点是不引起疼痛，也常在测定神经传导速度时用于记录诱发的EMG反应。表面电极通常为两个小圆盘(直径 约8mm)或长方形(12mm×6mm)的不锈钢、锡或银板构成，安放在被检测EMG的肌肉覆盖皮肤表面，电极间距离视肌 肉大小及检测范围而定。据报道，用表面电极测定咀嚼肌EMG时，若两极问的距离在3.5～40mm，则EMG平均电压 随两极间距离的增大而增高；如两极间距达50ram，平均电压不再增高，反而有下降的趋势。在咀嚼肌EMG测量时 一般两极间距可采用15～20ram。电极应与清洁的皮肤表面良好接触，在皮肤表面可涂以导电膏或生理盐水，皮 肤电阻应小于10k12。接触不良或皮肤电阻太大时会发生干扰。表面电极不能用于引导深部肌肉的电活动，即使 对表浅的小肌肉也不能用它来引导单个运动单位电位和EMG的高频成分。
